XY軸アクセサリー取付

XY軸アクセサリー取付

部品表

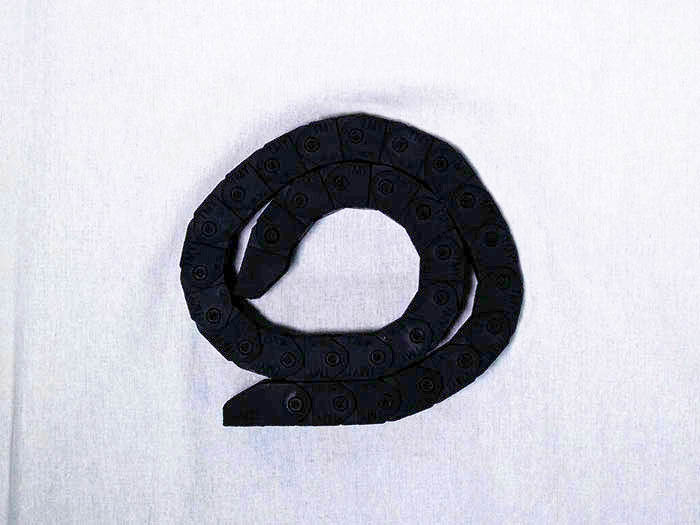

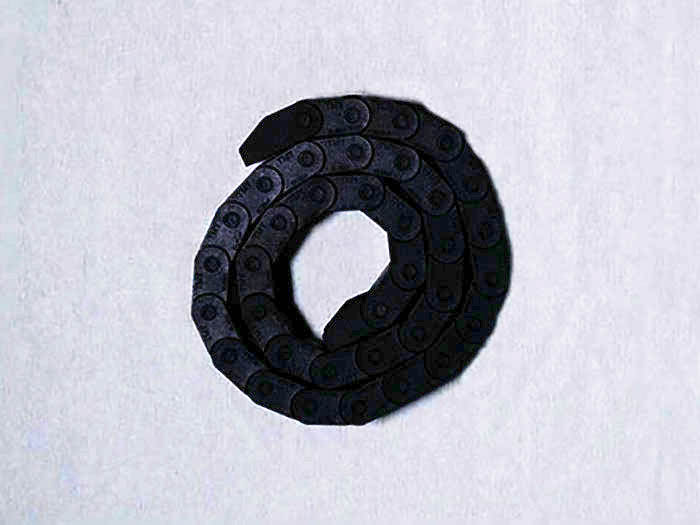

ケーブルキャリア x-axis

23

ケーブルキャリア y-axis

24

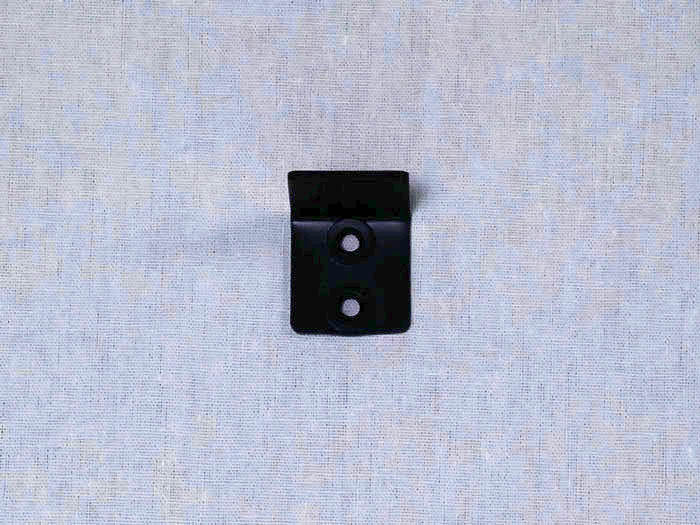

carrier mount x-axis

21

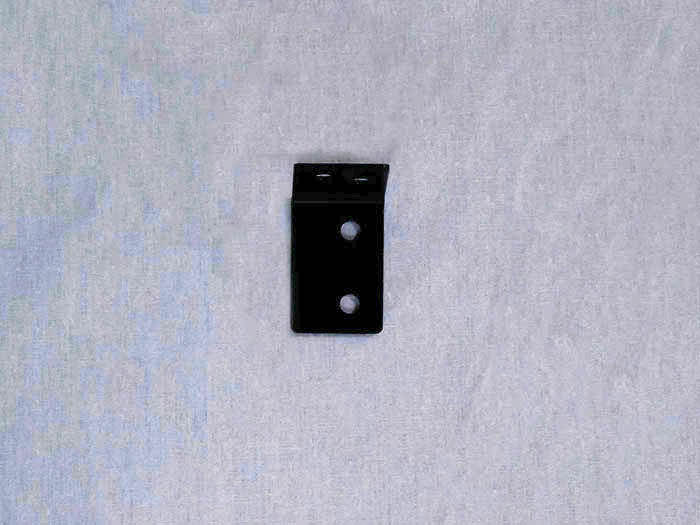

carrier mount y-axis

22

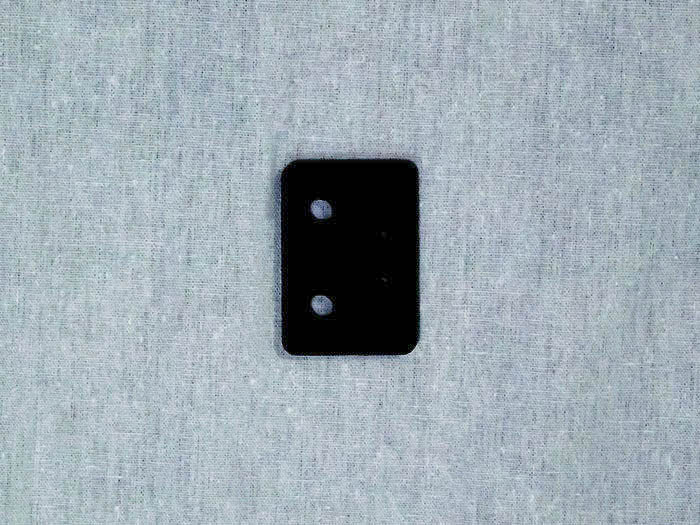

limit mount

20

タイミングプーリー

30

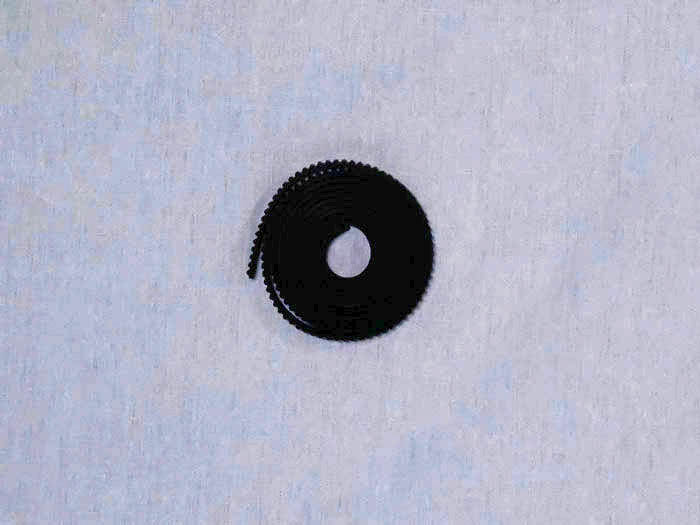

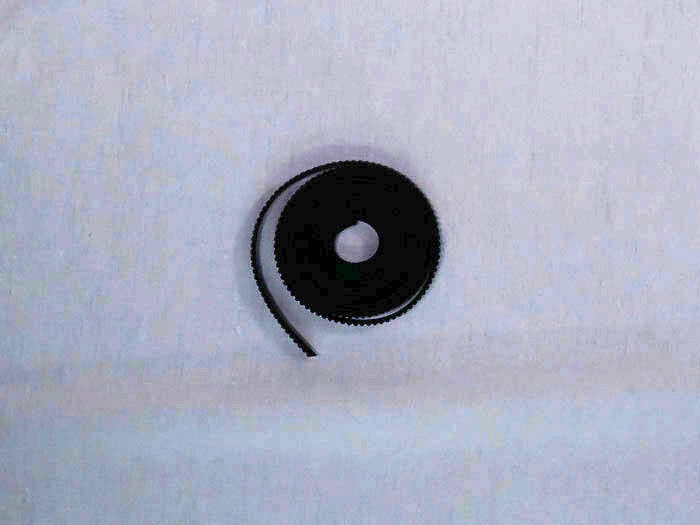

タイミングベルト1350mm

31

タイミングベルト900mm

32

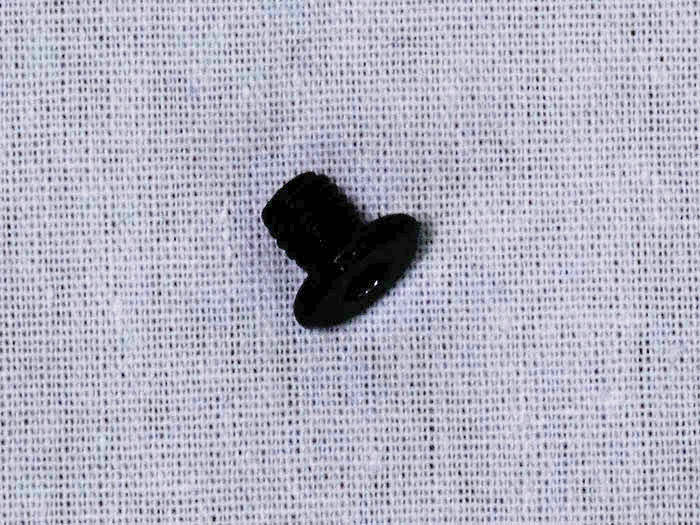

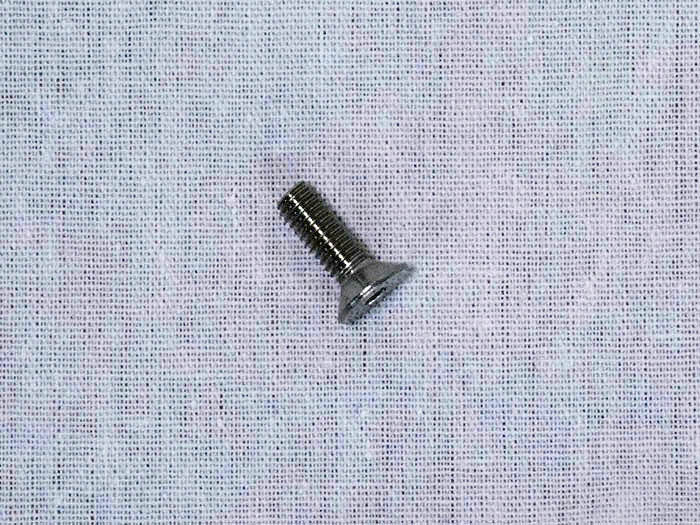

M4x10六角穴付皿ボルト

136

M5x8六角穴付ボルト

144

M5x6低頭ボルト

143

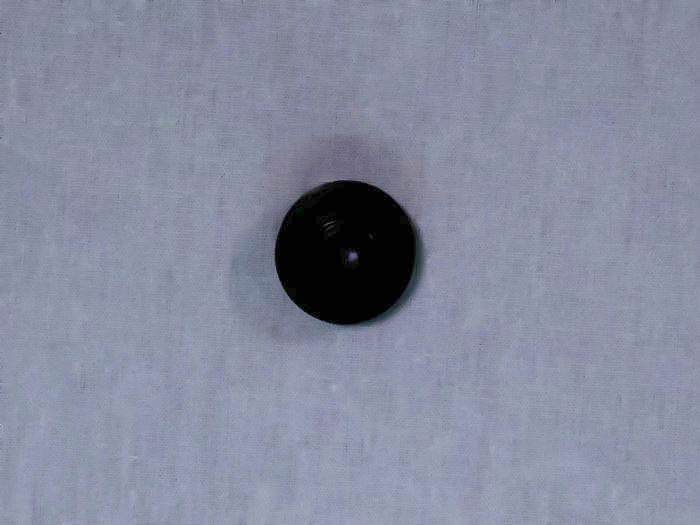

M5後入ナット

139



梱包No. 部品名 モデル 数量
23 ケーブルキャリア x-axis 1
24 ケーブルキャリア y-axis 2
21 carrier mount x-axis 3
22 carrier mount y-axis 2
20 limit mount 4
30 タイミングプーリー 2
31 タイミングベルト1350mm 1
32 タイミングベルト900mm 2
136 M4x10六角穴付皿ボルト 10
144 M5x8六角穴付ボルト 6
143 M5x6低頭ボルト 18
139 M5後入ナット 20

組立図

accessory-joint01

01

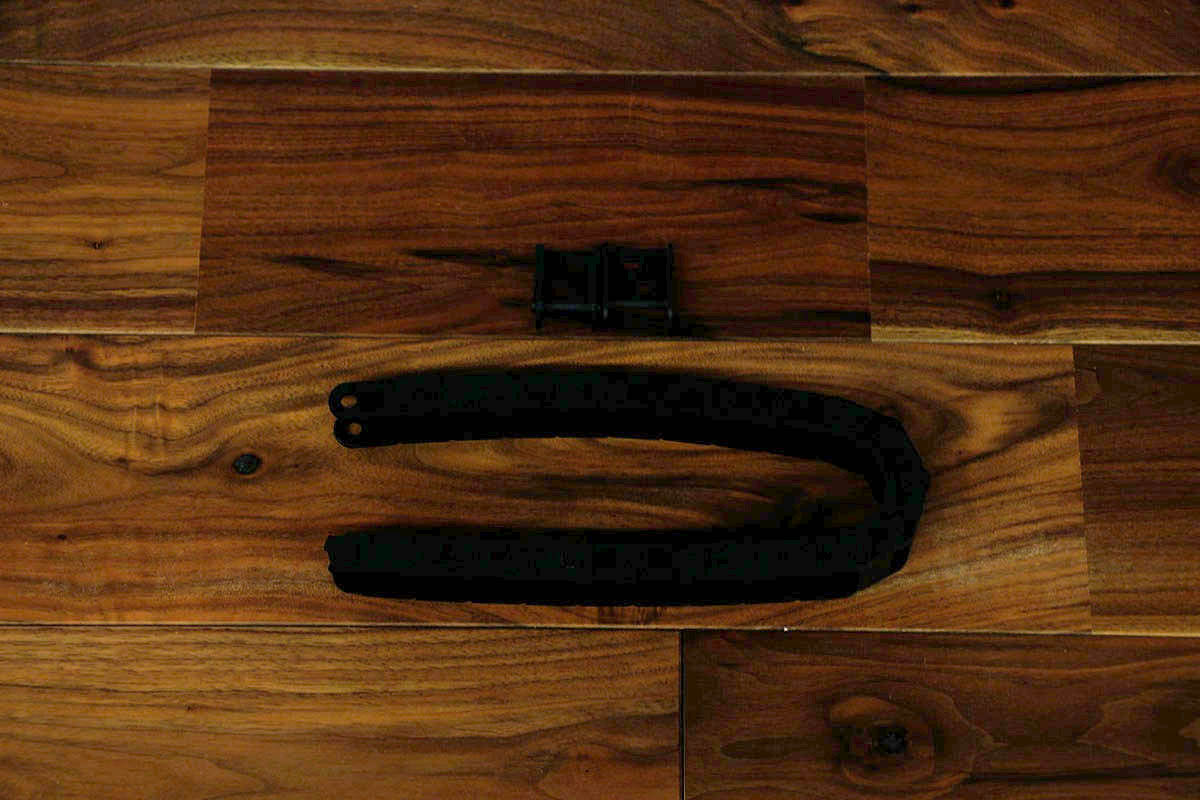

[23]ケーブルキャリア x-axisと[24]ケーブルキャリアy-axis 2pcsの両端についている固定端ブラケットを取り外します。

02

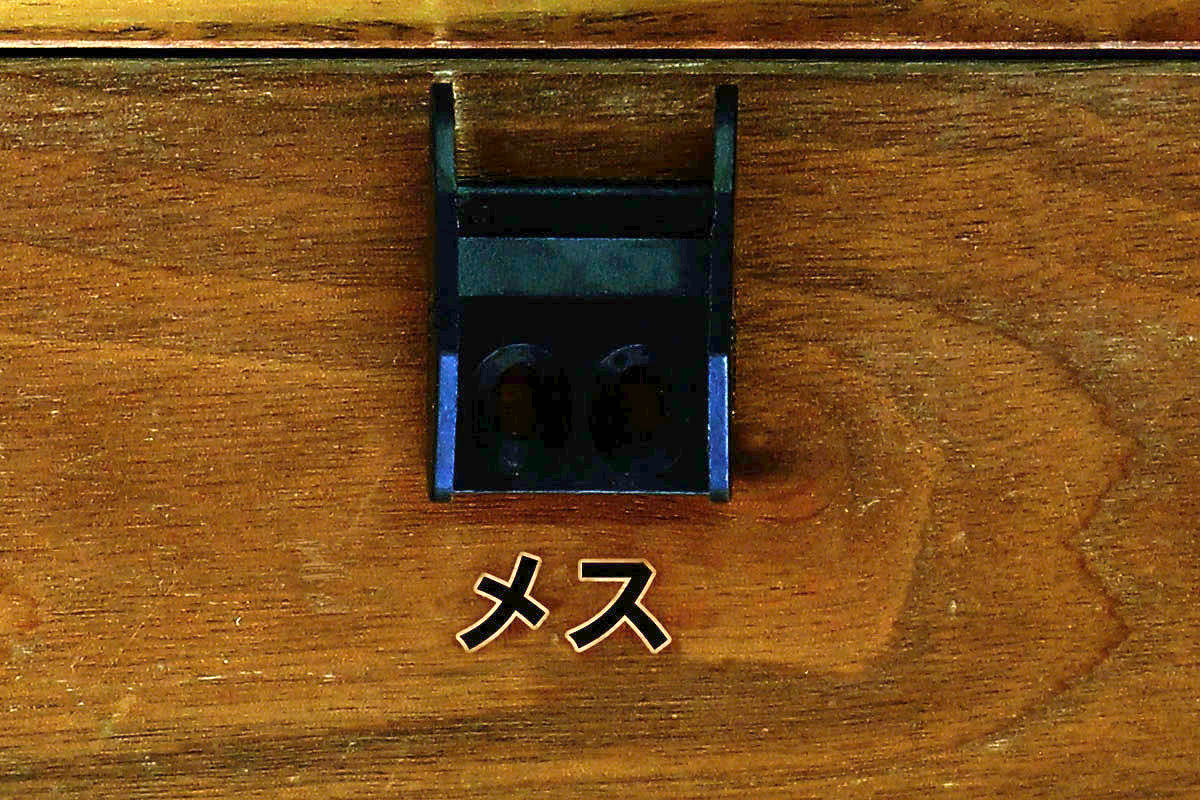

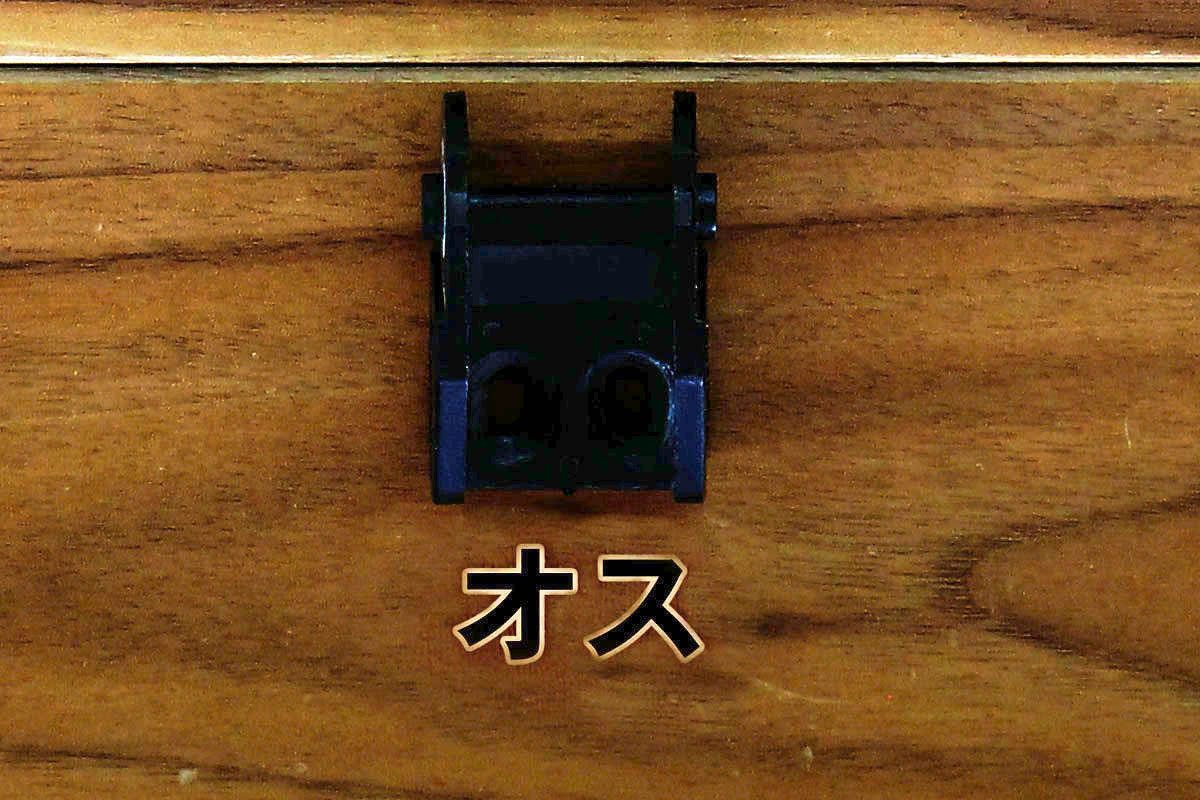

[23]ケーブルキャリア x-axisと[24]ケーブルキャリアy-axis 2pcsの両端についている固定端ブラケットにはオスとメスがあります。

accessory-joint03

03

accessory-joint04

04

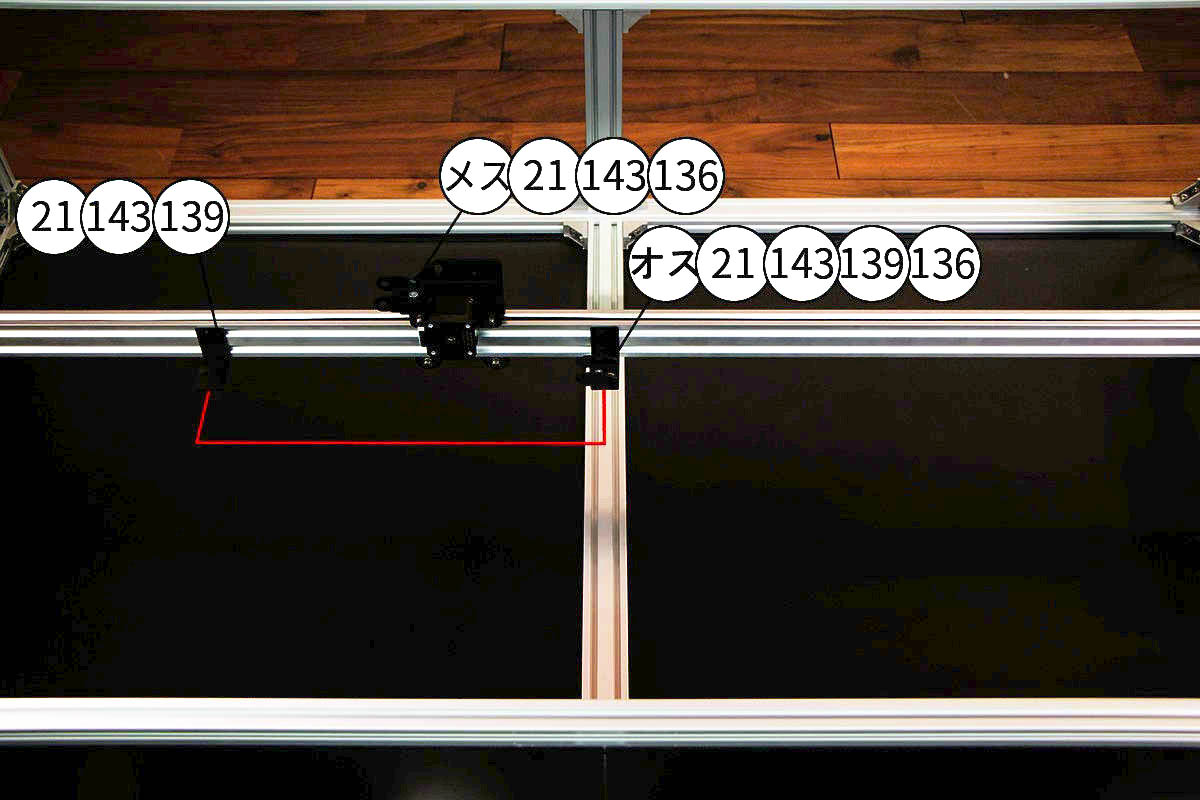

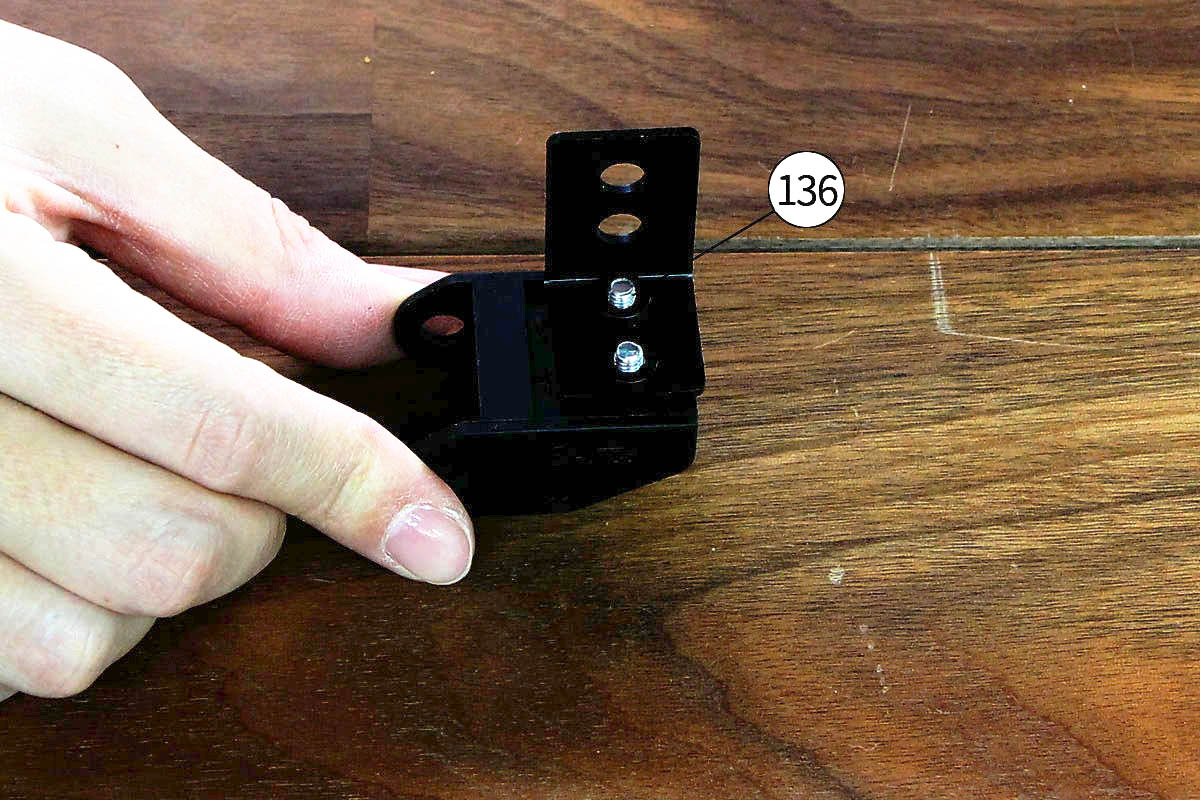

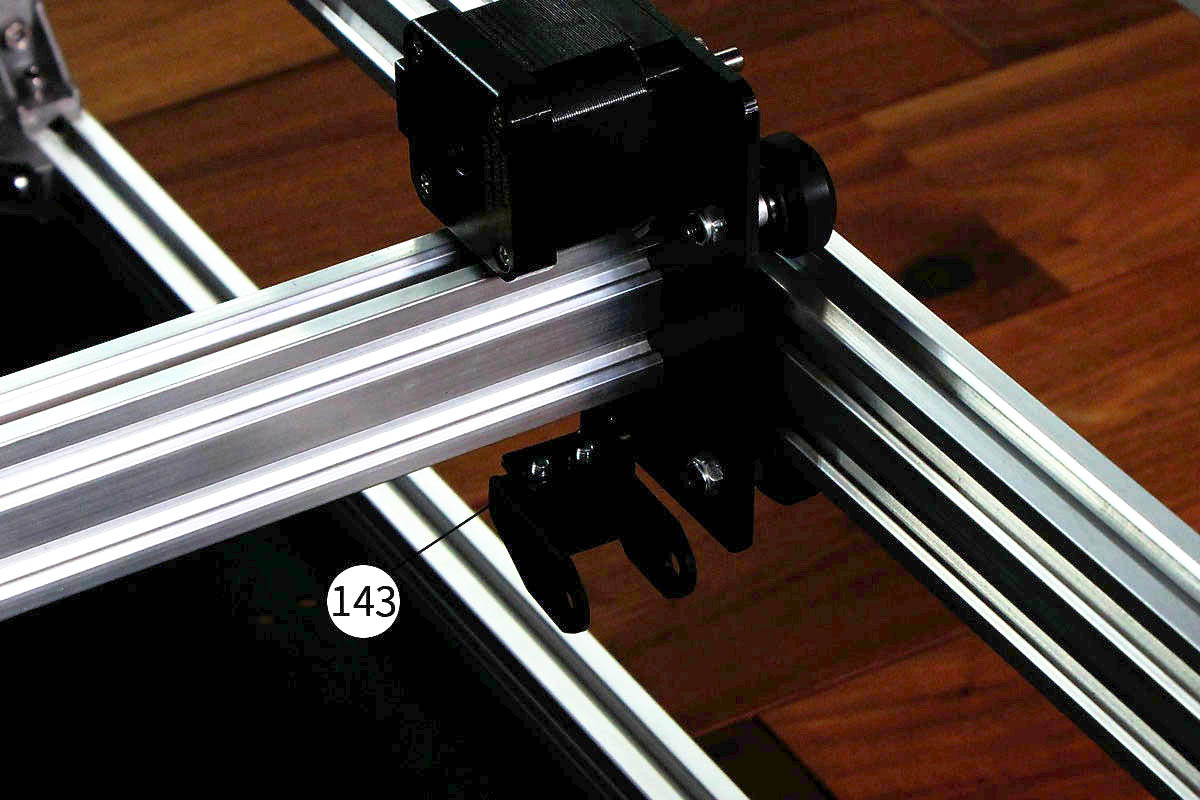

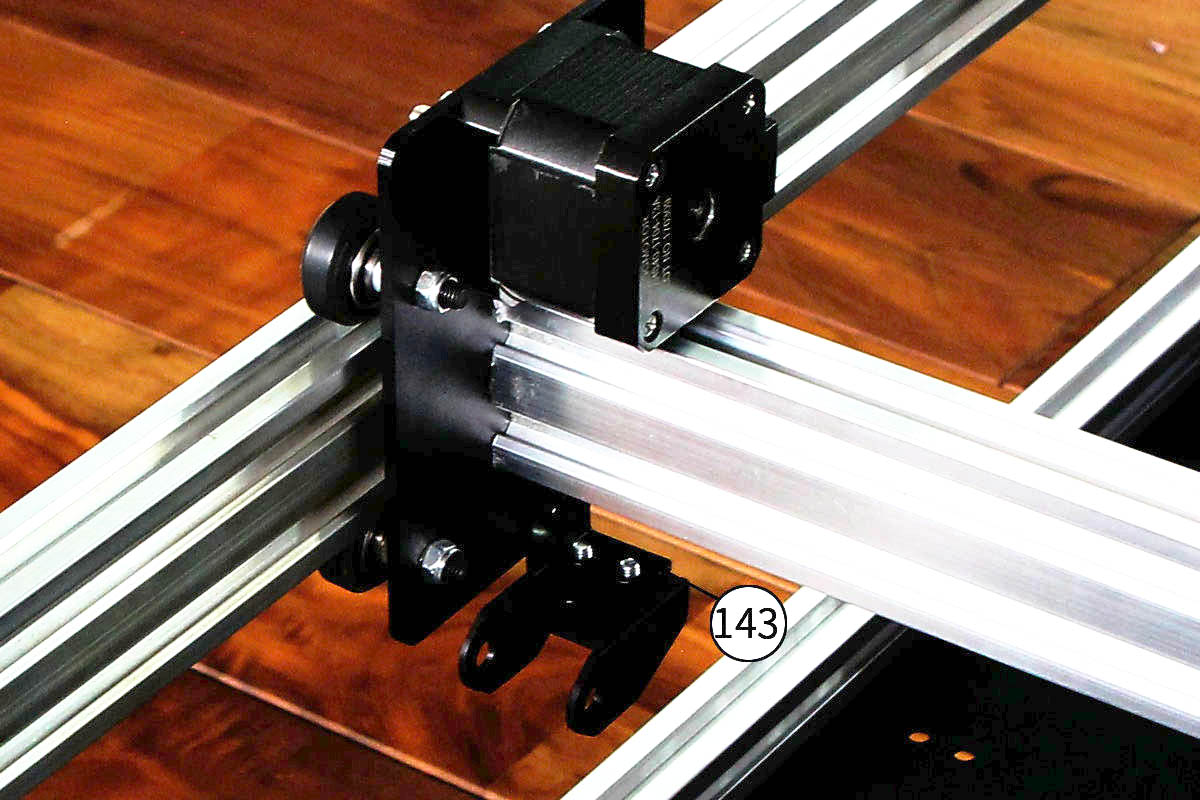

wheel plate motor mountに[21]carrier mount x-axisを[143]M5x6低頭ボルト2pcsで取り付けます。[136]M4x10六角穴付皿ボルト2pcsで[24]ケーブルキャリアy-axis固定端ブラケットのオスを取り付けます。
V-slot 1348mmに[21]carrier mount x-axisを[143]M5x6低頭ボルト2pcsと[139]M5後入ナット2pcsで取り付ける。
写真内右側の[21]carrier mount x-axisはV-slot 1348mm中央に来るように取り付けます。右側の[21]carrier mount x-axisは中央から300mm離して取り付けてください。

accessory-joint05

05

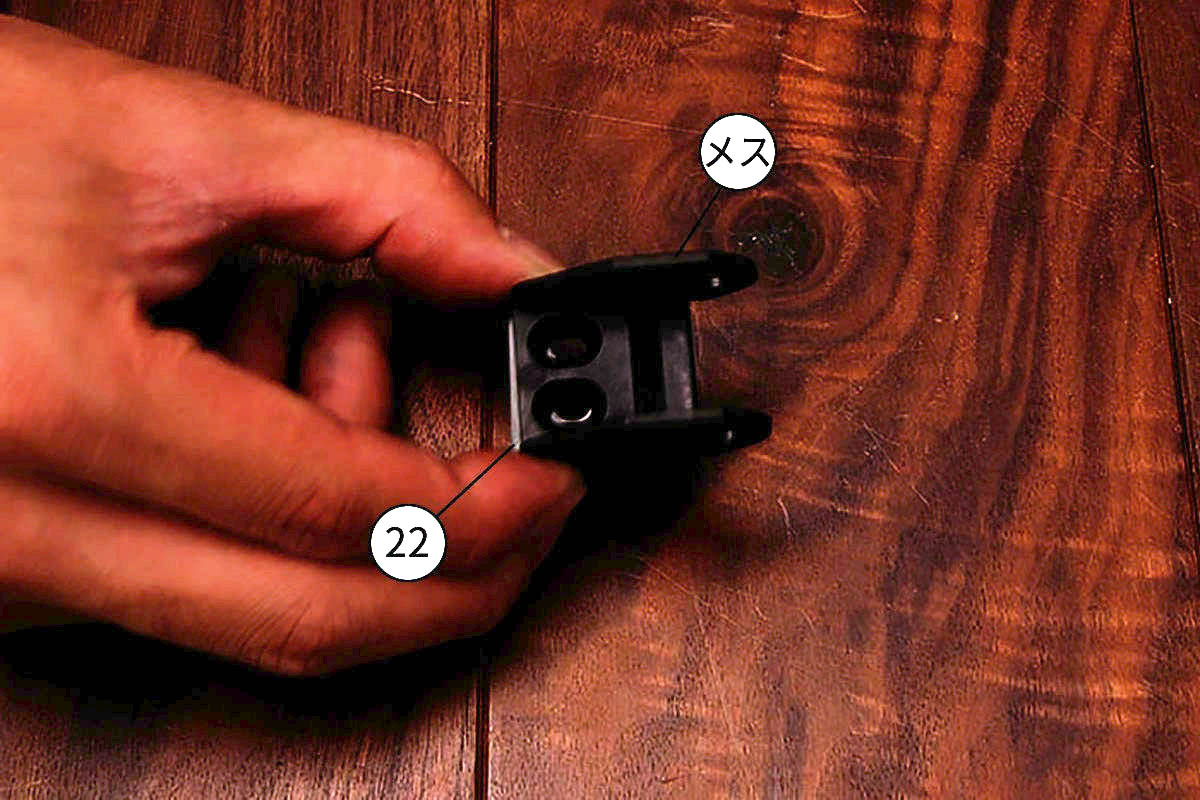

[22]carrier mount y-axisと[24]ケーブルキャリア y-axis固定端ブラケットのメスを取り付けます。

accessory-joint06

06

[22]carrier mount y-axisと[24]ケーブルキャリア y-axis固定端ブラケットのメスを[136]M4x10六角穴付皿ボルト2pcsで取り付けます。

accessory-joint07

07

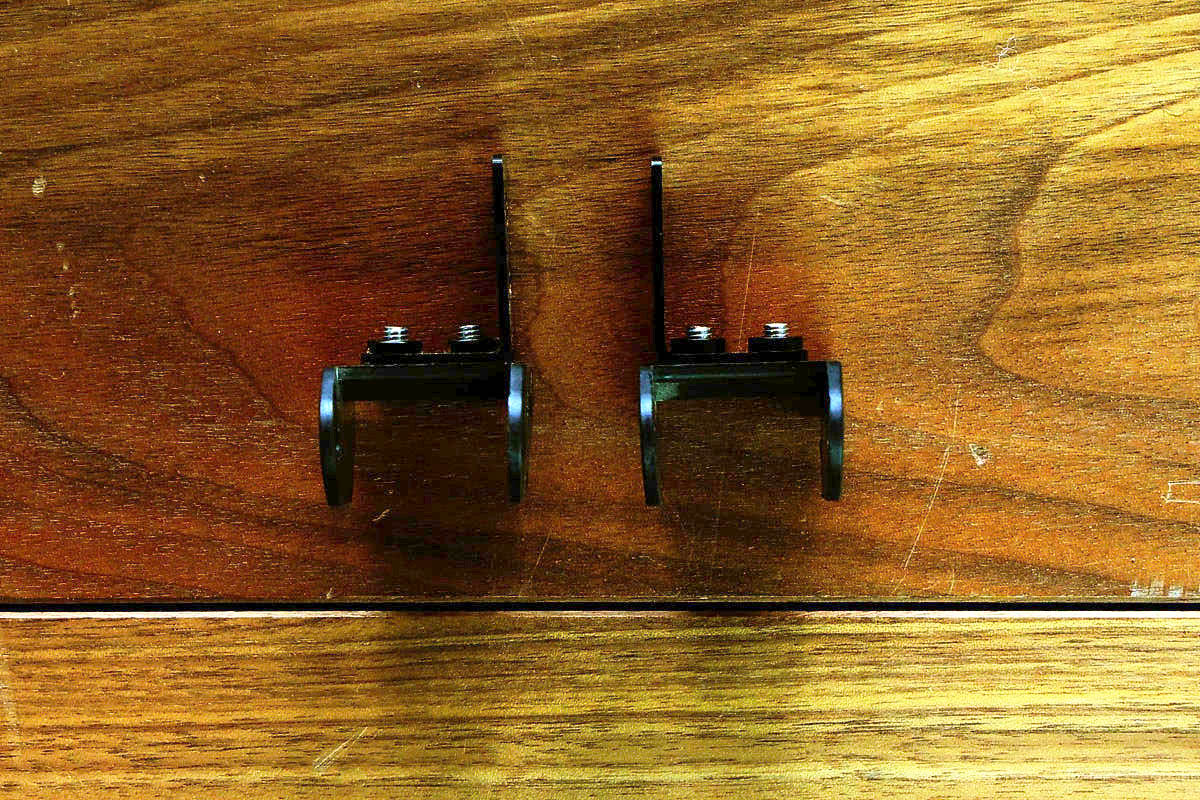

左右対称になるようにもう1pcsも作ります。

accessory-joint08

08

工程No.7で組み立てた[22]carrier mount y-axisをwheel plate y-axis-Rに取り付けます。

accessory-joint08

09

反対側のwheel plate y-axis-Lも取り付けます。

accessory-joint09

10

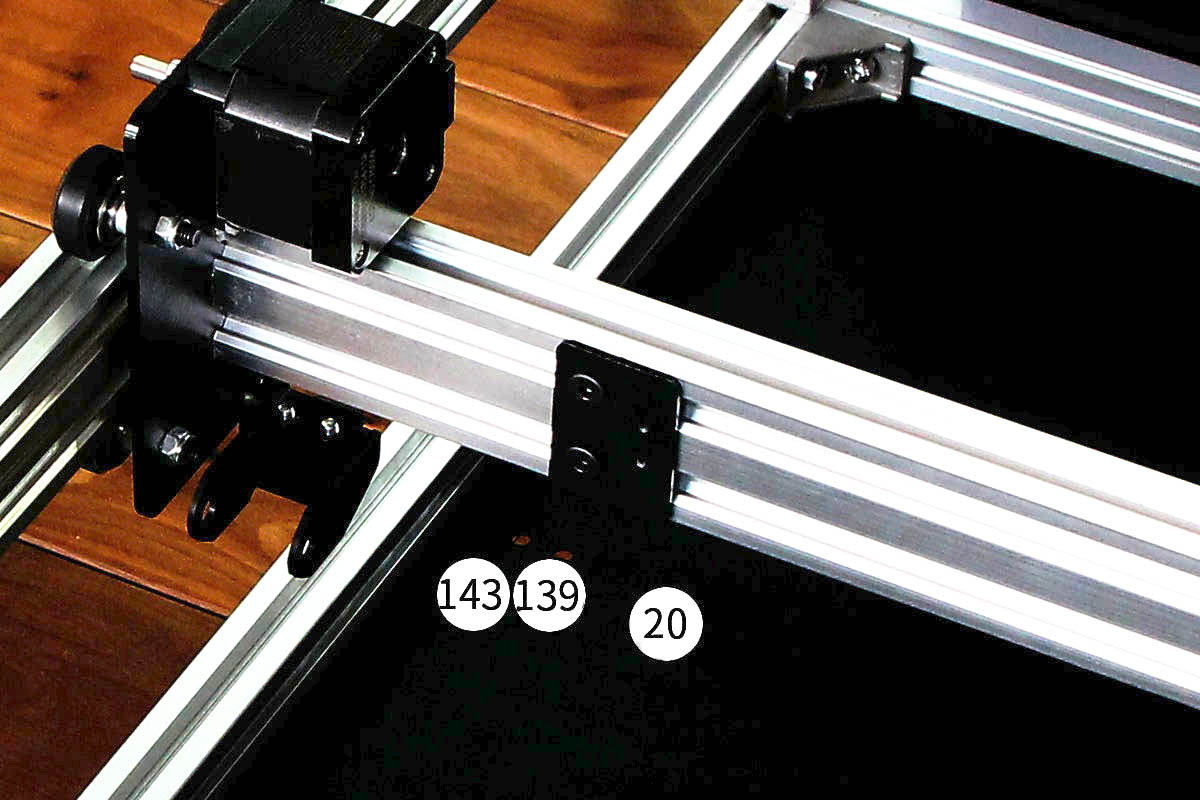

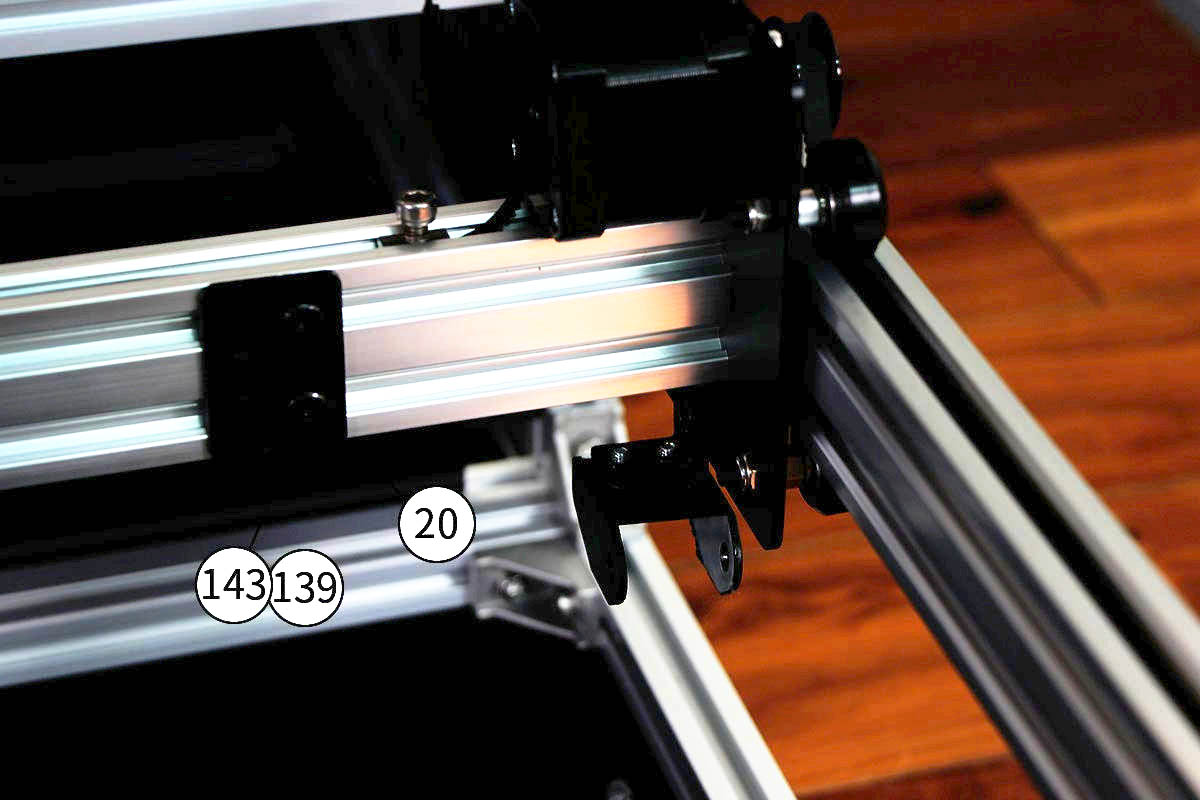

[20]limit mountを[143]M5x6低頭ボルトと[139]M5後入ナットで取り付ける。

accessory-joint09

11

反対側も左右対称になるように取り付けます。

accessory-joint10

12

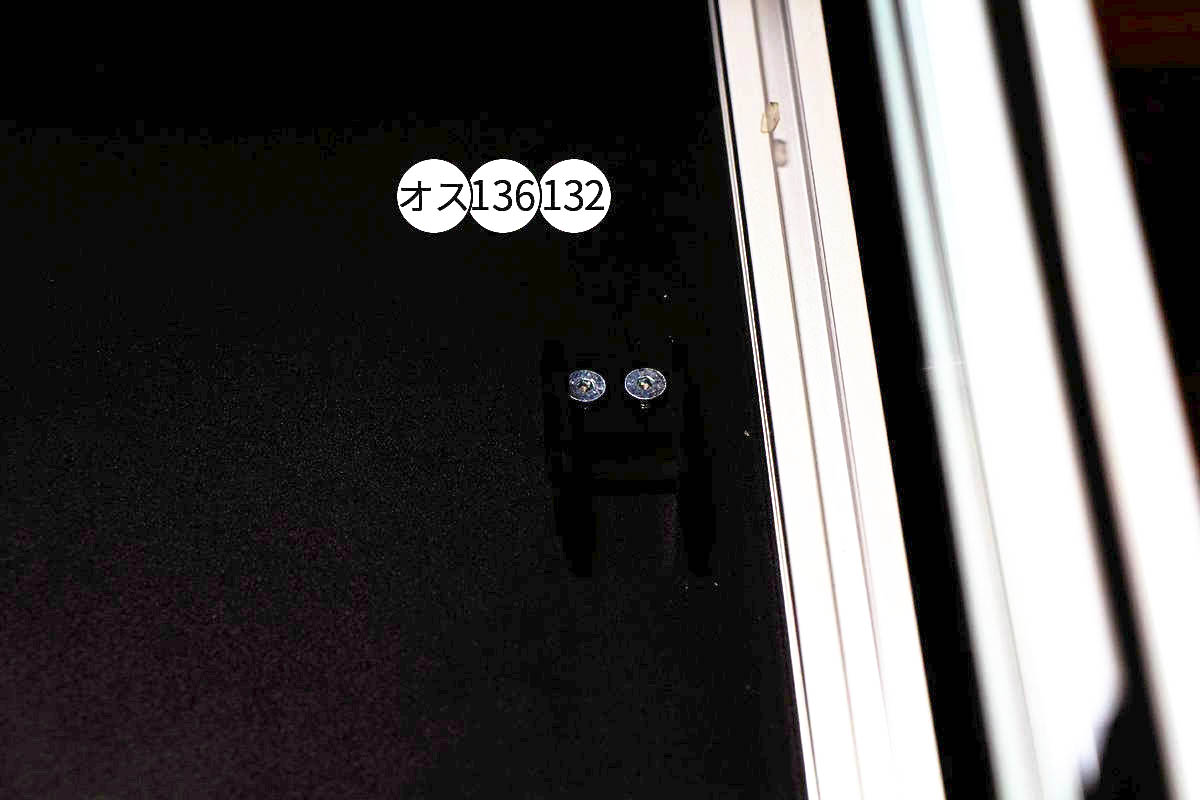

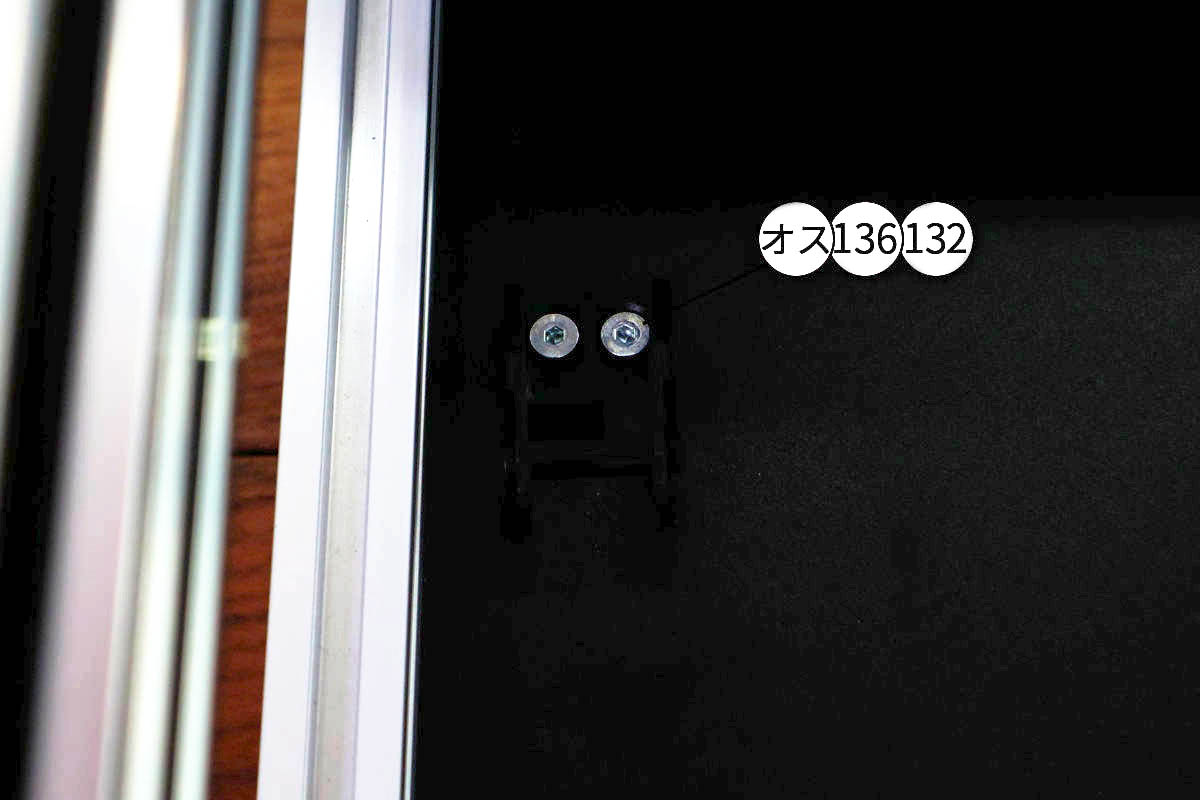

[24]ケーブルキャリア y-axis固定端ブラケットオスを[136]M4x10六角穴付皿ボルト2pcsと[132]M4ナット2pcsでBottom-Fの裏から固定します。

accessory-joint10

13

反対側も左右対称になるように取り付けてください。

accessory-joint11

14

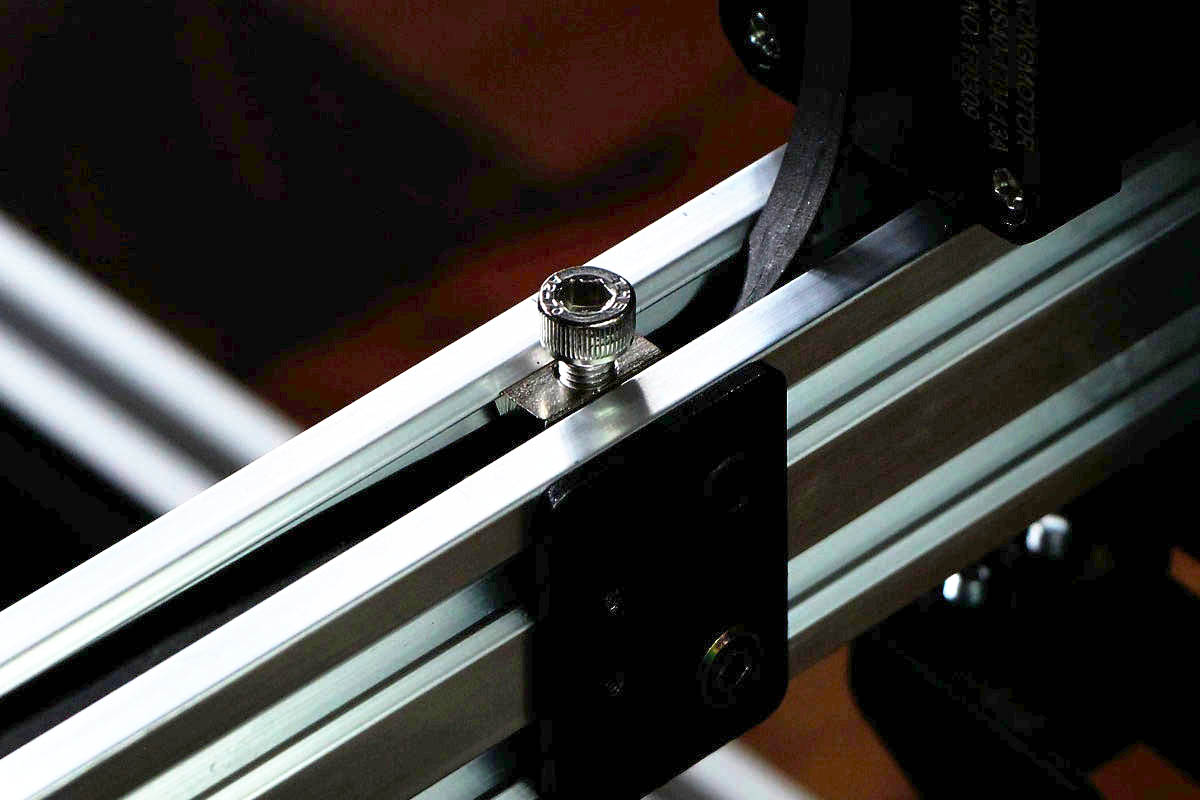

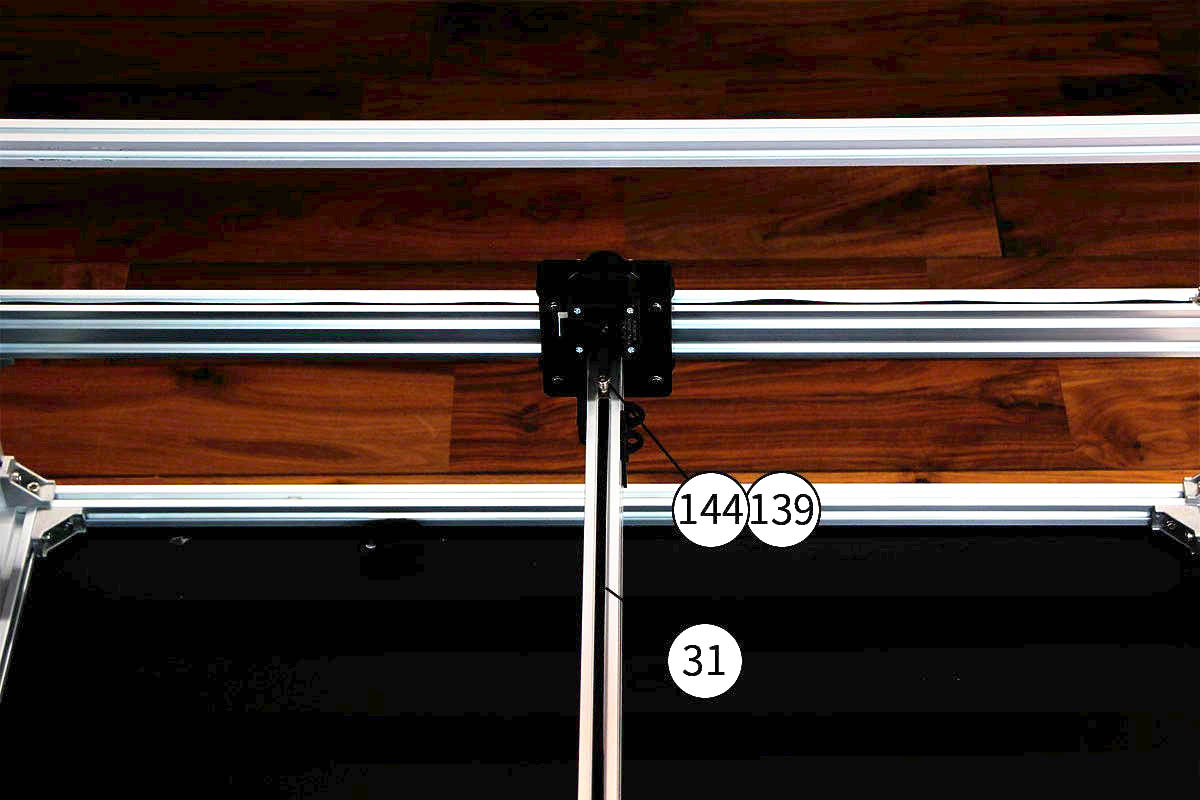

[31]タイミングベルト1350mmを取り付けます。[144]M5x8六角穴付ボルトを[139]M5後入ナットに入れて引きあげてV-slotと[139]M5後入ナットの隙間に[31]タイミングベルト1360mmをはさんで固定します。

accessory-joint11

15

反対側も取り付けます

accessory-joint11

16

accessory-joint12

17

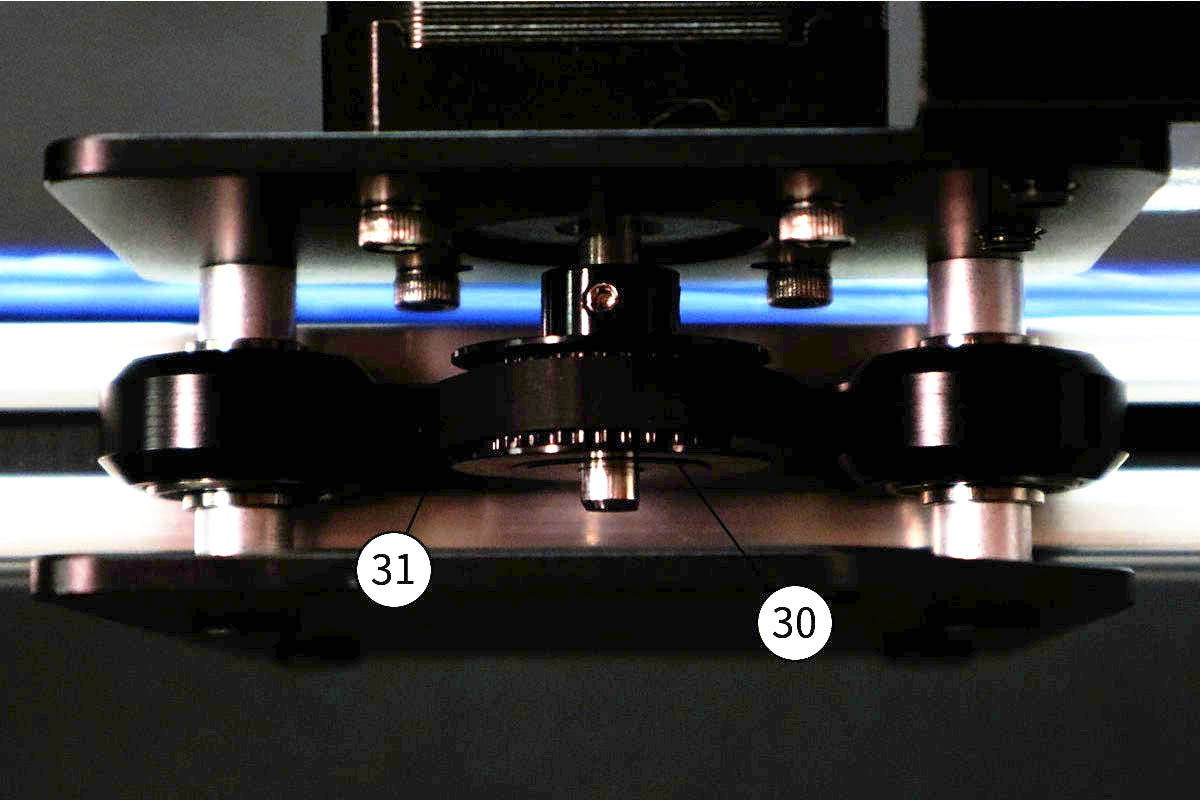

wheel plate x-axisに[30]タイミングプーリーを取り付けます。写真を参考に[31]タイミングベルト1360mmを通してください。

accessory-joint13

18

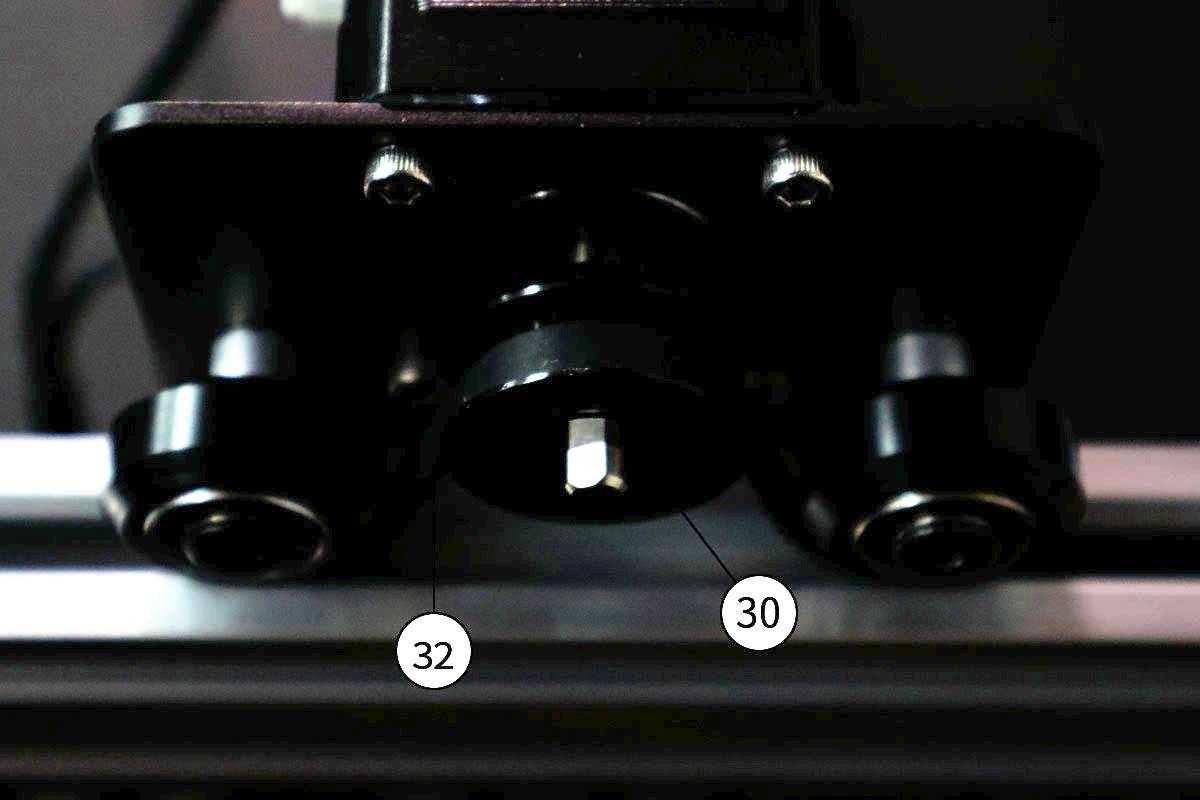

wheel plate y-axis-L/Rもwheel plate x-axisと同様に[30]タイミングプーリーと[32]タイミングベルト900mmを取り付けます。

accessory-joint14

19

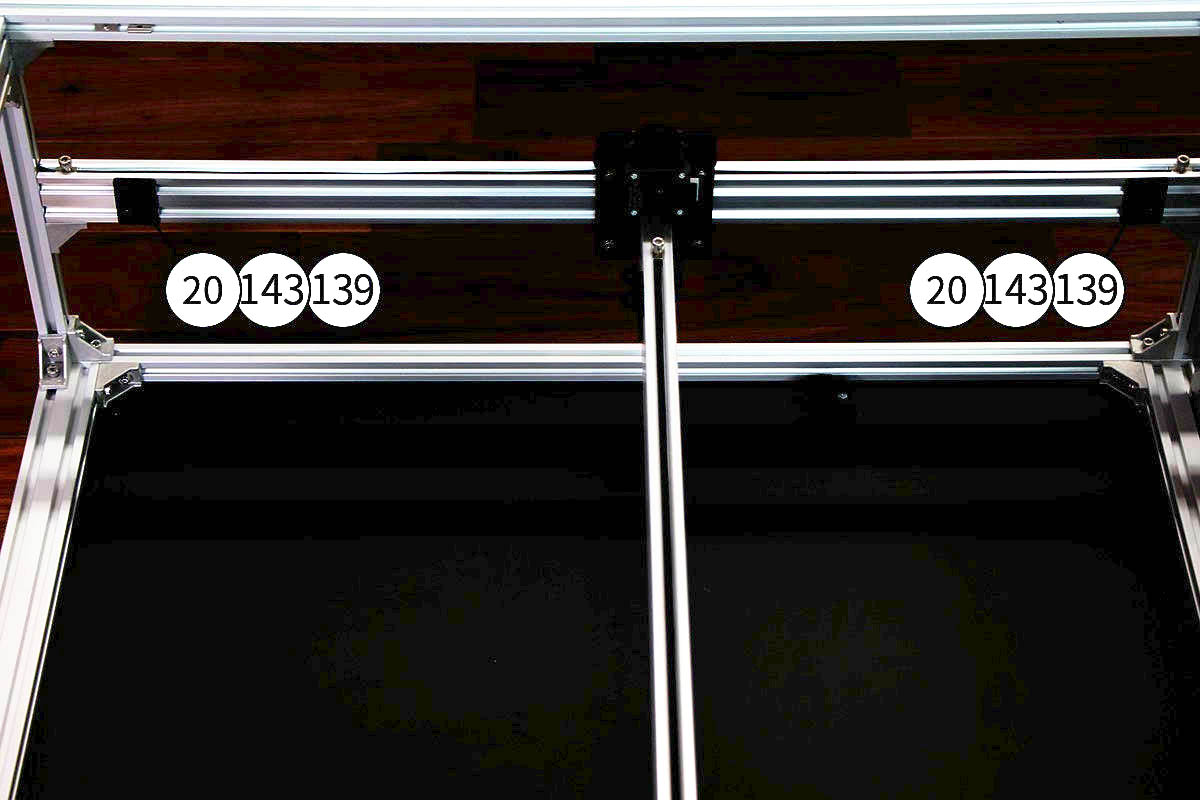

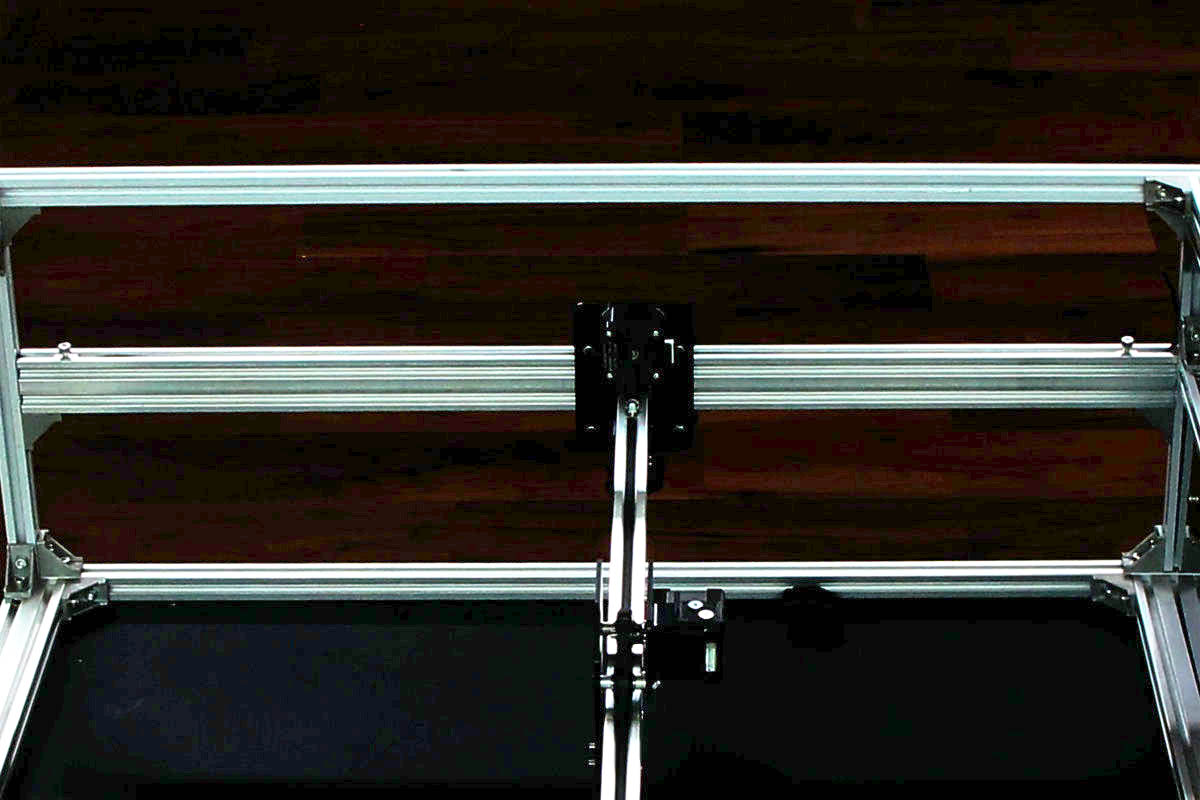

wheel plate y-axis-L側V-slot790mmに写真を参考に[20]limit mount2pcsを[143]M5x6低頭ボルト4pcsと[139]M5後入ナット2pcsで取り付ける。
