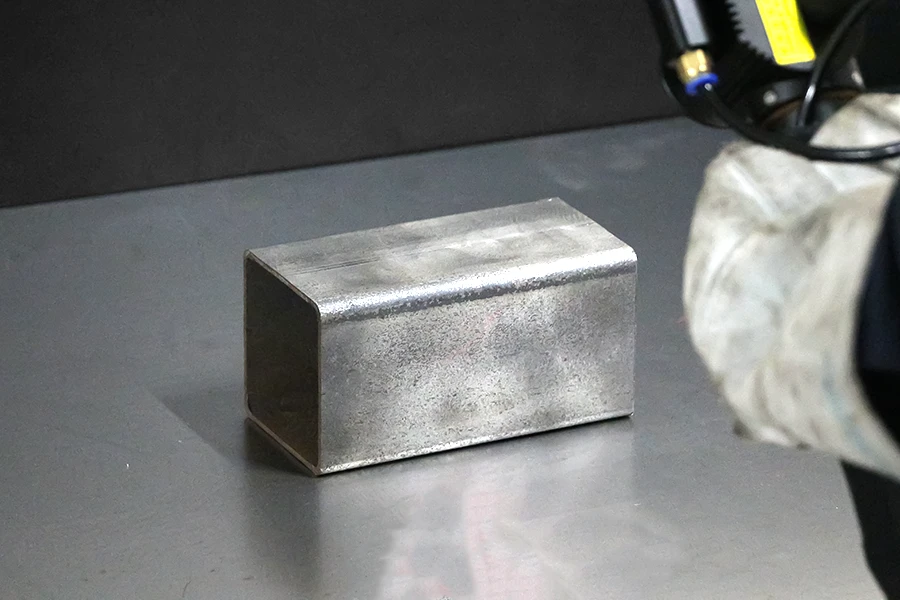

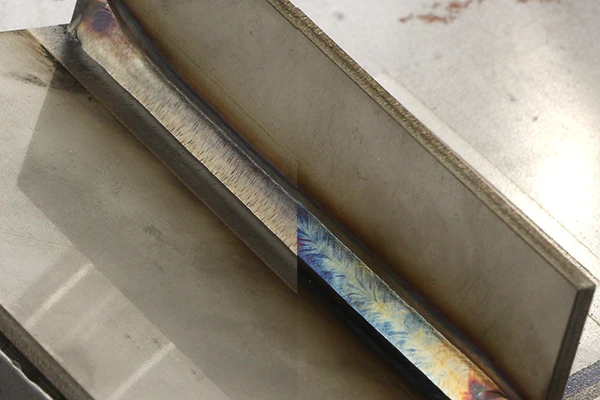

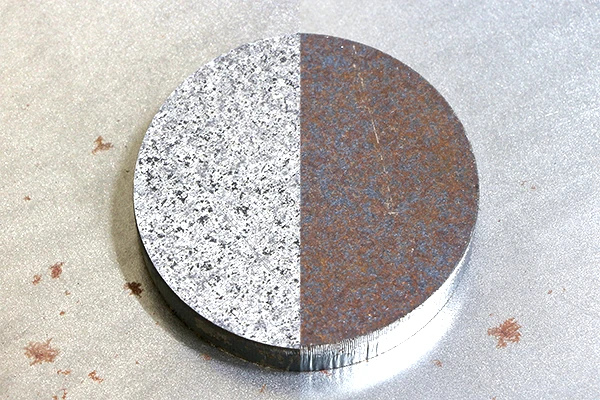

母材へのダメージを最小限に抑えた
クリーニング

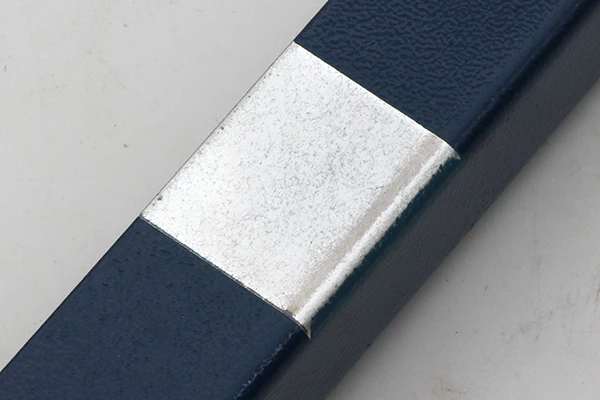

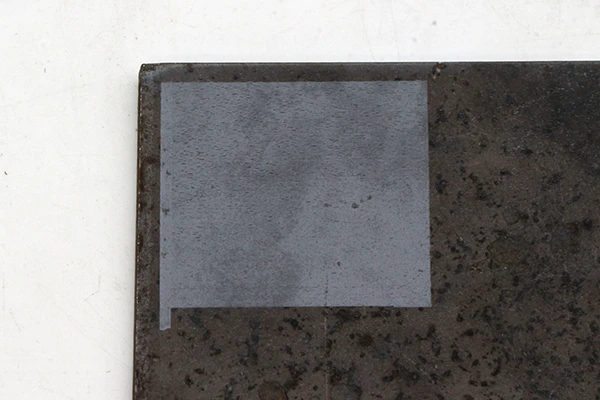

SCL200はパルスレーザーを搭載しており、ごく短い間隔でレーザーを発振します。高エネルギーの光を短時間で照射することで、入熱を適切に制御することが可能です。その結果、サビや塗装を効率よく除去しながら、母材を傷つけることなくクリーニングを行えます。
動画で見るSCL200
SCL200 ご紹介
SCL200 クリーニング動画
SCLシリーズ徹底比較
こんなお悩みはございませんか？
-
サンドブラストや薬品洗浄では手間がかかる
-
繊細な部品や高価な素材を傷つけたくない
-
環境規制が厳しく、化学薬品が使いにくい
-
作業の自動化・省人化を進めたい
-
長期的なコスト削減を考えている
レーザークリーニングは、レーザー光を使って金属やその他素材の表面の汚れやサビ、塗装などを除去する技術です。 非接触で精密な洗浄が可能で、環境に優しく素材を傷つけにくい特長があります。 この技術をより手頃に提供するため、レーザークリーナー「SCL200」を開発しました。

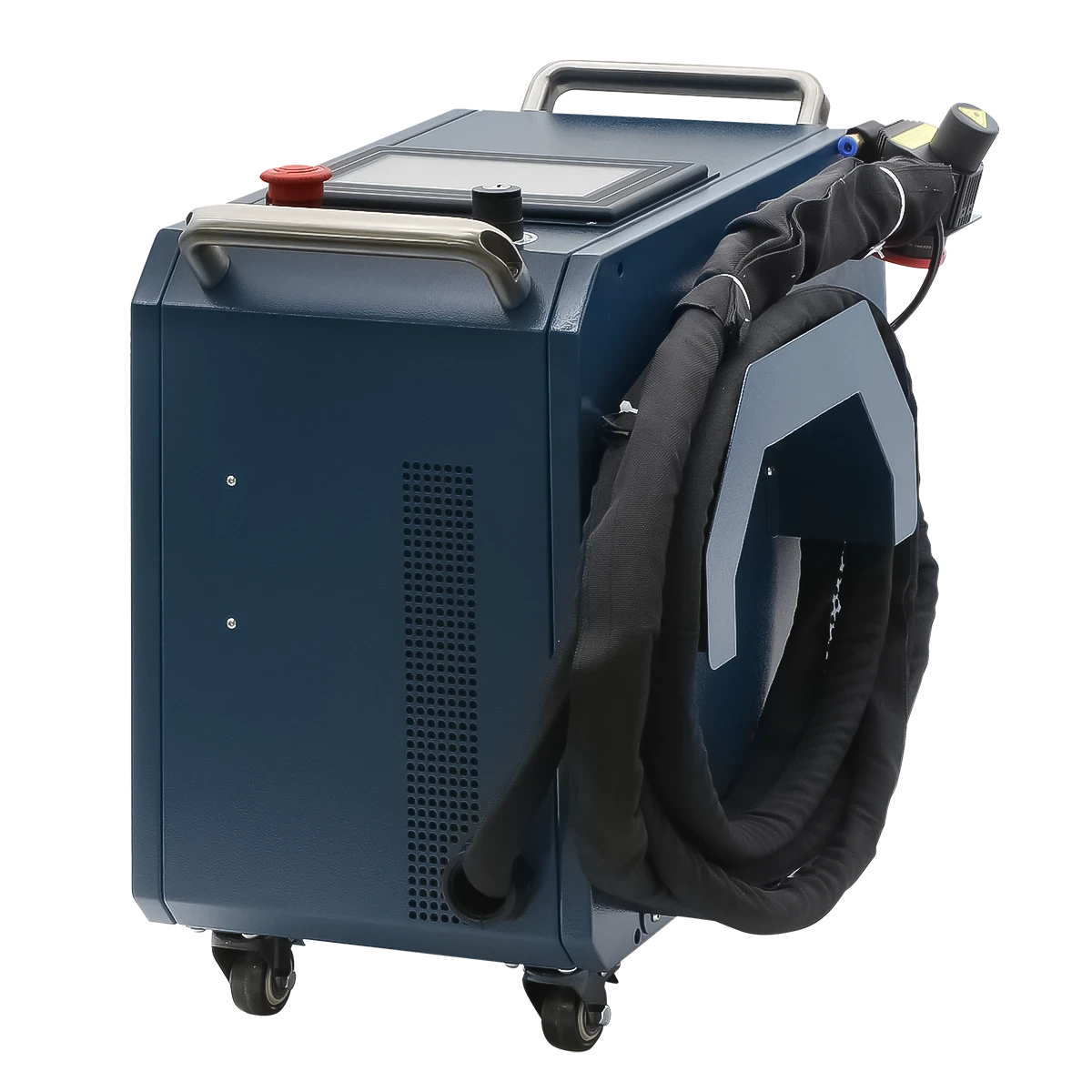

SCL200の特徴
-
母材へのダメージを最小限に抑えた
-
低コストで導入・運用が可能
SCL200は、200Wのパルスレーザーを搭載したレーザークリーナーとして導入しやすい価格と機能のバランスを実現しています。
また、主なランニングコストは電気代と消耗品代のみです。消費電力は最大でも1000Wのため、1時間連続使用しても約35円と低コストです（1kW35.41円換算）。
消耗品は主にトーチ（レーザーヘッド）のレンズですが、溶接とは異なり母材との距離があるため、スパッタや煙の影響を受けにくく、交換頻度も低く抑えられます。
-

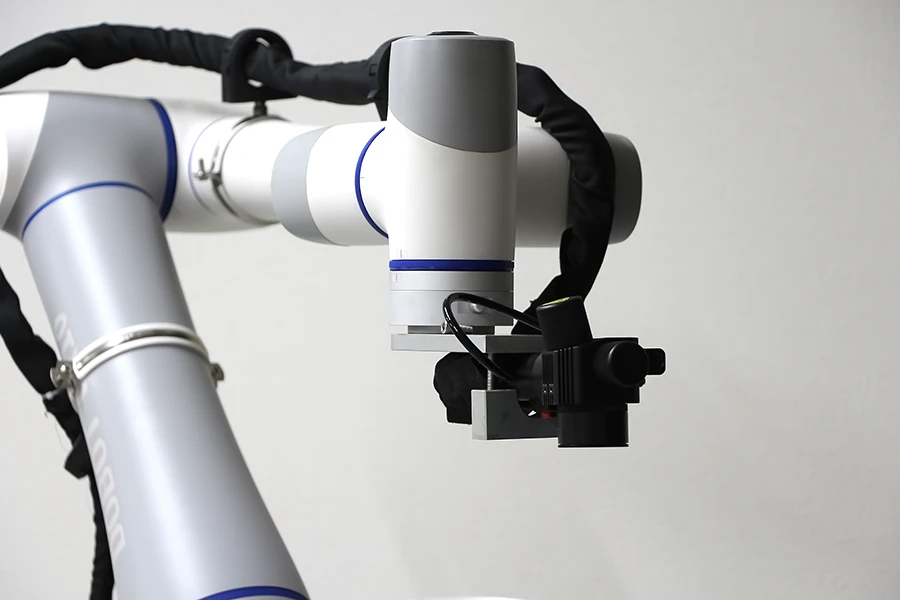

作業の自動化・ロボット搭載に対応
SCL200は外部インターフェースを備えており、外部信号によるレーザーのオン・オフ操作が可能です。また、多軸機械やロボットに搭載することで、自動クリーニングシステムの構築が可能になります。
-

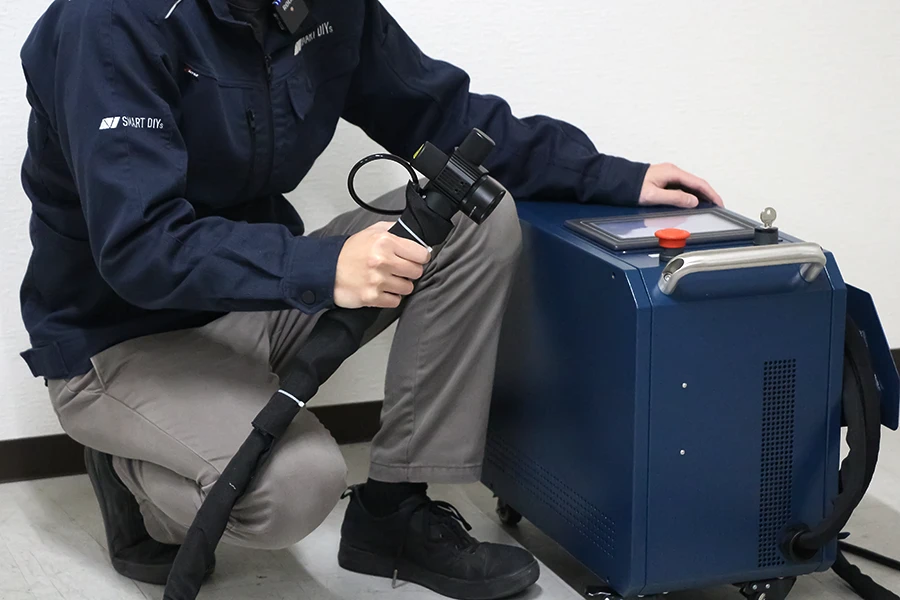

コンパクトで持ち運び可能、
さまざまな現場で活躍SCL200は、外部冷却水を使用しない強制空冷方式を採用し、チラーが不要です。これにより、コンパクトで省スペースな運用が可能になります。また、100V電源に対応しており、一般的なコンセントでそのまま動作します。
-

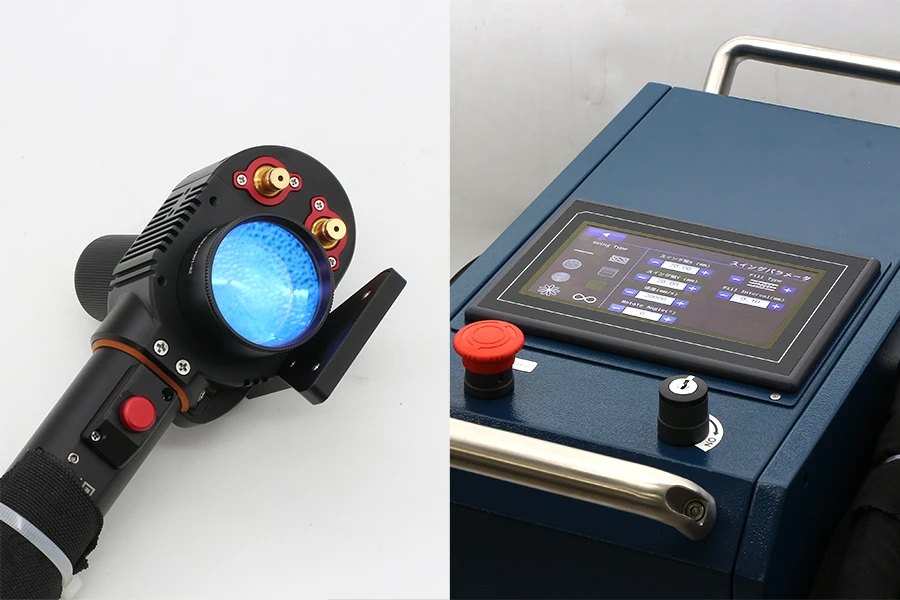

高い操作性のレーザーヘッド＆タッチパネル
軽量で持ちやすいレーザーヘッドを採用し、高い操作性で効率的なクリーニング作業が可能です。また、レーザーの出力などのクリーニング設定は、本体のタッチパネルで直感的に操作できます。照射パターンは単純な線だけでなく、円、四角、正弦波などから選択でき、さまざまな用途に対応します。
SCLシリーズの違いについて
全機種とも同じファイバーレーザークリーナーですが、レーザー発振の種類とレーザーの出力が異なり、それぞれメリット・デメリットがあります。
| SCL200 | SCL500 | SCL800CW | SCL2000CW | |
|---|---|---|---|---|
| レーザー発振 | パルス | パルス | 連続 | 連続 |
| レーザー出力 | 200W | 500W | 800W | 2000W |
| 冷却方式 | 空冷 | 水冷 | 空冷 | 水冷 |
| 電源 | AC100V 10A | 単相200V 30A | 単相200V 15A | 単相200V 50A |
| 熱影響 | 少ない | 少ない | 大きい | 大きい |
| クリーニング速度 | 比較的遅い | 中速 | 比較的速い | 比較的速い |
| 用途 | 精密クリーニング、デリケートな素材、多様な汚れ | 精密×高出力が必要な大面積・量産用途 | 広範囲のサビ、塗膜除去 | 広範囲のサビ、塗膜除去 |
| メリット | 精密パルスクリーナーのエントリーモデル。200W・空冷・100V電源で最も手軽に導入できます。コンパクトで持ち運び可能。母材への熱影響が少なく、デリケートな素材にも対応。初めてのレーザークリーナー導入に最適です。 | パルス方式の精密性と500Wの高出力を両立したハイパワーモデル。水冷方式により長時間の連続稼働でも出力が安定。SCL200の2.5倍の処理能力で、母材を傷めずに大面積・厚サビの処理も可能。精密性と処理スピードの両立を求める現場に最適です。 | 本体価格145万円〜と最も導入しやすいCWモデル。800Wの連続波レーザーで一般的なサビ・汚れ・塗膜除去に十分な処理能力を発揮します。空冷でチラー不要、可搬性もあり。 | 2000Wの高出力で広範囲を高速クリーニング。厚いサビや頑固な塗膜にも強く、ワット数あたりの導入コストも抑えやすい。大面積処理や工場での量産用途に適します。 |
| デメリット | 200Wのため、厚いサビや広面積の処理には時間がかかる場合があります。他機種と比べワット数あたりの導入コストは高めです。 | 本体価格が458.7万円と高価で、導入ハードルが比較的高めです。水冷方式のため本体サイズ・重量が大きく、持ち運び用途には不向きです。 | 連続波（CW）方式のため母材への熱影響が大きく、適用できる材料は主に金属に限られます。精密なクリーニングには不向きで、スパッタ発生のリスクもあります。 | 連続波（CW）方式のため母材への熱影響が大きく、適用できる材料は主に金属に限られます。精密なクリーニングには不向きで、スパッタ発生のリスクもあります。水冷・大型のため設置場所を選びます。 |
| 詳しくはこちら | 詳しくはこちら | 詳しくはこちら |

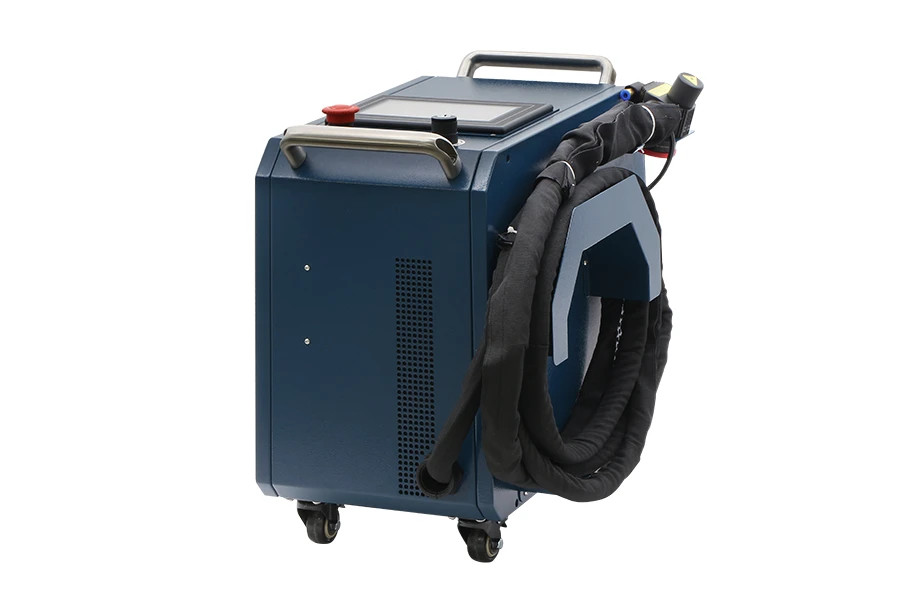

製品詳細

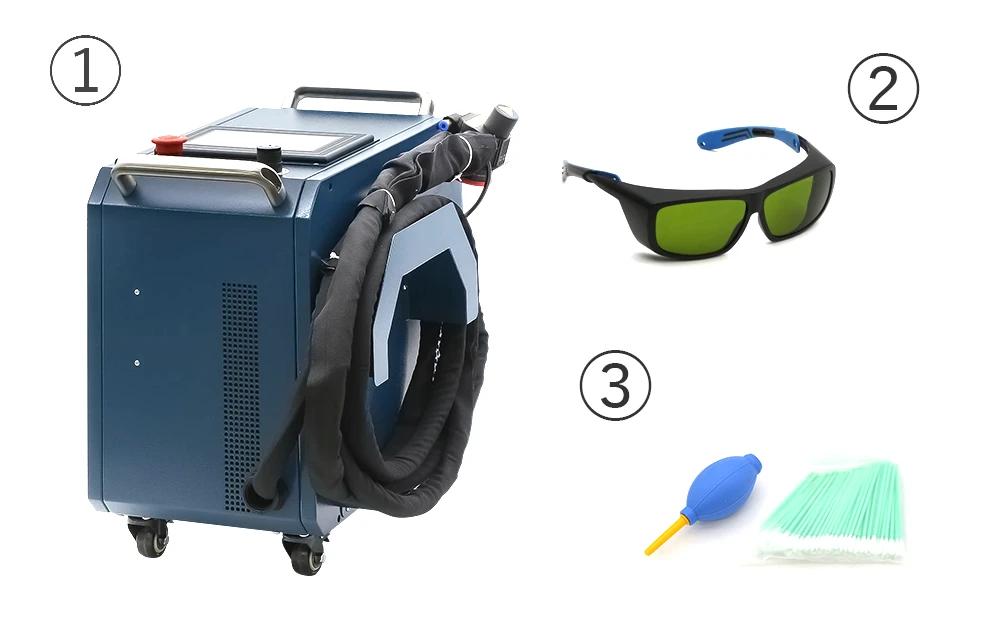

製品に含まれている装置・付属品
- ① レーザークリーナー本体
- ② 保護レンズ（予備）
- ③ 保護メガネ
- ④ クリーナーセット
オプション

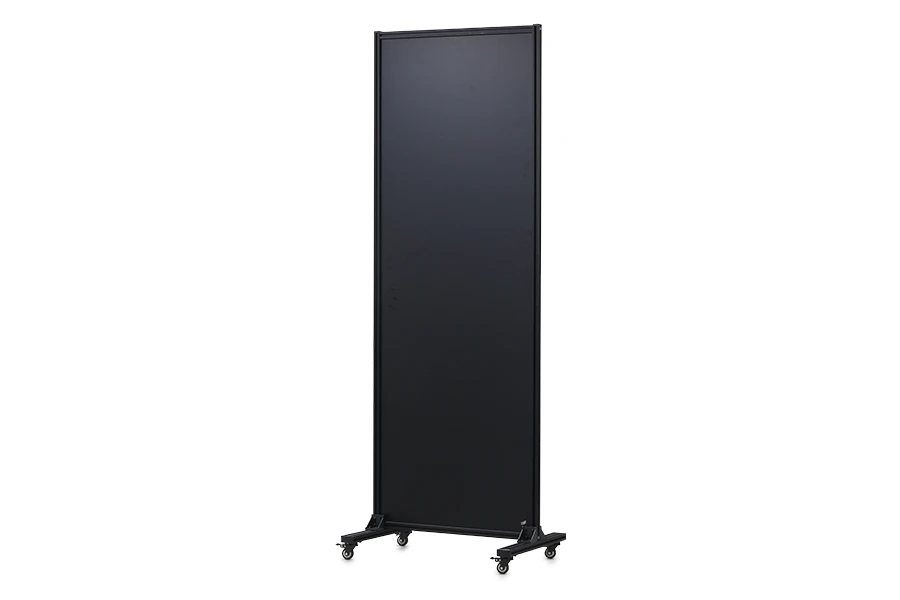

パーテーション
レーザーは大変危険なため、外部への露光を防ぐためのパーテーションを使用してください。

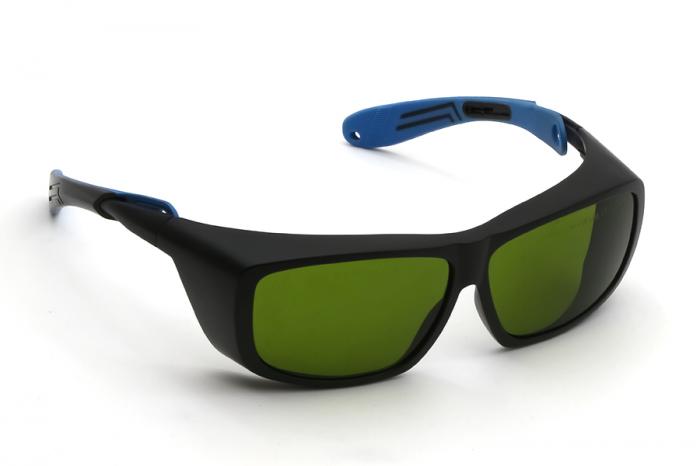

レーザー用保護メガネ
ファイバーレーザー専用の保護メガネ。レーザー光の侵入を防ぎます。アーク溶接用の保護メガネや溶接面などはあくまで溶接時に発生する光の遮光目的のため、ファイバーレーザークリーナーでは不十分です。製品本体に1つ付属しています。
安全対策・作業環境
SCL200は、使用方法を誤ると重大な人身事故や火災につながるおそれがある機器です。危険性を十分にご理解のうえ、ご購入・ご使用ください。特に重要な注意事項は次のとおりです。
-

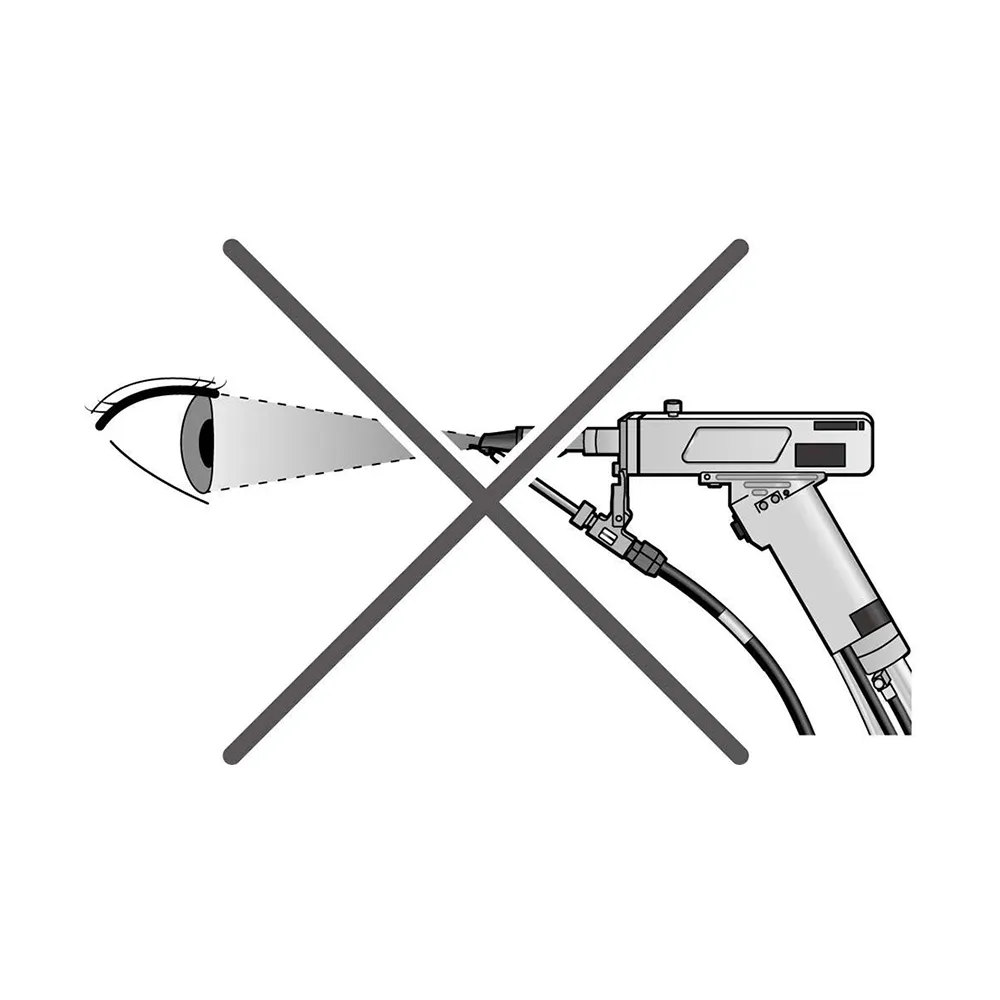

レーザー光を
直接見ない必ず専用の保護メガネや溶接面を着用してください。失明や視力低下の恐れがあります。
-

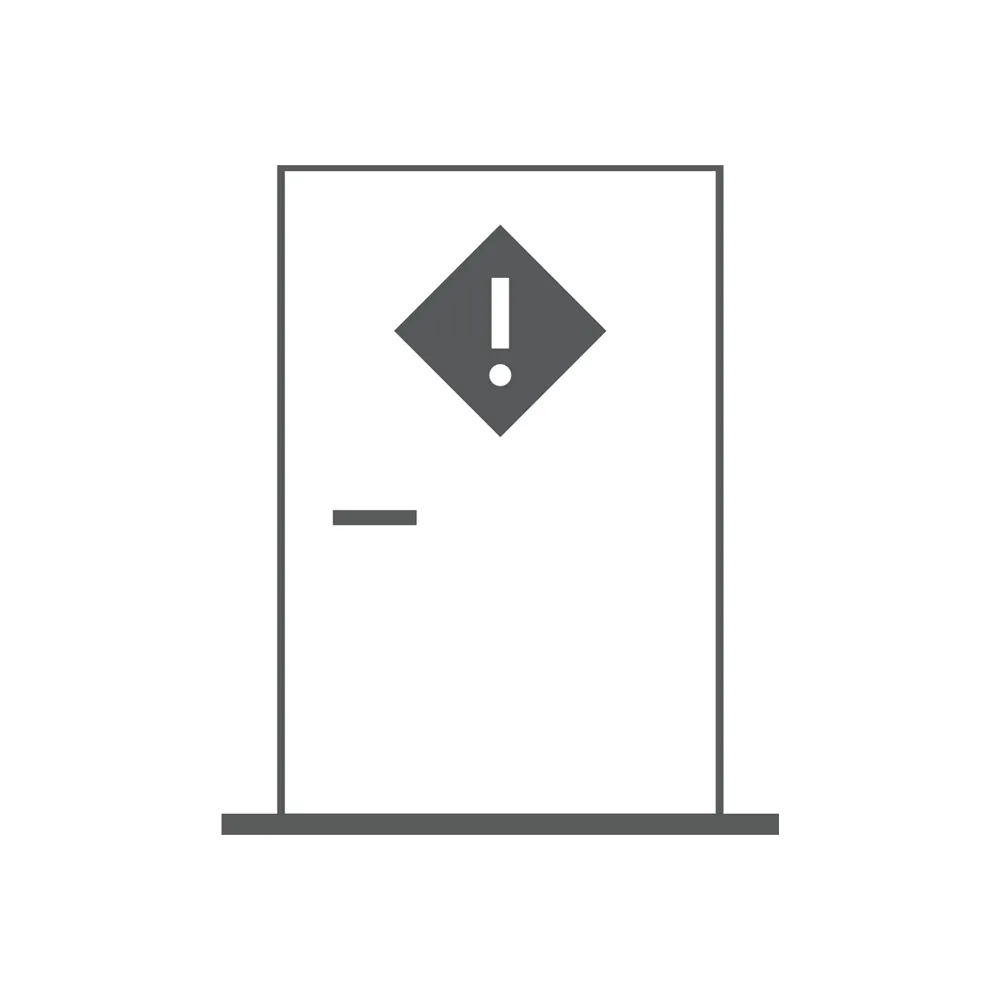

レーザークリーナー
専用の部屋専用の管理区画（部屋）を設け、レーザー光が外部に漏れないようにしてください。
-

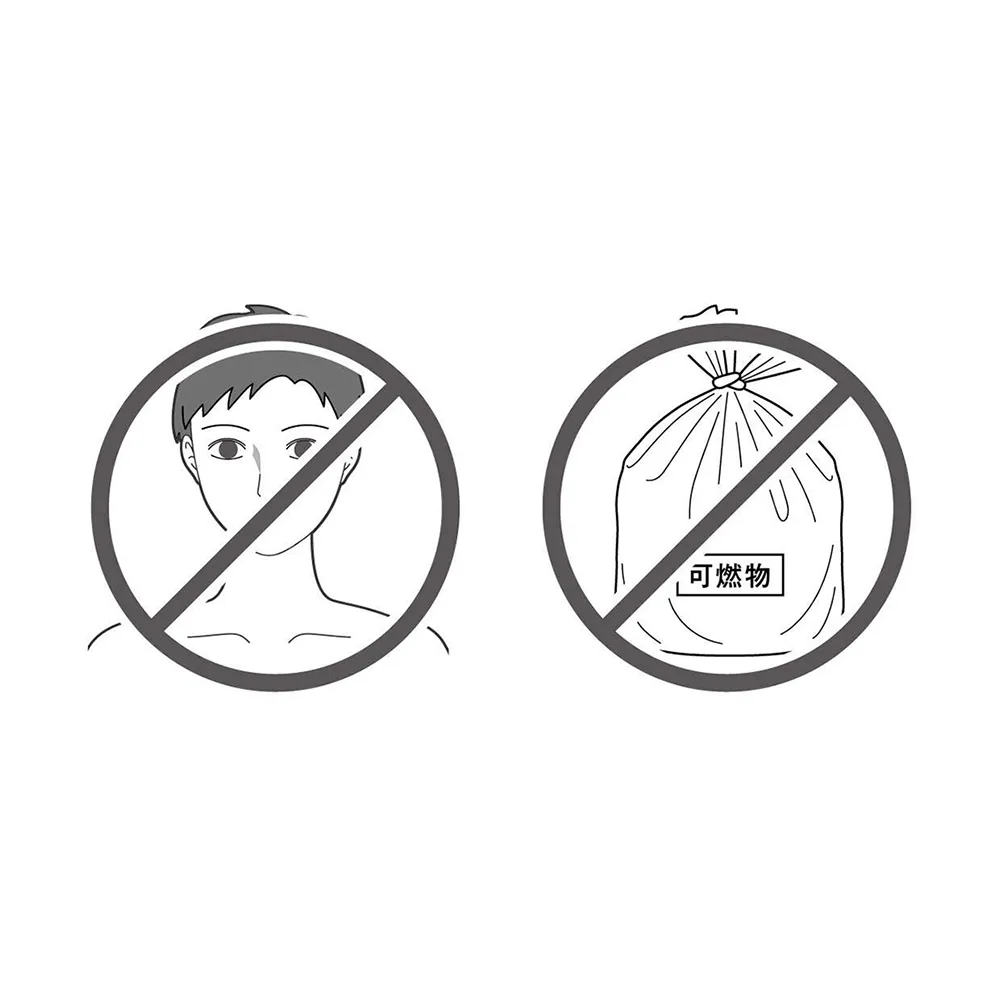

レーザー光を母材以外にあてない
レーザー光が皮膚に当たると火傷の恐れがあり、可燃物に当たると火災が発生する危険性があります。
-

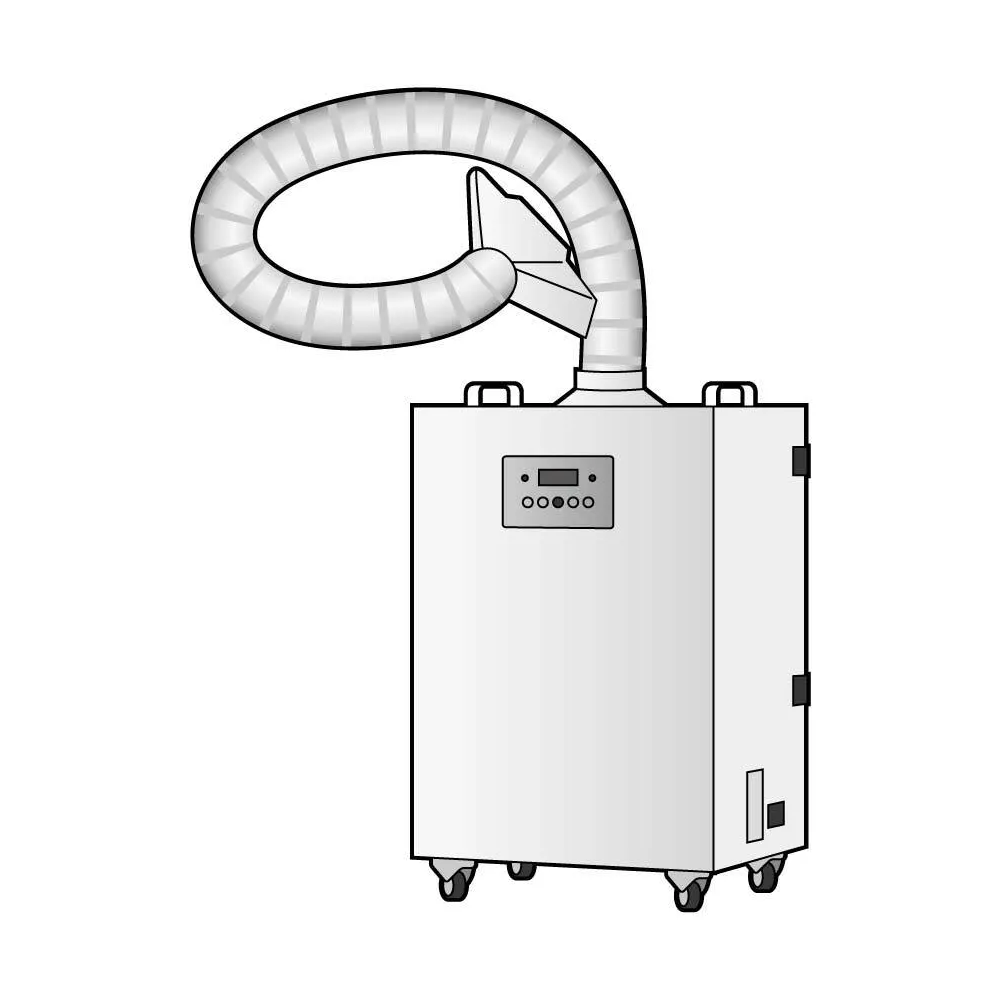

集塵機などの換気設備の用意
金属ヒュームの吸引を防ぐため、集塵機などの換気設備を整えてください。
smartDIYsでは、レーザー光から作業者を守る保護メガネや溶接面、パーテーション、金属ヒュームを除去する排気ファン・集塵機など、安全対策と作業環境づくりに必要な製品をご用意しています。
よくある質問
レーザーのクラス分類はどれになりますか？
SCL200はクラス4となります。一番危険な分類となるため、安全対策が必要です。詳しくは安全基準についてをご覧ください。
保証はどのようなものがありますか？
標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。
金属ヒュームは発生しますか？対策は必要ですか？
SCL200は人体に有害な金属ヒュームが発生するおそれがあります。アーク溶接やプラズマ切断を行う場合、金属ヒュームが健康障害をおよぼす恐れがあるため、健康障害防止対策が義務付けられています（労働安全衛生法施行令、特定化学物質障害予防規則）。レーザークリーニングは上記法令・規則による義務はありませんが、少なからず金属ヒュームが発生するため、集塵機や防じんマスクの使用、換気設備を整えることを推奨しております。
サポートと保証
-
お問い合わせ
お電話・メール・ビデオ通話で、本社のスタッフが対応します。スタッフが訪問しての修理やメンテナンスは行っていません。
-
修理
山梨県の本社に併設した整備工場で対応します。製品を本体ごとお預かりして修理し、修理期間中は代替機の貸し出しもご相談いただけます。
-
保証
製品到着から1年間の標準保証が付いています。有償の延長保証もご用意しています。
-
消耗品・交換部品
弊社に在庫を用意しています。smartDIYs Storeでもご購入いただけます。
製品仕様
| レーザー定格出力 | 200W |
|---|---|
| レーザー波長 | 1064nm |
| レーザー発振方式 | パルス発振 |
| レーザークラス | クラス4 |
| 電源 | AC100V 50/60Hz 10A |
| 電源ケーブル長さ | 5m |
| 最大消費電力 | 1000W |
| 焦点距離 | F254 |
| レーザー照射範囲 | 幅130×高さ130mm ※スイング設定によっては、照射範囲を狭く設定しないとレーザーが正常に照射されない場合があります。 |
| パワー調整範囲 | 10～100％ |
| 周波数調整範囲 | 1~3000kHz |
| パルス調整範囲 | 13~500ns |
| 最大スキャン速度 | 35000mm/s ※照射モード・スイング幅の設定により速度は低下します |
| 照射モード | 直線/楕円/長方形/波線/グリッド/スパイラル/花びら/8の字 |
| 冷却方式 | 空冷 |
| 本体サイズ | 幅330×奥行530×高さ470mm |
| 本体重量 | 約30kg |
| トーチ重量 | 800g |
| トーチケーブル長さ | 4m |
| 推奨作業環境 | 温度：15〜30度 湿度：75%以下 清潔で埃が少ない環境 |
| 推奨保管環境 | 温度：5〜40度 湿度：75%以下 |
※掲載の数値は特定の条件下における設計値または理論値であり、すべての条件下での性能を保証するものではありません。また、製品改良のため、予告なく仕様を変更することがあります。
設置に必要な準備
SCL200の設置には、設置スペースと搬入経路の確保、電源設備、圧縮空気設備、換気・集塵設備、レーザー光を遮る安全区画の設置などの準備が必要です。必要な条件を付帯工事要件書にまとめていますので、ご購入前にご確認ください。
お客様に選ばれる理由
開発から販売・サポートまで自社一貫
smartDIYsは、開発・設計から製造、販売、カスタマーサポートまでを自社で一貫して行うメーカー直販です。本社には技術者が常駐しているため、不具合の原因をすばやく突き止め、ほとんどの修理を本社の整備工場で行えます。
徹底した検査・エージング
中国の自社工場と日本の整備工場の2拠点で、出荷前の検査とエージング（長時間の稼働試験）を行っています。チェックリストに沿って品質を一つひとつ確認し、お客様のもとへお届けしています。
購入前に試せる体験サービス
本社での製品体験、お持ちの素材をクリーニングするお試し加工、お手元で試せるレンタルの3つの体験サービスで、ご購入前にクリーニングの仕上がりや使い勝手を確認できます。

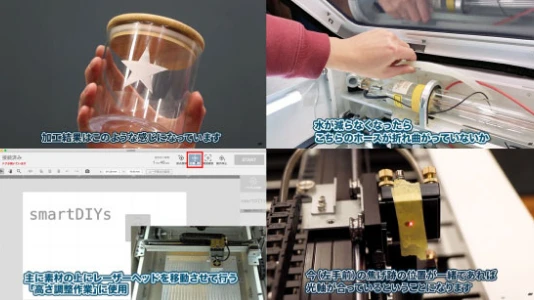

豊富な使い方動画・マニュアル
基本的な使い方やメンテナンスの方法、お客様のお悩みに答える検証動画をYouTubeで公開しています。製品ごとのマニュアルも用意しているので、ご購入前の検討にもお役立てください。
