作業効率UP・外注費の削減を解決する
業務用大型CO2レーザー加工機LC950

本体価格1,137,400円(税込)~

動画で見るLC950

こんなお悩みはございませんか?

  • 大きい素材を切断したい

  • 現行の加工手段に置き換えて効率化を図りたい

  • 試作をスピーディーに行いたい

  • 使用中のCO2レーザー加工機を買い換えたい

  • 新規事業等のスモールスタートに導入したい

  • 加工にかかる外注費を削減したい

LC950は
導入コストの削減によって
作業効率UP・外注費削減を解決する
業務用大型CO2レーザー加工機です。

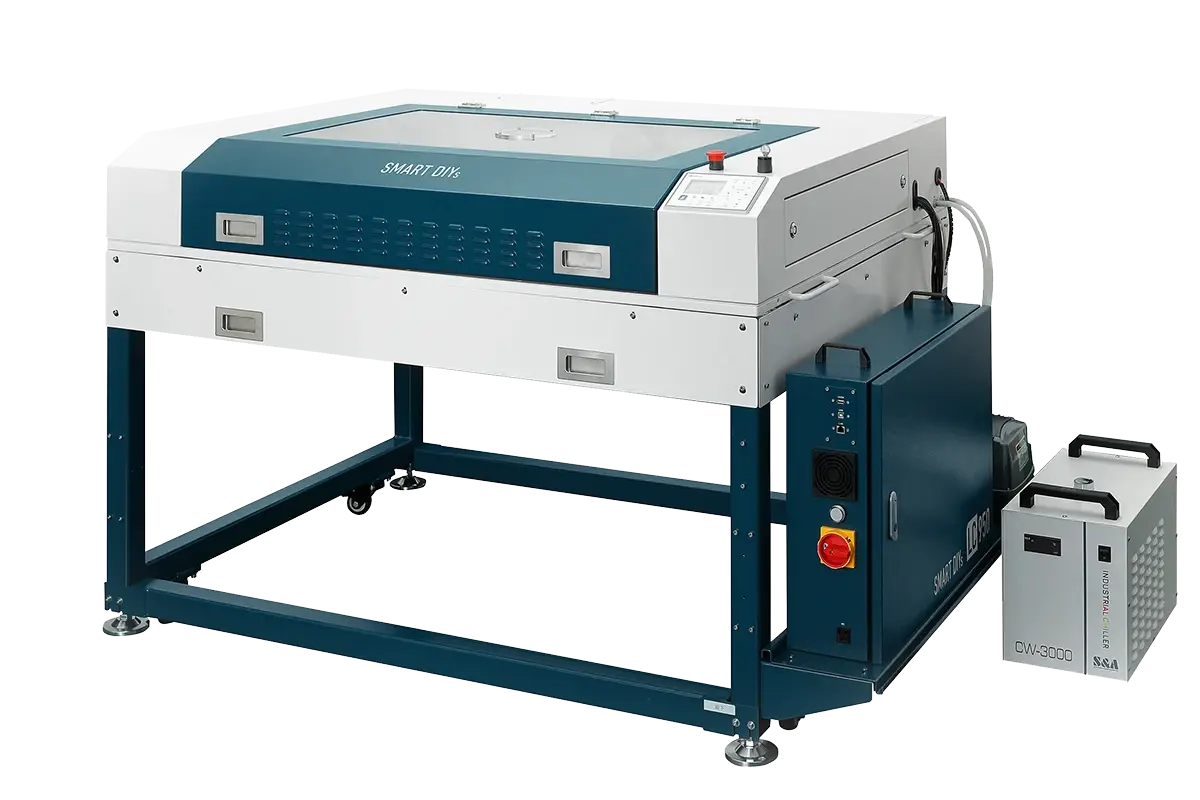

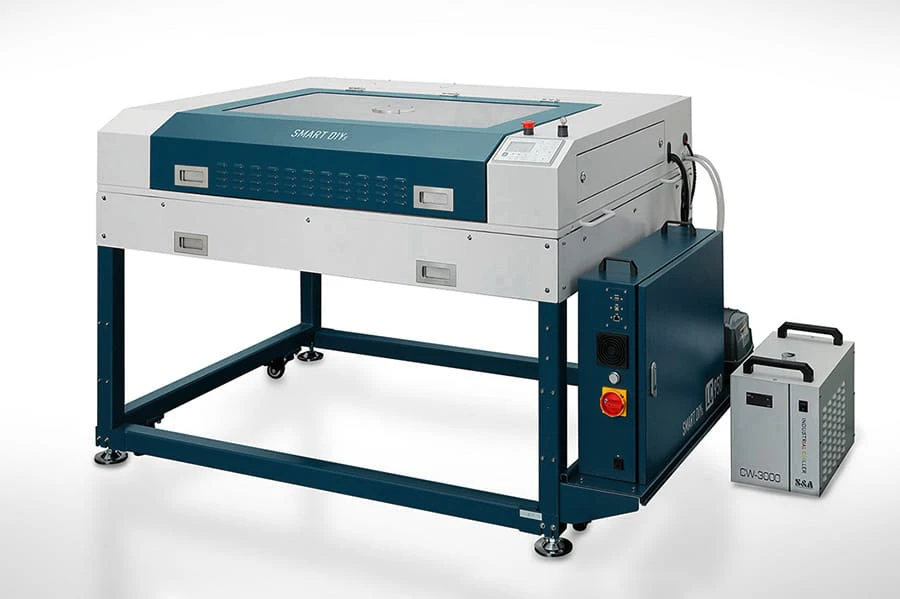

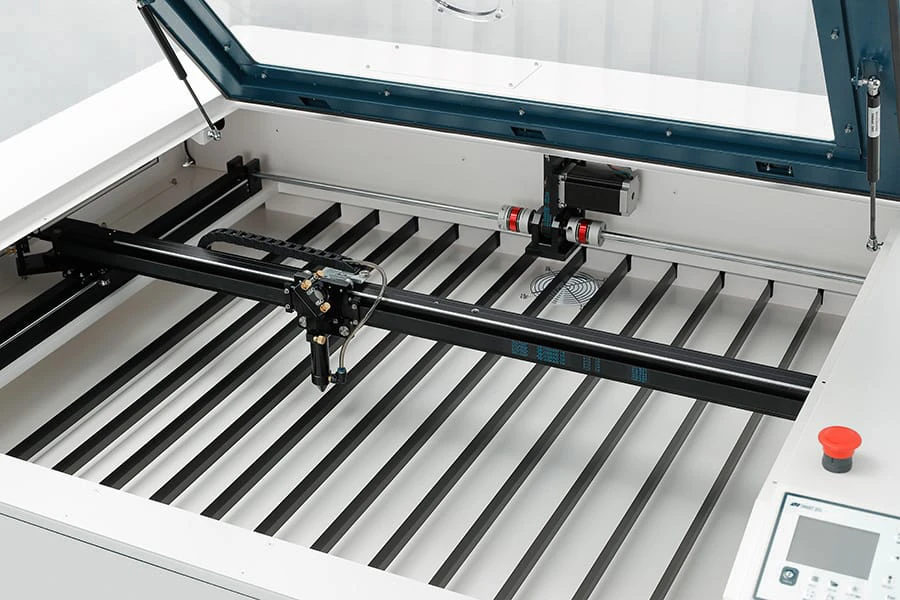

業務用大型CO2レーザー加工機 LC950

その他の特徴

使い慣れた制御用ソフトウェア

使い慣れた制御用ソフトウェア

専用のソフトウェア「SmartDIYs Creator」は、データの取り込みから実際の加工まで行える無償のソフトウェアで、svg、jpg、pngといったさまざまなファイル形式に対応しています。

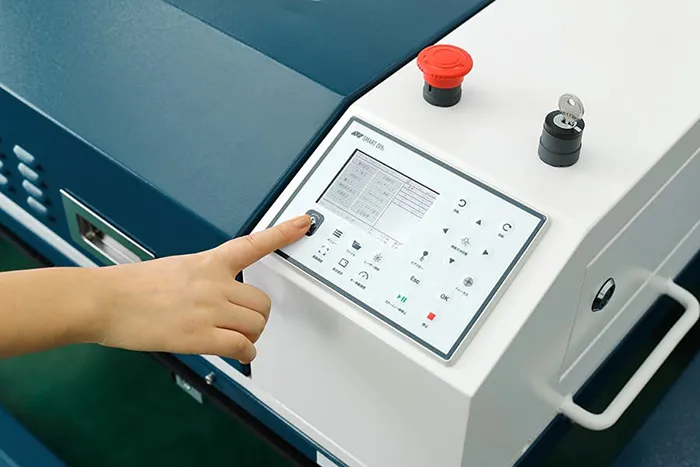

操作用コントローラが本体に搭載

操作用コントローラが本体に搭載

事前にPCから本体にデータを送ることで本体のみで加工が可能に。またUSBメモリを使うことで本体とPCを接続しなくても加工ができます。

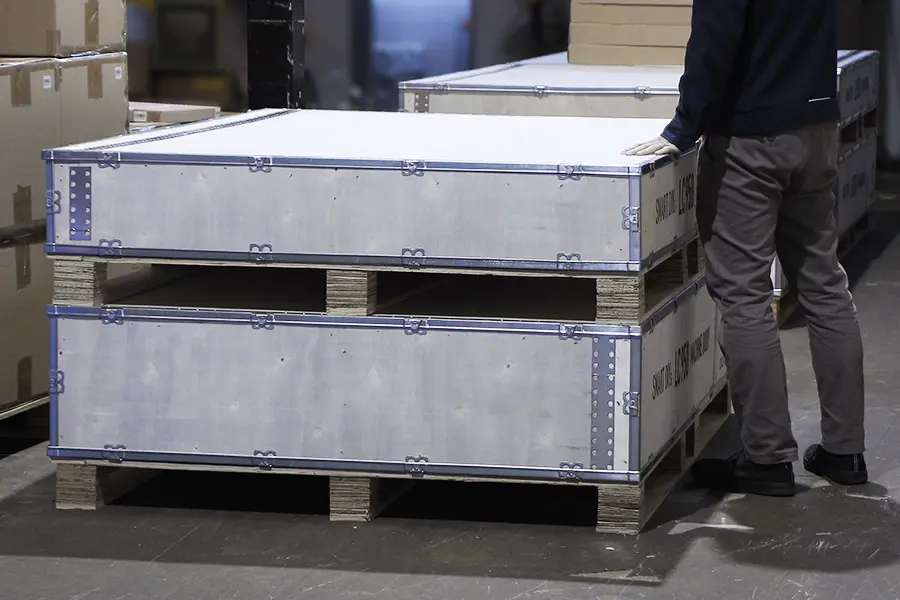

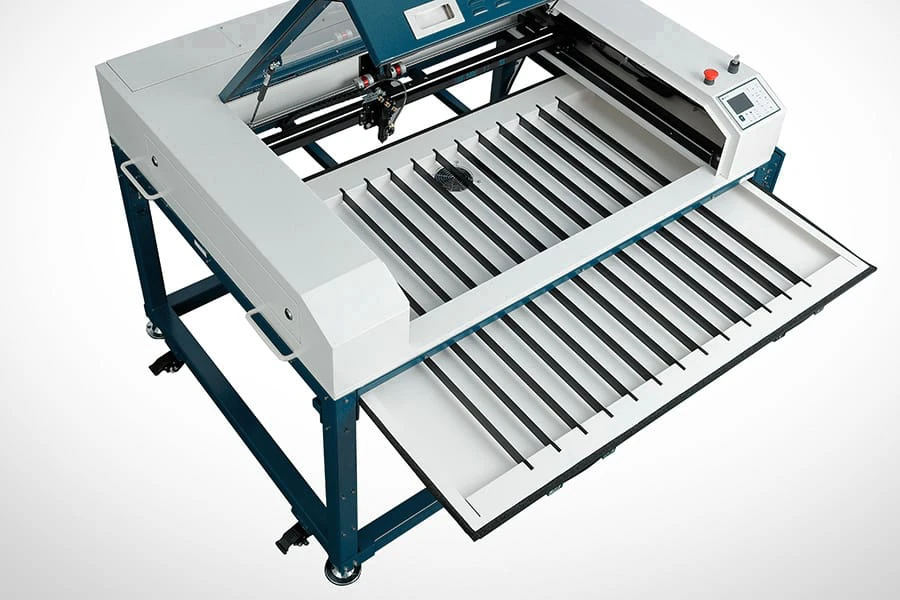

搬入しやすいコンパクト梱包

搬入しやすいコンパクト梱包

本体と架台を別々で梱包した状態でお届けします。そのため、搬入経路が比較的狭い場合でもスムーズに搬入することができます。

加工の幅を広げるオプション

加工の幅を広げるオプション

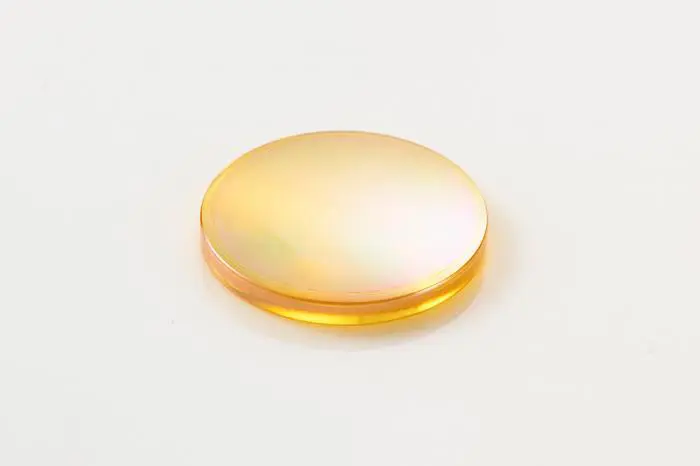

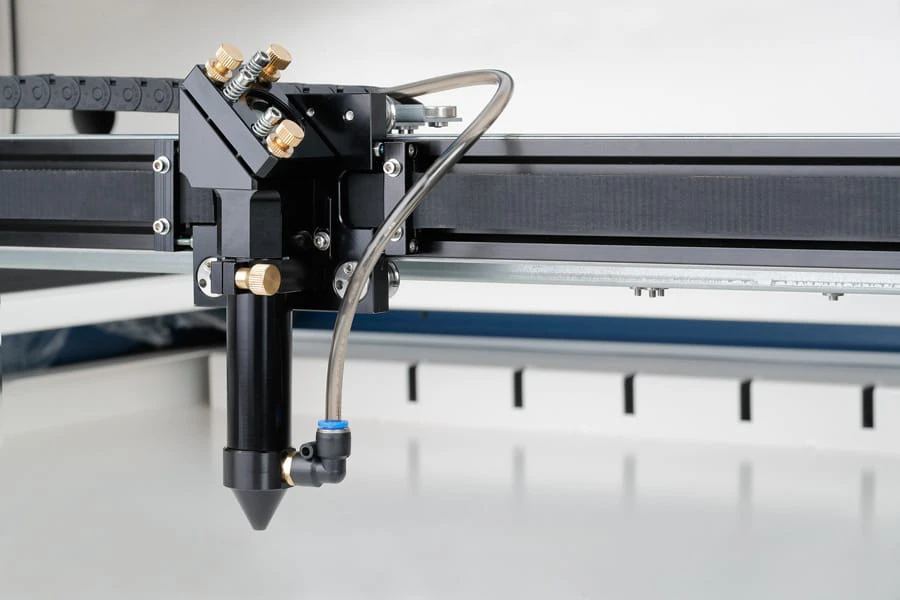

刻印・切断それぞれに適した2種類の集光レンズ、円形素材に加工するための回転軸、底板を外して使用する際に素材を置く昇降リフト等、幅広い用途に適したオプションがございます。

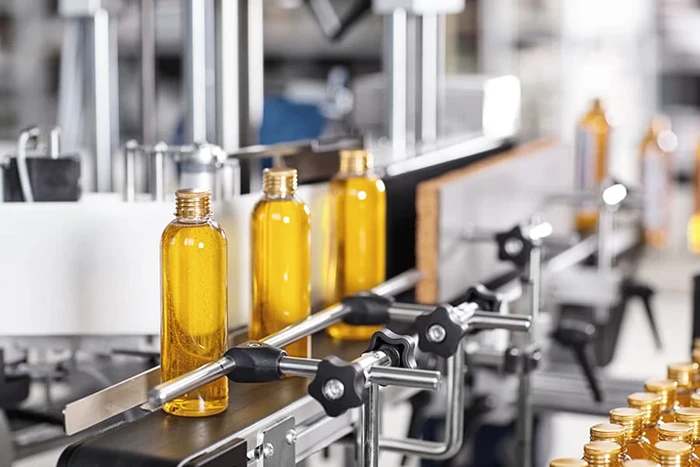

生産ラインに自由に組み込みが可能

生産ラインに自由に組み込みが可能

LC950は外部IF信号で制御可能なため、工場の生産ラインなどに組み込みが可能です。コストパフォーマンスが高いレーザー加工機をぜひご活用ください。

加工例

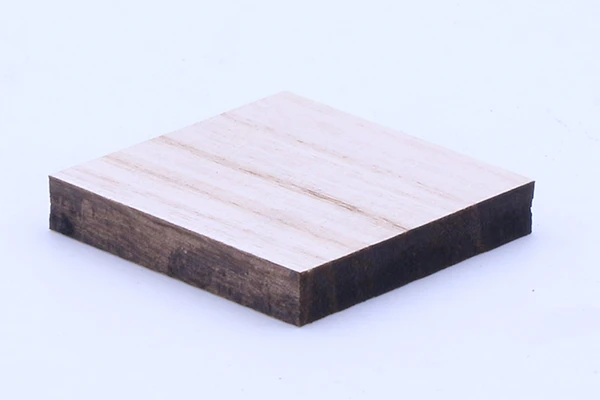

板材 9mm

板材 9mm
速度:1200mm/min
レーザー強度:100%
回数:2回
加工時間:約30秒

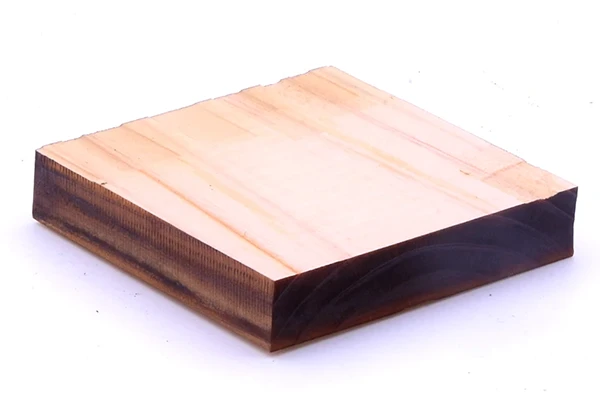

ケヤキ 10mm

ケヤキ 10mm
速度:1000mm/min
レーザー強度:100%
回数:2回
加工時間:約40秒

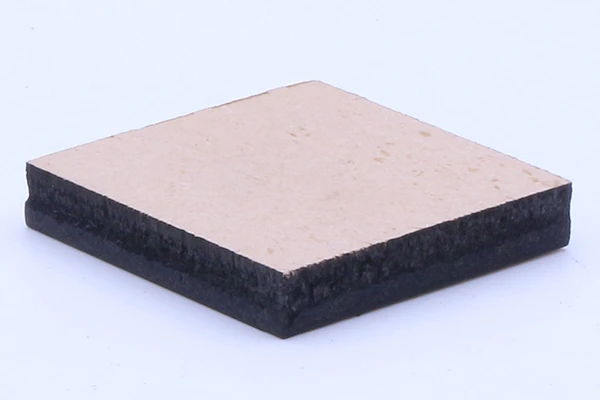

MDF 10mm

MDF 10mm
速度:550mm/min
レーザー強度:100%
回数:3回
加工時間:約1分20秒

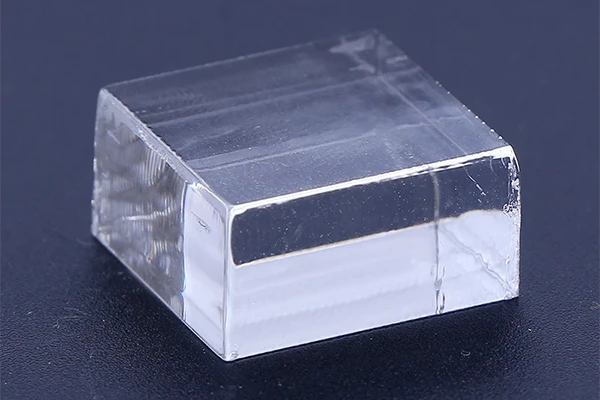

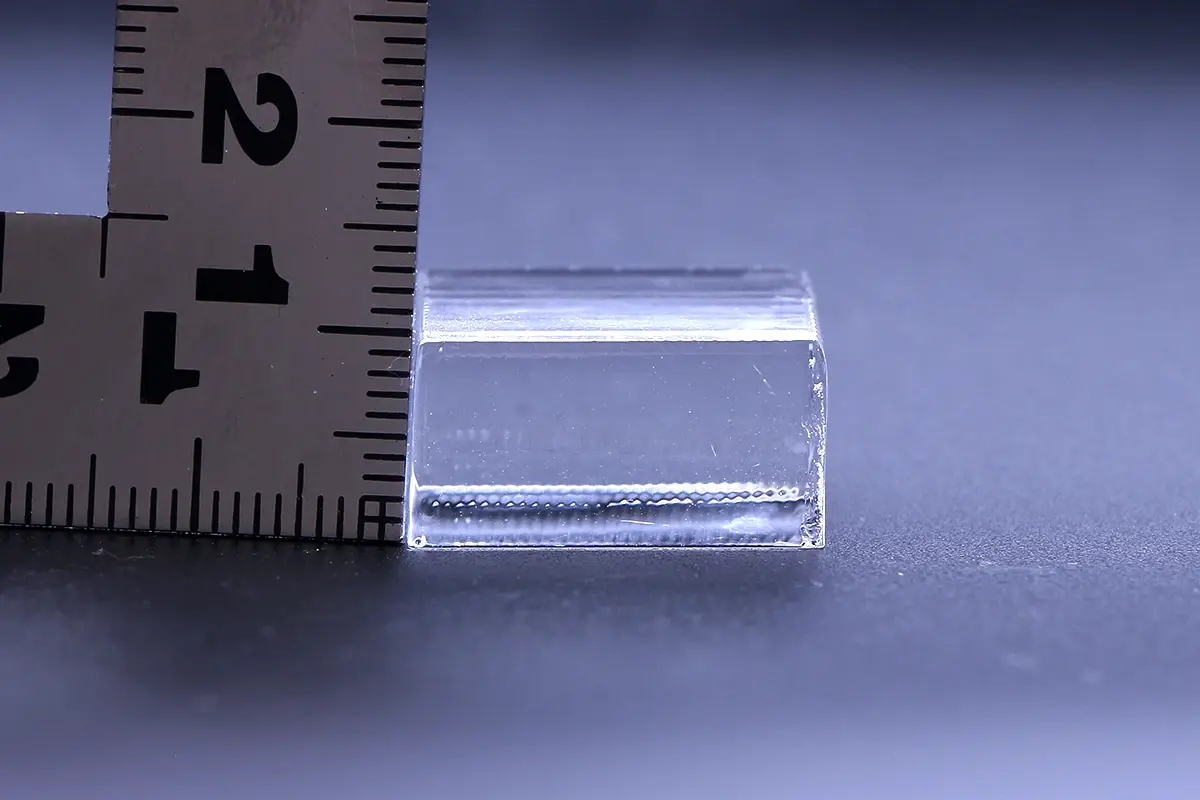

アクリル 10mm

アクリル 10mm
速度:500mm/min
レーザー強度:100%
回数:3回
加工時間:約1分30秒

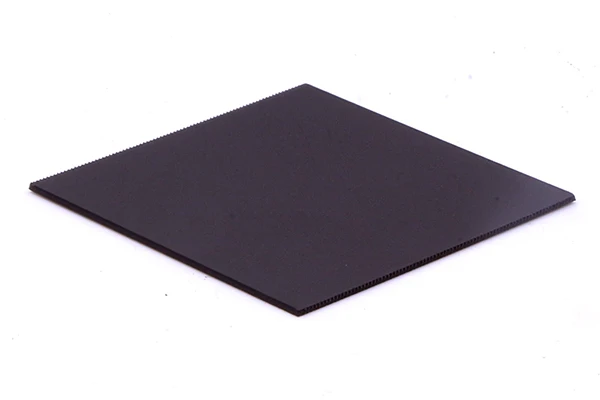

PP樹脂 1mm

PP樹脂 1mm
速度:3000mm/min
レーザー強度:80%
回数:1回
加工時間:約20秒

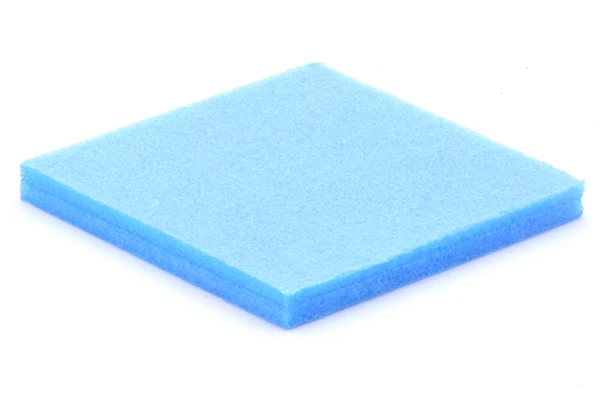

カラーボード 5mm

カラーボード 5mm
速度:8000mm/min
レーザー強度:20%
回数:1回
加工時間:約10秒

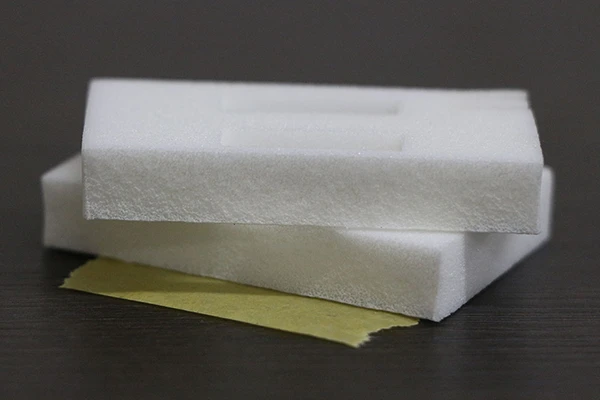

ポリエチレン白

ポリエチレン白
速度:1500mm/min
レーザー強度:80%
回数:1回
加工時間:約10秒

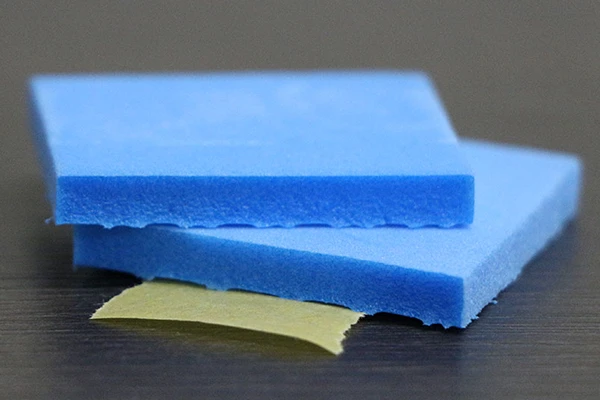

ポリエチレン青

ポリエチレン青
速度:3000mm/min
レーザー強度:80%
回数:1回
加工時間:約10秒

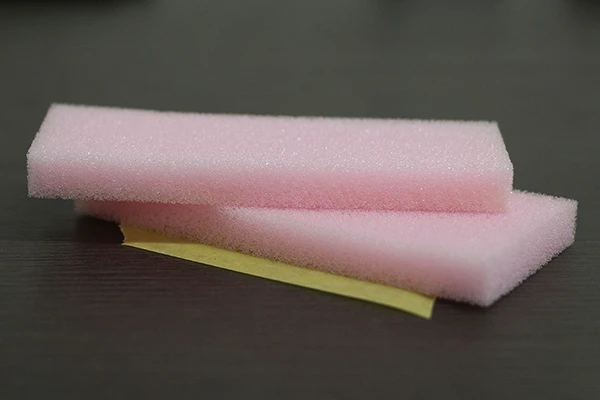

ポリウレタン

ポリウレタン
速度:10000mm/min
レーザー強度:50%
回数:1回
加工時間:約10秒

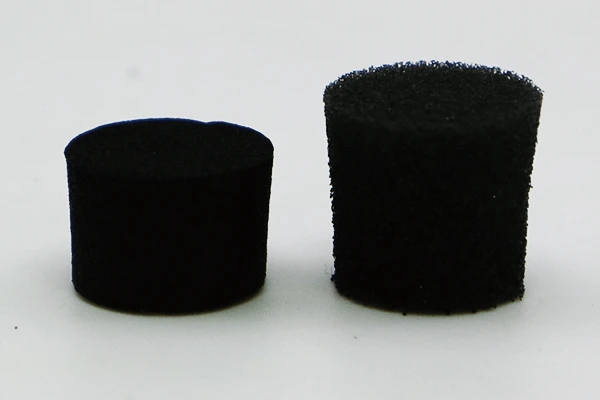

スポンジ 10mm/14mm

スポンジ 10mm/14mm
加工時間:各5秒程

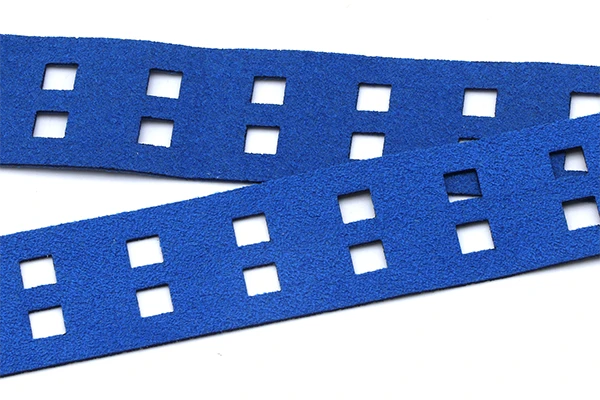

スエード

スエード
速度:4000mm/min
レーザー強度:30%
回数:1回
加工時間:約1分50秒

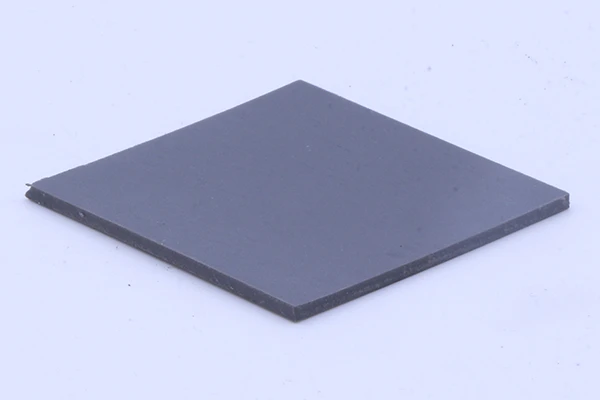

ゴム 2mm

ゴム 2mm
速度:600mm/min
レーザー強度:100%
回数:1回
加工時間:約40秒

対応素材

加工できる素材

木材、アクリル、樹脂、革、紙、布、繊維、石材、ゴム等

加工できない・苦手な素材

ガラス、金属、塩ビ(PVC)、エポキシ樹脂、カーボンファイバー

塩ビやエポキシ樹脂などが含まれている素材を加工すると人体に有毒なガスが発生します。さらに加工機本体にサビが生じてしまうため使用しないでください。

オプション

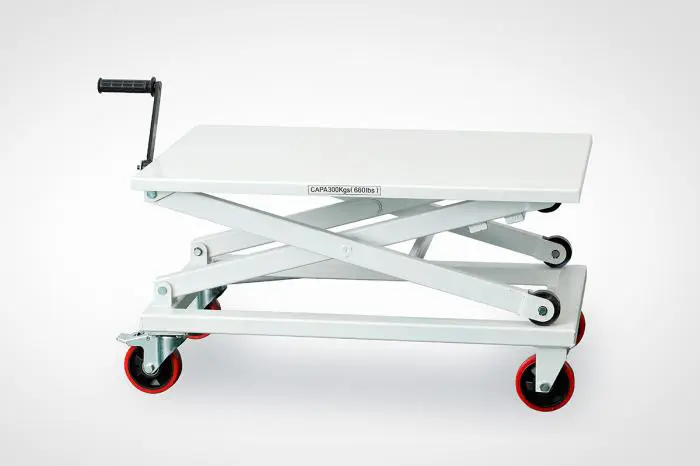

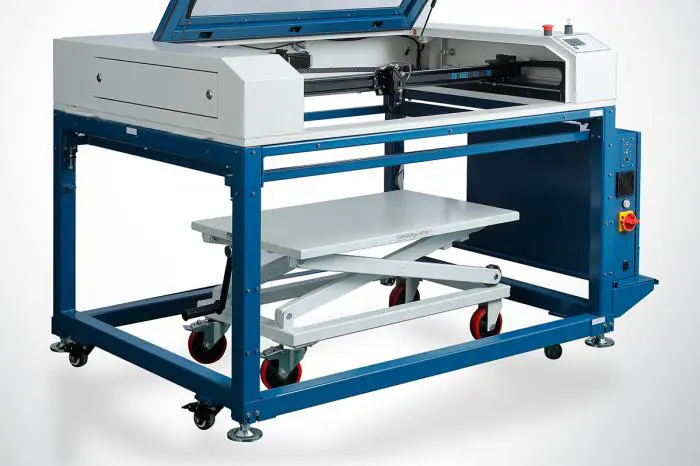

昇降リフト

昇降リフト

加工ベッドを取り外した場合、昇降リフトを製品の下に置くことで素材の高さを調節できるので、より楽に加工を行うことができます。

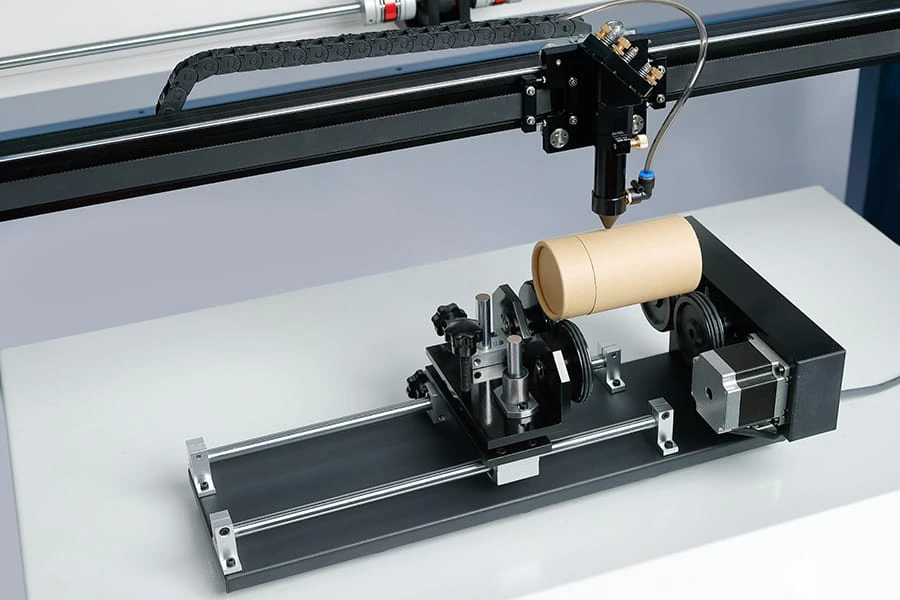

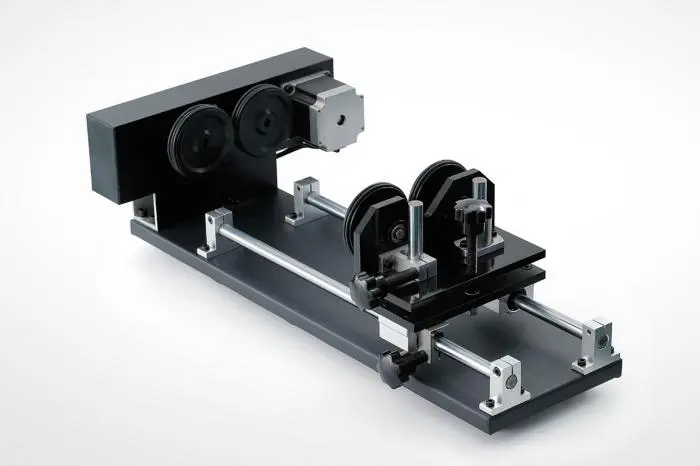

回転軸

回転軸

円柱状のものを加工する際に必要なオプションです。レーザー照射に合わせて素材が回転するため、素材の表面すべてに刻印することが可能になります。

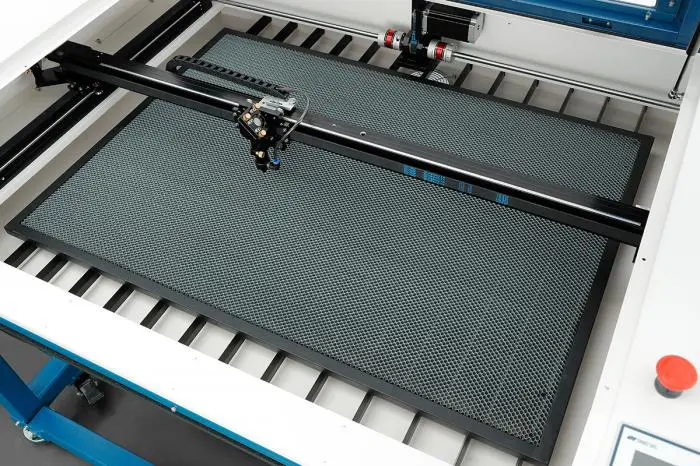

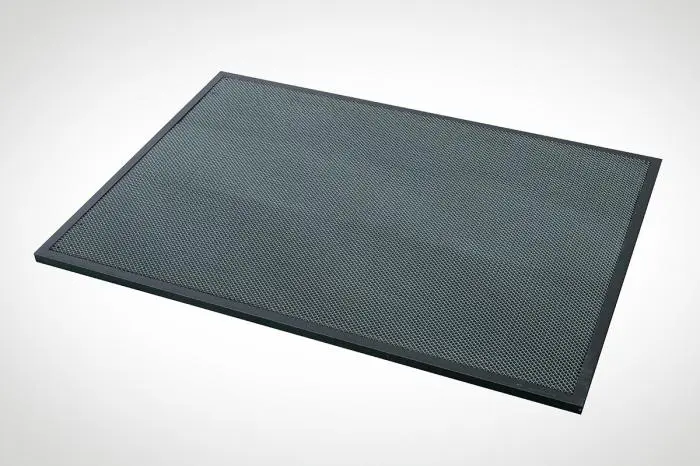

ハニカムテーブル

ハニカムテーブル

加工ベッドは一定間隔で薄い板が並んでいます。細かいデータの加工を行うと加工ベッドから素材が脱落してしまうため、その場合は目の細かいハニカムテーブルをご使用ください。

おかげさまで
累計出荷台数

1,000台突破

主な導入業種

  • 樹脂製品・
    試作受託製造

  • 電気機械・銘板製作

  • 学術研究・教育・実習

  • 公的研究機関・
    先端技術研究

  • プロダクトデザイン・
    製品企画

  • 店舗デザイン・内装・
    ディスプレイ

  • 特注家具・木工・
    建具製造

  • 建築設計・模型・
    住宅設備

  • 放送美術・
    イベント舞台設営

  • 伝統工芸・アート・
    クラフト制作

  • アパレル・
    アウトドア用品製造

  • ファブ施設・
    クリエイティブ拠点

など

よくある質問

LC950は組み立て式ですか?

LC950は大きく分けて本体・架台・電装盤・チラー・エアーコンプレッサーで構成されています。本体と電装盤、チラー、エアーコンプレッサーは完成品ですが架台はお客様自身で組み立てていただきます。また架台に本体を設置するといった重量物を持ち上げる作業があるため4人以上での組み立てを推奨します。お客様の元へ届いてから動作確認完了まではおおよそ2〜3時間を見込んでいます。組み立て・設置環境についても合わせてご覧ください。

オプションは何がありますか?

LC950は加工に必要な機械類はすべて付属しているため本体のみで加工が可能ですが、加工を手助けするオプションがございます。昇降リフト、回転軸、1インチレンズ、排気ファン、集塵機、ハニカムテーブル、ノートPCスタンドです。それぞれの詳しい説明はオプションについてをご覧ください。

ランニングコストはどれくらいですか?

ランニングコストは電気代と消耗品になります。消費電力は最大1000W、消耗部品は消耗部品についてをご覧ください。

配送・梱包について教えてください。

LC950は大型の機種となるため配送方法によって送料が異なります。詳しくは配送についてをご覧ください。また製品は木箱に入っておりパレット(板状の台)に載せた状態でお届けします。そのためフォークリフトやハンドパレットが必須となります。

保証はどのようなものがありますか?

標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。

故障・不具合発生時はどのような対応になりますか?

LC950は大型の製品のため、本体ごとのお預かりはできません。故障・不具合が発生した場合は、不具合のある部品をお預かりして修理します。部品の取り外しや交換の手順は、マニュアルや動画、ビデオ通話でご案内します。弊社のスタッフが訪問しての修理は行っていません。

安全対策・作業環境

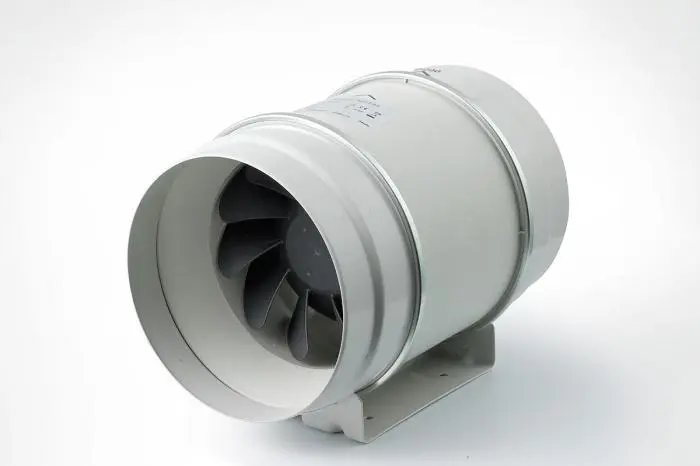

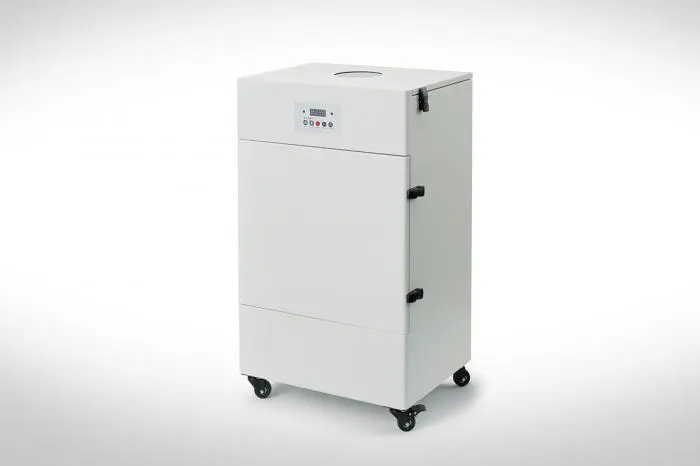

保護メガネ・溶接面・パーテーション・排気ファン・集塵機

LC950は、使用方法を誤ると重大な人身事故や火災につながるおそれがある工作機械です。危険性を十分にご理解のうえ、ご購入・ご使用ください。

smartDIYsでは、レーザー光から作業者を守る保護メガネやパーテーション、煙や臭い・ヒュームを除去する排気ファン・集塵機など、安全対策と作業環境づくりに必要な製品をご用意しています。

サポートと保証

  • お問い合わせ

    お電話・メール・ビデオ通話で、本社のスタッフが対応します。スタッフが訪問しての修理やメンテナンスは行っていません。

  • 修理

    山梨県の本社に併設した整備工場で対応します。LC950は大型の製品のため、不具合のある部品をお預かりして修理します。

  • 保証

    製品到着から1年間の標準保証が付いています。有償の延長保証もご用意しています。

  • 消耗品・交換部品

    弊社に在庫を用意しています。smartDIYs Storeでもご購入いただけます。

製品仕様

レーザー方式 CO2レーザー80W
レーザー管の種類 ガラス管
レーザークラス クラス2に準拠(底板を外した場合はクラス4)
加工エリア 幅950×奥行650mm
加工できる素材の高さ 80mm
最高速度(X軸) 48000 mm/min
最高速度(Y軸) 39000 mm/min
加速度(X) 50000 mm/s2
加速度(Y) 3000 mm/s2
モーションシステム ステッピングモーター
本体サイズ 幅1776×奥行1150×高さ1100mm
重量(本体+架台) 約250kg
連続使用時間 30分
電源 AC 100V 50/60Hz
最大消費電力 1000W
推奨作業環境 温度:10〜30度 湿度:75%以下 清潔で埃が少ない環境
推奨保管環境 温度:5〜40度(5度以下になる場合は不凍液の使用を推奨) 湿度:75%以下
標準装備 チラー、エアーコンプレッサ、レーザーポインター、2インチレンズ、架台
オプション 昇降リフト、回転軸、1インチレンズ、排気ファン、集塵機、ハニカム、ノートPCスタンド
価格(税込) ¥1,137,400

※掲載の数値は特定の条件下における設計値または理論値であり、すべての条件下での性能を保証するものではありません。また、製品改良のため、予告なく仕様を変更することがあります。

設置に必要な準備

LC950の設置には、設置スペースと搬入経路の確保、電源設備(単相100V)、付属チラー用の冷却水、排気設備、高周波利用設備許可申請(電波法)などの準備が必要です。必要な条件を付帯工事要件書にまとめていますので、ご購入前にご確認ください。

注意事項

  • レーザー加工機は、使い方を誤ると火災の恐れがある加工機です。安全に使用するために火災の予防についてをご覧ください。
  • 塩化ビニル(塩ビ・PVC)は、燃焼すると「塩化水素」と呼ばれるガスが発生します。このガスは人体に有毒かつ加工機本体を腐食させてしまうため、すべてのレーザー加工機において塩化ビニルの加工は禁止としています。詳しくは塩化ビニルの加工についてをご覧ください。
  • LC950を設置・使用する場合、電波法に基づいた高周波利用設備の許可申請が必要です。詳しくは高周波利用設備許可申請についてをご覧ください。

smartDIYs製品をご利用のお客様

お客様 お客様

ソニー株式会社
 オムロンスイッチアンドデバイス株式会社
 電通株式会社 株式会社ブリヂストン
 株式会社JVCケンウッド
ヤマハモーターパワープロダクツ株式会社
 キヤノン株式会社 ヤフー株式会社
 株式会社キングジム 株式会社ニッセイエコ
 三菱製紙株式会社 他多数

メディア掲載 メディア掲載

お客様に選ばれる理由

開発から販売・サポートまで自社一貫

開発から販売・サポートまで自社一貫

smartDIYsは、開発・設計から製造、販売、カスタマーサポートまでを自社で一貫して行うメーカー直販です。本社には技術者が常駐しているため、不具合の原因をすばやく突き止め、ほとんどの修理を本社の整備工場で行えます。

徹底した検査・エージング

徹底した検査・エージング

中国の自社工場と日本の整備工場の2拠点で、出荷前の検査とエージング(長時間の稼働試験)を行っています。チェックリストに沿って品質を一つひとつ確認し、お客様のもとへお届けしています。

購入前に試せる体験サービス

購入前に試せる体験サービス

本社での製品体験、ビデオ通話でのオンラインデモ、お持ちの素材を加工するお試し加工の3つの体験サービスで、ご購入前に加工の仕上がりや使い勝手を確認できます。

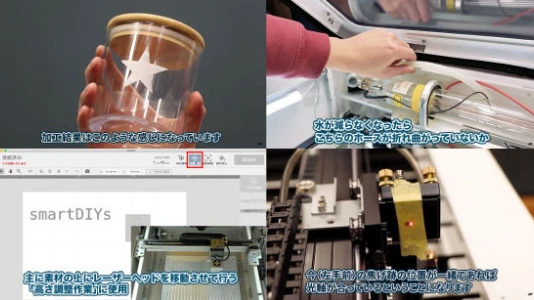

豊富な使い方動画・マニュアル
