金属・樹脂の刻印を
あなたの手で、思いのままに。

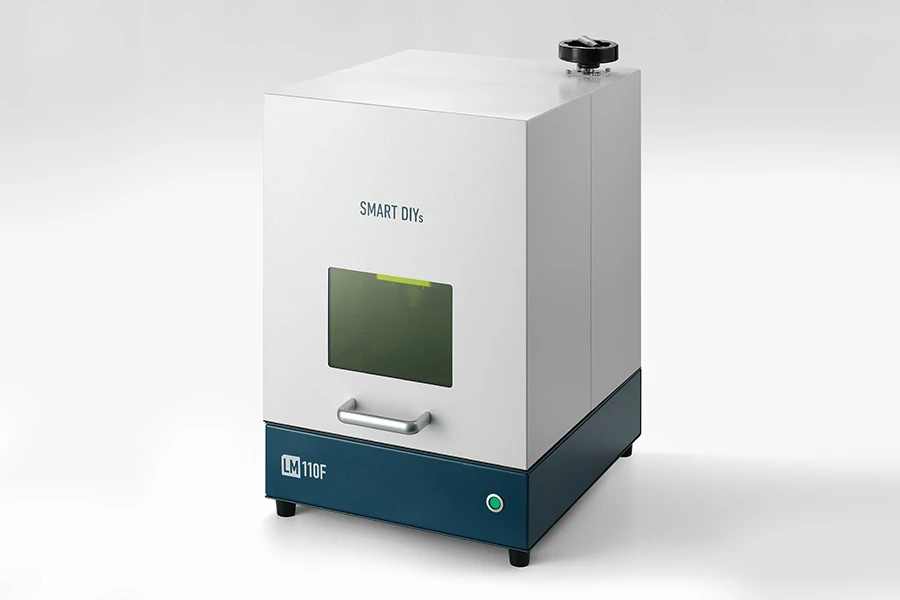

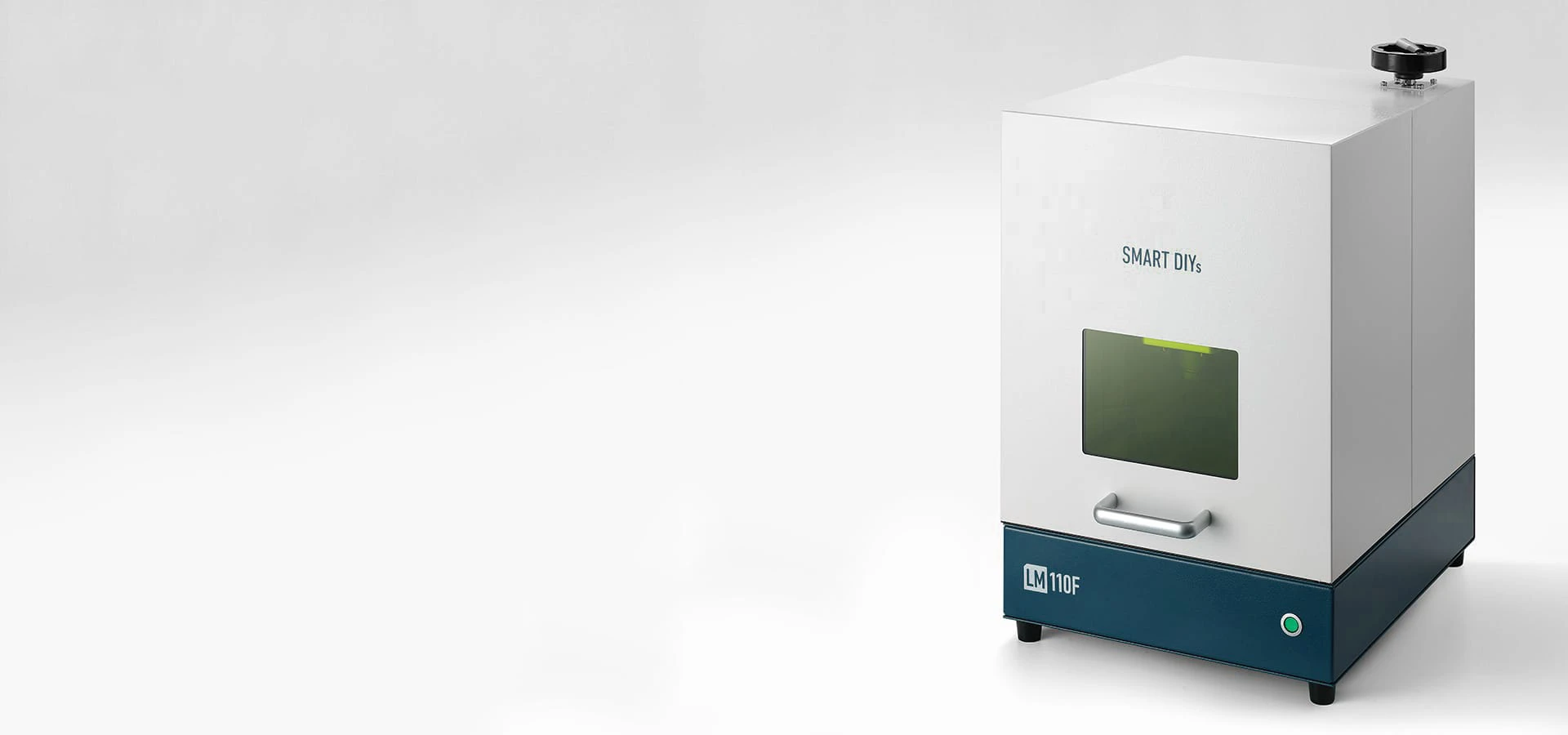

LM110FLM110Mファイバーレーザーマーカー
「LM110F」「LM110M」

¥539,000~(税込)

LM110F・LM110Mは
金属に刻印できる
レーザーマーカーです

LM110Fプロモーション動画 再生ボタン

プロモーションビデオ

LM110Fセットアップ&加工手順動画 再生ボタン

セットアップ&加工手順

LM110Mカラーマーキング動画 再生ボタン

【LM110M】ステンレスへのカラーマーキング

LM110F・LM110Mなら
例えばこんな加工ができます

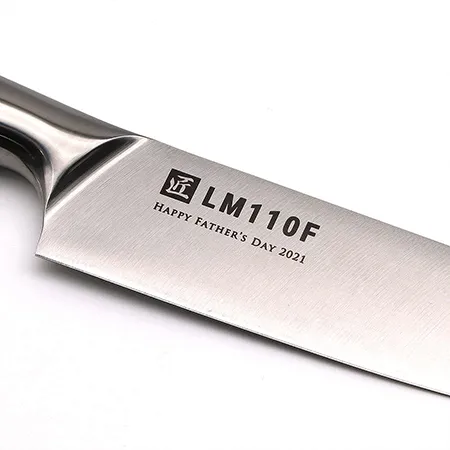

包丁・調理器具のロゴ刻印

包丁・調理器具のロゴ刻印

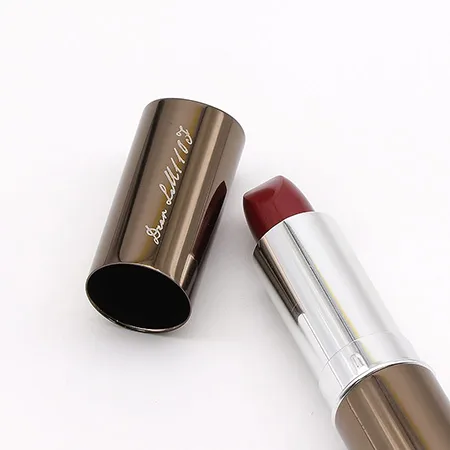

化粧品の名入れ・メッセージ

化粧品の名入れ・メッセージ

サイン・表札のエッチング

サイン・表札のエッチング

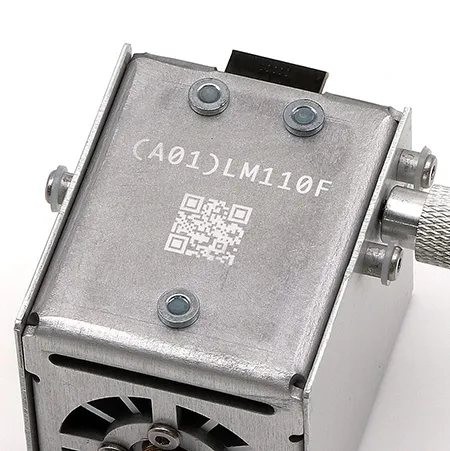

工業製品部品のロット番号

工業製品部品のロット番号

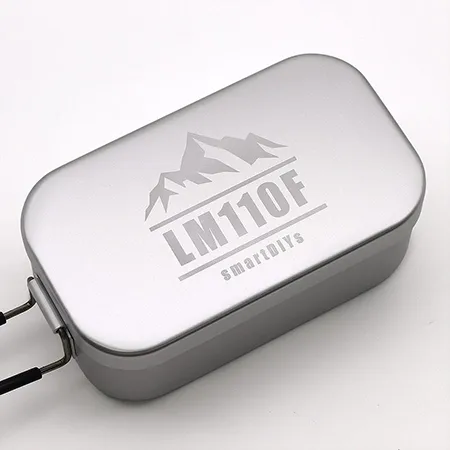

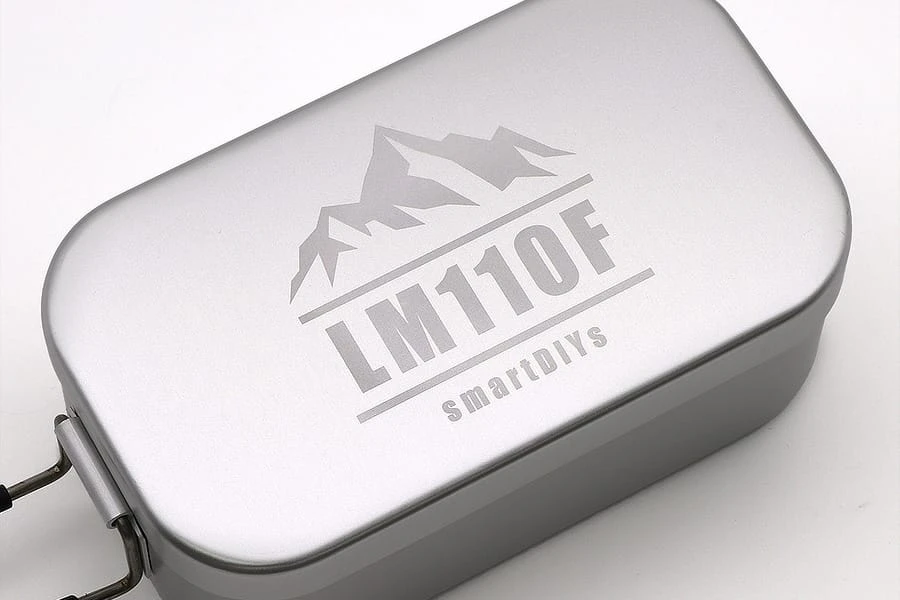

キャンプ用品のグラフィックデザイン

キャンプ用品のグラフィックデザイン

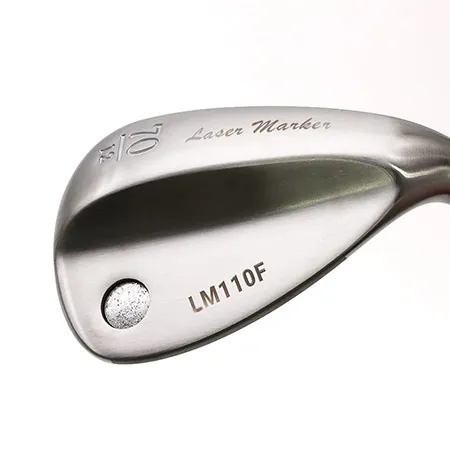

ゴルフクラブのカスタマイズ

ゴルフクラブのカスタマイズ

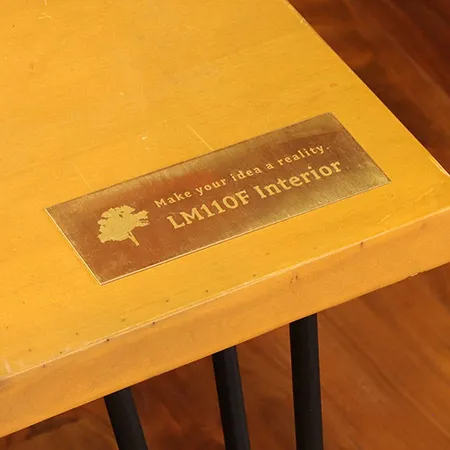

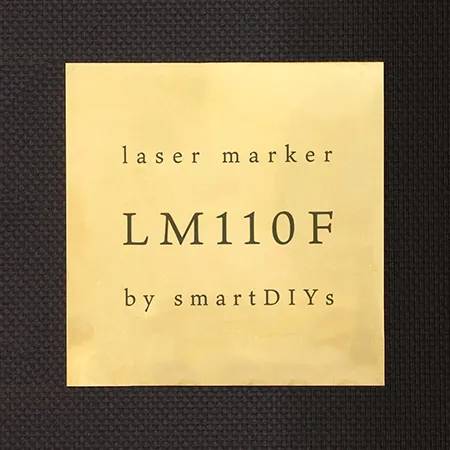

家具製品のロゴプレート

家具製品のロゴプレート

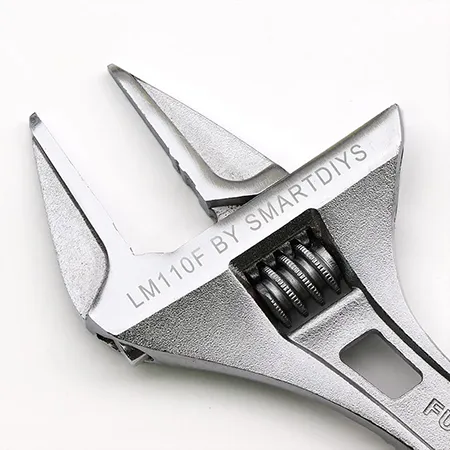

工具のカスタマイズ

工具のカスタマイズ

樹脂の刻印

樹脂の刻印

加工に適した素材

LM110Fはファイバーレーザー搭載のため、アルミ・真鍮・銅など金属の加工に適しています。
また一部樹脂素材にも加工が可能です。

  • アルミ

    アルミ

  • 鉄

    鉄

  • 銅

    銅

  • チタン

    チタン

  • ステンレス

    ステンレス

  • ニッケル

    ニッケル

  • ABS

    ABS

  • ポリカーボネート

    ポリカーボネート

  • 真鍮

    真鍮

  • メッキ

    メッキ

お客様の
ご要望から生まれた
金属・樹脂への刻印を可能にする
レーザーマーカーです。

パーツのロット番号や特別なメッセージの刻印等、手間が多くて外注に任せていた作業もLM110FやLM110Mがあればご自身の作業スペースで素早く仕上げ、生産効率をアップさせます。

金属刻印用レーザーマーカー LM110F / LM110M
あなたのビジネスを加速させる
¥539,000(税込)
あなたのビジネスを加速させる
¥798,600(税込)
NEW
あなたのビジネスを加速させる

より微細な線を描きたい、
品質を極限まで高めたいあなたへ

あなたのビジネスを加速させる

MOPAファイバーレーザーマーカー「LM110M」

標準ファイバーレーザーであるLM110Fとヘッドや本体部のサイズは全く同じのまま、発振器にMOPA型を採用したモデルです。LM110Fで対応できなかった、周波数、パルス幅により詳細に制御された低出力から高出力の印字ができることがLM110Mの最大の魅力です。

¥798,600(税込)
極細文字

0.1mmと極細加工が高精度に

LM110Mは、ダメージレスかつ高ピークパワーのため、描画後の線幅の広がりが抑えられ、線幅が従来比で約1/2となり、全体的な印字品質が格段に向上しました。それにより、従来機種では成しえなかった0.1mmの極小文字も印字が可能となりました。

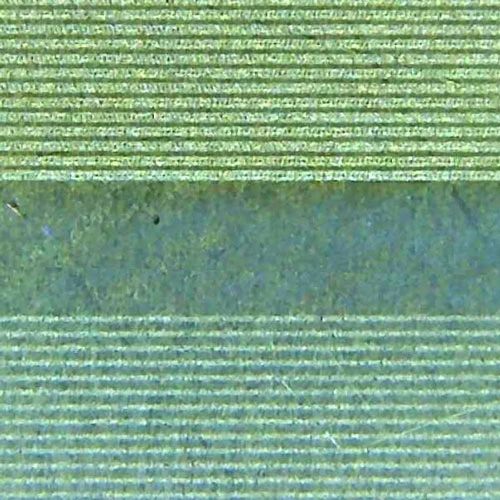

※上:LM110Fで刻印した線、下:LM110Mで刻印した線

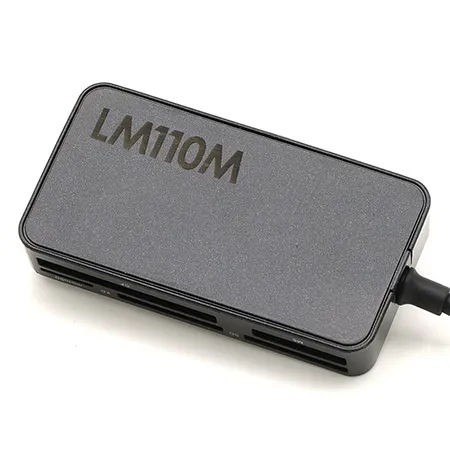

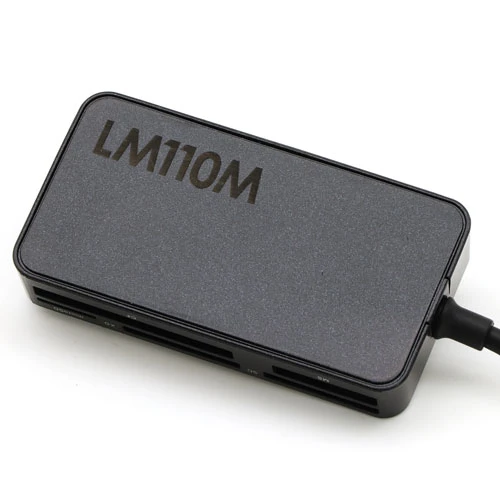

樹脂刻印

樹脂にもハイコントラストに印字

LM110Mでは、金属の他、樹脂素材に対しても、熱の影響を少なくしてシャープな印字が可能になりました。また、レーザー出力の瞬発力が高いため、線と線のジャンプ後のレーザー出力までの待ち時間を短縮することができ、印字時間の短縮と印字品質向上の両方を実現することができます。

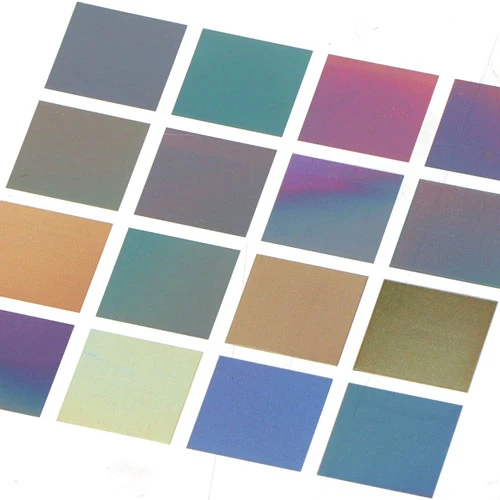

カラーマーキング

インク要らずで鮮やかなカラーマーキング

LM110Mなら、ステンレスやチタンなどの金属素材にカラーマーキングが可能。パルス幅、周波数を個別に設定することで、マーキング時のコントラスト微調整が可能となり、金属に対して色を付けて美しく仕上げることができます。 詳しくはカラーマーキングについてをご覧ください。

MOPAファイバーレーザーとは?

チェックマーク

高性能なファイバーレーザー発振器

チェックマーク

パルス幅(2〜500ns)を設定できる

チェックマーク

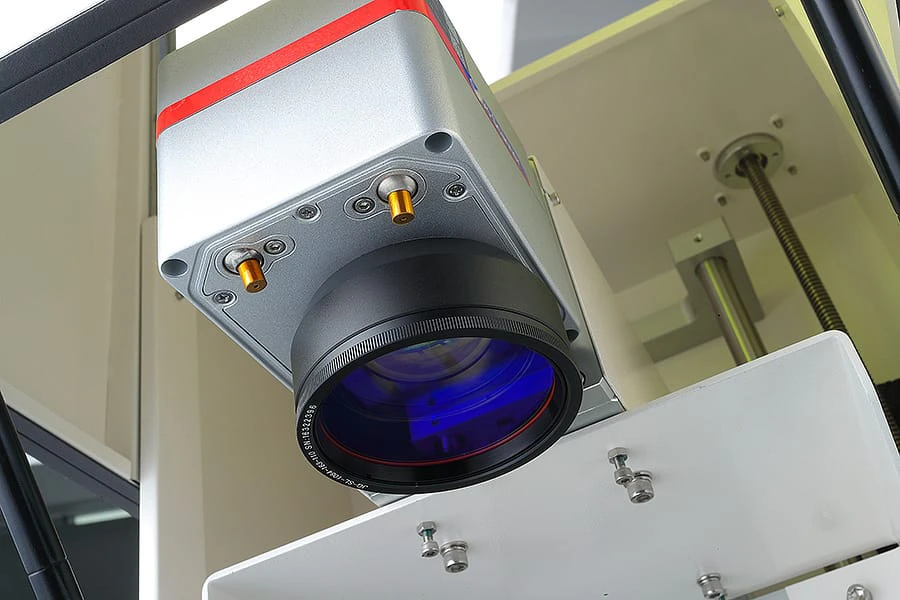

ガルバノスキャナーミラー搭載だから高速で印字できる

ファイバーレーザー発振器の種類の一つで、主発振器出力増幅器(Master Oscillator Power Amplifier)を指します。MOPAは、レーザーの照射時間である「パルス幅」の長短を調整できることで、加工材料への加熱量が調整できます。さらに従来のファイバーレーザーよりも高速に、均一な品質のマーキングを実現できます。

動画で見るLM110F・LM110M

LM110Fのご紹介 再生ボタン

LM110Fのご紹介

ステンレスの刻印 再生ボタン

ステンレスの刻印

セットアップ&加工手順 再生ボタン

セットアップ&加工手順

樹脂素材へのレーザー刻印 再生ボタン

樹脂素材へのレーザー刻印

ステンレスへのカラーマーキング 再生ボタン

ステンレスへのカラーマーキング

シリアルナンバー刻印 再生ボタン

シリアルナンバー刻印

QRコード作成・刻印 再生ボタン

QRコード作成・刻印

アルミ板切断テスト 再生ボタン

アルミ板切断テスト

出荷前検査項目

LM110F/LM110Mは、出荷前に中国工場と日本工場の2拠点で検査を行なっています。 主に中国工場では組み立てを含む出荷前検査を行い、日本工場では組み立て後の製品に異常が無いか、再度検査をしています。 下記では、日本工場で行なっている出荷前検査をご案内します。

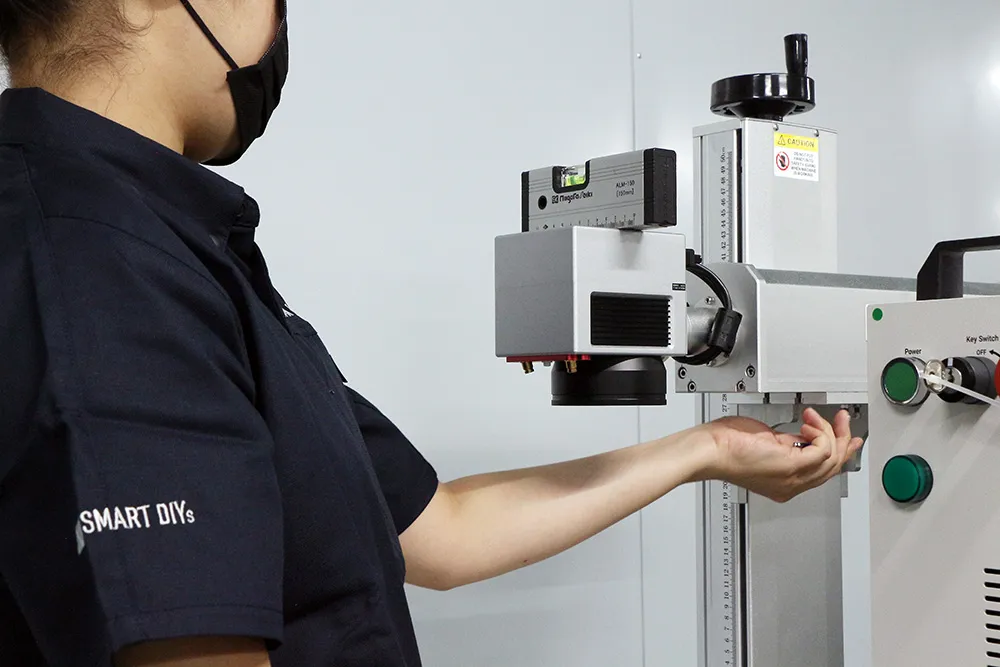

平行・水平確認

足の高さを調整し本体の平行を確認します。また、台に対してレンズが水平か調整します。

平行・水平確認

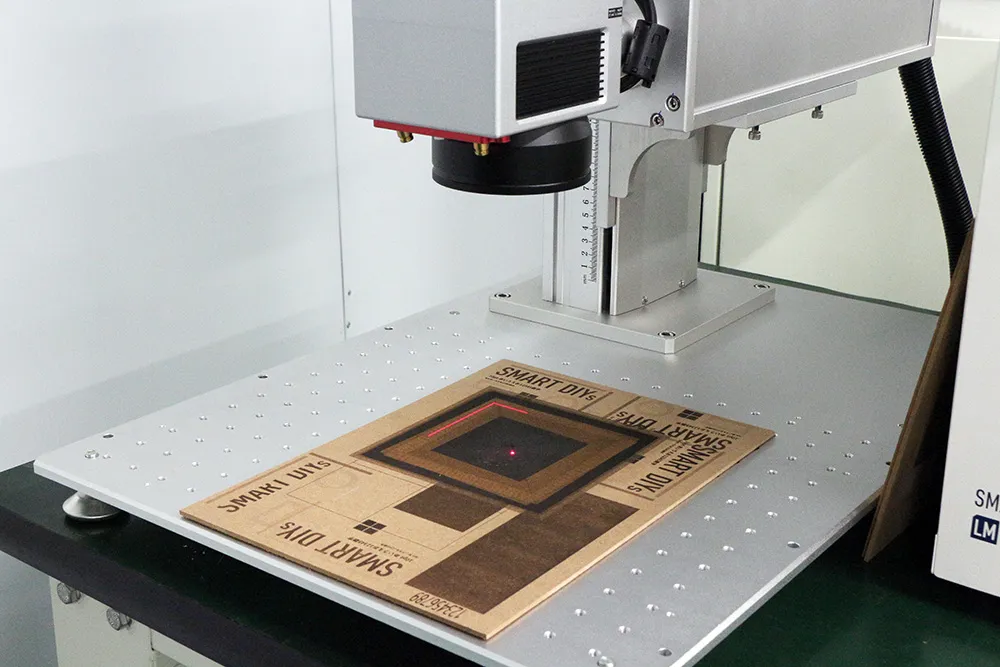

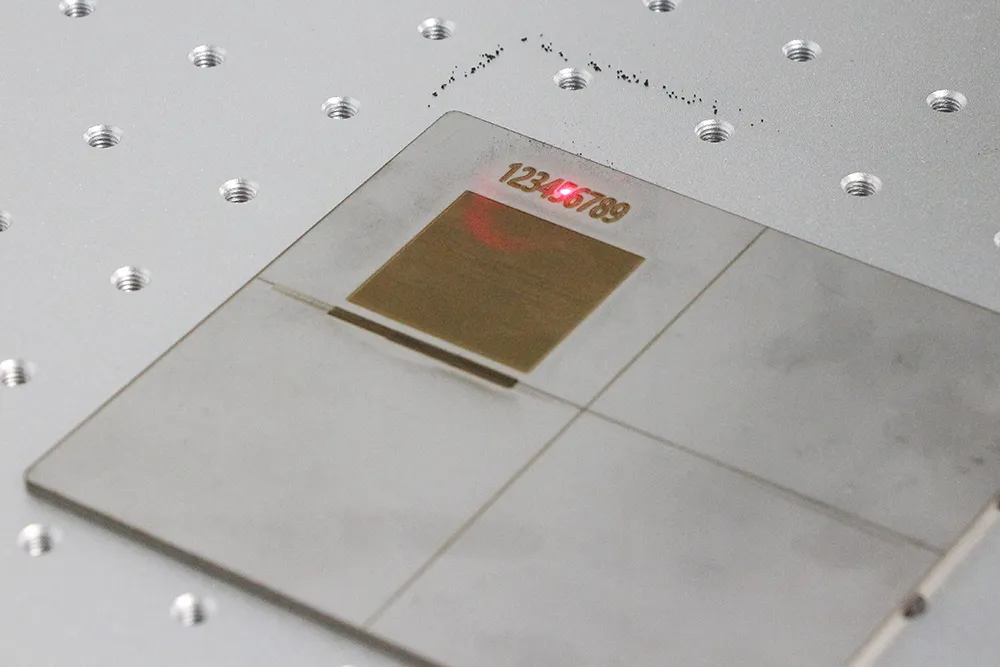

ハッチングのムラ・テキスト刻印のブレ検査

データ上で作成したベタ塗りの四角・文字列が異常なく刻印されるかを確認します。

ハッチングのムラ・テキスト刻印のブレ検査

通電エージング試験

本体が通電した状態で16時間エージングを行います(エージングとは一定の電流を流した状態で耐熱性および耐久性を評価することを指します)。

通電エージング試験

おかげさまで
累計出荷台数

1,000台突破

主な導入業種

  • 精密板金・
    部品受託製造

  • 一般機械・
    産業用設備メーカー

  • 電気・電子部品・
    半導体製造

  • 精密機器・光学・
    医療機器開発

  • 輸送用機械・
    モビリティ製造

  • 樹脂・
    プラスチック製品加工

  • ゴム・皮革・
    木工製品製造

  • 印刷・看板・
    サイン制作

  • 学術研究・教育・
    公的機関

  • 公共団体・宗教法人・
    非営利団体

  • 設計・
    開発エンジニアリング

  • 建設・設備・
    内装工事業

など

よくある質問

加工した部分は何色になりますか?

レーザーマーカーの加工は素材の表面を削るため、光の乱反射が起こり加工部分は白くなります。レーザーのパワーを強めたり、加工スピードを遅くするとだんだんと茶色に近づく傾向があります(素材によります)。ステンレスとチタンのみ黒く発色させることが可能です。詳しくは白黒どっちにする?ステンレスへのマーキングの文字色を変えてみようをご覧ください。

また、LM110Mはステンレスとチタンにカラーマーキングが可能です。詳しくはカラーマーキングについてをご覧ください。

ソフトウェアの対応OSは何ですか?

対応OSはWindows7以降となります。Macは外部の有料ソフト、LightBurnを使用することで操作可能です(サポート対象外)。
なお、ARMアーキテクチャ搭載のWindows PC には対応しておりません。

加工結果はどのような感じですか?

主要素材の加工結果をまとめてありますので加工結果一覧をご覧ください。

金属の切断はできますか?

ごく薄い素材の切断は可能です。0.3mm以下のアルミの切断は加工実績がありますが、他の素材や異なる厚みのものは切断できない場合がございます。

ランニングコストはどれくらいですか?

ランニングコストは電気代のみとなります。消費電力は約275W、消耗部品は特にありません。

オプション品はありますか?

LM110FやLM110Mは本体のみで加工が可能ですが、加工を手助けするオプションがいくつかございます。詳しくはオプションについてをご覧ください。

保証プランはどのようなものがありますか?

標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。

安全対策・作業環境

LM110F/LM110Mは、使用方法を誤ると重大な人身事故や火災につながるおそれがある工作機械です。危険性を十分にご理解のうえ、ご購入・ご使用ください。

保護メガネ・溶接面・パーテーション・排気ファン・集塵機

smartDIYsでは、レーザー光から作業者を守る保護メガネやパーテーション、煙や臭い・ヒュームを除去する排気ファン・集塵機など、安全対策と作業環境づくりに必要な製品をご用意しています。

サポートと保証

  • お問い合わせ

    お電話・メール・ビデオ通話で、本社のスタッフが対応します。スタッフが訪問しての修理やメンテナンスは行っていません。

  • 修理

    山梨県の本社に併設した整備工場で対応します。製品を本体ごとお預かりして修理し、修理期間中は代替機の貸し出しもご相談いただけます。

  • 保証

    製品到着から1年間の標準保証が付いています。有償の延長保証もご用意しています。

  • 消耗品・交換部品

    弊社に在庫を用意しています。smartDIYs Storeでもご購入いただけます。

製品仕様

あなたのビジネスを加速させる あなたのビジネスを加速させる
レーザー方式 ファイバーレーザー 1064nm 20W
レーザークラス クラス2に準拠
スポット径 約0.05mm(理論値)
周波数 30〜60kHz パルス幅の数値による
パルス幅 120ns 連続発振:1ns / パルス発振:2〜500ns
最高速度 ≤4000mm/s
繰り返し精度 ±0.03mm
サイズ 幅385 × 奥行500 × 高さ644mm(突起物含まず)
加工エリア 幅110 × 奥行110mm
加工できる素材の厚さ(高さ) 最大160mm
素材設置可能エリア 幅340 × 奥行370mm
電源 AC 100V 50/60Hz
消費電力 275W
推奨作業環境 温度:10〜30度 湿度:75%以下 清潔で埃が少ない環境
推奨保管環境 温度:5〜40度 湿度:75%以下
重量 約50kg
付属品 ACケーブル、USBケーブル、ダクト取付用フランジ、Tスロットナット(M6)、六角レンチ、外部IF用コネクタ、高さ固定ネジ、キースイッチ用キー、USBフラッシュメモリ(ソフトウェアインストール用)
ソフトウェア対応OS Windows7以降(ARMアーキテクチャ搭載のWindows PC には非対応)
対応画像形式 ビットマップファイル:bmp / jpg / jpeg / gif / tga / png / tif / tiff
ベクターファイル:ai (ver.8) / plt / dxf / jpc / svg / nc / g / gbr / bot / dst

※掲載の数値は特定の条件下における設計値または理論値であり、すべての条件下での性能を保証するものではありません。また、製品改良のため、予告なく仕様を変更することがあります。

注意事項

  • レーザー加工機は、使い方を誤ると火災の恐れがある加工機です。安全に使用するために火災の予防についてをご覧ください。
  • 塩化ビニル(塩ビ・PVC)は、燃焼すると「塩化水素」と呼ばれるガスが発生します。このガスは人体に有毒かつ加工機本体を腐食させてしまうため、すべてのレーザー加工機において塩化ビニルの加工は禁止としています。詳しくは塩化ビニルの加工についてをご覧ください。

設置に必要な準備

LM110F/LM110Mの設置には、設置スペースの確保、電源・接地工事、換気・集塵設備、レーザー光を遮る安全区画の設置などの準備が必要です。必要な条件を付帯工事要件書にまとめていますので、ご購入前にご確認ください。
