金属の切断加工に
安定性と高い精度を
CNCプラズマカッター「PL950R」

1,562,000(税込)

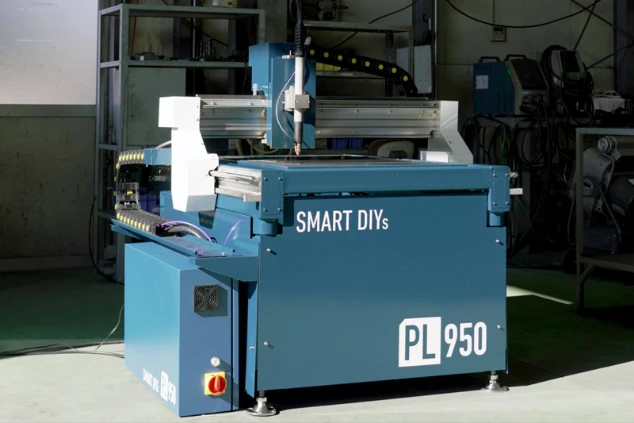

CNCプラズマカッター PL950R 製品外観

PL950Rは金属の切断加工が可能な
CNCプラズマカッターです

プロモーションビデオ

基本的な使い方

75A 厚板の加工

CNCプラズマカッターPL950Rは
ユーザーのお悩みの声から
生まれました(自社アンケートより抜粋)

  • デジタル技術を導入して、金属加工の精度を高めたい

    (40代・建築板金業)

  • 金属加工を外注に依頼する手間とコストを省きたい

    (30代・デザイナー)

  • 金属の切断や加工を内製化したい

    (40代・エンジニア)

  • 高い投資なので国内メーカーから安心して買いたい

    (50代・金属加工業)

  • 試作や小ロット向けのCNCプラズマカッターが欲しい

    (20代・建具屋)

CNCプラズマカッターPL950Rなら
こんな作品が作れます

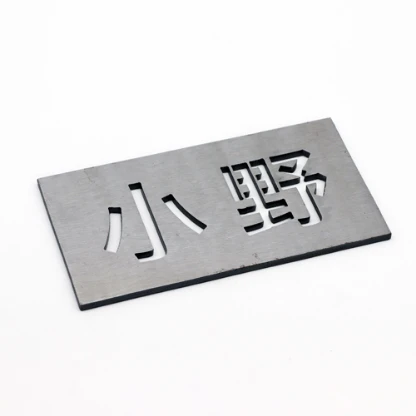

表札

表札

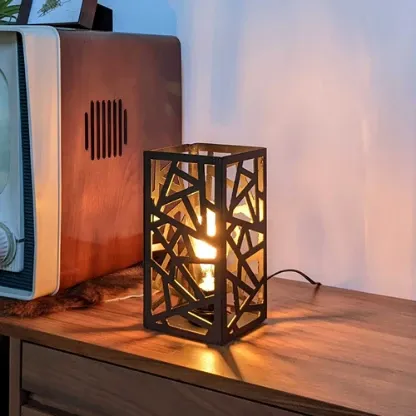

ランプシェード

ランプシェード

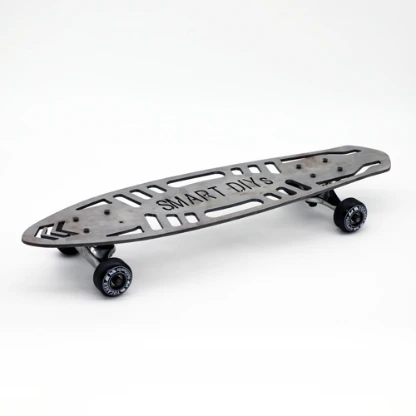

スケートボード

スケートボード

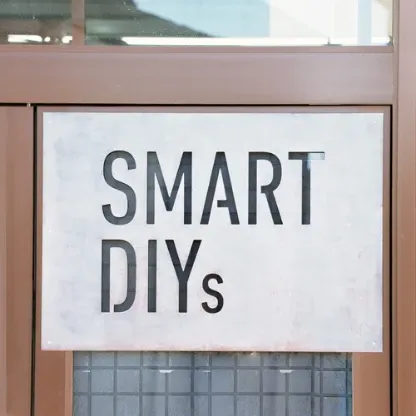

看板

看板

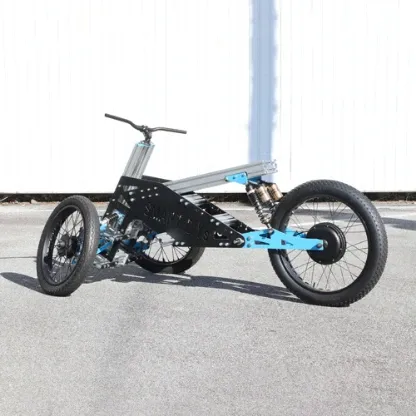

バイク

バイク

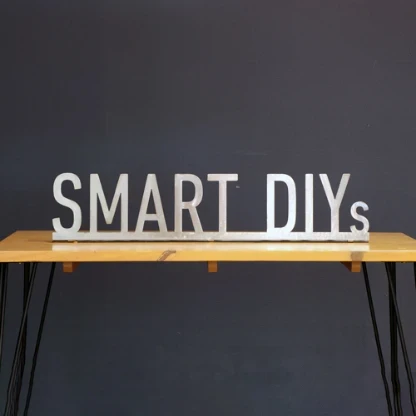

置き看板

置き看板

加工に適した素材

PL950Rは通電する金属であればほとんどの素材を加工することが可能です

  • ステンレス鋼

    ステンレス鋼

  • アルミ

    アルミ

  • 鉄

  • 銅

  • 真鍮

    真鍮

  • チタン

    チタン

Question

そもそも、
プラズマカッターって
どんな加工機?

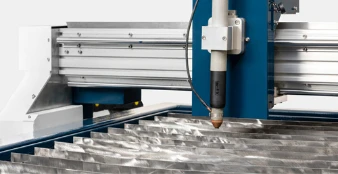

  • 超高熱のプラズマで金属を溶断。

    超高熱のプラズマで金属を溶断。

    プラズマカッターは、トーチと呼ばれる棒の先端についている電極と素材の間にプラズマを発生させ、金属素材を超高熱で溶かし、溶けた部分を高圧のエアで吹き飛ばし、最終的に素材を切断します。

  • 自動式ならより高い精度で加工が可能。

    自動式ならより高い精度で加工が可能。

    一般的には手動式が比較的安価で手に入りやすいものです。しかしPL950Rのような自動式なら、数値情報を元にトーチが自動で動くことで、加工精度を高めながら高速で加工を仕上げることができます。

  • 欧米では家のガレージに置くほど身近なもの。

    欧米では家のガレージに置くほど身近なもの。

    日本ではまだ馴染みのないプラズマカッターですが、自分好みの暮らしを楽しむ気質や文化があるアメリカや欧州諸国では、プラズマカッターを活用し、家のリフォームやオリジナル作品を手軽に制作しています。

Question

他の金属切断機と
何が違うの?

金属を切断する方法は多種多様。
加工素材の厚みや切断精度、加工時間、費用など用途に合わせてお選びください。

プラズマ切断
(PL950R/自動)45Aの場合
プラズマ切断
(手持ち)45Aの場合
レーザー切断
(自動)1000Wファイバーレーザーの場合
CNCルーター
(自動)2.2kwルーターの場合
切断速度 ×
切断精度 ×
切断断面
切断可能な板厚(目安) 45A:10mm程度 12mm程度 6mm程度 -
切断可能素材 軟鋼・アルミ・
ステンレス・鋼
軟鋼・アルミ・
ステンレス・鋼
軟鋼・アルミ・
ステンレス・鋼
アルミなどの柔らかい金属
切断コスト
初期費用 150万円 5万円〜 1,500万円〜 300万円〜
ランニングコスト

電力・エア・
トーチ消耗品

電力・エア・
トーチ消耗品

電力・
アルゴン or 窒素

電力・ビット

メリット レーザー切断より厚い素材の切断が可能。手持ちタイプより安定して精度の高い加工ができる レーザー切断より厚い素材の切断が可能。手作業のため感覚的に操作ができ、加工対象が曲面等でも対応できる。 精細で高品質な切断が可能。多くの種類の金属を切断できる。 木材などの非金属の素材も加工できる。精細な切断はできないが、断面は綺麗。
デメリット 手持ちタイプより初期費用が掛かる。加工後の素材にドロス(金属くず)が付着する。 同一作業を繰り返す場合は、精度が安定しない。習得するまでに時間がかかる。加工後の素材にドロス(金属くず)が付着する。 初期費用やランニングコストが高い。プラズマカッターほどではないが加工後の素材にドロス(金属くず)が付着する。 加工時間がものすごく長い。金属はアルミなどの柔らかい金属しか切断できない。
  • プラズマ切断
    (自動)
    45Aの場合
  • プラズマ切断
    (手持ち)
    45Aの場合
  • レーザー切断
    (自動)
    100Wファイバーレーザーの場合
  • CNC
    ルーター
    (自動)
    2.2kwルーターの場合
切断速度
×
切断精度
×
切断精度
切断可能な板厚(目安)
10mm程度
12mm程度
6mm程度
-
切断可能素材
軟鋼、アルミ、ステンレス、鋼
軟鋼、アルミ、ステンレス、鋼
軟鋼、アルミ、ステンレス、鋼
アルミなどの柔らかい金属
切断コスト
初期費用
150万円
5万円〜
1,500万円〜
300万円〜
ランニングコスト
電力、エア、トーチ消耗品
電力、エア、トーチ消耗品
電力、アルゴン or 窒素
電力・ビット
メリット
レーザー切断より厚い素材の切断が可能。手持ちタイプより安定して精度の高い加工が可能。
レーザー切断より厚い素材の切断が可能。手作業のため感覚的に操作ができ、加工対象が曲面等でも対応できる。
精細で高品質な切断が可能。多くの種類の金属を切断できる。
木材などの非金属の素材も加工できる。精細な切断はできないが、断面は綺麗。
デメリット
手持ちタイプより初期費用が掛かる。加工後の素材にドロス(金属くず)が付着する。
同一作業を繰り返す場合は、精度が安定しない。習得するまでに時間がかかる。加工後の素材にドロス(金属くず)が付着する。
初期費用やランニングコストが高い。加工後の素材にドロス(金属くず)が付着する。
加工時間がものすごく長い。金属はアルミなどの柔らかい金属しか切断できない。
point

スピーディーに精度の高い加工を行いたい方には、CNCプラズマカッターのPL950Rがオススメです。

Question

初期費用はどのくらい使えば採算が取れるの?

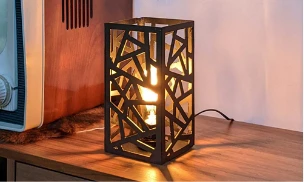

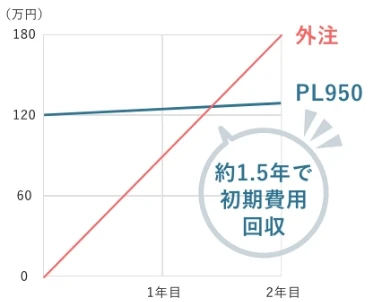

例1:ランプシェードを月10台(年間120台)つくる場合

ランプシェード

<条件>
1台あたり4枚のランプシェードを月10台分(年間120台分)作る

・外注にかかるコスト
 加工代:約90万円/年
・PL950Rを使用した内製にかかるコスト
 素材代+電気代+消耗品代:約8.8万円/年

約1.5年で初期費用回収

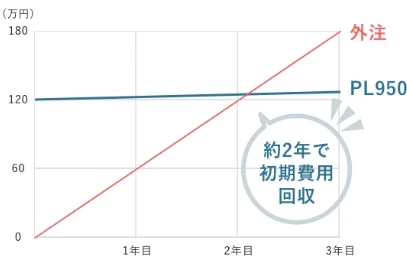

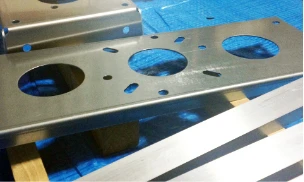

例2:950×450mmの板金を月10枚(年間120枚)つくる場合

950×450mmの板金

<条件>
950×450mmの板金を月10枚(年間120枚)作る

・外注にかかるコスト
 加工代:約85万円/年
・PL950Rを使用した内製にかかるコスト
 素材代+電気代+消耗品代:約25万円/年

約2年で初期費用回収

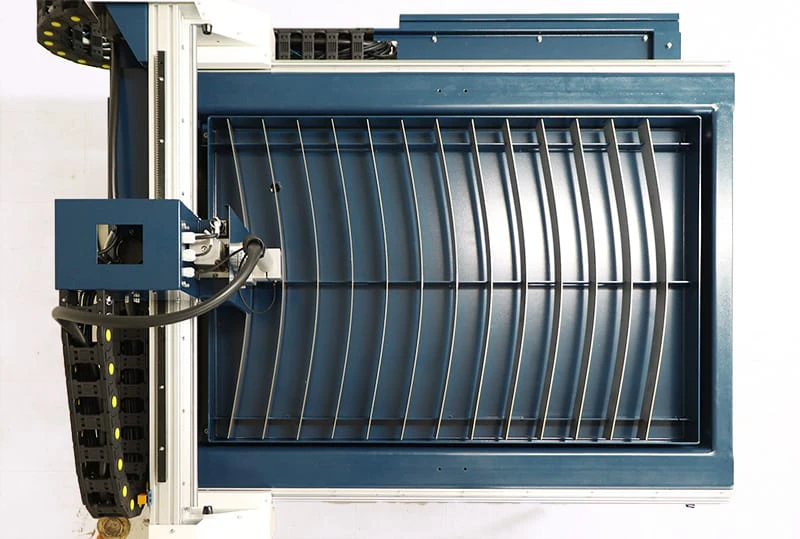

製品詳細

PL950R

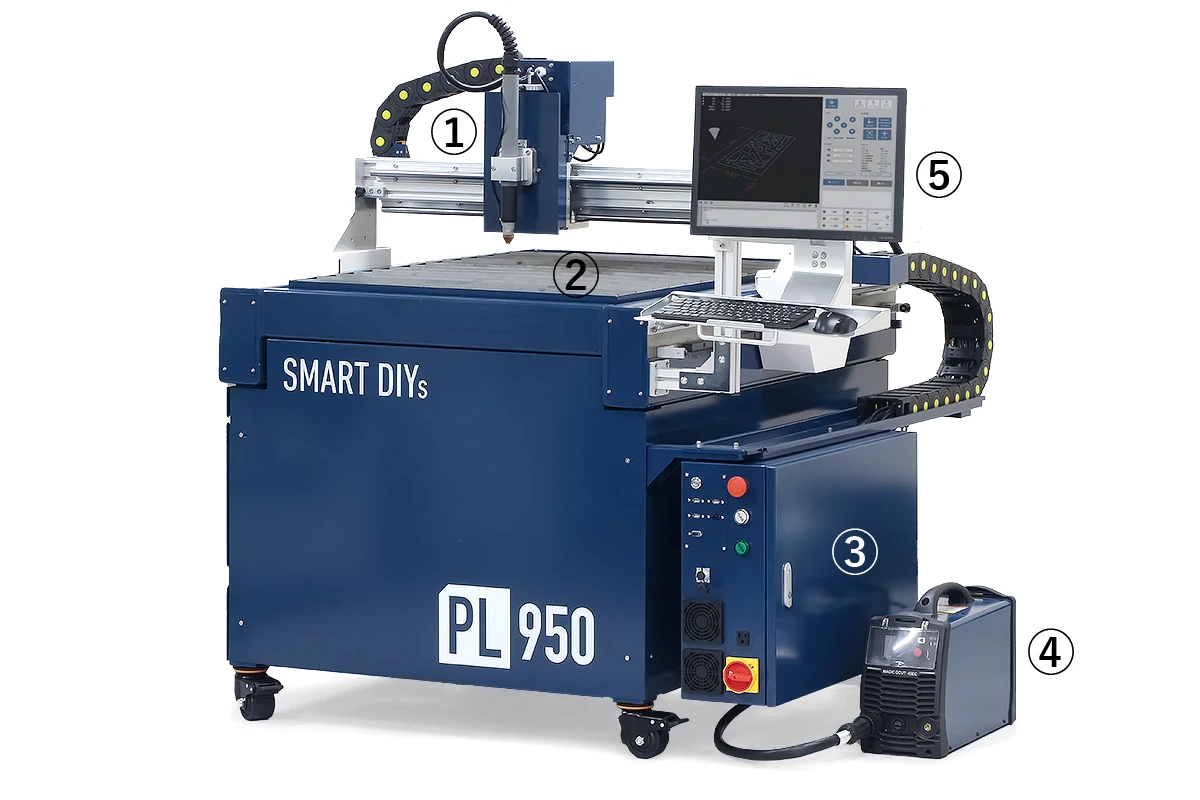

PL950Rに含まれている装備

  • ① トーチ
  • ② ウォーターベッド
  • ③ 電装盤
  • ④ プラズマ電源(自社製品)

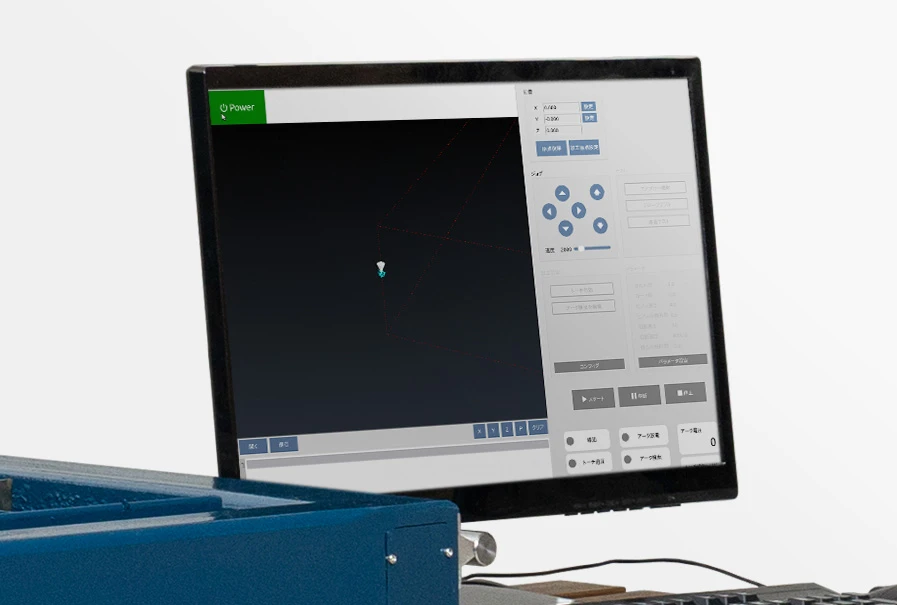

  • ⑤ 操作用PC&モニター&キーボード&マウス
  • ⑥ 無線LANアダプタ

お客様でご用意が必要なもの

  • エアコンプレッサー
  • タンク

オプション品

  • エアフィルター
  • 冷却水

CNCプラズマカッター「PL950R」

45A 1,562,000(税込)
75A 1,881,000(税込)
Question

出力電流
45Aと75Aの違い

PL950Rは出力電流の異なる2種類のプラズマ電源を用意しています。
出力電流が異なると3つの点で違いがあります。

切断できる素材の板厚

出力電流が高いと切断できる素材の最大板厚が厚くなります。

45A
(20~45A)
75A
(20~75A)
10mm 20mm
ステンレス 8mm 15mm
アルミ 10mm 20mm

加工時間

出力電流が高いとより速いスピードで加工することが可能です。

板厚10mmの鉄で50cmの正方形を切り出した場合

45A
(20~45A)
75A
(20~75A)
切断速度:500mm/分
加工時間:240秒
切断速度:800mm/分
加工時間:154秒

切断品質

切断面の品質は電流値でも変化します。高出力の電流を扱うことができると切断品質をさらにコントロールすることができます。
特に融点が高い素材(ステンレスなど)は、高電流での切断でドロスが軽減する傾向にあります。

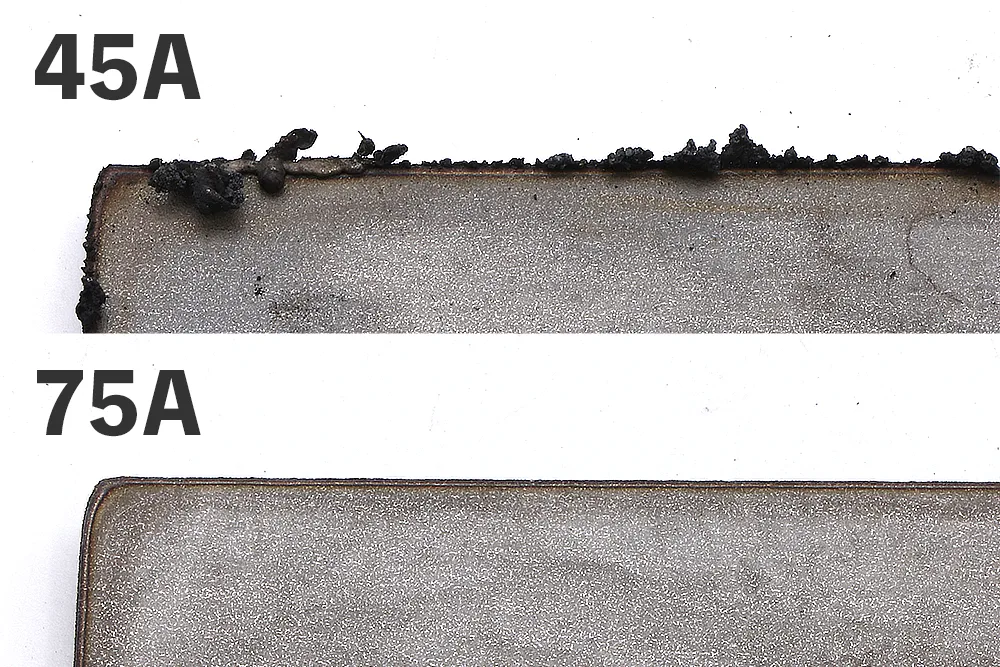

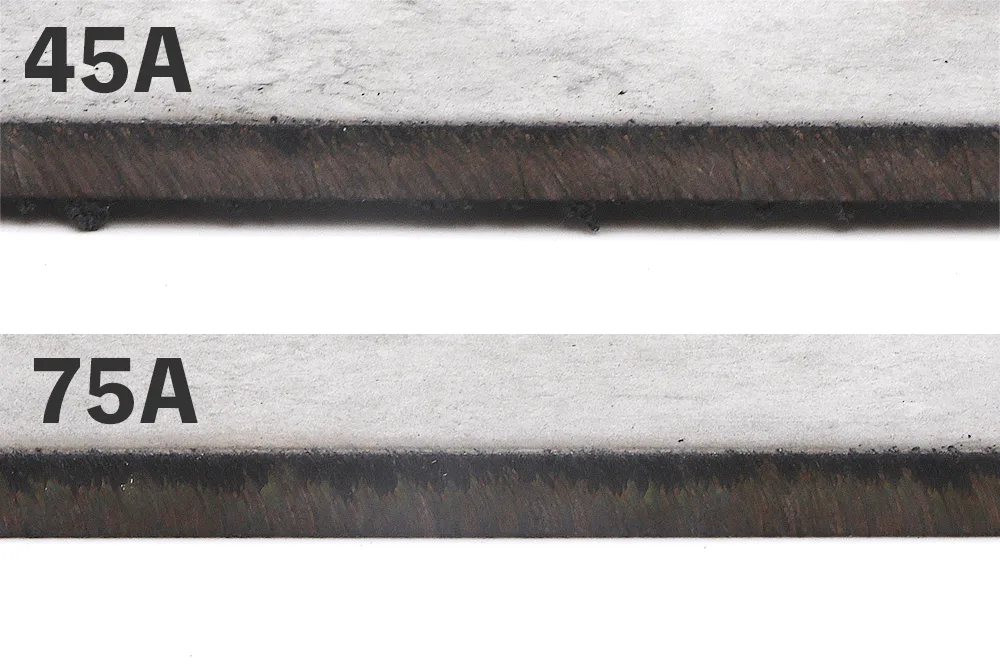

ステンレス6mm厚の切断

切断面

切断面

ドロス量

ドロス量

45Aと75Aのどちらを選択しても
プラズマ電源以外の装備(トーチや電装盤など)は同じものです。
ただし、必要な入力電圧が異なります。
45Aは単相200V40A、75Aは三相200V60Aが必要です。

Question

エアコンプレッサーの
選び方

基本の仕組み

以下の3つのスペックを理解し、目的や用途に合ったエアコンプレッサーを選びましょう。

  1. ① タンク内圧力(MPa):空気を圧縮できる圧力の値
  2. ② タンク容量(L):タンク内に貯めることのできる空気の量
  3. ③ 吐出空気量(L/min):1分間に作り出す圧縮空気の量

エアコンプレッサー

PL950R推奨のスペック

〈 圧力 〉 0.4Mpa〜0.6Mpa

圧力1.0Mpaを超えるエアコンプレッサーは使用しないようご注意ください。プラズマ電源が破損してしまいます。

〈 タンク容量 〉 200L以上

タンクの容量によって連続で行える加工可能時間が変わります。エアコンプレッサーに連結して使える予備のタンクの購入もご検討ください。

タンク容量(L) 加工可能時間(秒)
39 12
100 31
200 63
500 157

〈 吐き出し空気量 〉 100L/min以上

吐き出し空気量が多ければ多いほどエアの充填速度が早くなり、加工の再始動までの時間が短くなります。
最低でも100L/min以上のものをおすすめします。
また、吐き出し空気量が45Aの場合200L/min以上、75Aの場合220L/min以上のエアコンプレッサーであれば、加工可能時間に制限はありません。

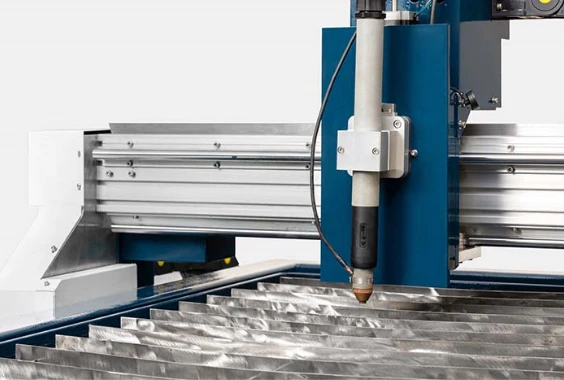

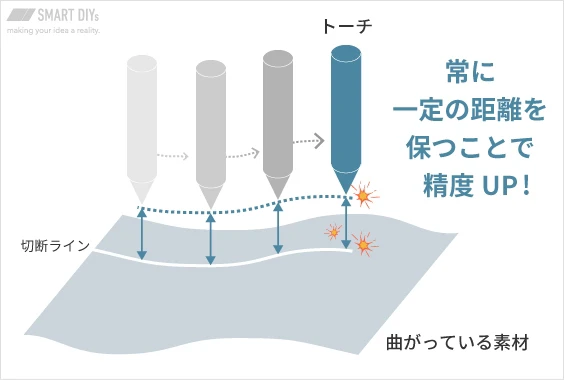

CNCプラズマカッターPL950Rの特徴

関連動画

プロモーションビデオ

基本的な使い方

セットアップ

パラメータ解説

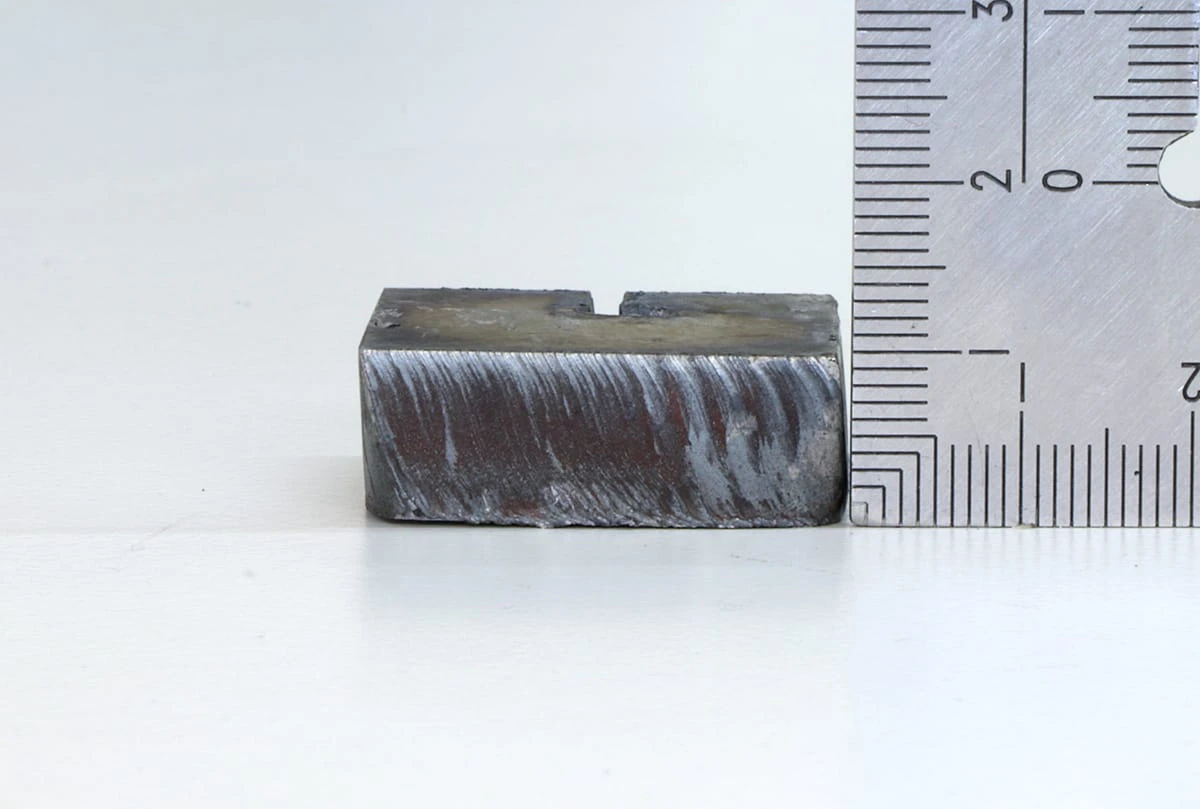

75A 厚板の加工

出荷前検査項目

PL950Rは、出荷前に中国工場と日本工場の2拠点で検査を行なっています。 主に中国工場では組み立てを含む出荷前検査を行い、日本工場では組み立て後の製品に異常が無いか、再度検査をしています。 下記では、日本工場で行なっている出荷前検査をご案内します。

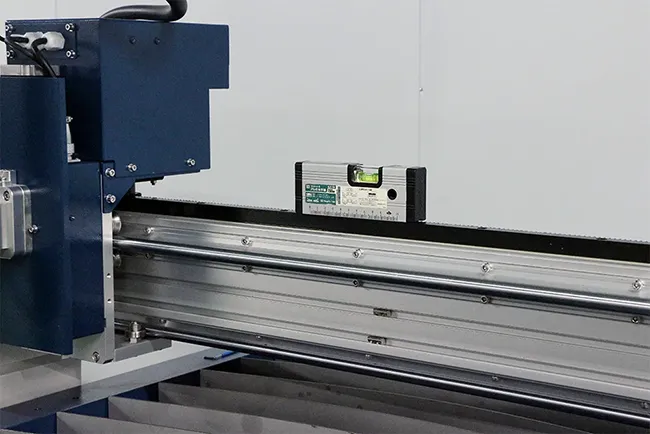

本体水平調整

本体が水平になるよう4つの足の高さを調整します。

本体水平調整

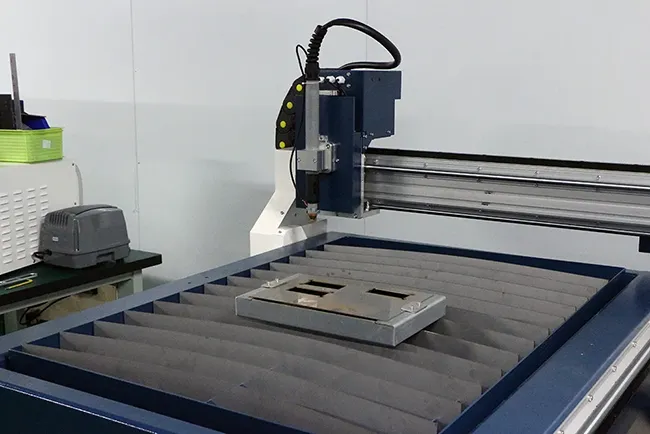

軸の可動検査・エージング試験

軸が原点から全ての位置に稼働するかを検査します。また、8時間エージングを行います(エージングとは一定の電流を流した状態で耐熱性および耐久性を評価することを指します)。

軸の可動検査・エージング試験

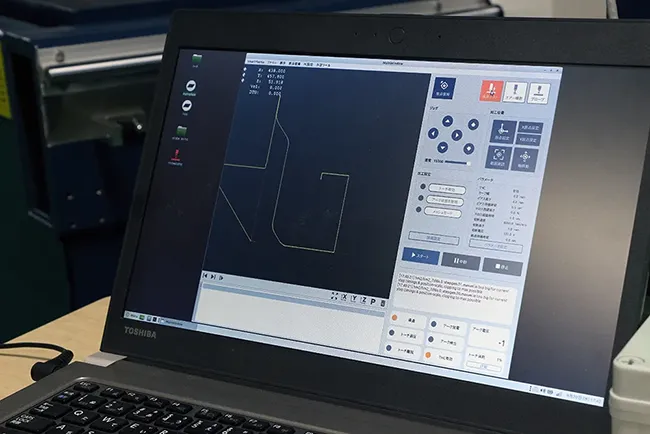

ソフトウェア

エアー噴射、導通、ブローブのON・OFFがソフトウェア上で正常に表示されるか確認します。

ソフトウェア

よくある質問

  • PL950Rは本体のみで動作可能ですか?

    エアコンプレッサーなどお客様にご用意いただくものがいくつかございます。詳しくは本体以外に必要なものについてをご覧ください。

    またPL950Rは高重量のためセットアップにはフォークリフトなどの省力機器が必要です。詳しくはセットアップ・設置環境についてをご覧ください。

  • オプションは何がありますか?

    エアフィルターなど加工を手助けするオプションがございます。それぞれの詳しい説明はオプションについてをご覧ください。

  • 加工できる素材は何ですか?

    PL950Rは通電する金属であればほとんどの素材を加工することが可能です。ただ素材によって切断できる厚さが変わるため、加工予定の素材が切断可能かどうか不明な場合は弊社で加工をテストするサンプル加工サービスをご検討ください。

  • ランニングコストはどれくらいですか?

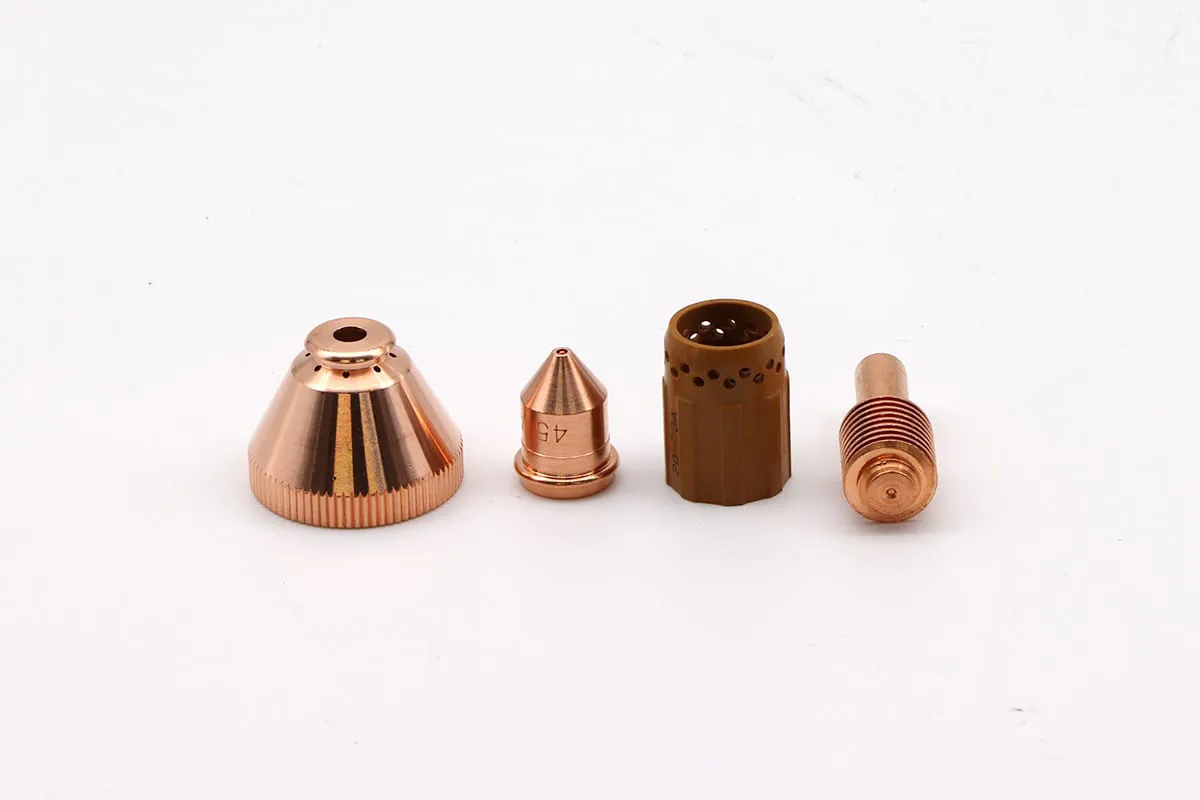

    PL950Rはトーチ内にある4つの部品が消耗品となり、それぞれ100分(プラズマ照射時間が計100分)が交換目安となります。そのため、100分の加工ごとに消耗品代(約3,500円)がかかるとお考えください。

    また電気代はPL950Rの消費電力が最大10.7kWとなるため100分加工すると電気代は約500円となり、加えてお手持ちのエアコンプレッサーの電気代がかかります。

    消耗品の詳しい説明は消耗部品についてをご覧ください。

  • 加工時間はどれくらいですか?

    素材の種類や素材の厚さによって変わります。例えば、厚さ2mmの鉄から50cmの正方形を切り出した場合の加工時間は約22秒です。詳しくは鉄を切断した場合の加工時間例をご覧ください。

  • 他の金属切断機との違いはなんですか?

    代表的な金属切断機というとファイバーレーザー加工機とウォータージェットカッターがありますが、PL950Rとは原理や使用方法において異なる点がいくつかあります。 詳しくは、ファイバーレーザー加工機とCNCプラズマカッターの違いウォータージェットカッターとCNCプラズマカッターの違いをご覧ください。

  • 保証はどのようなものがありますか?

    標準の1年保証に加え有償での延長保証をご用意しております。詳しくは保証についてをご覧ください。

アフターサポートについて

CNCプラズマカッター「PL950R」は、使用方法を誤ると重大な人身事故や火災を発生させることがあります。そのような危険性がある工作機械だと十分理解した上で購入並びにご使用をしていただければと思います。

サポート全般について

専用のマニュアルの他、電話・メールなどでご案内いたします

セットアップや使用方法などを記載している専用のマニュアルがございます。またご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。(平日10:00〜17:00)

スタッフがお客様のもとに赴いての修理やメンテナンスサービスは行なっておりません

弊社ではスタッフがお客様のもとに赴いての修理やメンテナンスサービスは行なっておりません。予めご承知おきくださいますよう宜しくお願い申し上げます。

サポート内容について

製品メンテナンス・クリーニング

製品メンテナンス・クリーニング

製品のメンテナンスやクリーニング、消耗品の交換などはお客様自身で行っていただきます。ご不明点などございましたら、弊社専任スタッフが電話・メールなどでご案内いたします。(平日10:00〜17:00)

故障・不具合

故障・不具合

故障・不具合が発生した場合、お客様自身で修理を実施いただきます。その際は、PDFマニュアルや動画、ビデオ通話などで修理方法をお伝えいたします。

返送可かつお客様での修理が不可の故障・不具合

重大な故障・不具合

電装盤類などの弊社に発送可能な箇所かつお客様での修理が不可の場合は、弊社に製品を送っていただいての修理となります(製品の往復送料はお客様負担となります)。故障箇所によっては修理に数日を要する場合がありますのでご注意ください。

代替機のお貸し出し
代替機のお貸し出し
代替機のお貸し出し

修理期間中、代替機の貸し出しを承ります。
※修理製品や代替機の往復送料はお客様負担となります。

消耗品・部品の交換

消耗品・部品の交換

消耗品や修理用途の交換部品などは弊社に在庫の用意があり、ご注文後3営業日以内に発送いたします(ヤマト運輸宅急便にて発送)。
※消耗品などの発送や修理には数日を要する場合があるため、消耗品の予備の購入や複数台の購入をご検討ください

返品・返金

返品・返金

未開封の状態に限り購入後一ヶ月以内であれば返品・返金を受け付けます。ただし、各種手数料を差し引いた金額の返金となります。

初期不良があった場合

初期不良があった場合

製品は万全を期しておりますが、万一、初期不良があった場合は製品の修理・部品交換が発生します。修理には一定期間必要なため、製品稼働予定日から余裕をもっての購入をお願いいたします。また、初期不良の場合でも修理対応やサポート内容に変更はございません。

製品仕様

プラズマ最大電流 45A / 75A
加工エリア 幅730 × 奥行950mm
Z軸可動範囲 0-73mm
モーションシステム サーボモーター
最高速度 XY軸:250mm/s Z軸:30mm/s
加速度 XY軸:1800mm/s2 Z軸:500mm/s2
サイズ 幅1430 × 奥行1350 × 高さ1450mm(突起物含まず)
重量 400kg
セットアップ時間 2〜3時間
使用時温度 5~40度
推奨保管環境 温度:5~50度 湿度:25~50%
入力電源(電装盤) AC 100V 50/60Hz
入力電源(プラズマ電源) 45A:AC 単相200V 50/60Hz 40A
75A:AC 三相200V 50/60Hz 60A
消費電力 電装盤:700W 45Aプラズマ電源:7kW 75Aプラズマ電源:12.1kW
標準装備 プラズマ電源、トーチ、ウォーターベッド、専用PC(ソフトウェア内蔵)、液晶モニタ、キーボード、マウス、スパナ、六角レンチ、無線LANアダプタ
オプション エアフィルター、冷却水
消耗品 トーチ内部品(マシンシールド、スワールリング、ノズル、電極)、ウォーターベッド(フラットバー)、エアフィルターカートリッジ(エアフィルターを使用する場合)
ソフトウェア対応形式 dxf、svg、G-code

※改良のため仕様変更する可能性がございます

安心と充実のサポート体制

  • 購入前の不安を解消する
    購入前の不安を解消する

    製品体験・無料お試し加工

    本社体験スペースで実機を用いた「製品体験」、遠方で来社が難しい方にはビデオ通話で製品をご案内する「オンラインデモ」、そしてお持ちの素材を送るだけで加工結果がわかる「無料お試し加工」など、製品の理解を深めていただく機会を多数提供しています。

  • ずっと安心して使い続けられる
    ずっと安心して使い続けられる

    ご購入後のアフターサポート・保証

    迅速なサポートと製品導入コストを優先するため訪問型のアフターサポートは行っていませんが、Webフォーム、お電話またはビデオ通話など、本社の専任スタッフがお客様のご希望の方法でサポートさせていただきます。不具合が発生した場合でも、代替機の用意や、また消耗品や修理部品も常に在庫があるため迅速に対応可能。安心して快適な加工ができるよう私たちが誠心誠意サポートします。

  • レーザー加工機にまつわるお役立ち情報が満載
    レーザー加工機にまつわるお役立ち情報が満載

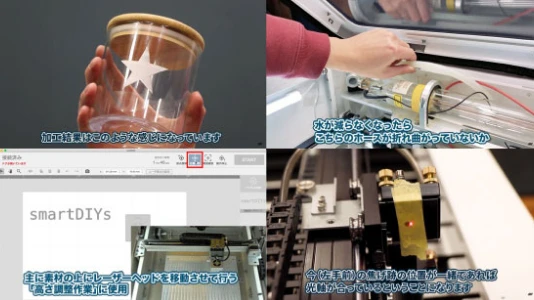

    豊富な使い方動画やマニュアルを提供
