光軸調整 第2・第3ミラー

光軸調整 第2・第3ミラー

部品表

反射ミラー

169

集光レンズ

39

梱包No. 部品名 モデル 数量
169 反射ミラー 2
39 集光レンズ 1

組立図

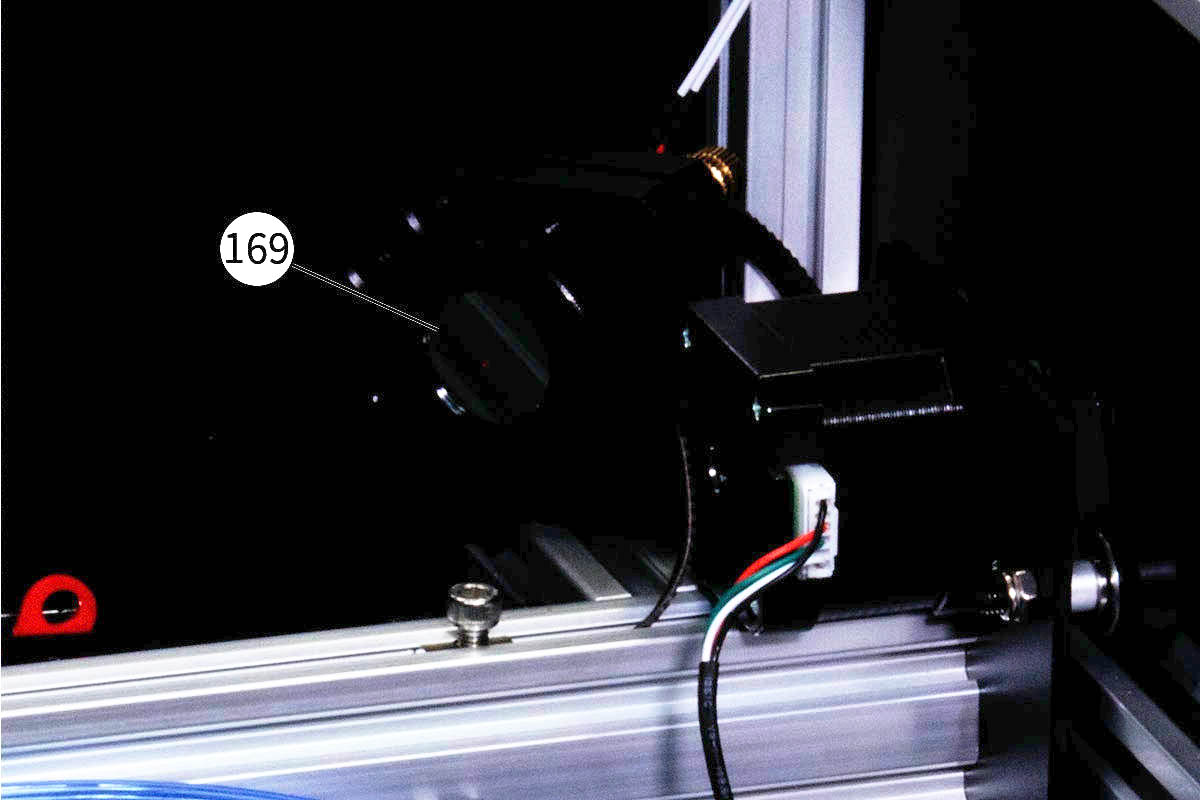

第2反射ミラー

01

第2反射ミラーをミラーマウントへ取り付けます。

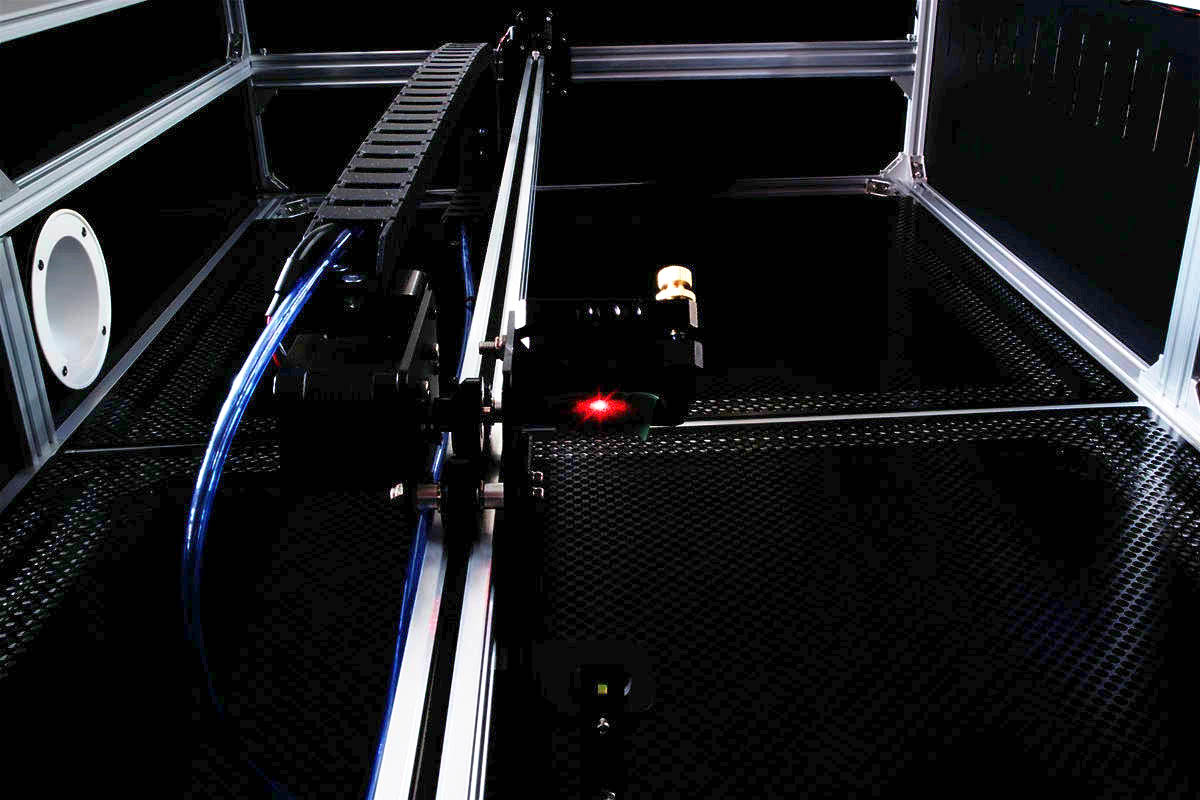

照射

02

第3反射ミラーへ照射します。
第2ミラーへ照射した時と同様に近い位置からはじめてください。

反射ミラー

03

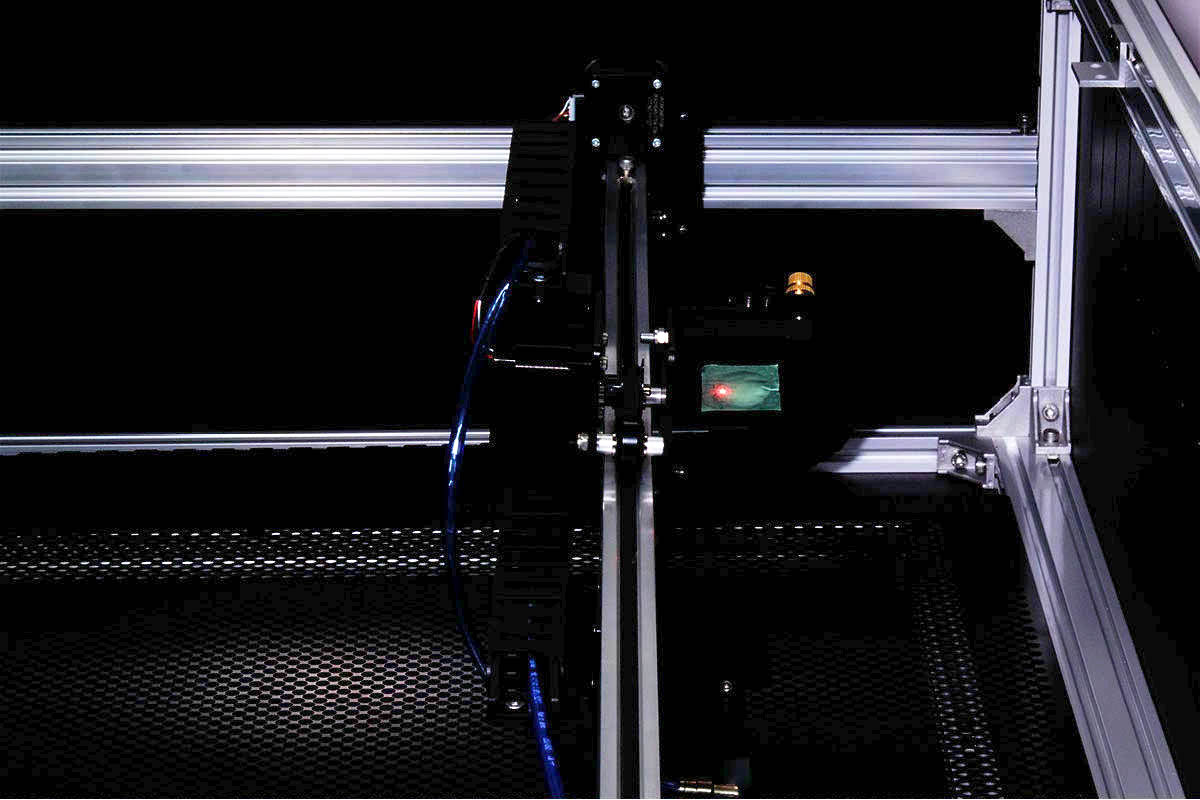

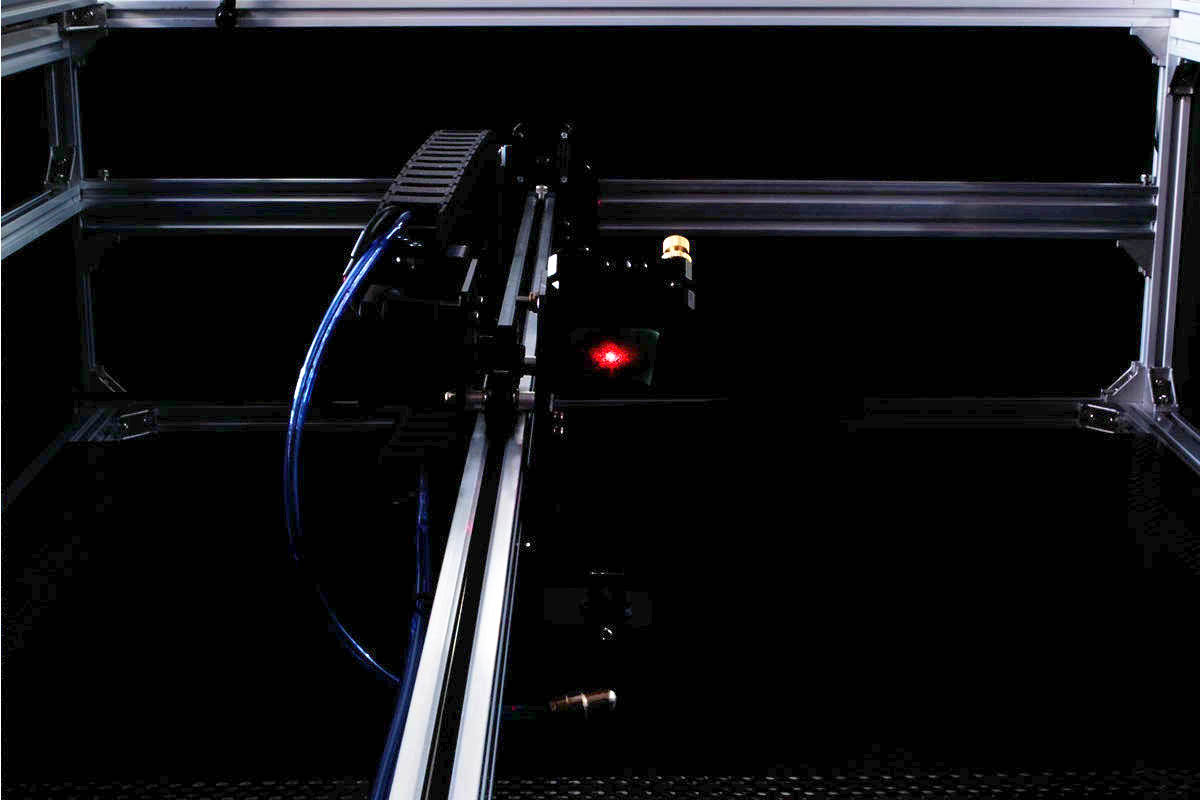

続けて、X軸ユニットを真ん中付近に移動させます。

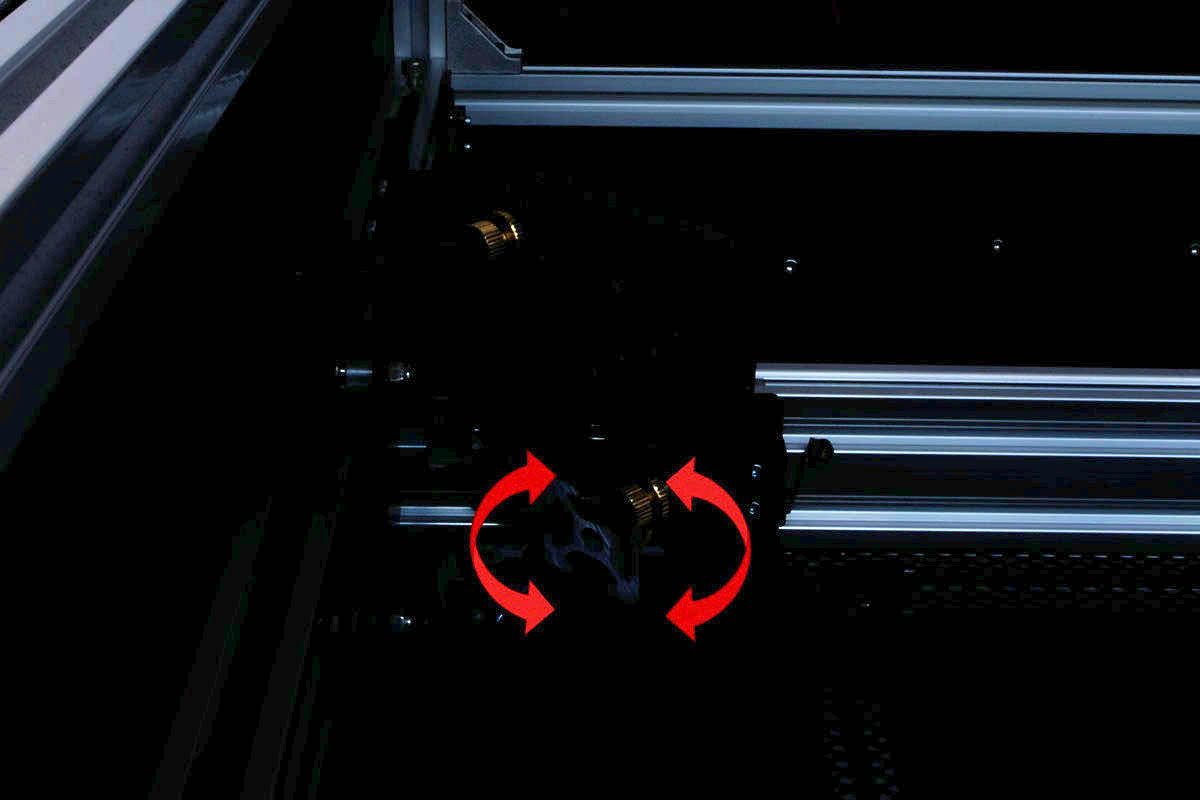

反射ミラー固定

04

生じたズレに応じて、第2ミラーマウントを調整します。縦方向に大きくずれている場合は、第2ミラーマウントを固定しているアルミフレーム自体を写真のように少しずつ回して調整します。

X軸真ん中付近の照射

05

右方向にずれてる

06

横方向に大きくずれている場合は、第2ミラーマウントを写真のように少しずつ回して調整します。

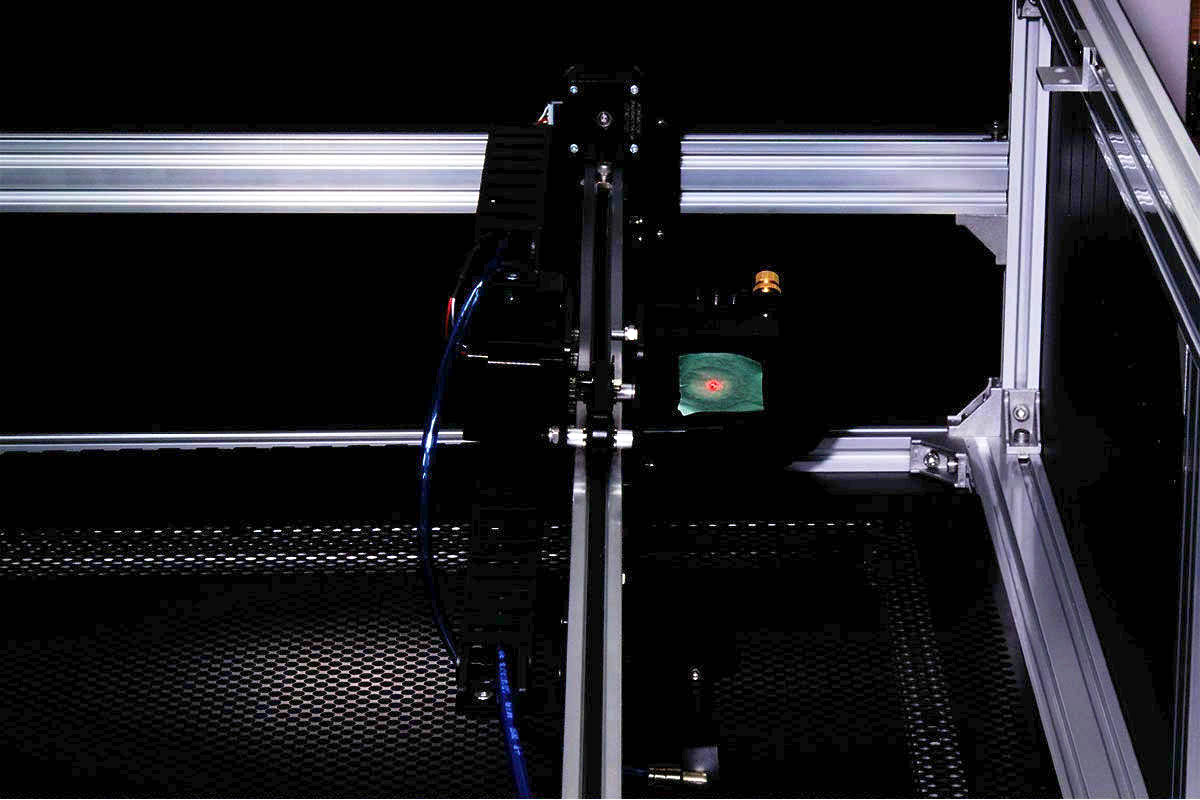

右方向にずれてる

07

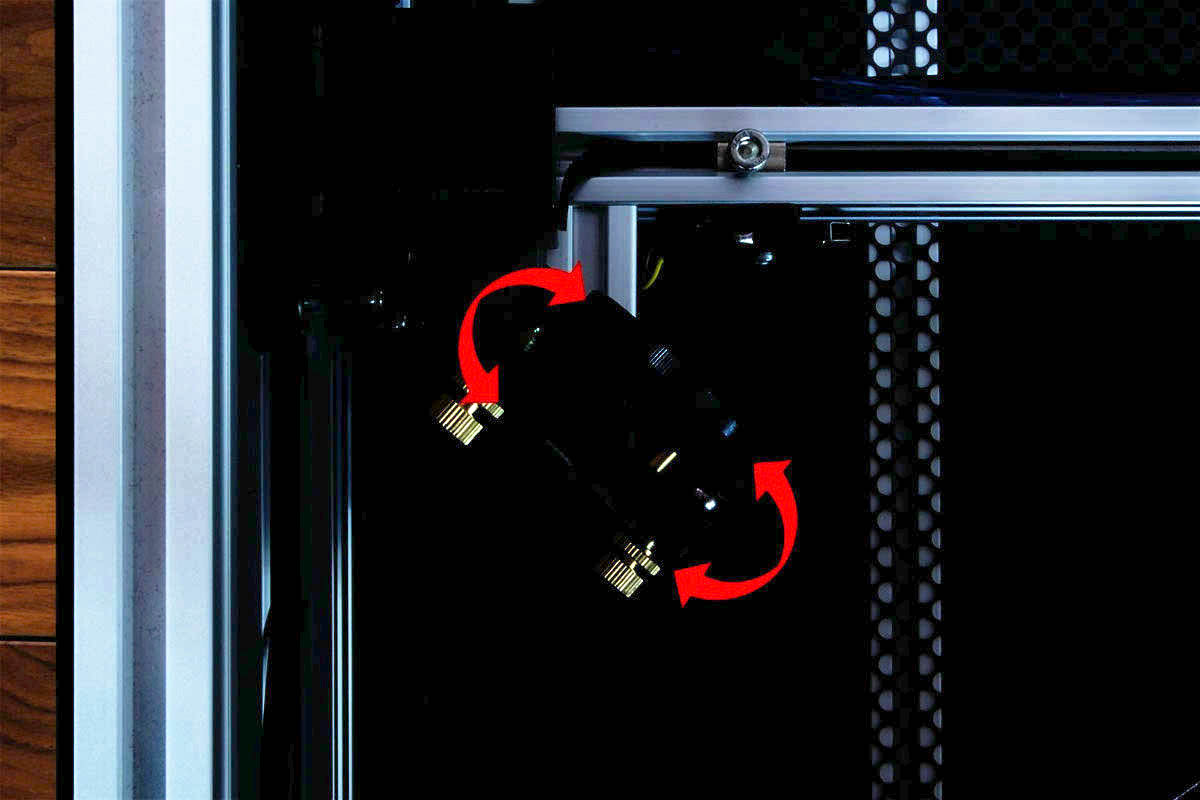

微調整はミラーマウントの調整ネジにて調整してください。
近い距離、遠い距離でそれぞれ照射したときのずれを小さく修正していきます。

第3反射ミラー 調整

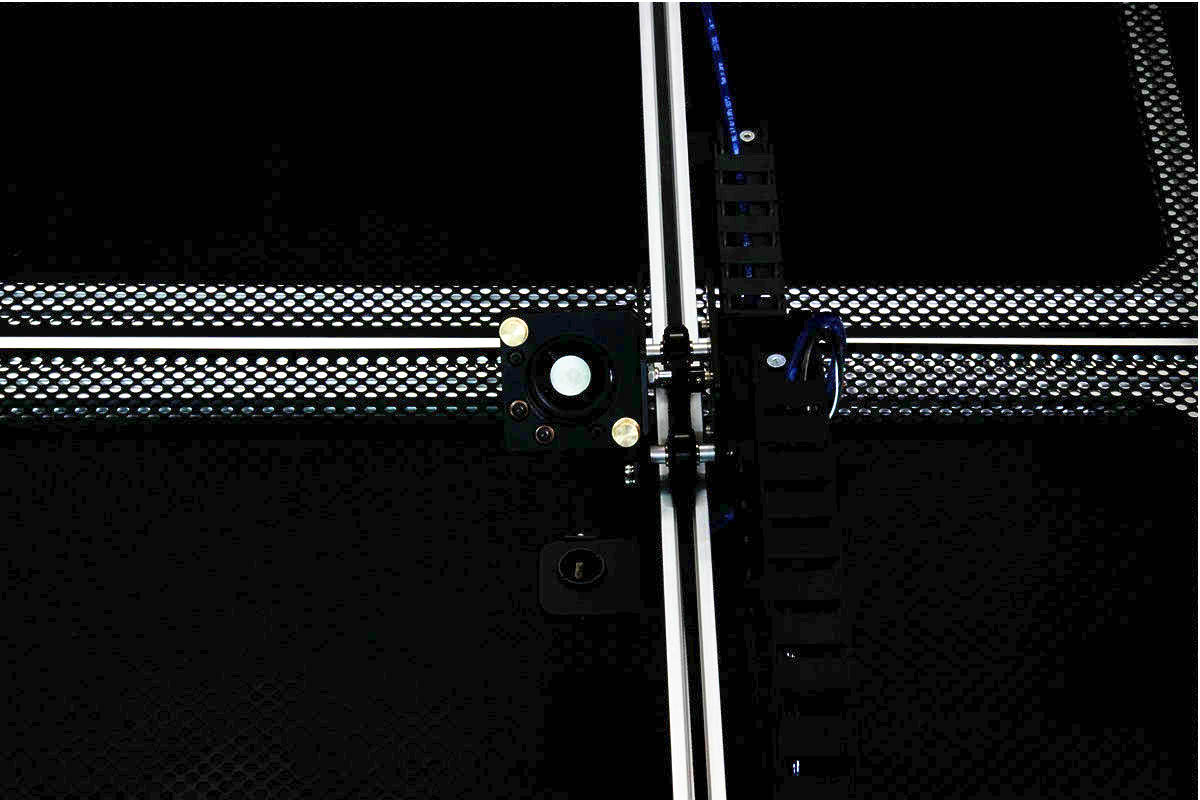

第2ミラーマウント上面

08

第3反射ミラーを取り付けます。

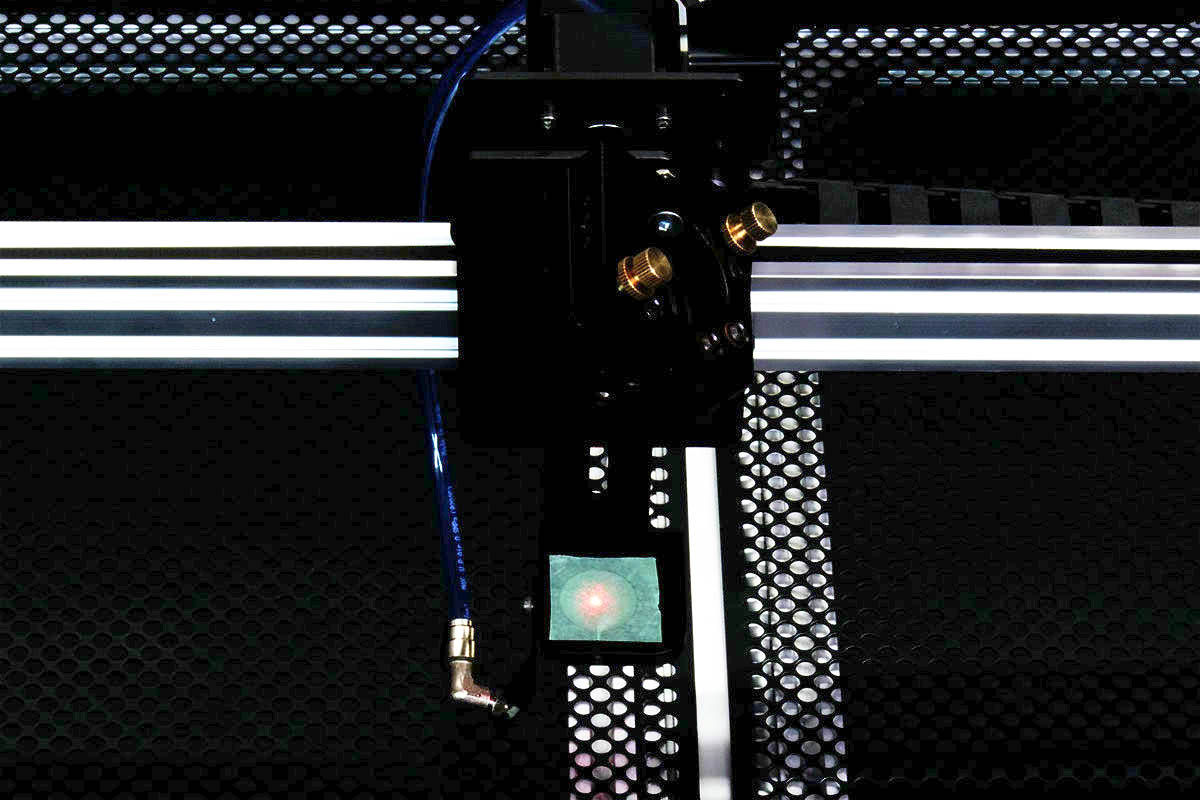

09

微調整はミラーマウントの調整ネジにて調整してください。
調整後、第3反射ミラーの中心に照射されることを確認してください。

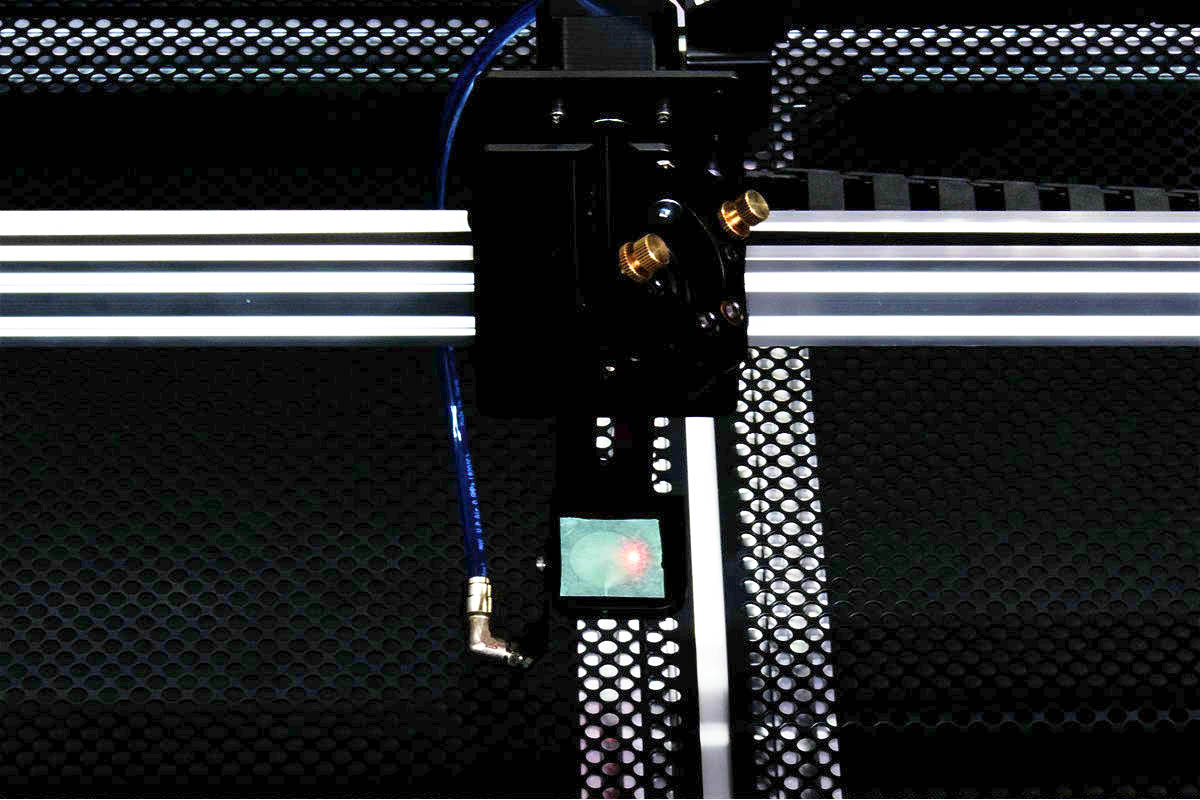

第3反射ミラー

10

光軸がずれている場合は調整ネジにて調整してください。
写真内横方向に大きくずれている場合はミラーマウントを傾き調整をしてください。

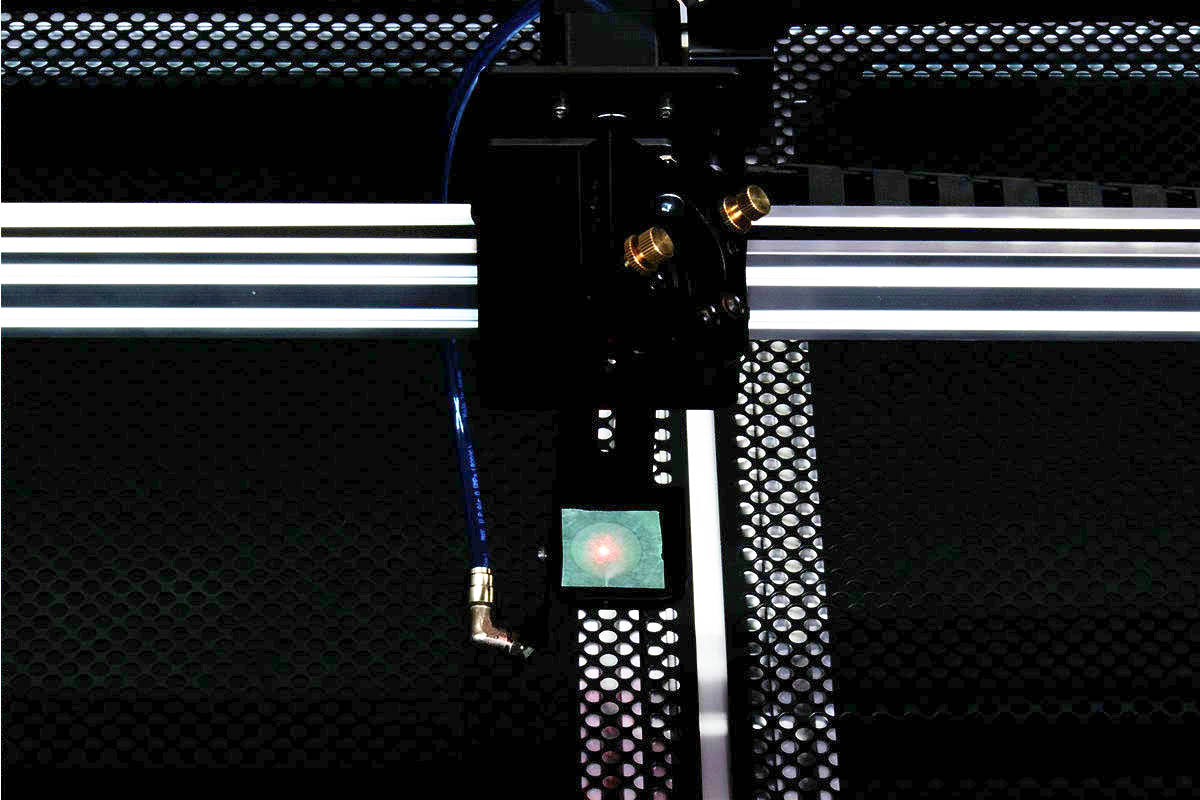

微調整後

11

中心にレーザーポインターが来ていることを確認してください。

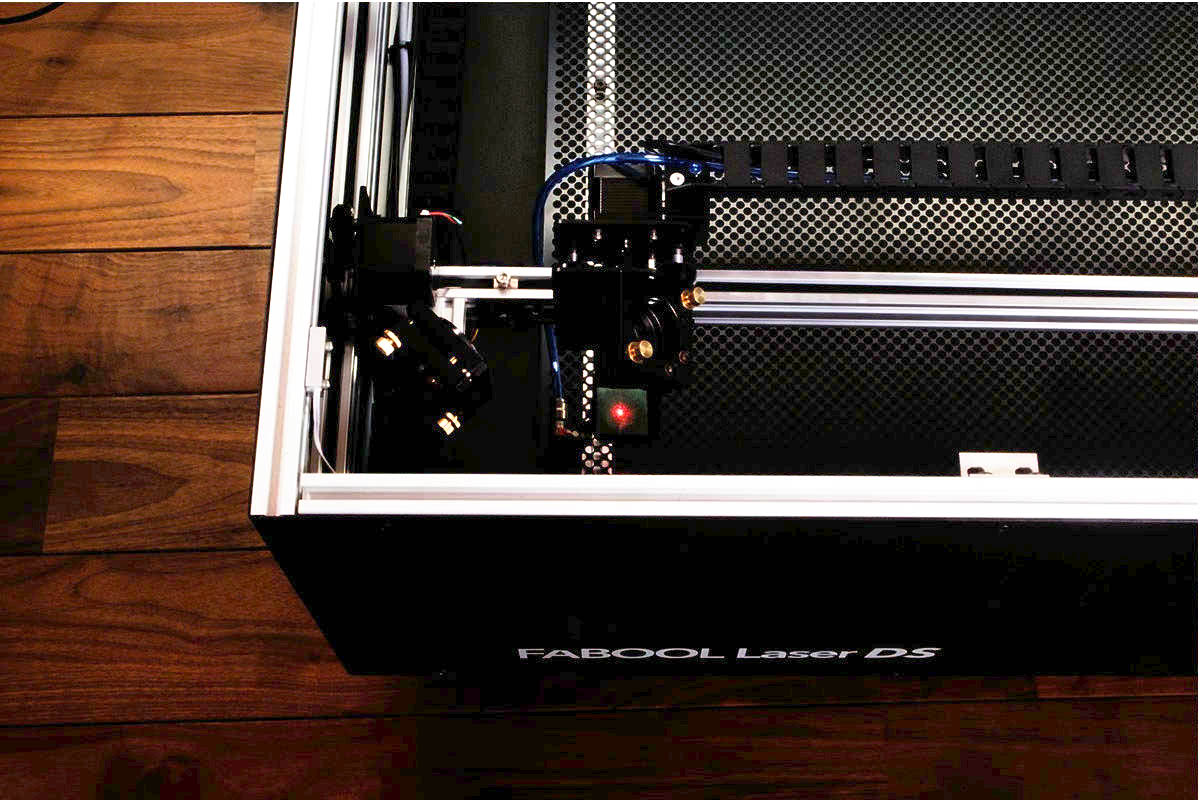

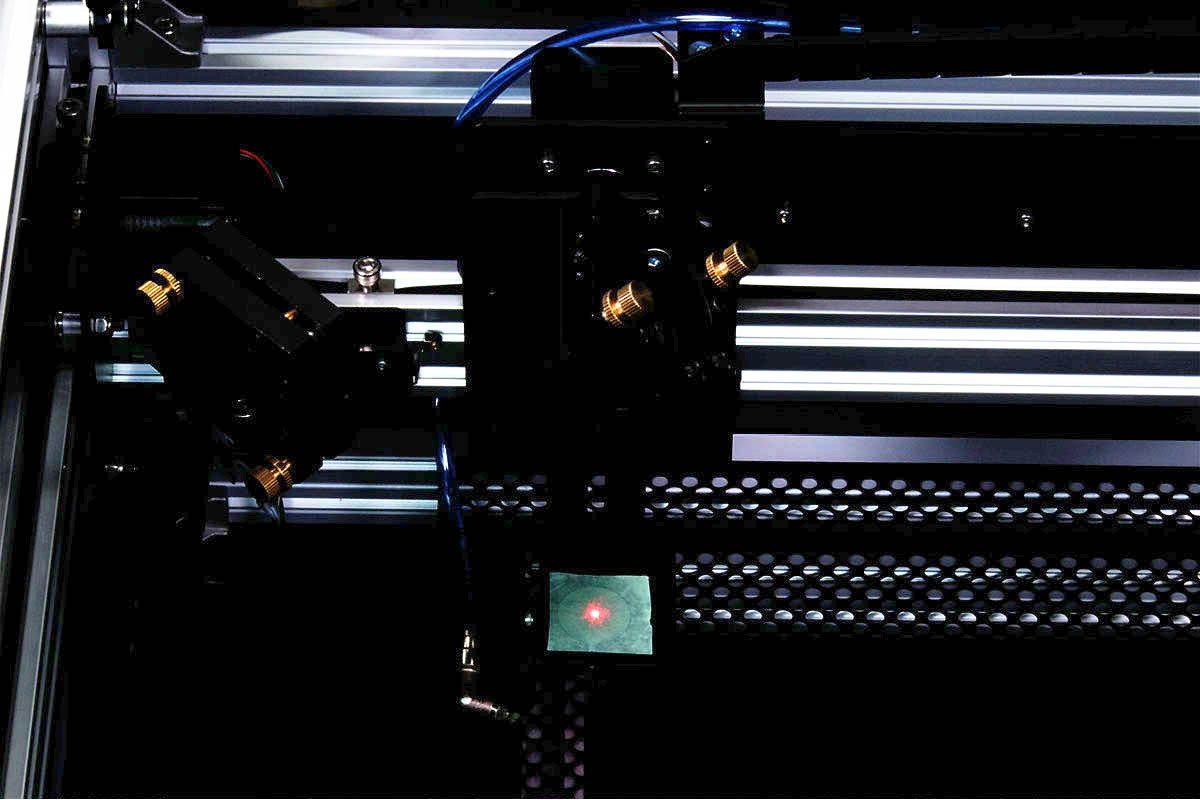

加工エリア左上

12

加工エリアの4隅でレーザーを照射して、集光レンズの中心に照射されているか確認してください。

加工エリア左下

13

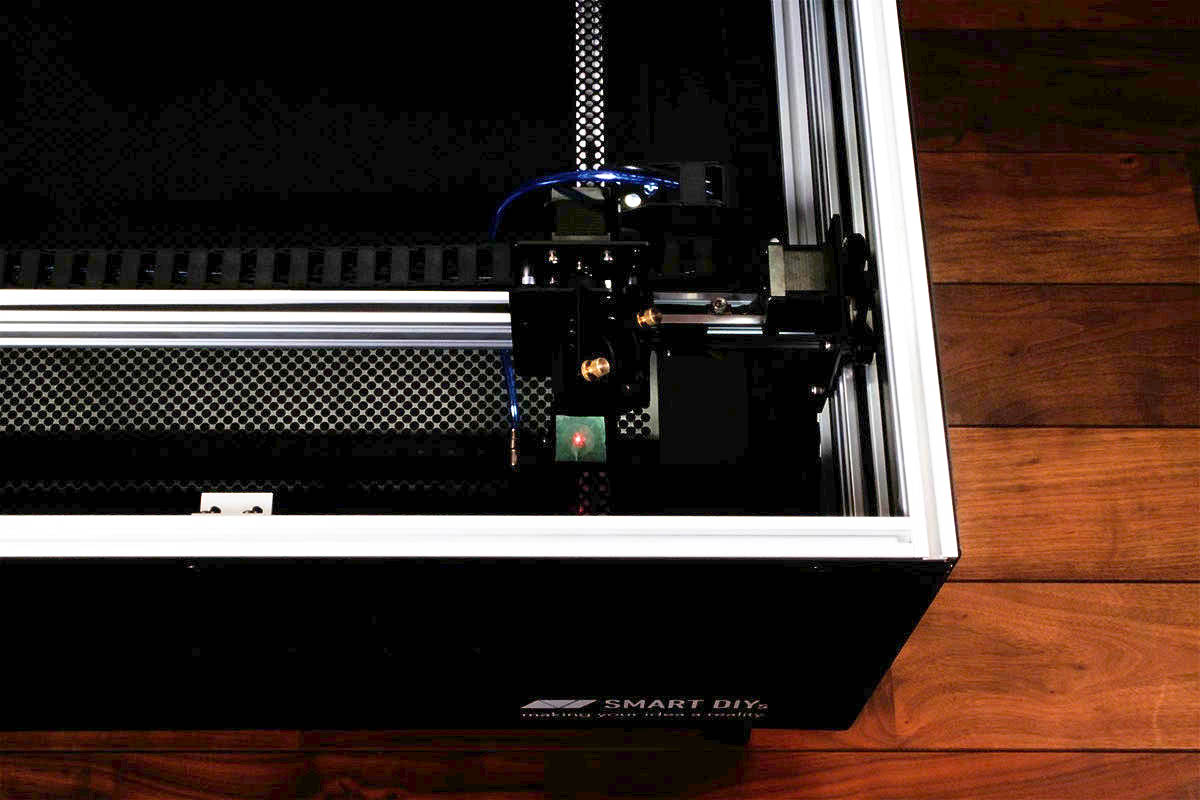

加工エリア右下

14

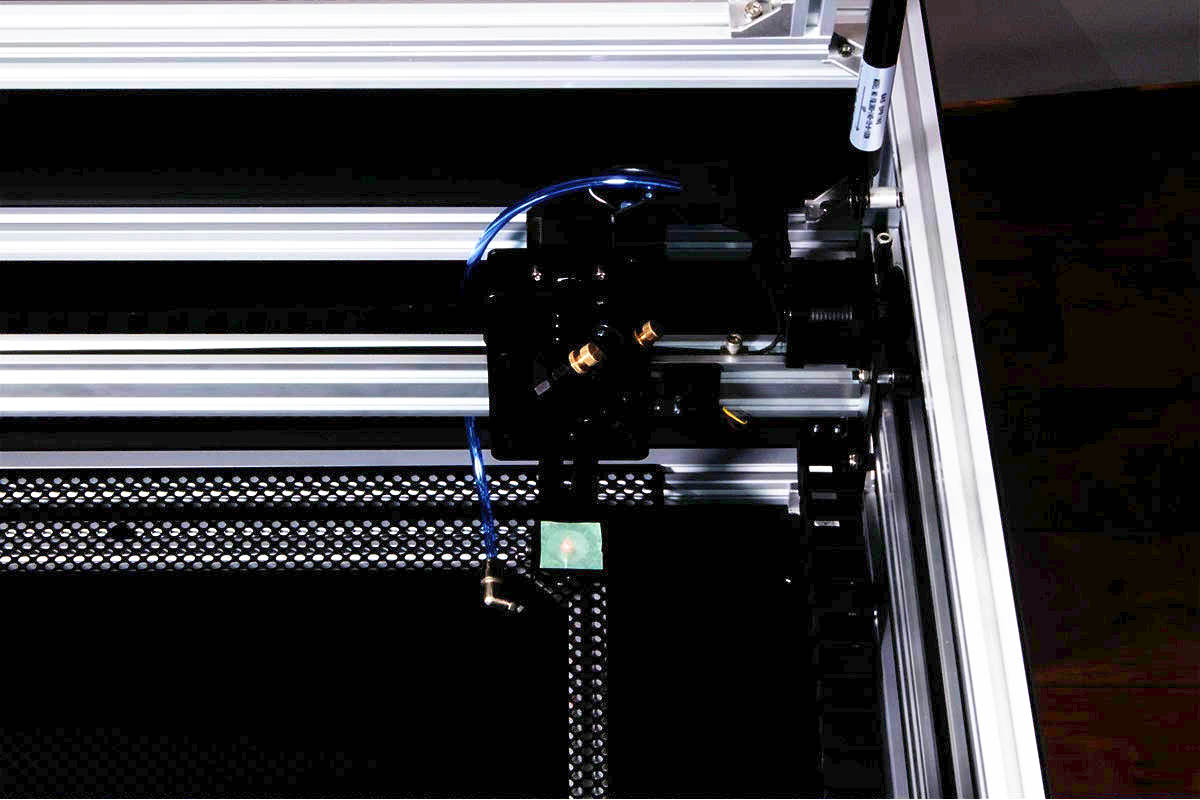

加工エリア右上

15

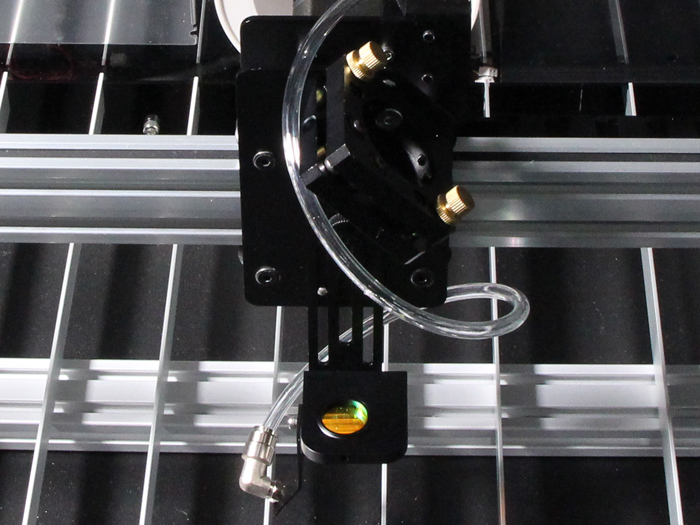

集光レンズ 取付

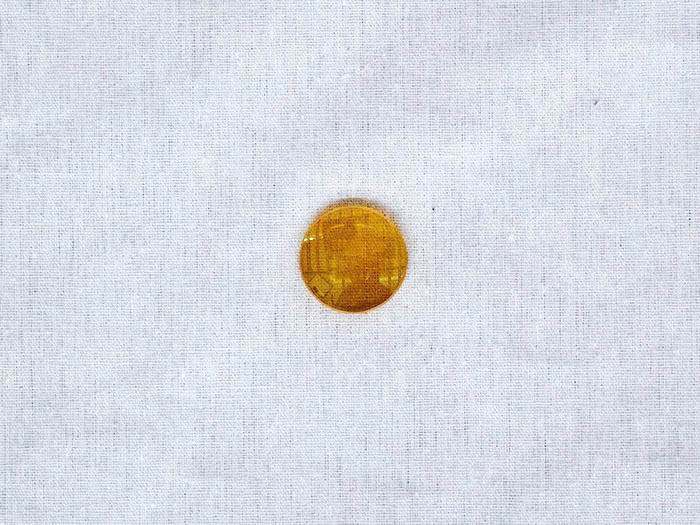

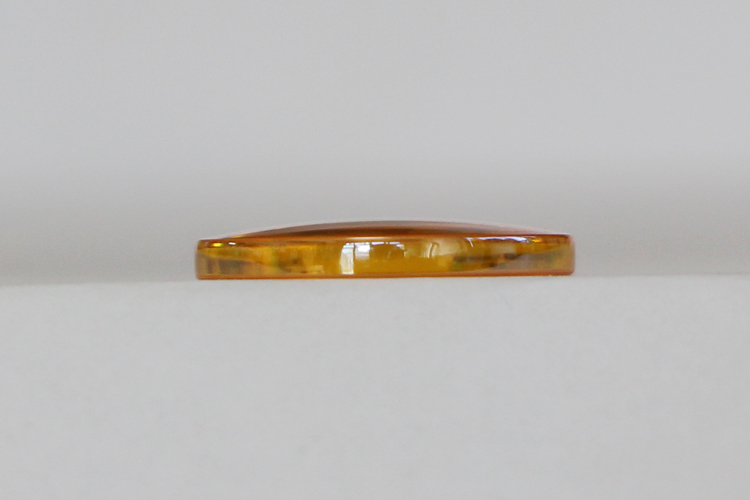

集光レンズ向き

18

集光レンズを取り付けます。
集光レンズには向きがありますので注意して取り付けてください。膨らんでいるほうが上側です。

集光レンズ取り付け

19
