加工ベッド組立~取付

加工ベッド組立~取付

部品表

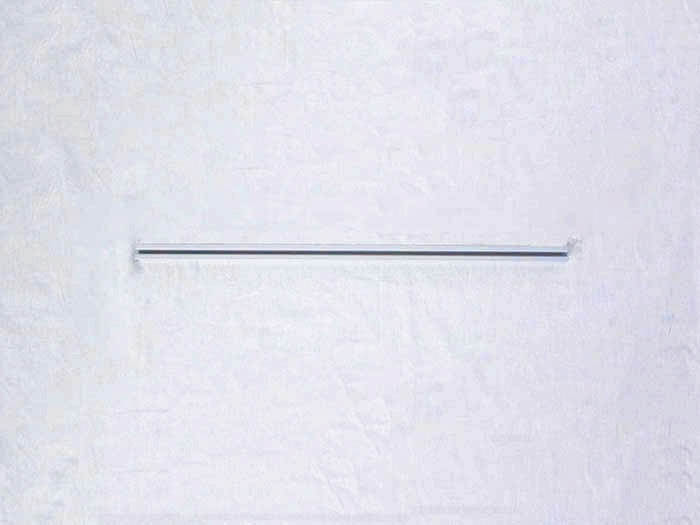

アルミフレーム 20×20 530mm

73

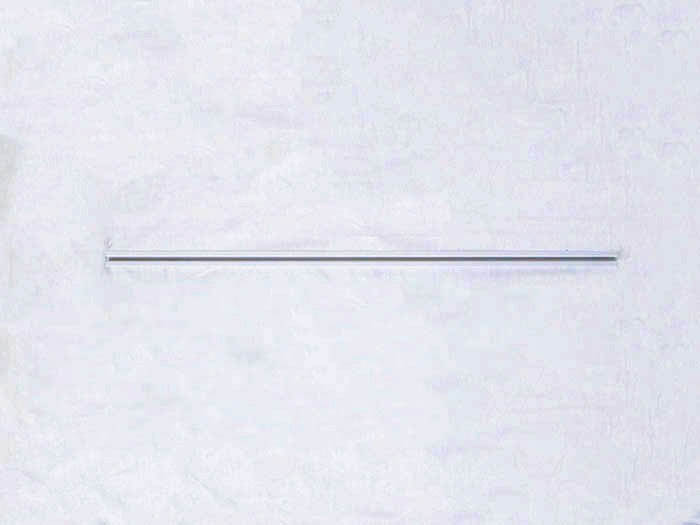

アルミフレーム 20×20 644mm

74

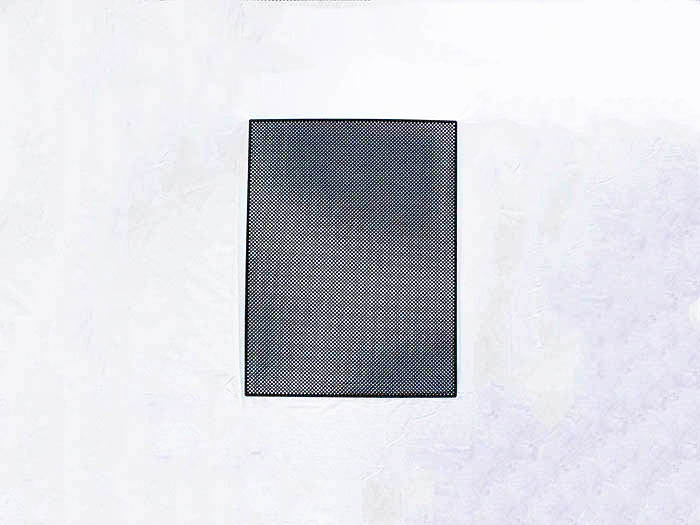

Perfated Metal

72

直角ブラケット

166

M5X8六角穴付ボルト

144

M5x8低頭ボルト

145

M5後入ナット

139



梱包No. 部品名 モデル 数量
73 アルミフレーム 20×20 530mm 4
74 アルミフレーム 20×20 644mm 4
72 Perfated Metal 2
166 直角ブラケット 8
144 M5X8六角穴付ボルト 16
145 M5x8低頭ボルト 14
139 M5後入ナット 30

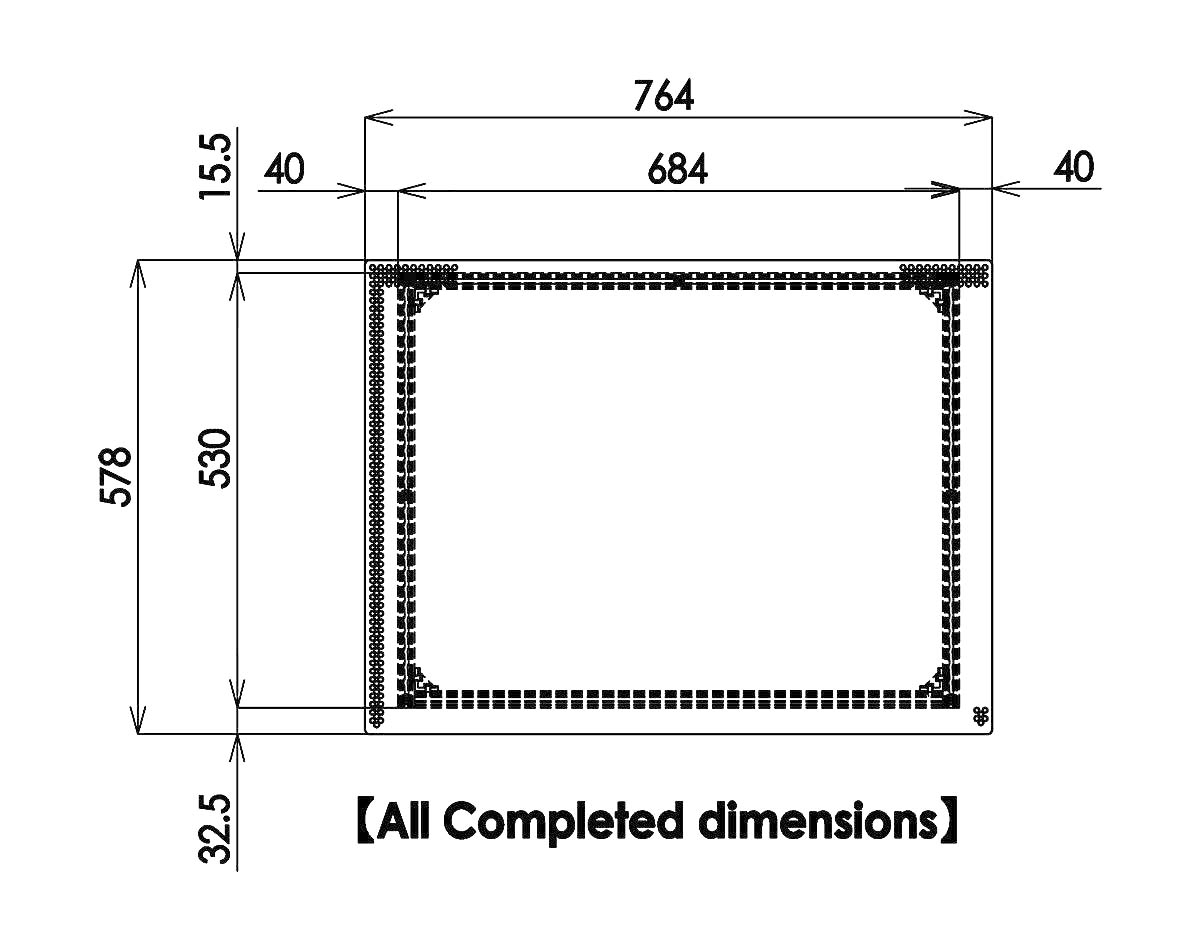

完成図

Processing-bed-assy_mounting_01

01

組立図

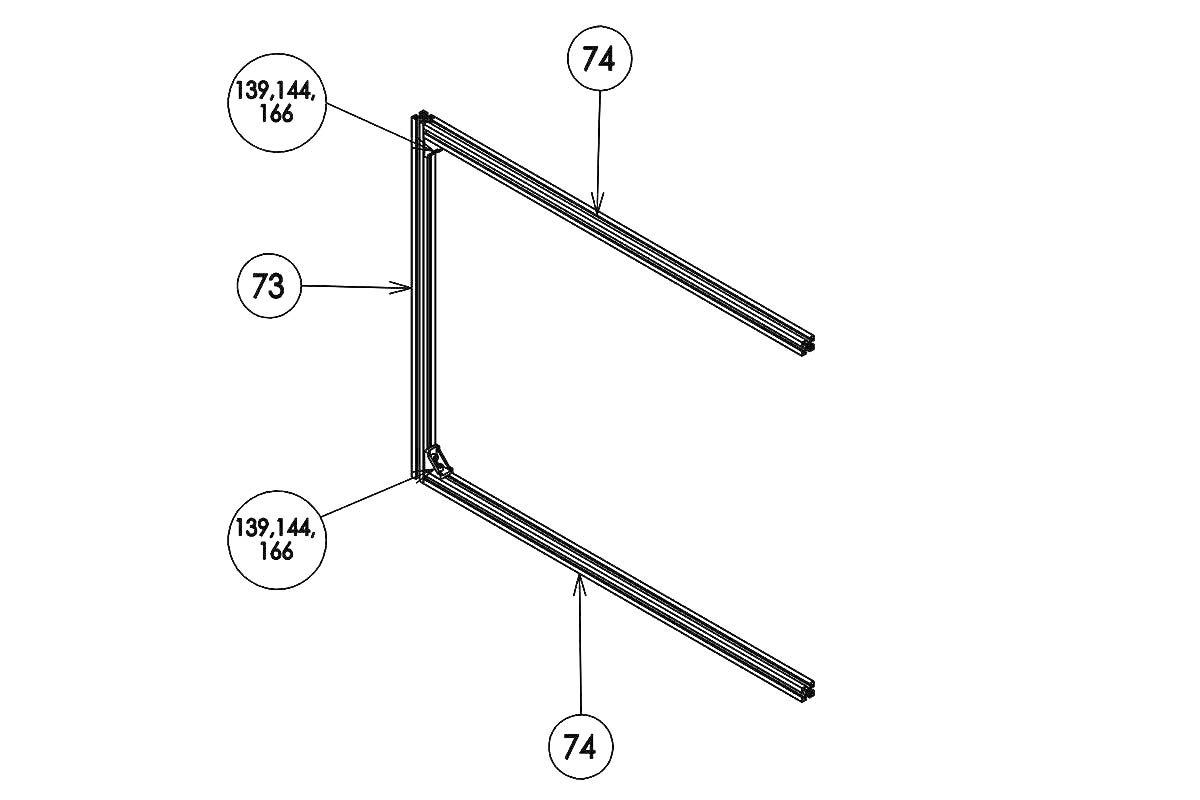

Processing-bed-assy_mounting_02

02

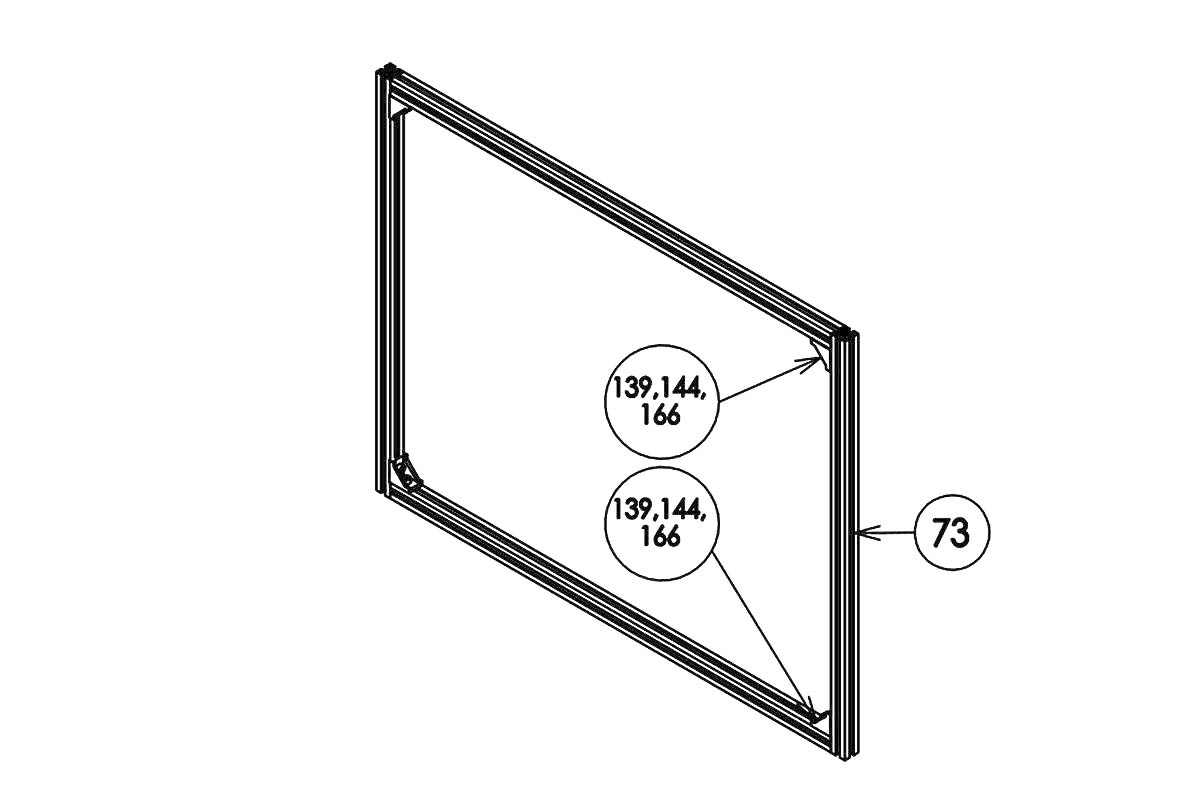

Processing-bed-assy_mounting_03

03

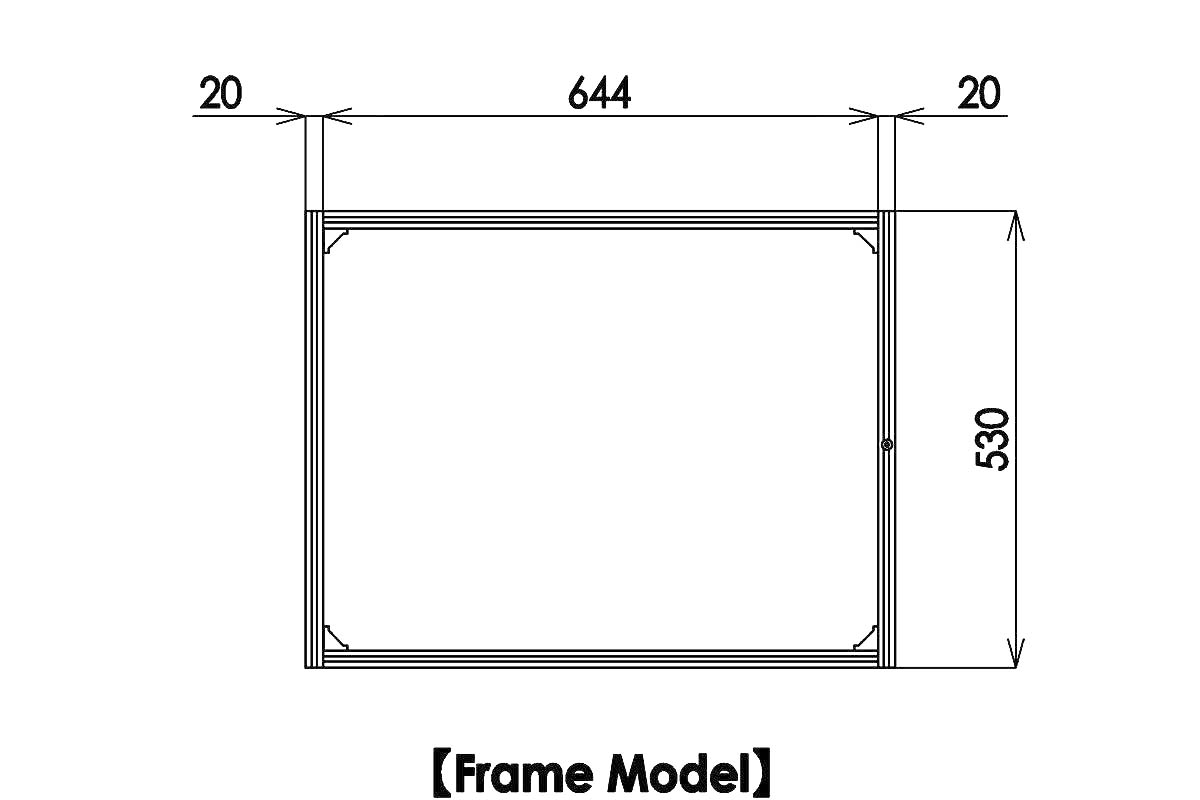

Processing-bed-assy_mounting_04

04

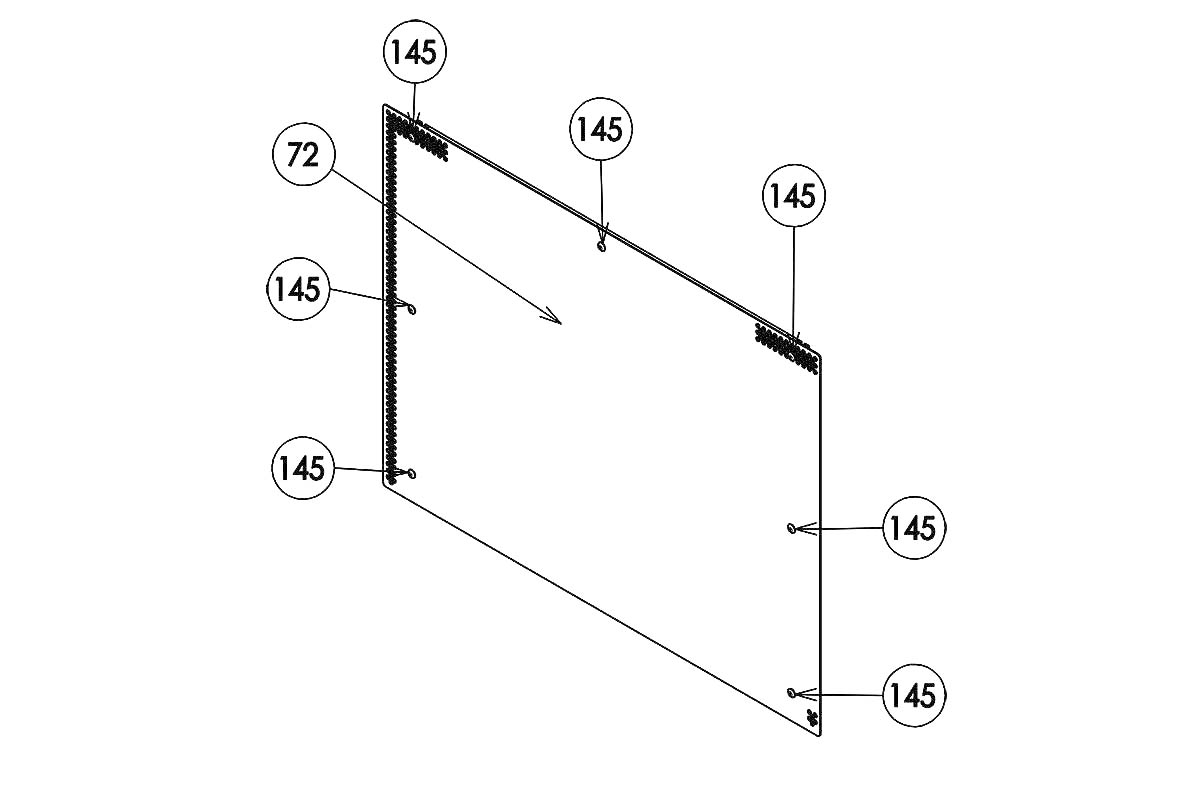

Processing-bed-assy_mounting_05

05

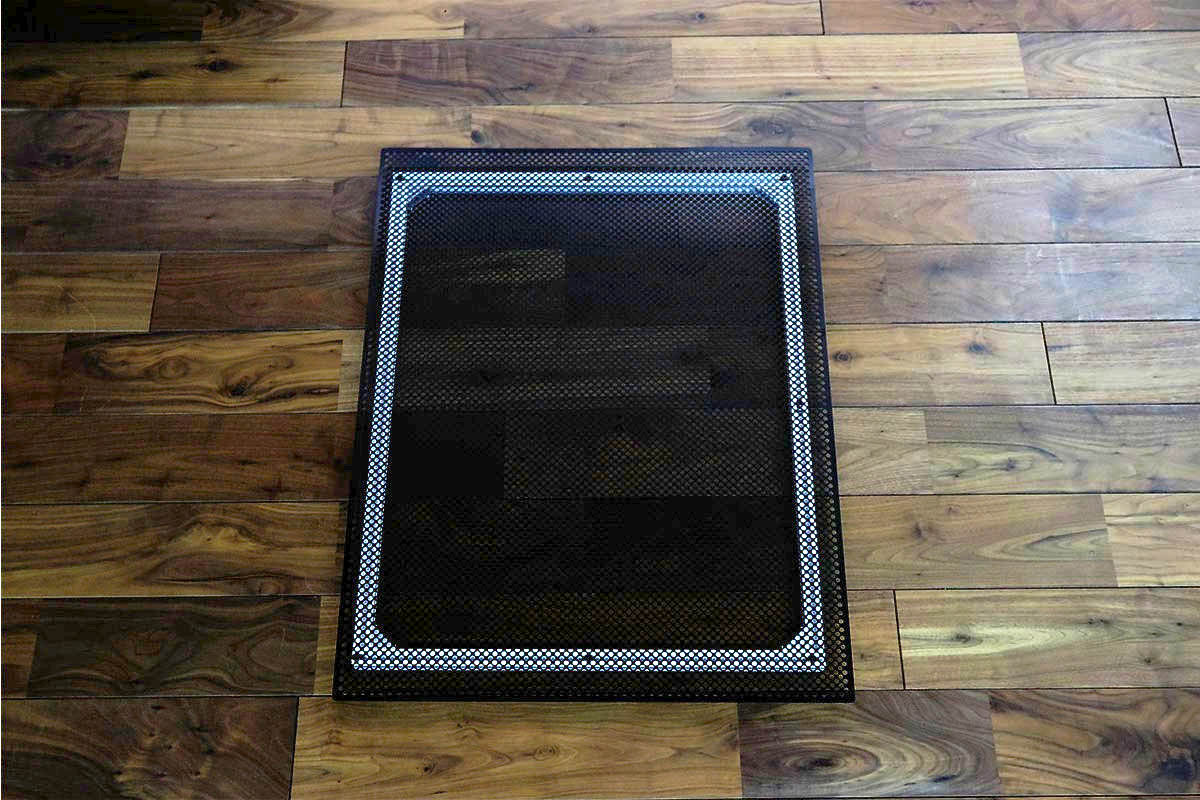

Processing-bed-assy_mounting_06

06

加工ベッドを2pcs組み立てます。

Processing-bed-assy_mounting_07

07

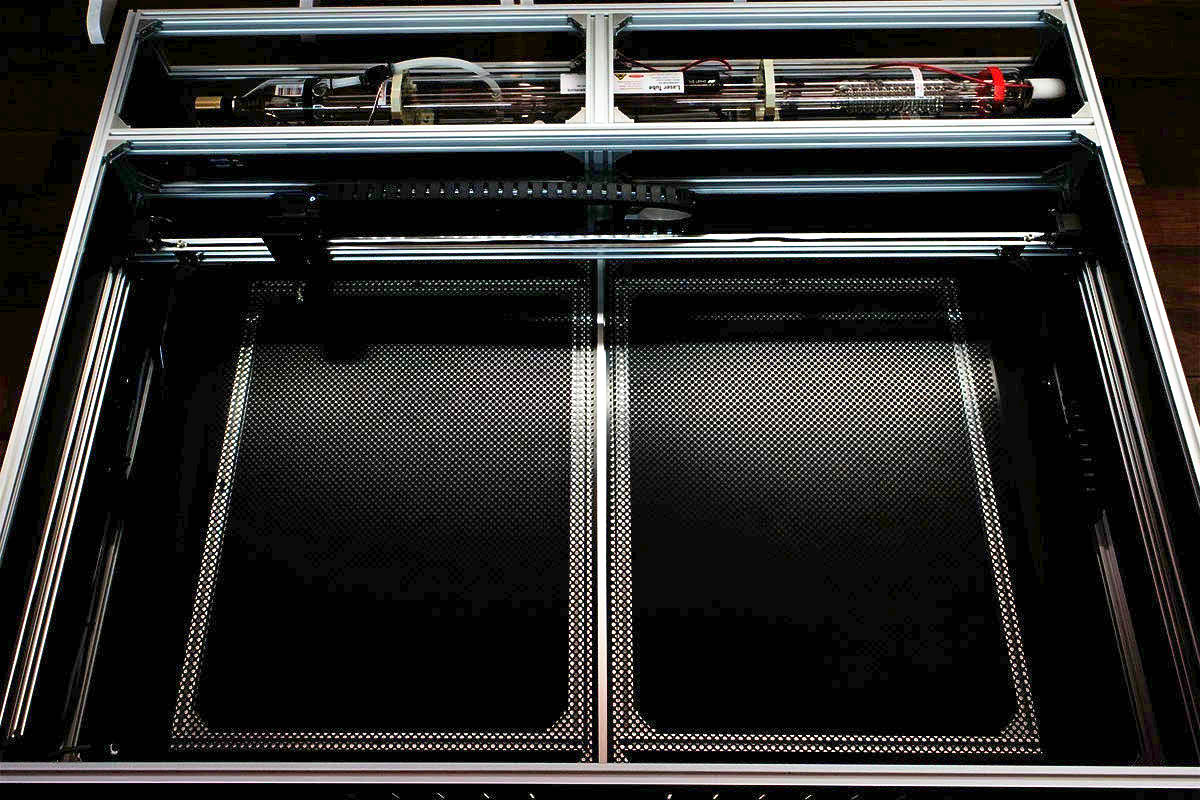

加工エリア真ん中のフレームに寄せて配置してください。
