ヘッド高さ調整、加工準備

ヘッド高さ調整

ヘッド高さ調整

Preparation-for-processing01

01

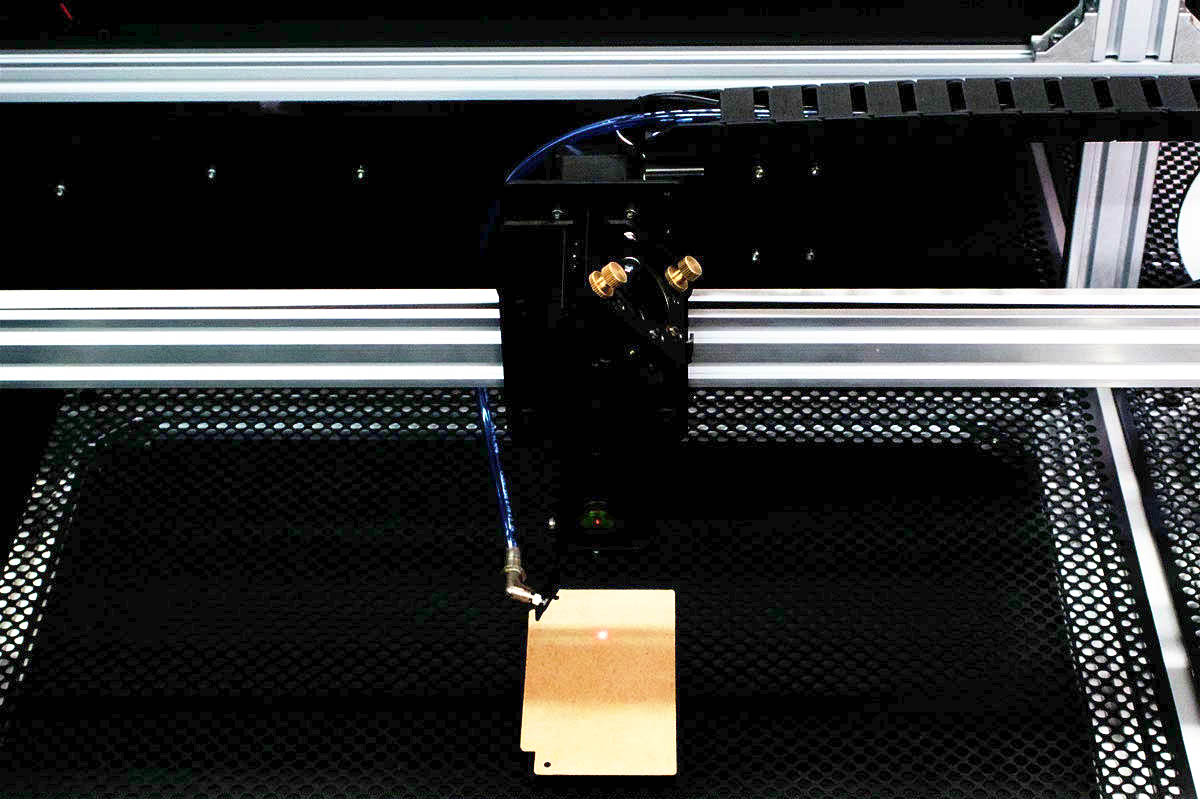

加工ベッドに加工対象物を置きます。
つまみネジを緩めて高さを上下します。

Preparation-for-processing02

02

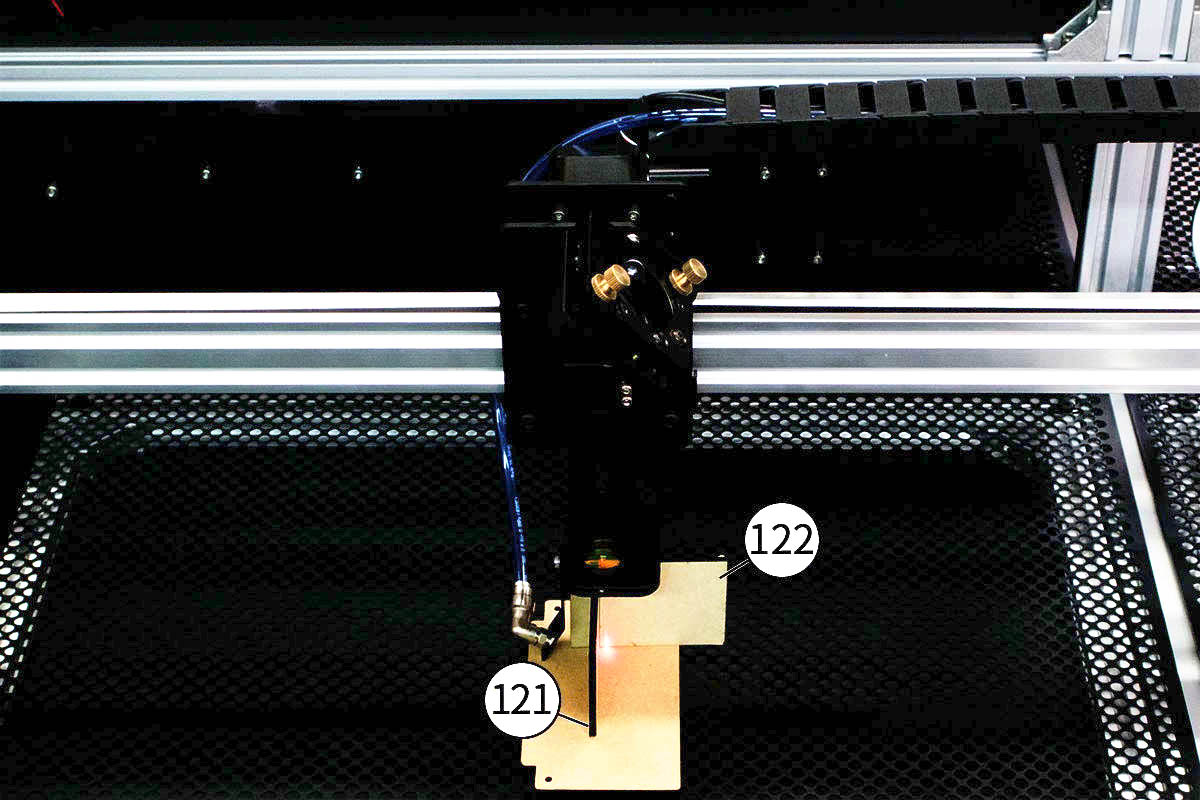

[121]高さ調整治具1と[122]高さ調整治具2を、写真のように組み合わせてlens mountを載せます。
こちらで焦点が加工対象物の表面に合っている状態です。

Preparation-for-processing03

03

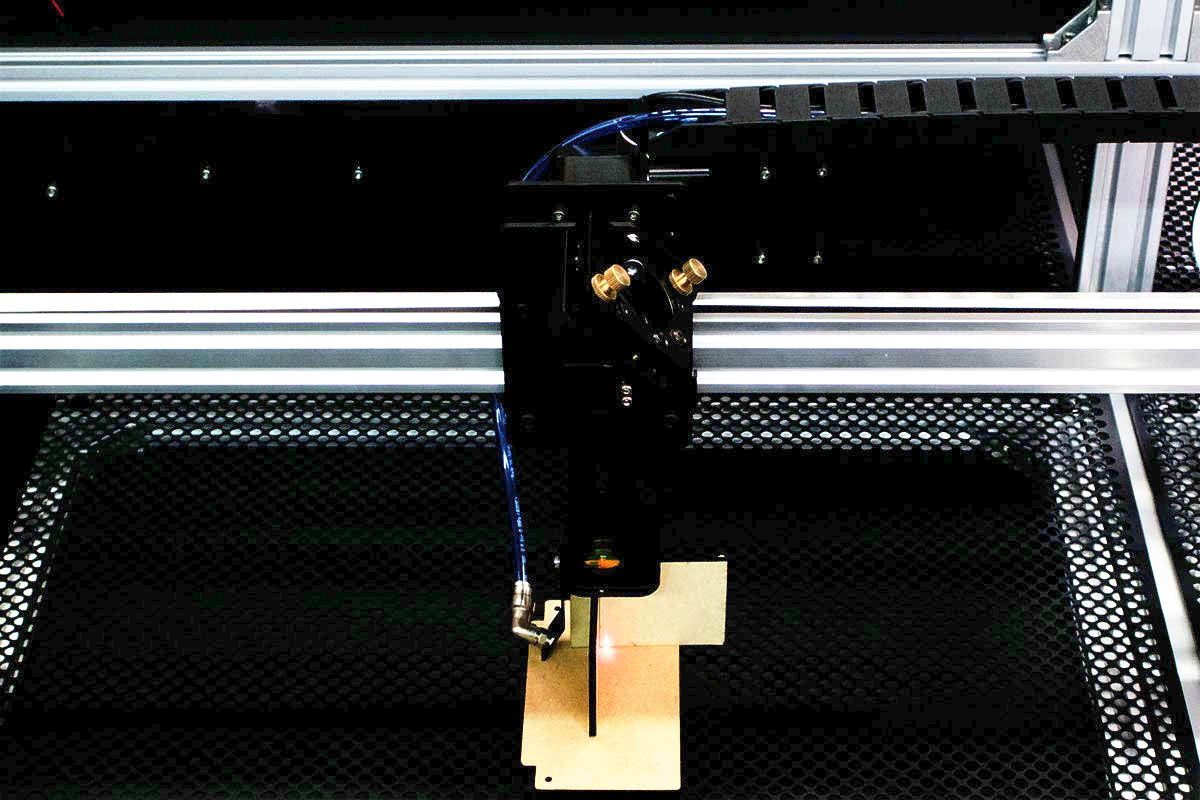

つまみネジを締めてください。
(※しっかりと締めてください。)

Preparation-for-processing04

04

高さ調整治具を外します。
これで高さ調整は完了です。

air assist holder位置合わせ

Laser_tube_mounting-01

05

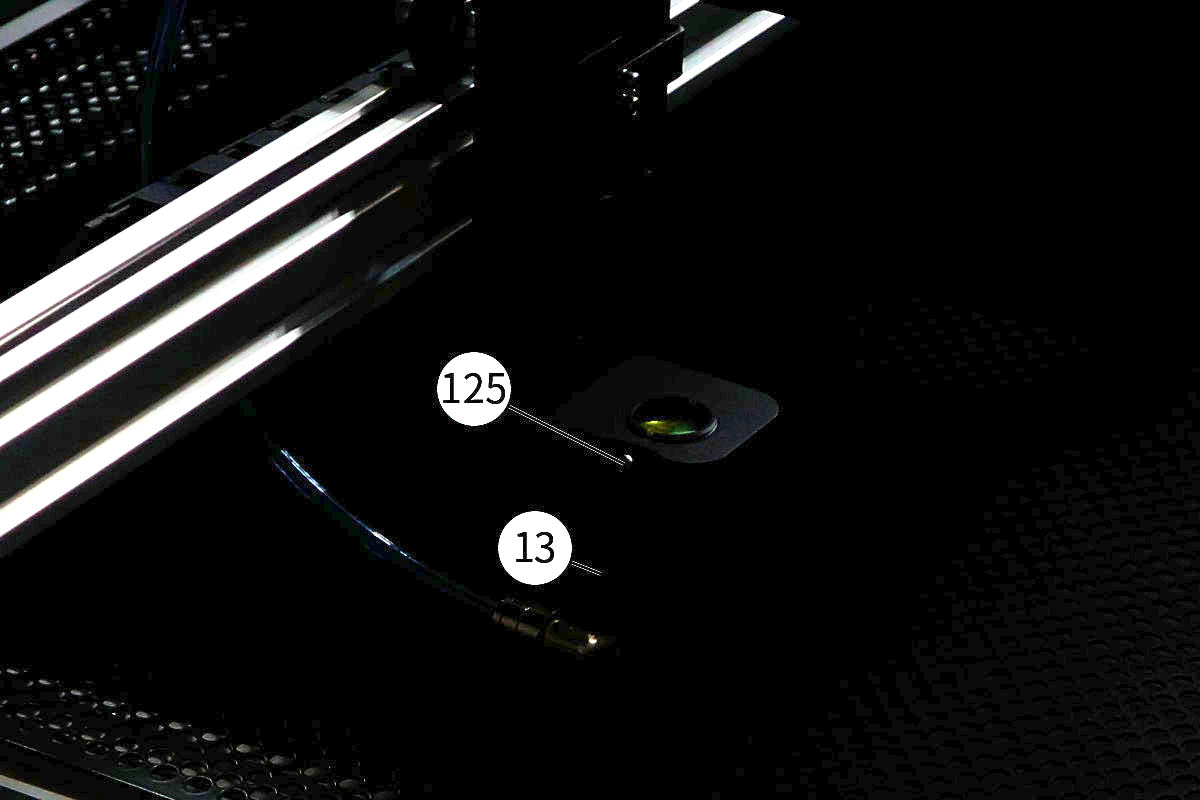

[13]air assist holderを留めている[125]M3×4六角穴付きボルトを緩め、ポインターで照射されている部分に風が当たるよう調節します。
※レーザー照射部分に風が当たらない場合は炎が上がる恐れがありますので、その場合は位置を再調整してください。
