コントロール基板取付~DCライン配線

PCB取付~DCライン配線

部品表

Utility BKT PCB mount

190

ケーブルキャリア x-axis

23

ケーブルキャリア y-axis

24

Powerケーブル

174

Y-Motor-Rケーブル

180

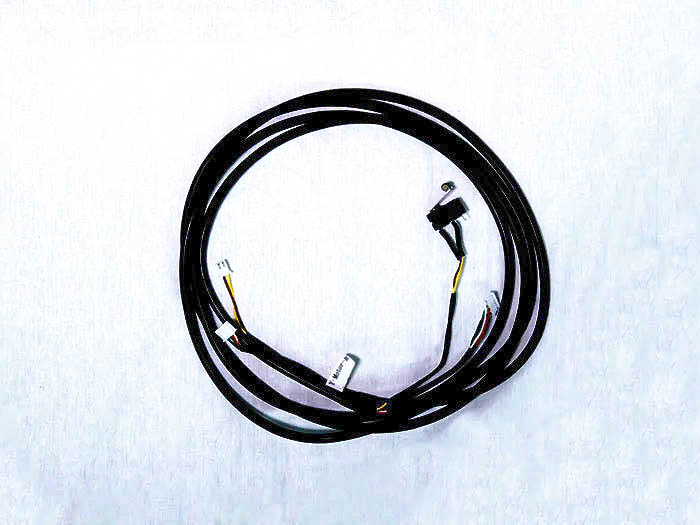

Y-Motor-Lケーブル

181

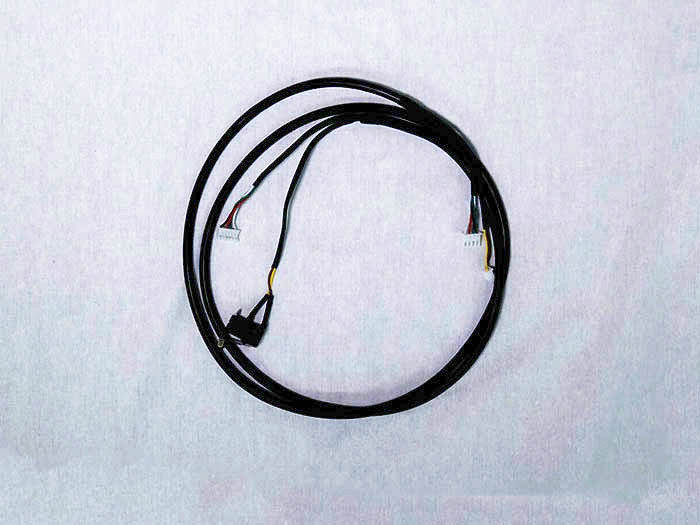

X-Motorケーブル

182

Y1-limitケーブル

178

Y2-limitケーブル

179

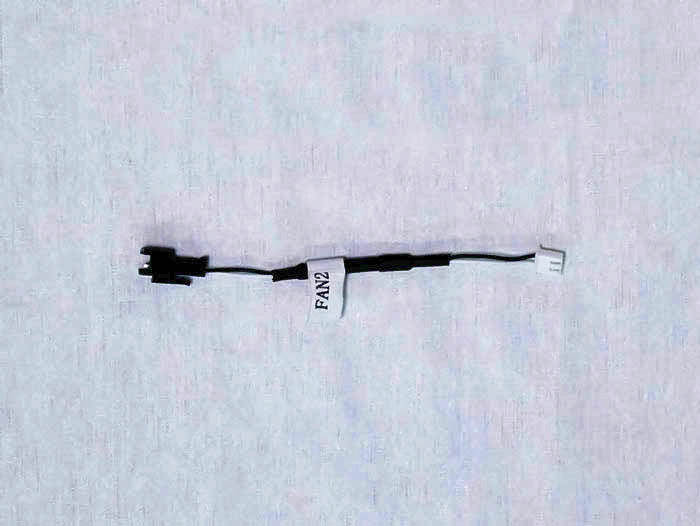

	FAN2ケーブル

177

	Laserケーブル

175

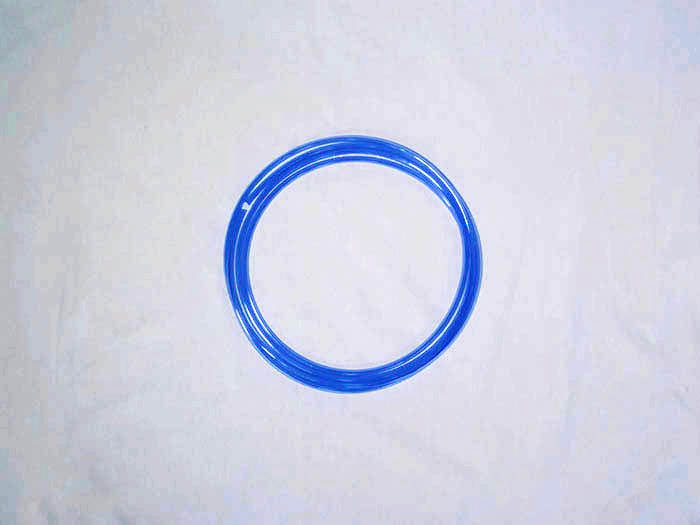

ポリウレタンチューブ

45

M5x8低頭ボルト

111

M2x8六角穴付ボルト

138

M5後入ナット

132

M5x8低頭ボルト

145

M2x8六角穴付ボルト

123

M5後入ナット

139

梱包No. 部品名 モデル 数量

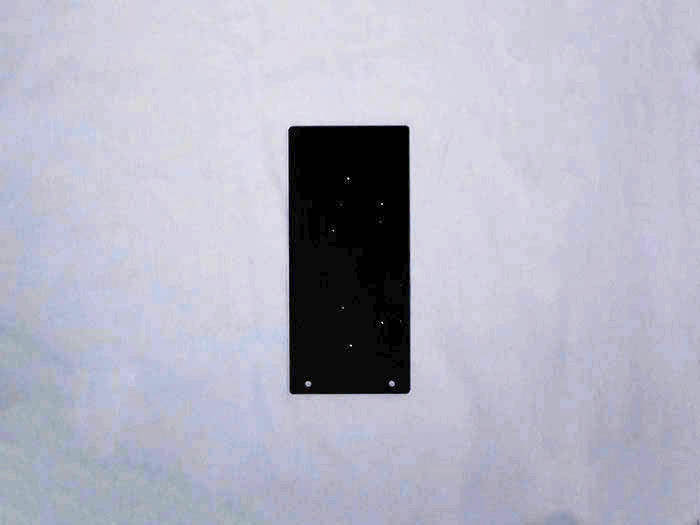

190 Utility BKT PCB mount 1
23 ケーブルキャリア x-axis 1
24 ケーブルキャリア y-axis 2

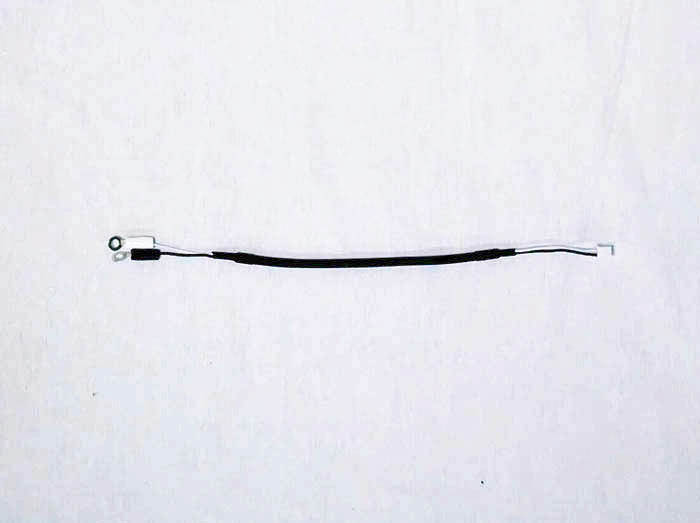

174 Powerケーブル 1
180 Y-Motor-Rケーブル 1
181 Y-Motor-Lケーブル 1

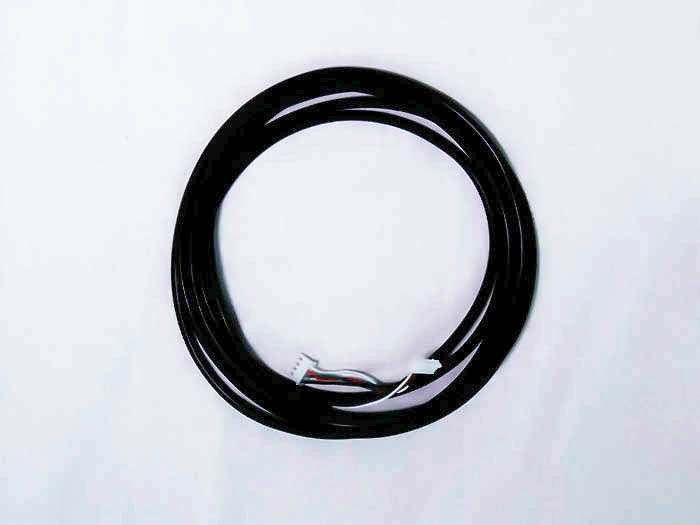

182 X-Motorケーブル 1

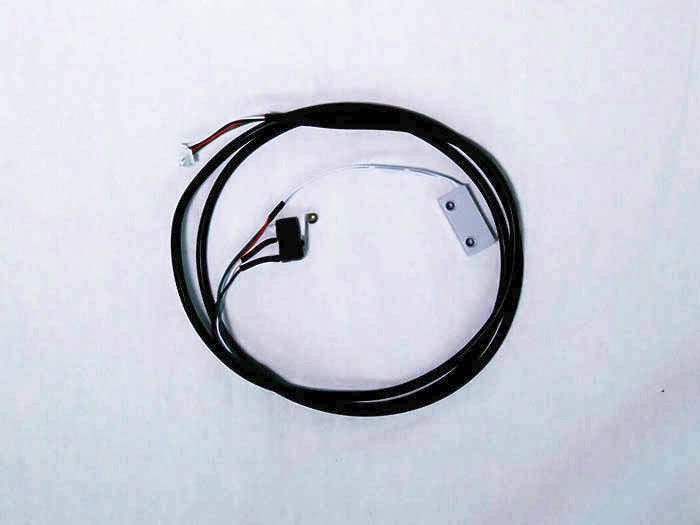

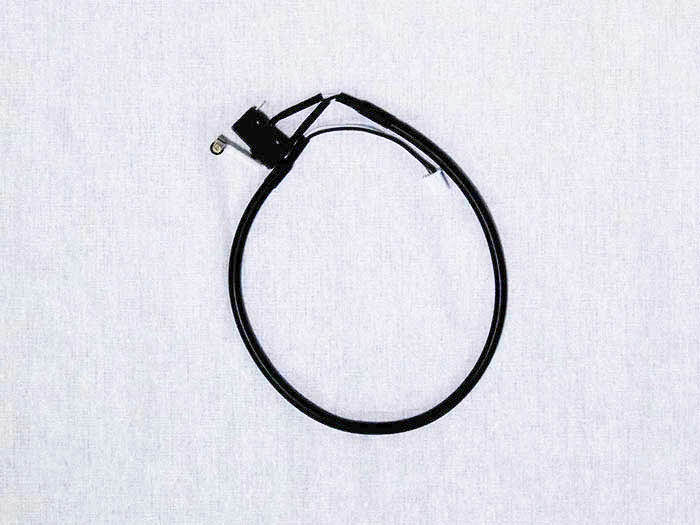

178 Y1-limitケーブル 1
179 Y2-limitケーブル 1
177 FAN2ケーブル 1

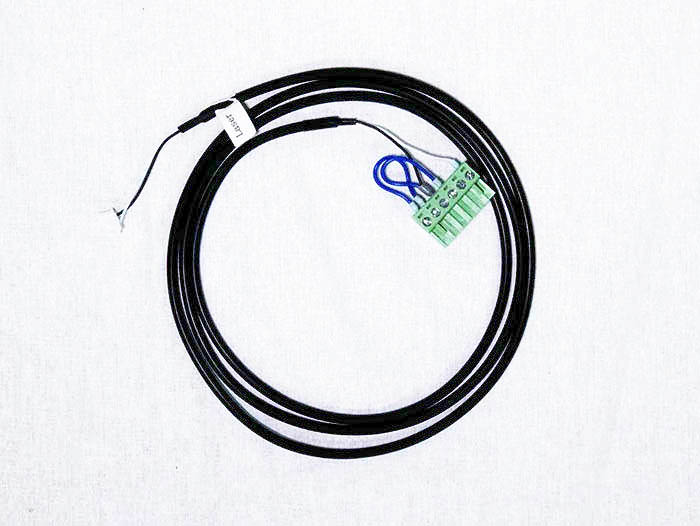

175 Laserケーブル 1
45 ポリウレタンチューブ 1

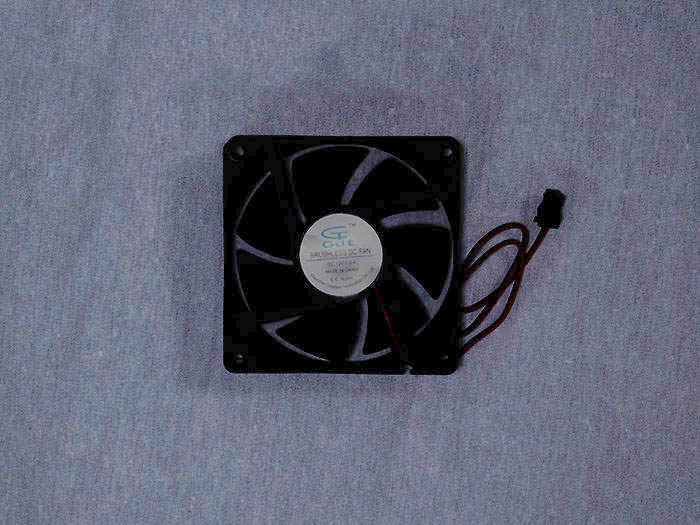

111 80mm DCファン 1

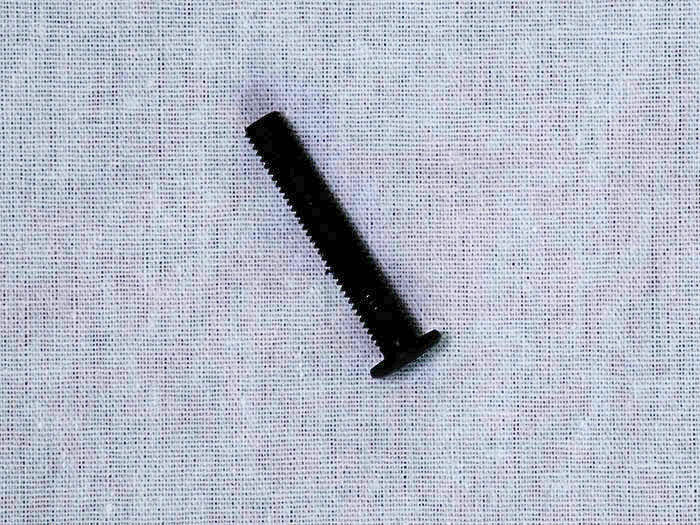

138 M4x30低頭ボルト 4

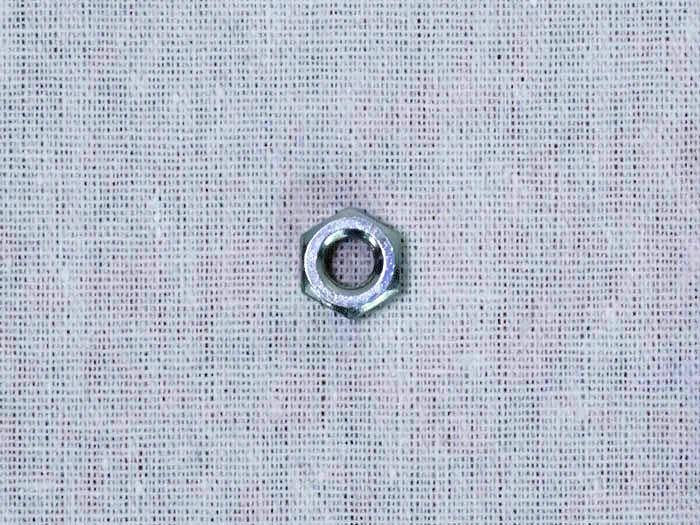

132 M4ナット 4
145 M5x8低頭ボルト 2

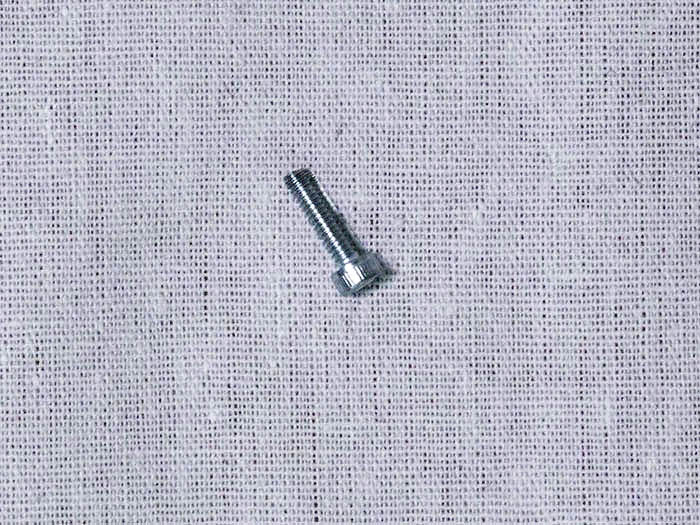

123 M2x8六角穴付ボルト 8
139 M5後入ナット 2

組立図

PCB_joint_01

01

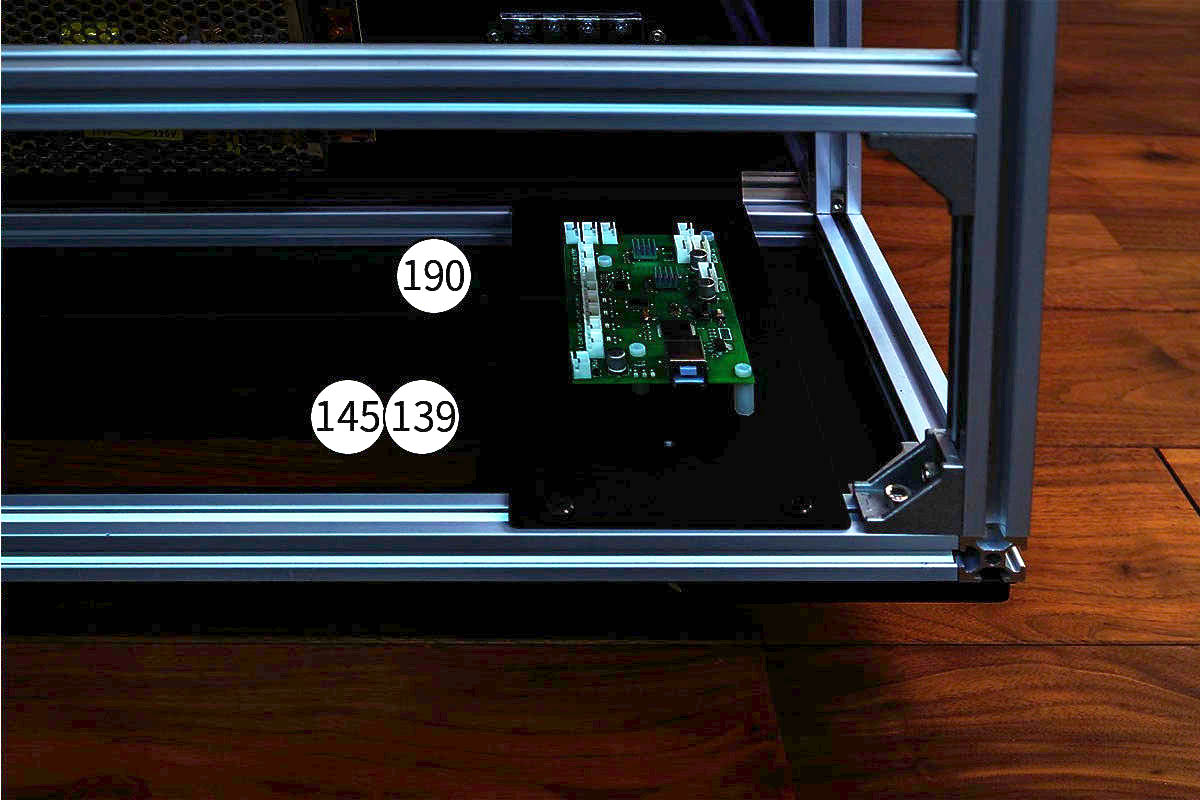

コントロール基板を取り付けた[190]utility BKTを本体フレームに[145]M5x8低頭ボルト2pcsと[139]M5後入ナット2pcsで取り付けます。
取付位置はInner leftに取り付けられている端子台の下側になります。写真内左側によりすぎると後工程で取り付けるラジエーターが取り付きませんのでご注意ください。

PCB_joint_02

02

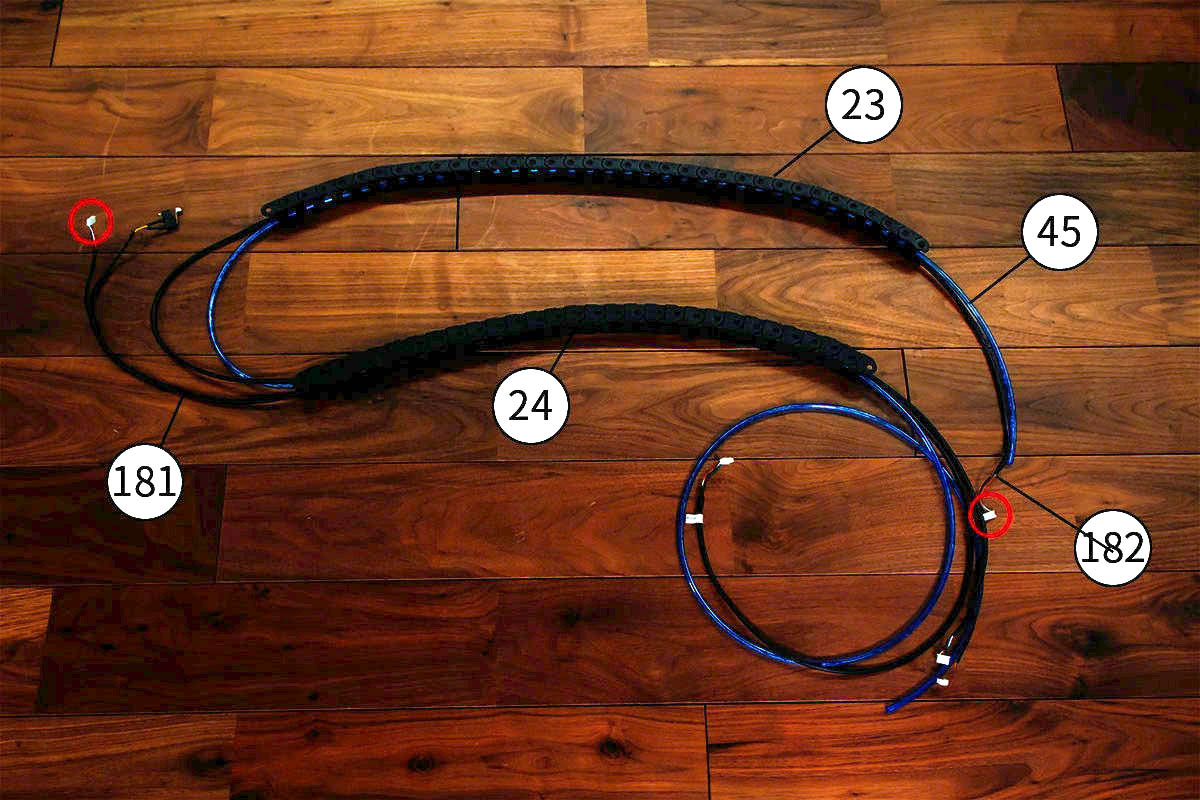

写真のようにケーブルをケーブルキャリアに通します。赤丸印の[181]Y-Motor-Lケーブルのスイッチがついているコネクタと[182]X-Motorケーブルの赤丸印は同じ形状になります。
[182]X-Motorケーブルと[45]ポリウレタンチューブを一緒に[23]ケーブルキャリア x-axisのオス側から通します。[182]X-Motorケーブルと[45]ポリウレタンチューブを[24]ケーブルキャリア y-axisのオス側から通す時に[181]Y-Motor-Lケーブルを一緒に通します。

PCB_joint_03

03

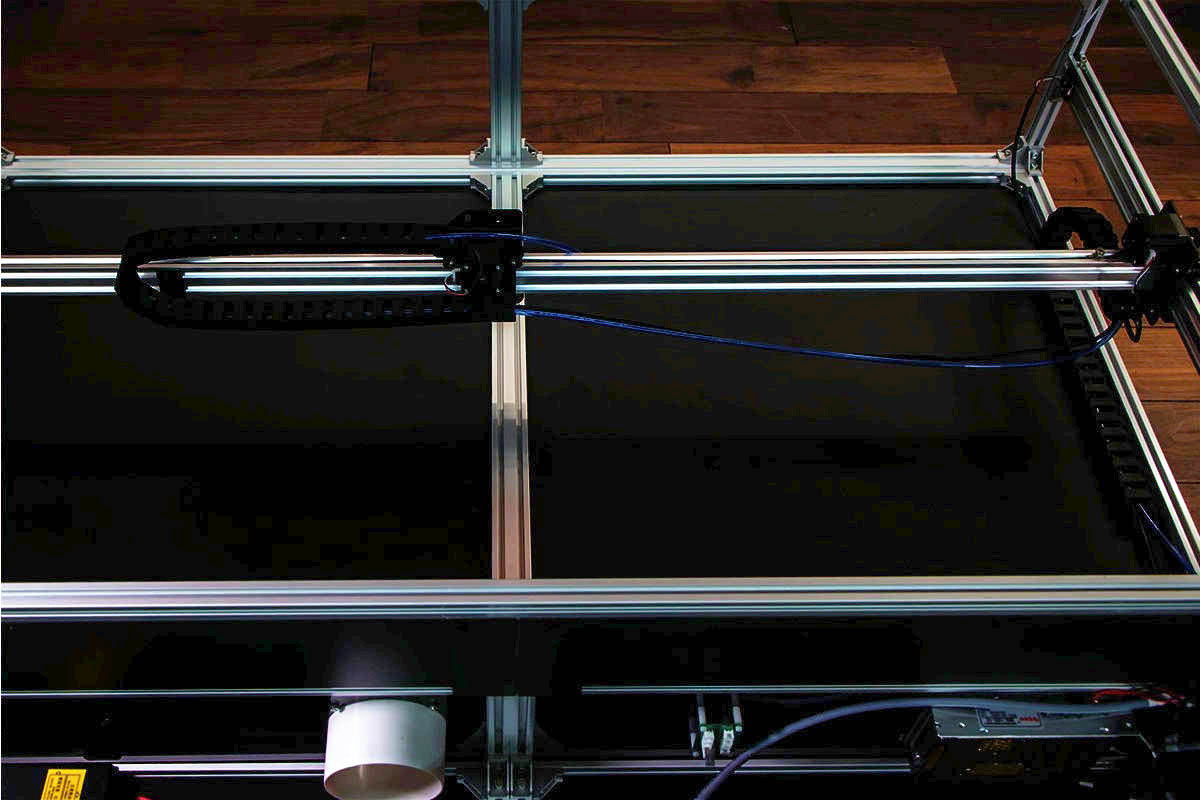

工程No.2でケーブルを通したケーブルキャリア2種を本体に取り付けます。

PCB_joint_04

04

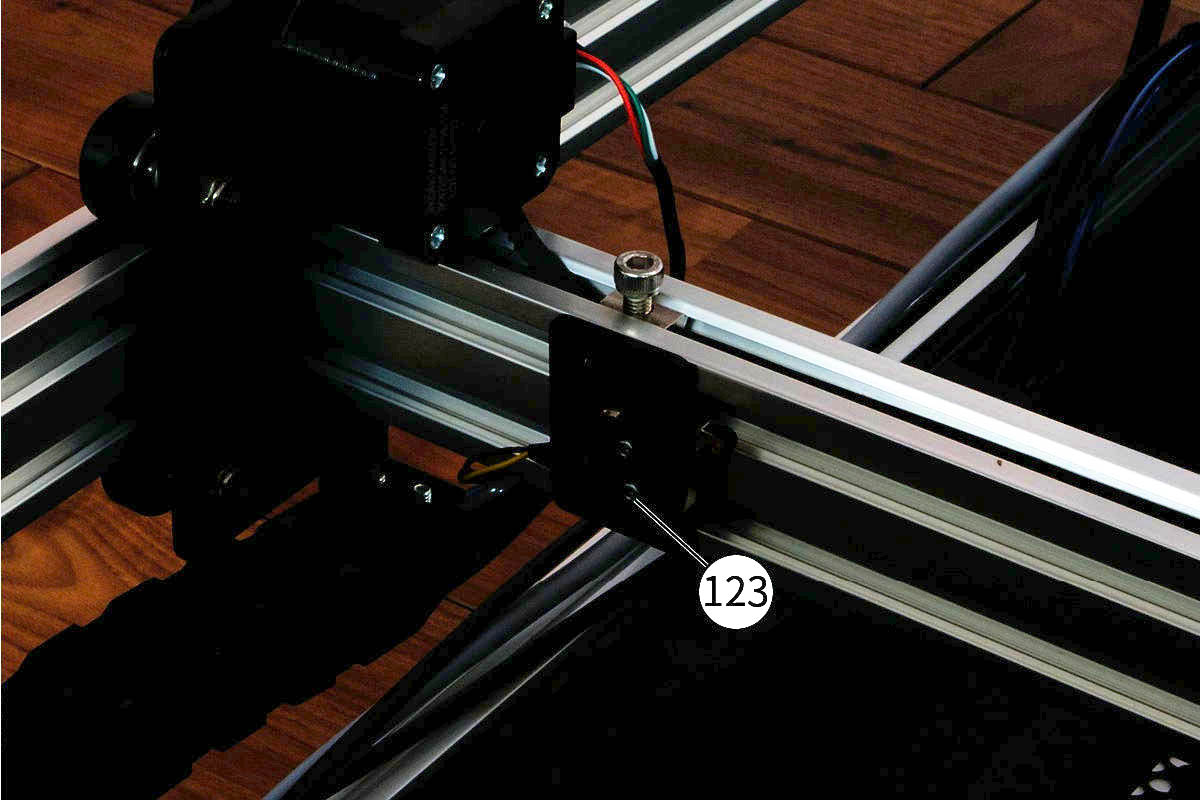

V-slot1348mmのwheel plate Y-axis-L側のlimit mountに[181]Y-Motor-Lケーブルの先端についているX1-limitを[123]M2x8六角穴付ボルト2pcsで取り付けます。

PCB_joint_05

05

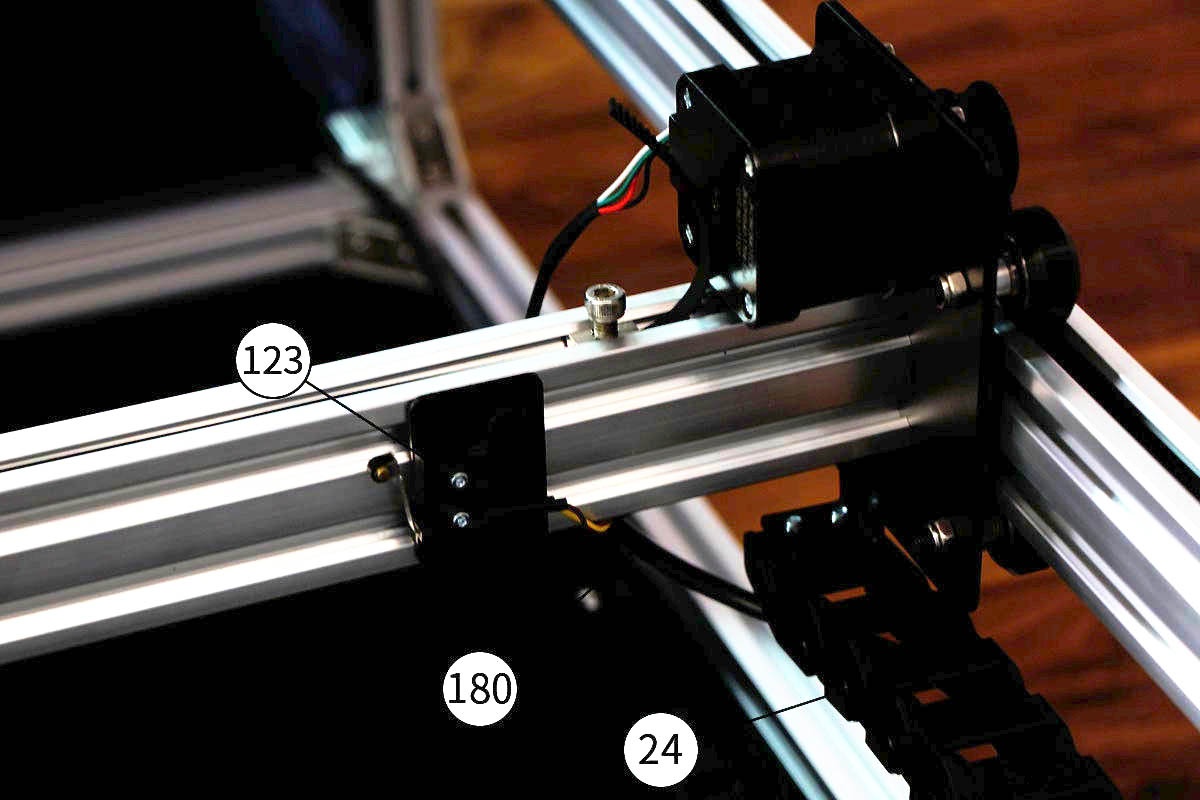

[180]Y-Motor-Rケーブルを[24]ケーブルキャリア y-axisに通して固定端ブラケットに取り付けます。X2-limitを[123]M2x8六角穴付ボルト2pcsでlimit mountに取り付けます。

PCB_joint_06

06

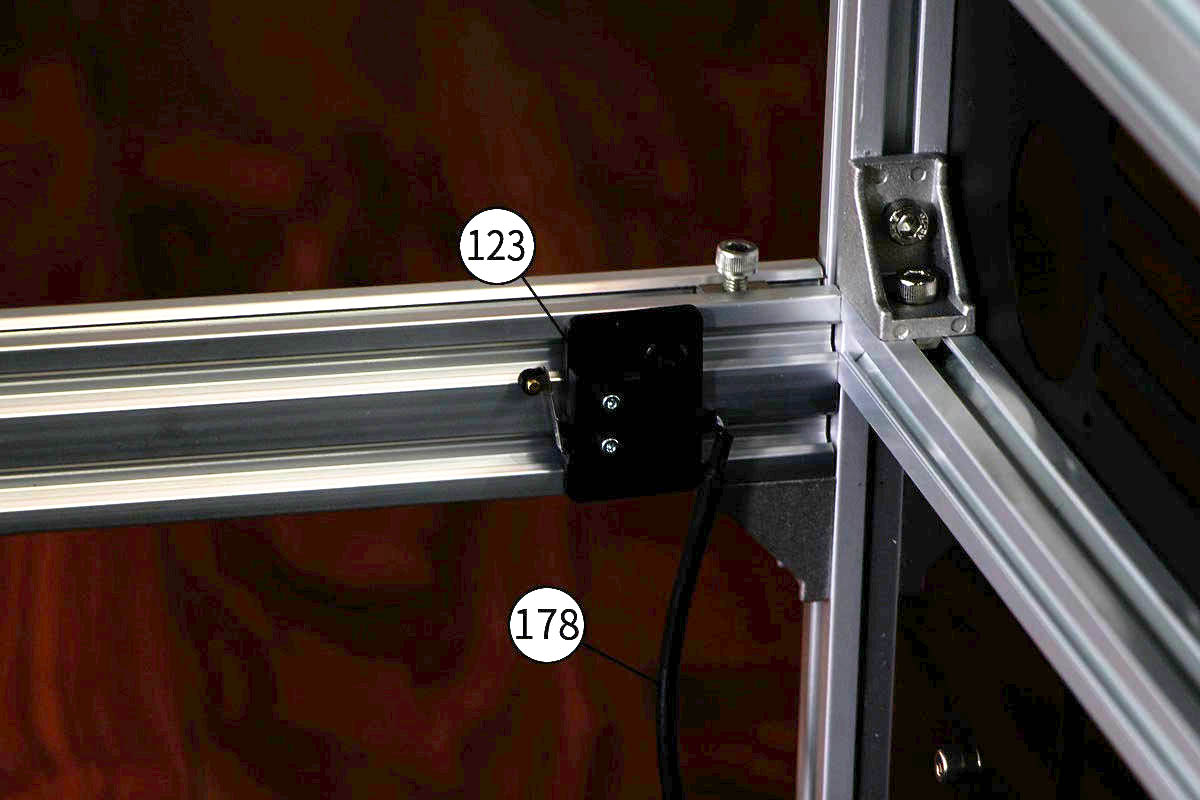

[178]Y1-limitケーブルを[123]M2x8六角穴付ボルト2pcsでlimit mountに取り付けます。

PCB_joint_07

07

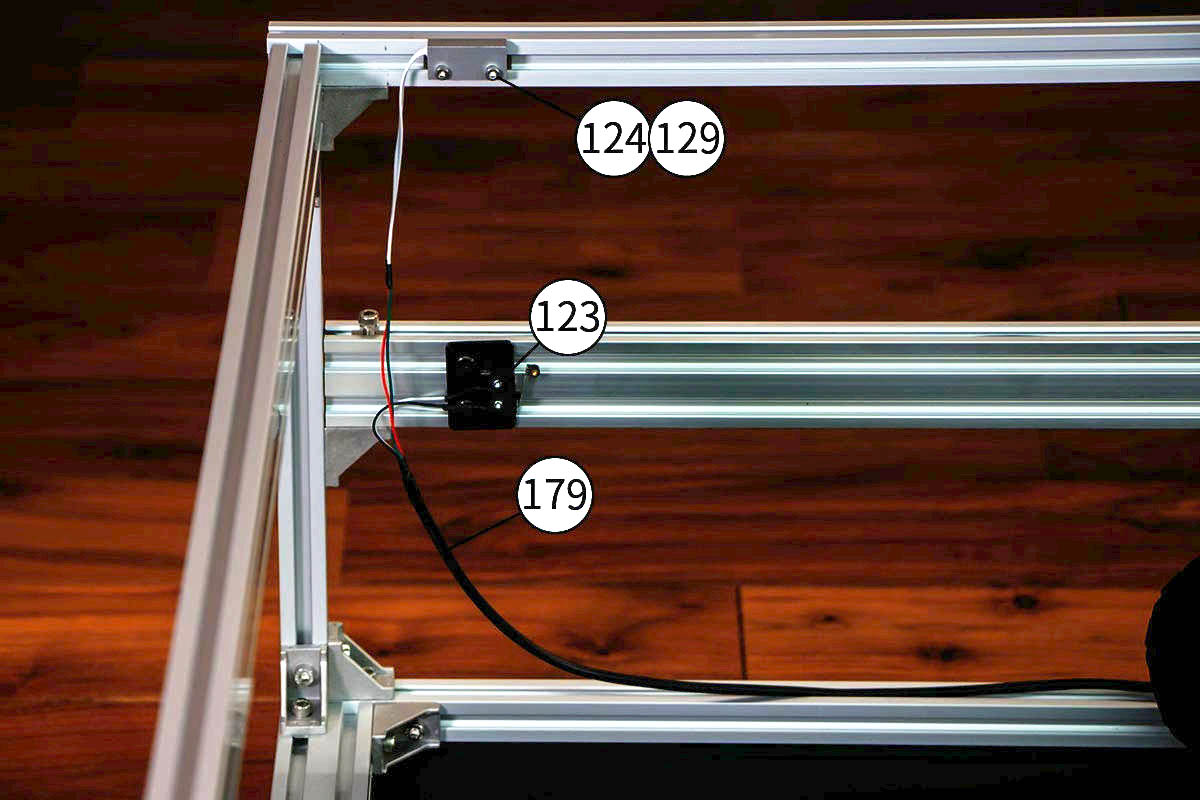

[179]Y2-limitケーブルを[123]M2x8六角穴付ボルト2pcsでlimit mountに取り付けます。
Door switchを[129]M3x12六角穴付ボルト2pcsと[124]M3後入ナットで取り付けます。

PCB_joint_08

08

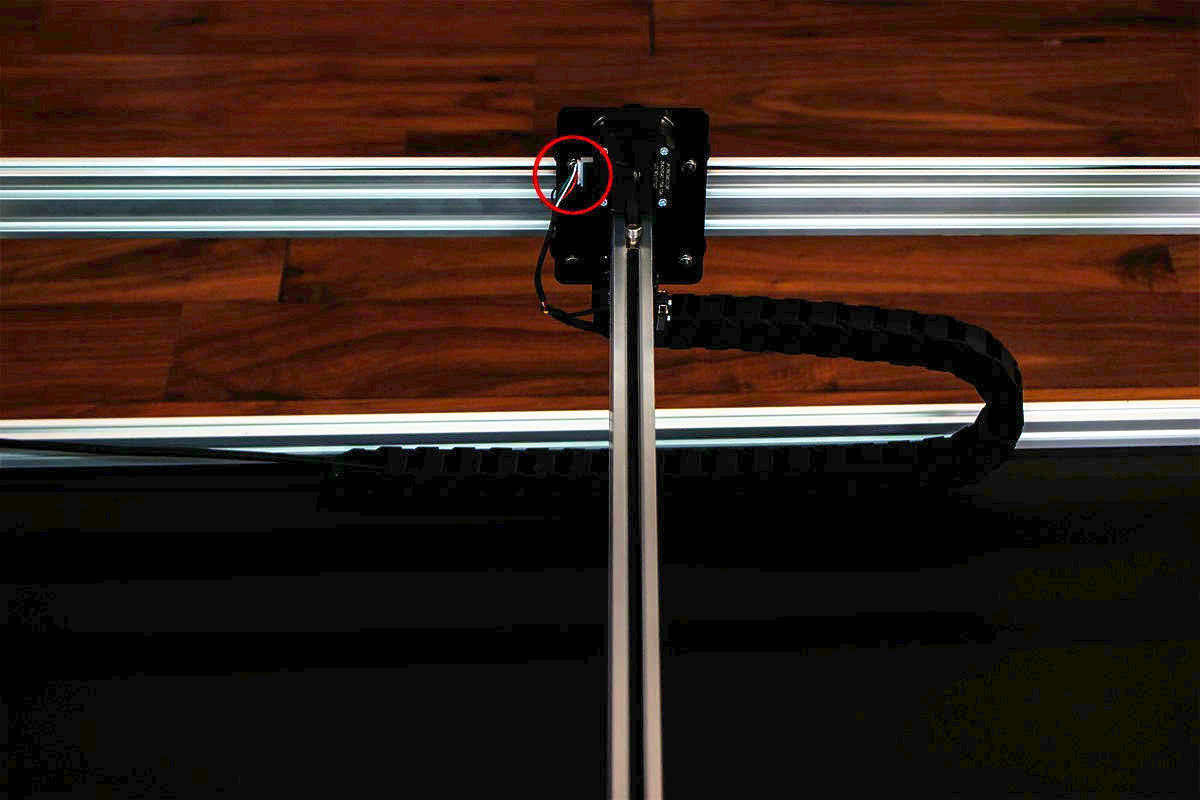

各ステッピングモーターにコネクタを接続します。

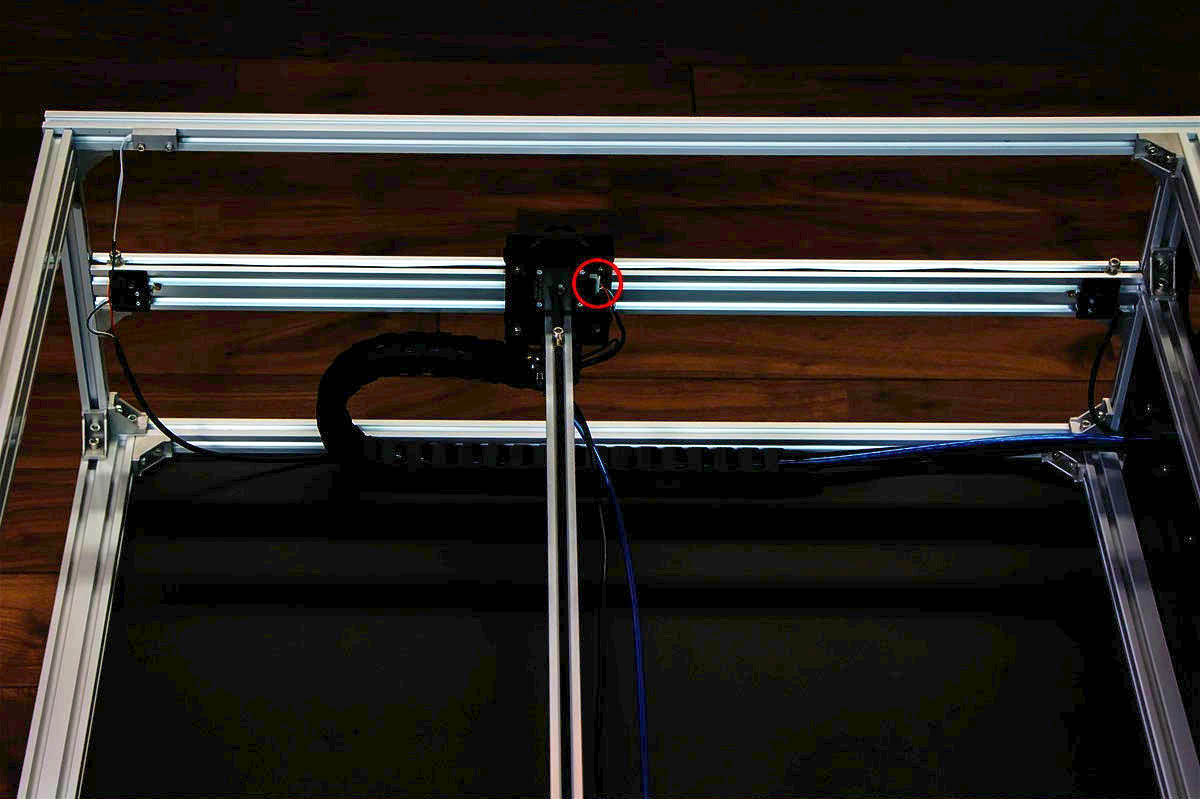

PCB_joint_09

09

PCB_joint_10

10

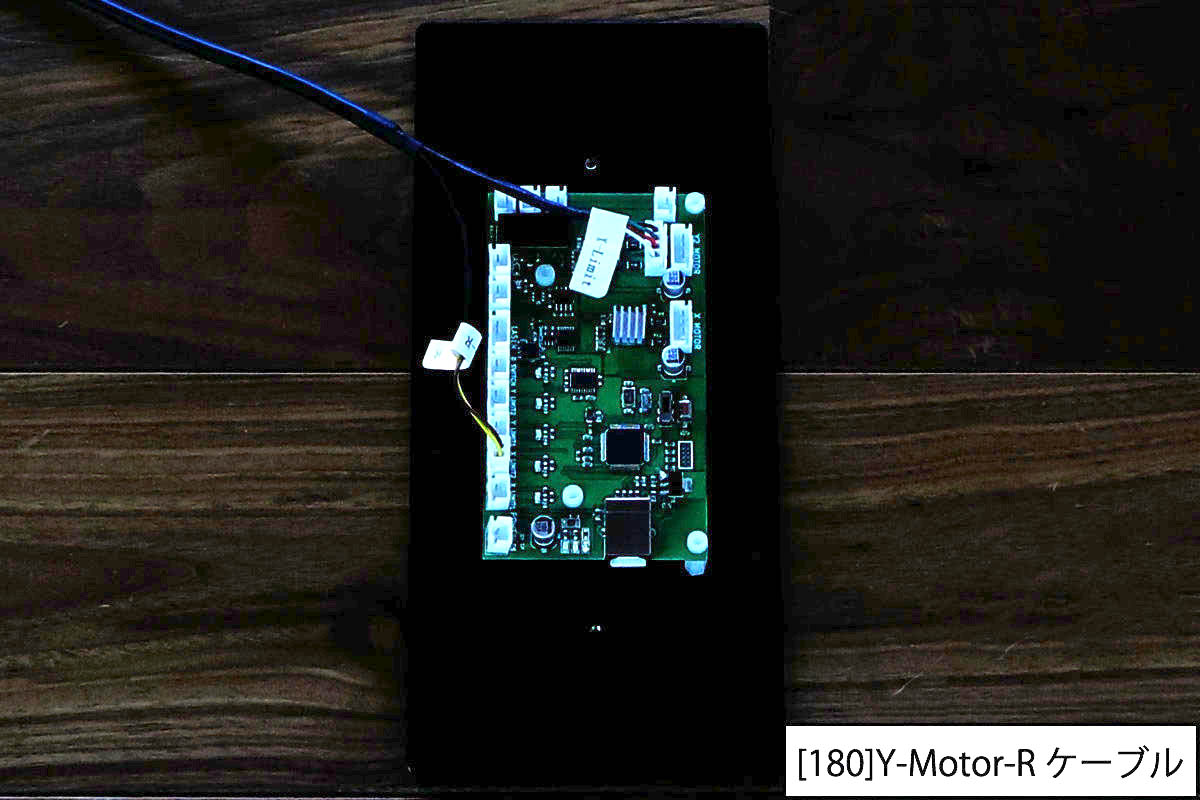

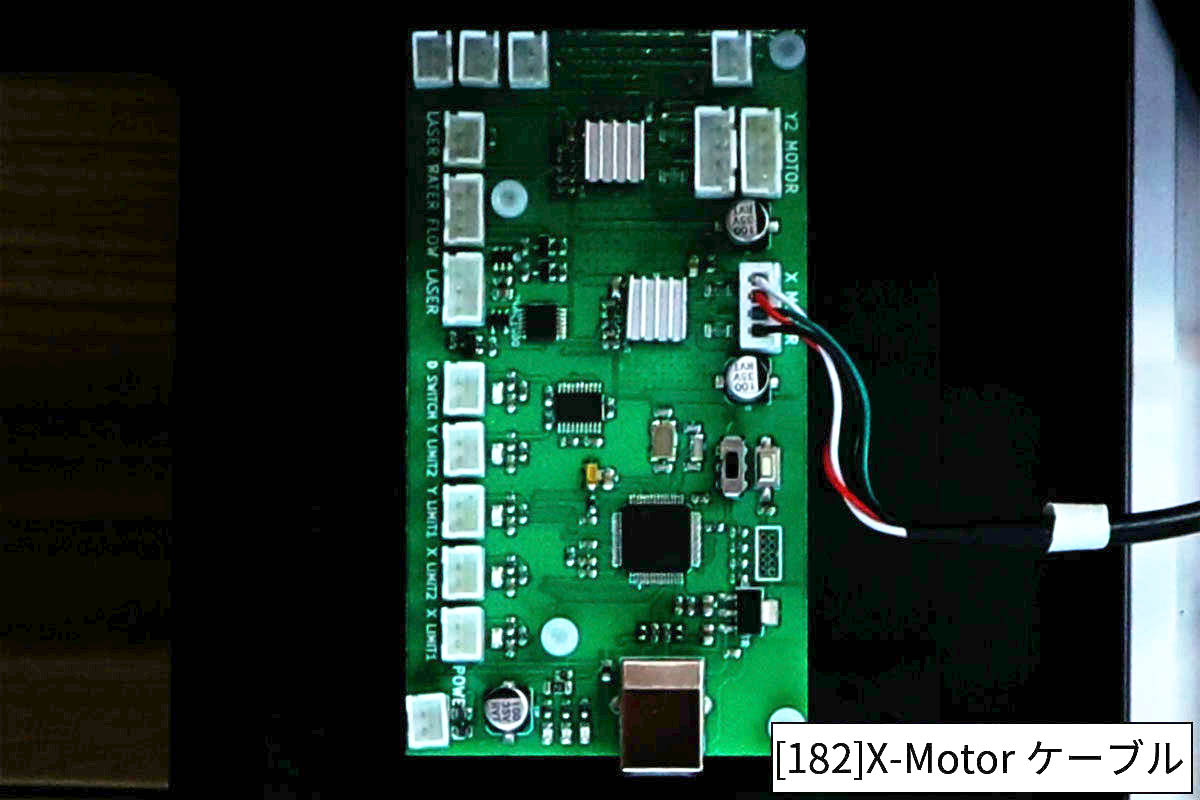

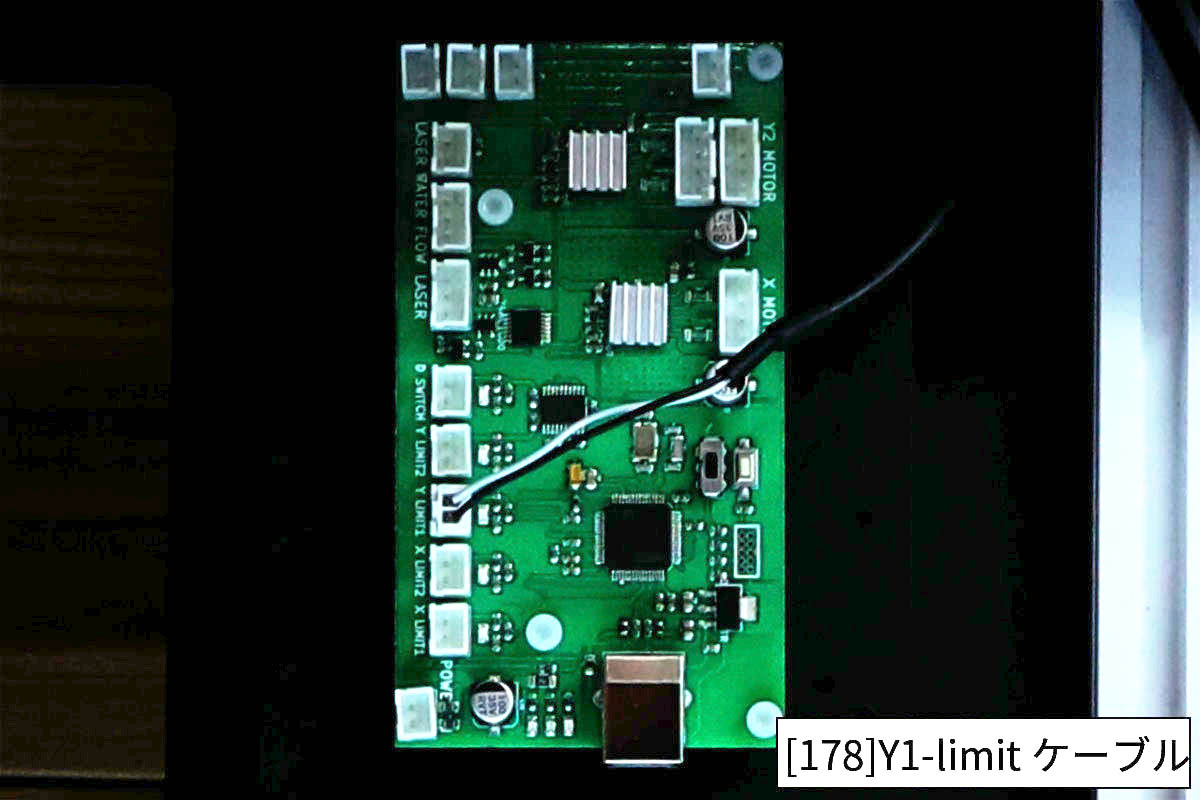

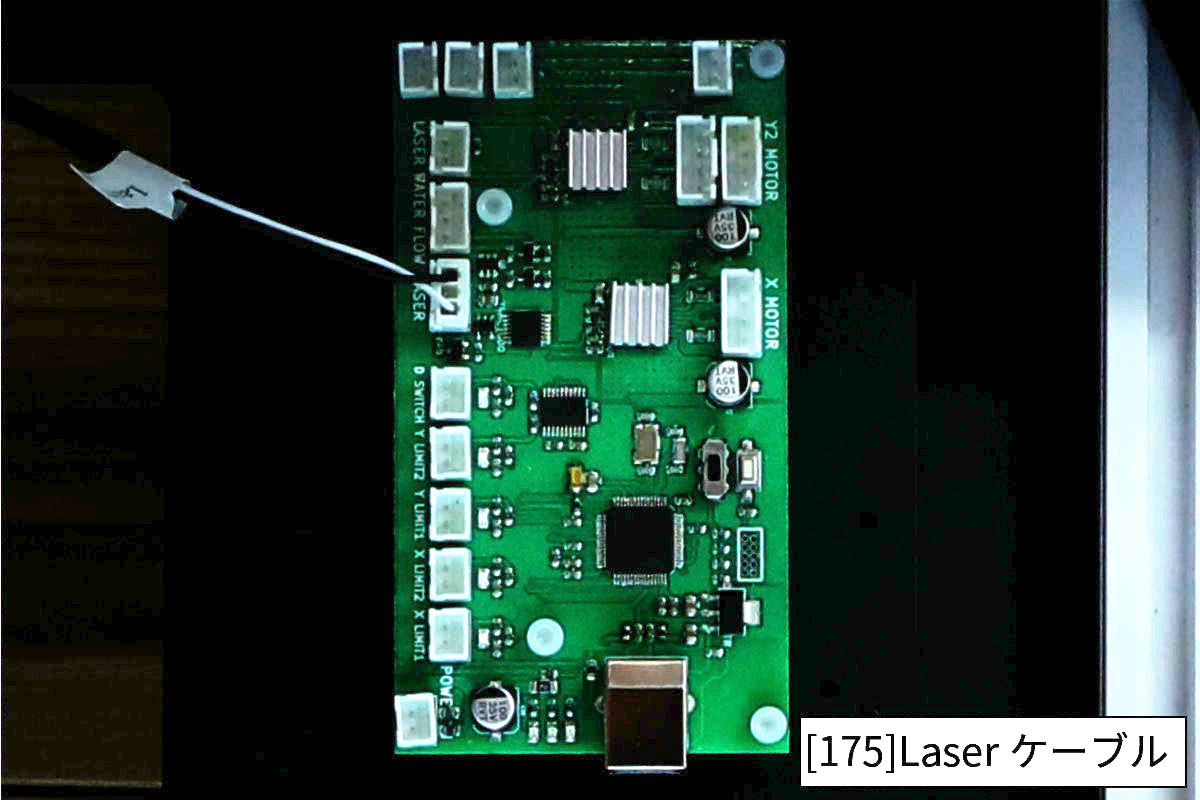

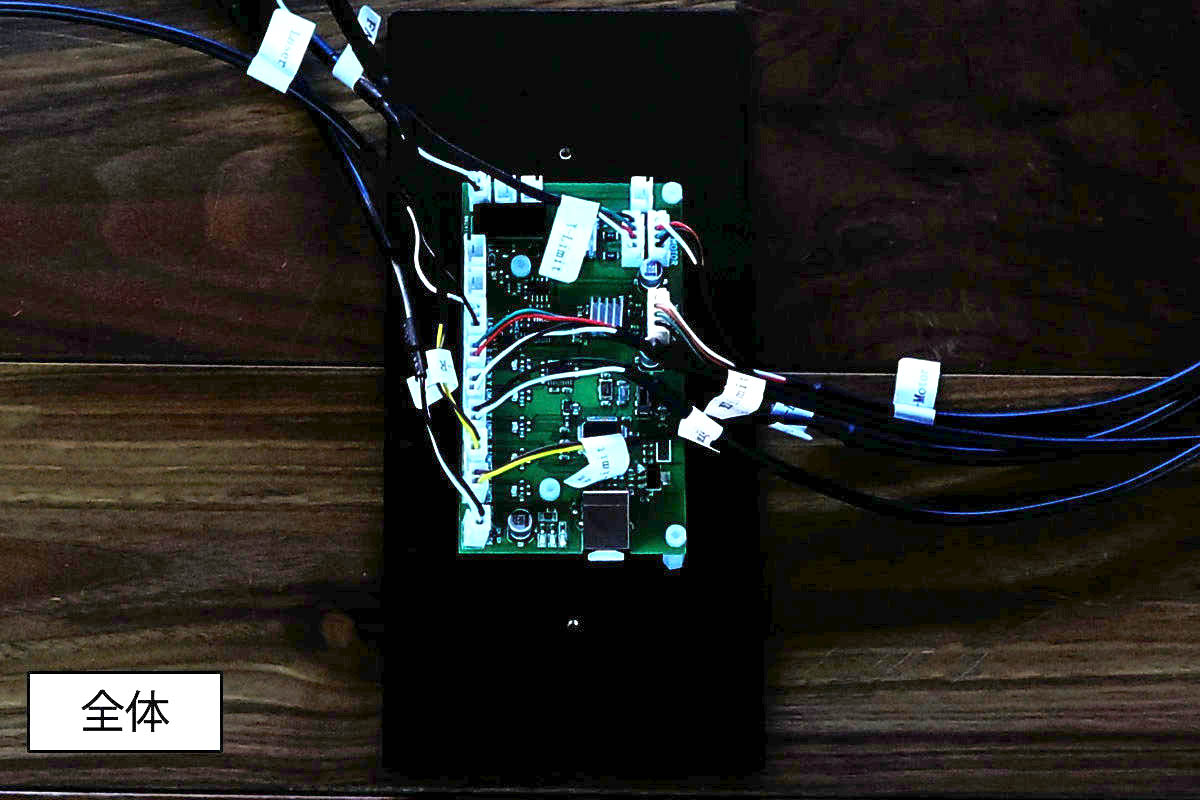

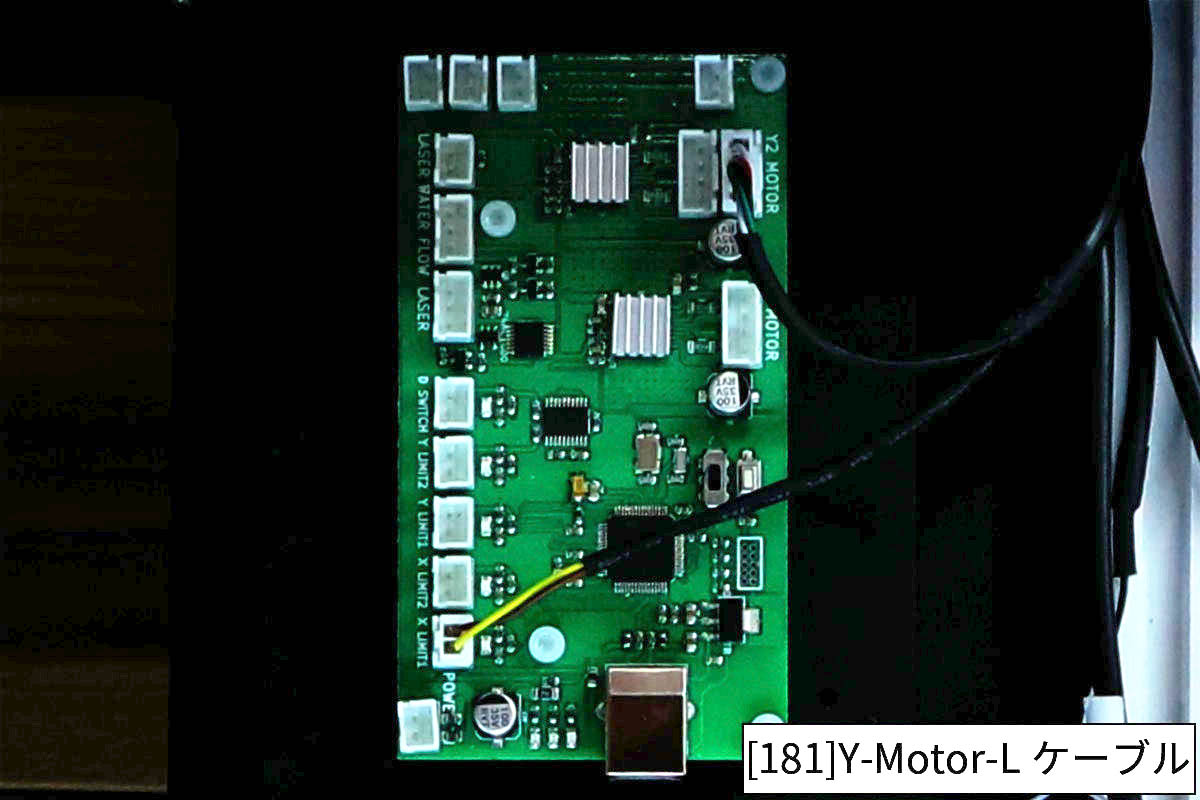

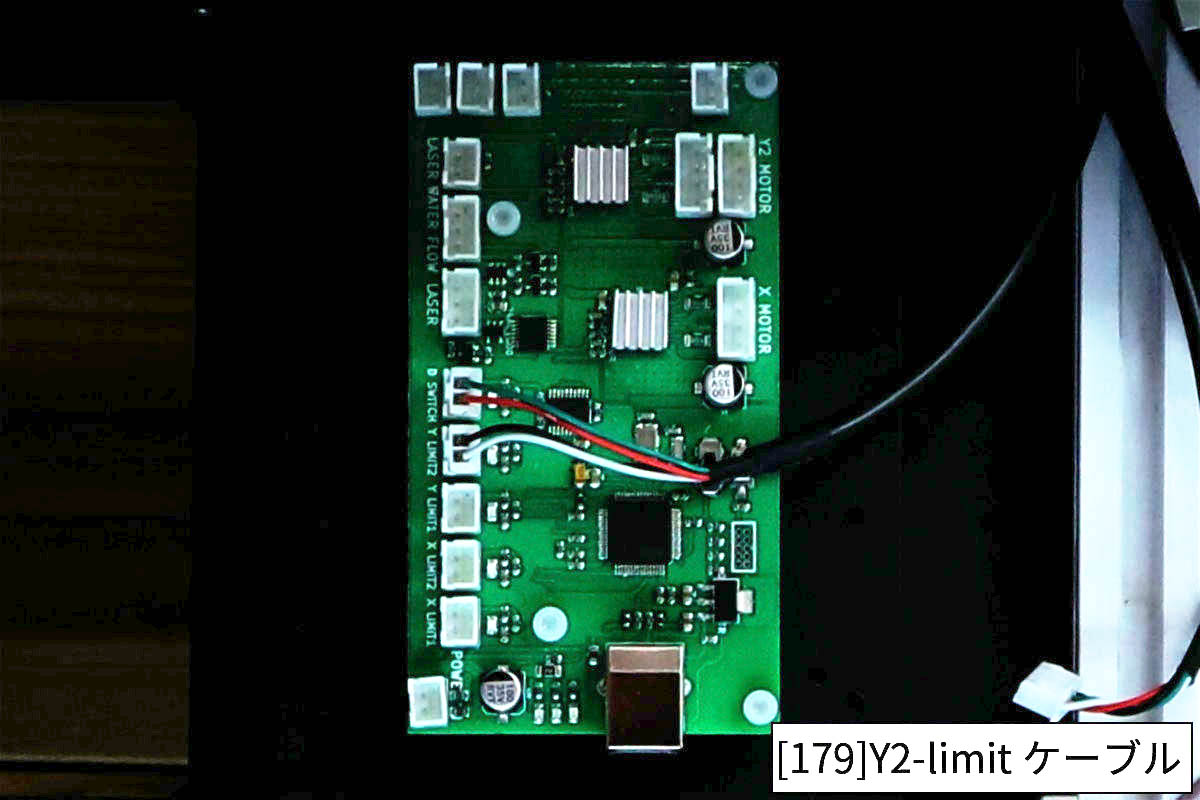

コントロール基板と接続していきます。
接続先を間違わないようにしてください。


11


12


13


14


15


16


17


18


19


20

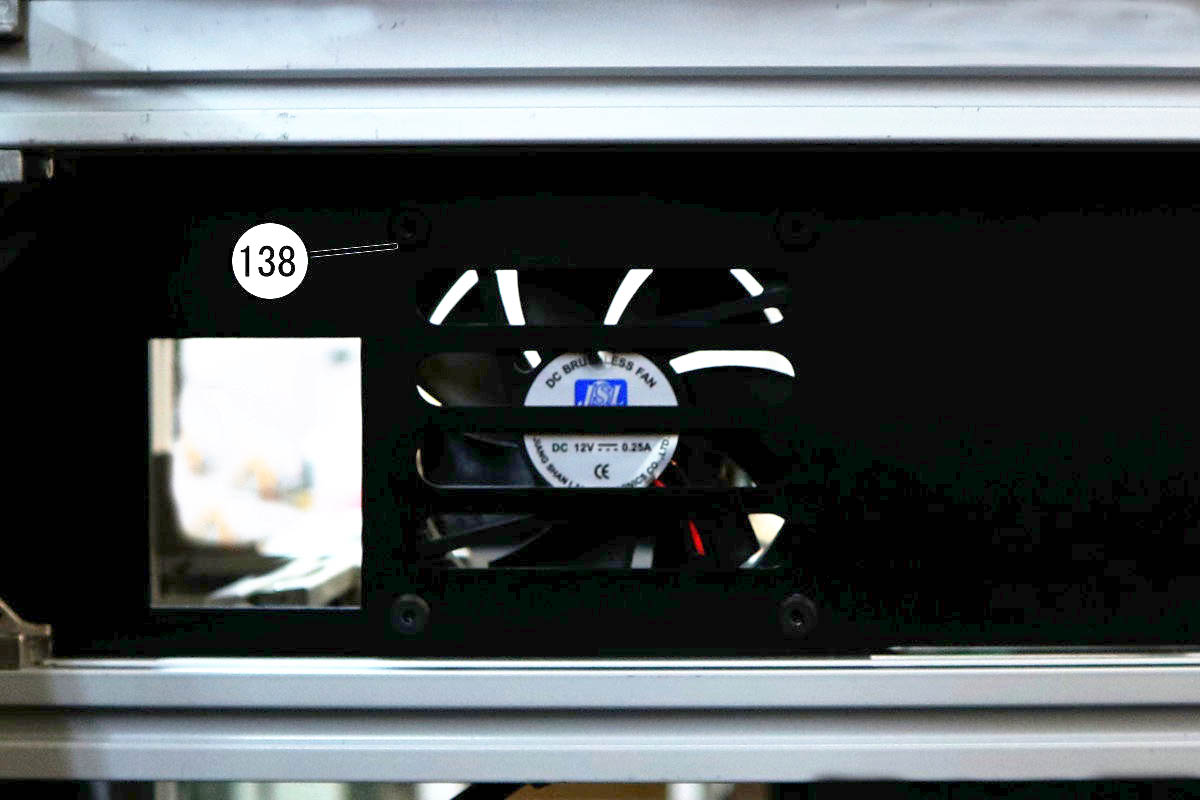

[60]Inner-Lに加工ベッド側から[138]M4x30低頭ボルトを入れDCファンを取り付けます。
DCファンには向きがあります。写真を参考に取り付けてください。


21

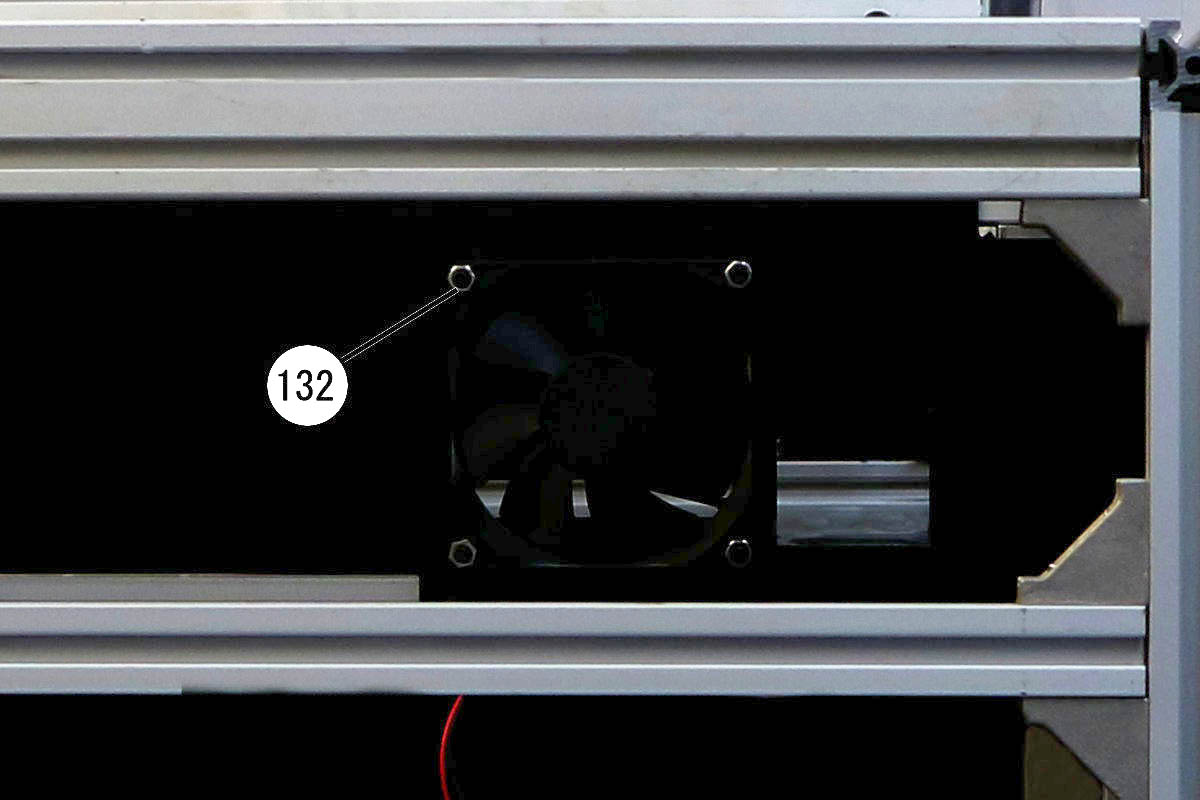

背面側から見て[138]M4x30低頭ボルトに[132]M4ナットを取り付けて固定します。


22

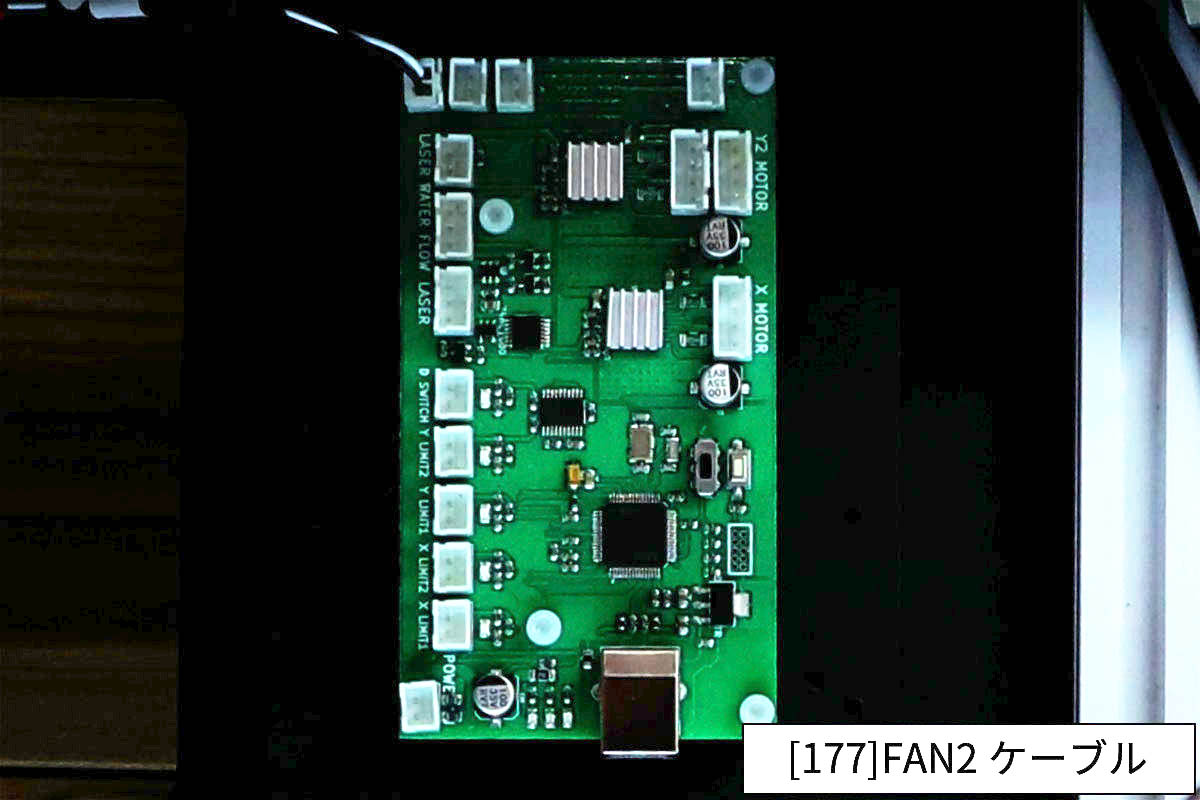

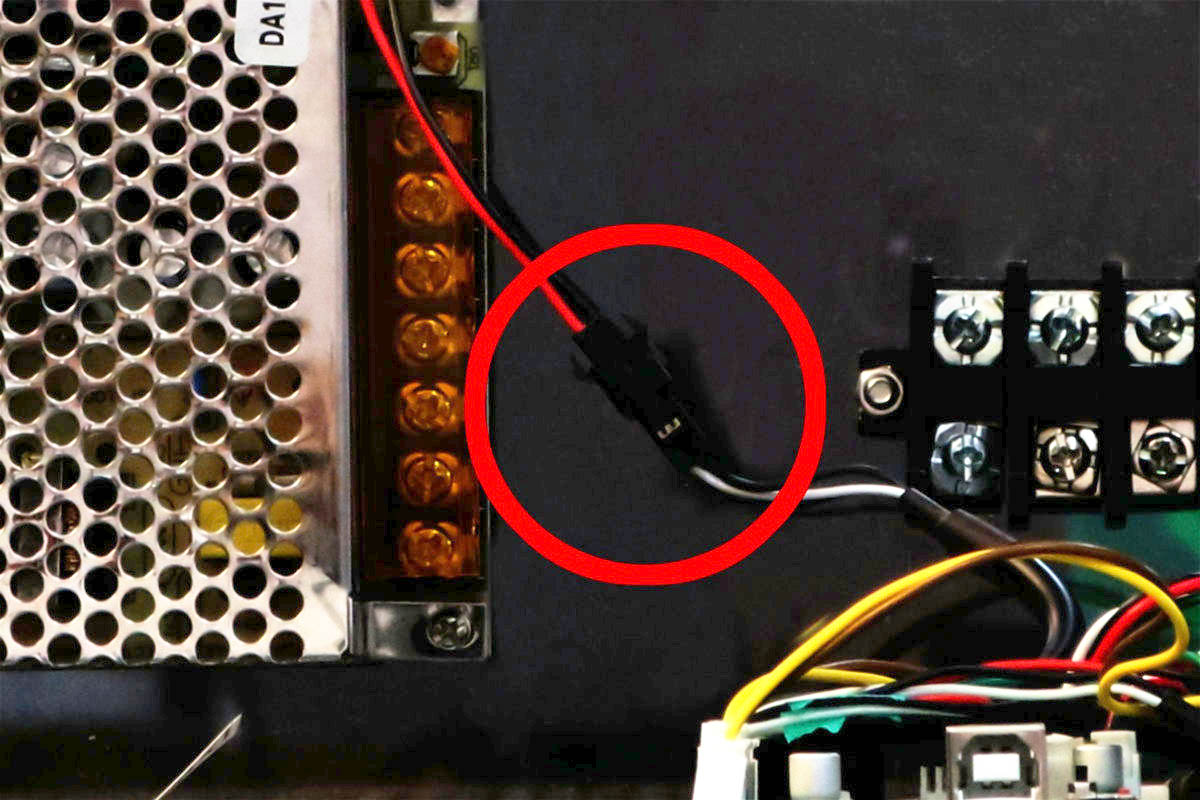

DCファンのケーブルと[177]FAN2ケーブルを接続します。
