水冷装置取付

水冷装置取付

部品表

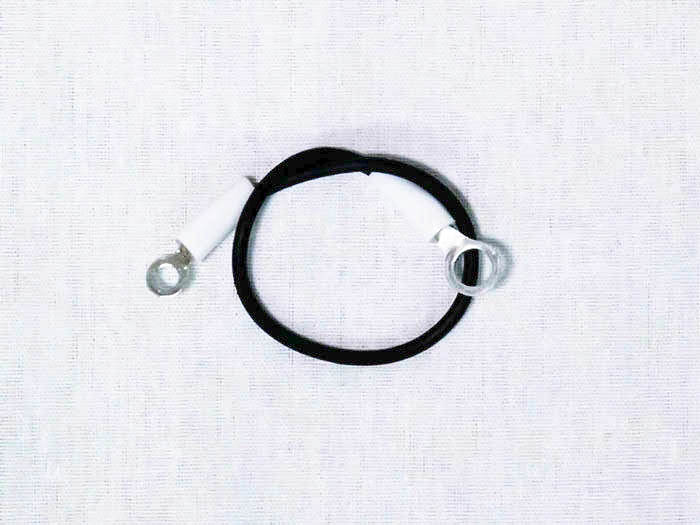

	Ground(L)ケーブル

185

	Ground(M)ケーブル

186

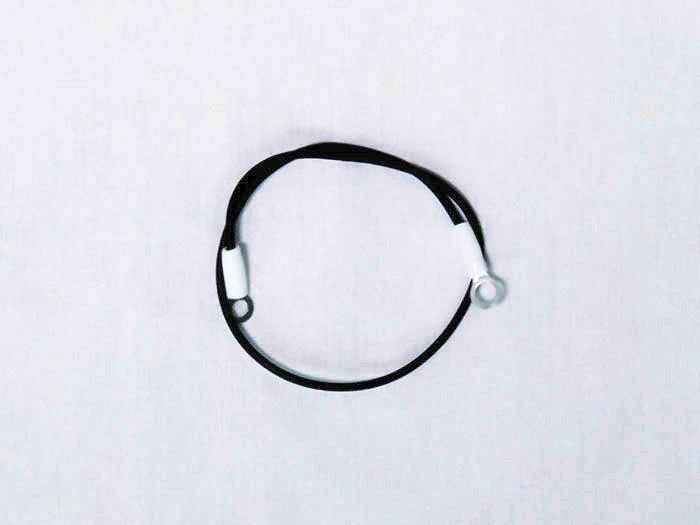

	Ground(S)ケーブル

187

タンクホルダー

176

M5x8六角穴付ボルト

183

タンクホルダー

196

M5x8六角穴付ボルト

144

M5後入ナット

139

M4x6六角穴付ボルト

133

M4x10六角穴付ボルト

135

	M4後入れナット

162

梱包No. 部品名 モデル 数量

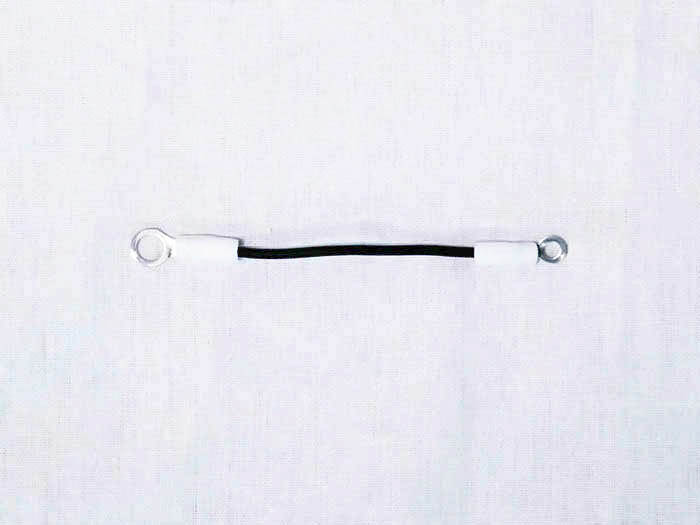

185 Ground(L)ケーブル 1
186 Ground(M)ケーブル 1
187 Ground(S)ケーブル 1

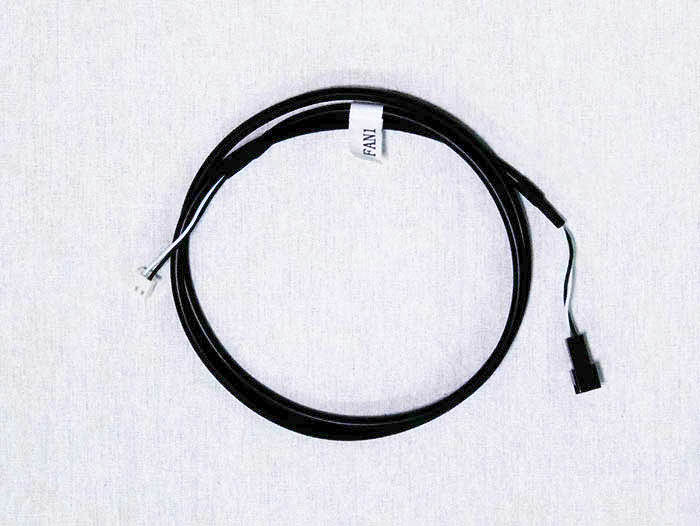

176 FAN1ケーブル 1

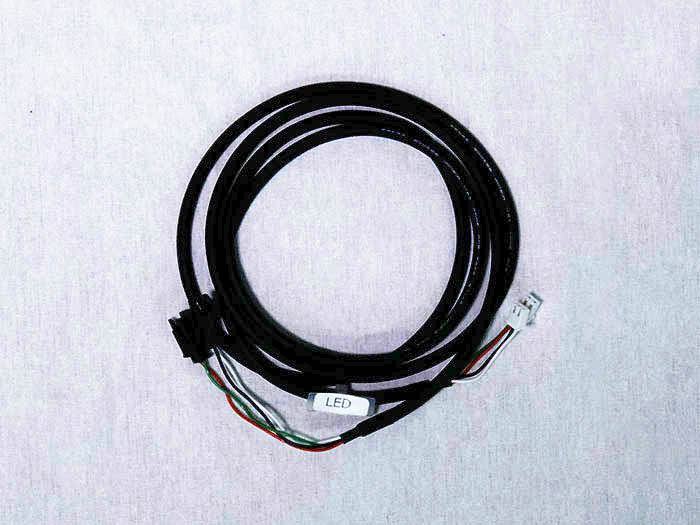

183 LEDケーブル 1

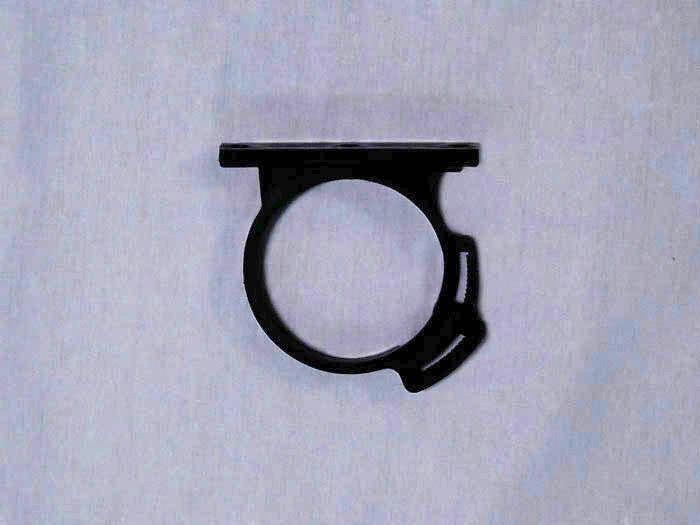

196 タンクホルダー 1

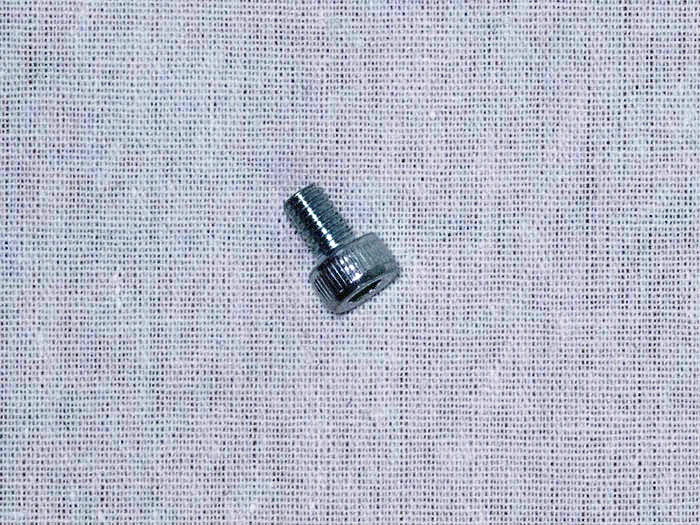

144 M5x8六角穴付ボルト 2

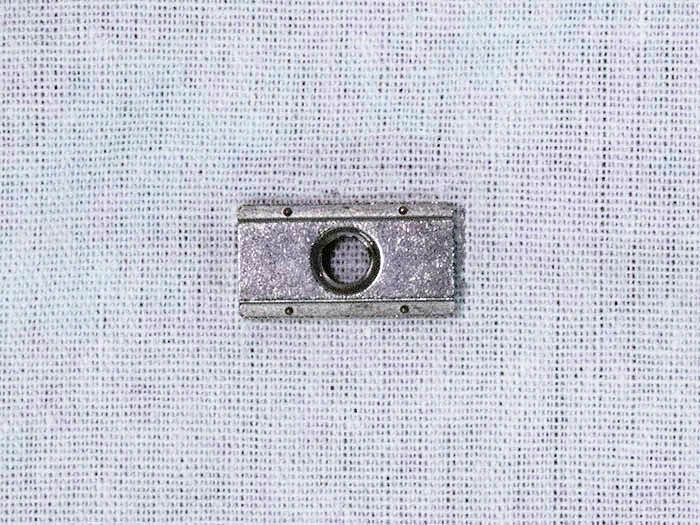

139 M5後入ナット 2
133 M4x6六角穴付ボルト 4
135 M4x10六角穴付ボルト 2
162 M4後入ナット 2

組立図

water-coolinng-unit-mounting-01

01

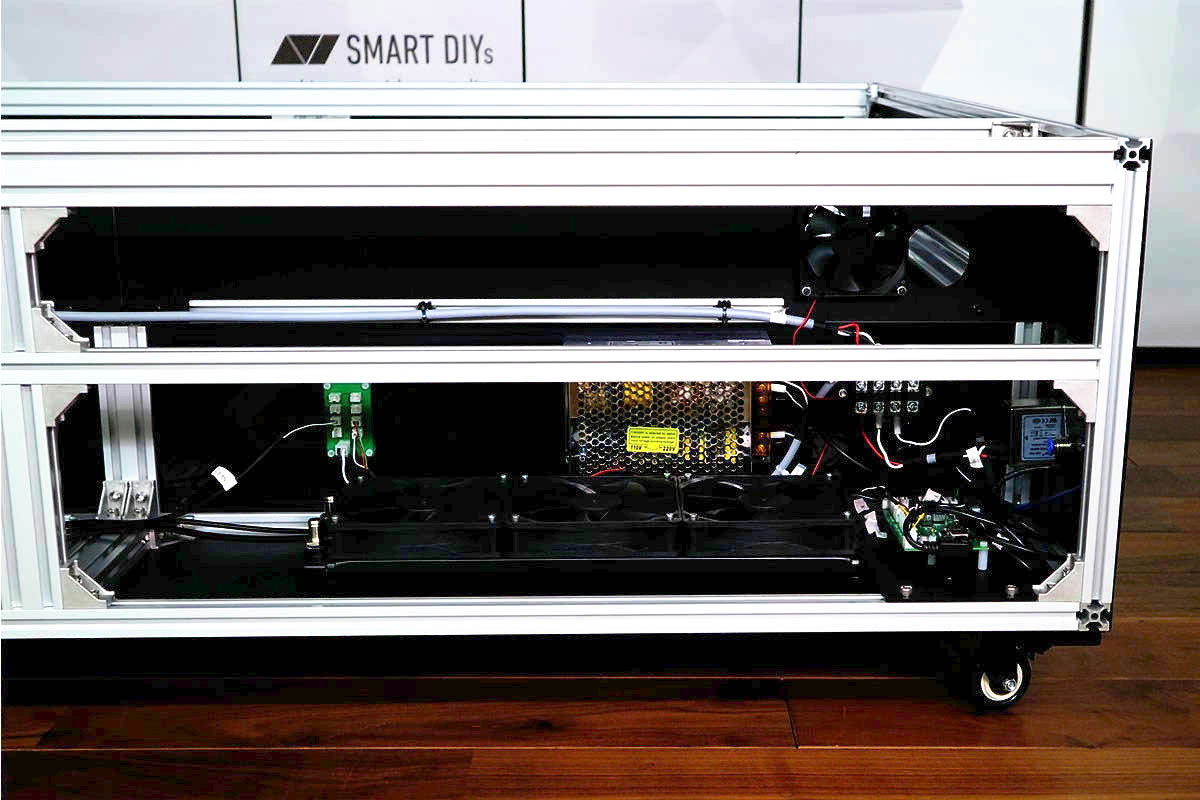

「11章水冷装置組立」で組み立てたラジエータを取り付けます。

water-coolinng-unit-mounting-02

02

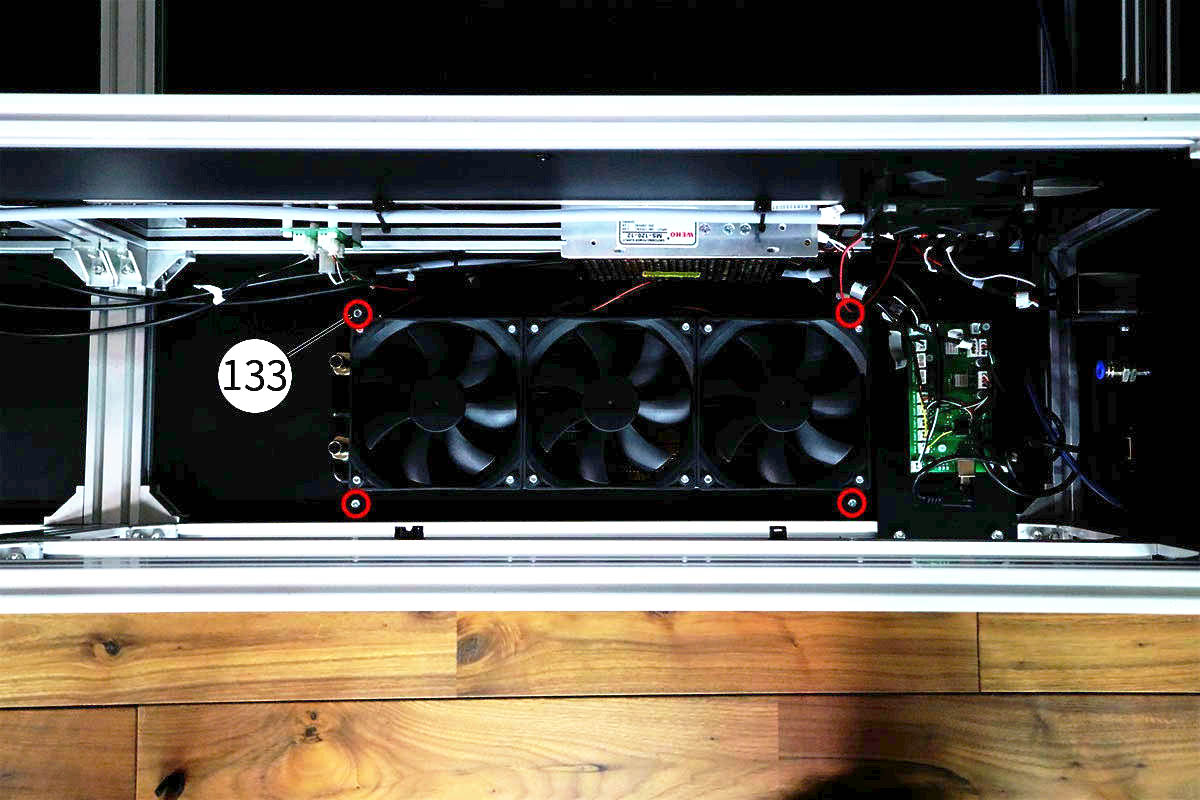

ラジエータマウントをbottom-BLに[133]M4x6六角穴付ボルト4pcsで取り付けます。

water-coolinng-unit-mounting-03

03

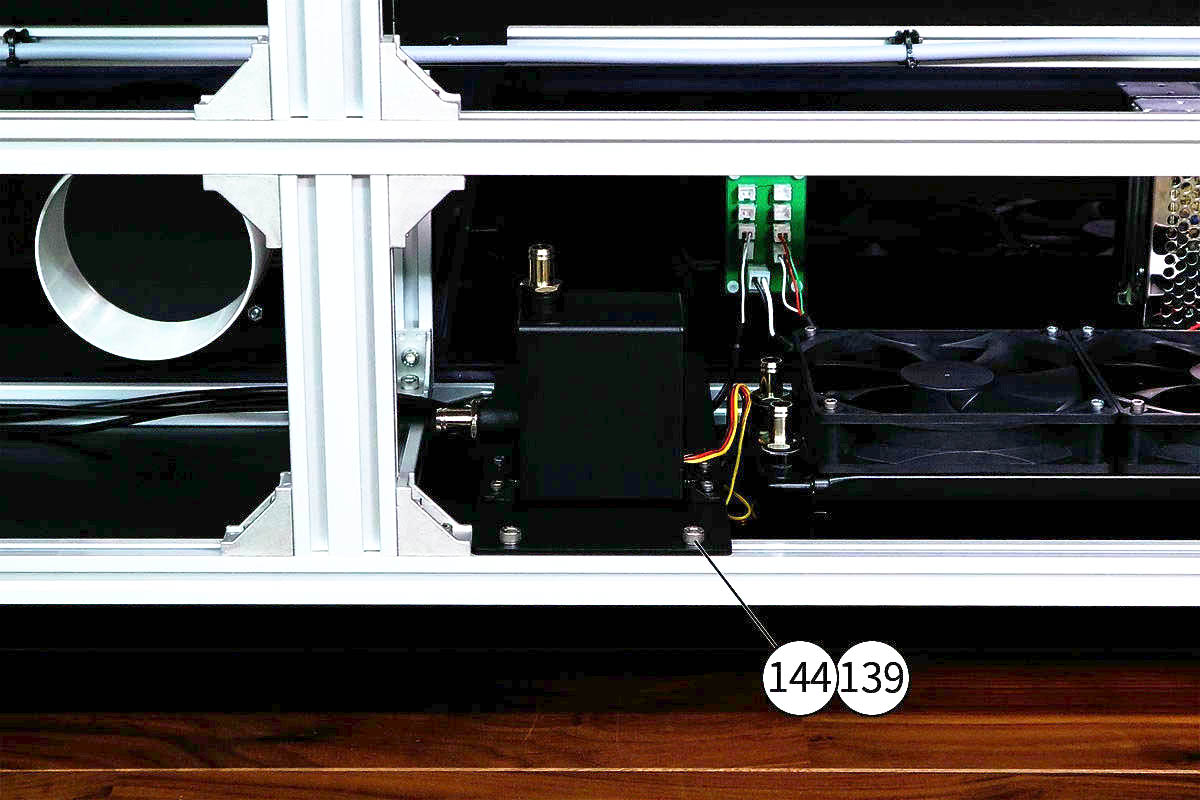

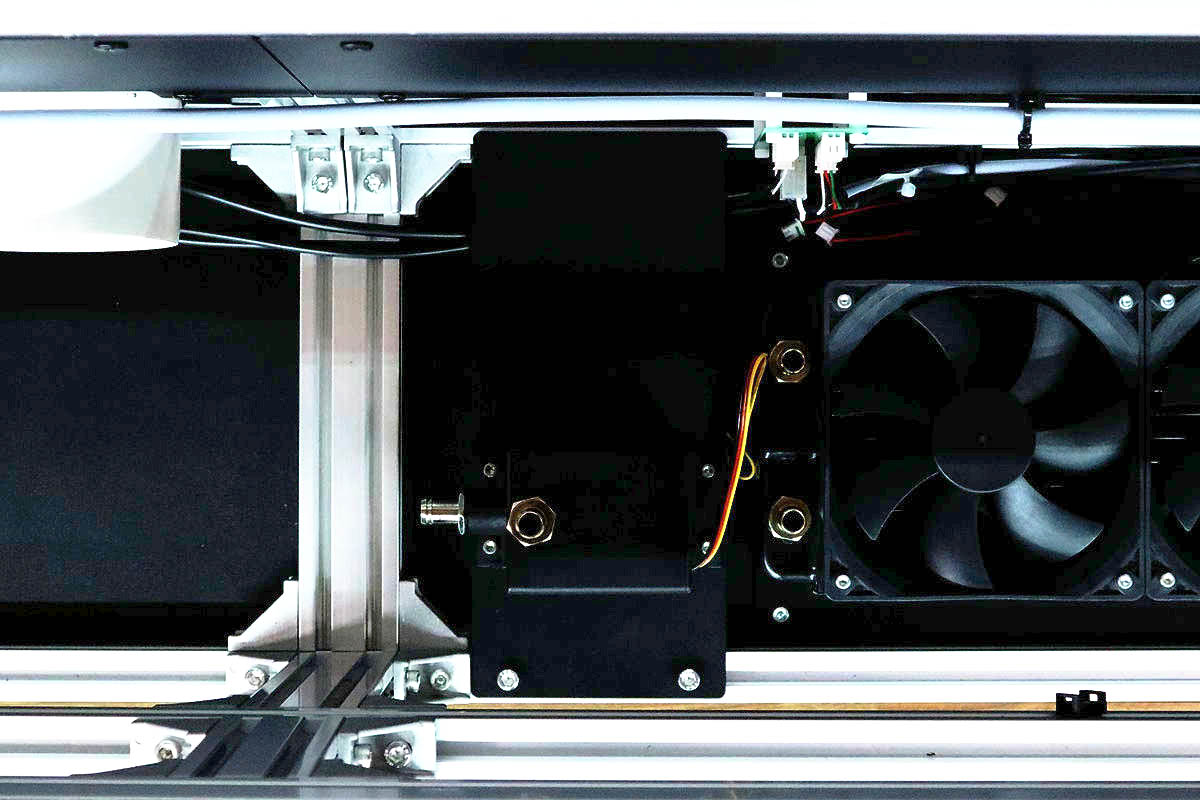

水冷ポンプを取り付けたUtility BKT2を本体フレームに[144]M5x8六角穴付ボルト2pcsと[139]M5後入ナット2pcsで取り付ける。

water-coolinng-unit-mounting-04

04

water-coolinng-unit-mounting-05

05

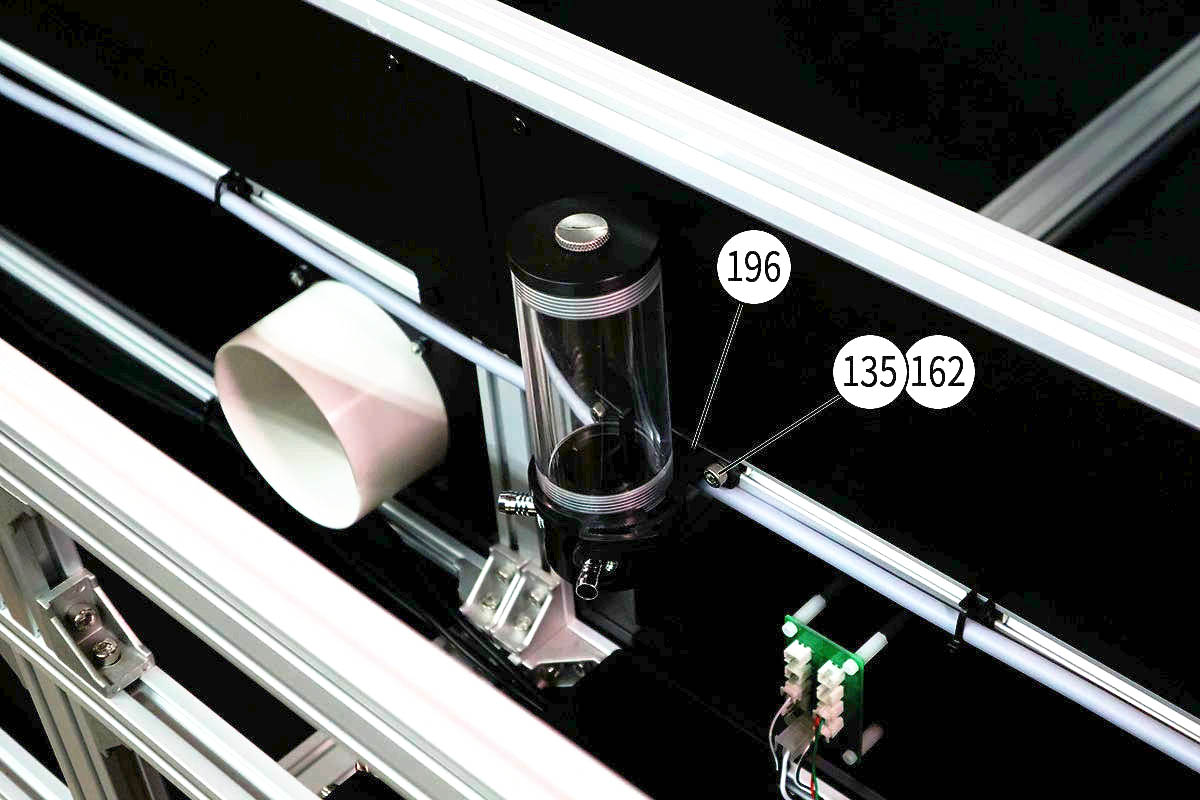

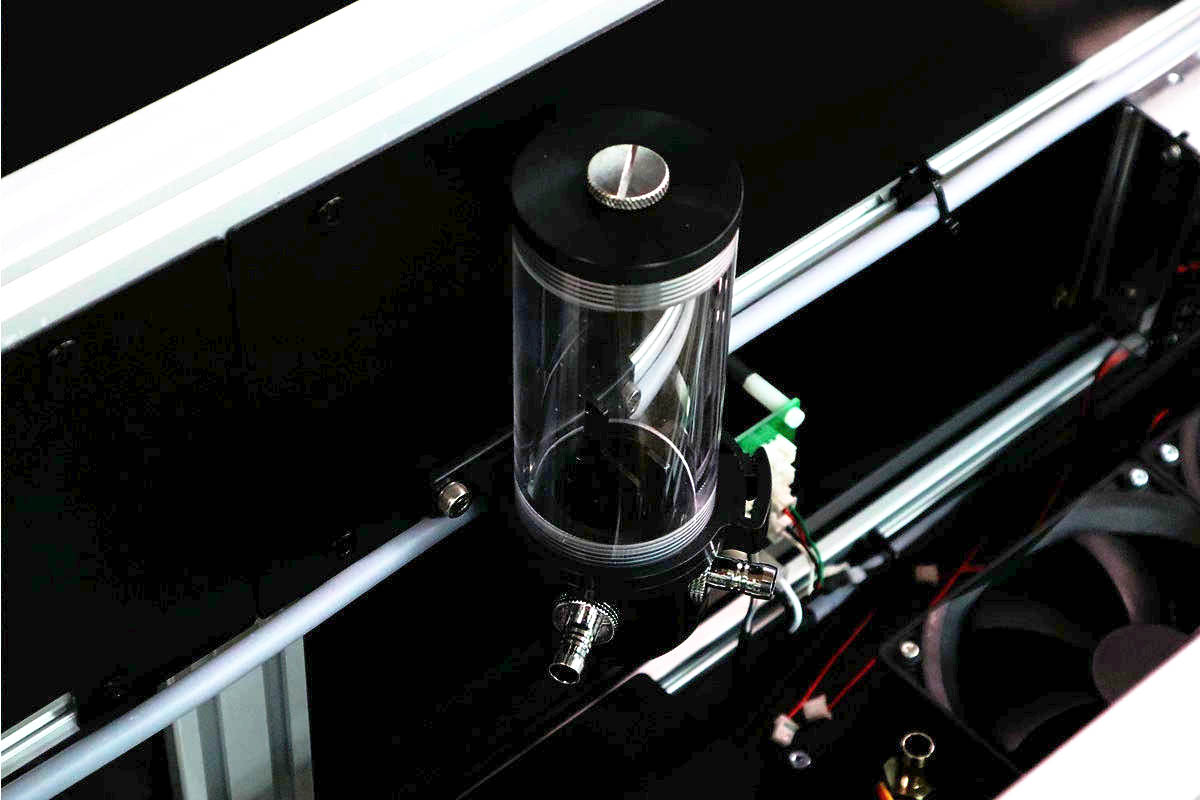

[196]タンクホルダーを[135]M4x10六角穴付ボルト2pcsと[162]M4後入ナット2pcsで取り付けます。タンクホルダーにタンクを取り付けます。
※タンクホルダーの固定時に力を加えすぎると破損しますのでご注意ください。

water-coolinng-unit-mounting-06

06

water-coolinng-unit-mounting-07

07

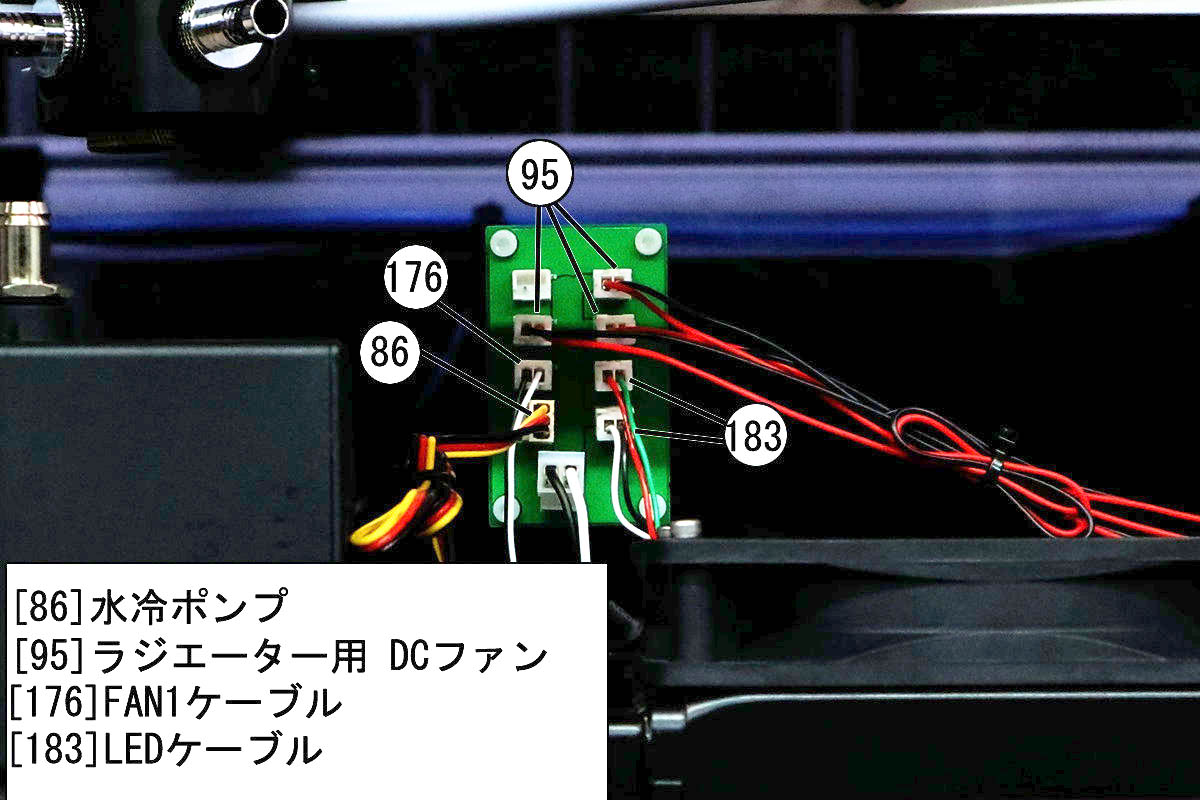

ラジエータ用DCファン、水冷ポンプ、FAN1ケーブル、LEDケーブルの配線をします。

water-coolinng-unit-mounting-08

08

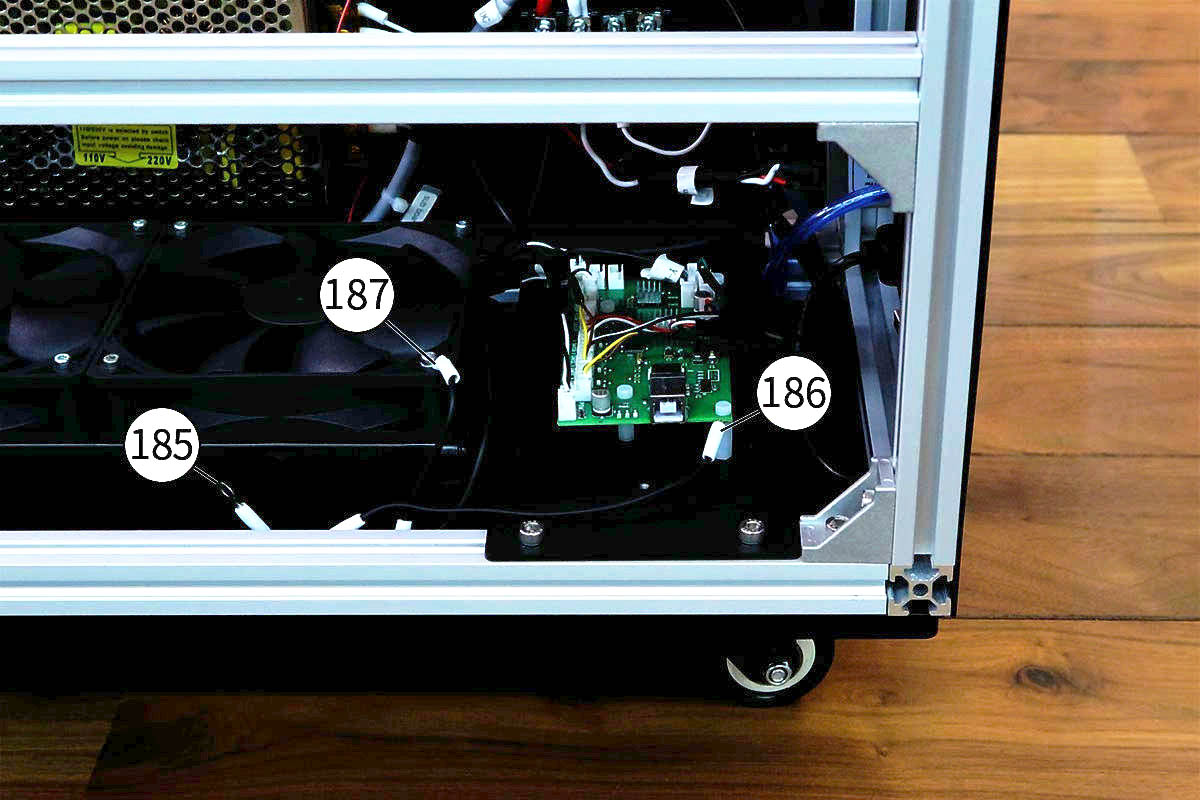

[185]Ground(L)ケーブル[186]Ground(M)ケーブル[187]Ground(S)ケーブルを取り付けます。
[186]Ground(M)ケーブルは写真内のコントロール基板の右手前側に取り付けます。
[187]Ground(S)ケーブルは写真内のラジエータ用DCファンの右手前側に取り付けます。

※Groundケーブル

water-coolinng-unit-mounting-08

09

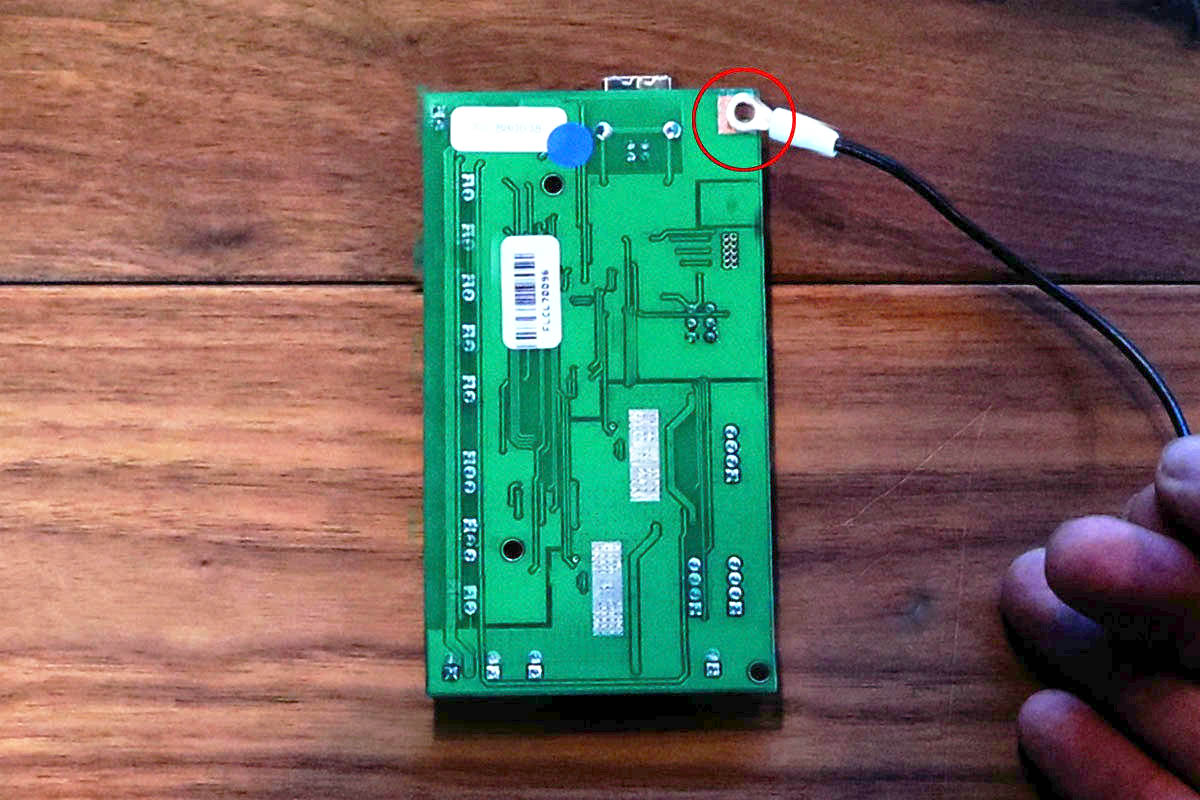

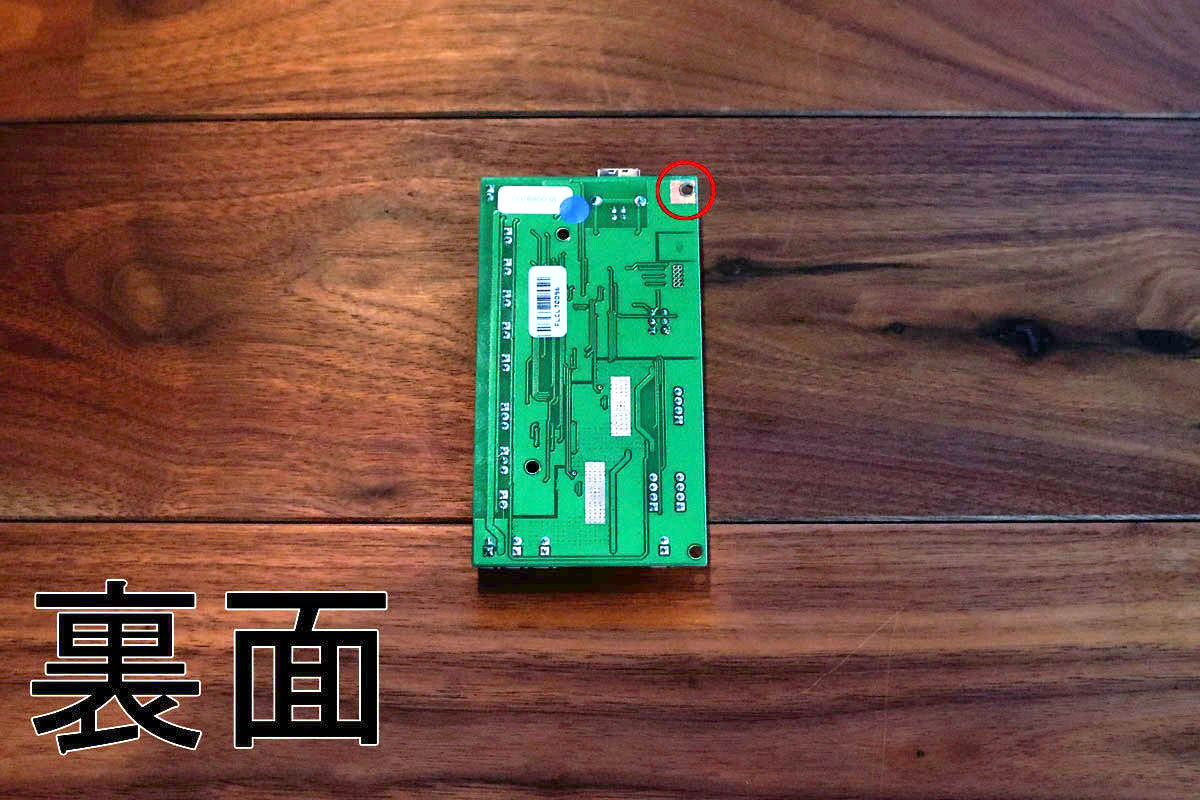

コント―ロール基板裏面の削り部分とGroundケーブルが接地されるように取り付けてください。

water-coolinng-unit-mounting-08

10

water-coolinng-unit-mounting-08

11

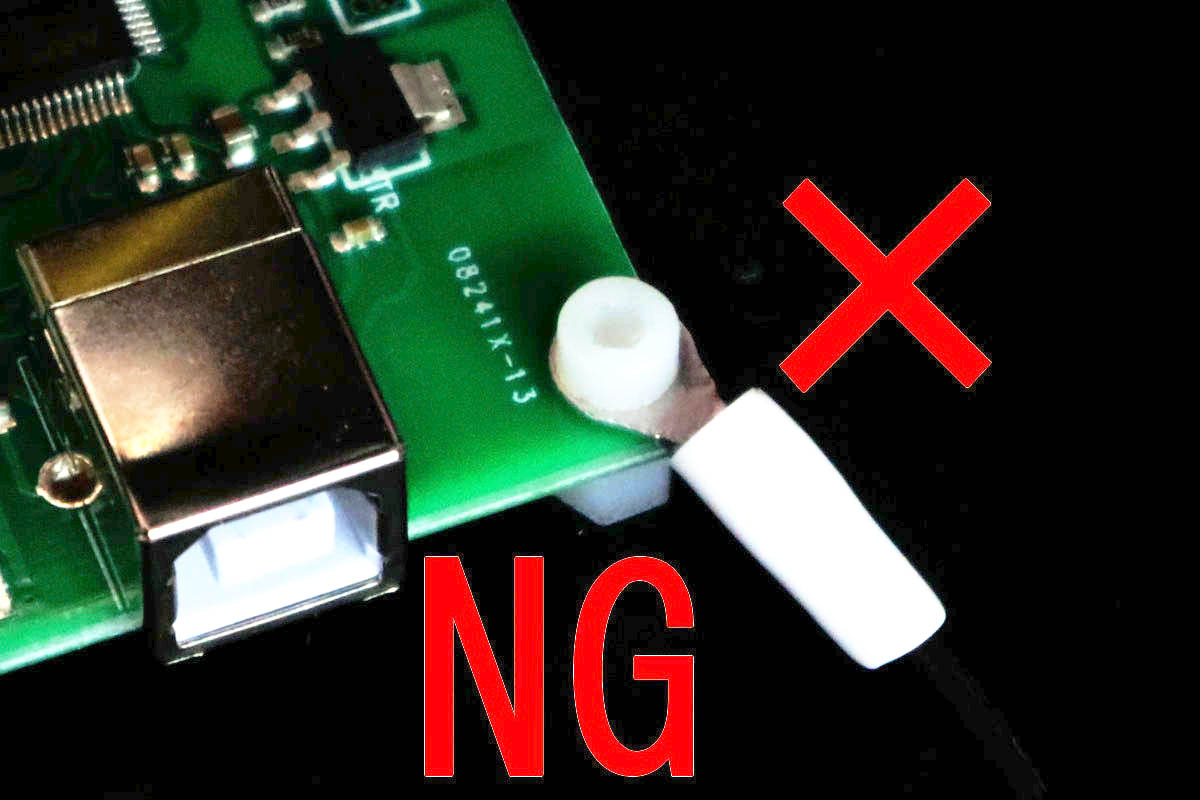

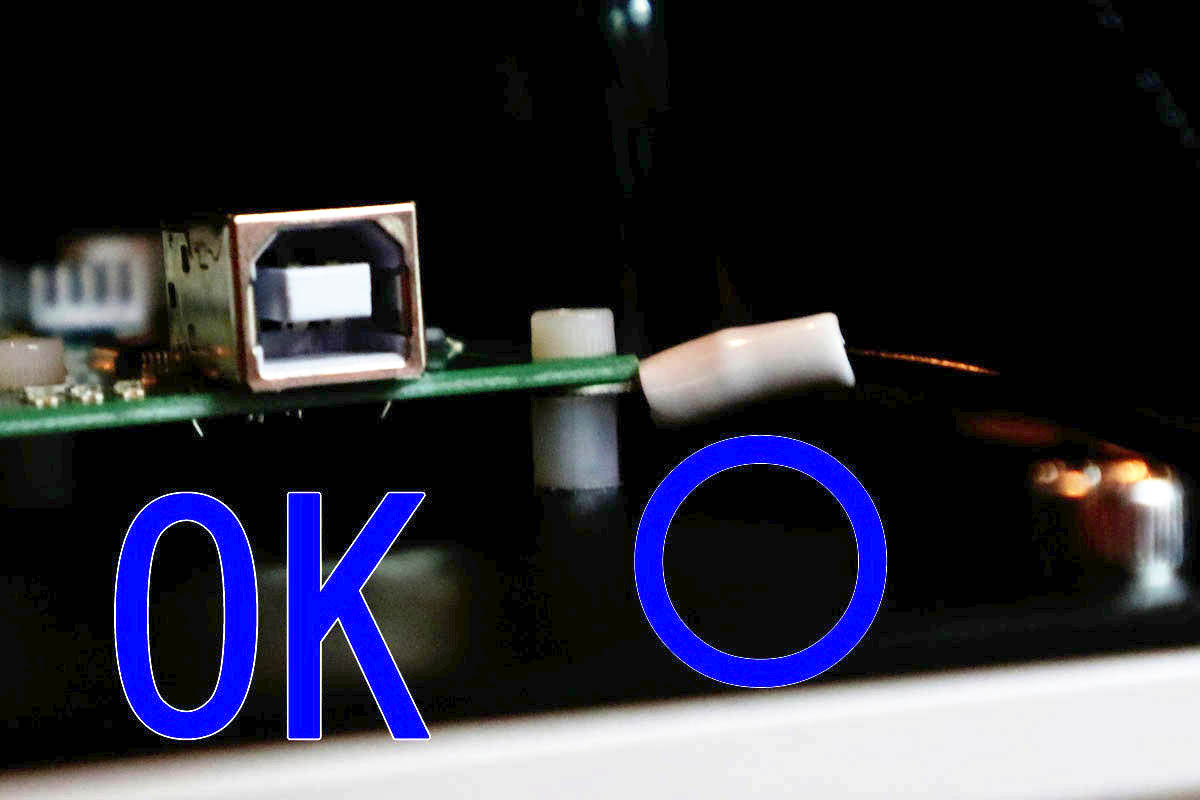

上の写真では基板表側についておりGroundケーブルと基板が導通しませんので注意してください。

water-coolinng-unit-mounting-08

12

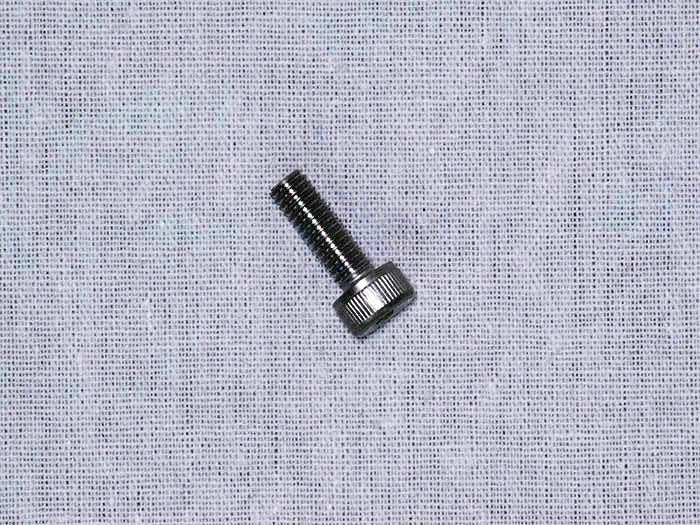

[160]M3x5六角穴付ボルト→[98]コントロール基板→[186]Ground(M)ケーブルの順で取り付けます。

water-coolinng-unit-mounting-09

13

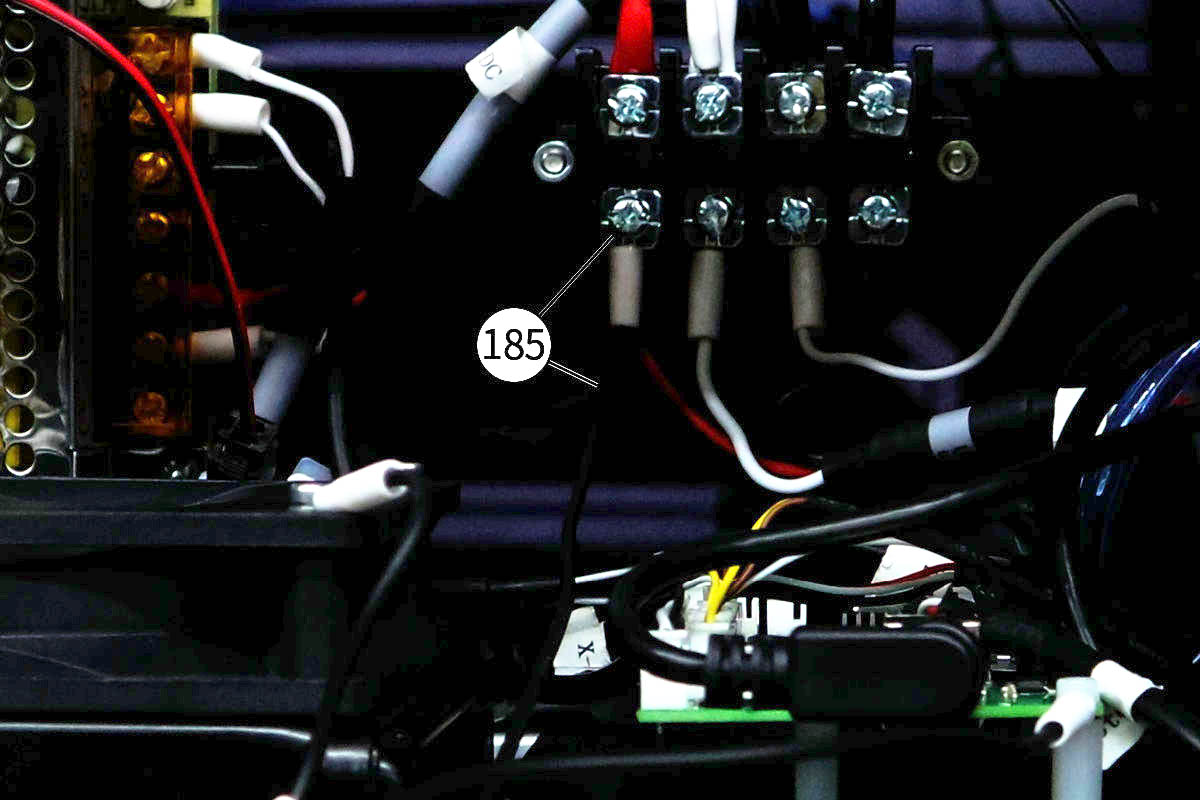

[185]Ground(L)ケーブルは端子台の左下(AC-Mainケーブルの赤線と同箇所)に取り付けます。
