反射ミラー取付

反射ミラー取付

部品表

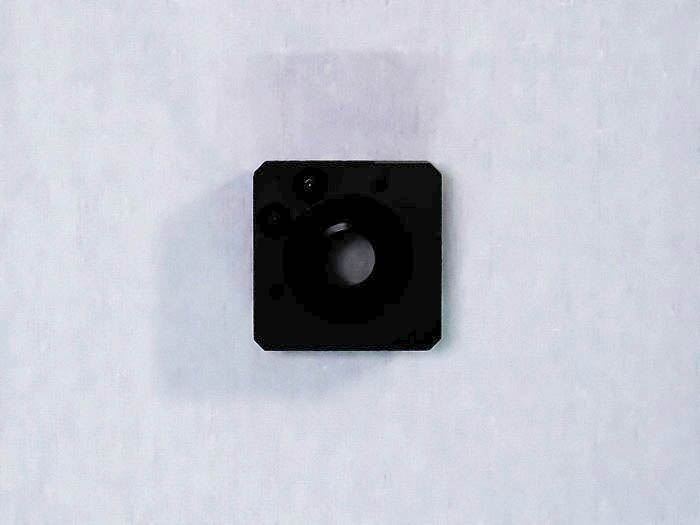

ミラーマウント

36

直角ブラケット

166

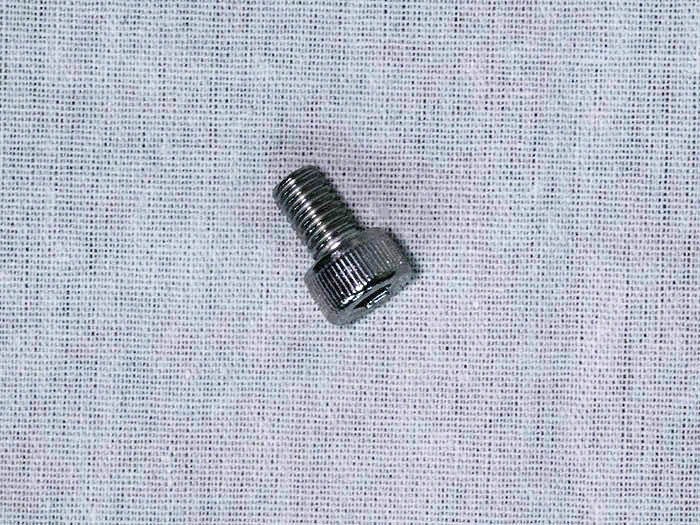

	M5x8六角穴付ボルト

144

M5後入ナット

139

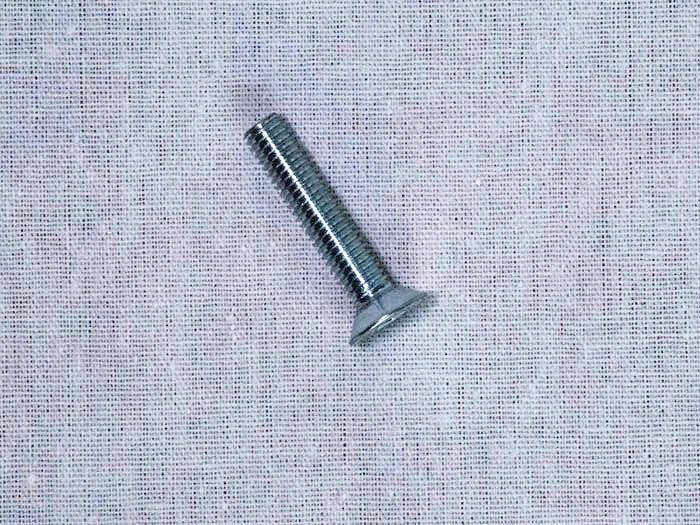

M5x25六角穴付皿ボルト

150

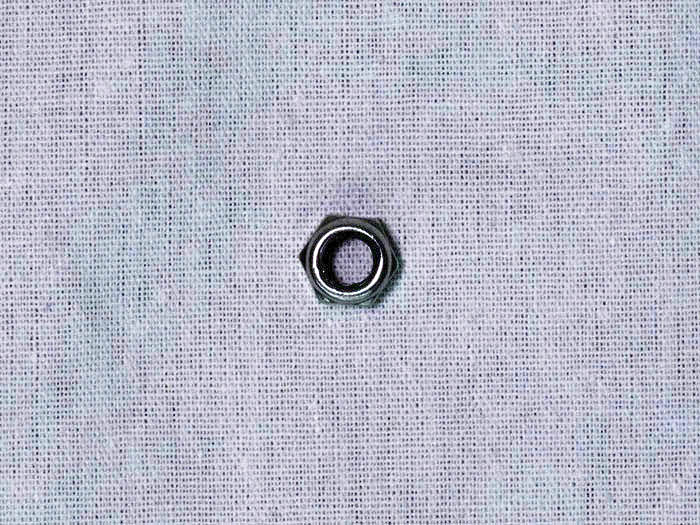

M5ナイロンナット

141

梱包No. 部品名 モデル 数量
36 ミラーマウント 1
166 直角ブラケット 2
144 M5x8六角穴付ボルト 4
139 M5後入ナット 4
150 M5x25六角穴付皿ボルト 1
141 M5ナイロンナット 1

組立図

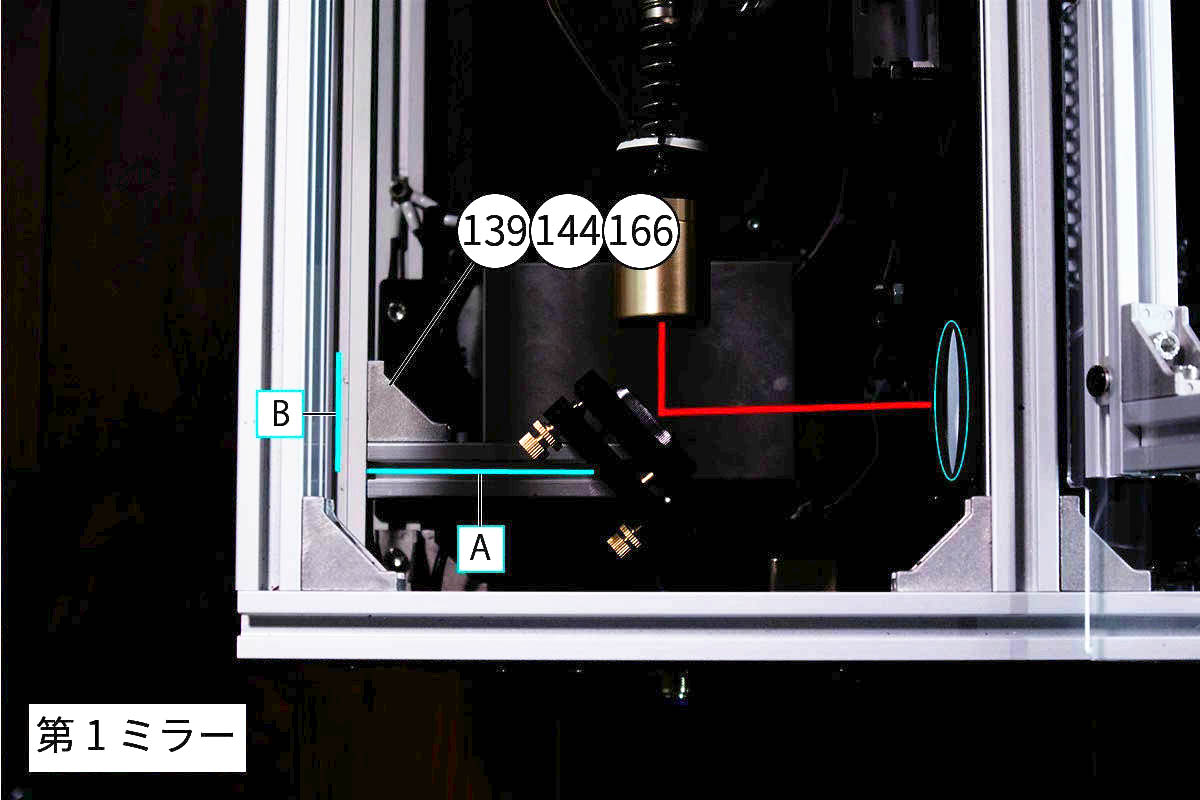

reflection_mirror_01

01

第1ミラーユニットを[166]直角ブラケットと[144]M5x8六角穴付ボルト2pcsと[139]M5後入ナット2pcsで取り付けます。レーザー管の照射口とミラーマウントとInner leftの光軸用丸穴(写真内水色丸穴)の中心を合わせます。Aのライン上でミラーマウントを動かして、照射口とミラーマウントの中心が一致するように調整して合わせてください。Bのライン上を第1ミラーユニットを動かして、Inner leftの光軸用丸穴とミラーマウントの中心が一致するように調整してください。

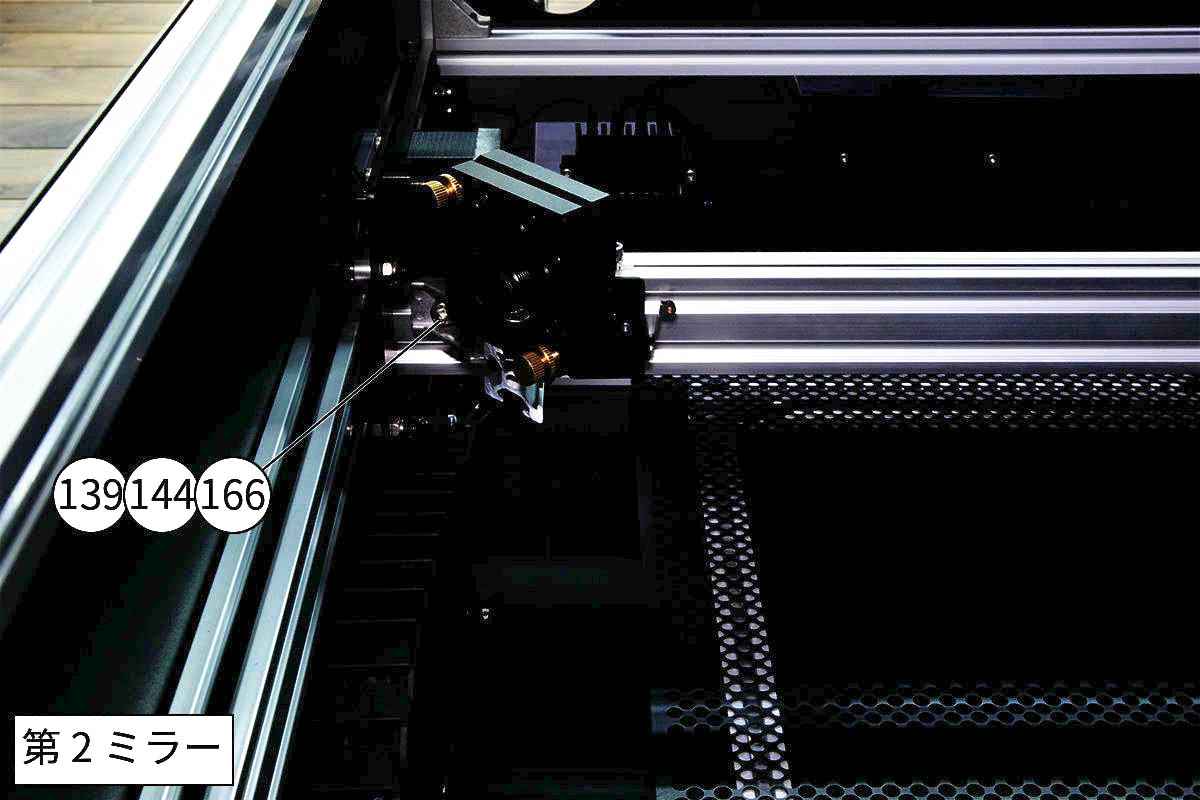

reflection_mirror_02

02

第2ミラーユニットを[166]直角ブラケットと[144]M5x8六角穴付ボルト2pcsと[139]M5後入ナット2pcsで取り付けます。

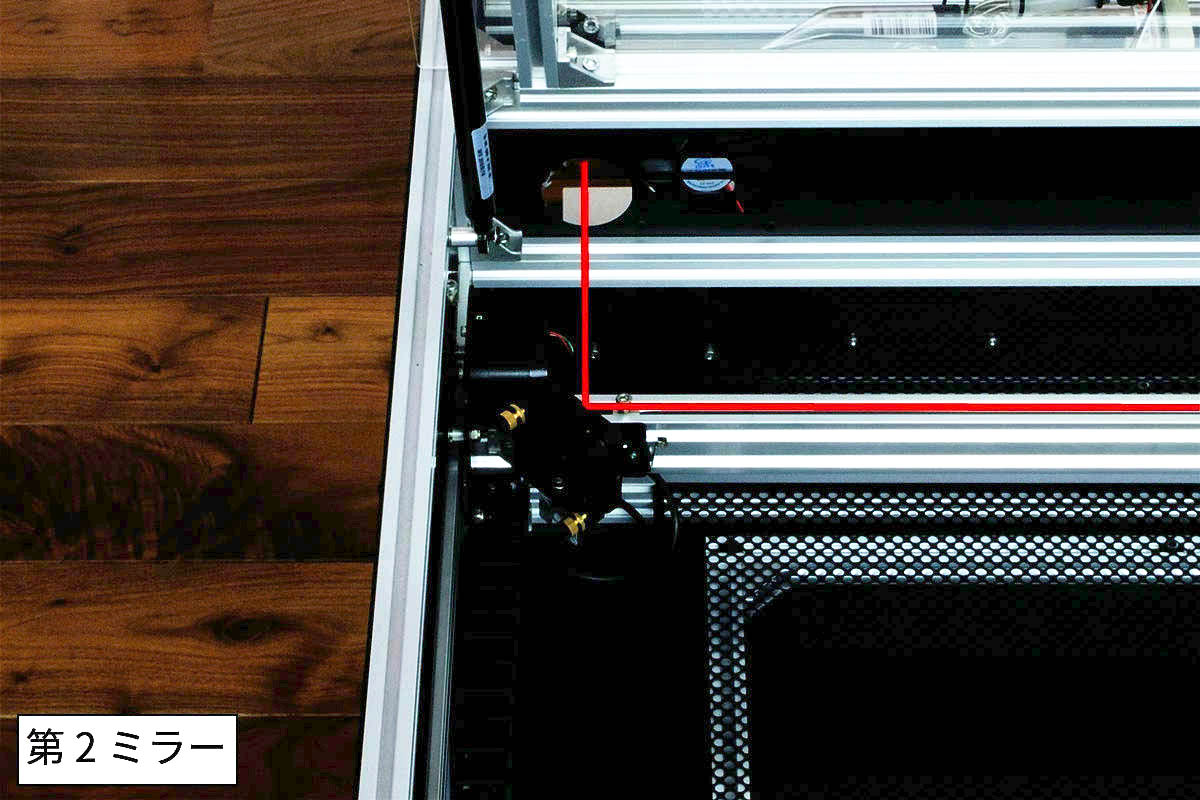

reflection_mirror_03

03

Inner leftの光軸用丸穴の中心と第2ミラーユニットの中心が一致するように調整してください。

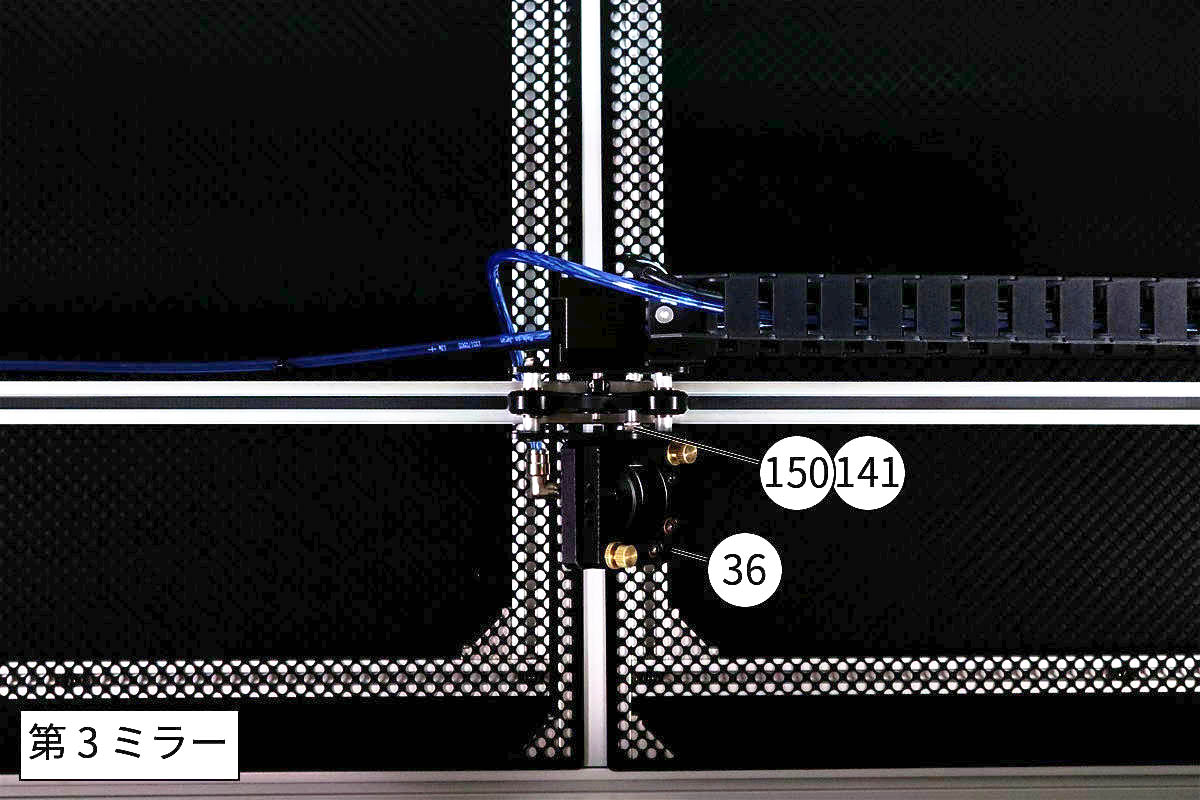

reflection_mirror_04

04

[36]ミラーマウントを[150]M5x25六角穴付皿ボルトと[141]M5ナイロンナットで取り付けます。

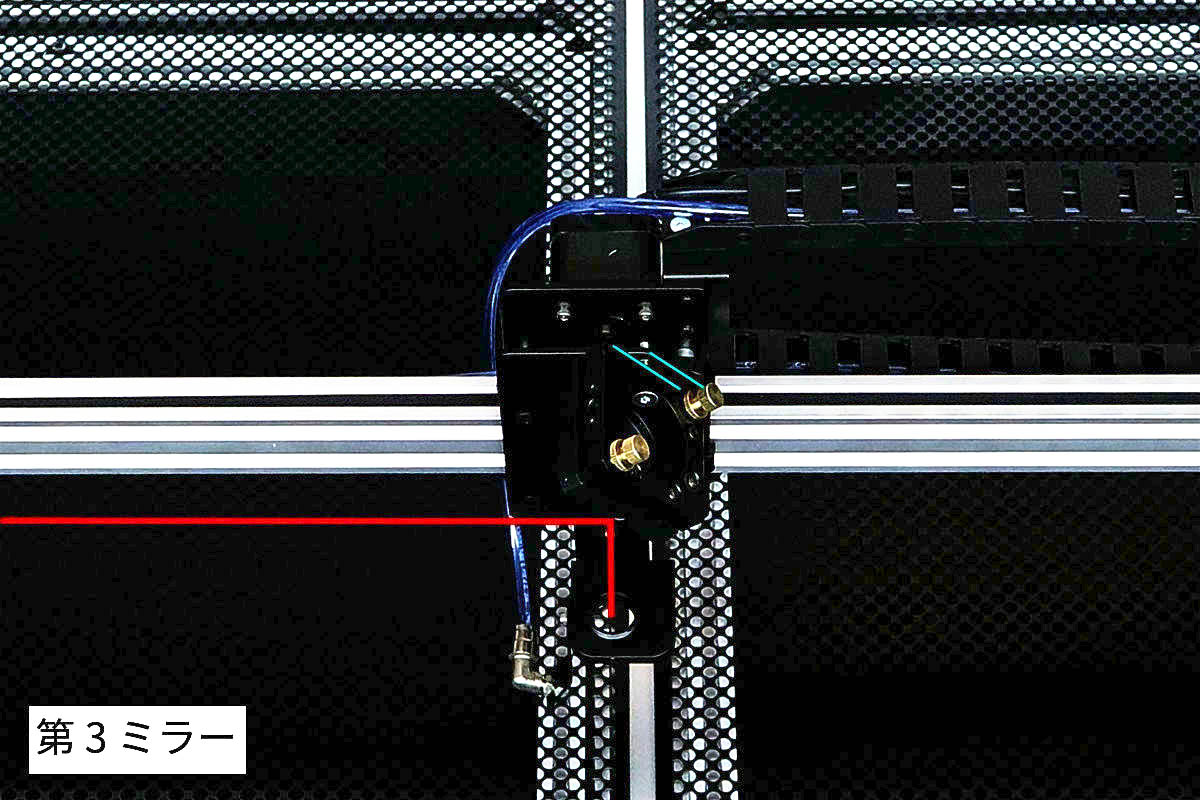

reflection_mirror_05

05

wheel plate x-axisの切り替えと[36]ミラーマウントの傾きが同じ角度になるように調整してください。
