コントロール基板・レーザー電源 組立

基板・レーザー電源組立

部品表

コントロール基板

98

Utility BKT PCB mount

190

M3x5六角穴付ボルト

160

六角スペーサーオネジ

158

80wレーザー電源

84

	Utilty BKT1

79

		M4x6六角穴付ボルト

133

梱包No. 部品名 モデル 数量

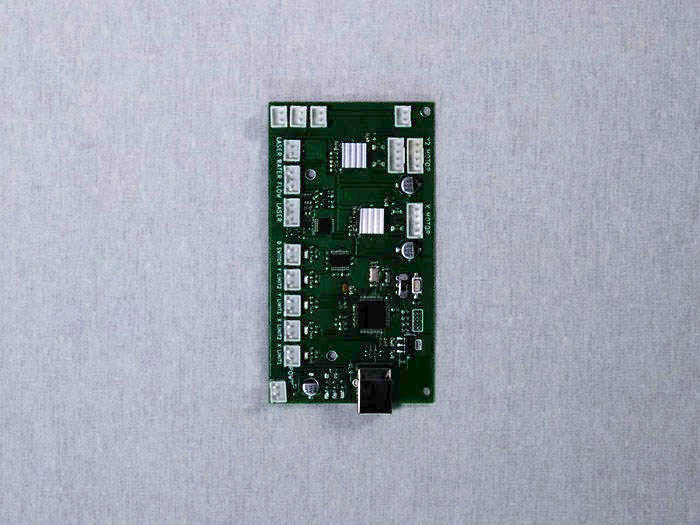

98 コントロール基板 1
190 Utility BKT PCB mount 1

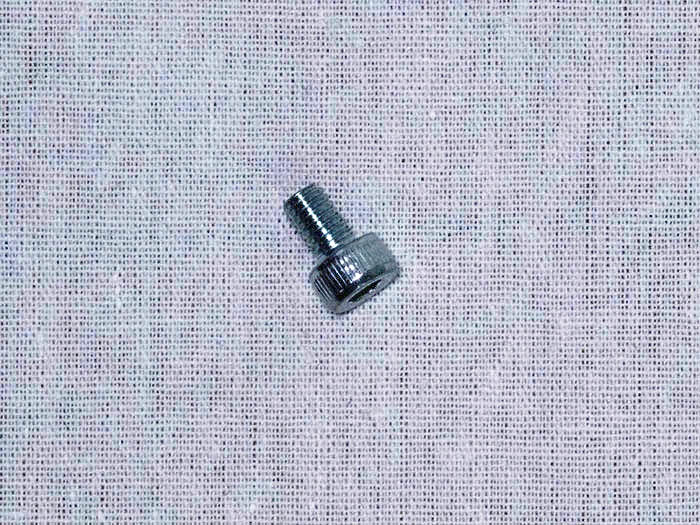

160 M3x5六角穴付ボルト 4
158 六角スペーサーオネジ 4

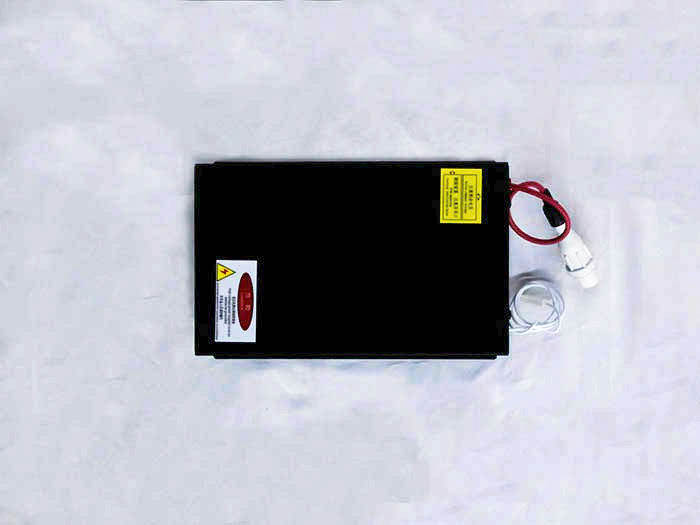

84 80wレーザー電源 1

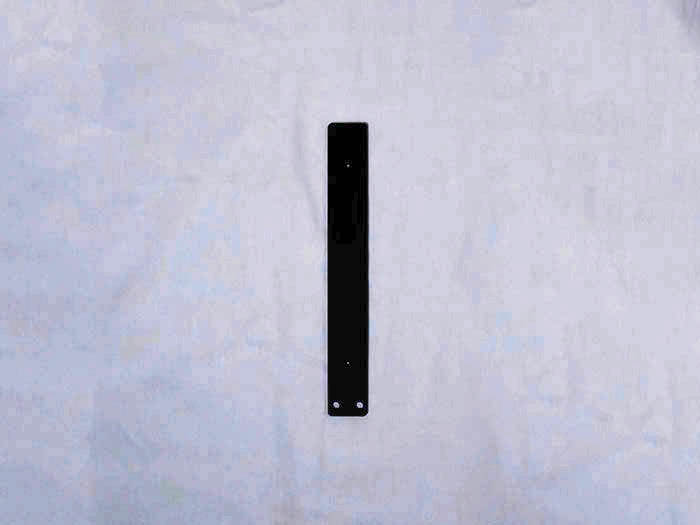

79 Utilty BKT1 2

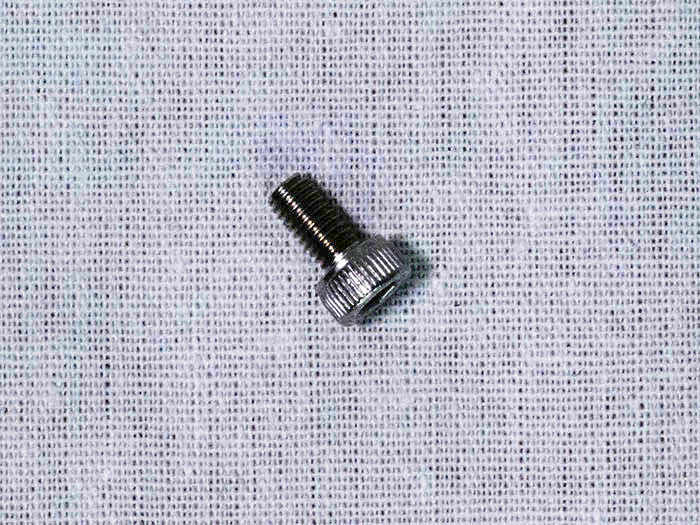

133 M4x6六角穴付ボルト 4

組立図

基板・レーザー電源組立01

01

[190]Utility BKT PCB mountに[158]六角スペーサーオネジ4pcsを取り付けます。

水冷装置組立

02

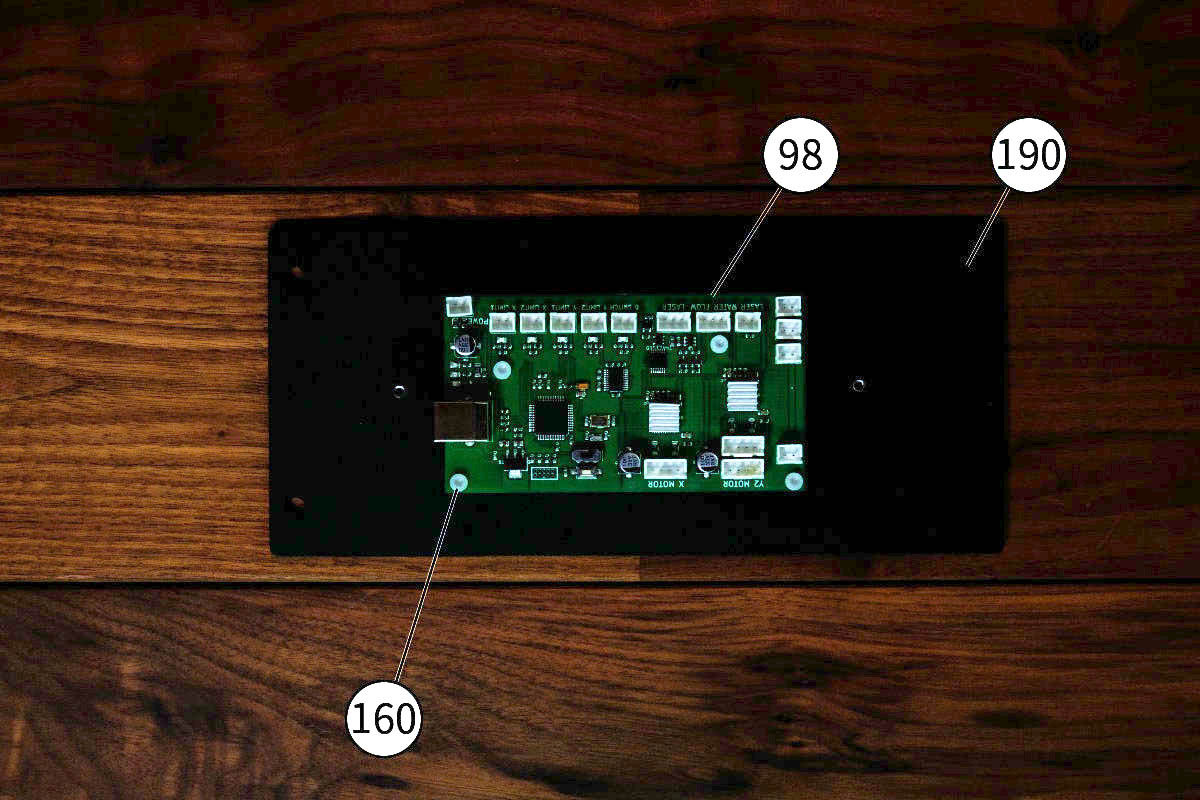

[158]六角スペーサーオネジに[98]コントロール基板のネジ穴を合わせて、[160]M3x5六角穴付ボルト4pcsで固定します。

utility plate組立02

03

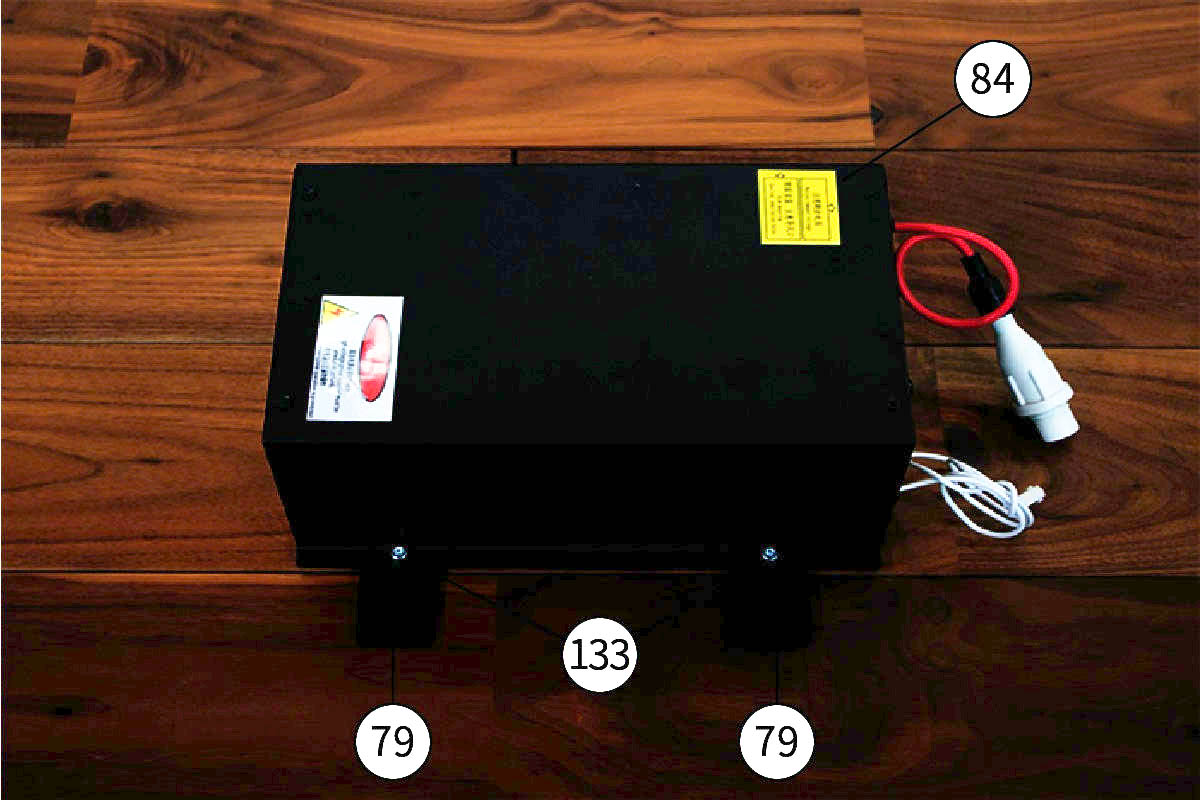

[84]レーザー電源に[133]M4x6六角穴付ボルト4pcsで[79]Utility BKT1を取り付けます。

utility plate組立03

04

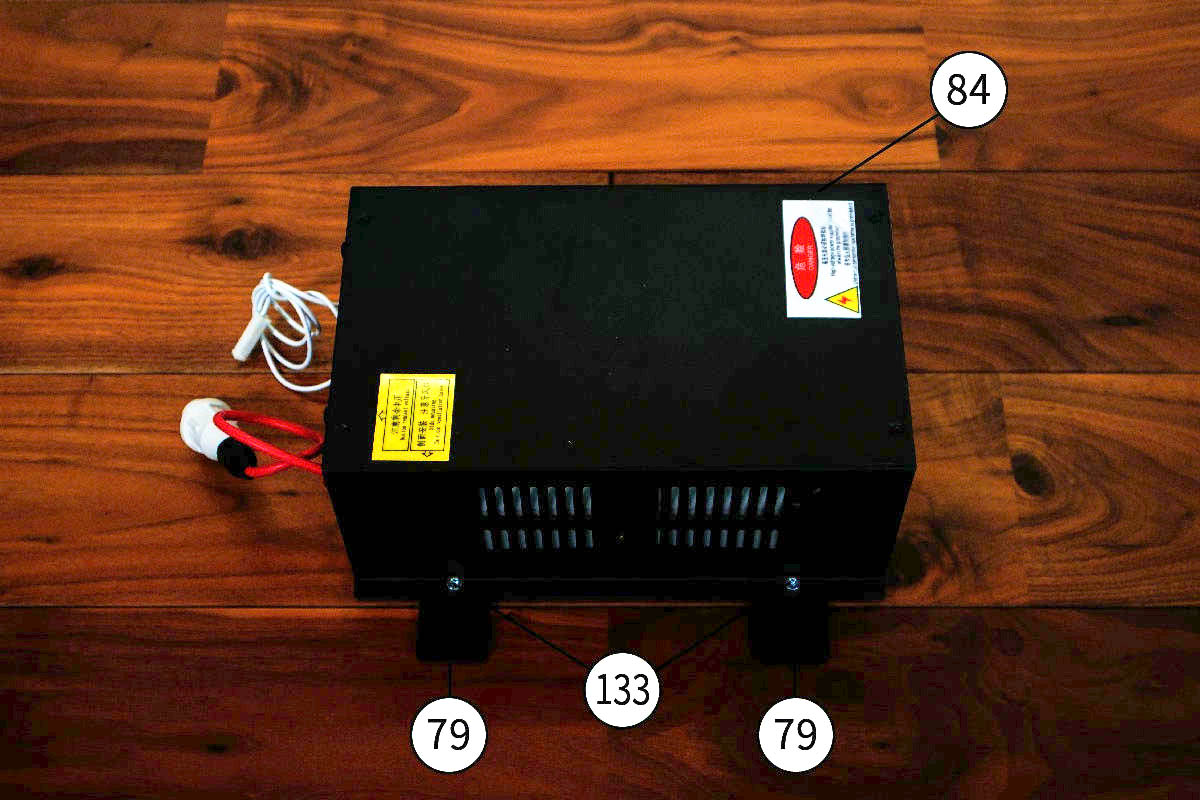

反対側も同様に、[84]レーザー電源に[133]M4x6六角穴付ボルト4pcsで[79]Utility BKT1に取り付けます。

Top
