Cover bottom取付

Cover bottom取付は作業台をお買い上げいただいたお客様とお買い上げいただいていないお客様で組立方法が異なります。
作業台をご購入いただいたお客様はこのまま「作業台あり」の工程に従って組み立ててください。
作業台をお買い上げいただいていないお客様は目次から「2 作業台なし」から工程に従って組み立ててください。

作業台あり

Cover bottom 取付

部品表

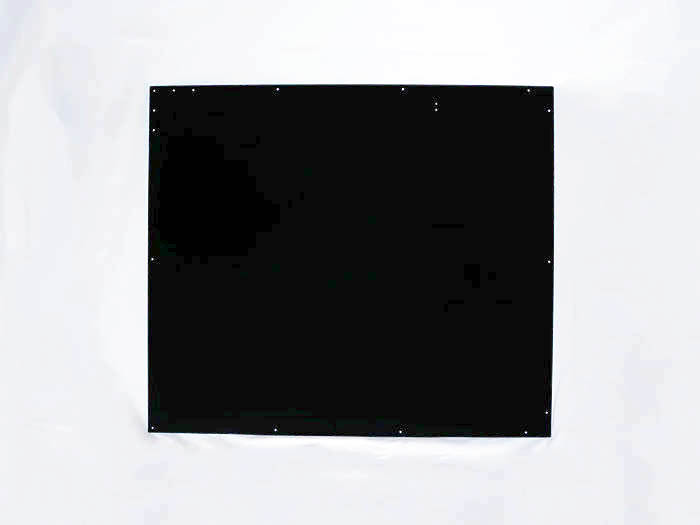

Bottom-F

49

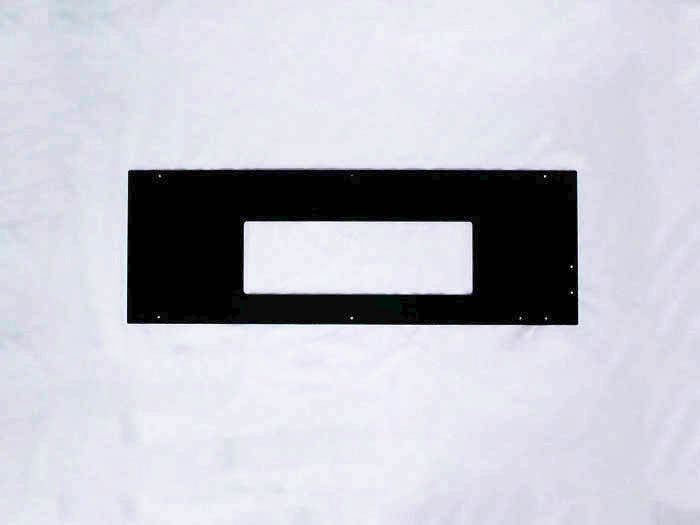

Bottom-BL

113

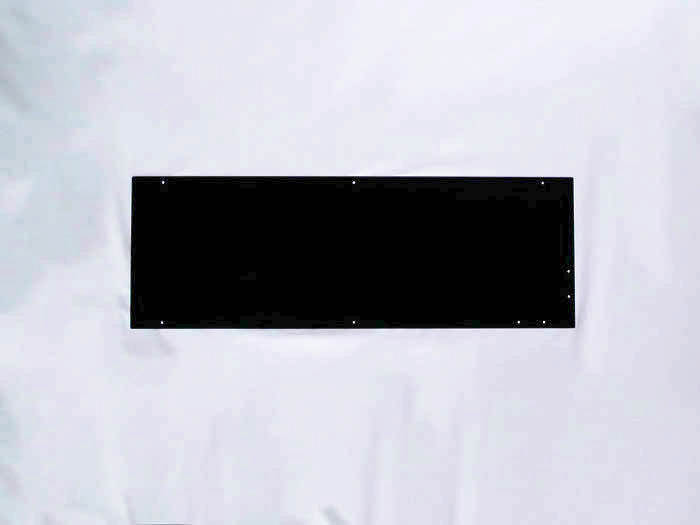

Bottom-BLR

50

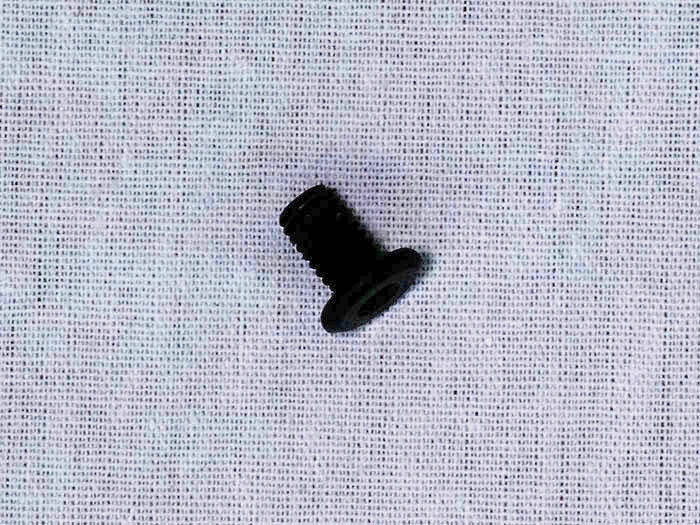

M5x8低頭ボルト

145

M5後入ナット

139

梱包No. 部品名 モデル 数量
49 Bottom-F 2
113 Bottom-BL 1
50 Bottom-BLR 1
145 M5x8低頭ボルト 36
139 M5後入ナット 36

組立図

cover-bottom-assy01

01

前工程までに組み立てた本体フレームを逆さにしてBottom Coverを取り付けます。[49]Bottom-F 2pcsと[50]Bottom-BLRと[113]Bottom-BLを写真を参考に並べます。
Bottom coverをずらしながら穴位置の本体フレームに[139]M5後入ナット36pcsを入れます。
各Bottom coverを[145]M5x8低頭ボルト36pcsで固定します。
詳しいネジ穴の位置は工程No.2を参考にしてください

cover-bottom-assy03

02

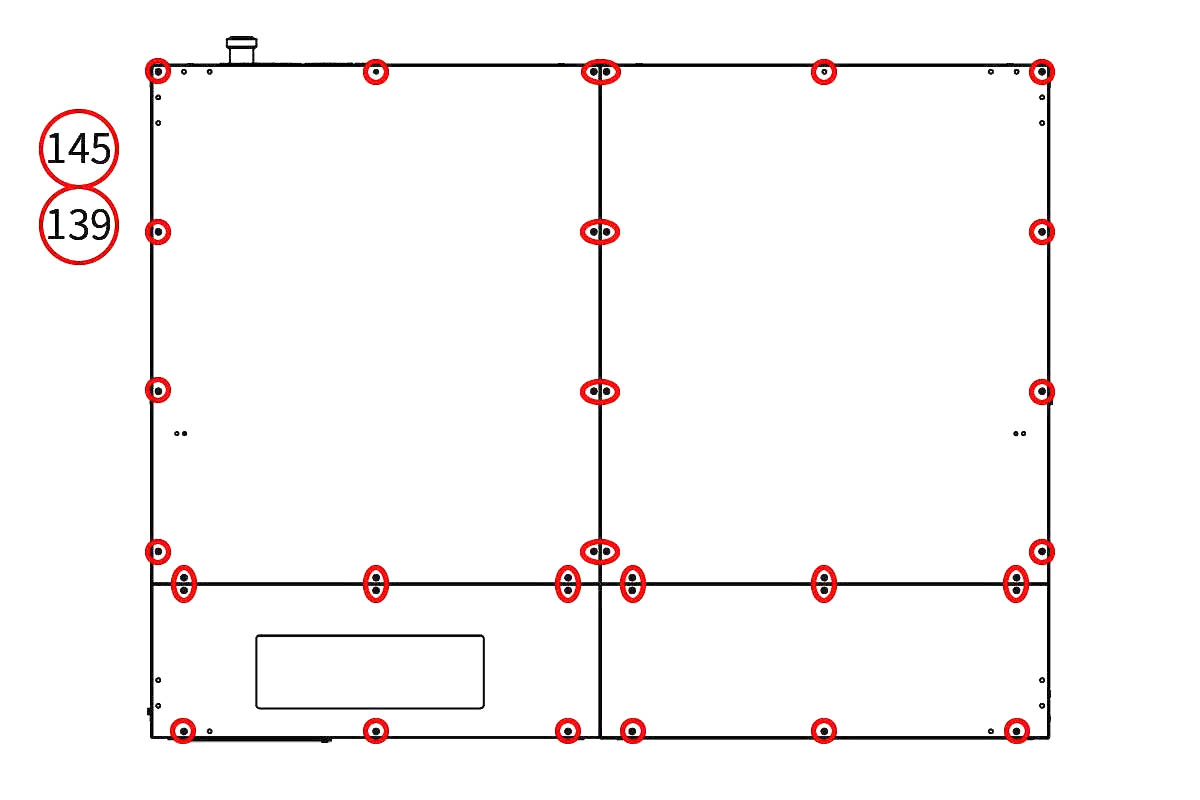

図面の赤丸印がある穴に[145]M5x8低頭ボルト36pcsと[139]M5後入ナット36pcsを使って、各Bottom Coverを取り付けます。

作業台なし

Cover bottom 取付

部品表

Bottom-F

49

Bottom-BL

113

Bottom-BLR

50

M5x8低頭ボルト

145

M5x8低頭ボルト

145

M5後入ナット

139

梱包No. 部品名 モデル 数量
49 Bottom-F 2
113 Bottom-BL 1
50 Bottom-BLR 1
145 M5x8低頭ボルト 32

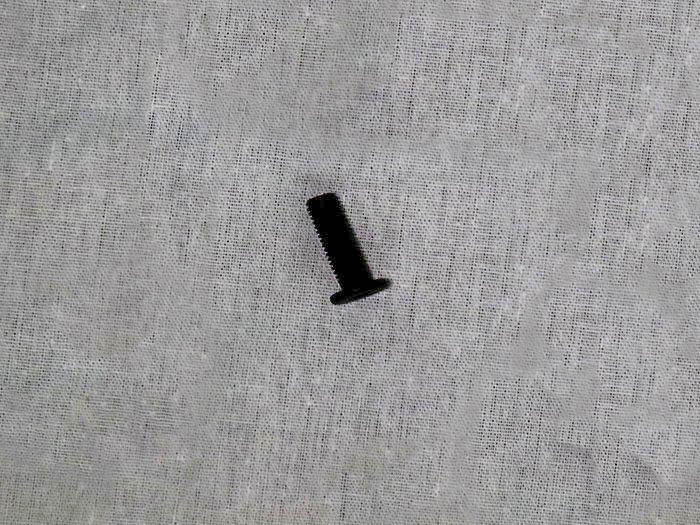

148 M5x16低頭ボルト 16
139 M5後入ナット 48

組立図

cover-bottom-assy01

01

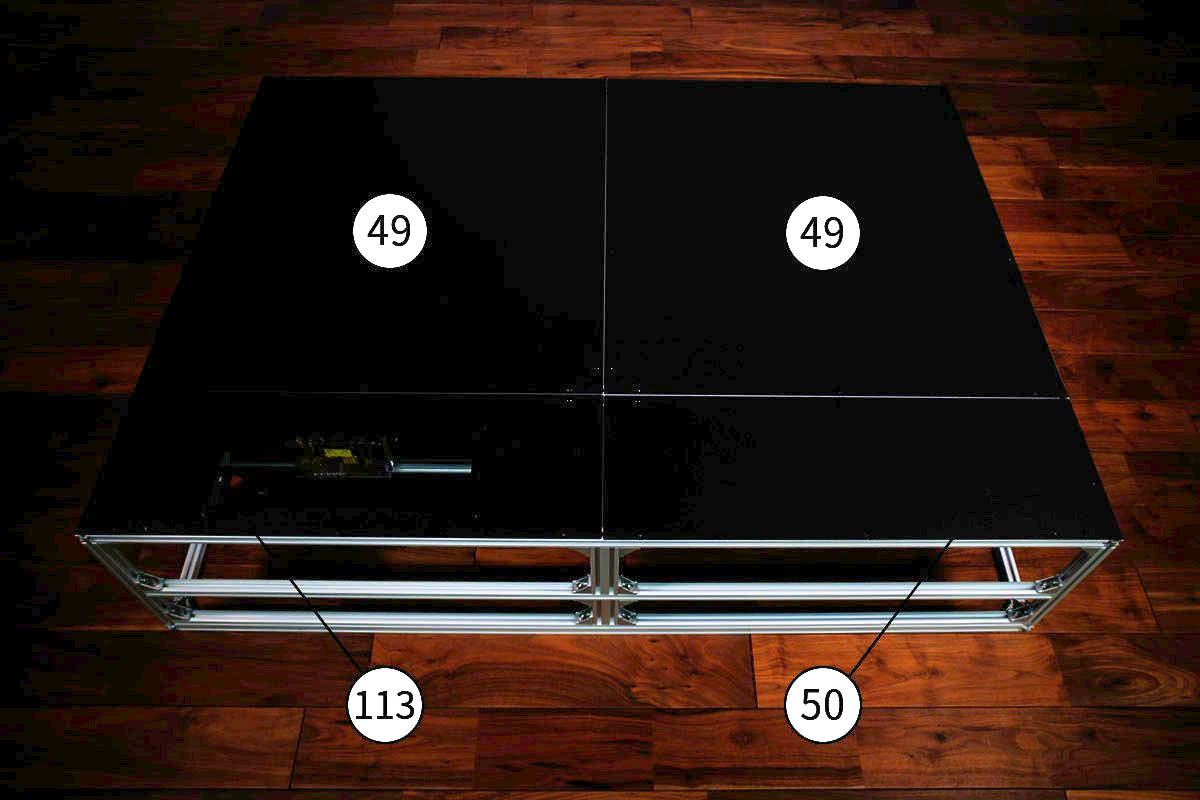

前工程までに組み立てた本体フレームを逆さにしてBottom Coverを取り付けます。
[49]Bottom-F 2pcsと[50]Bottom-BLRと[113]Bottom-BLを写真を参考に並べます。
Bottom Coverをずらしながら穴位置の本体フレームに[139]M5後入ナット48pcsを入れます。
本体フレームの四隅に[1]Caster Plate を取り付けます。
[1]Caster plate取付には向きがございます。工程No.2~3の写真を参考にしてください。

cover-bottom-assy02

02

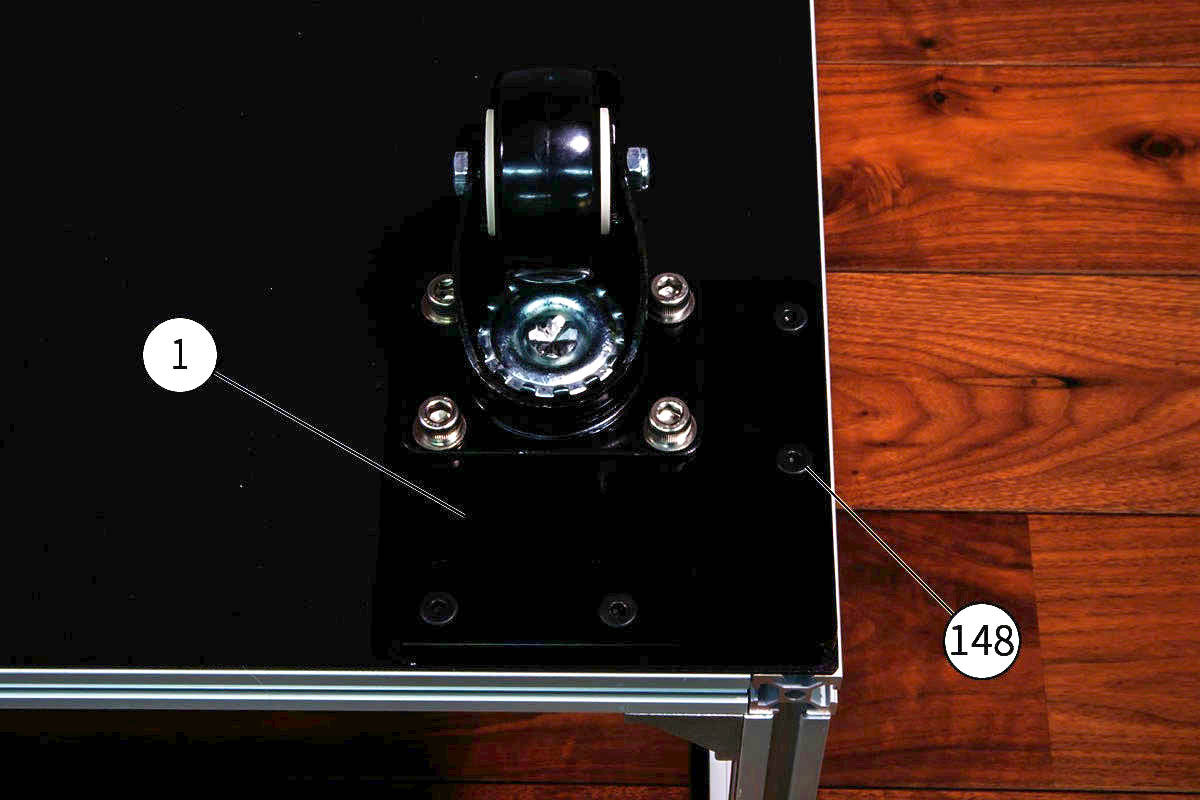

各[1]Caster plateに[148]M5x16低頭ボルト4pcsを使って、取り付けます。

cover-bottom-assy03

03

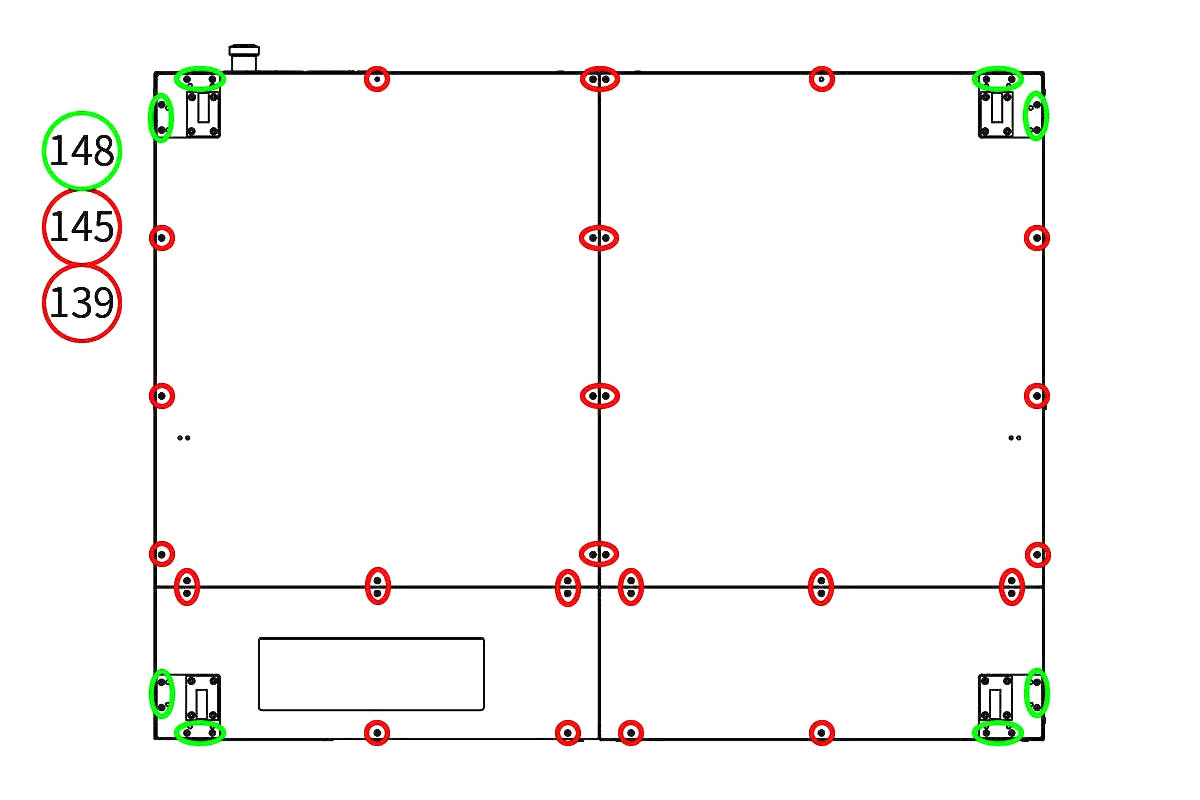

図面赤丸印がある穴に[145]M5x8低頭ボルト32pcsと[139]M5後入ナット48pcsを使って取り付けます。
[1]Caster plate4pcsは緑丸印の位置に[148]M5x16六角穴付ボルト16pcsを使って取り付けます。
