レーザー電源取付

レーザー電源取付

部品表

M5x8六角穴付ボルト

144

M5後入ナット

139



梱包No. 部品名 モデル 数量
144 M5x8六角穴付ボルト 4
139 M5後入ナット 4

組立図

Laser_power_supply_mounting-01

01

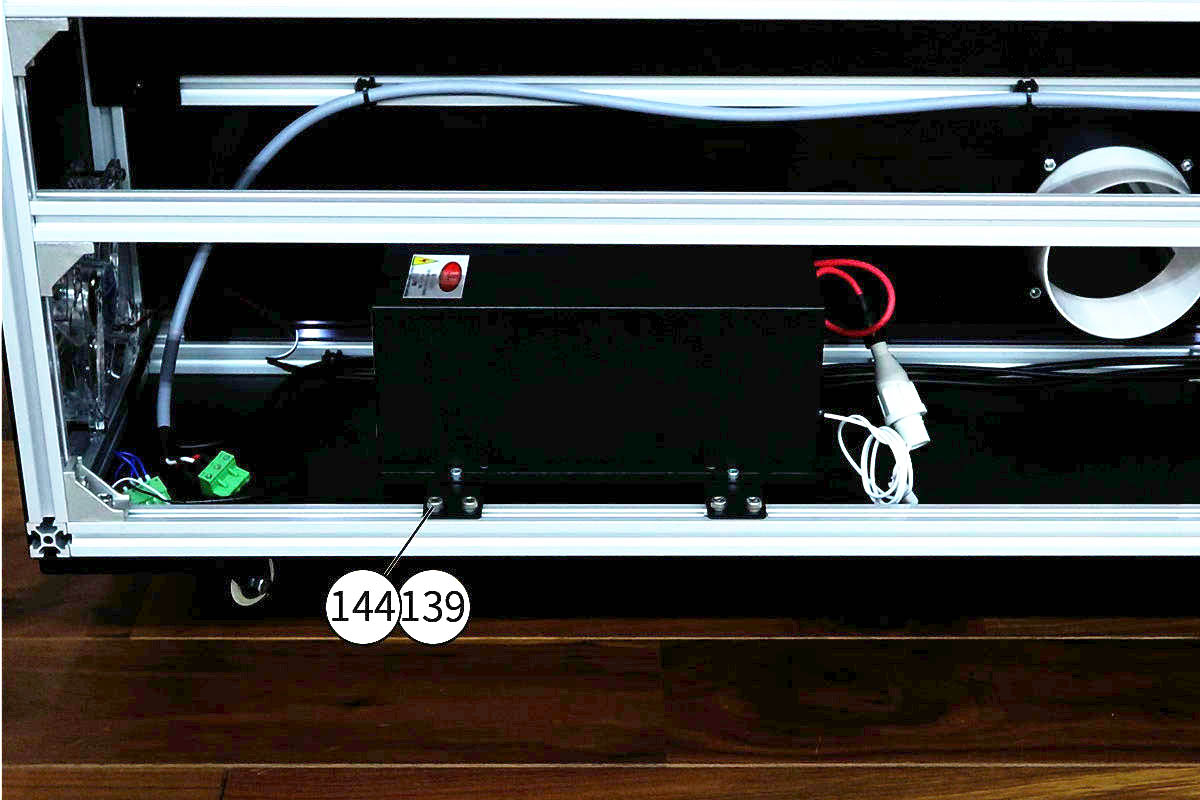

「12章基板・レーザー電源」で組み立てたレーザー電源を本体フレームに[144]M5x8六角穴付ボルト4pcsと[139]M5後入ナット4pcsで取り付けます。

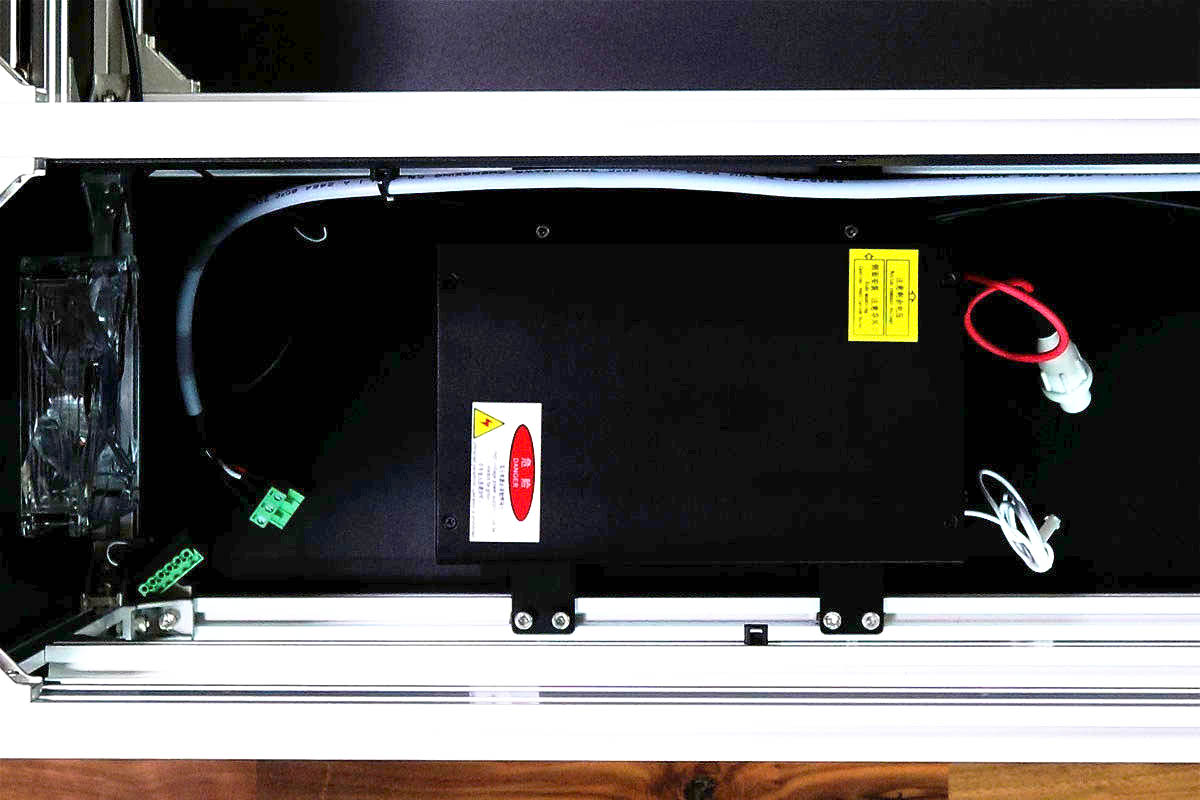

Laser_power_supply_mounting-02

02

Laser_power_supply_mounting-03

03

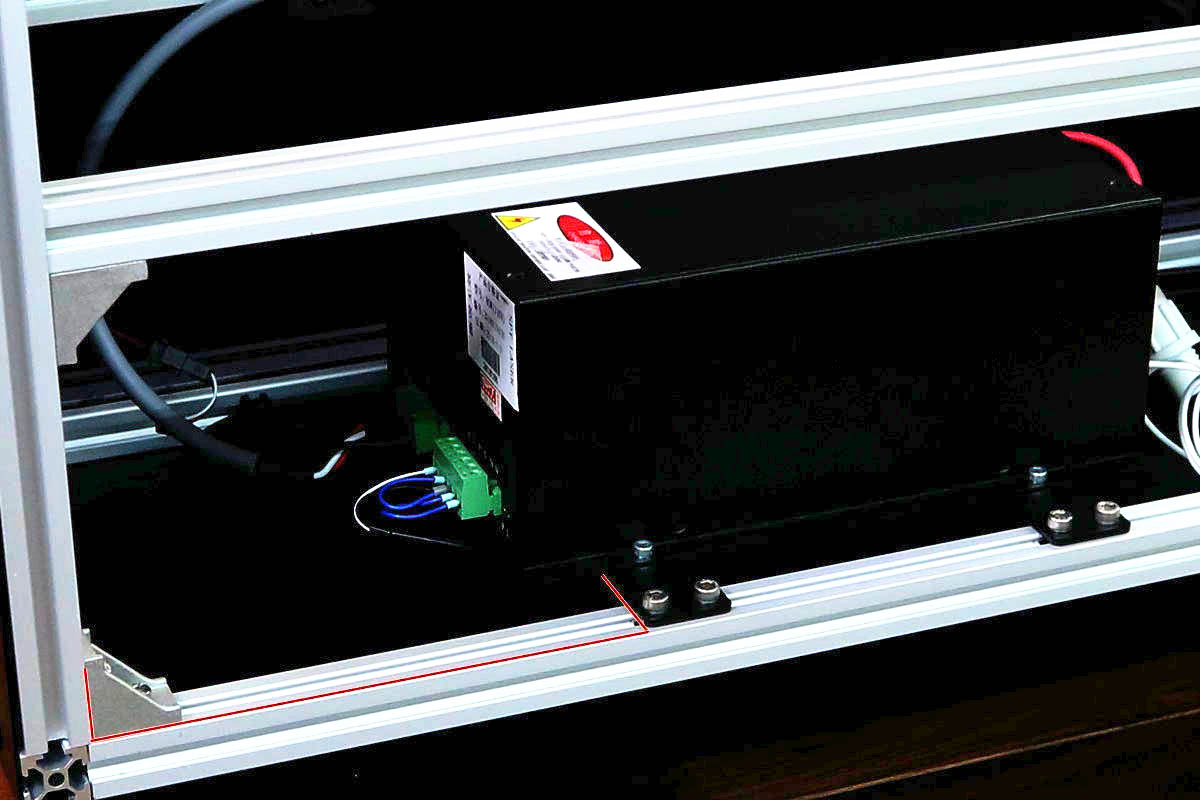

取り付けたレーザー電源にAC-LaserケーブルとLaserケーブルを接続します。
写真内の端の本体フレームから約180mmの位置にレーザー電源を取付済Utility BKT1を取り付けてください。
