ミラーマウント組立

ミラーマウント取付

部品表

ミラーマウント

36

第1ミラー用アルミフレーム

37

第2ミラー用アルミフレーム

38

M5後入ナット

139

M5x15六角穴付皿ボルト

149



梱包No. 部品名 モデル 数量
36 ミラーマウント 2

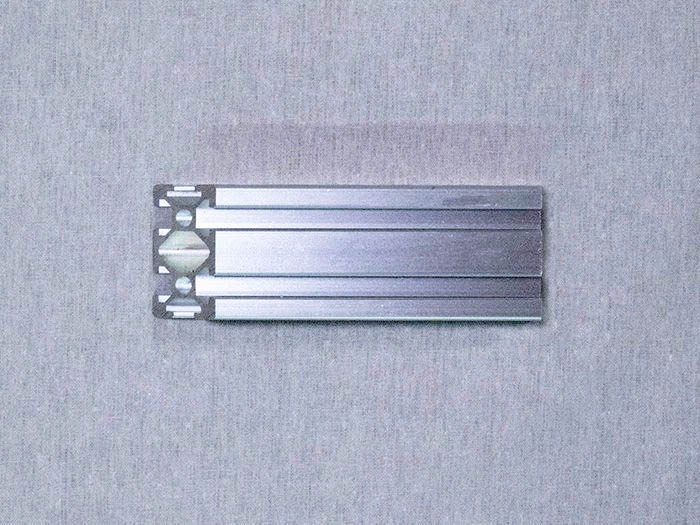

37 第1ミラー用アルミフレーム 1

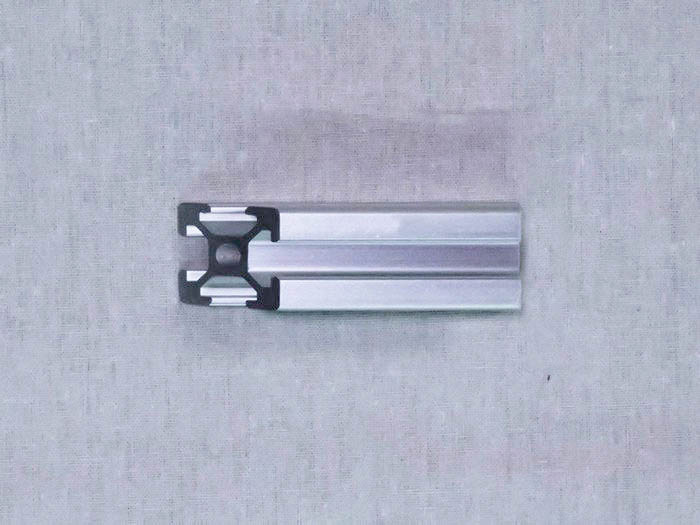

38 第2ミラー用アルミフレーム 1

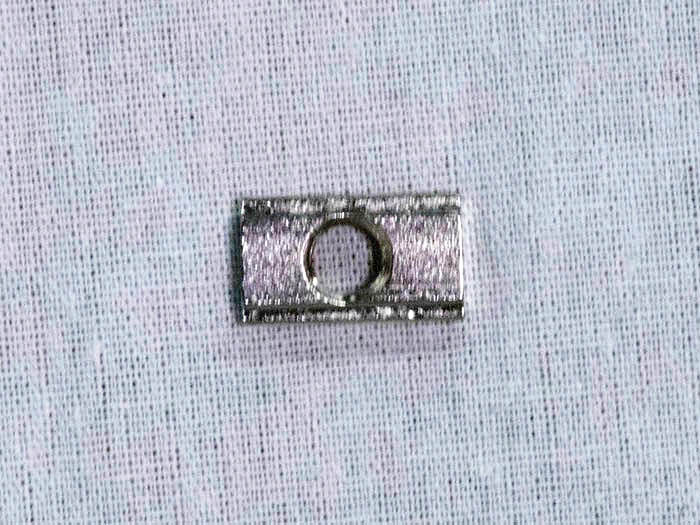

139 M5後入ナット 2

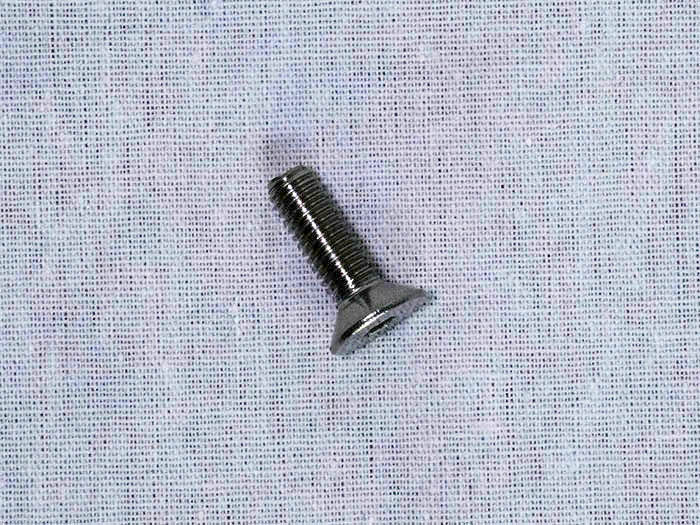

149 M5x15六角穴付皿ボルト 2

組立図

ミラーマウント取付1

01

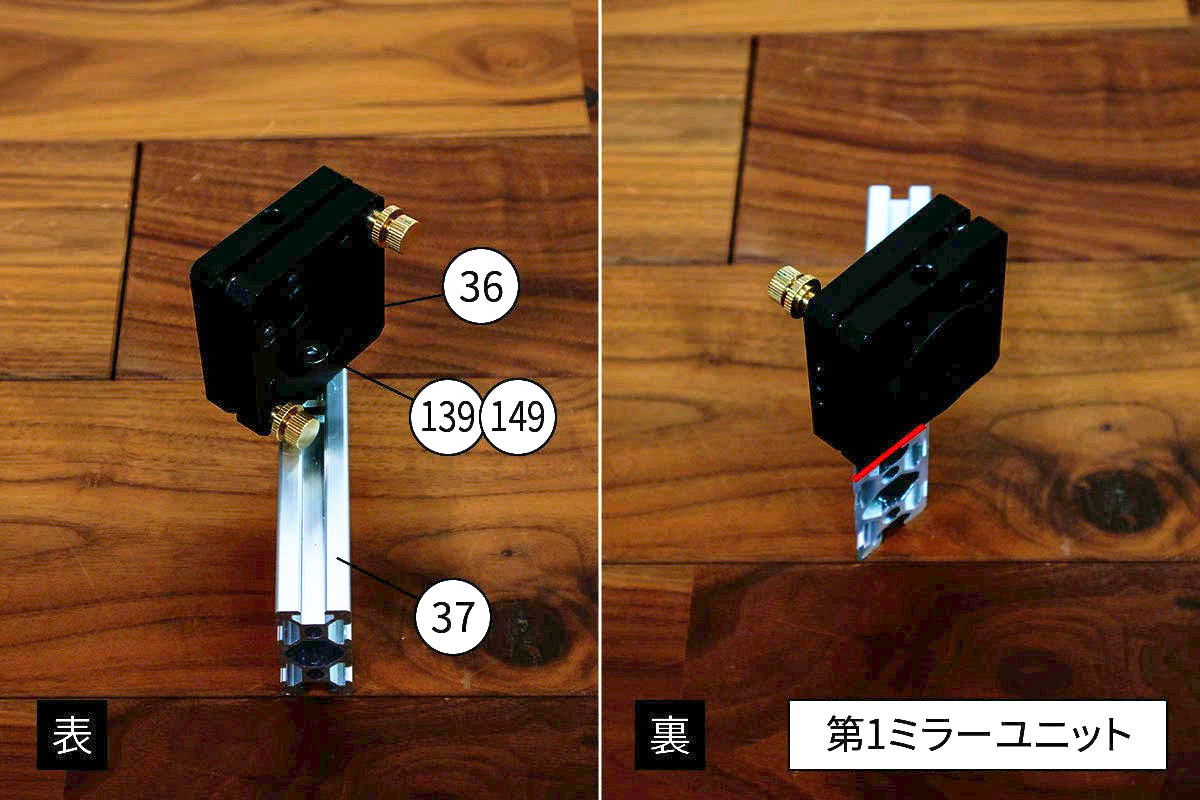

[36]ミラーマウントを[37]第1ミラー用アルミフレームに[149]M5x15六角穴付皿ボルトと[139]M5後入ナットで取り付けます。写真を参考に[37]第1ミラー用アルミフレームの斜めにカットしている面に[36]ミラーマウントの角度を合わせて固定してください。

ミラーマウント取付2

02

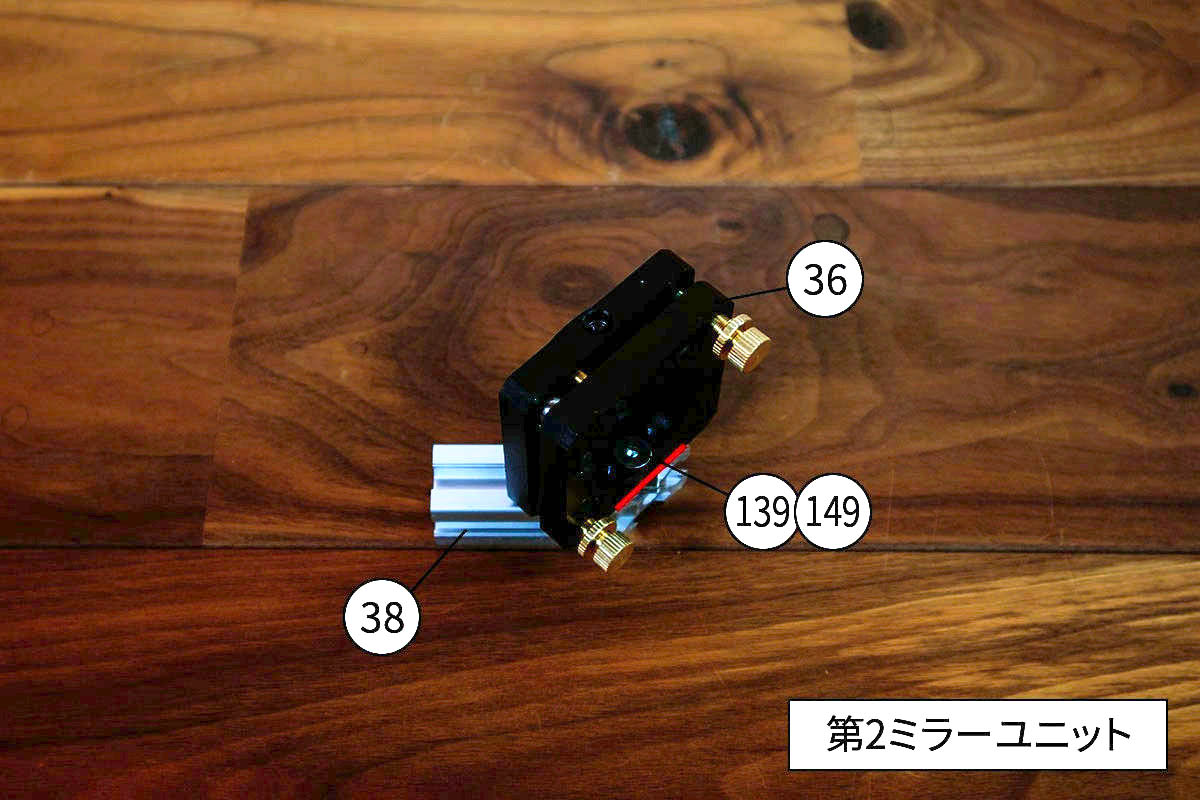

[36]ミラーマウントを[38]第2ミラー用アルミフレームに[149]M5x15六角穴付皿ボルトと[139]M5後入ナットで取り付けます。写真を参考に[38]第2ミラー用アルミフレームの斜めにカットしている面に[36]ミラーマウントの角度を合わせて固定してください。
