光軸調整 レーザー管

光軸調整 レーザー管

部品表

Inner left(アクリル)

36

梱包No. 部品名 モデル 数量
36 ミラーマウント 1

組立図


01

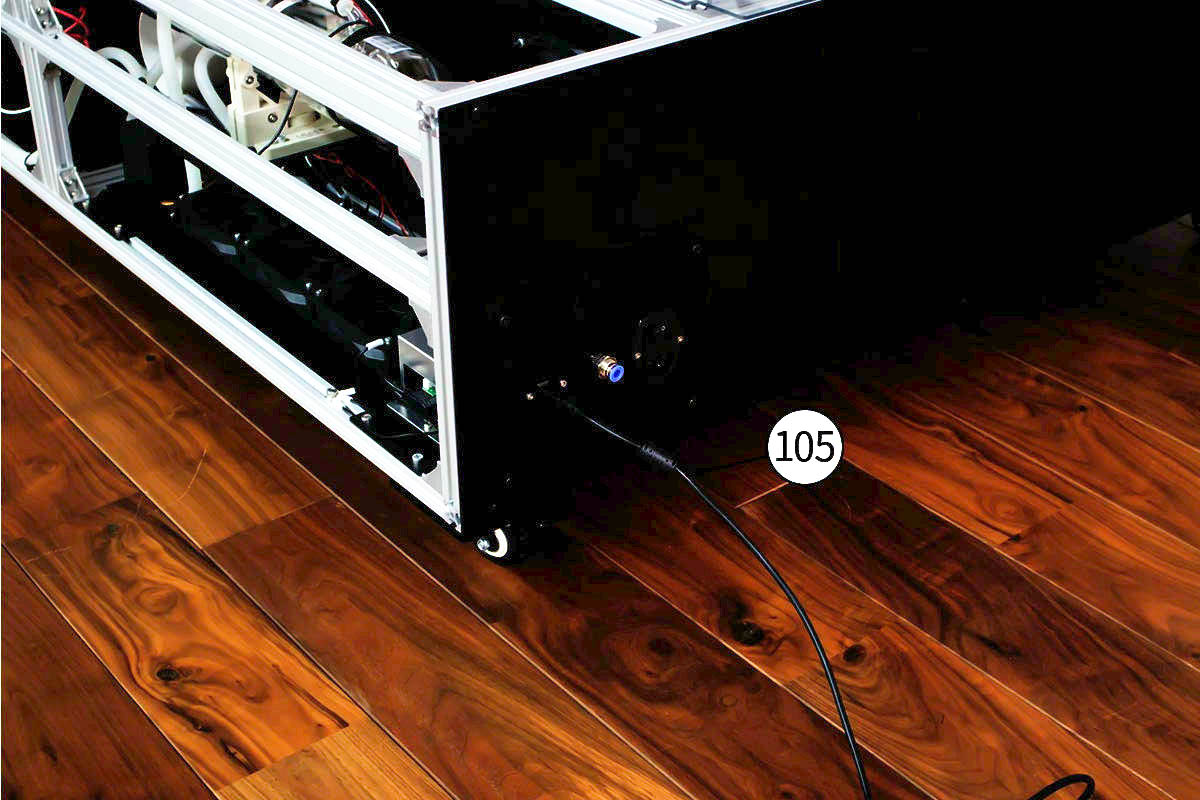

[105]USBケーブルを本体に接続します。


02

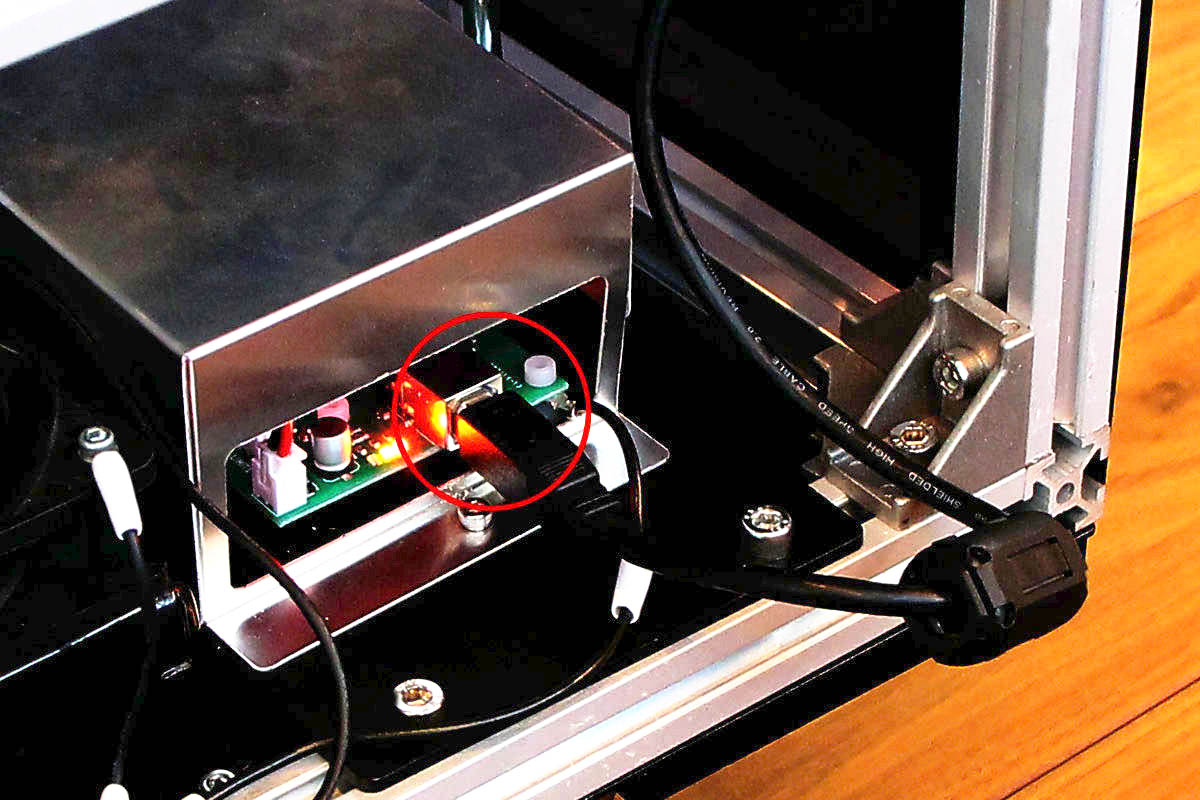

[106]パネルマウントUSBケーブルをコントロール基板に接続します。


03

位置確認用のレーザーポインターが点灯することを確認してください。


04

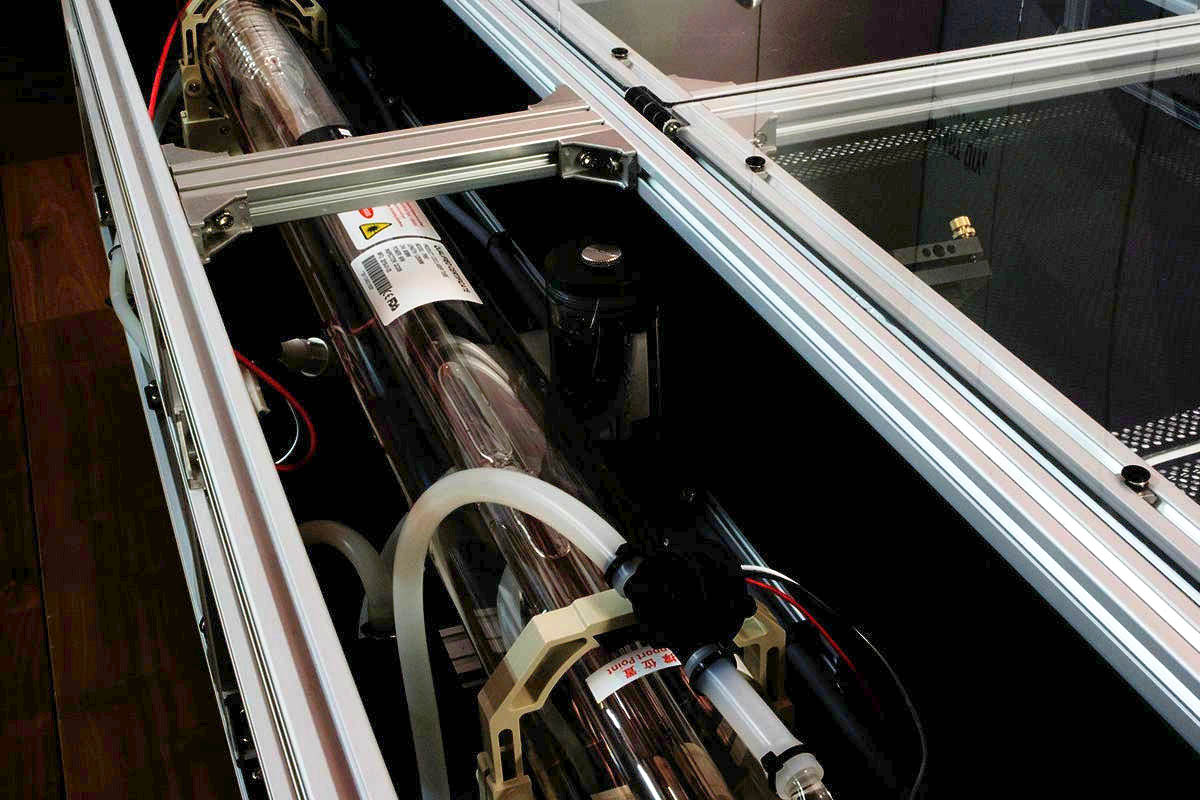

レーザー管の高さの調整を行います。

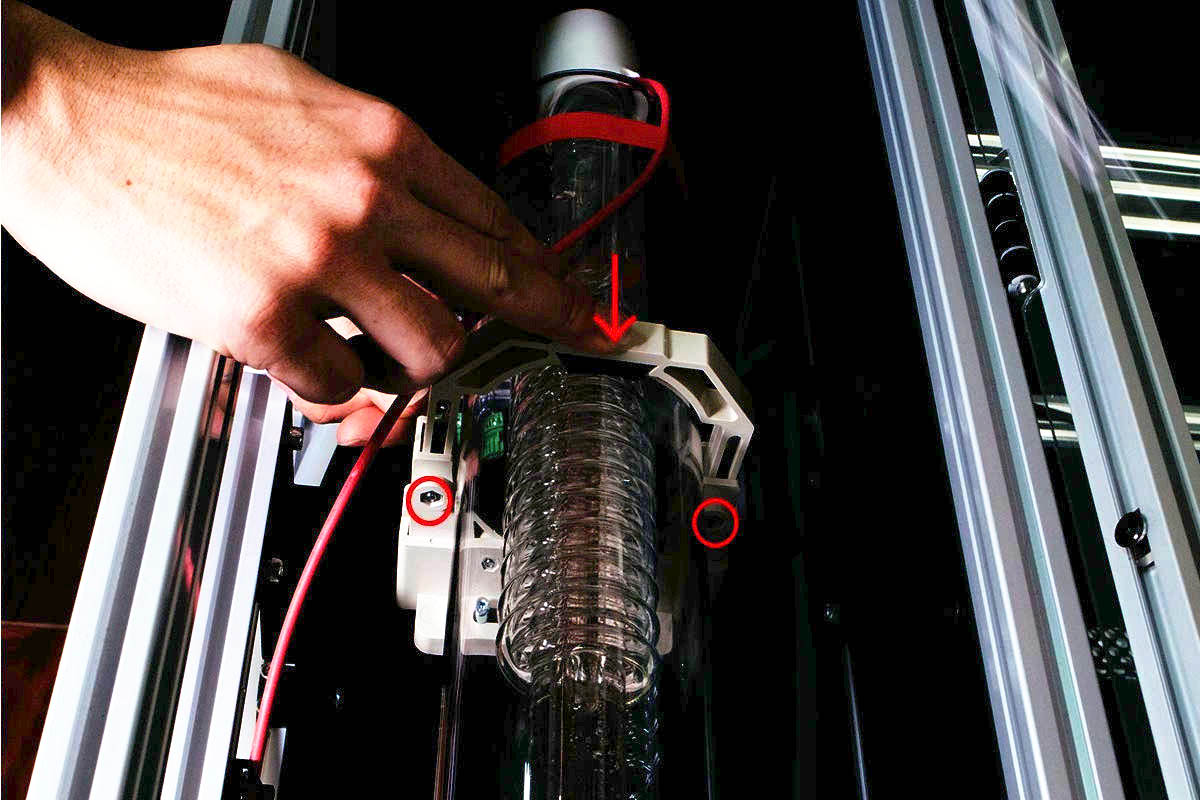

写真内赤丸印のネジを緩めてください。

05

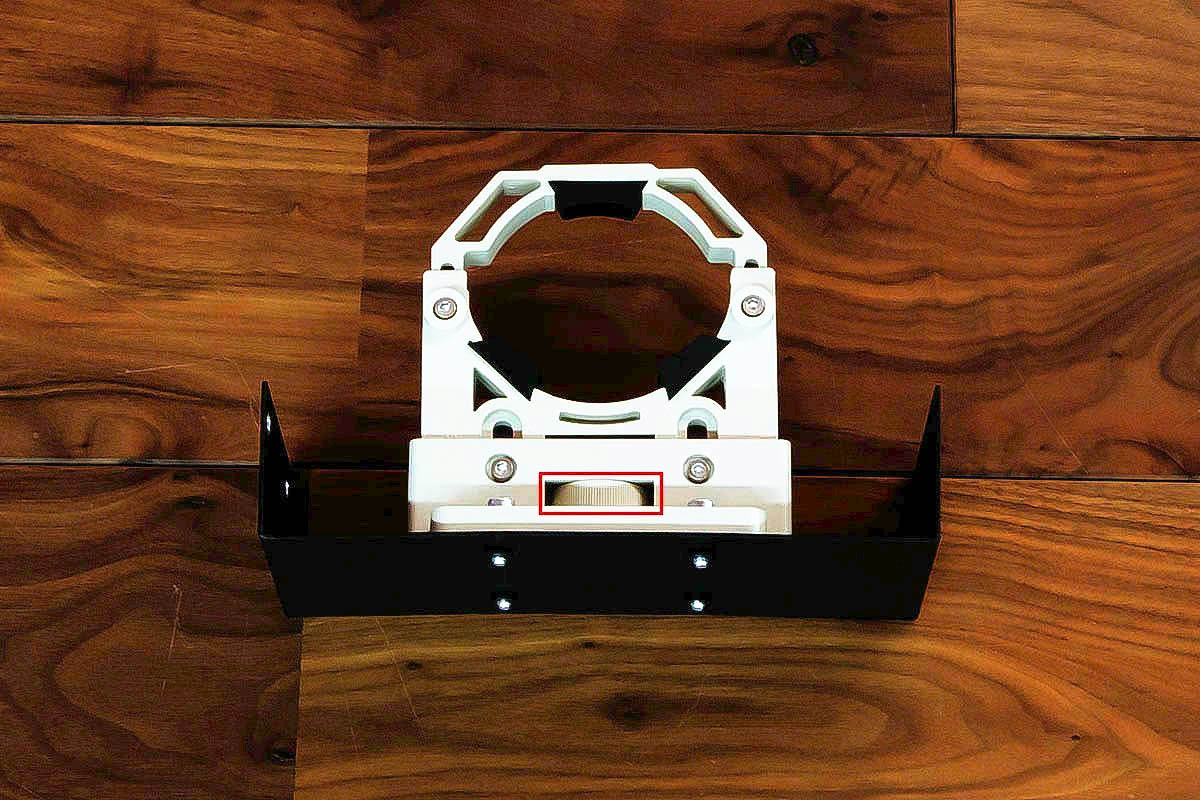

写真内赤四角印のダイヤルを回すことでレーザー管の高さを変えることができます。


06

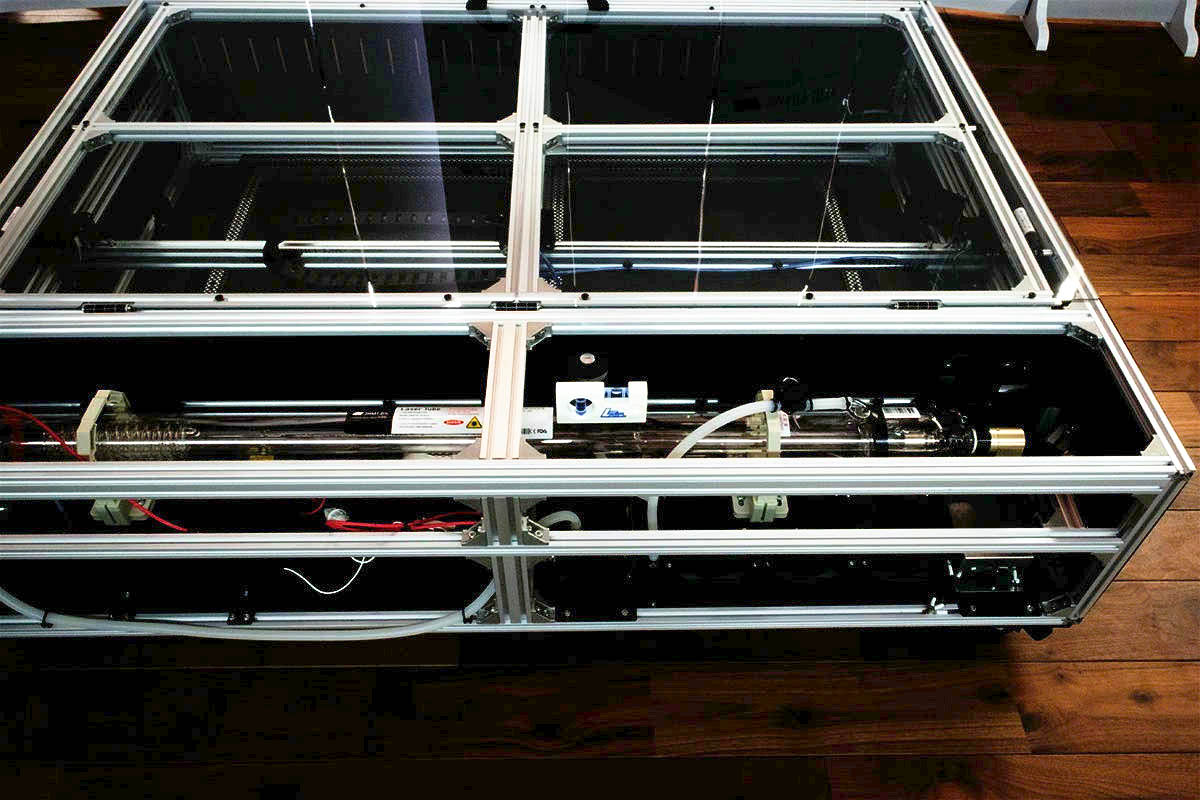

水平器などを用いて、レーザー管が水平にしてください。


07

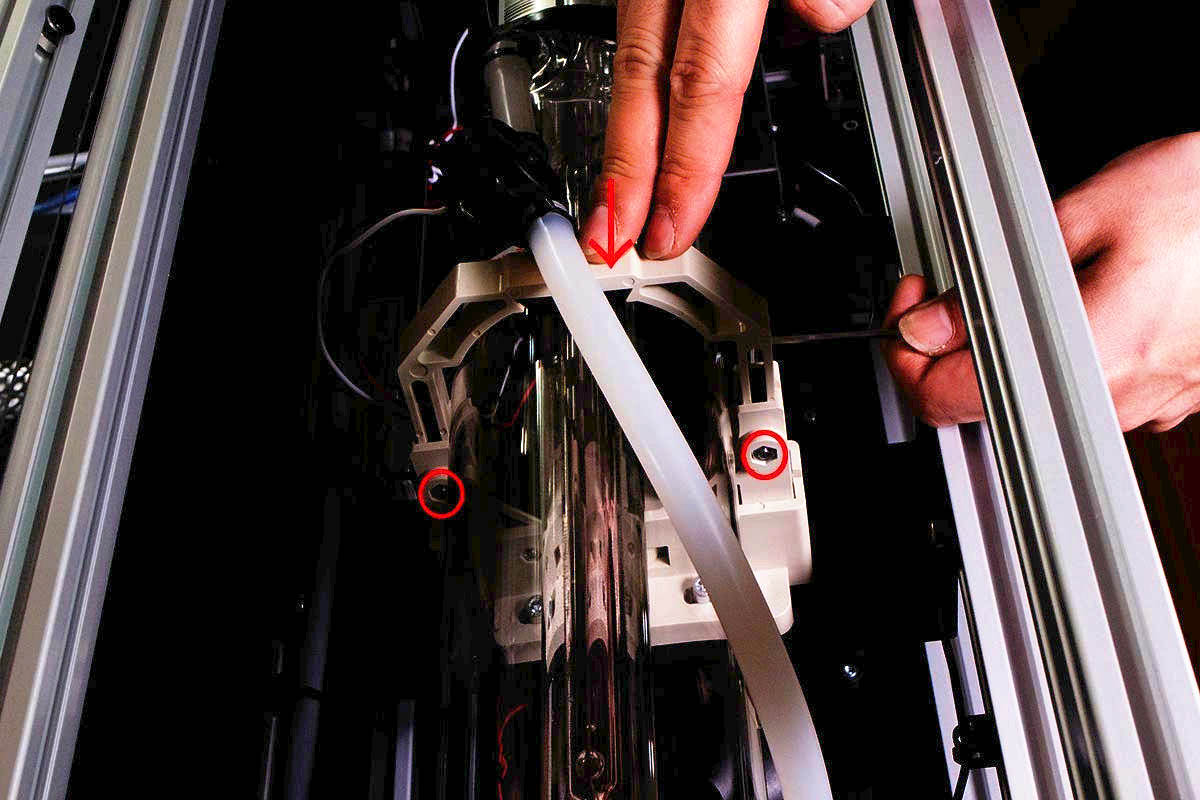

赤丸印のネジを緩めて、レーザー管マウント上部を押しながら赤丸印のネジを締めます。


08

赤丸印のネジを緩めて、レーザー管マウント上部を押しながら赤丸印のネジを締めます。
レーザー管が固定されていることを確認してください。


09

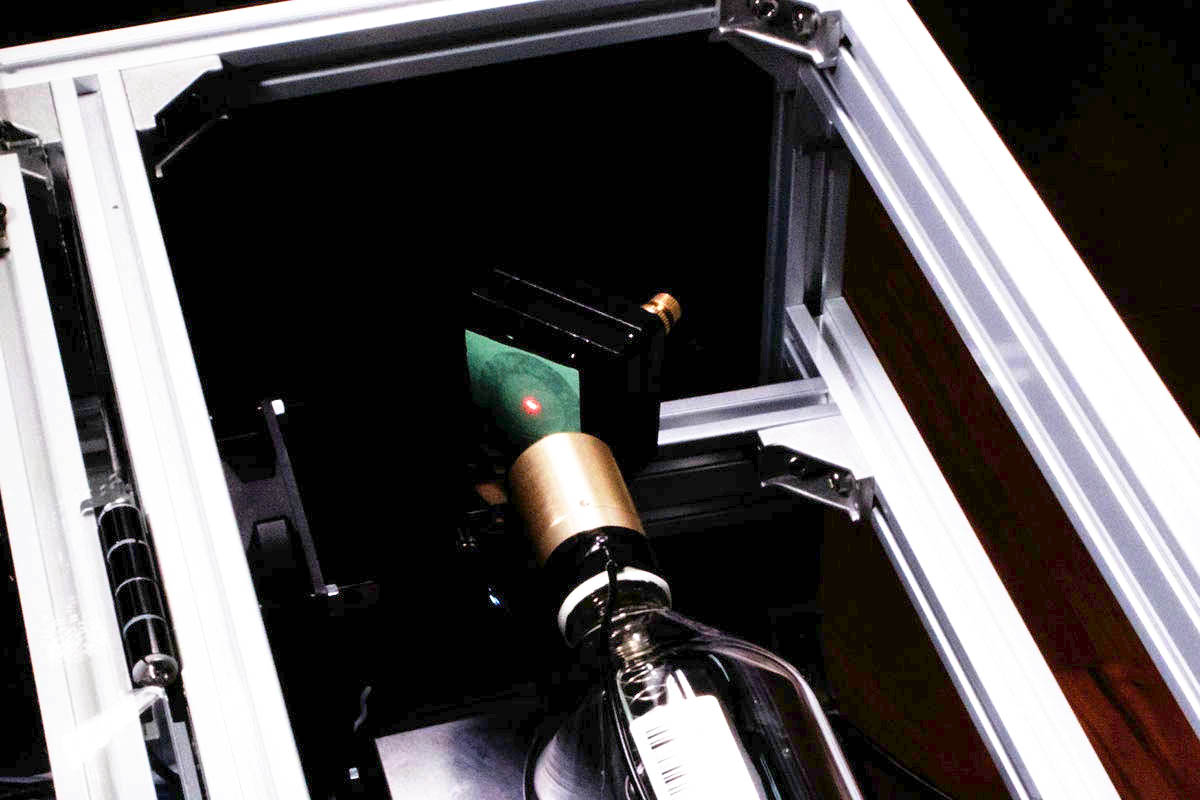

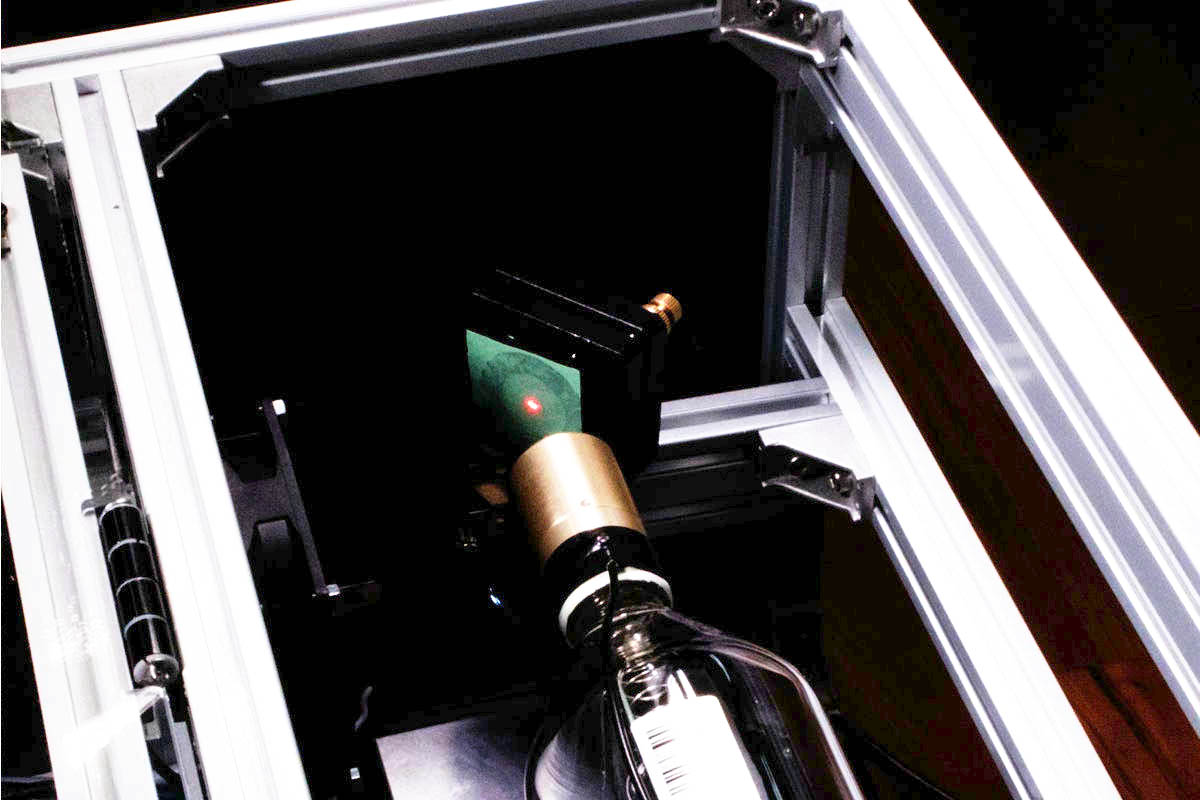

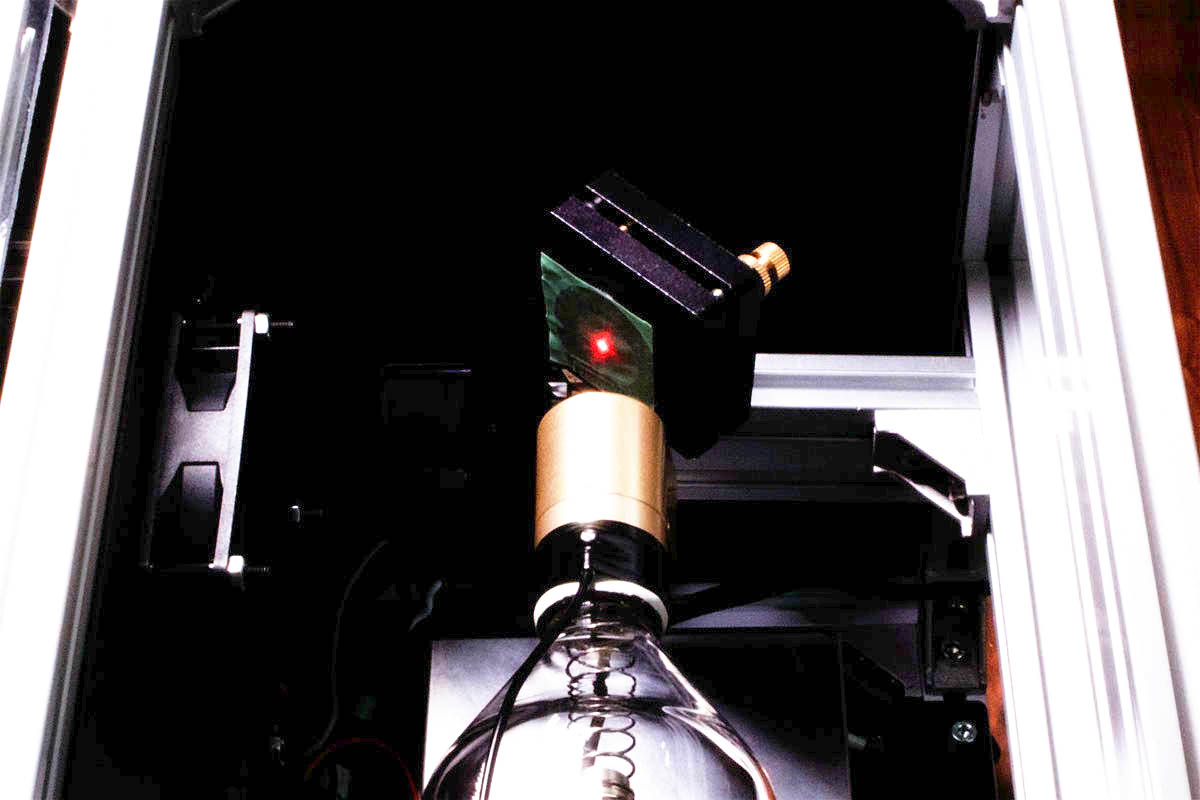

ミラーマウントの中心にレーザーポインターが来るように調整してください。

ネジロック取り付け

10

ミラーマウント固定用のネジにネジロックを付けることで調整後のがたつきを防止することが出来ます。


11

赤丸印のネジを締めて振動等でレーザー管の高さが変わらないようにしてください。


12

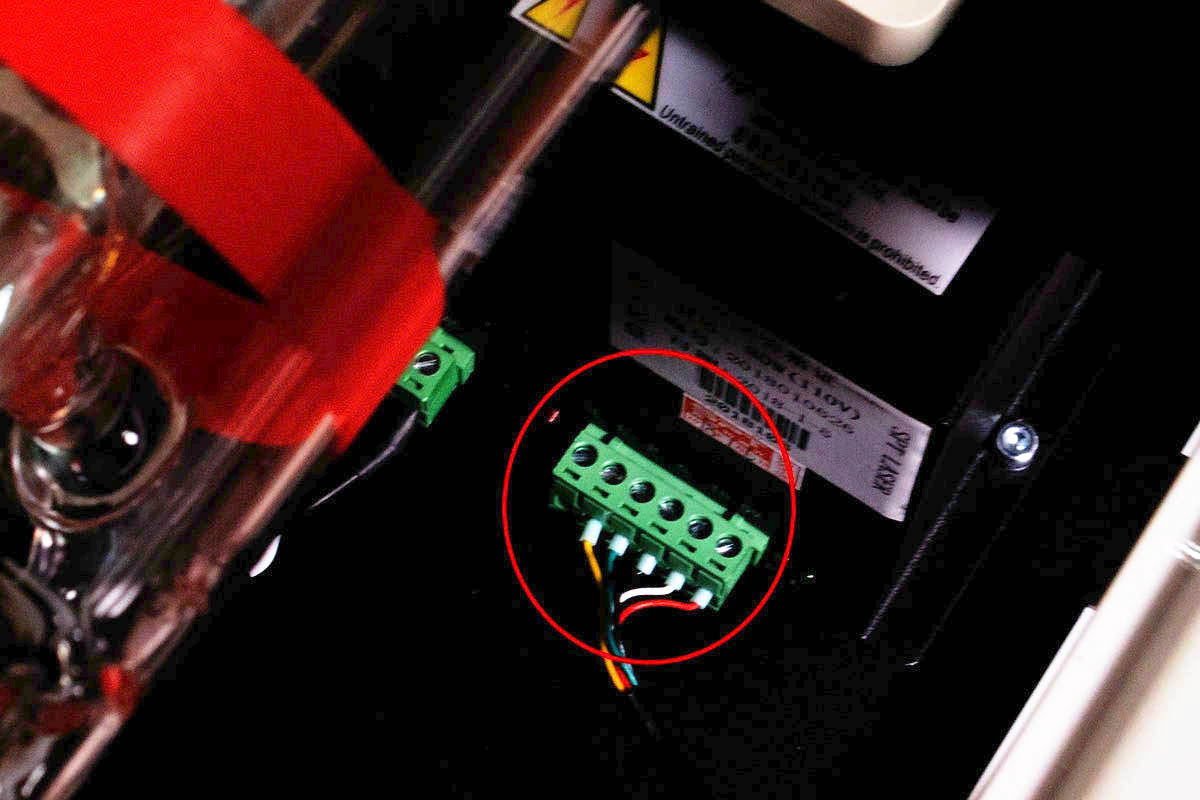

レーザー電源の赤丸印のボタンがテストボタンです。
こちら押すとレーザー光が出ますので注意しながら作業してください。


13

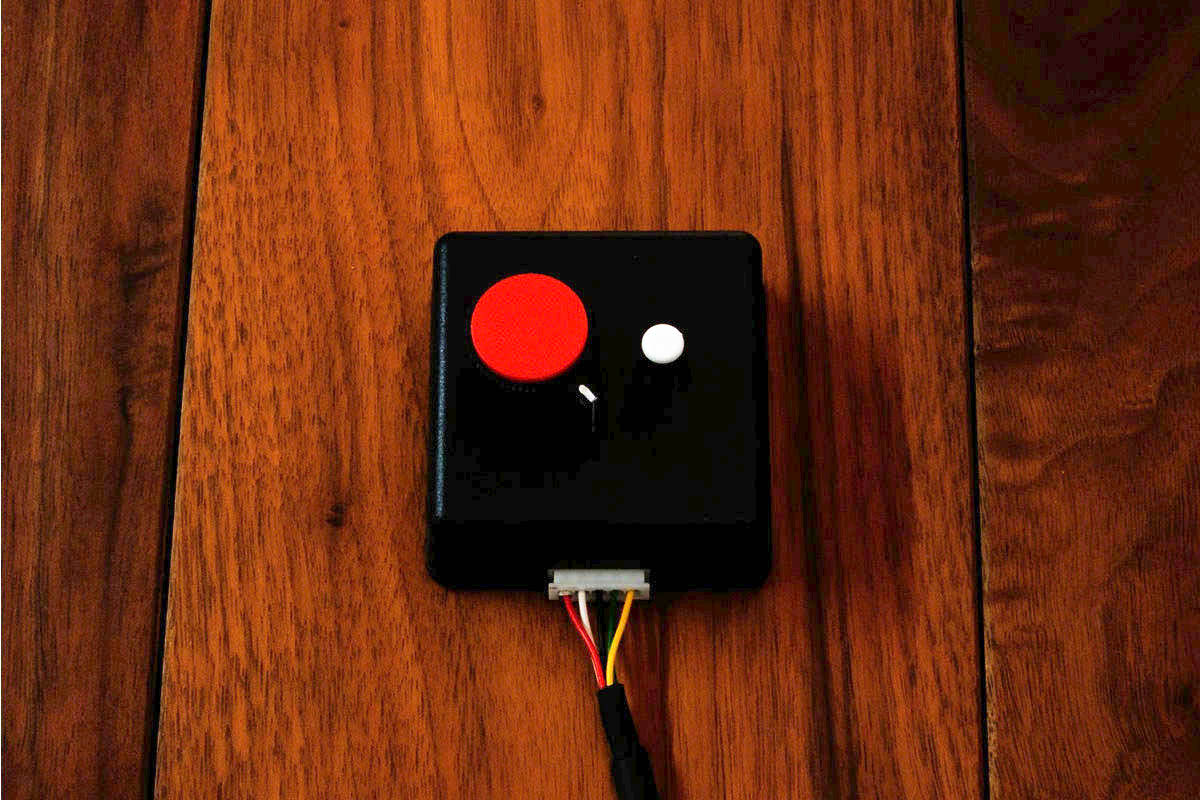

光軸調整用ボタンをお買い求め頂いた方は次の工程から使用します。


14

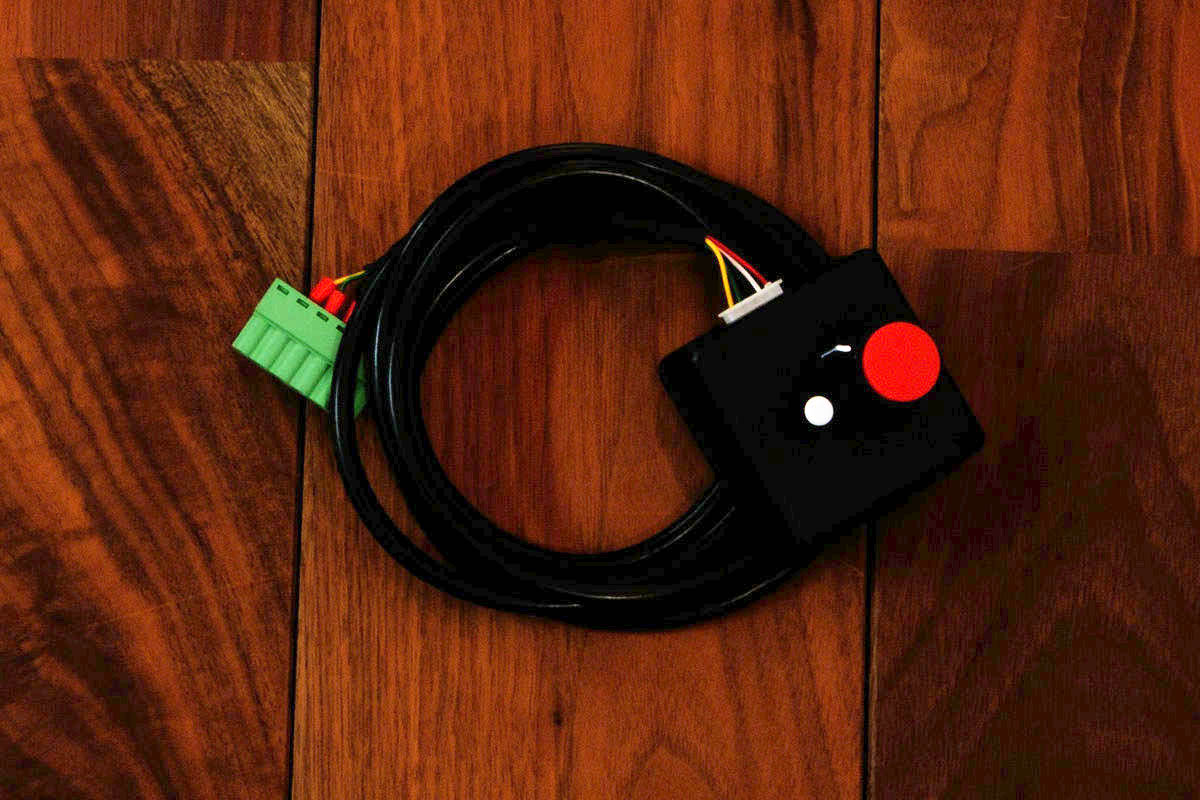

Laserケーブルを外して光軸調整用ボタンを取り付けます。


15

左回り(反時計回り)で出力が大きくなります。
なるべく小さい出力で調整を行ってください。


16

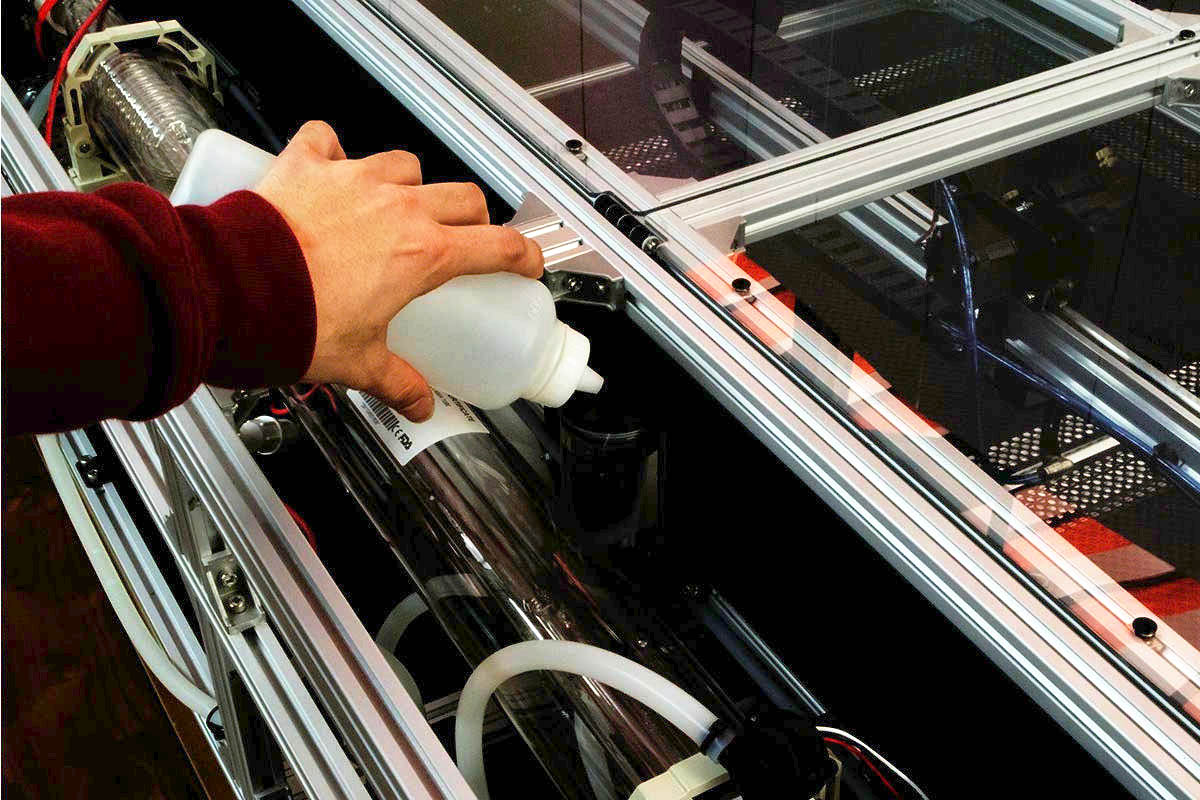

タンクに水を150ml程度入れてください。
水がこぼれなように注意してください。


17

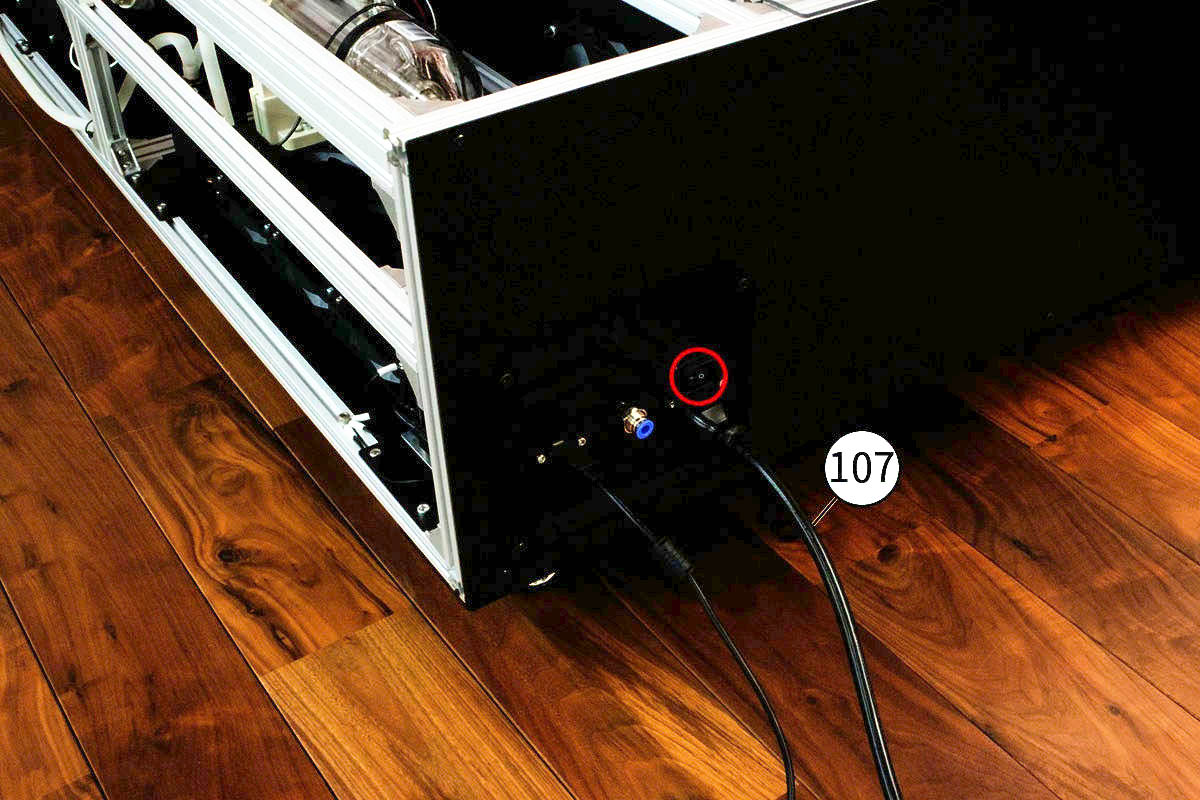

[107]ACケーブルを本体に接続します。
AC-MainケーブルのスイッチをONにしてください。


18

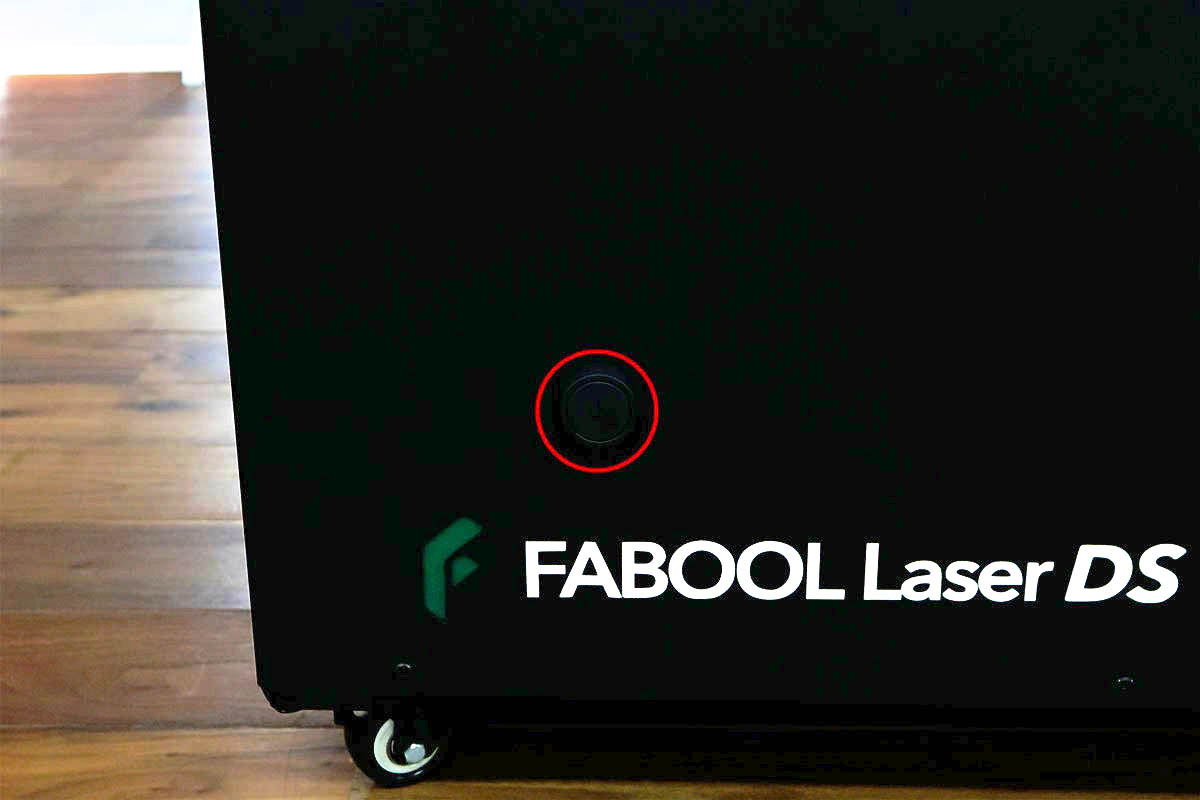

非常停止ボタンがOFFになっていることを確認してください。
ONの場合は通電しません。


19

電源が入りますと、水冷装置が動作してタンク内の水が減りますので再度水を8割水を入れて最終的に全部で850ml程度入れます。


20

これからレーザーを出しますので保護メガネの着用をお願いします。


21

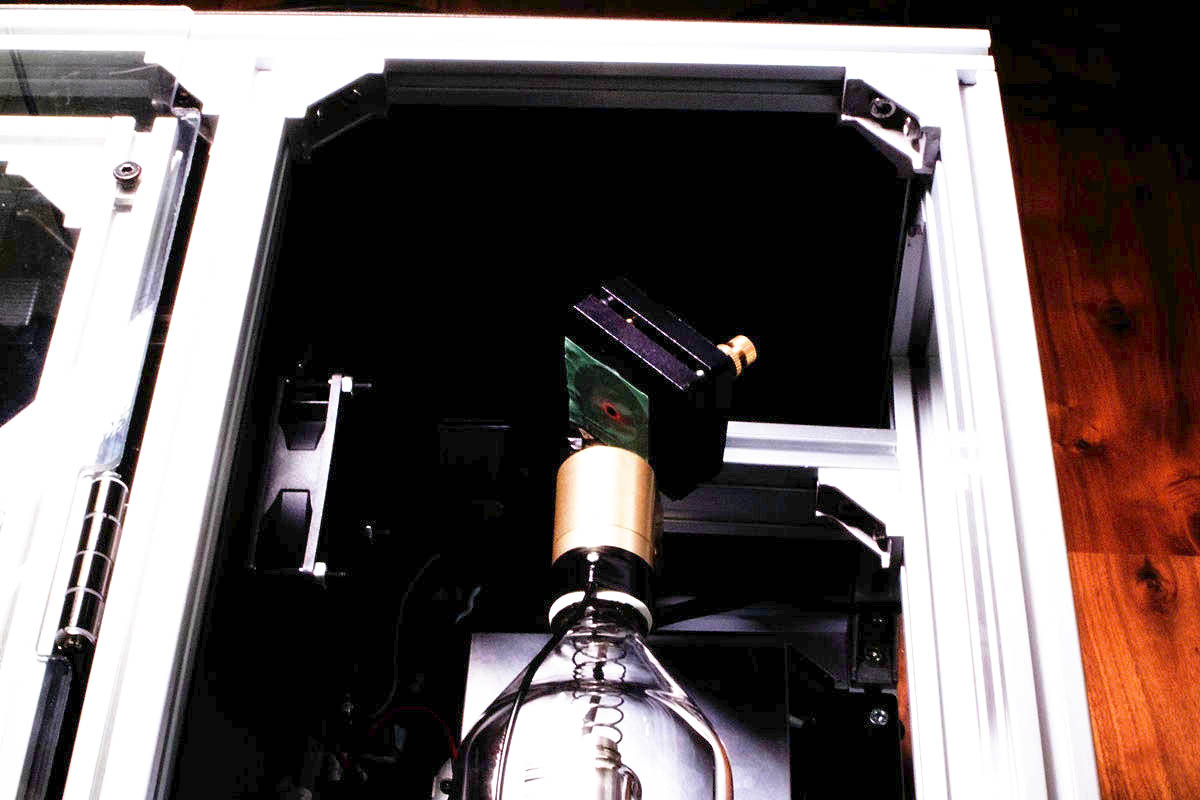

レーザー照射前に再度ミラーマウントの中心にレーザーポインターが来ていることをご確認ください。


22

レーザーを照射してレーザー光とレーザーポインターの光路が同じことを確認してください。
