カバー取付 本体完成

カバー取付 本体完成

部品表

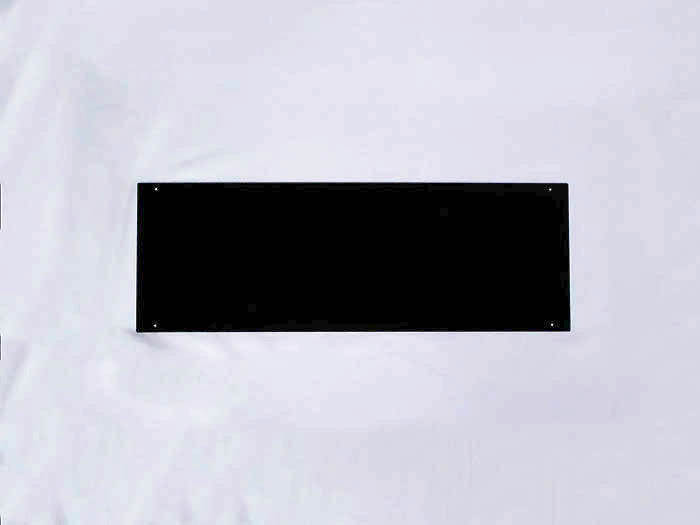

	Top-back-LR (板金)

51

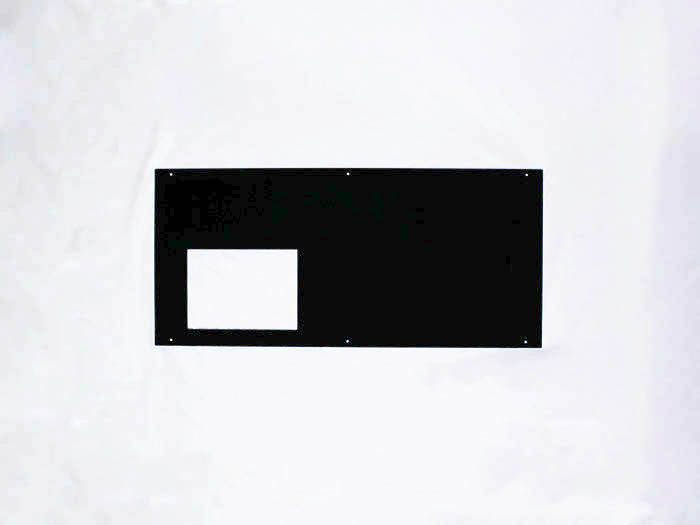

Back L (板金)

56

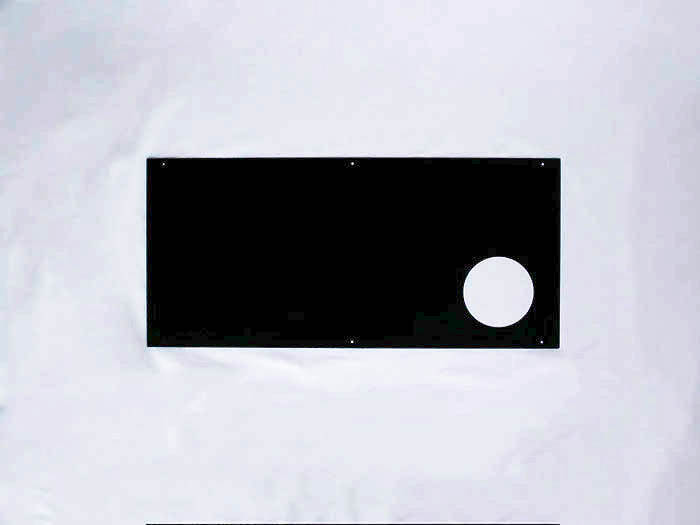

Back R (板金)

57

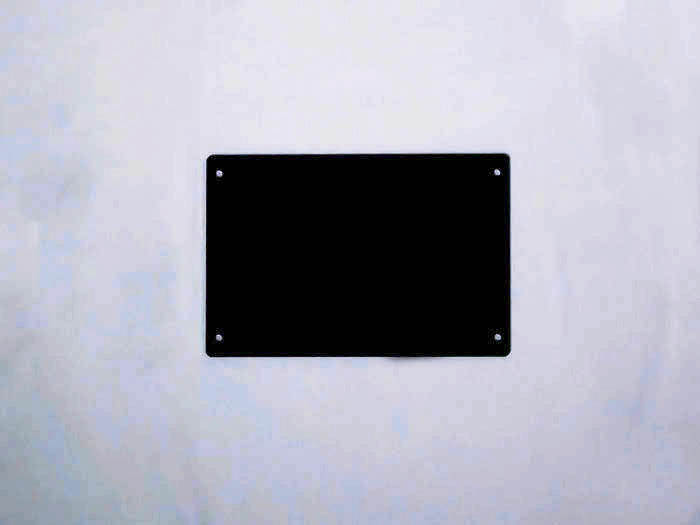

Back (アクリル)

63

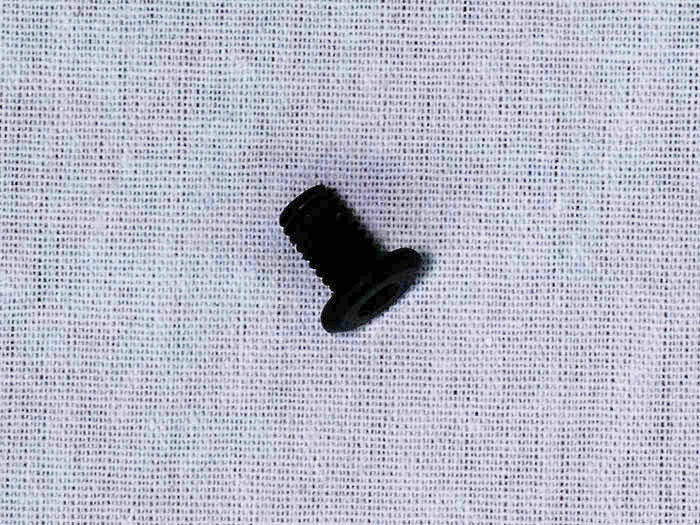

M5x8低頭ボルト

145

M5後入ナット

139

梱包No. 部品名 モデル 数量
51 Top-back-LR (板金) 2
56 Back L (板金) 1
57 Back R (板金) 1
63 Back (アクリル) 1
145 M5x8低頭ボルト 28
139 M5後入ナット 24

組立図

cover-mounting-ver2-01

01

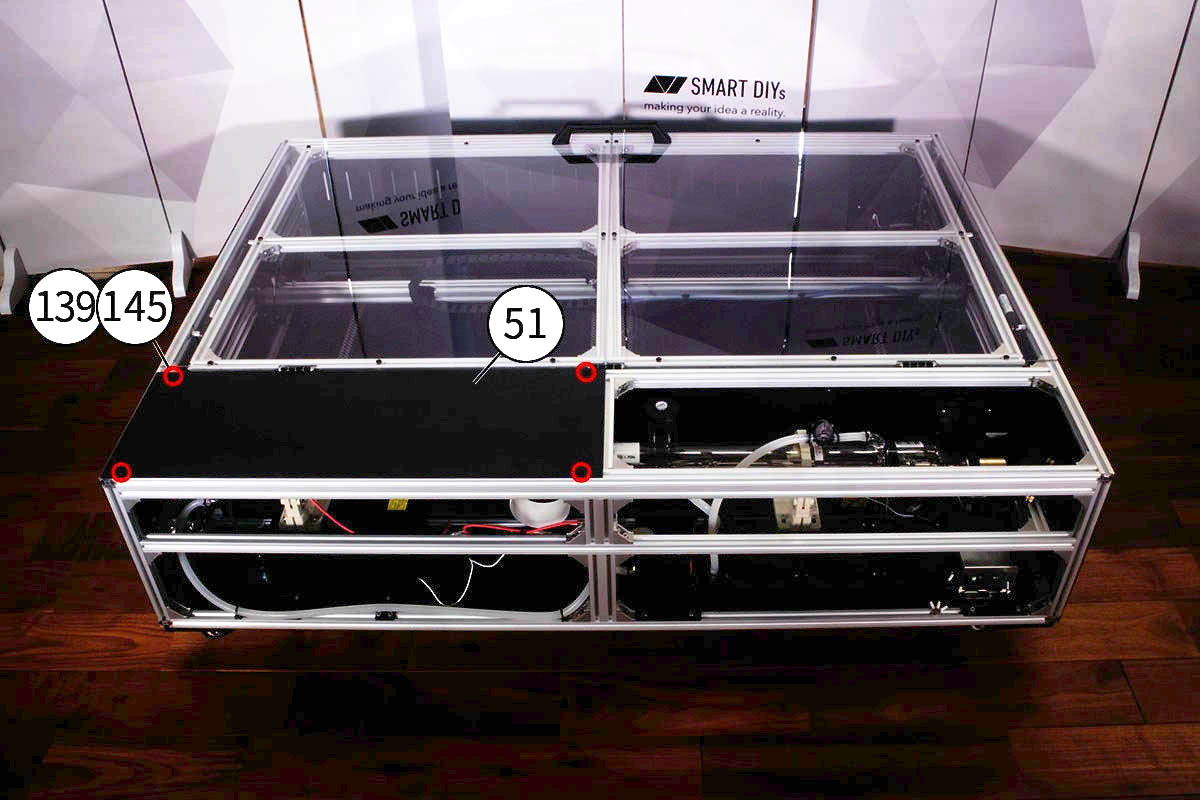

[51]Top-back-LR (板金)を本体奥側上面に[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。
写真内の赤丸印がネジ穴の位置になります。左右同じ板金です。

cover-mounting-ver2-02

02

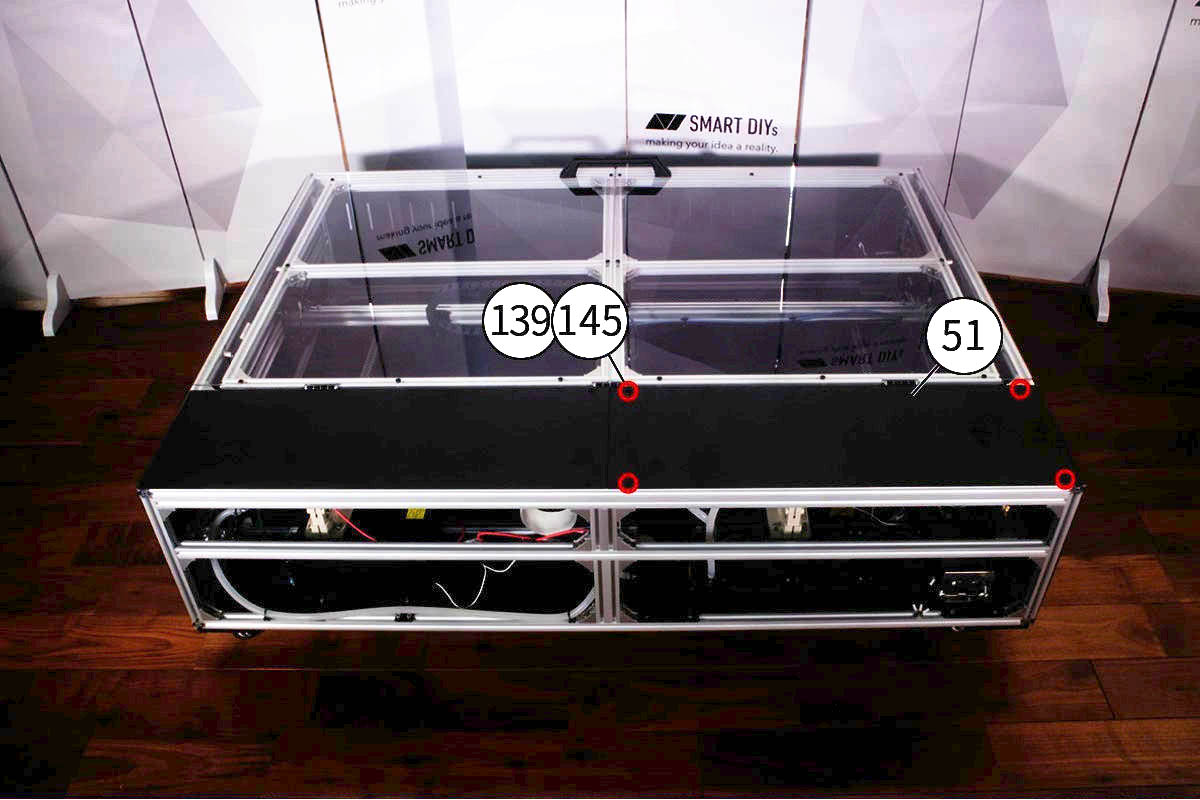

反対側も同様に[51]Top-back-LR (板金)を本体奥側上面に[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。
写真内の赤丸印がネジ穴の位置になります。

cover-mounting-ver2-03

03

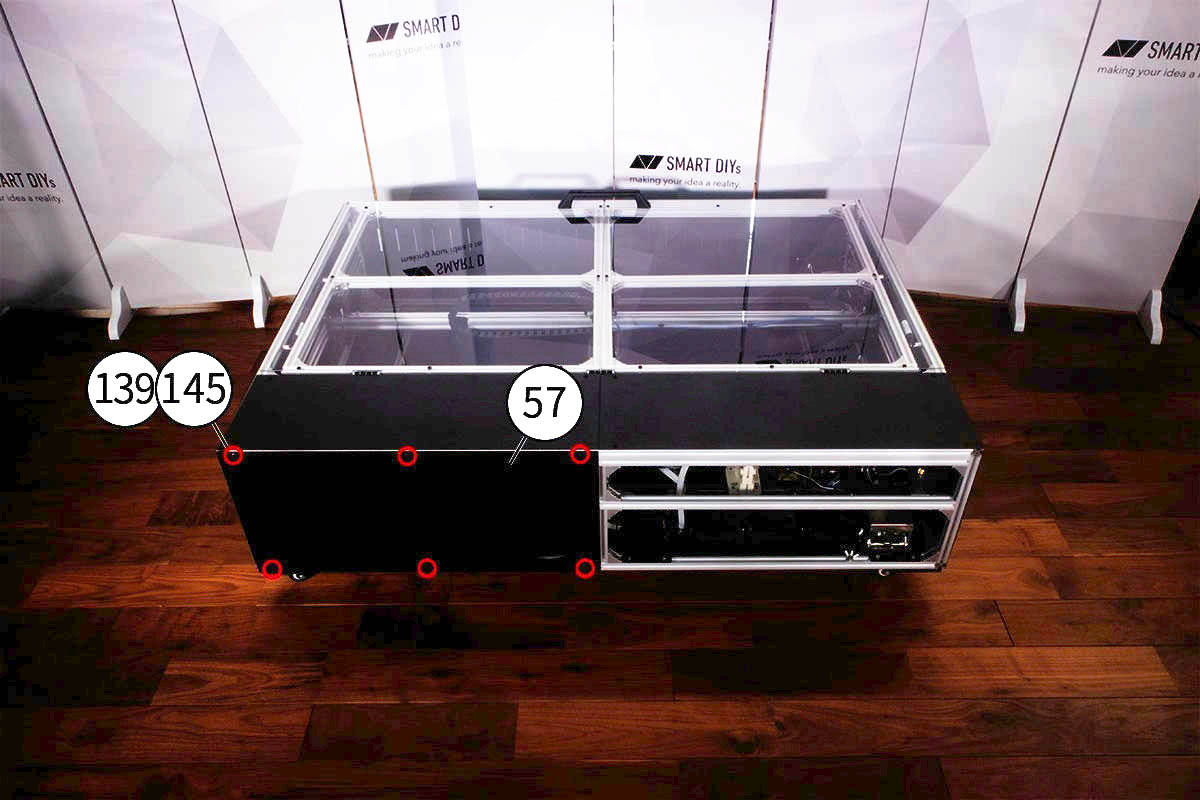

[57]Back R (板金)を本体後側右面に[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。
写真内の赤丸印がネジ穴の位置になります。

cover-mounting-ver2-03

04

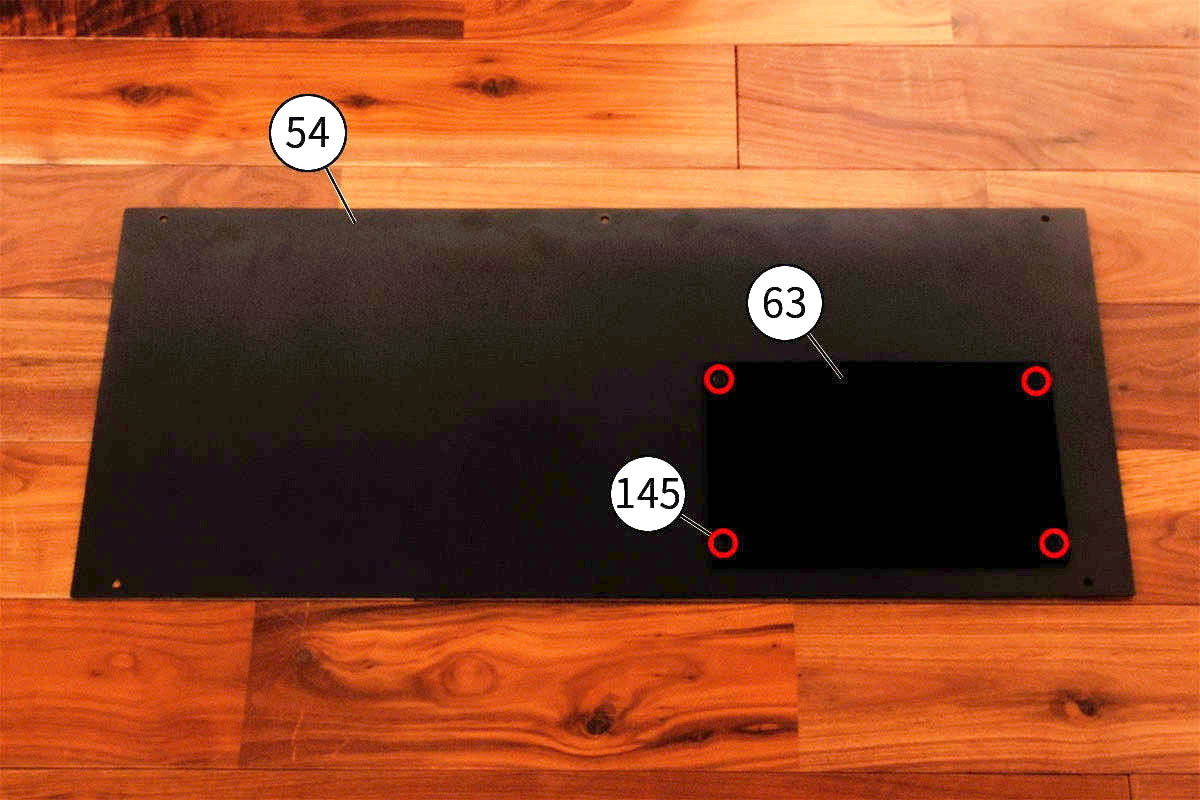

[56]Back L (板金)に[63]Back (アクリル)を[145]M5x8低頭ボルト4pcsで取り付けます。
写真内の赤丸印がネジ穴の位置になります。

cover-mounting-ver2-03.

05

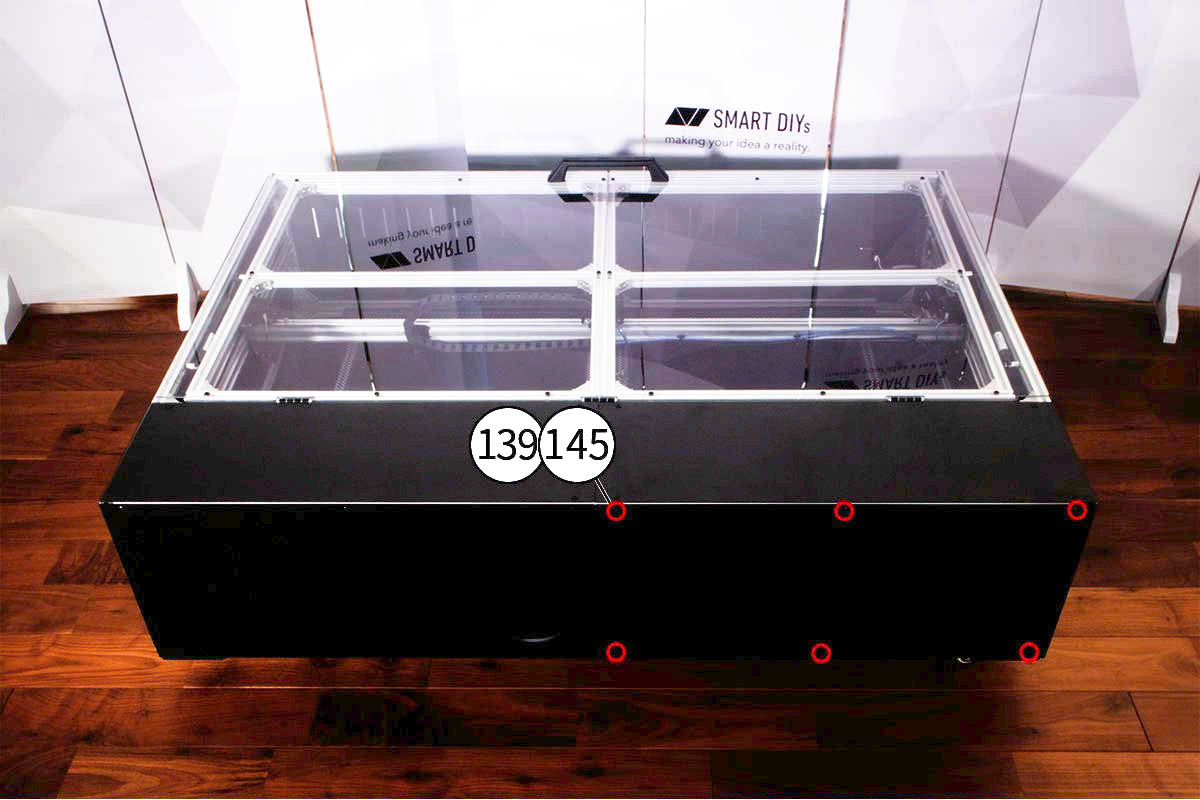

[56]Back L (板金)を本体後側左面に[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。
写真内の赤丸印がネジ穴の位置になります。
