本体フレーム組立 下段部分

本体フレーム組立 下段部分

部品表

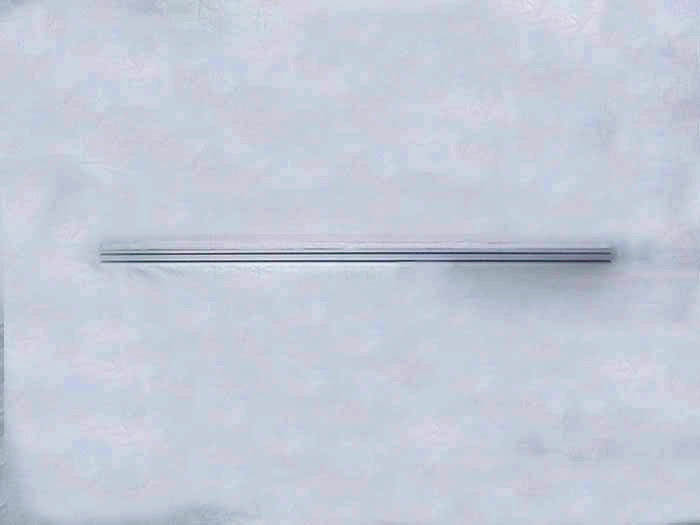

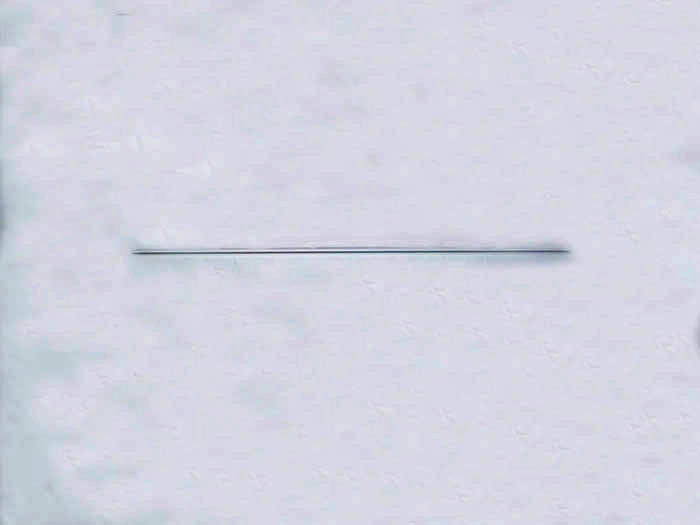

Iアルミフレーム20×20 1050mm

3

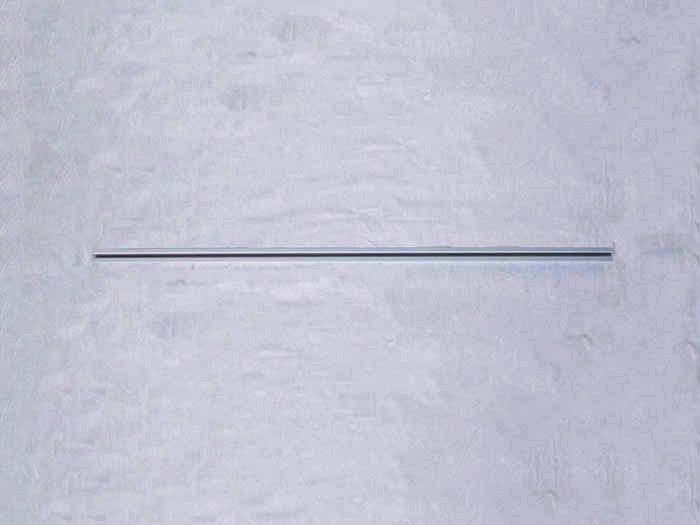

アルミフレーム20×20 1360mm

4

アルミフレーム 20×40 1360mm

5

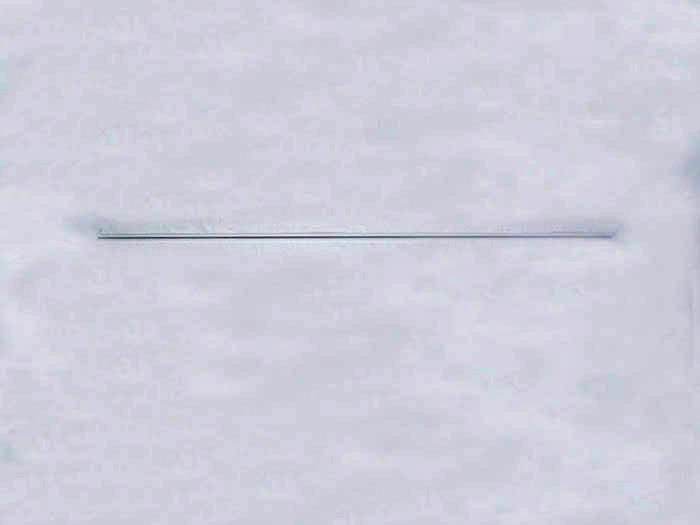

 アルミフレーム 20×20 750mm

7

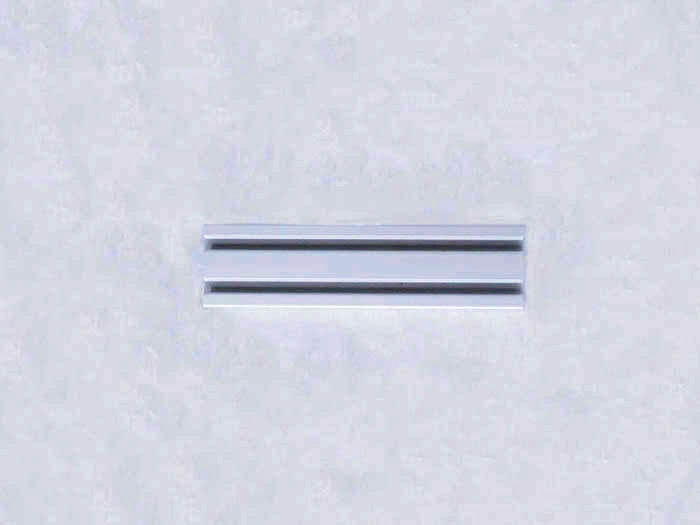

 アルミフレーム20×40 200mm

8

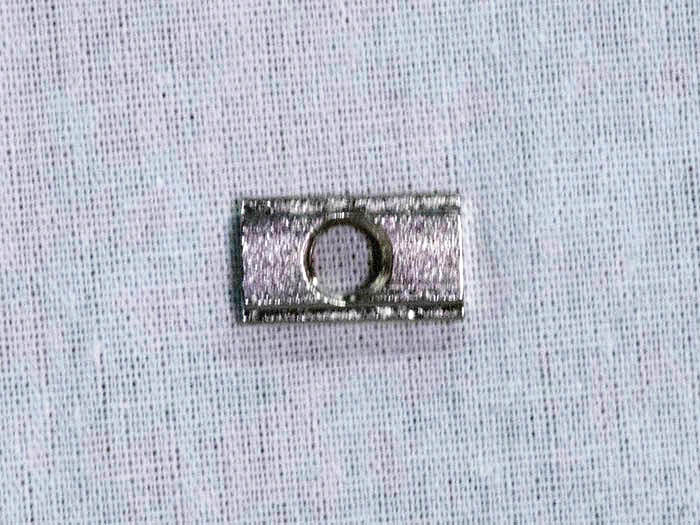

M5後入ナット

139

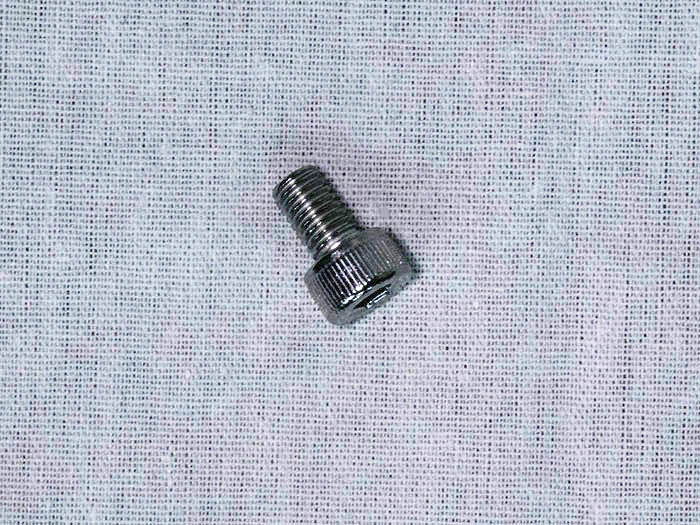

M5x8六角穴付ボルト

144

M5x8六角穴付ボルト

166

梱包No. 部品名 モデル 数量
3 アルミフレーム20×20 1050mm 2
4 アルミフレーム20×20 1360mm 1
5 アルミフレーム 20×40 1360mm 2
7 アルミフレーム 20×40 750mm 1
8 アルミフレーム20×40 200mm 1
139 M5後入ナット 28
144 M5x8六角穴付ボルト 28

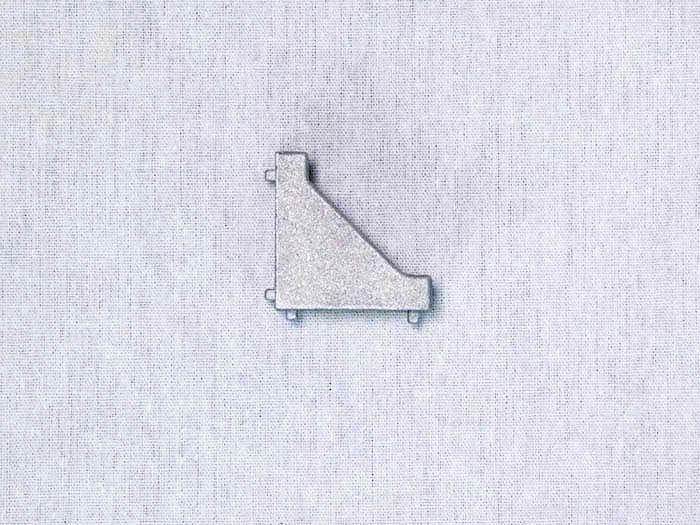

166 直角ブラケット 14

本体フレーム完成図

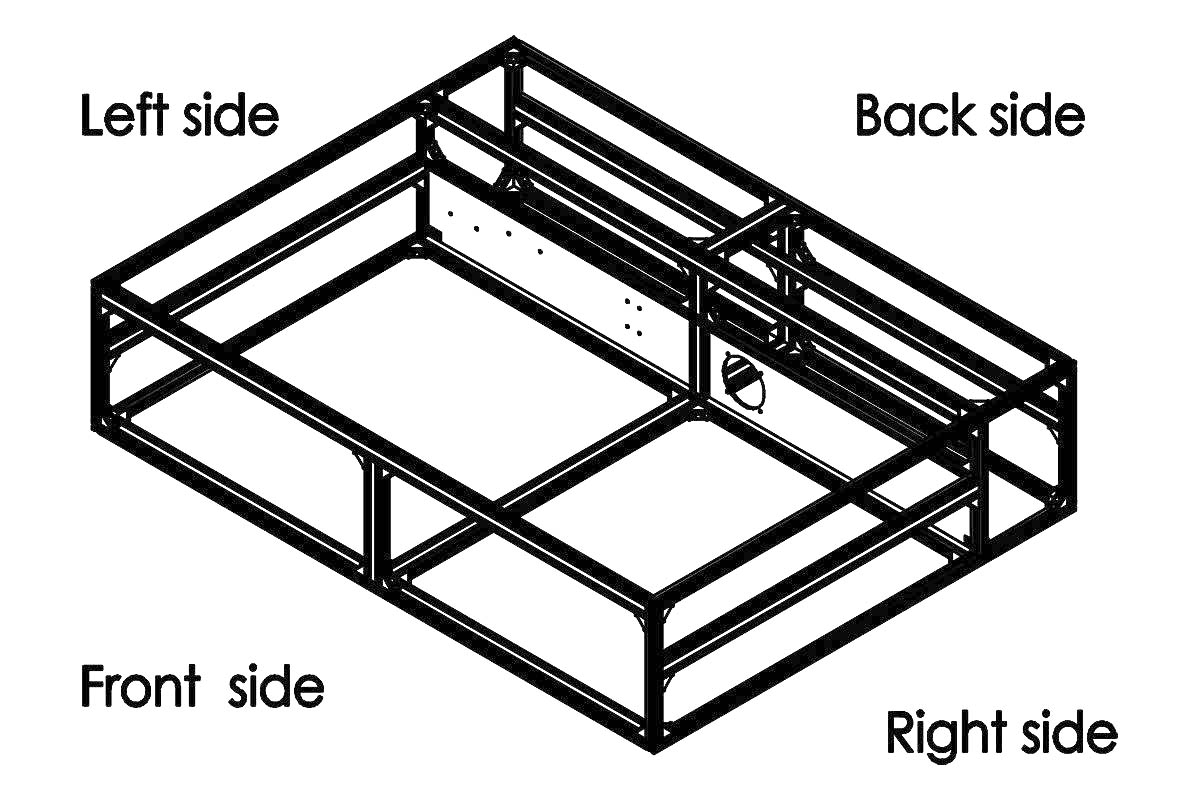

本体フレーム組立 中段部分 完成図2

組立図

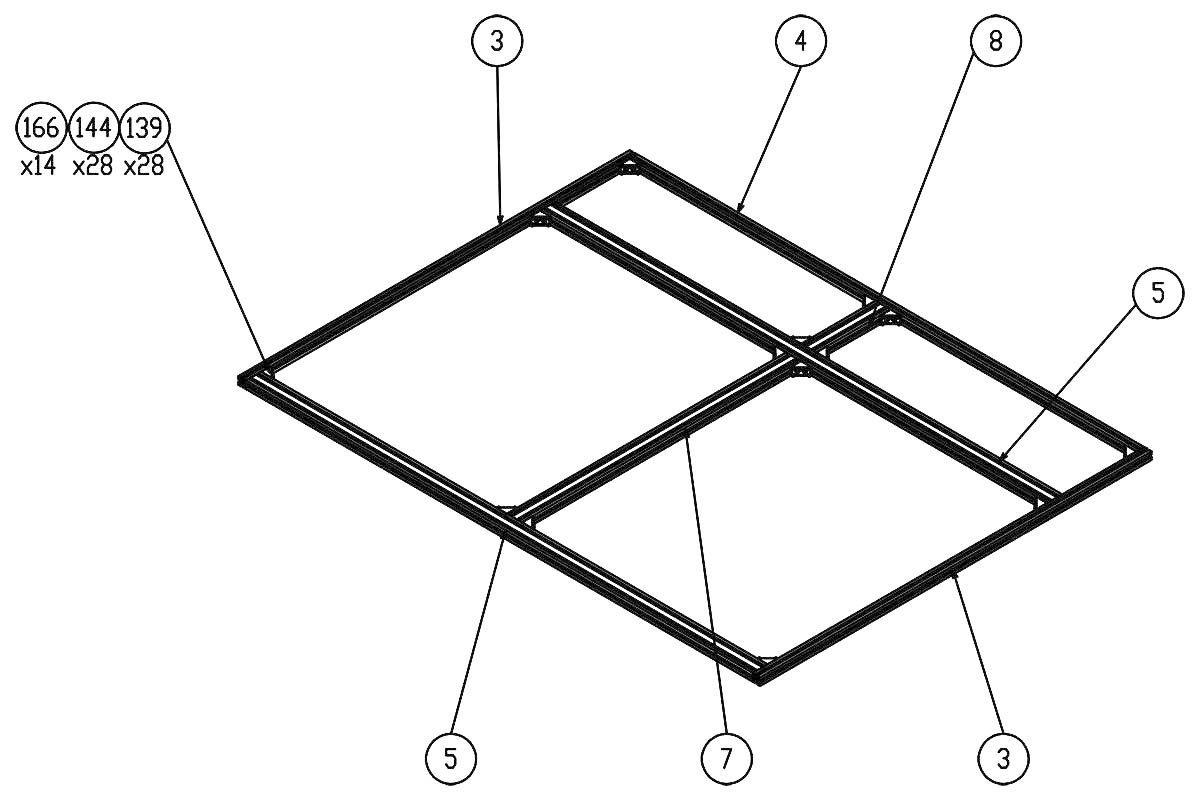

本体フレーム組立 下段部分 完成図

No.139/144/166は[166]直角ブラケットと[144]M5x8六角穴付ボルト2pcsと[139]M5後入ナット2pcsでアルミフレーム同士をつなぎ合わせて使用します。

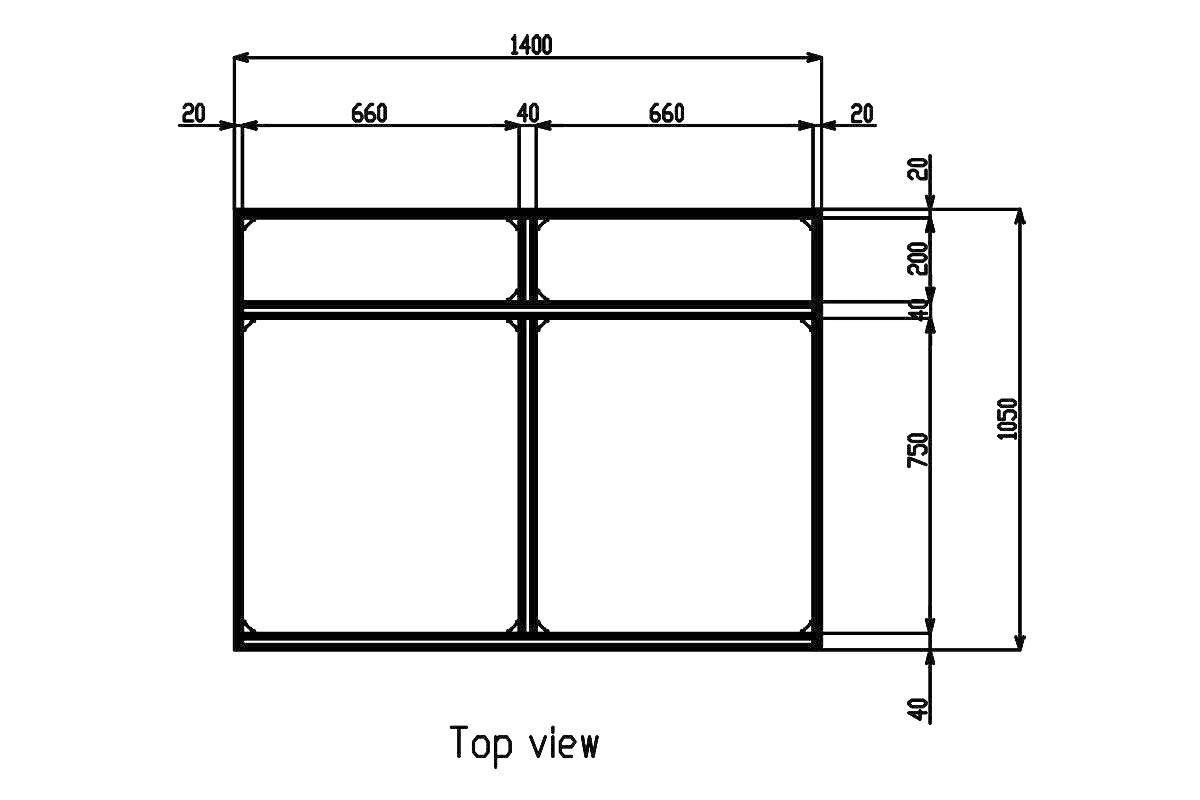

本体フレーム組立 下段部分 上面図

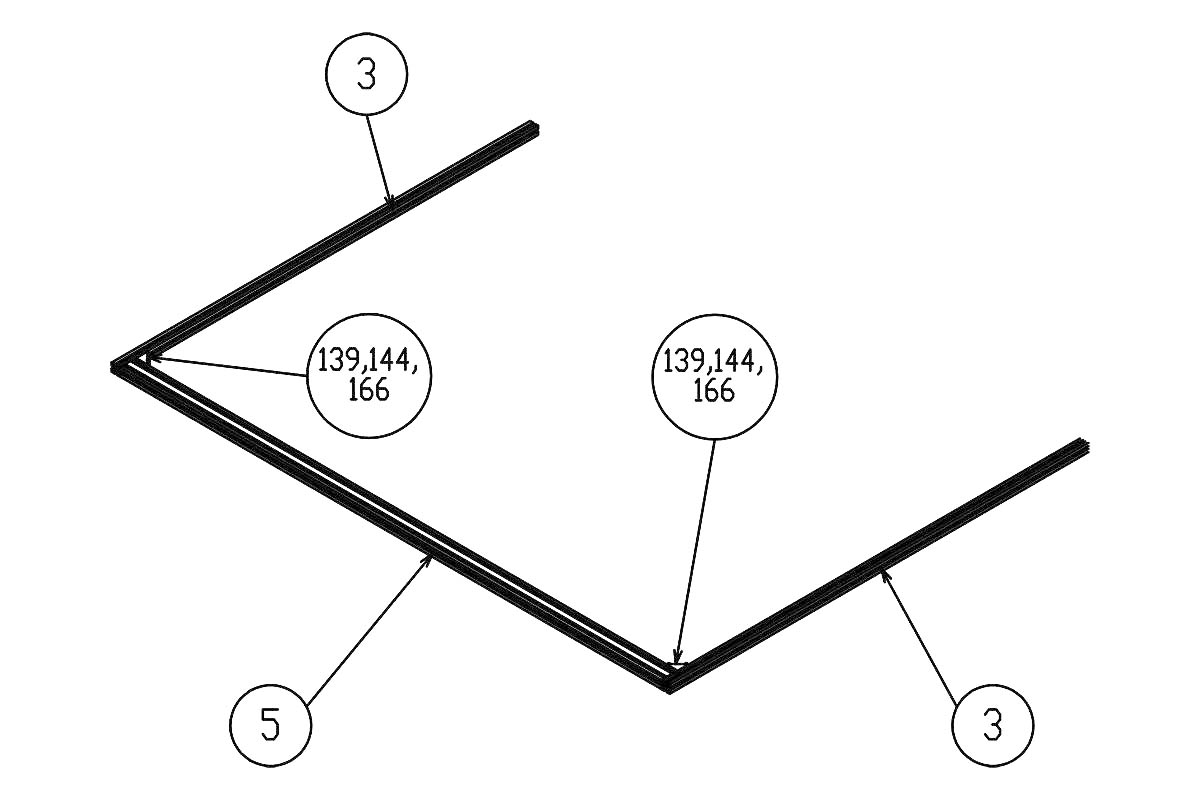

本体フレーム組立 下段部分 01

01

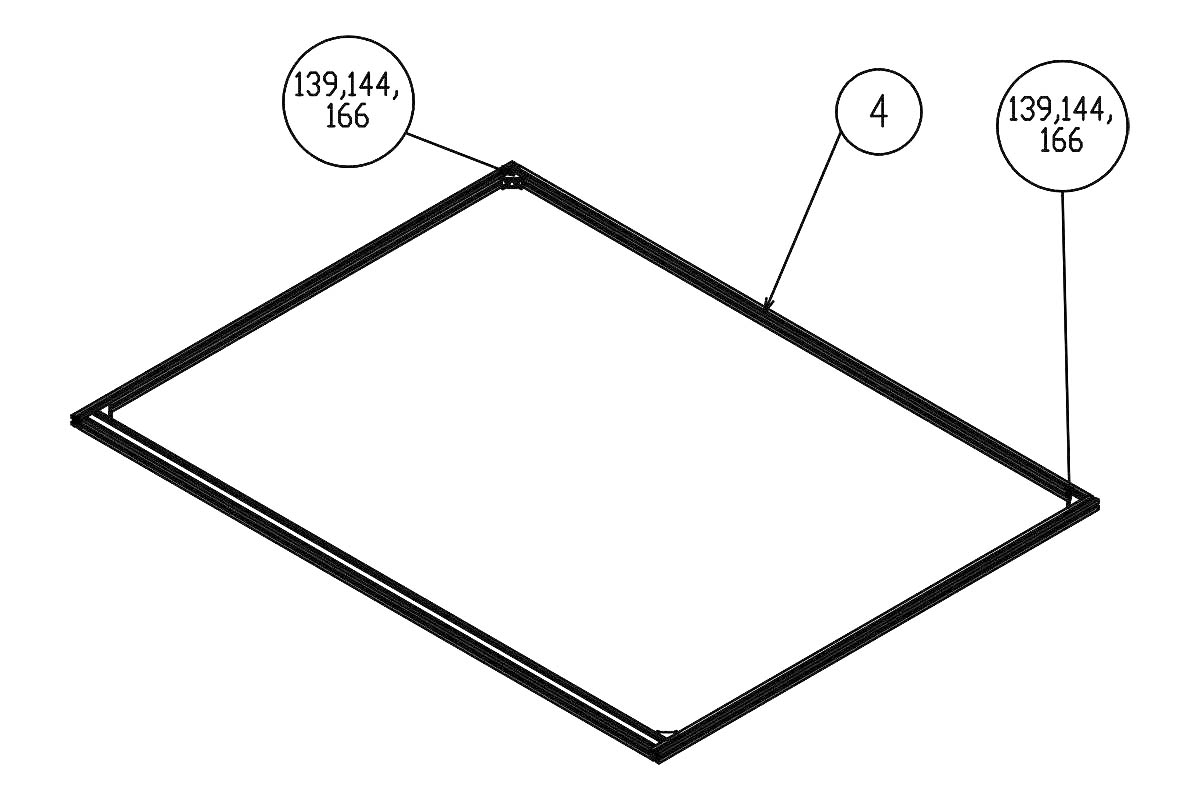

本体フレーム組立 下段部分 02

02

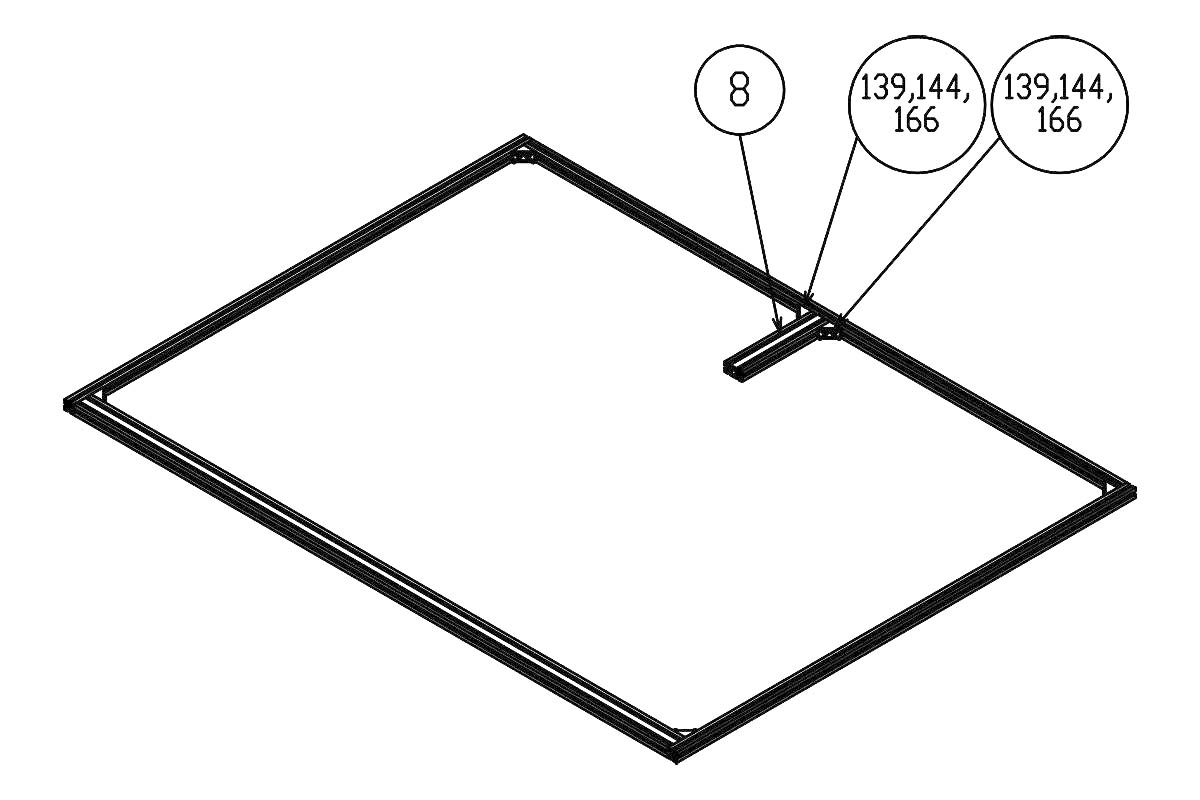

本体フレーム組立 下段部分 03

03

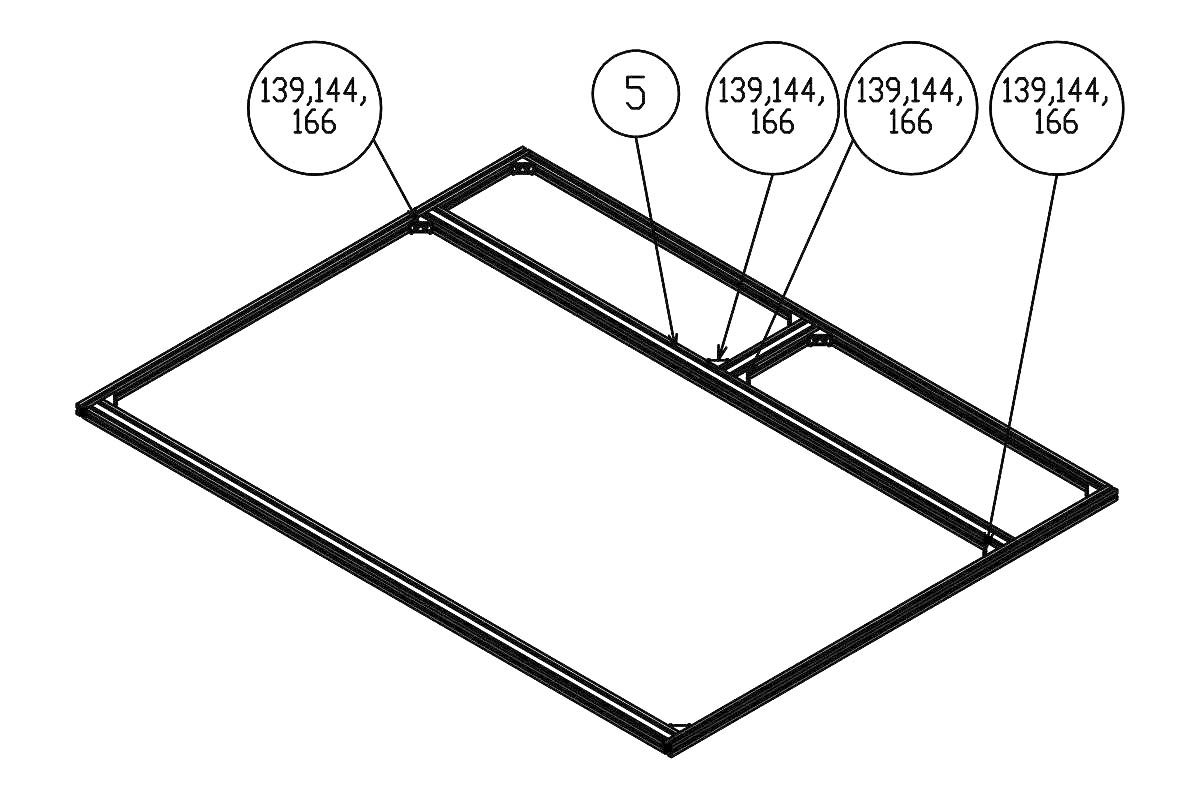

本体フレーム組立 下段部分 04

04

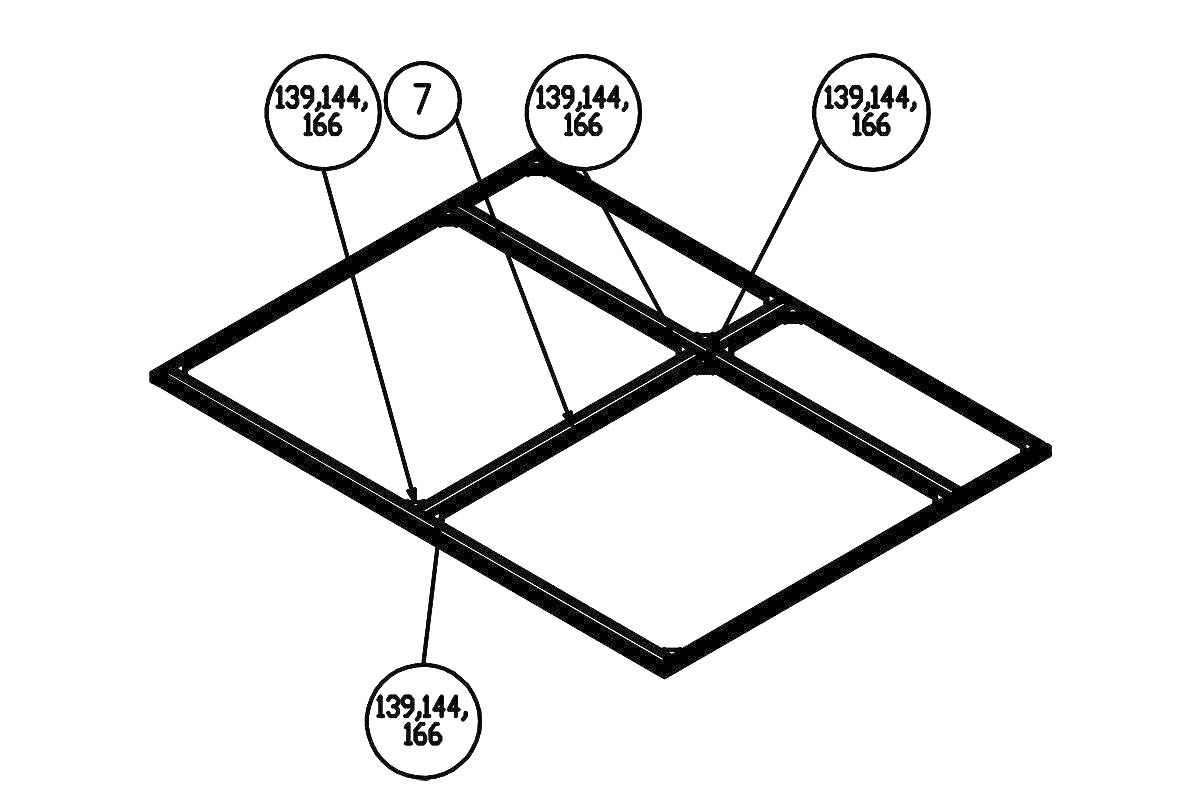

本体フレーム組立 下段部分 05

05
