inner acrylic機器取付

inner acrylic機器取付

部品表

Inner left(アクリル)

61

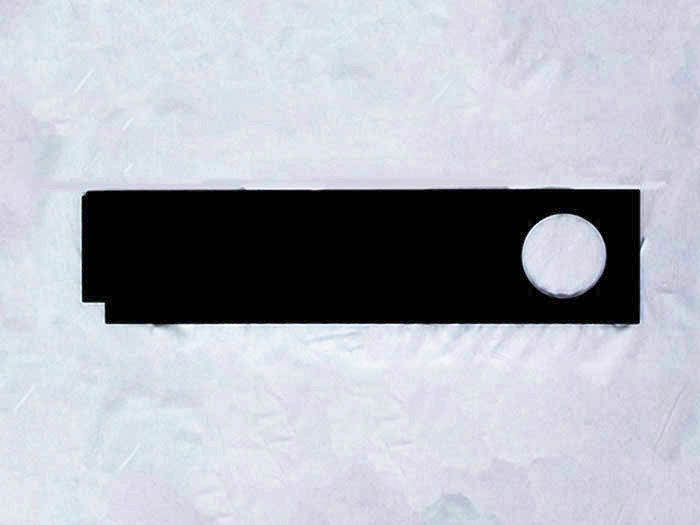

Inner right(アクリル)

62

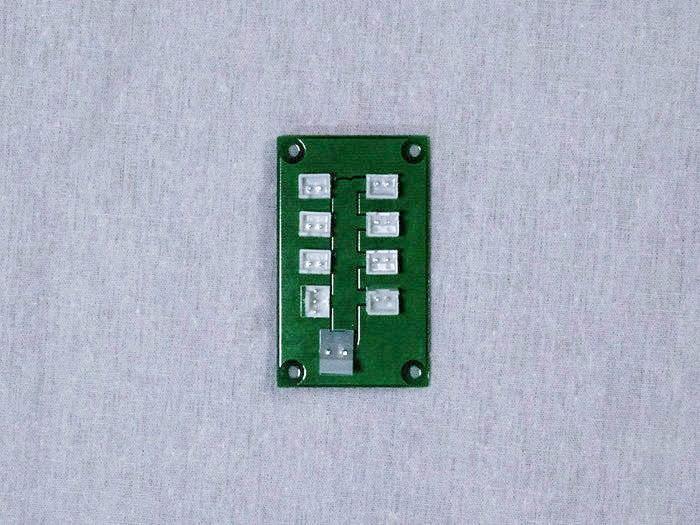

Sub board

167

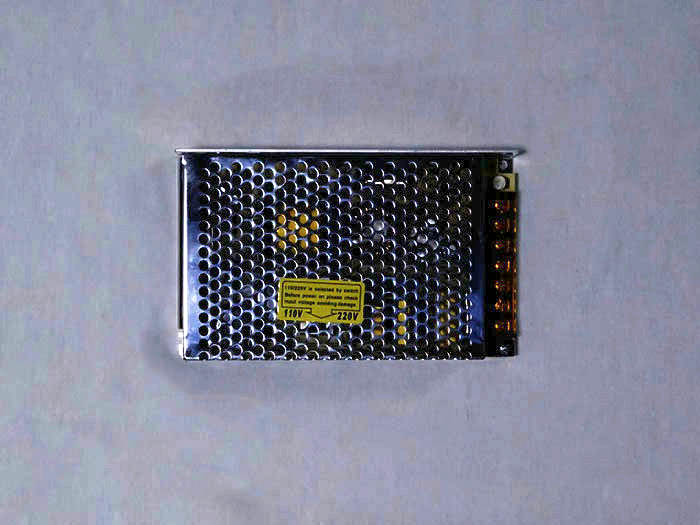

スイッチング電源

89

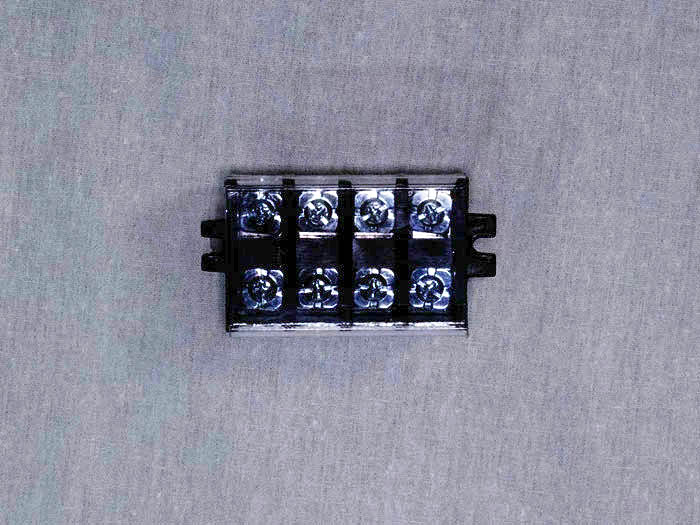

端子台

90

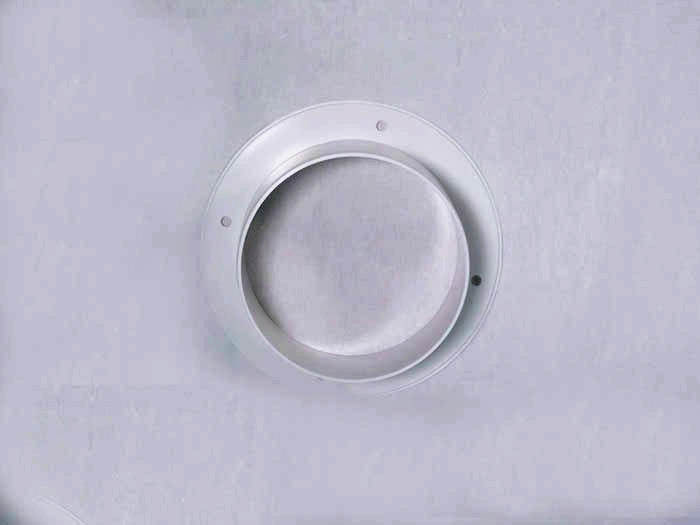

座付ソケット

13

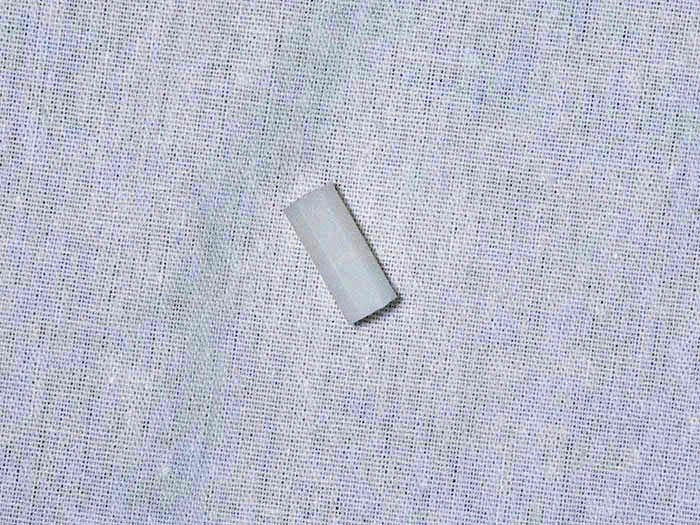

六角スペーサー

159

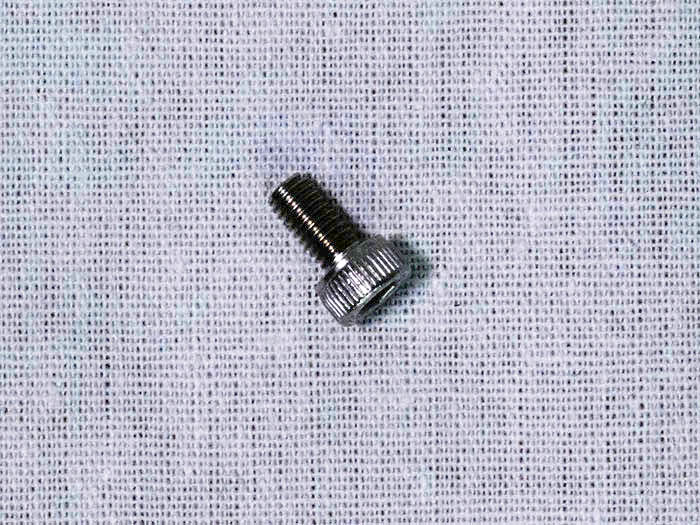

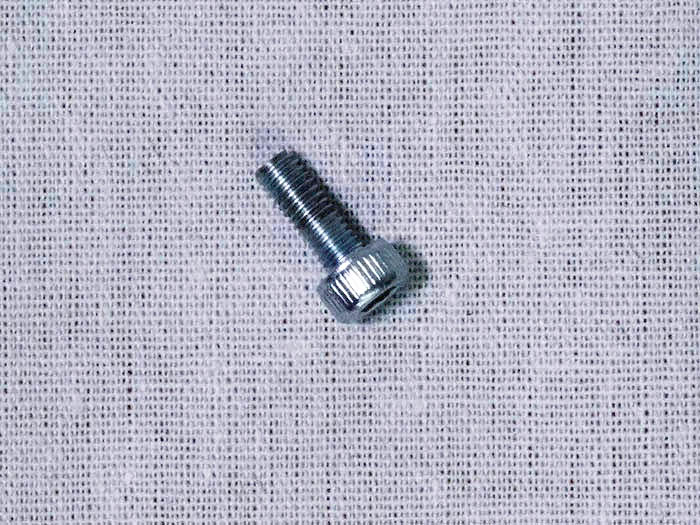

M3x5六角穴付ボルト

160

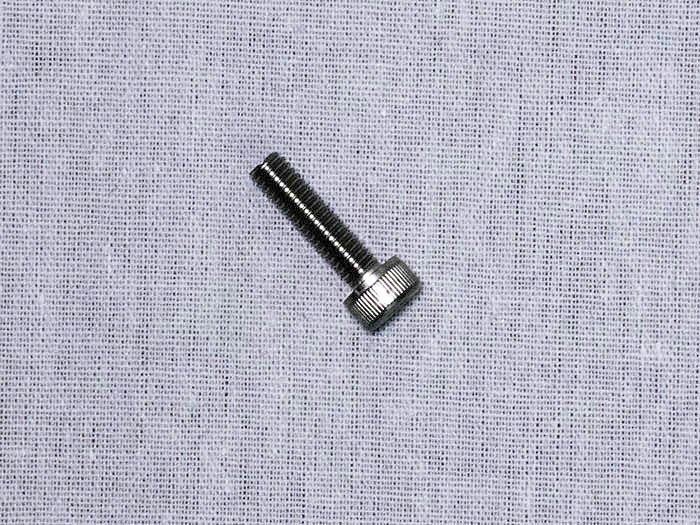

M3x8 六角穴付ボルト

127

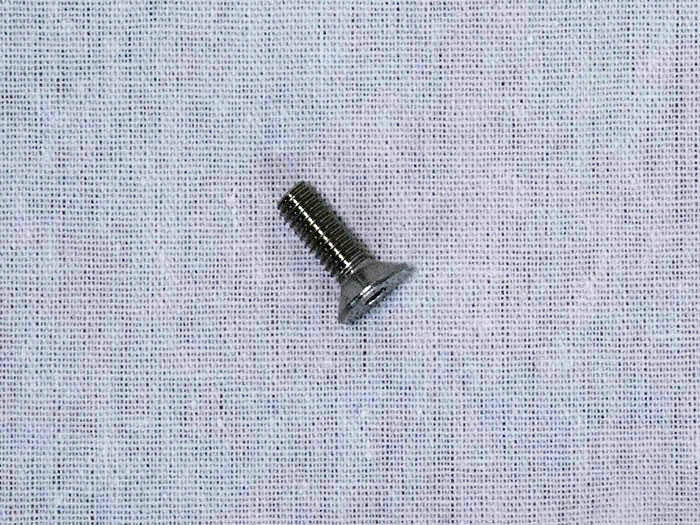

M4x10六角穴付皿ボルト

136

	M4x15六角穴付ボルト

161

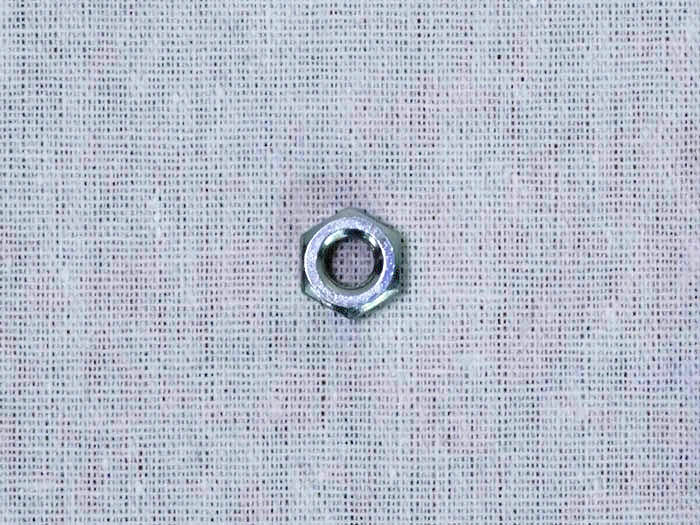

	M4ナット

132



梱包No. 部品名 モデル 数量
61 Inner left(アクリル) 1
62 Inner right(アクリル) 1
167 Sub board 1
89 スイッチング電源 1
90 端子台 1
93 座付ソケット 1
159 六角スペーサー メネジ 4
160 M3x5六角穴付ボルト 4
127 M3x8 六角穴付ボルト 6
136 M4x10六角穴付皿ボルト 4
161 M4x15六角穴付ボルト 2
132 M4ナット 6

組立図

inner acrylic機器取付

01

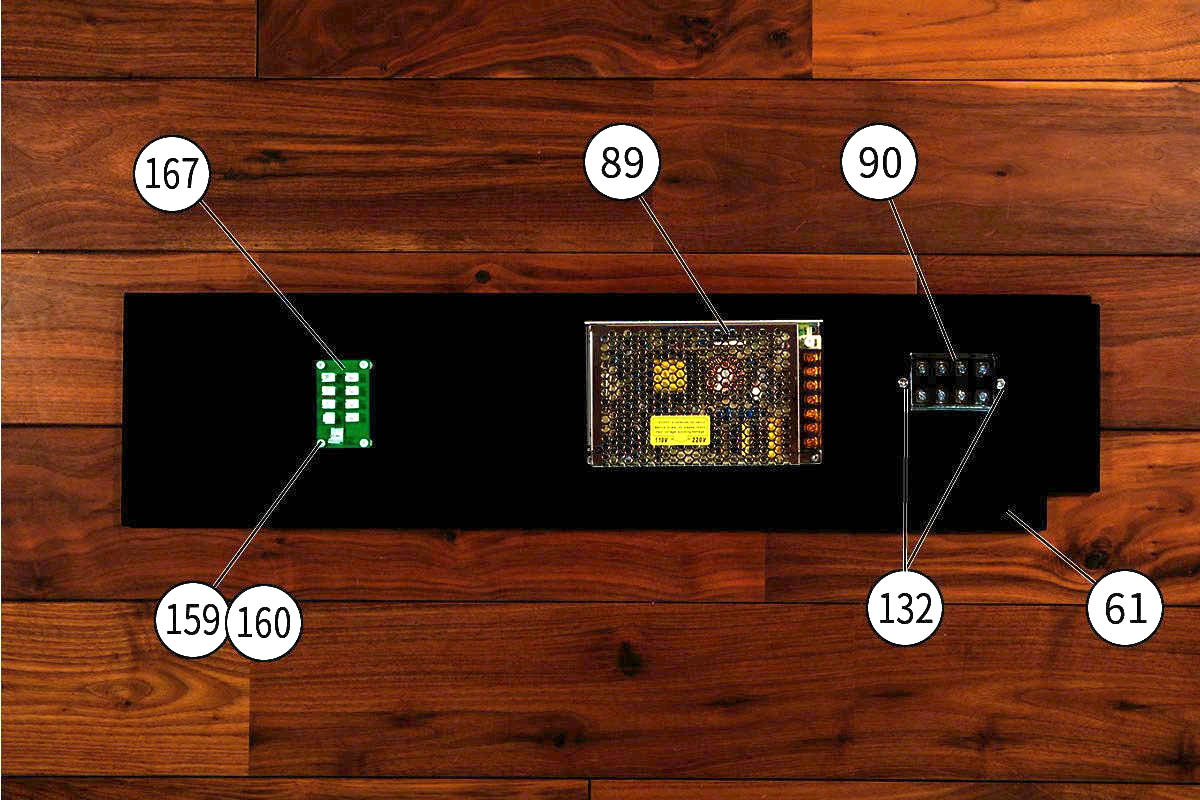

[61]Inner left(アクリル)に機器を取り付けます。
[167]Sub boadに[160]M3x5六角穴付ボルト4pcsと[159]六角スペーサーメネジ4pcsを固定します。
ネジを取り付けた[167]Sub boadを[61]Inner left(アクリル)に[127]M3x8 六角穴付ボルト4pcsで取り付けます。
[89]スイッチング電源を[61]Inner left(アクリル)に[127]M3x8 六角穴付ボルト2pcsで取り付けます。
[90]端子台を[61]Inner left(アクリル)に[161]M4x15六角穴付ボルト2pcsと[132]M4ナット2pcsで取り付けます。

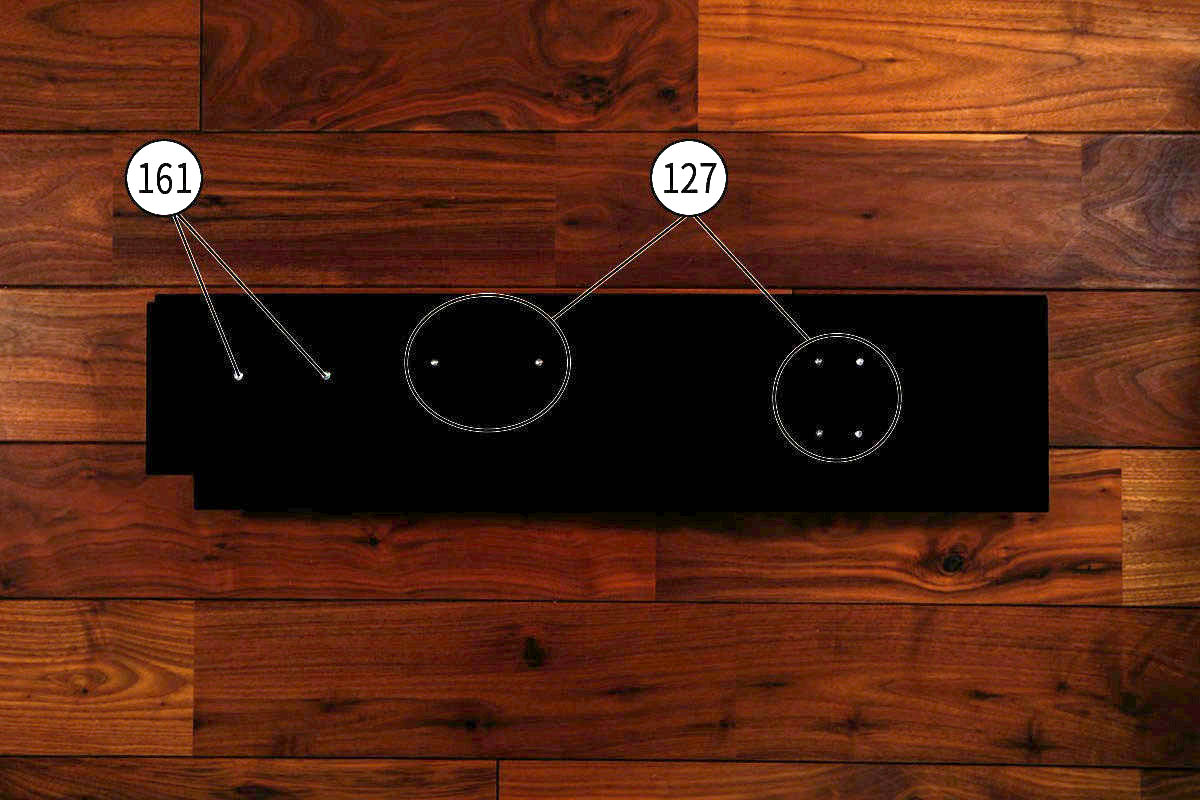

inner acrylic裏面

02

Inner right

03

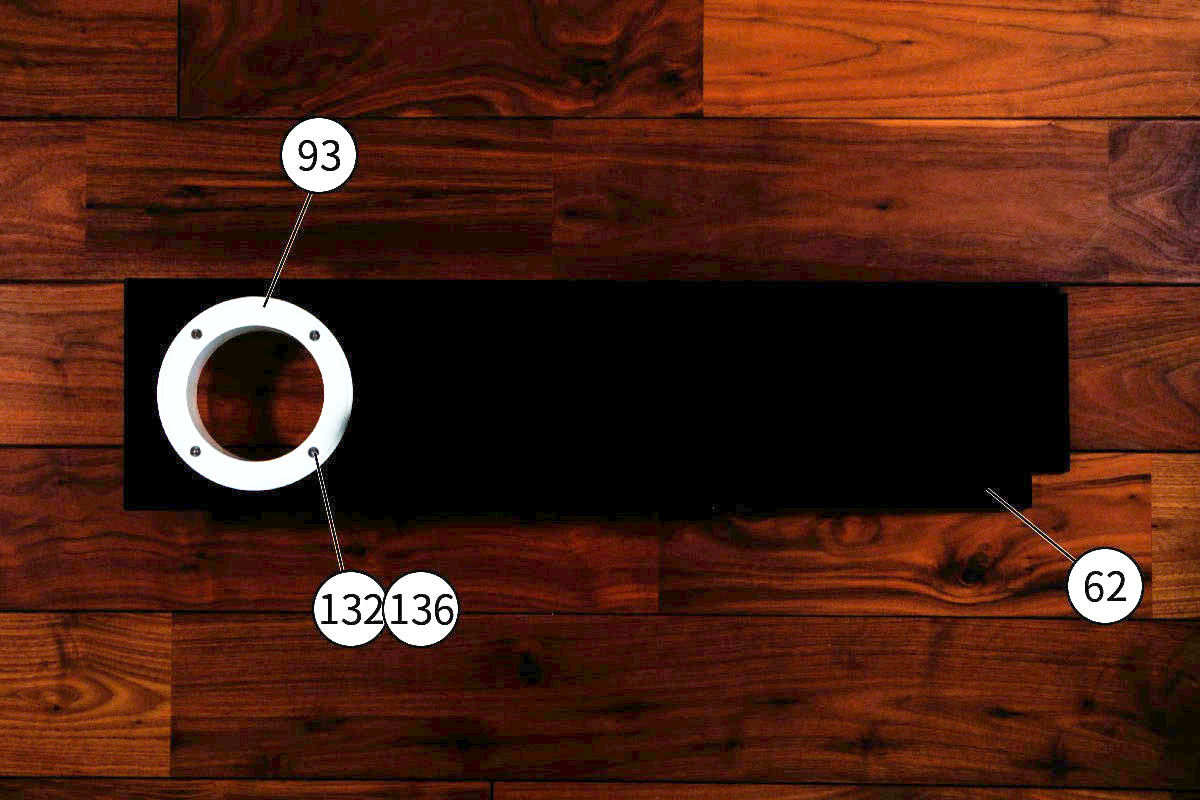

[93]座付ソケットを[62]Inner right(アクリル)に[136]M4x10六角穴付皿ボルト4pcsと[132]M4ナット4pcsで取り付けます。

Top
