XY軸ユニット組立

XY軸ユニット組立

部品表

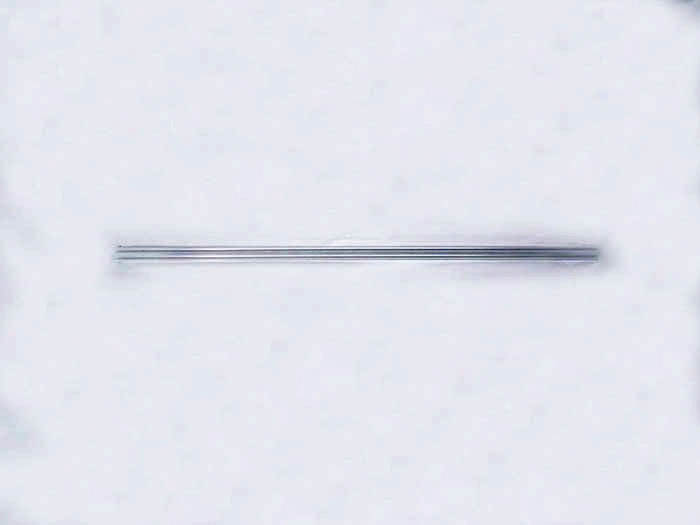

V-slot 1348mm

34

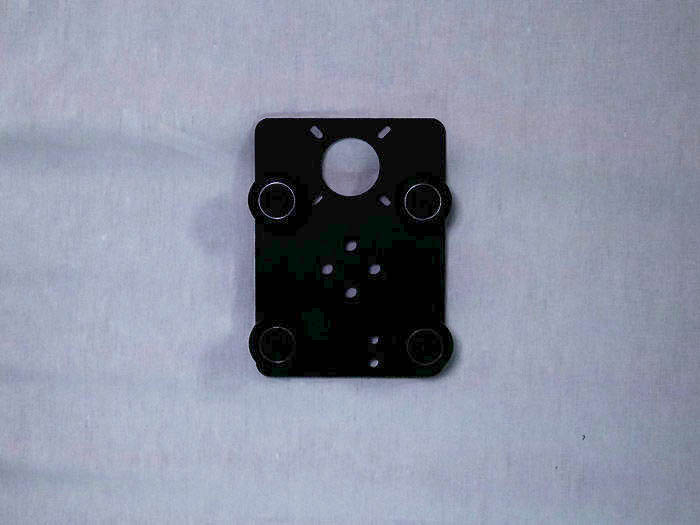

wheel plate y-axis

16

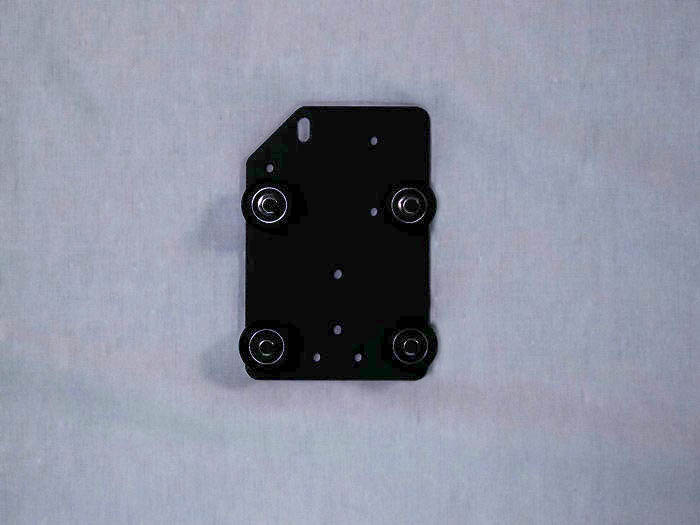

wheel plate x-axis

17

タイミングプーリー

30

ステッピングモーター

29

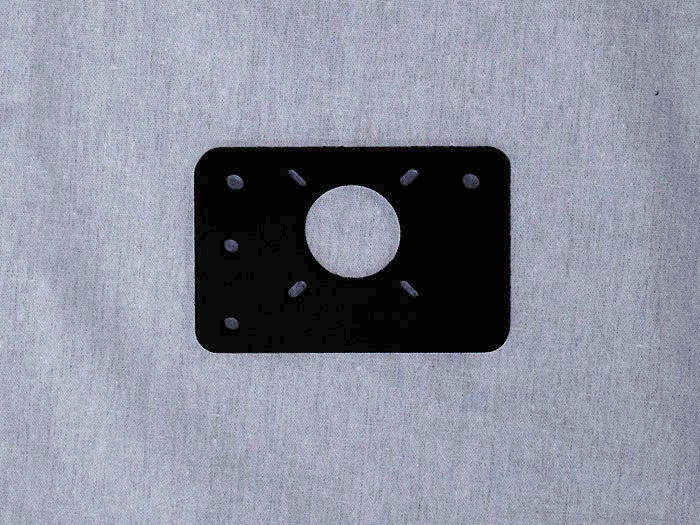

wheel plate motor mount

15

M3x6六角穴付ボルト

126

M3x6六角穴付ボルト

145

梱包No. 部品名 モデル 数量
34 V-slot 1348mm 1
16 wheel plate y-axis 2
17 wheel plate x-axis 1
30 タイミングプーリー 1
29 ステッピングモーター 3
15 wheel plate motor mount 1
126 M3x6六角穴付ボルト 12

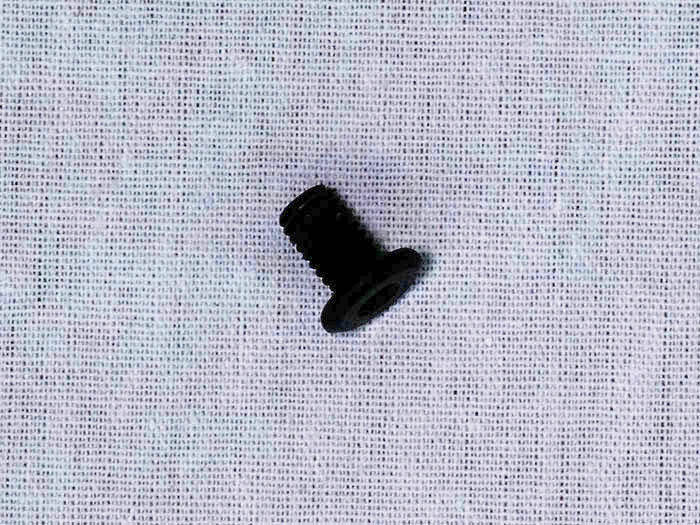

145 M5x8低頭ボルト 4

組立図

ステッピングモーター

01

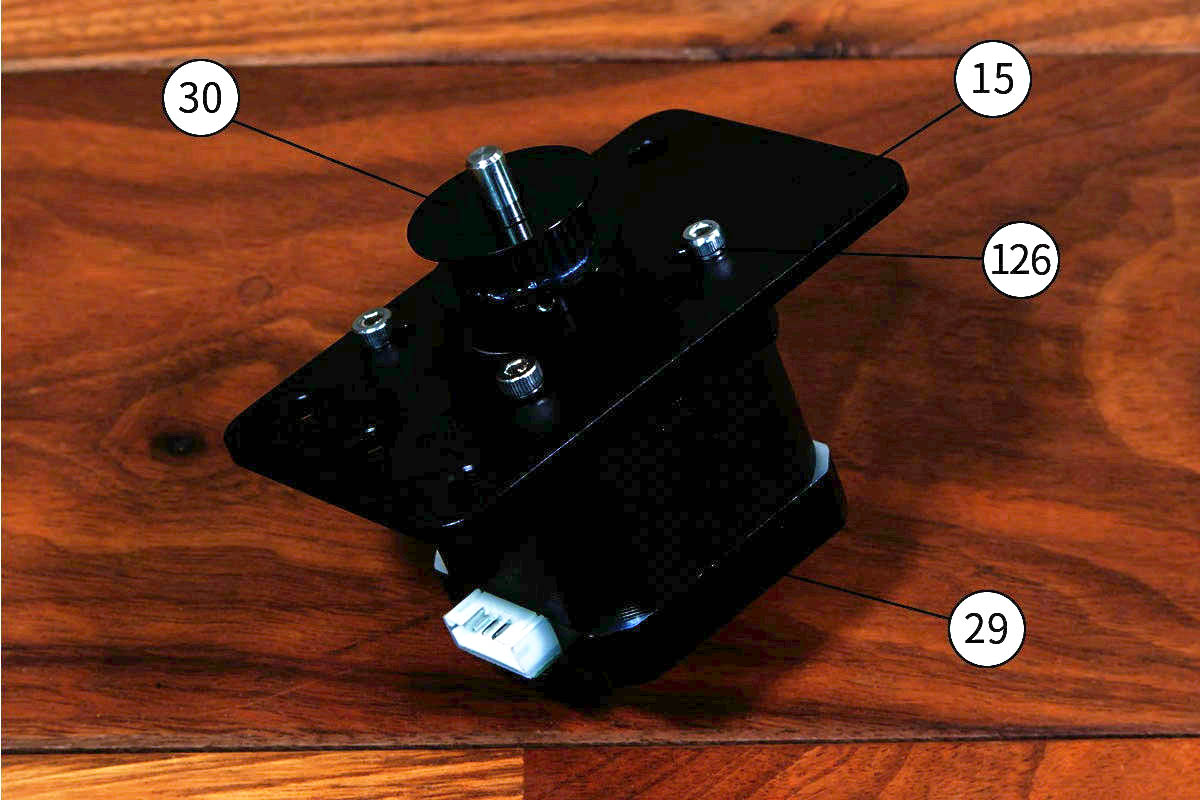

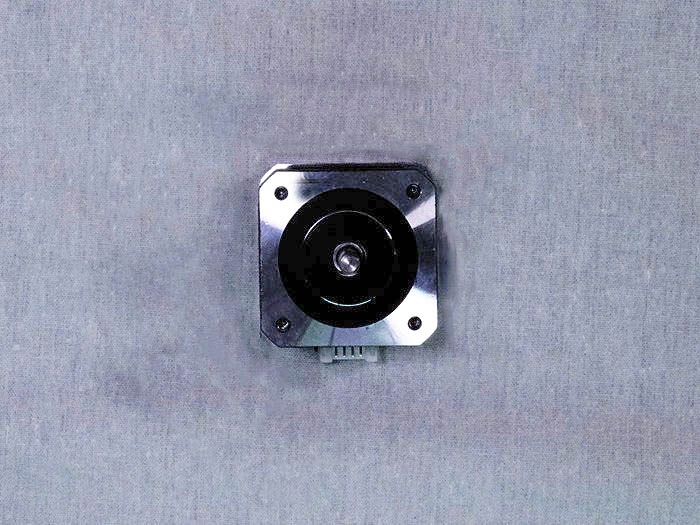

[29]ステッピングモーターに[10]wheel plate motor mountを[126] M3x6六角穴付きボルト4pcsで取り付けます。[15]wheel plate motor mountと[29]ステッピングモーターのコネクタには取付向きがございますのでご注意ください。その後、[30]タイミングプーリーを取り付けます。

ステッピングモーター

02

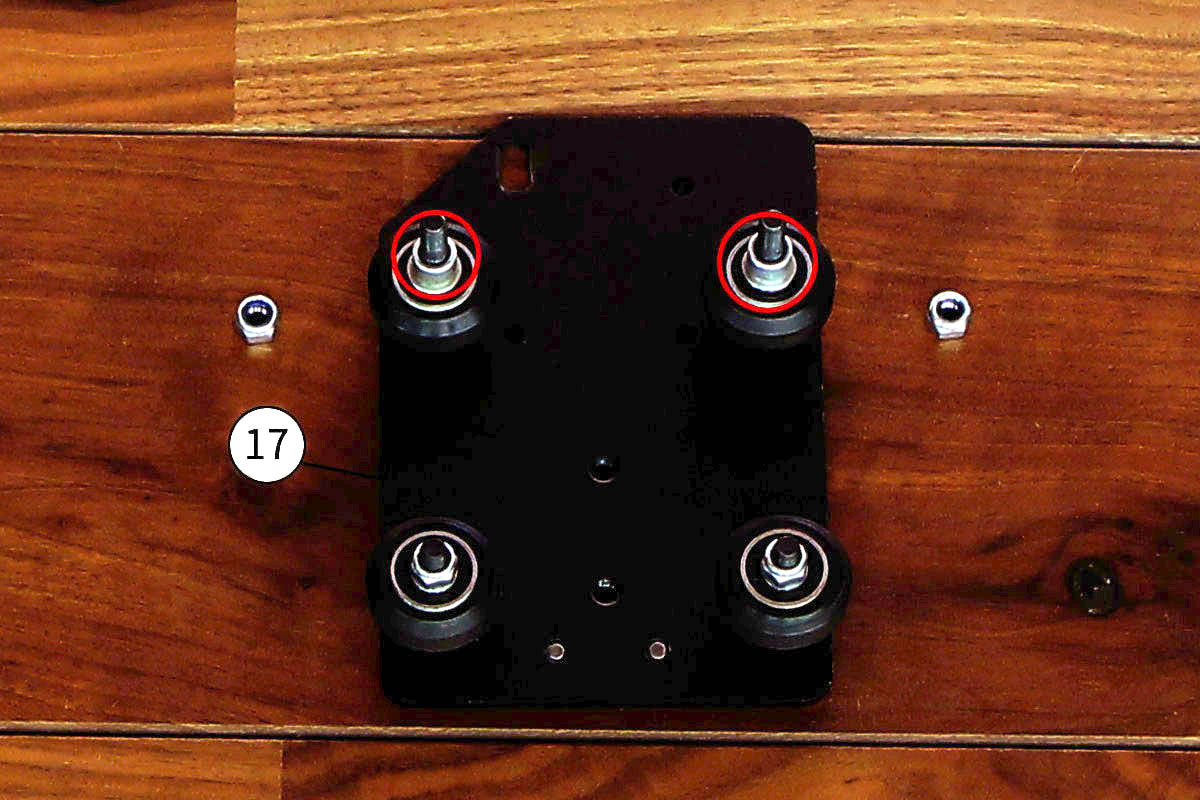

[17]wheel plate x-axisのナイロンナットを外します。

取り付け位置

03

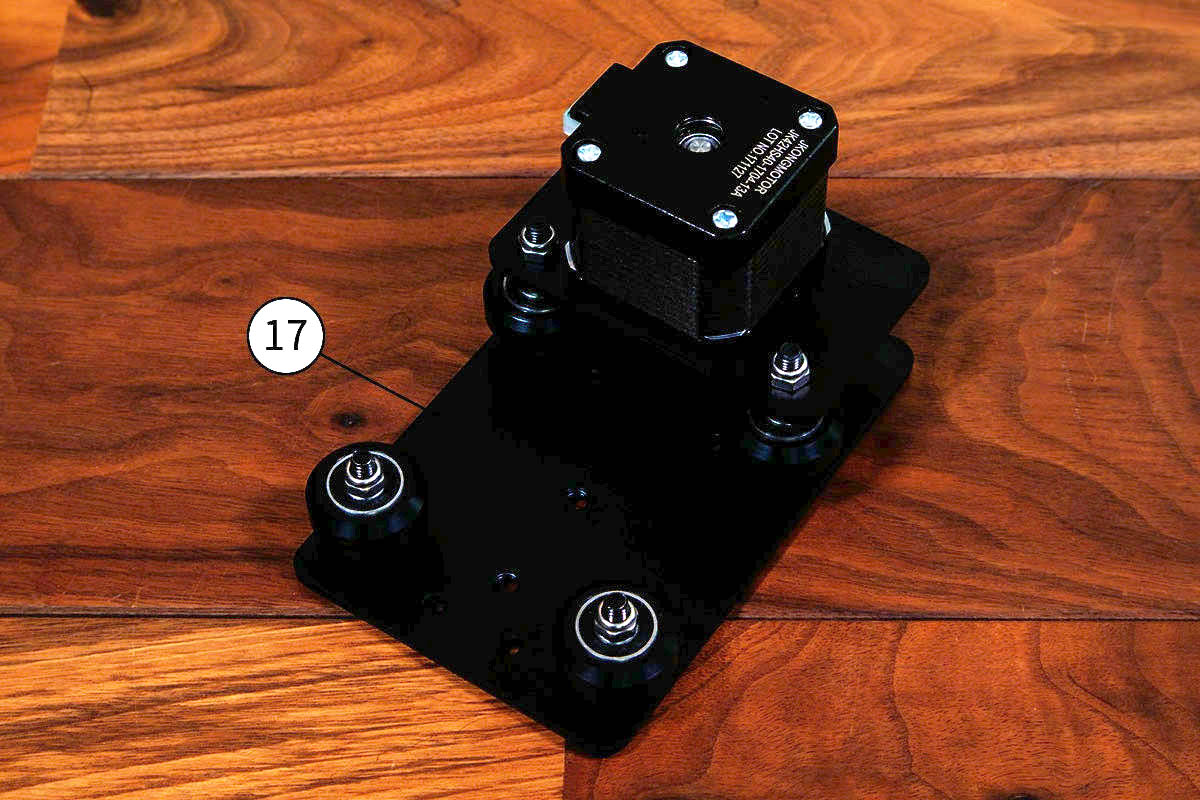

[17]wheel plate x-axisに前工程で組み立てた[15]wheel plate motor mountを取り付けます。取付位置は写真を参考にしてください。

wheel plate y-axis

04

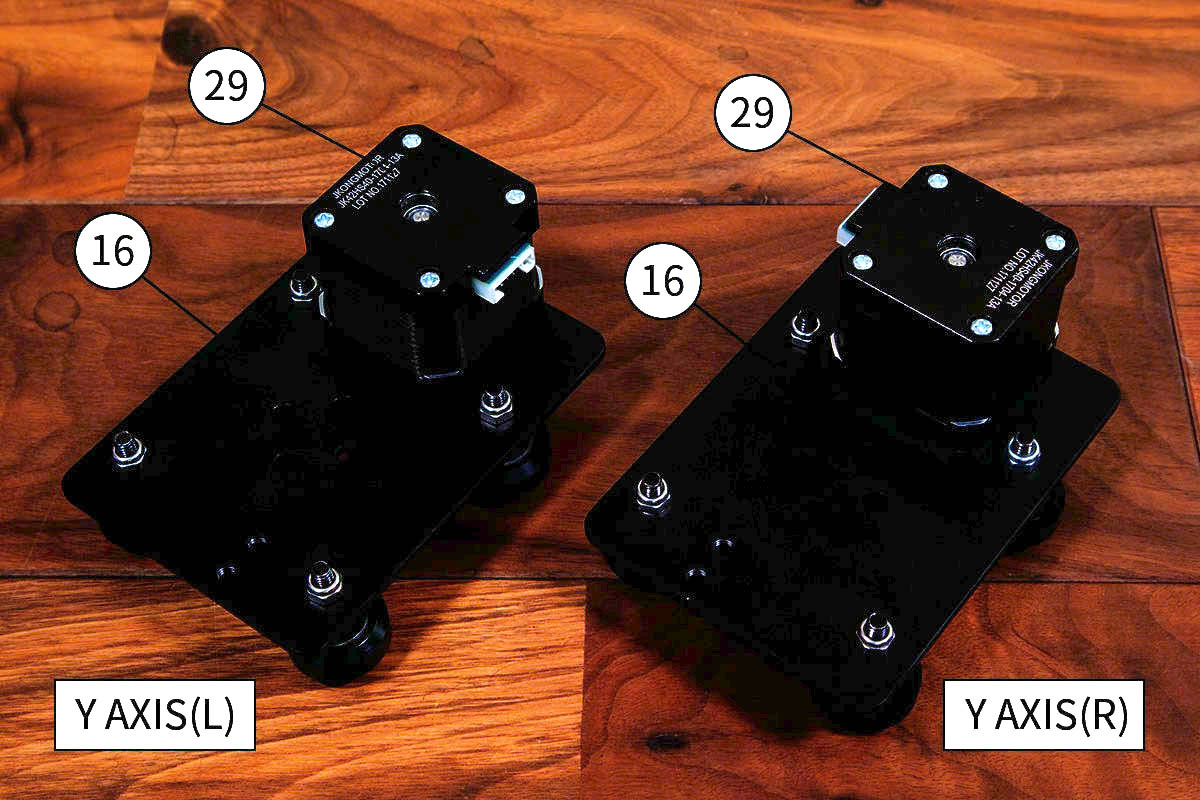

[16]wheel plate y-axisにはL/Rがございます。写真内下側のネジ穴の位置でL/Rが識別できます。[16]wheel plate y-axis L/Rに[29]ステッピングモーターを[126]M3x6六角穴付ボルト4pcsで取り付けます。ステッピングモーターには取付向きがございますので写真内のコネクタの向きを参考に取り付けてください。

x軸ユニット

05

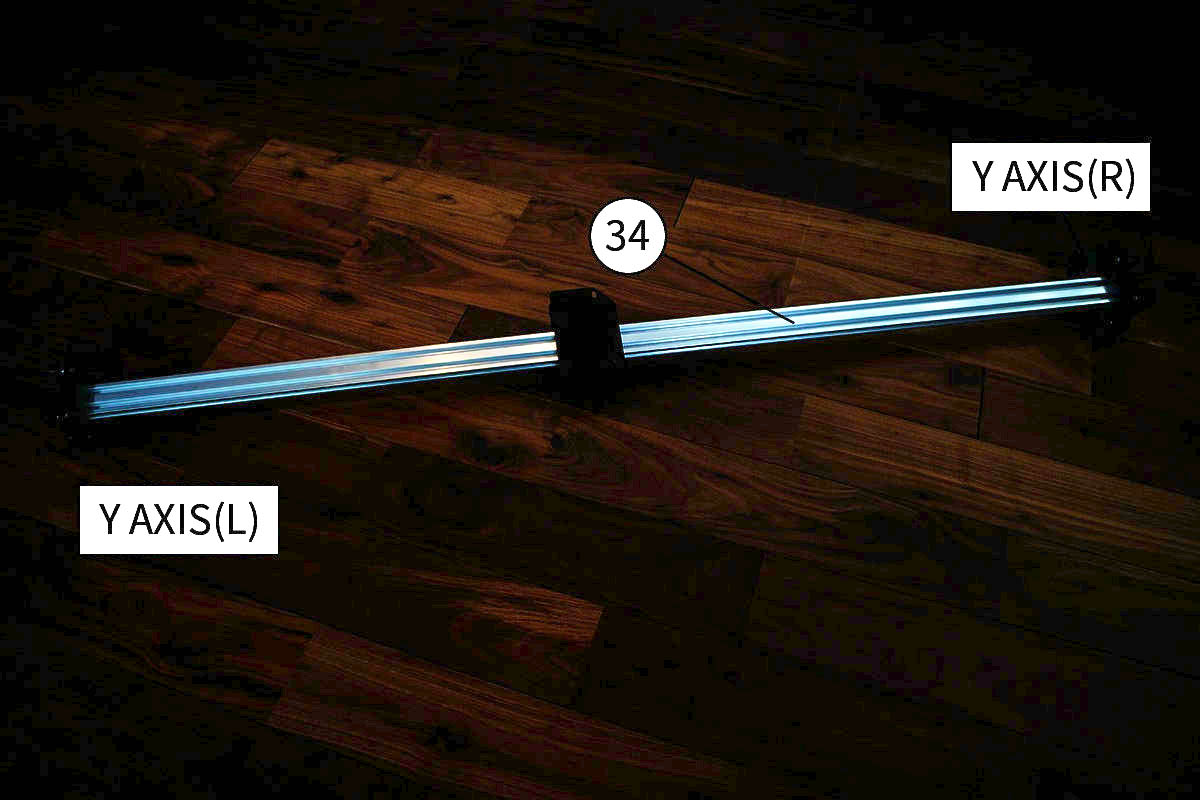

工程No.2で組み立てた[17]wheel plat x-axisのホイールが[34]V-slot1348mmの溝に入ります。工程No.3で組み立てた[16]wheel plate y-axisL/Rを[34]V-slot1348mmに[145]M5x8低頭ボルトで
固定します。取付穴は工程No.5を参照してください。[17]wheel plate x-axisの向きとwheel platte y-axisの取付向きがございますので、注意して取り付けてください。

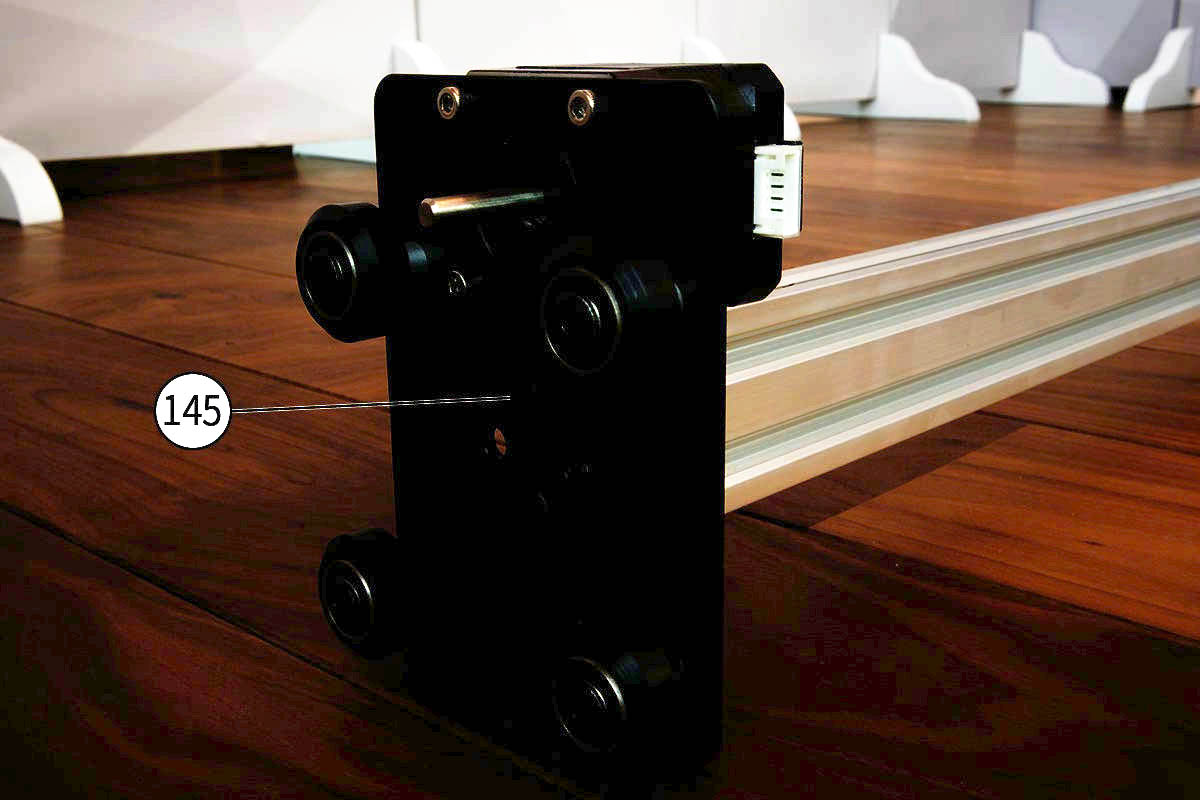

ボルト位置

06
