キャスター組立

キャスター組立

部品表

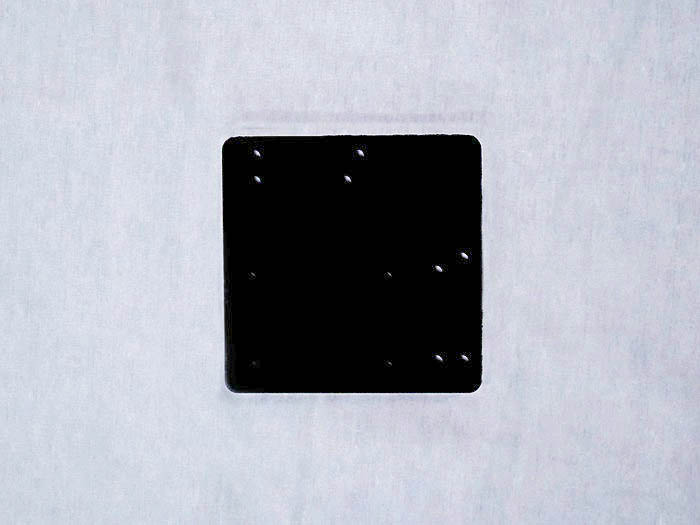

Caster palte

1

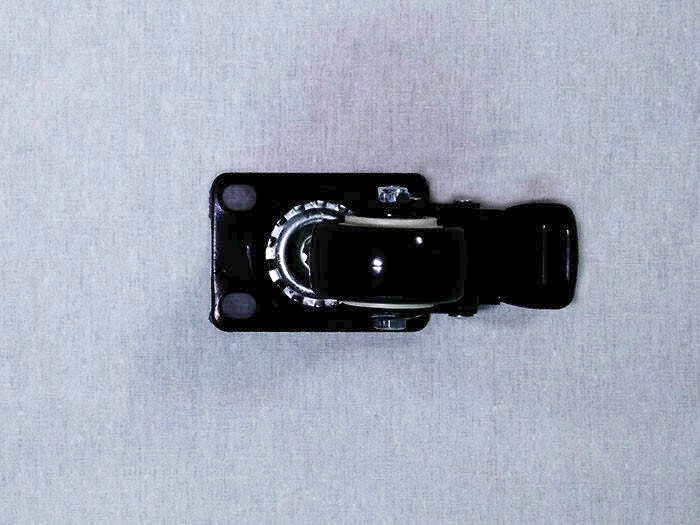

キャスター

188

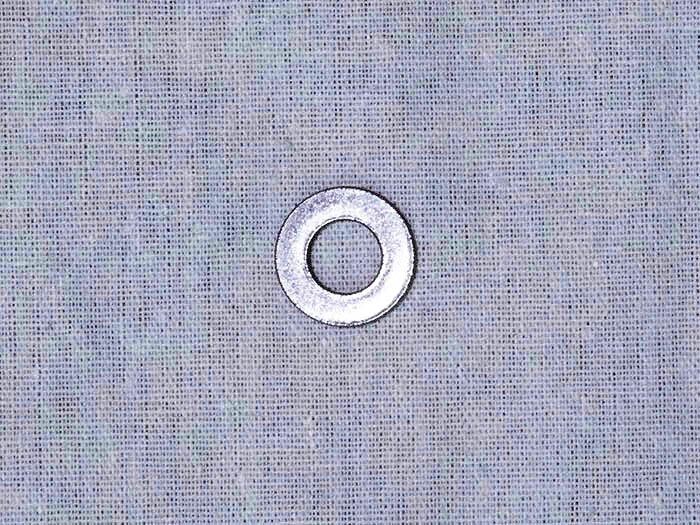

M6ワッシャー

154

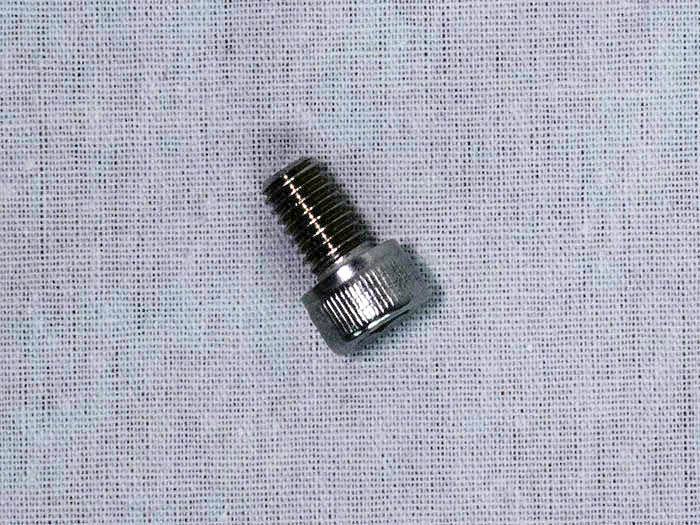

	M6x8六角穴付ボルト

155



梱包No. 部品名 モデル 数量
1 Caster palte 4
188 キャスター 4
154 M6ワッシャー 16
155 M6x8六角穴付ボルト 16

組立図

キャスター組立1

01

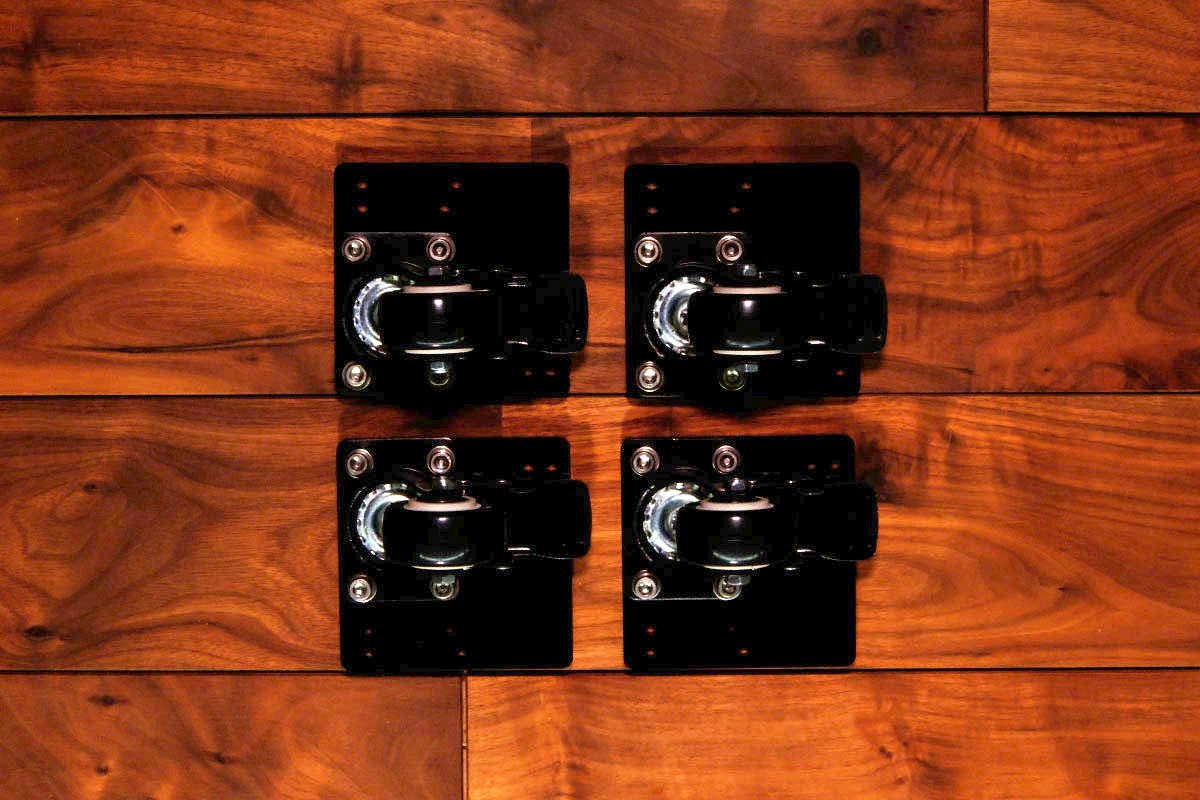

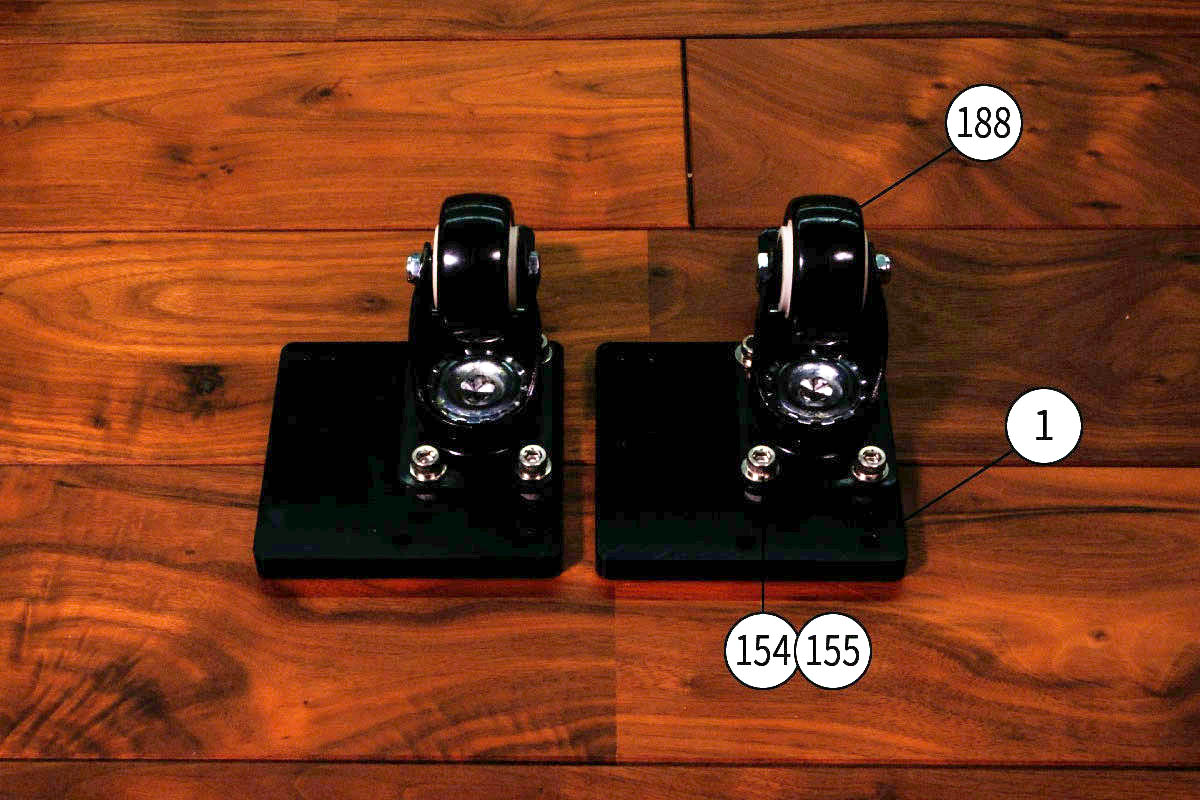

[1]Caster plateに[188]キャスターを取り付けます。[154]M6ワッシャーを[155]M6x8六角穴付ボルトに通して取り付けます。[1]Caster plate には裏表がありますので工程No.2を参考に左右対称に2pcsずつ組み立ててください。

キャスター組立2

02

Top
