本体フレーム組立 中段部分

本体フレーム組立 中段部分

部品表

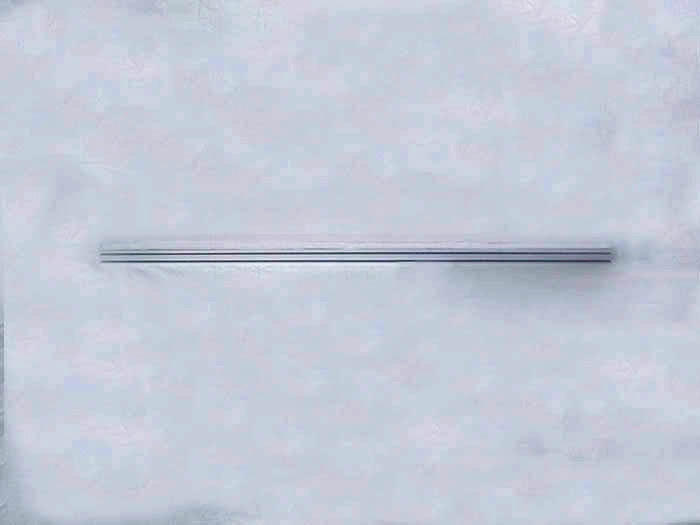

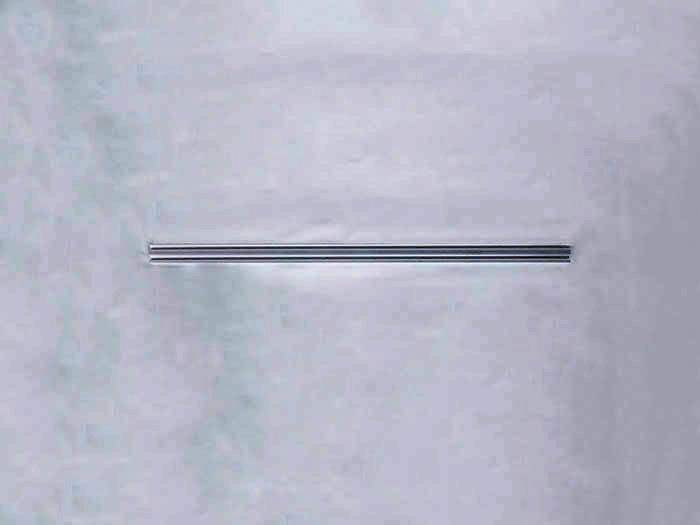

V-slot-790mm

6

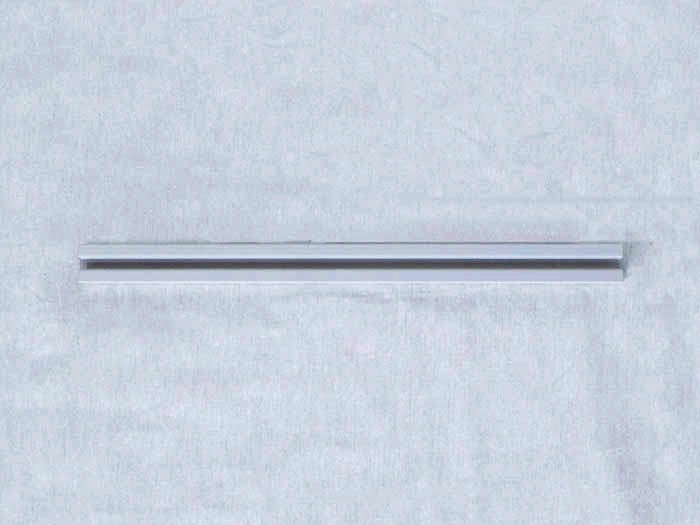

 アルミフレーム20×40 1360mm

5

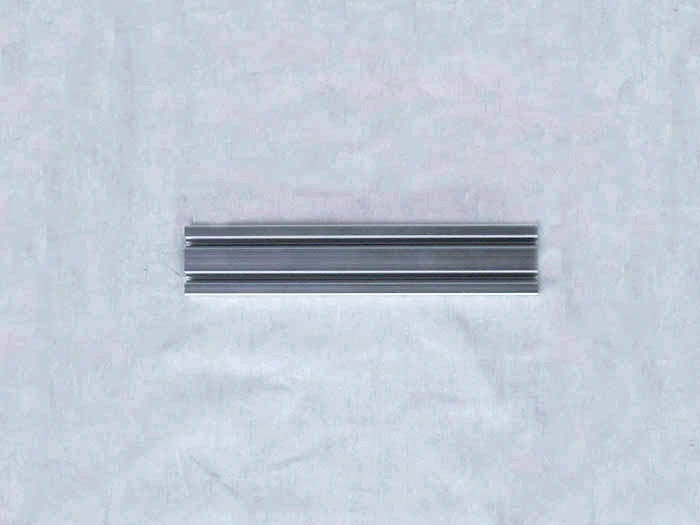

アルミフレーム 20×40 260mm

11

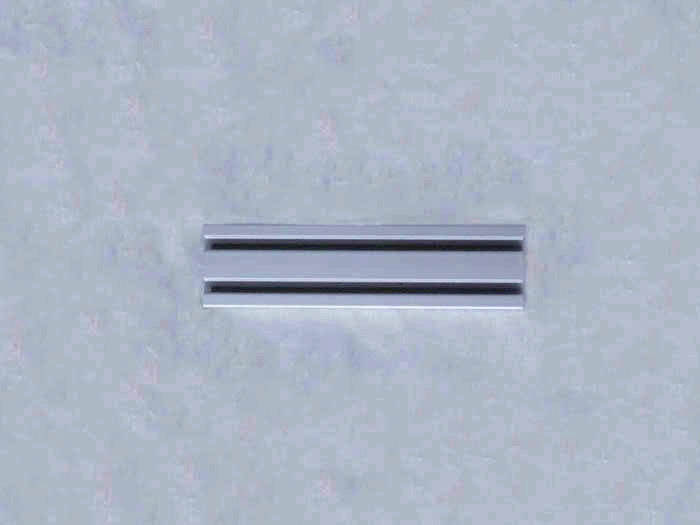

アルミフレーム 20×40 150mm

9

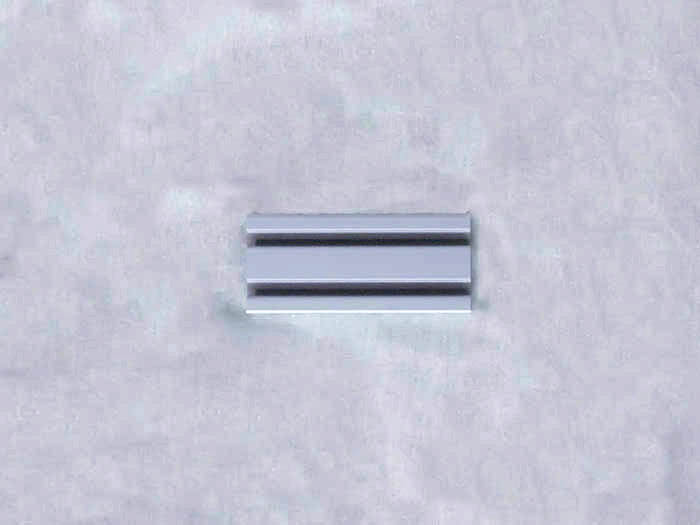

アルミフレーム 20×40 90mm

10

アルミフレーム 20×20 1360mm

4

アルミフレーム20×20 280mm

2

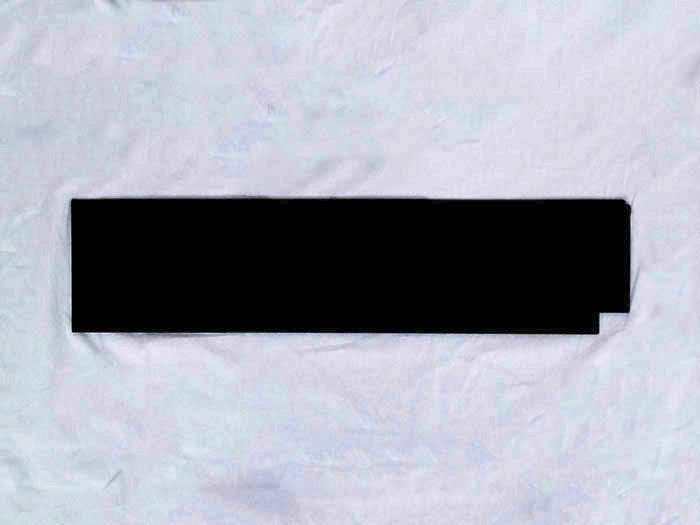

Inner left

61

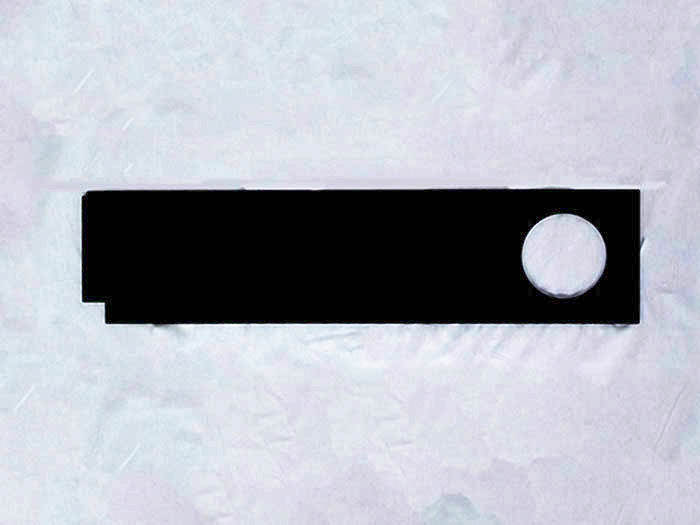

Inner right

62

Inner right

139

M5x8六角穴付ボルト

144

直角ブラケット

166



梱包No. 部品名 モデル 数量
6 V-slot 790mm 2
5 アルミフレーム20×40 1360mm 1
11 アルミフレーム 20×40 260mm 1
9 アルミフレーム 20×40 150mm 2
10 アルミフレーム 20×40 90mm 2
4 アルミフレーム 20×20 1360mm 1
2 アルミフレーム20×20 280mm 6
61 Inner left 機器取付済み 1
62 Inner right 機器取付済み 1
139 M5後入ナット 44
144 M5x8六角穴付ボルト 44
166 直角ブラケット 22

組立図

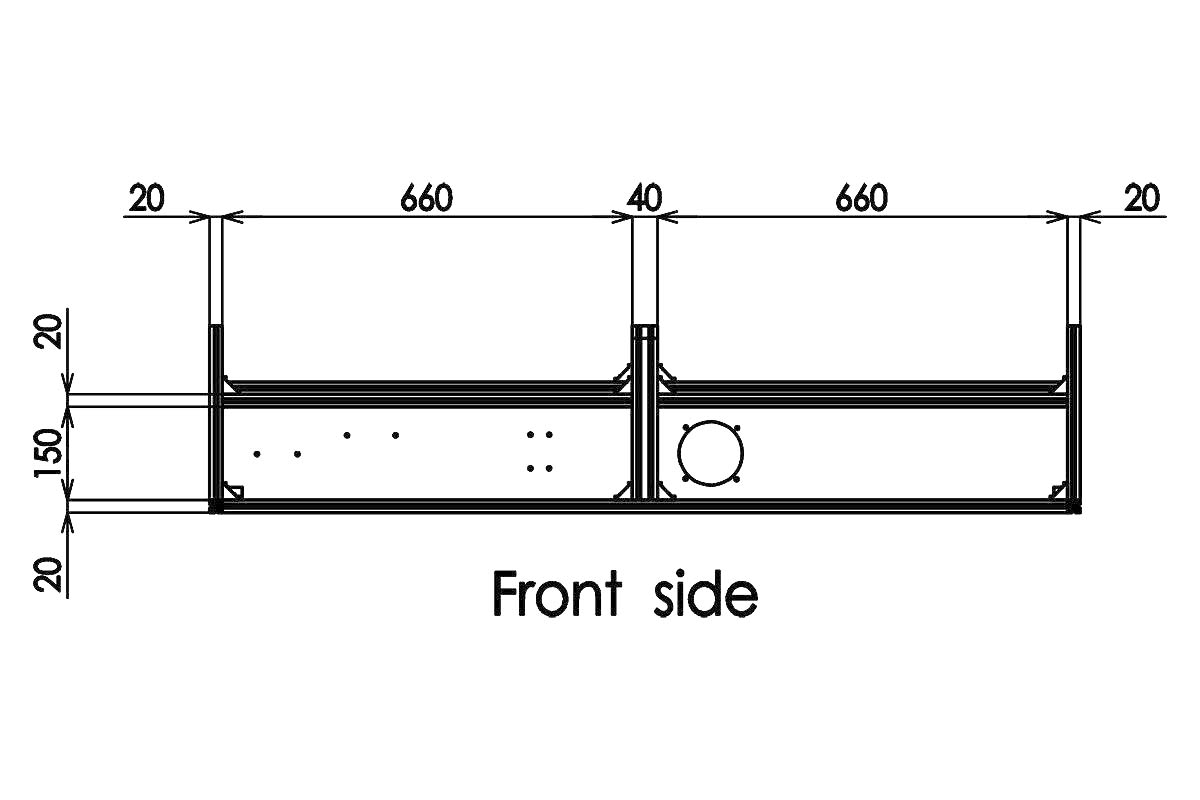

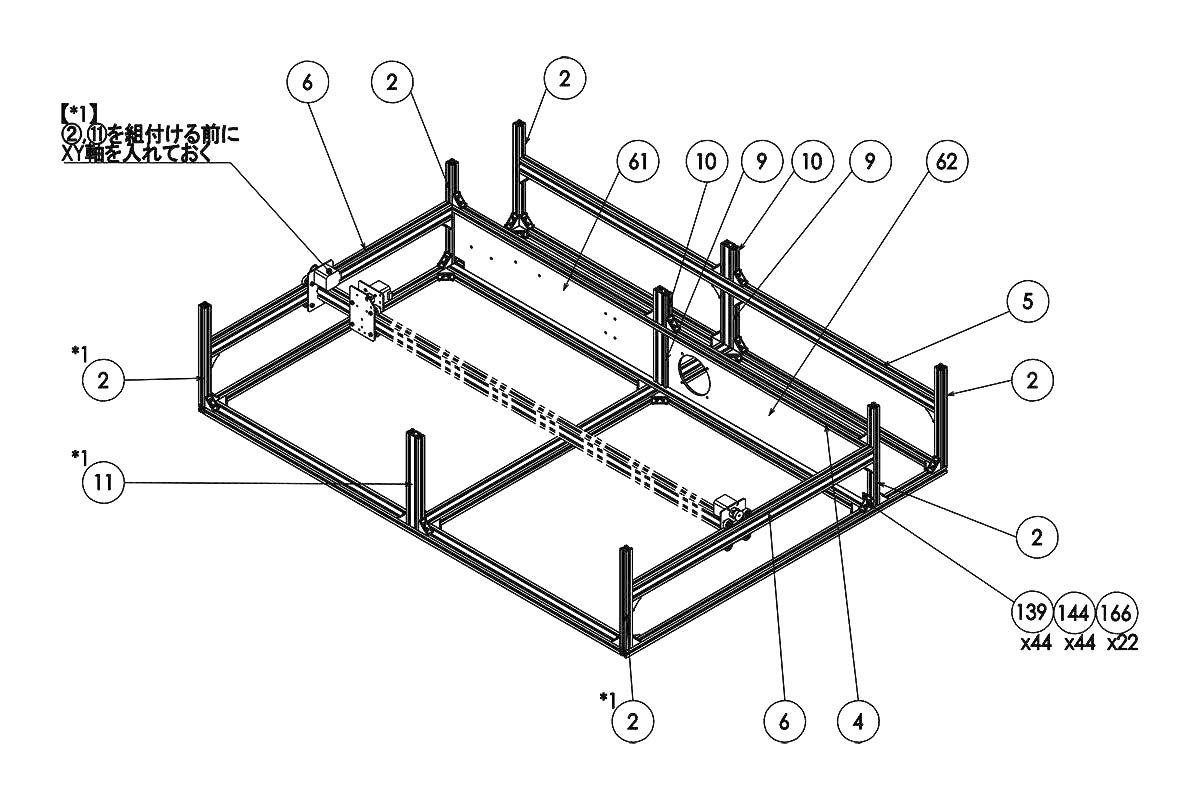

本体フレーム組立 中段部分 完成図

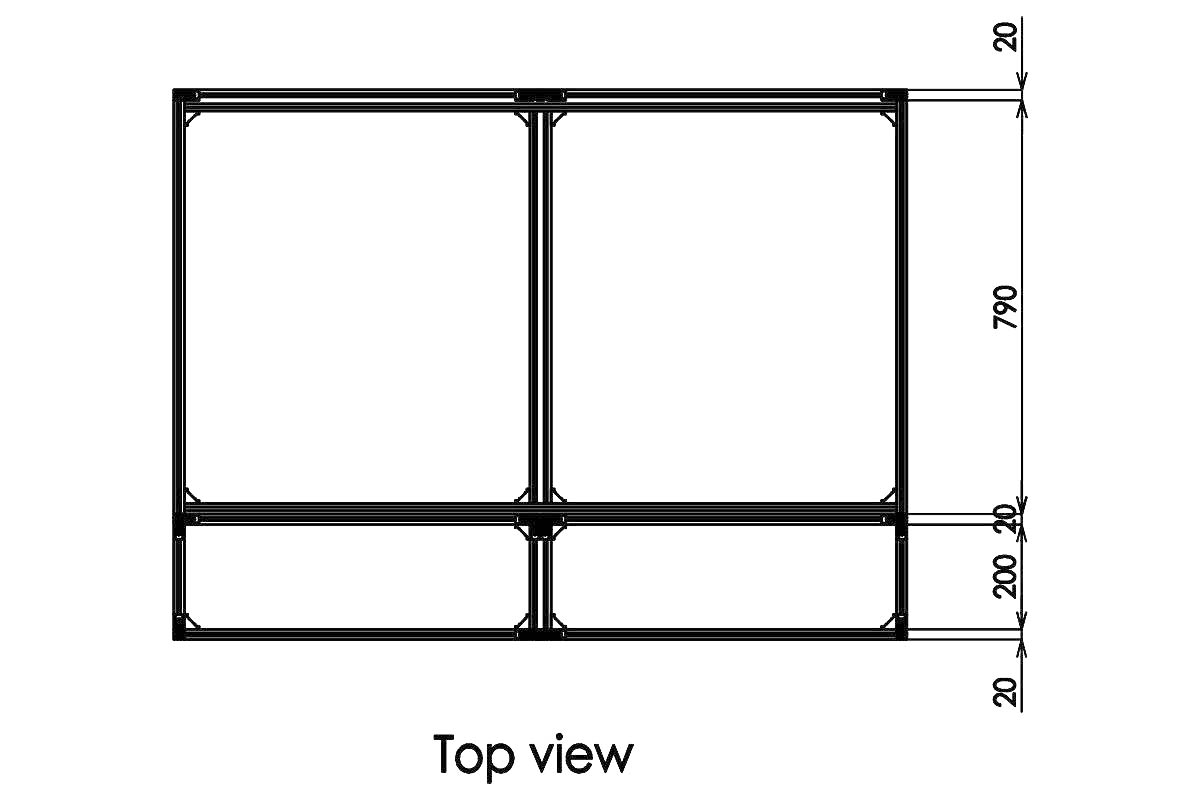

本体フレーム組立 中段部分 TOP側

本体フレーム組立 中段部分 TOP側

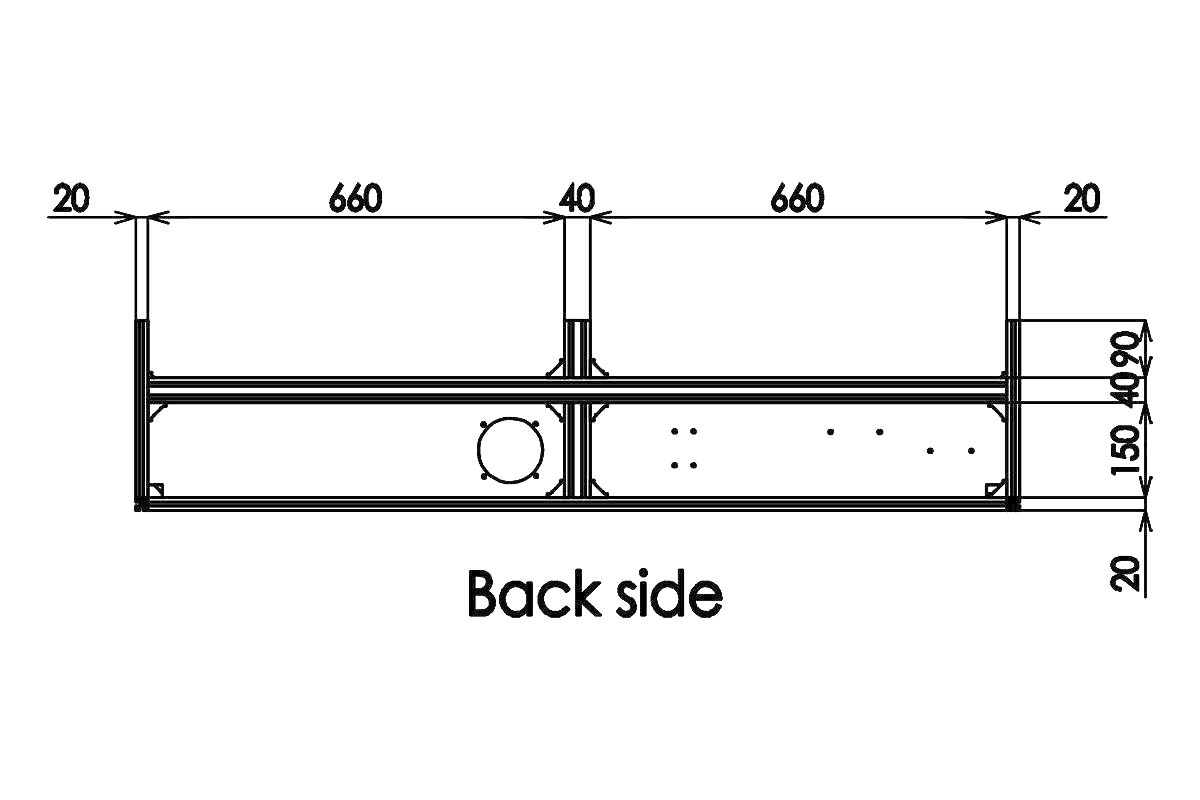

本体フレーム組立 中段部分 裏側

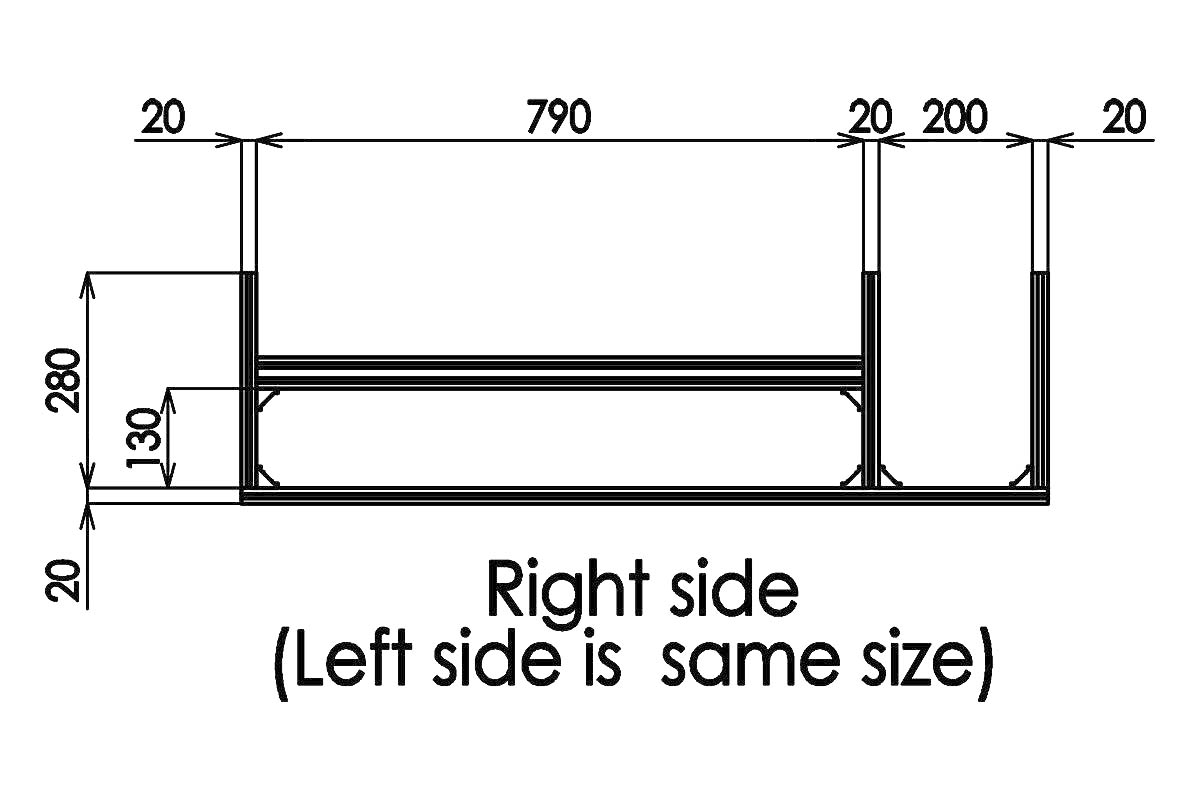

本体フレーム組立 中段部分 右側

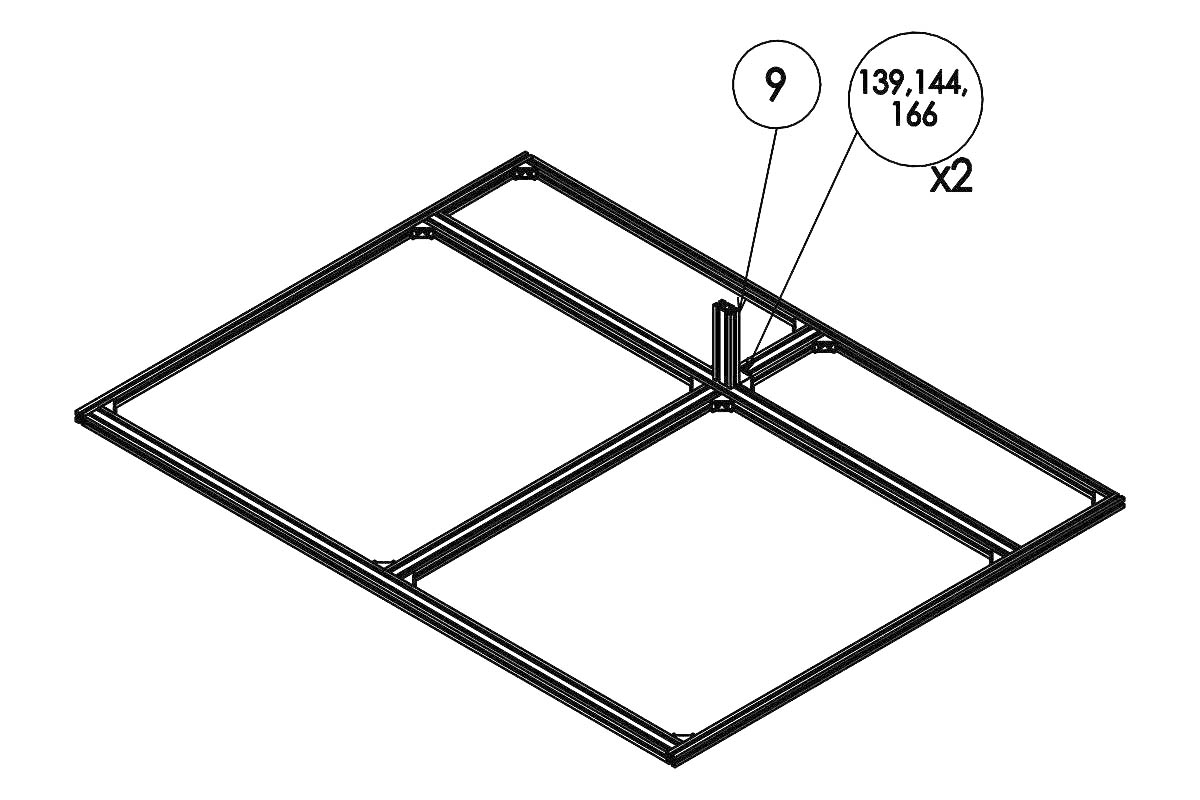

本体フレーム組立 中段部分 01

01

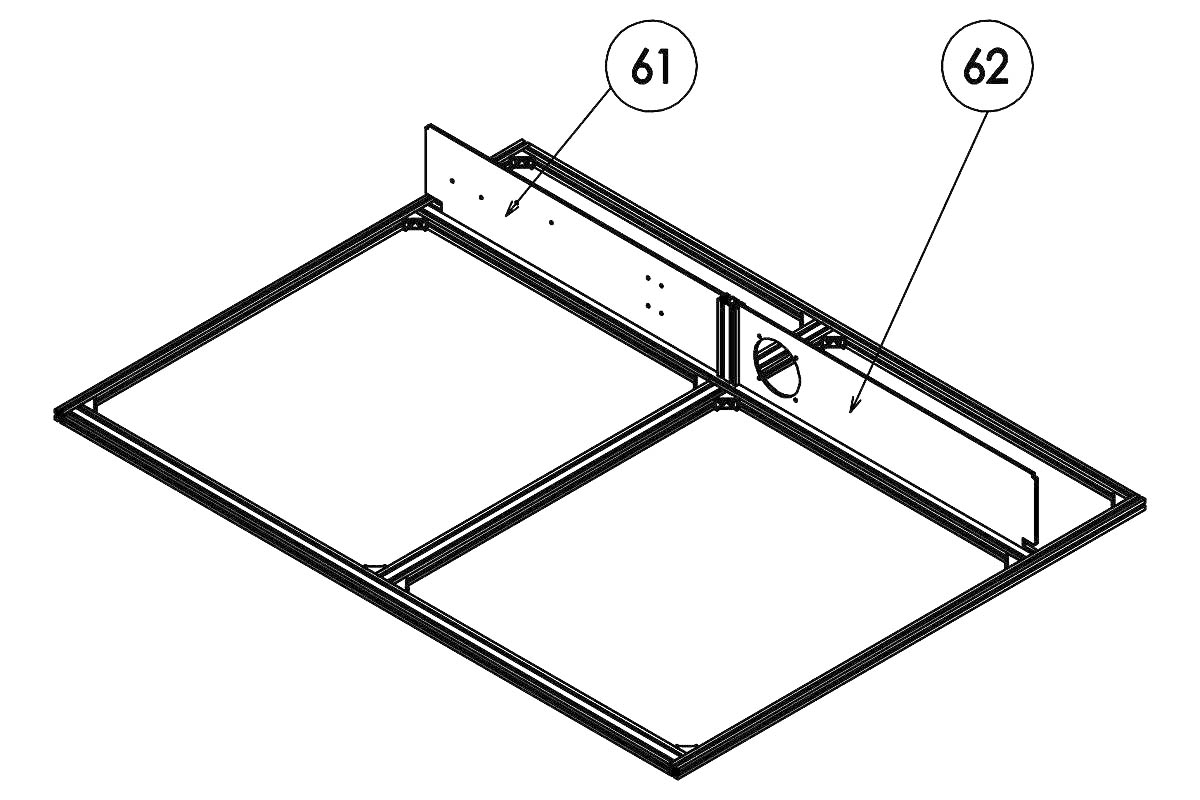

本体フレーム組立 中段部分 02

02

第3章Inner acrylic機器取付で組み立てたInner left/rightを使用します。

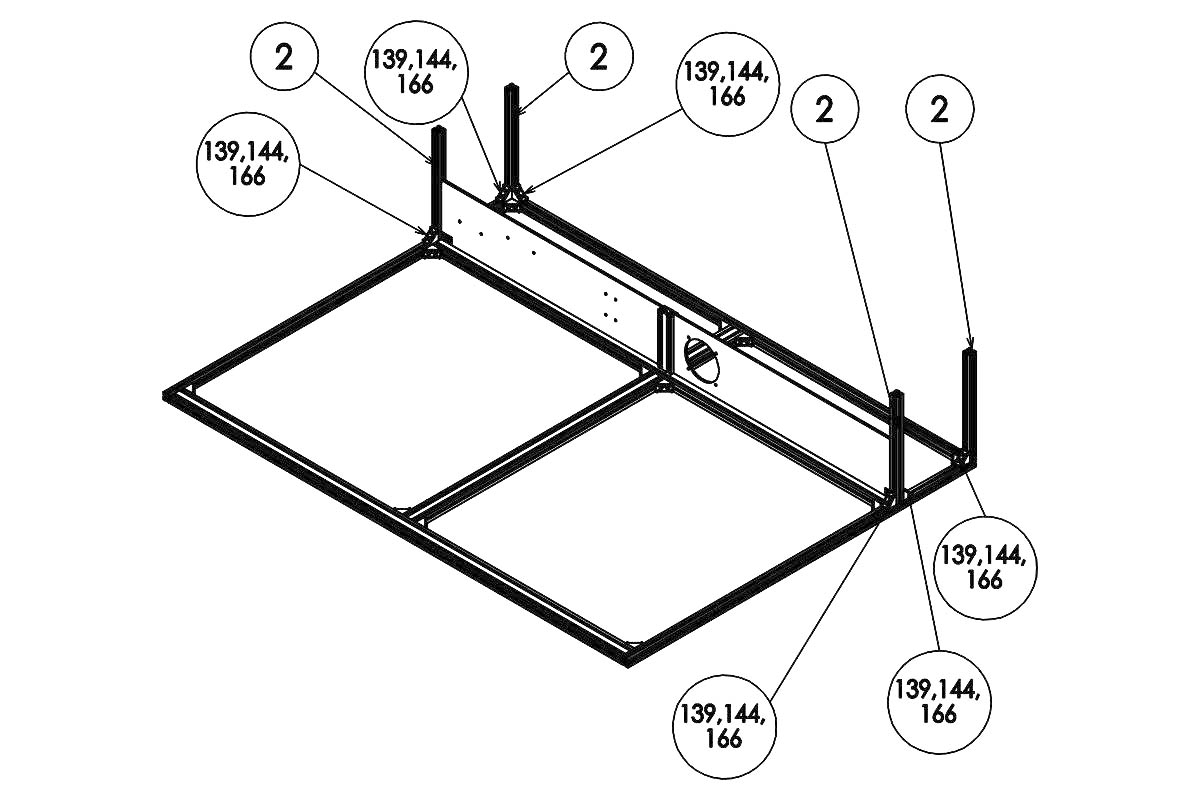

本体フレーム組立 中段部分 03

03

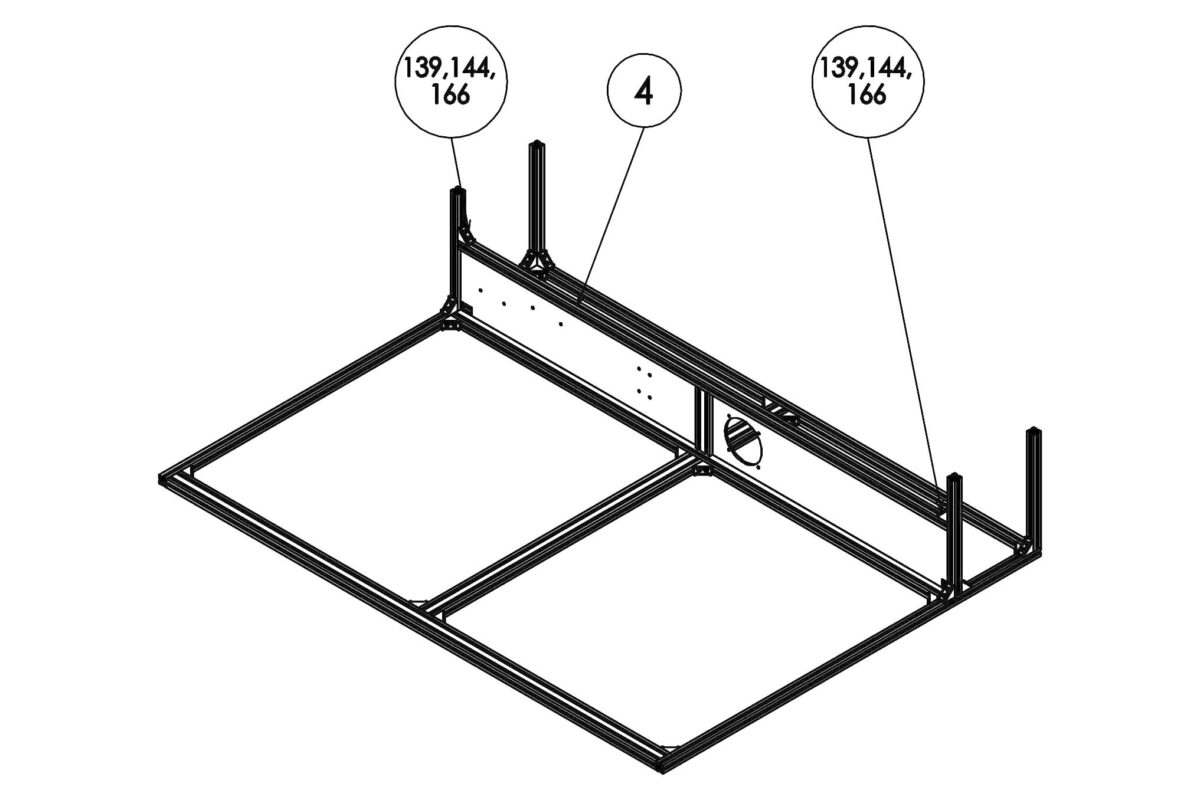

本体フレーム組立 中段部分 04

04

本体フレーム組立 中段部分 05

05

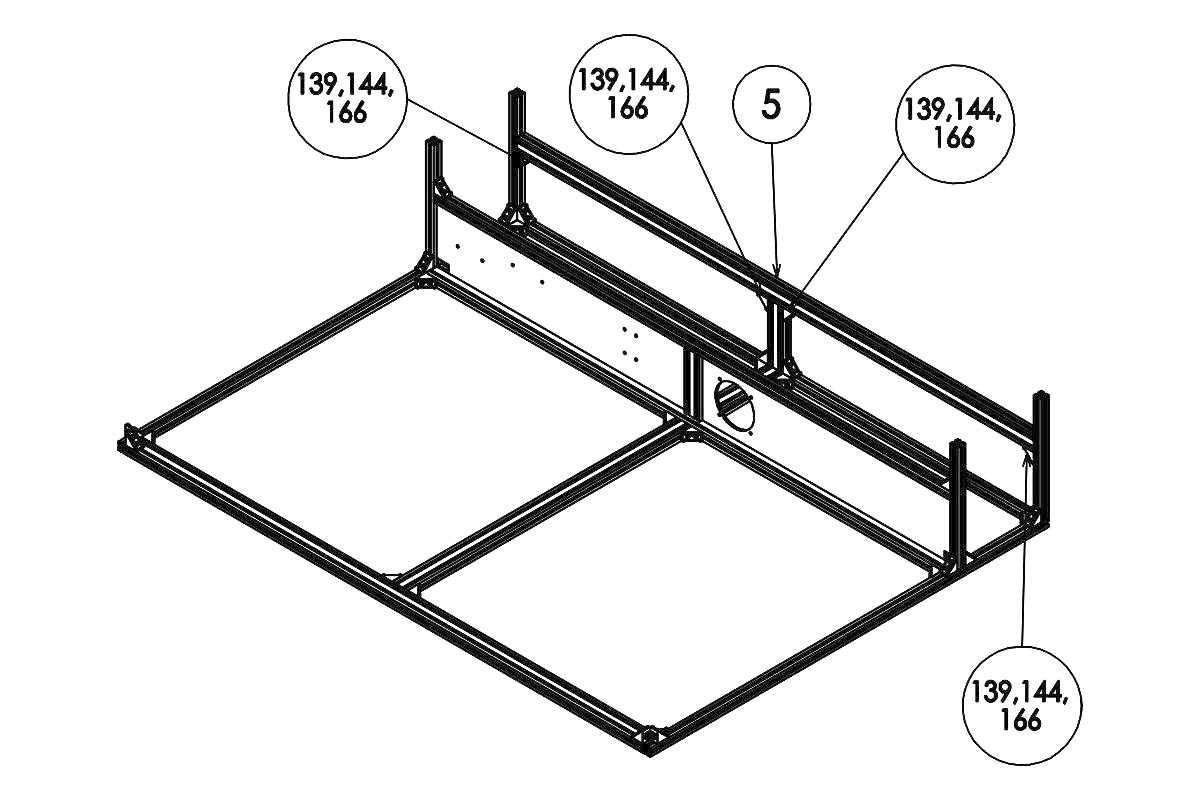

本体フレーム組立 中段部分 06

06

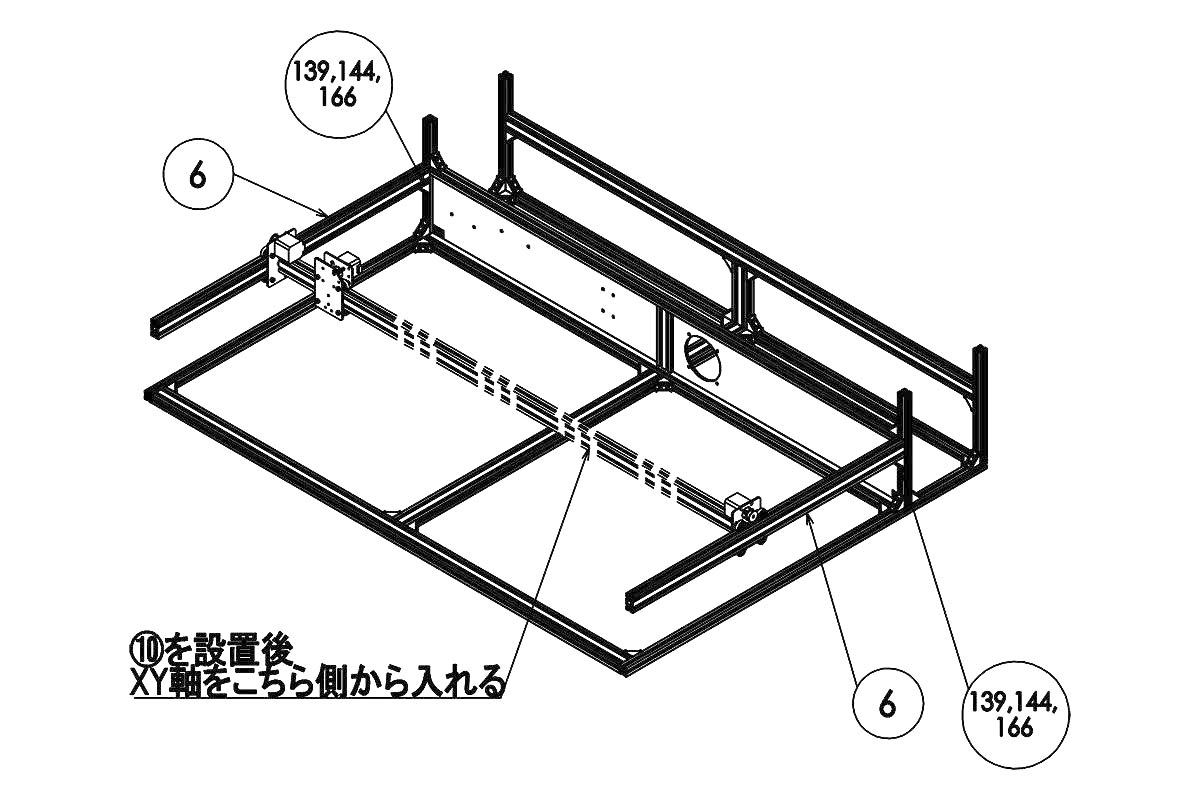

本体フレーム組立 中段部分 07

07

第2章で組み立てたXY軸ユニットを使用します。

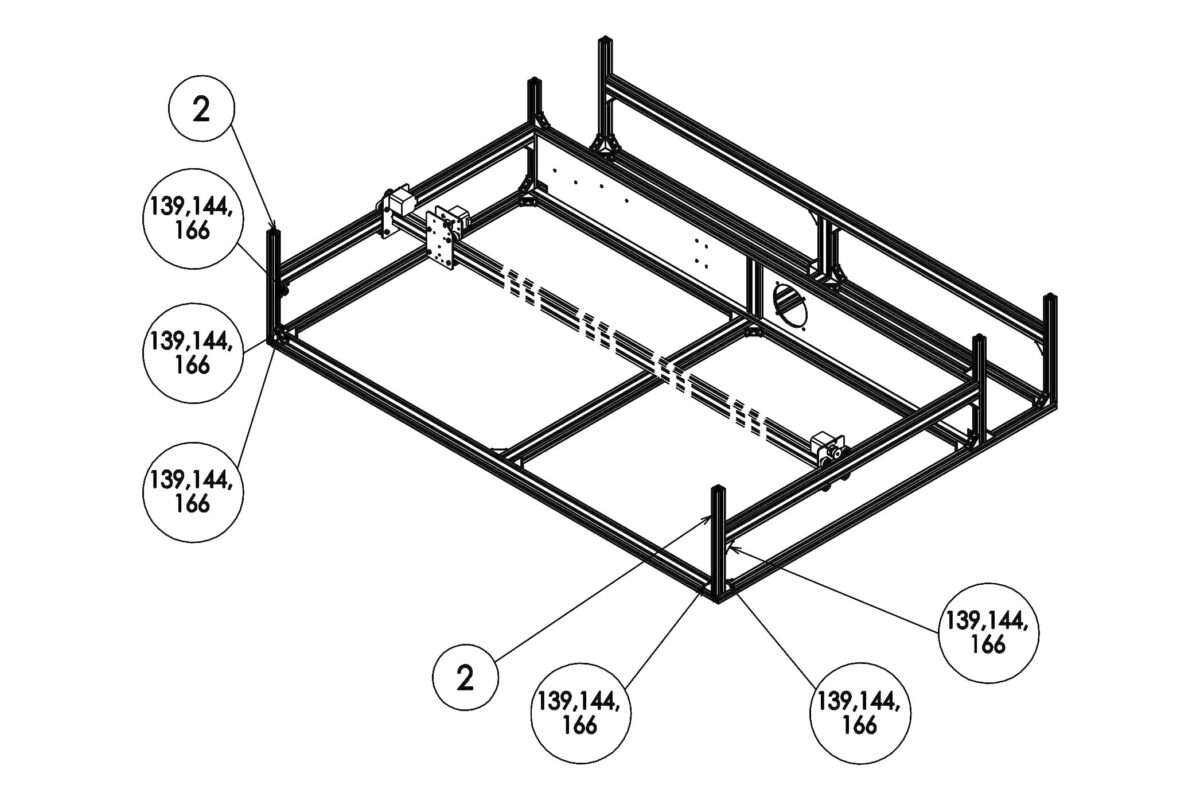

本体フレーム組立 中段部分 08

08

Top
