水冷装置組立

水冷装置組立

部品表

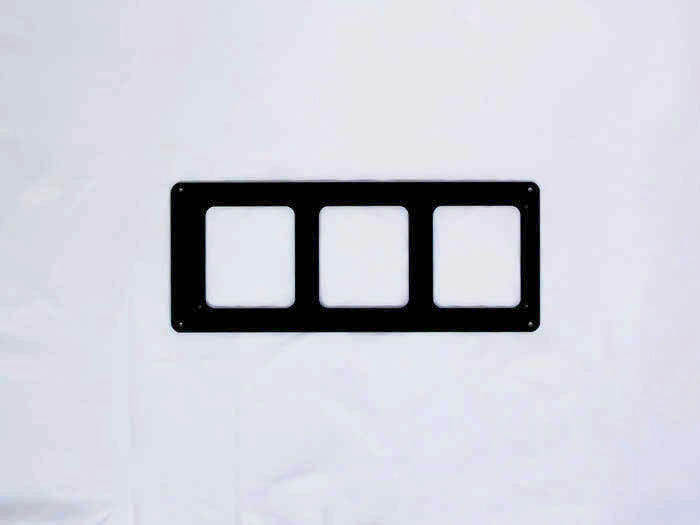

Radiator Mount

80

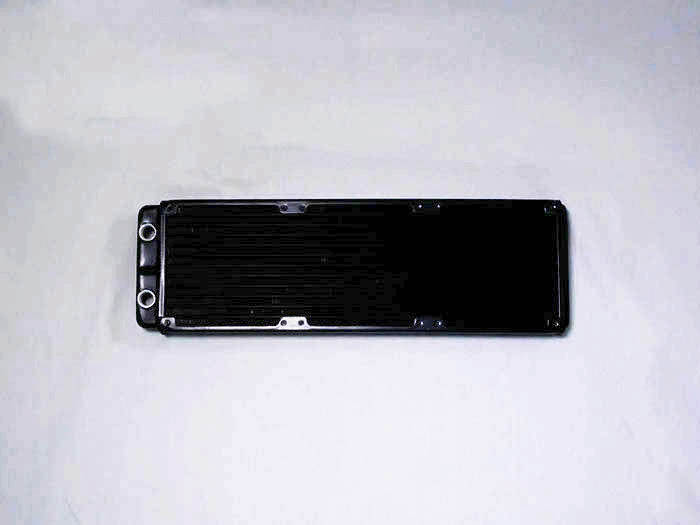

ラジエーター

88

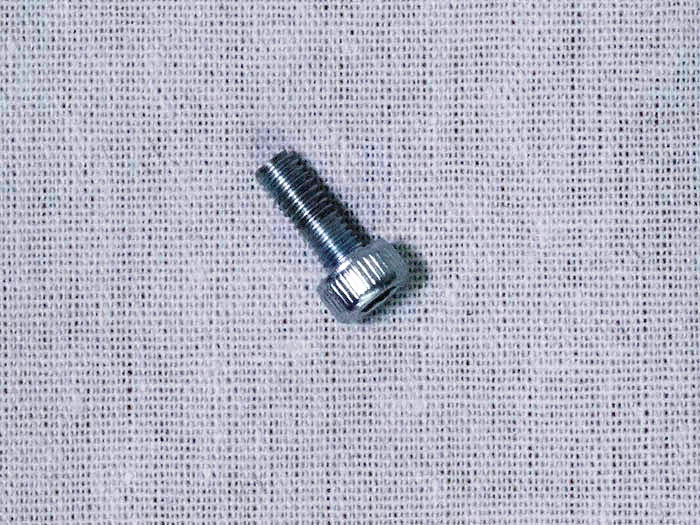

M3x6六角穴付ボルト

126

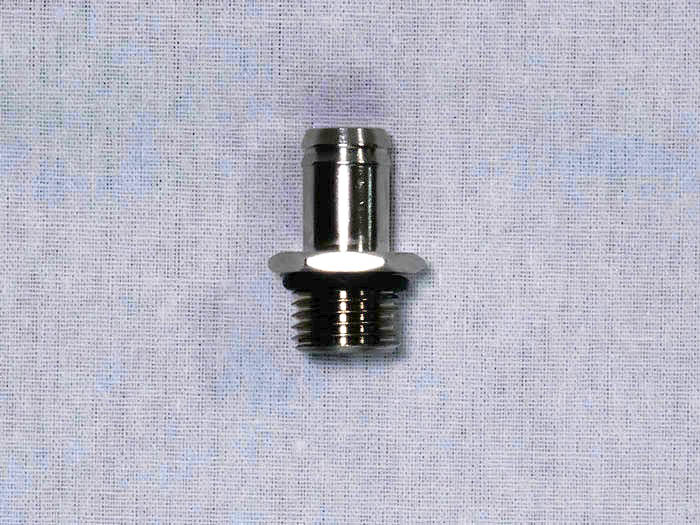

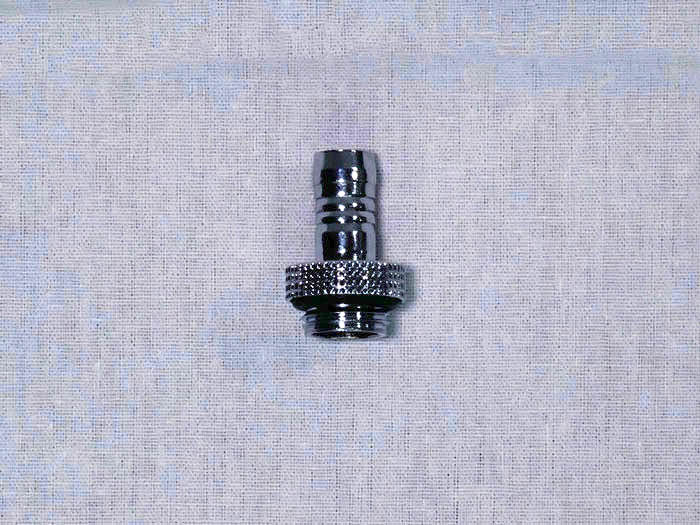

ホース接続継手

102

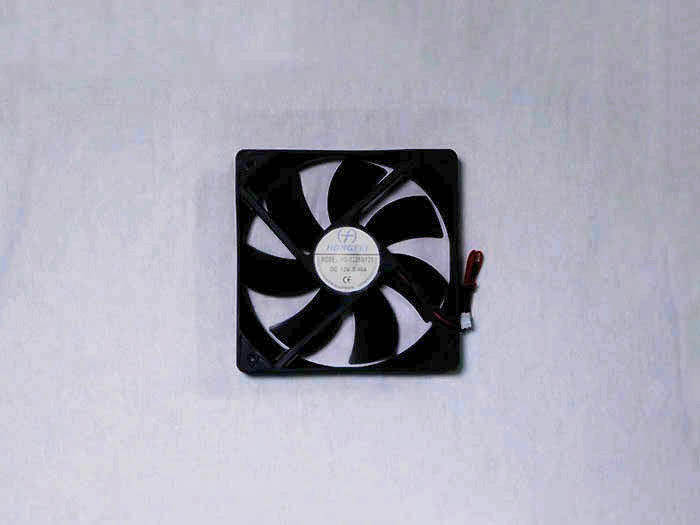

ラジエーター用DCファン

95

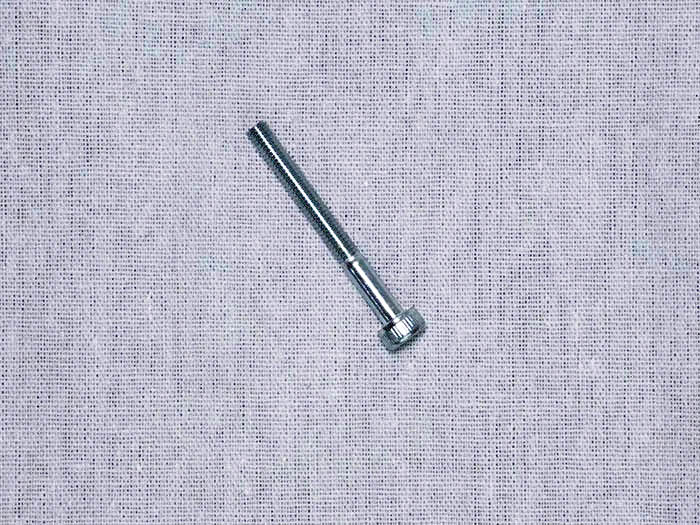

	M3x28六角穴付ボルト

131

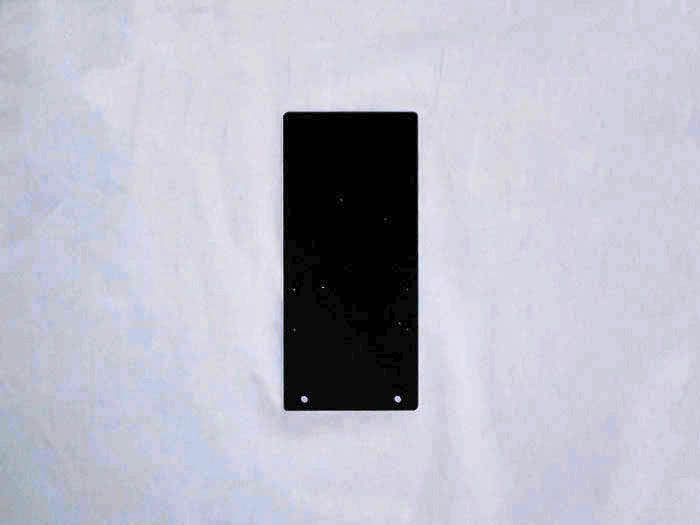

Utility BKT2

78

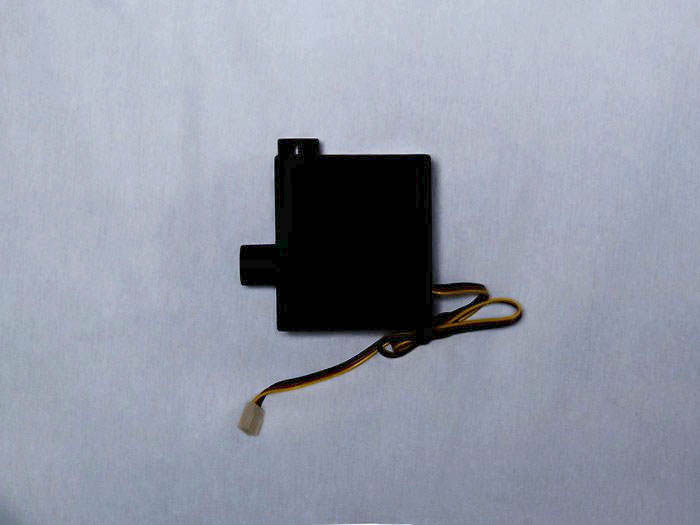

水冷ポンプ

86

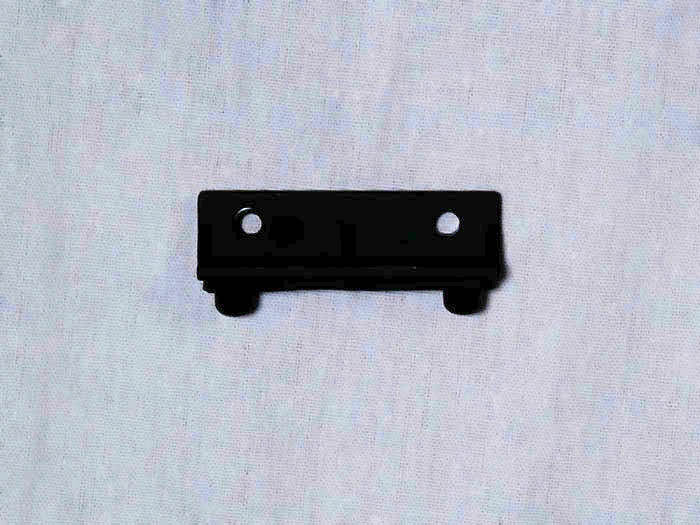

水冷ポンプマウント

191

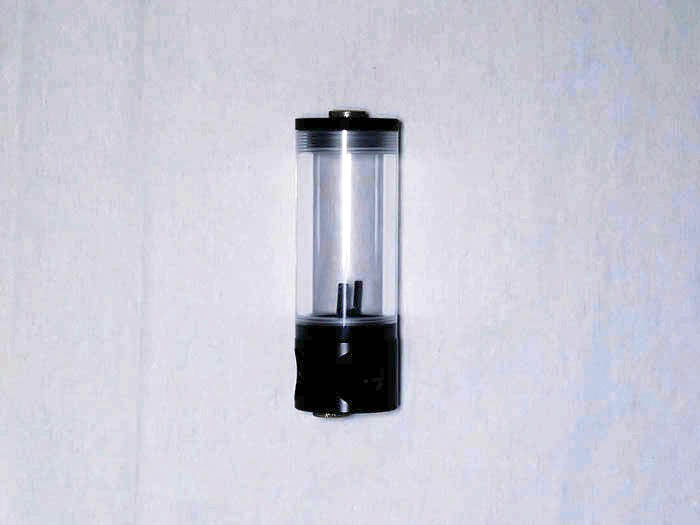

タンク

87

タンク用ホース接続継手

192

梱包No. 部品名 モデル 数量
80 Radiator Mount 1
88 ラジエーター 1
126 M3x6六角穴付ボルト 8
102 ホース接続継手 4
95 ラジエーター用DCファン 3
131 M3x28六角穴付ボルト 12
78 Utility BKT2 1
86 水冷ポンプ 1
191 水冷ポンプマウント 2
87 タンク 1
192 タンク用ホース接続継手 2

組立図

水冷装置組立

01

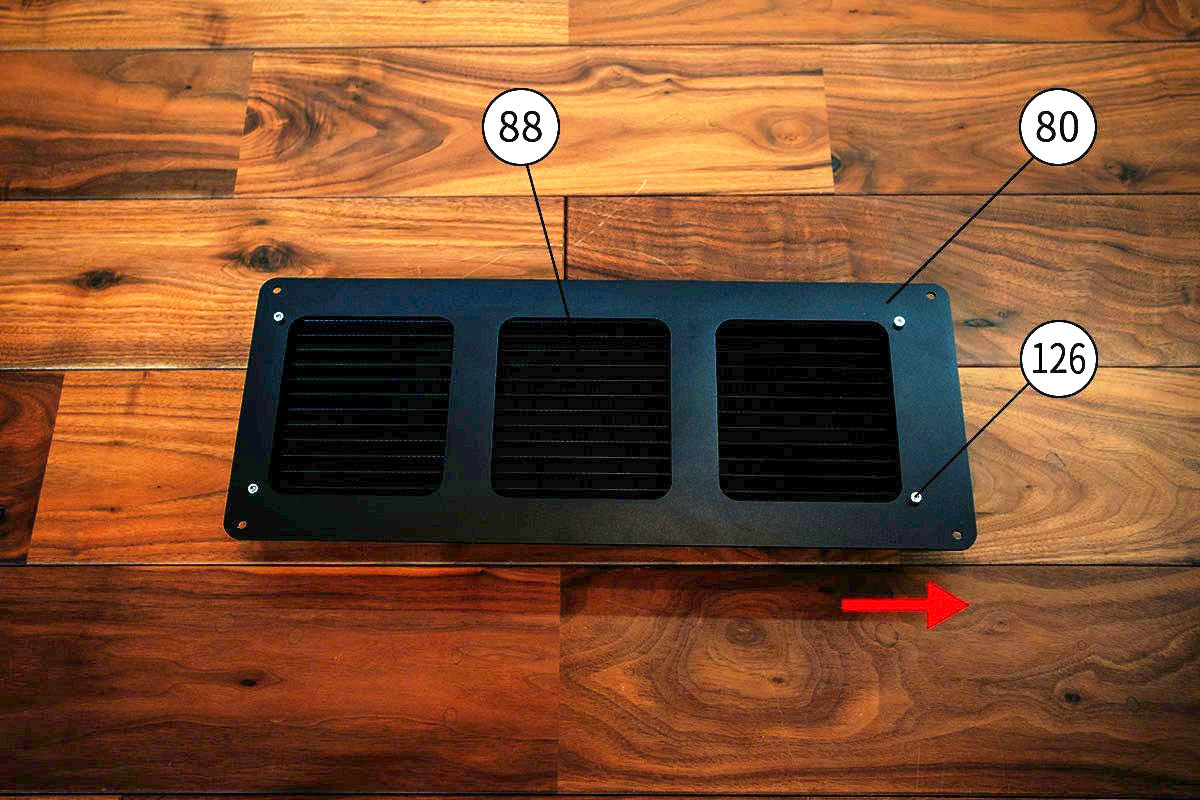

[88]ラジエーターに[80]Radiator Mountを[126]M3x6六角穴付ボルト4pcsで取り付けます。
[88]ラジエーターのホース接続継手取付穴が写真内矢印方向にあるようにしてください。

水冷装置組立

02

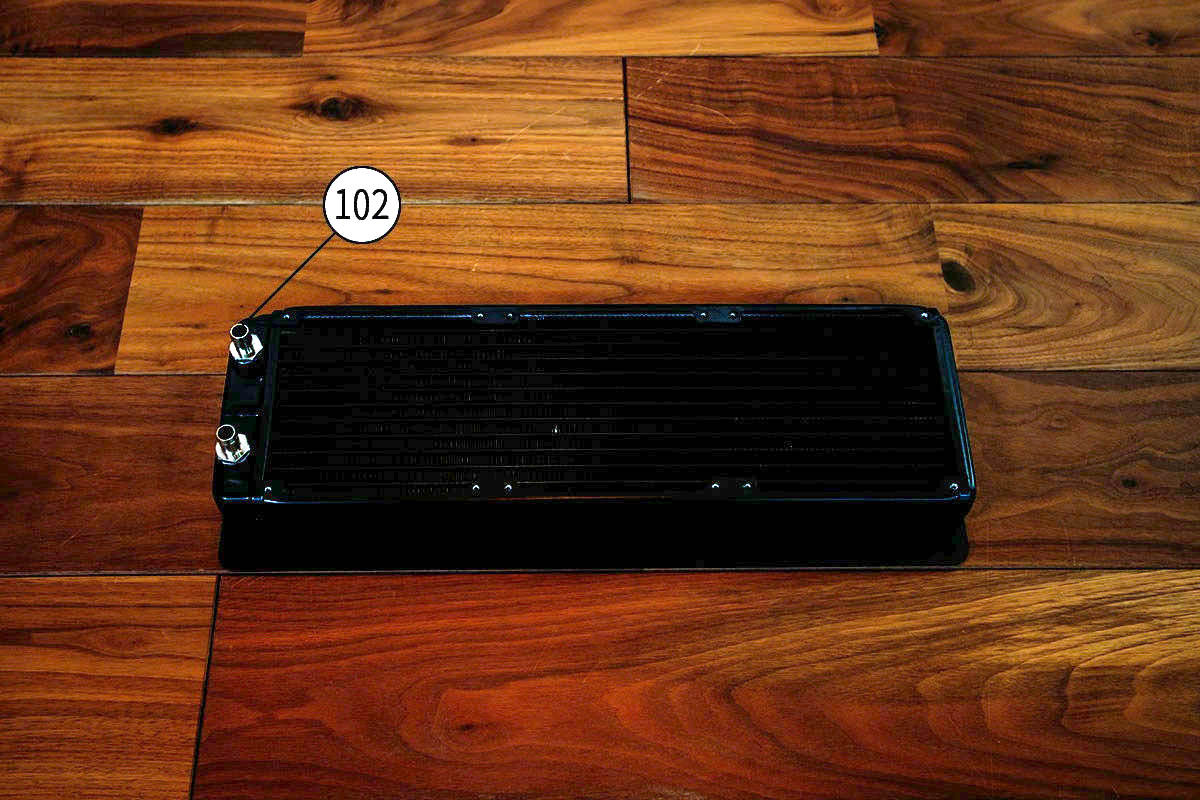

[88]ラジエーターに[102]ホース接続継手2pcsを取り付けます。

水冷装置組立

03

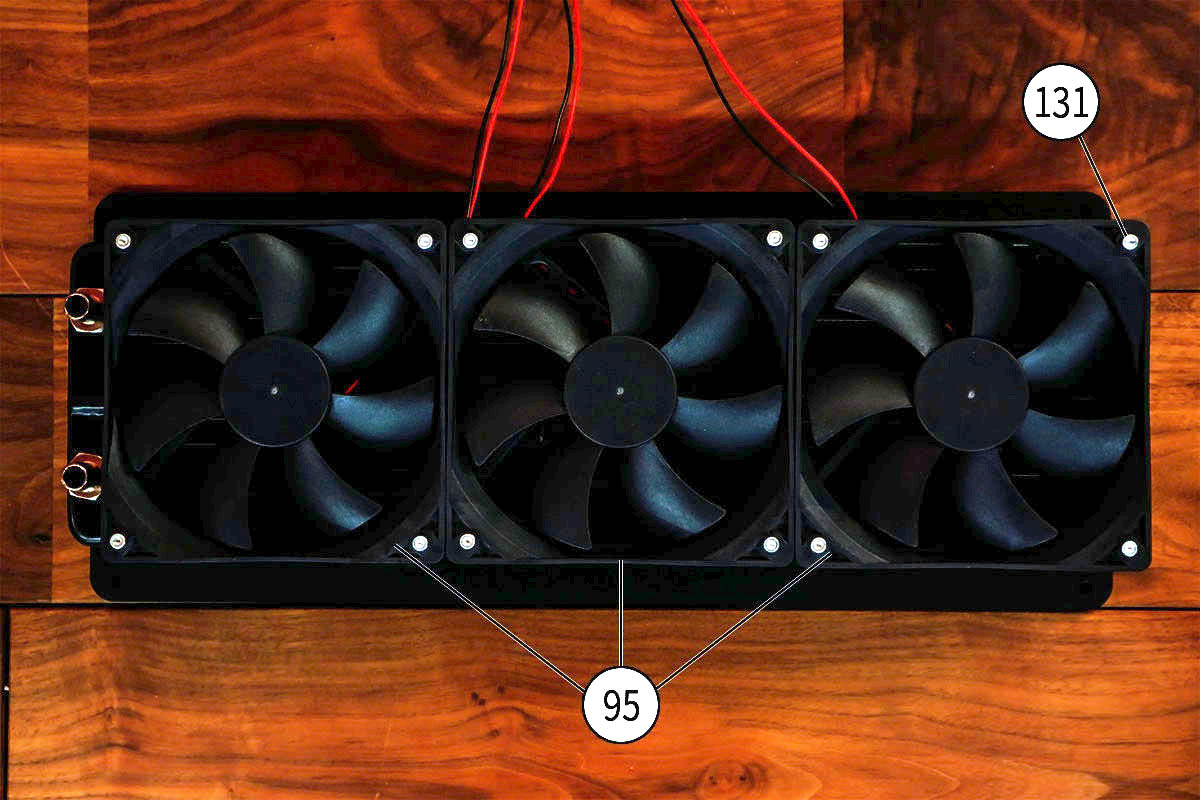

[102]ホース接続継手を取り付けた面に[95]ラジエータ用DCファン3pcsを[131]M3x28六角穴付ボルト12pcsで取り付けます。[95]ラジエーター用DCファンには向き(裏表)がありますので、写真を参考に取り付けてください。

水冷装置組立

04

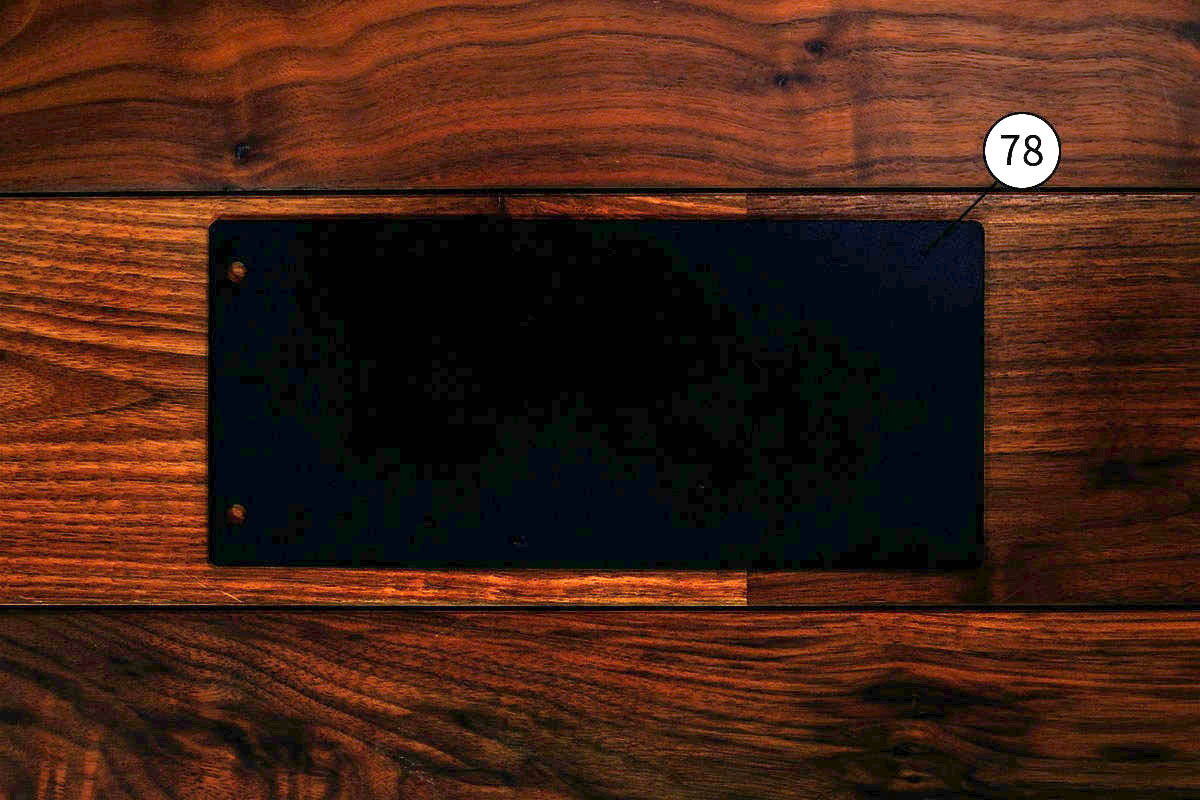

[78]Utility BKT2は[190]Utiliy BKT PCB Mountに似ていますので注意してください。

水冷装置組立

05

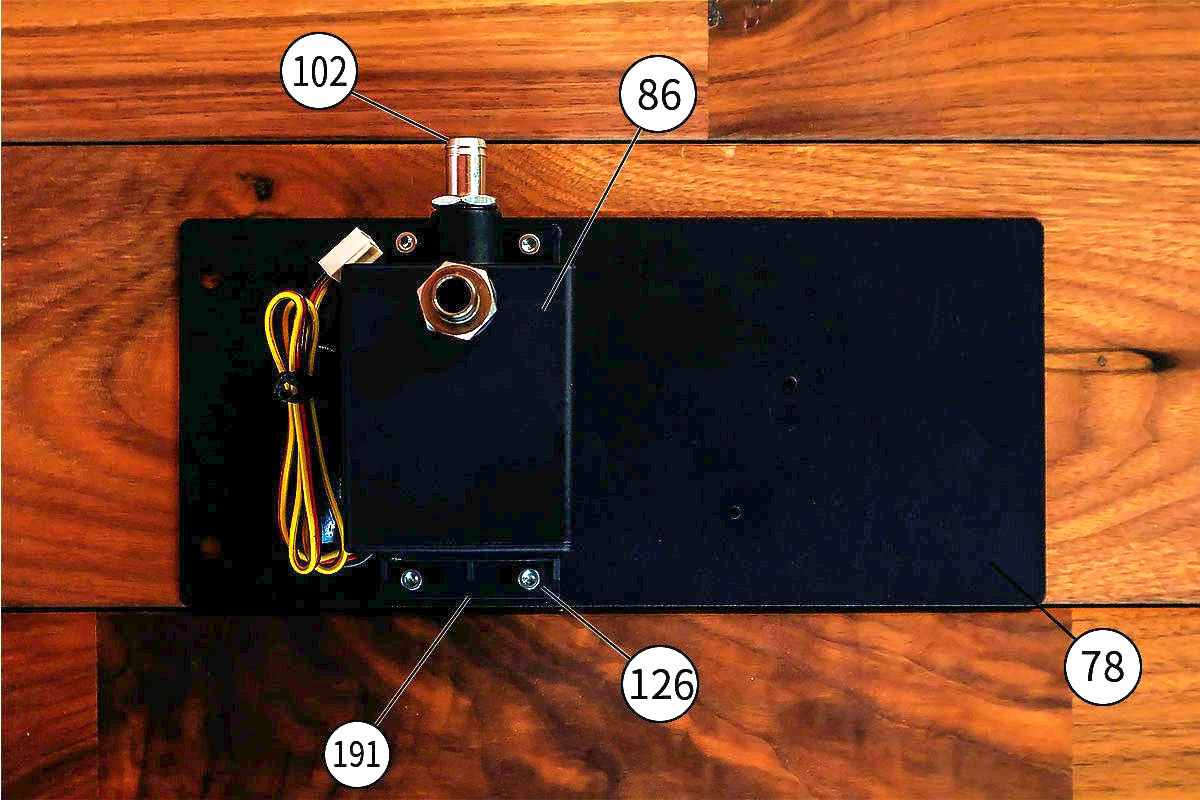

[78]Utility BKT2に[86]水冷ポンプを[126]M3x6六角穴付ボルト4pcsと[191]水冷ポンプマウント2pcsで取り付ける

水冷装置組立

07

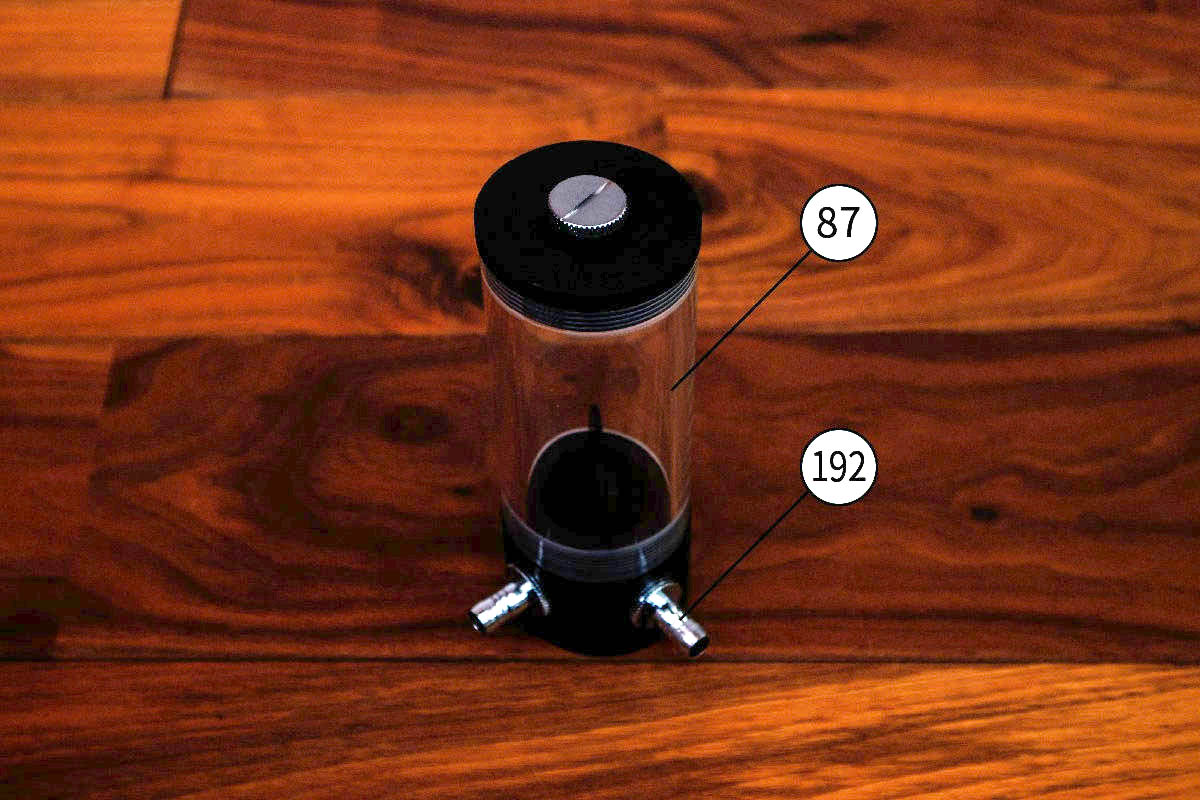

[87]タンクに[192]タンク用ホース接続継手を取り付けます。
ホースの付属品の蓋も上下2pcs取り付けます。
