ACライン配線~配線まとめ

ACライン配線~配線まとめ

部品表

非常停止ボタン

92

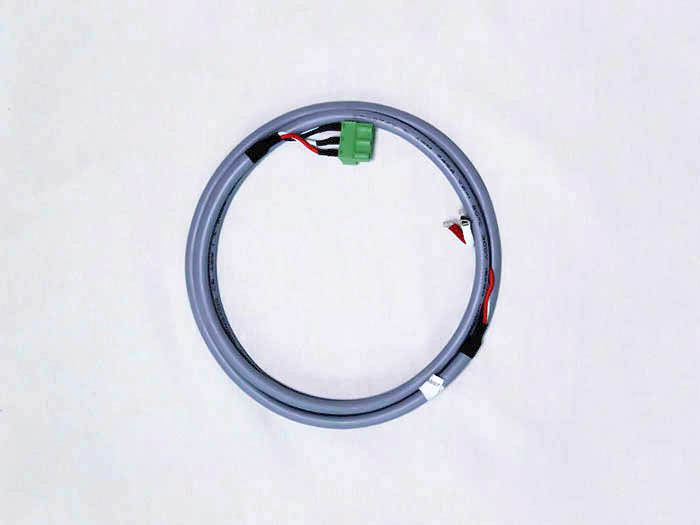

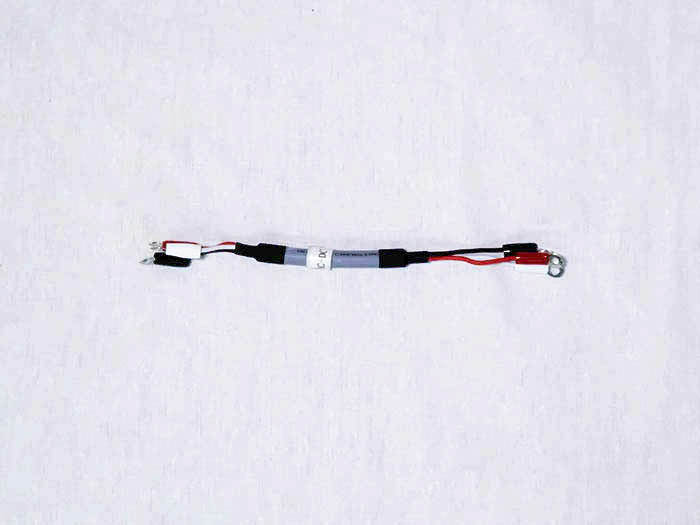

AC-DCケーブル

171

AC-Laserケーブル

172

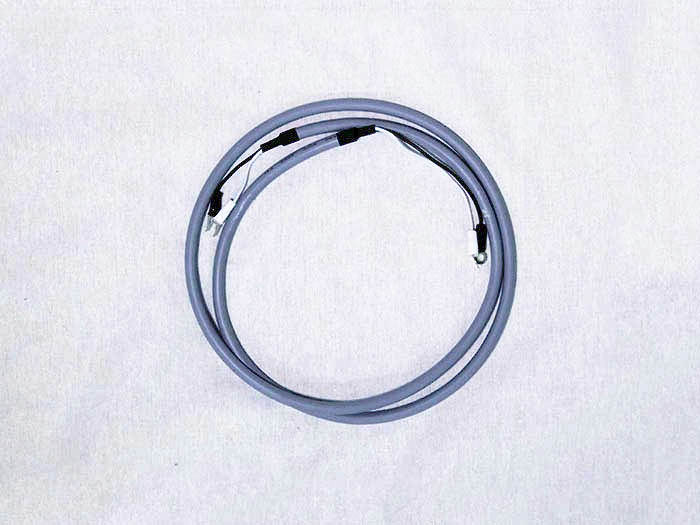

EMSケーブル

173

Powerケーブル

174

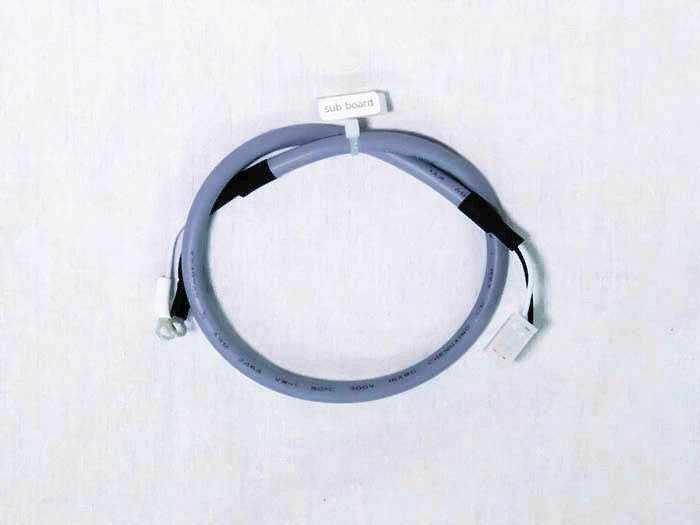

sub boardケーブル

184

結束バンド固定具

119

M3x6六角穴付ボルト

126

M3後入ナット

124

つまみネジ

41

梱包No. 部品名 モデル 数量
92 非常停止ボタン 1
171 AC-DCケーブル 1
172 AC-Laserケーブル 1
173 EMSケーブル 1
174 Powerケーブル 1
184 sub boardケーブル 1
119 結束バンド固定具 18
126 M3x6六角穴付ボルト 18
124 M3後入ナット 18
41 つまみネジ 1~2

組立図

ACline-wiring01

01

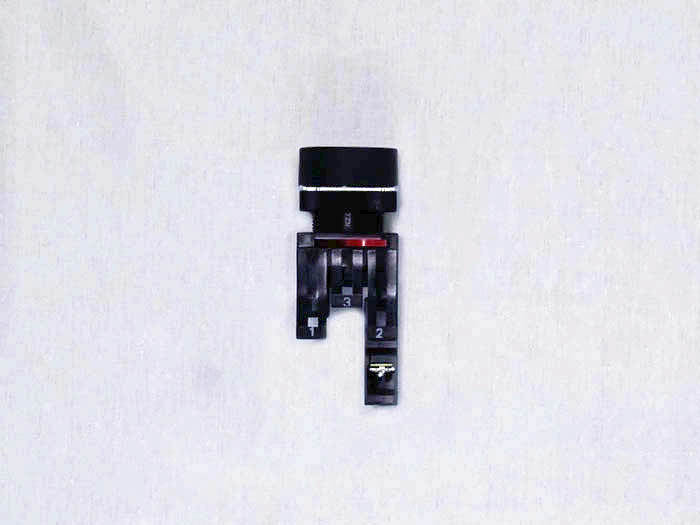

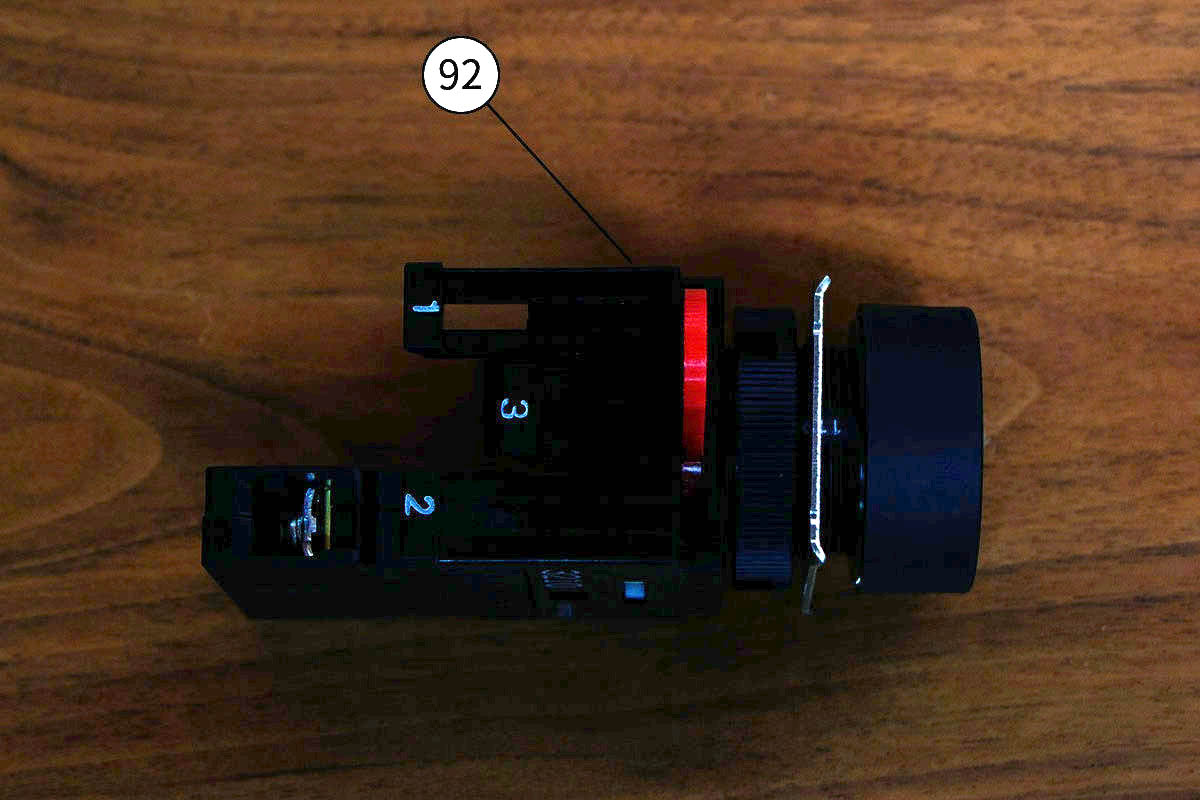

[92]非常停止ボタンの赤いレバーを1番側に倒して単子取付部と押しボタン部分を取り外します。

ACline-wiring02

02

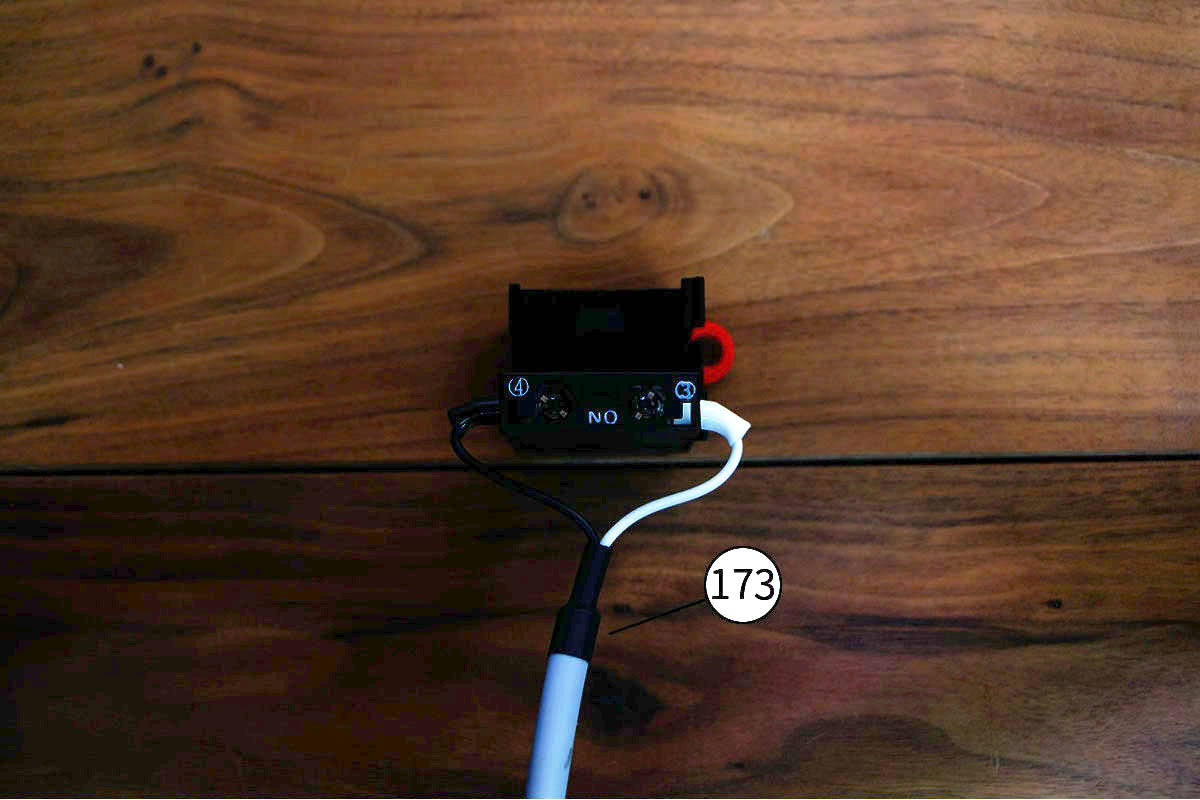

[173]EMSケーブルを取り付けます。
3番に白い端子・4番に黒い端子取り付けます。

ACline-wiring04

03

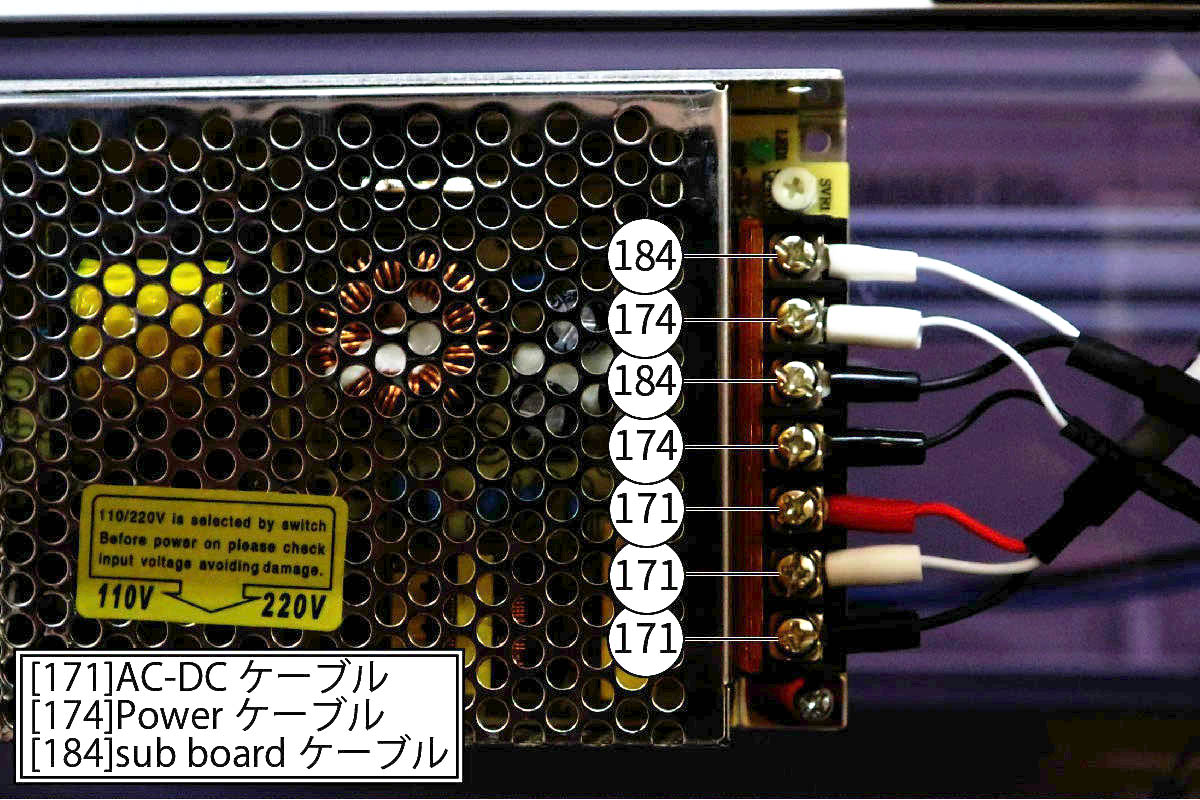

スイッチング電源に[171]AC-DCケーブル[174]Powerケーブル[184]sub boardケーブルを取り付けます。取付位置と単子の色にご注意ください。

ACline-wiring03

04

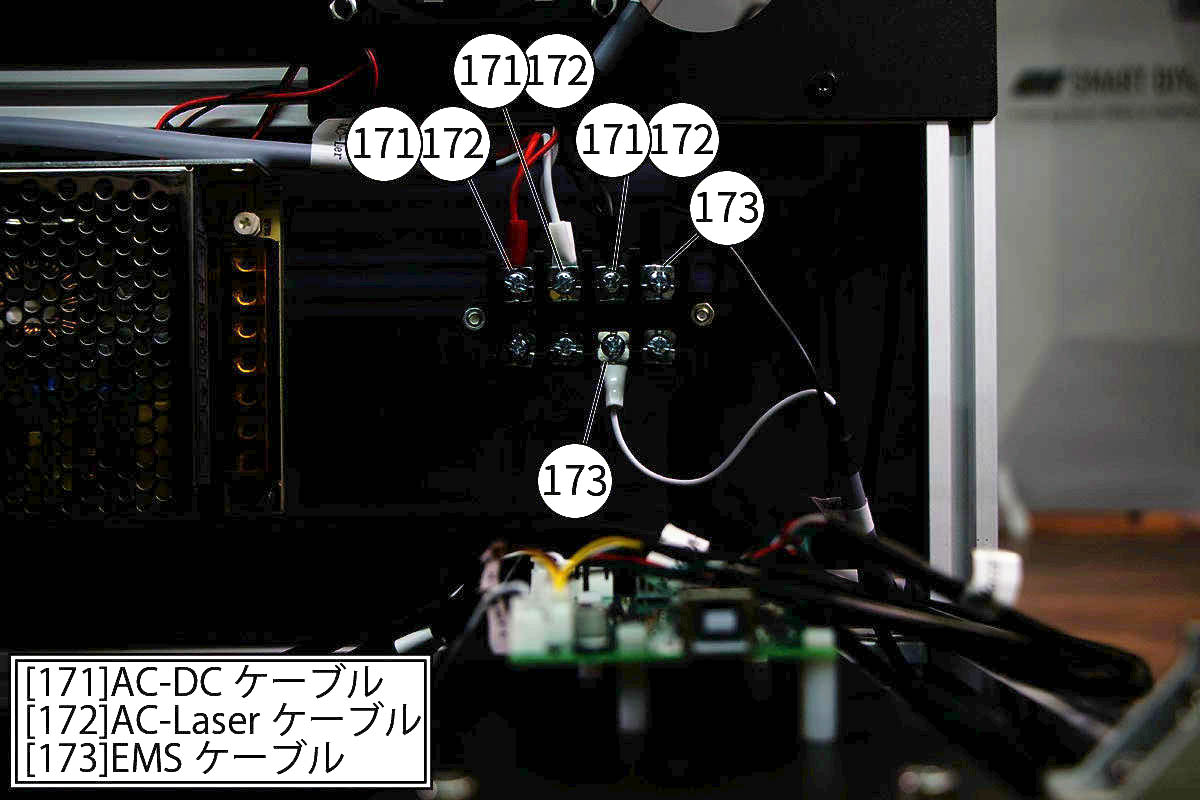

端子台に[171]AC-DCケーブル[172]AC-Laserケーブル[173]EMSケーブルを取り付けます。
取付位置と単子の色にご注意ください。

ACline-wiring05

05

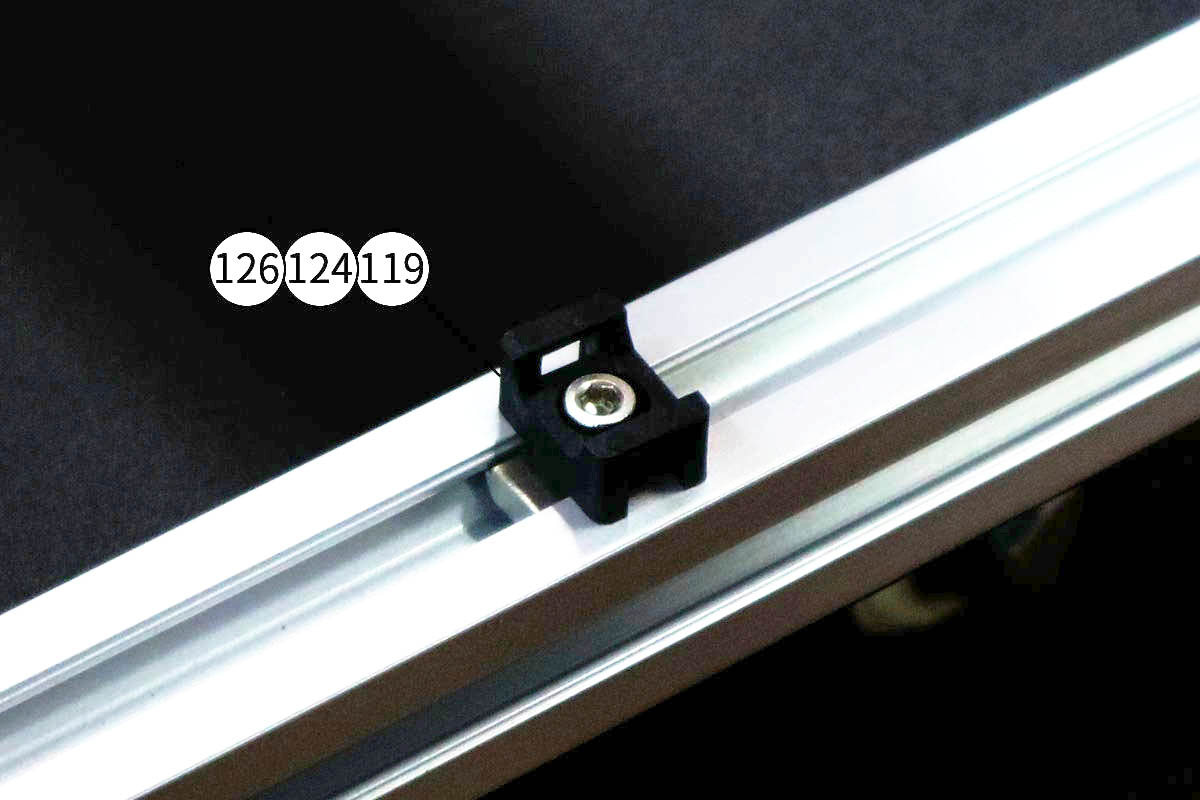

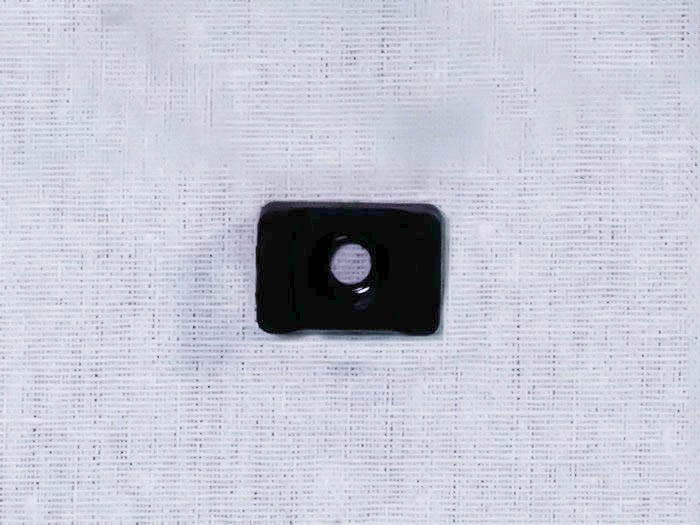

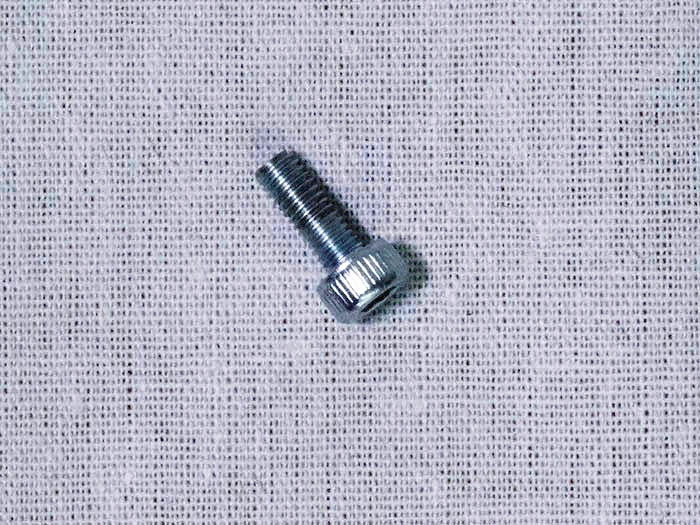

ケーブルを本体フレームに束ねるために[119]結束バンド固定具を[126]M3x6六角穴付ボルトと[124]M3後入ナットを使って取り付けます。
取付位置は以下の通りになります。

ACline-wiring06

06

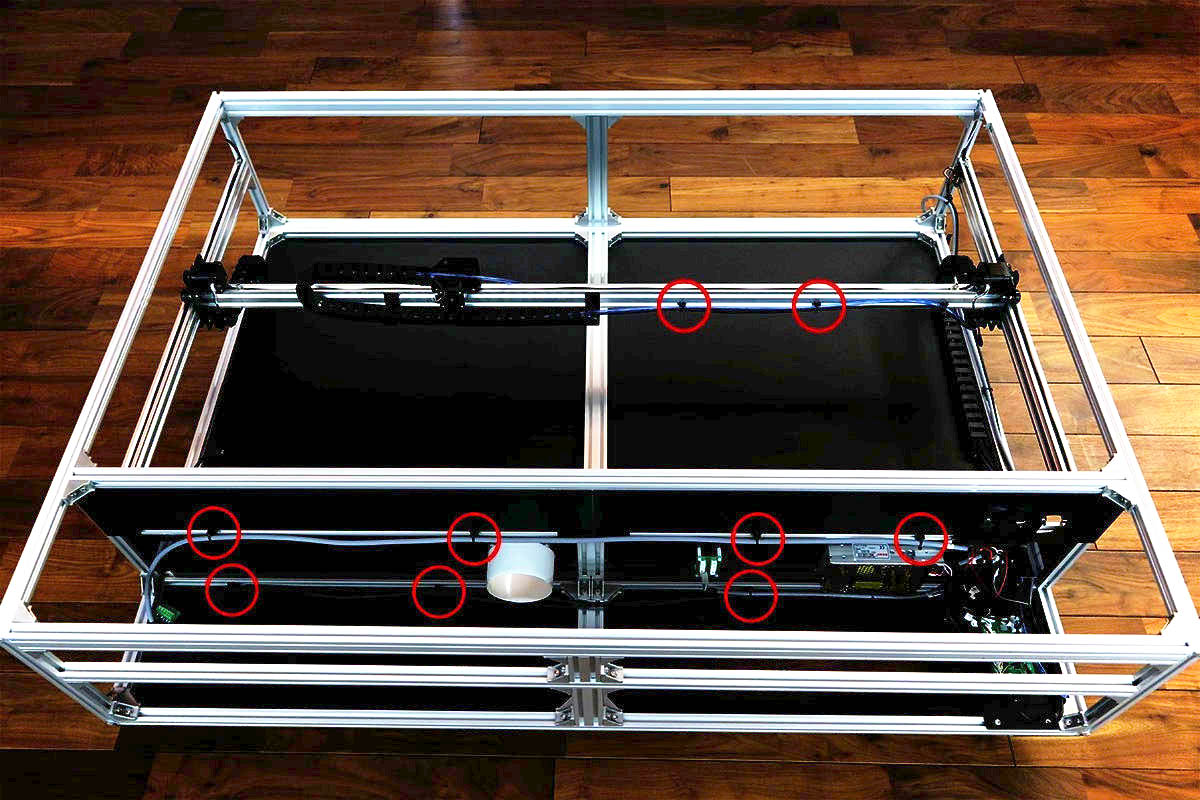

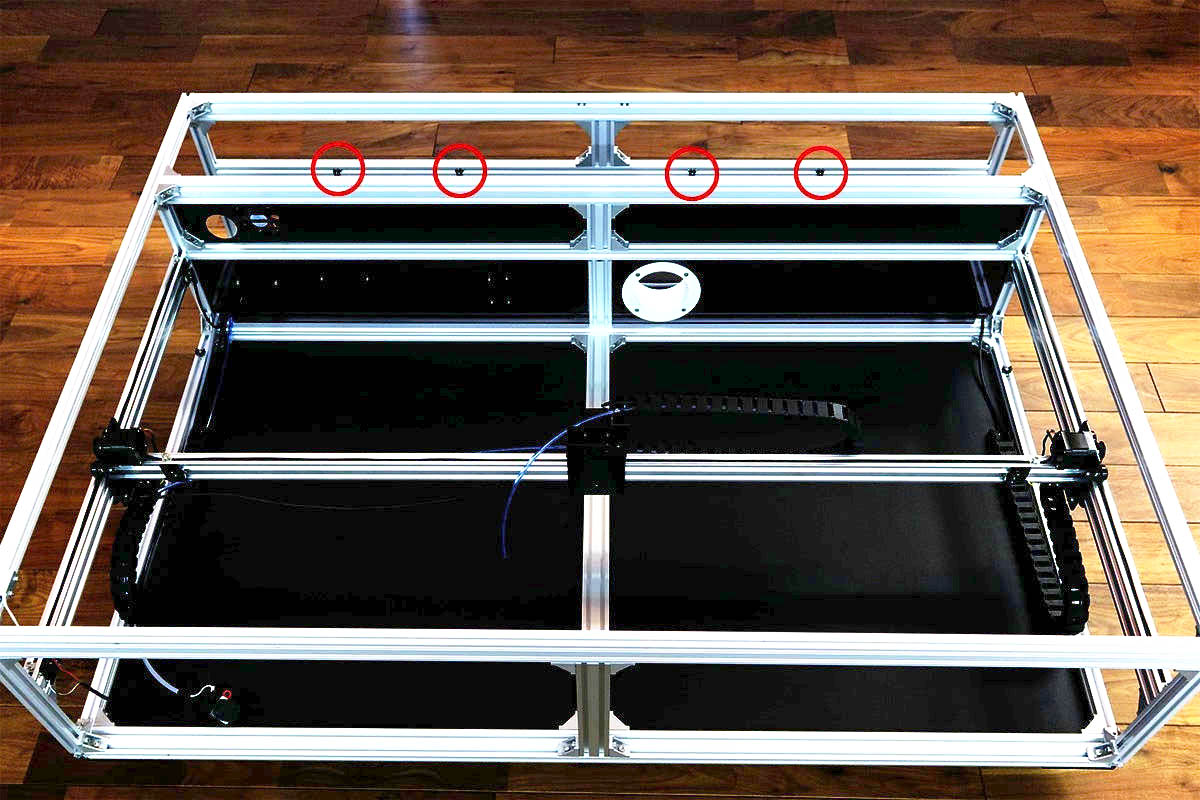

赤丸印の位置に[119]結束バンド固定具18pcsを[126]M3x6六角穴付ボルト18pcsと[124]M3後入ナット18pcsで固定します。

ACline-wiring06

07

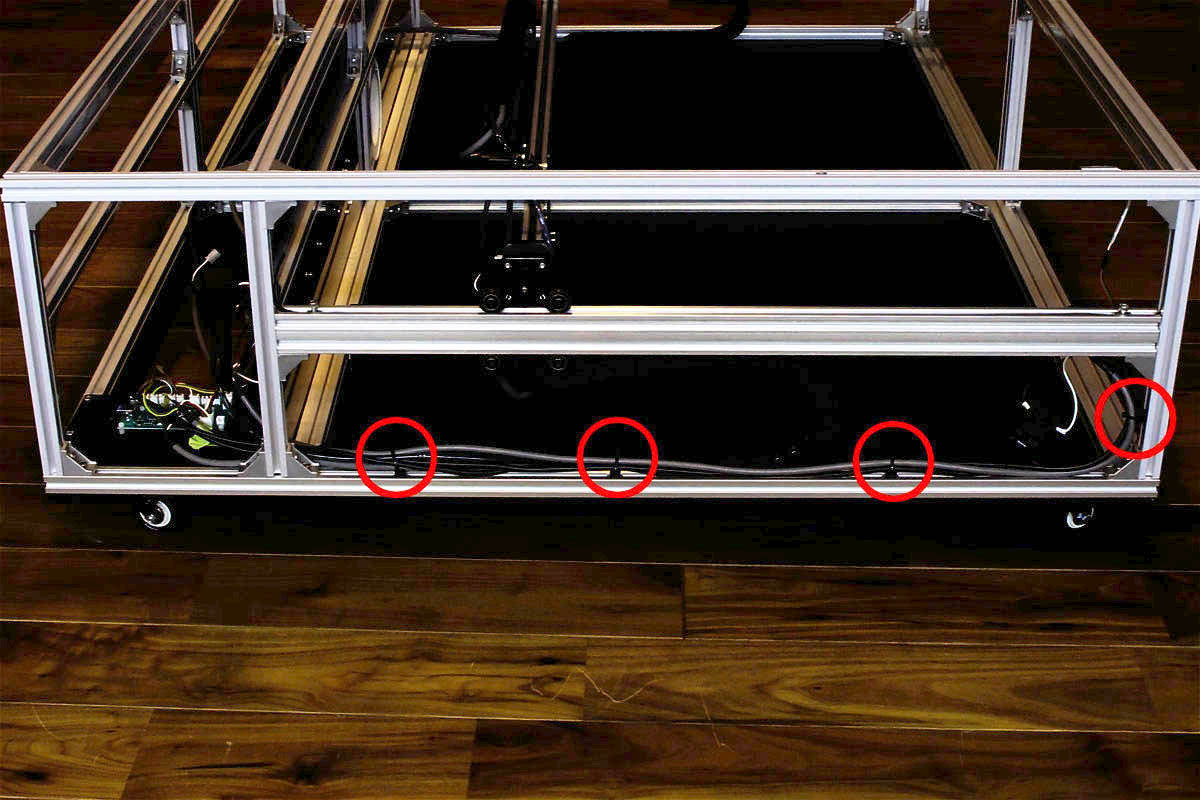

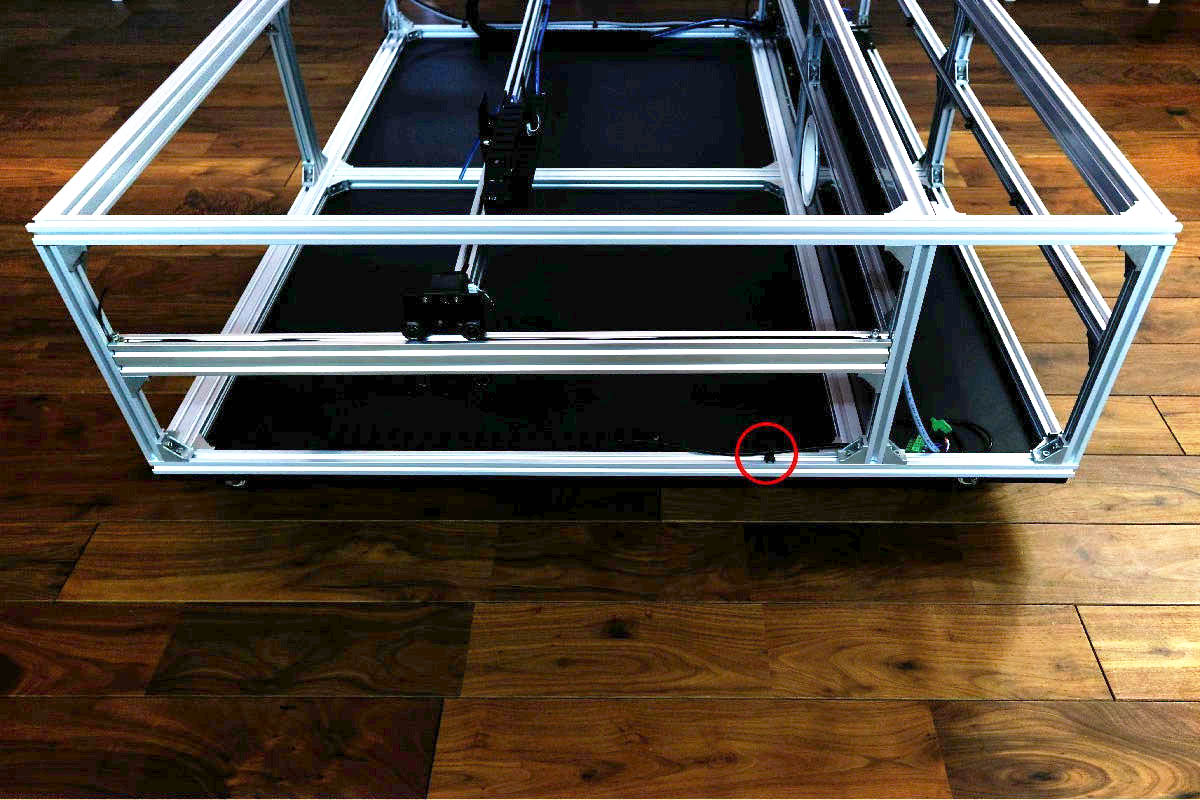

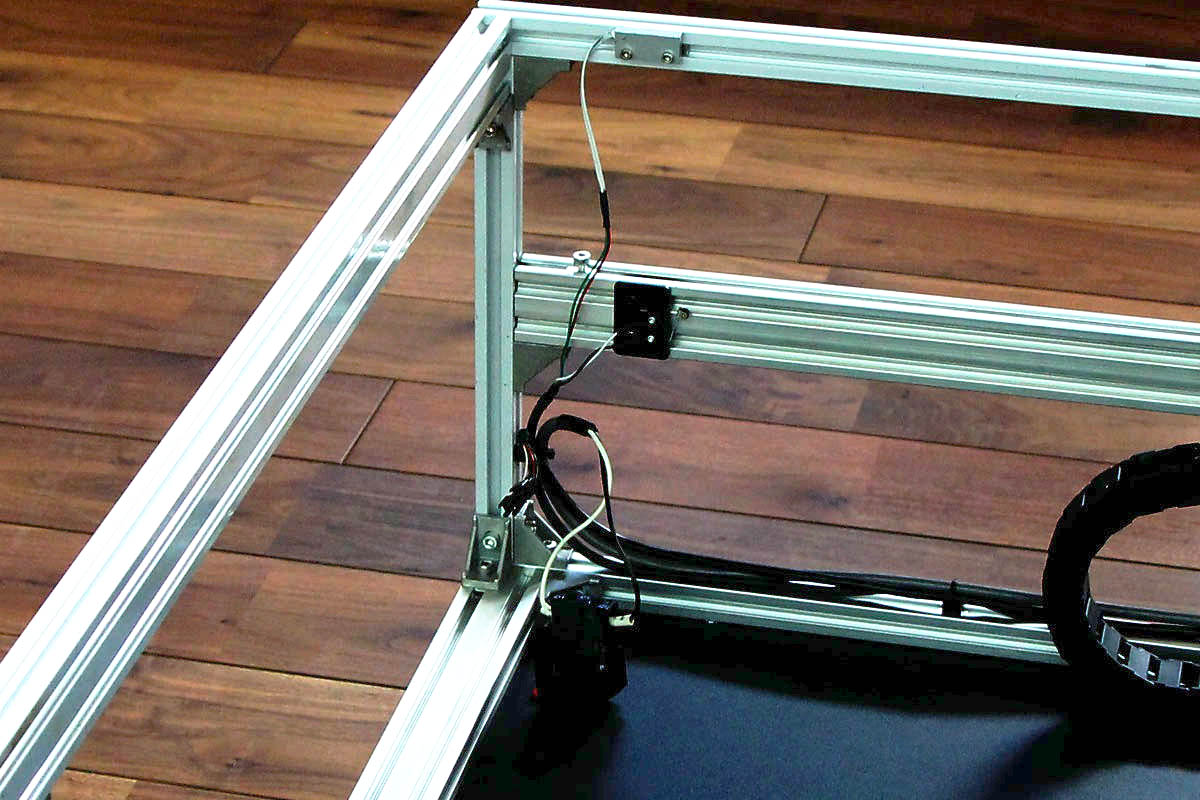

[179]Y2-limitケーブルと[173]EMSケーブルと[183]LEDケーブルを固定します。

ACline-wiring07

08

ACline-wiring08

09

ACline-wiring09

10

ACline-wiring10

11

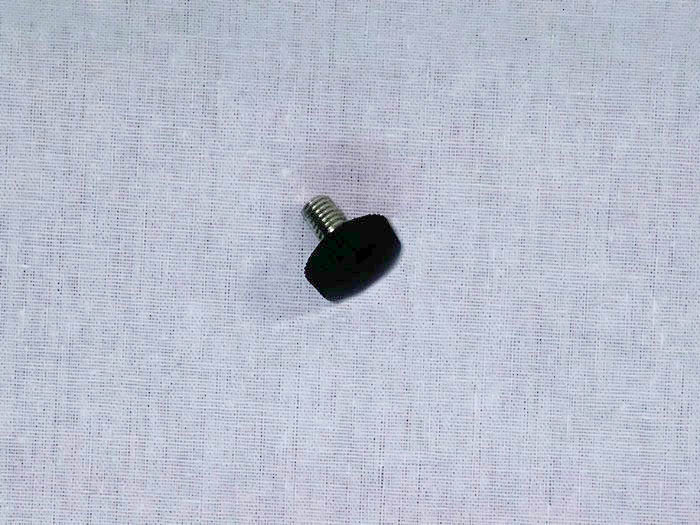

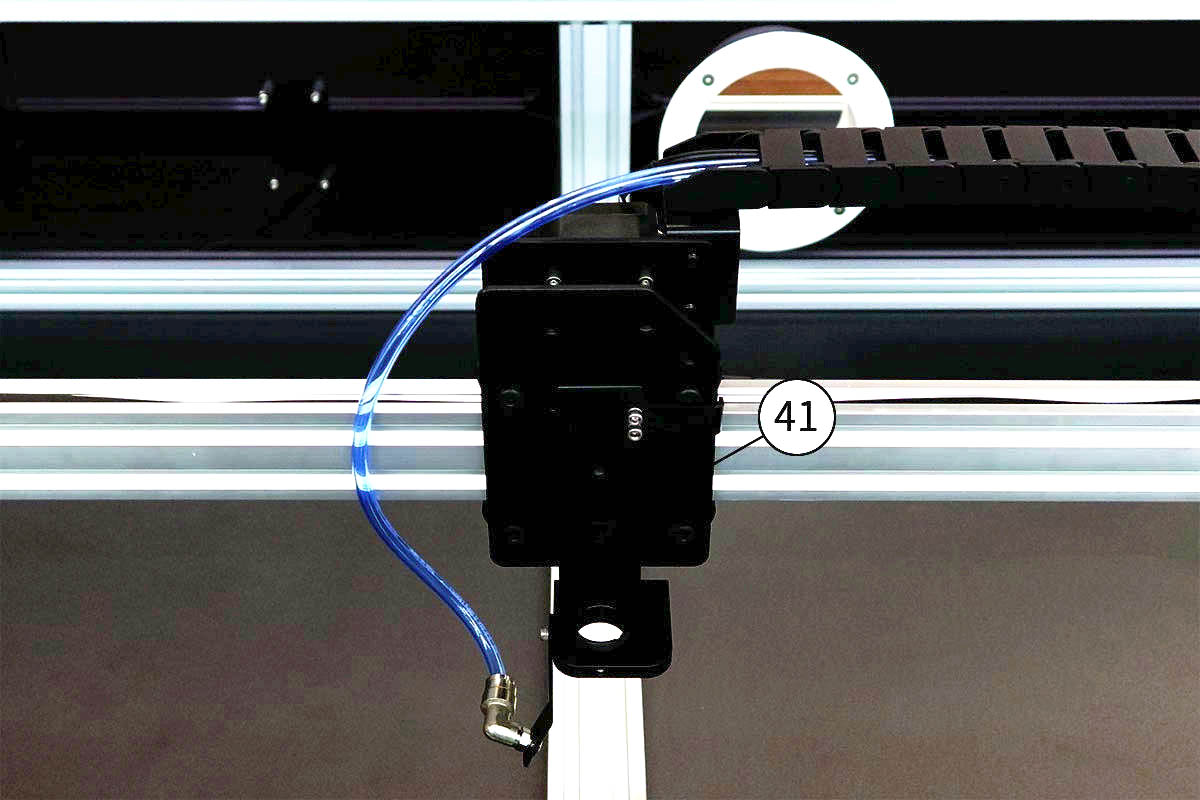

[41]つまみネジ1pcsを使って、レーザーヘッドをwheel plate x-axisに取り付けます。
レーザーヘッドがぐらつく場合には、つまみネジを2pcs使って固定してください。
