偏心スペーサー調整

偏心スペーサー調整

調整図

eccentric_spacer01

01

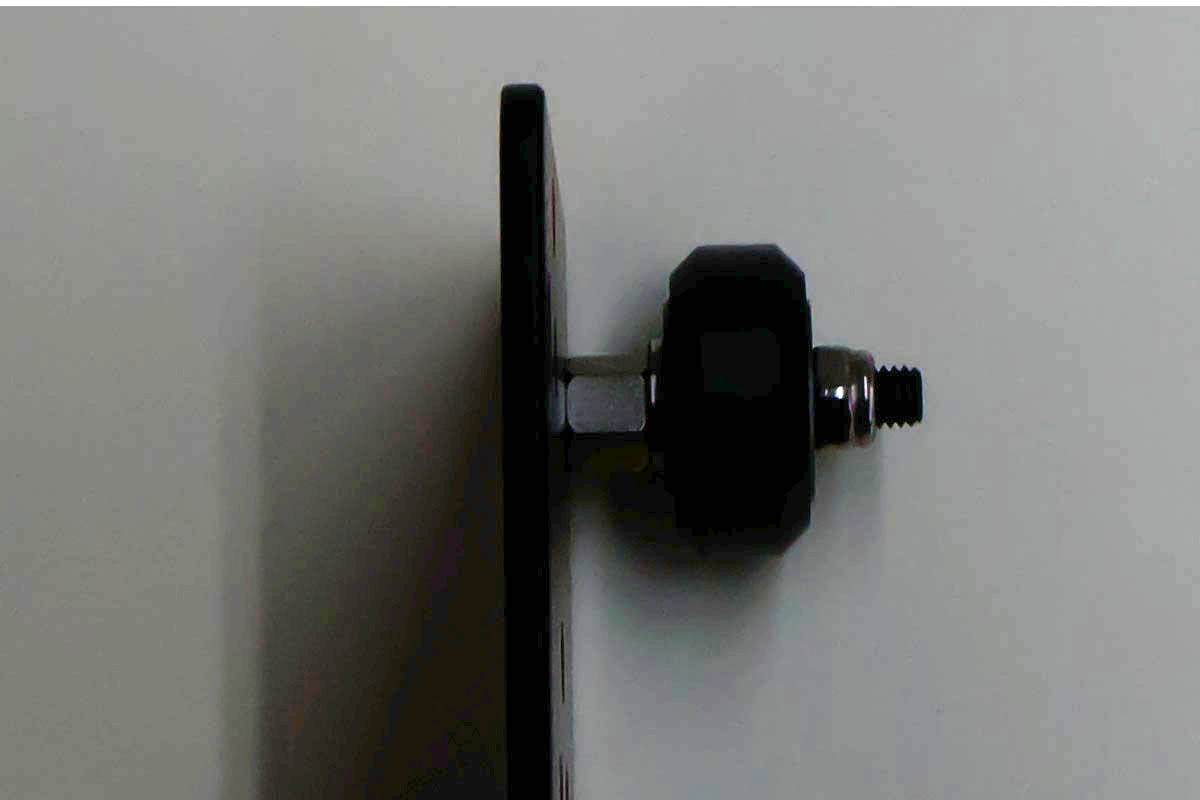

偏心スペーサーとは軸が中心ではないスペーサーを指しています。

eccentric_spacer02

02

スパナでスペーサーを回すことで軸位置が変わります。

eccentric_spacer03

03

eccentric_spacer04

04

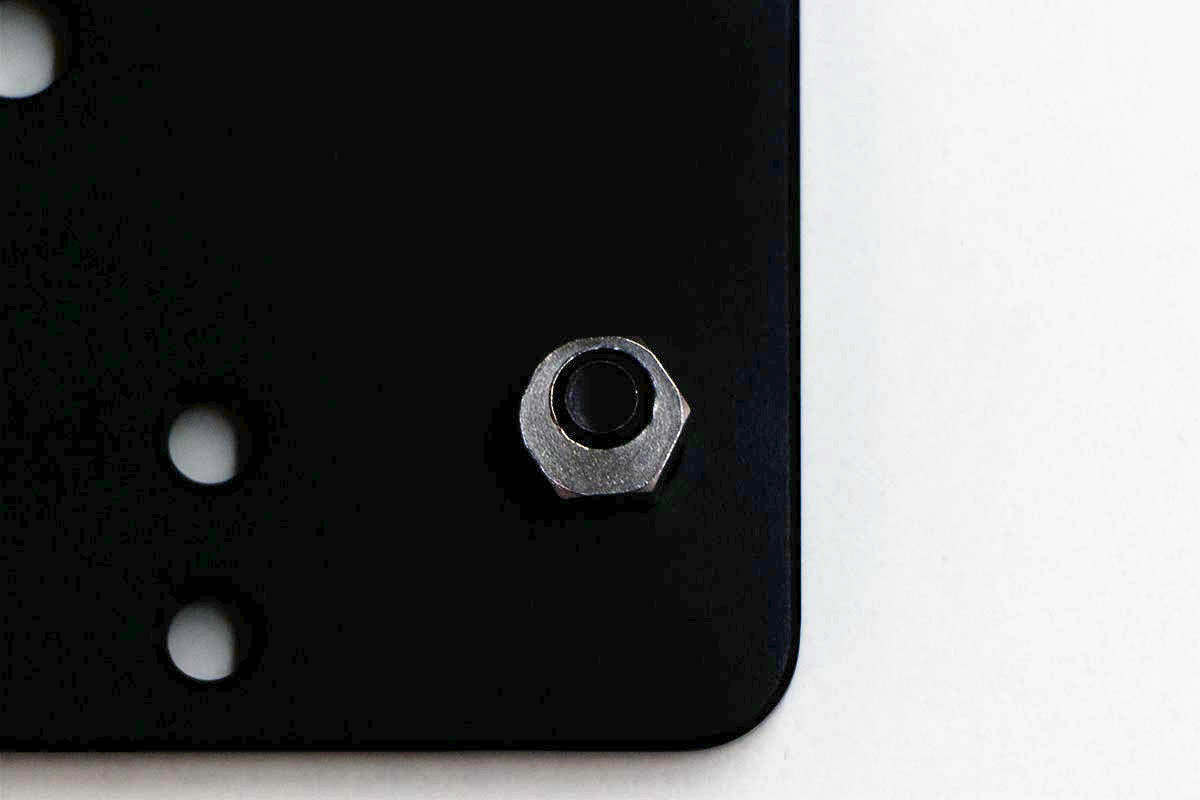

偏心スペーサーは各wheel plateの下段wheelについています。

eccentric_spacer05

05

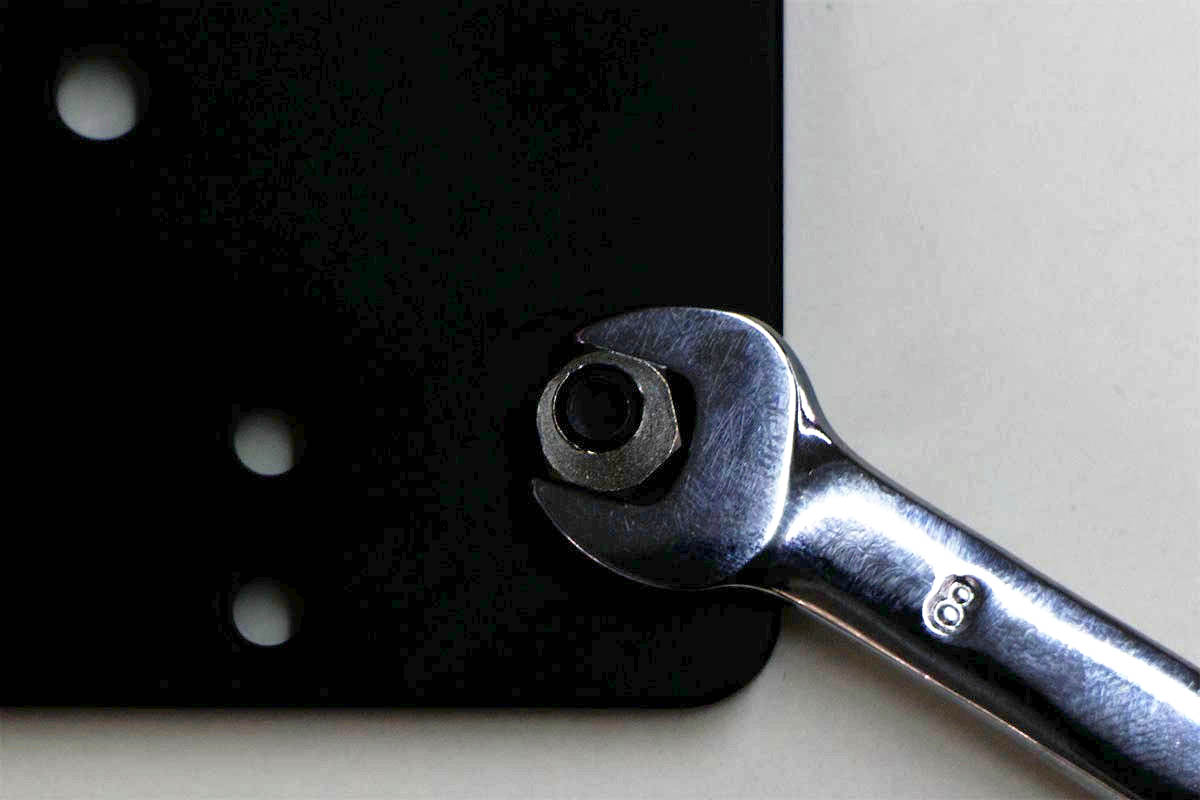

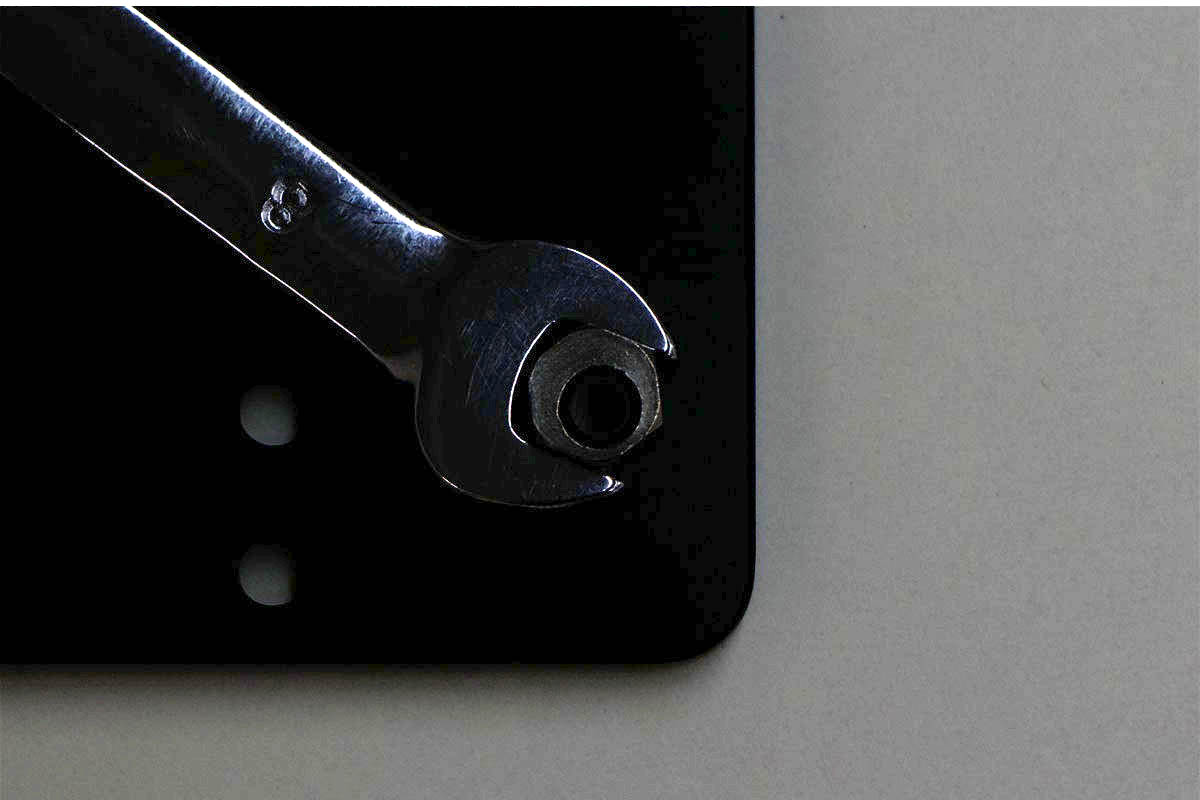

偏心スペーサーをスパナで回してwheelがV-slotに触れる程度に調整してください。

eccentric_spacer06

06

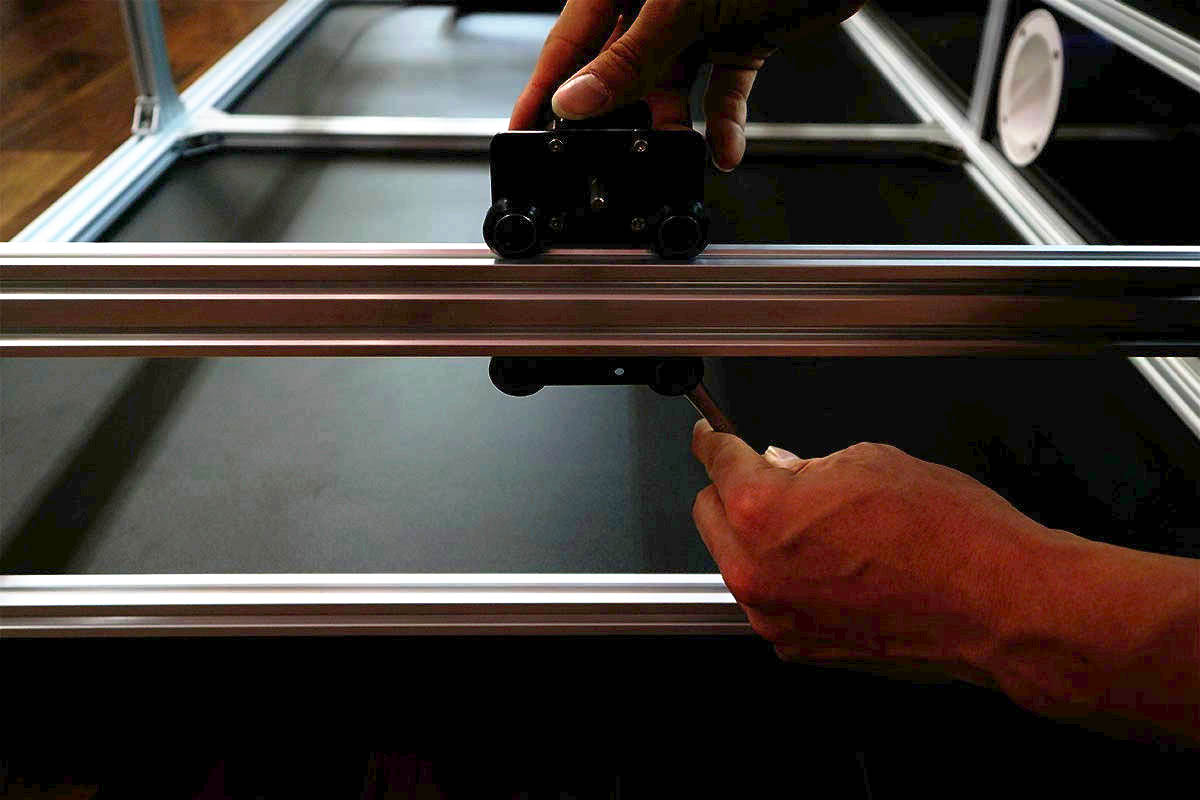

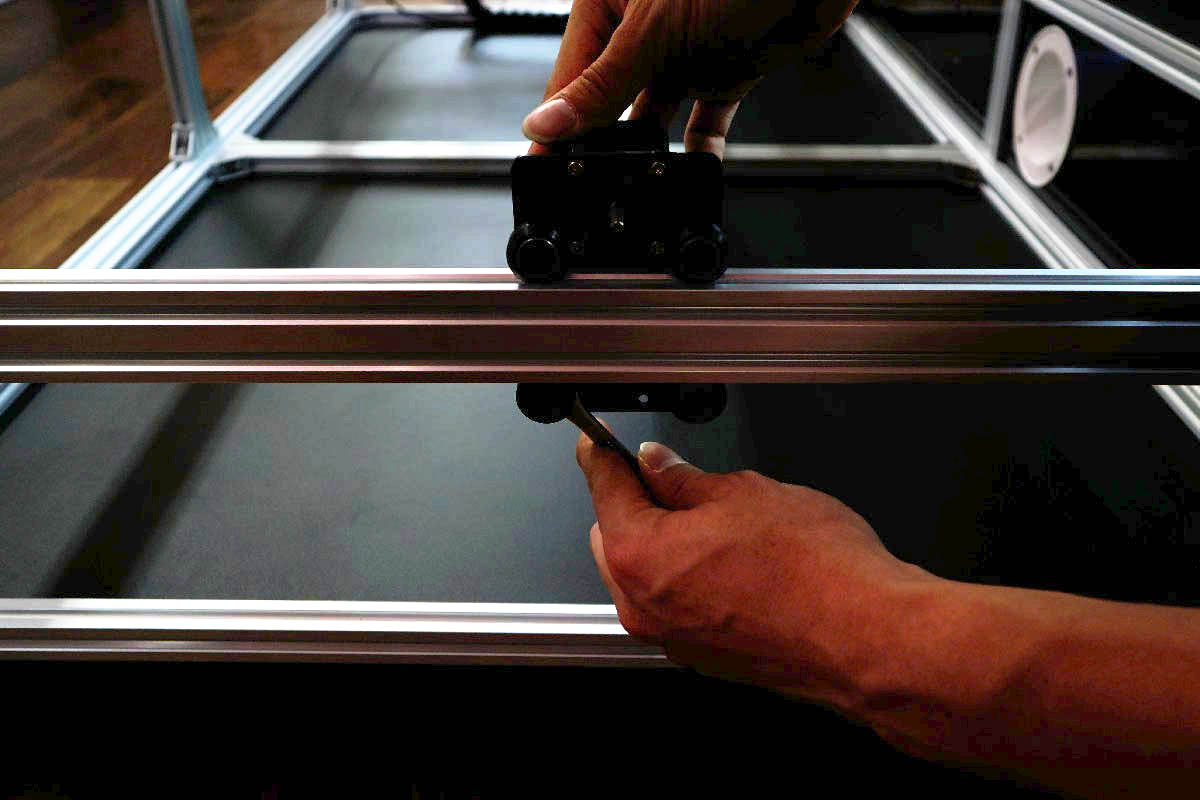

[17]wheel plate x-axisと[16]wheel plate y-axis-L/Rの各2ヶ所×3枚の計6ヶ所の調整をします。
