Inner cover取付

Inner cover取付

部品表

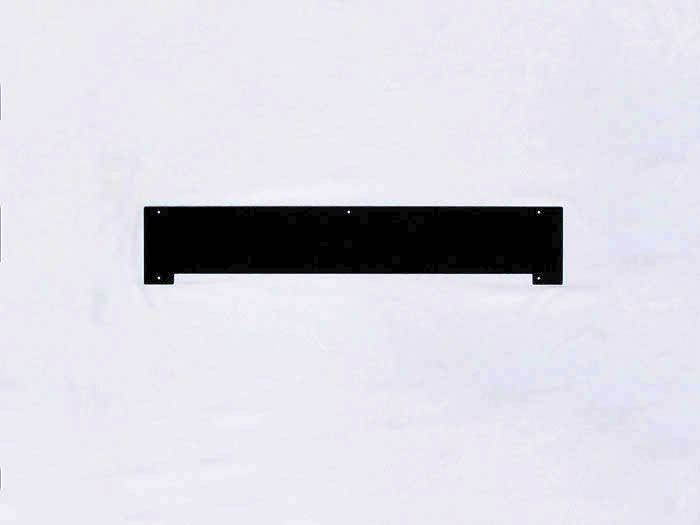

Inner-R

53

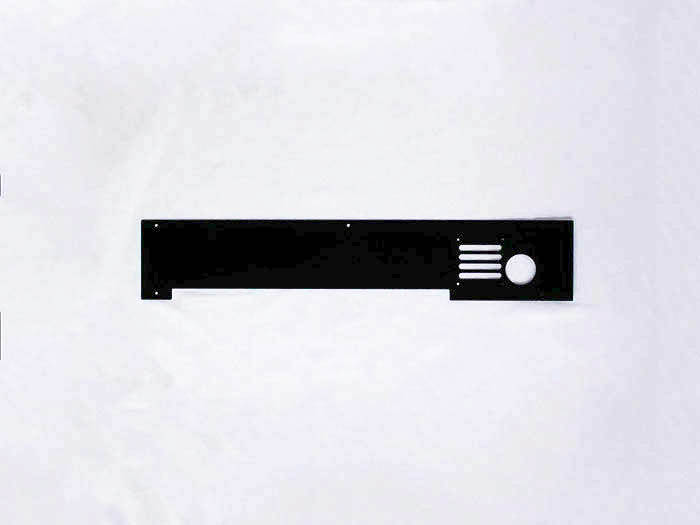

Inner-L

60

M5x8低頭ボルト

145

M5後入ナット

139






梱包No. 部品名 モデル 数量
53 Inner-R 1
60 Inner-L 1
145 M5x8低頭ボルト 10
139 M5後入ナット 10

組立図

Inner-right-assy01

01

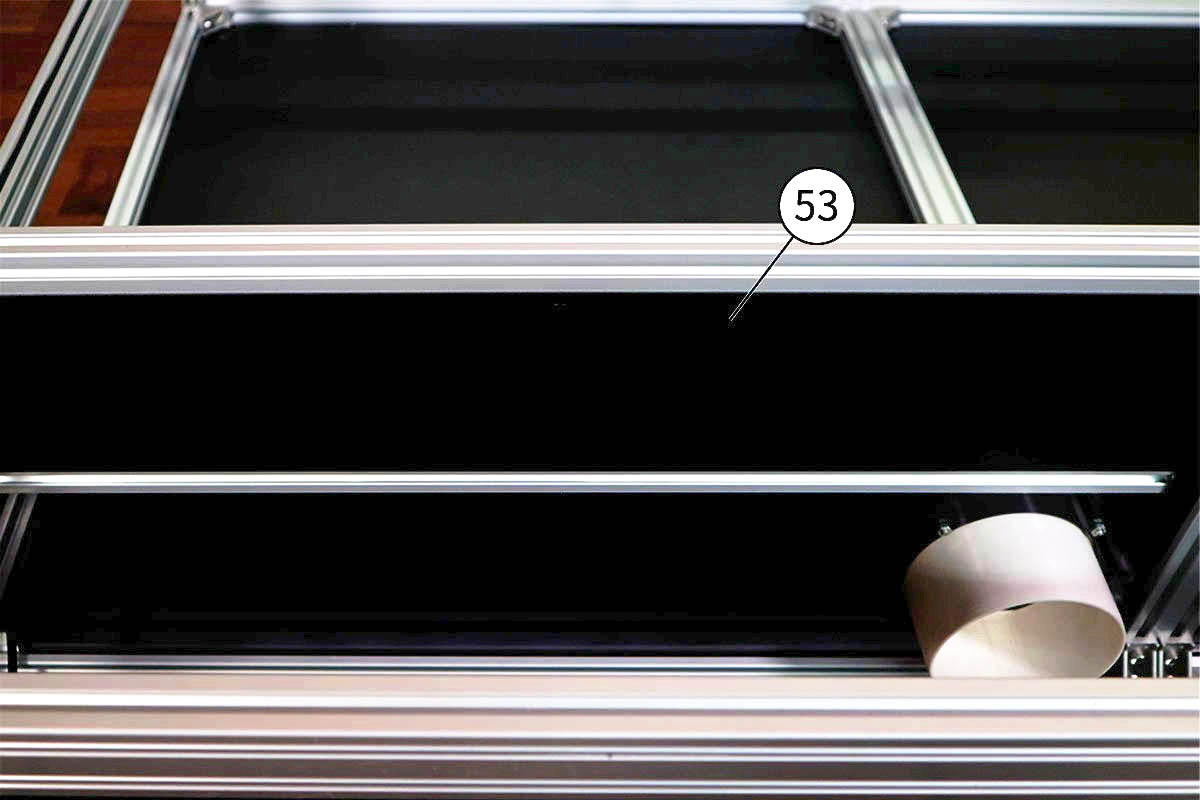

[53]Inner rightを[145]M5x8低頭ボルト5pcsと[139]M5後入ナット5pcsで本体フレームに取り付けます。
[53]Inner rightのネジ穴は工程No.3を参照ください。

Inner-left-assy01

02

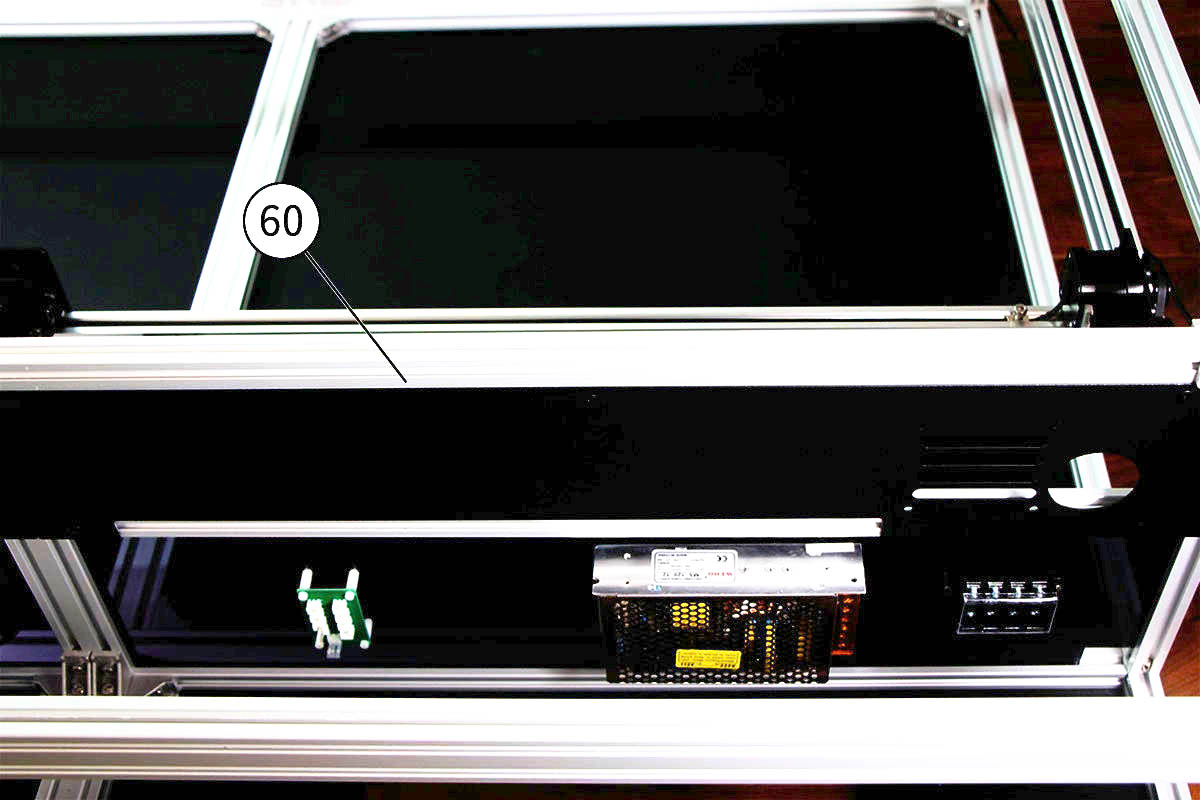

[60]Inner leftを[145]M5x8低頭ボルト5pcsと[139]M5後入ナット5pcsで本体フレームに取り付けます。
[60]Inner leftのネジ穴は工程No.3を参照ください。

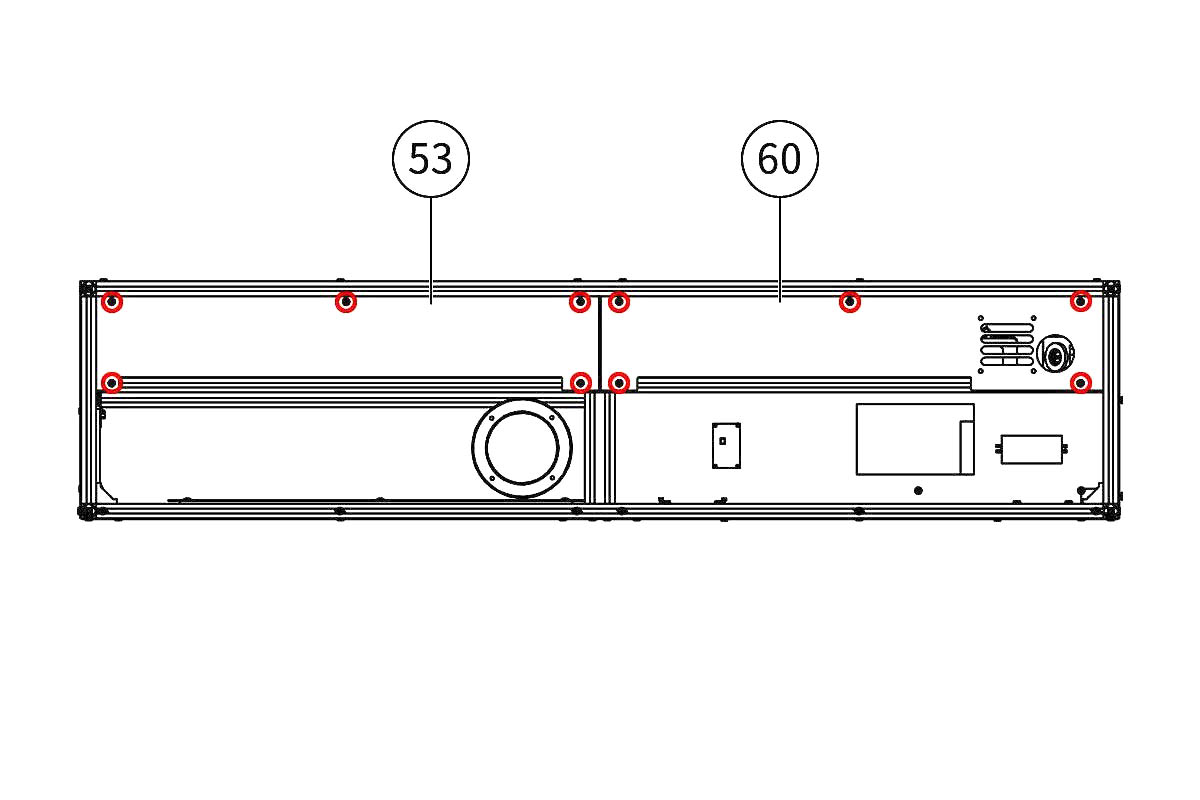

Inner-left-assy03

03

※わかりやすくするために数本のアルミフレームを非表示にしてあります。
