Cover取付
Cover取付
部品表
64
106
170
58
54
55
52
85
168
183
91
145
139
138
139
126
164
165
108
| 梱包No. | 部品名 | モデル | 数量 |
|---|---|---|---|

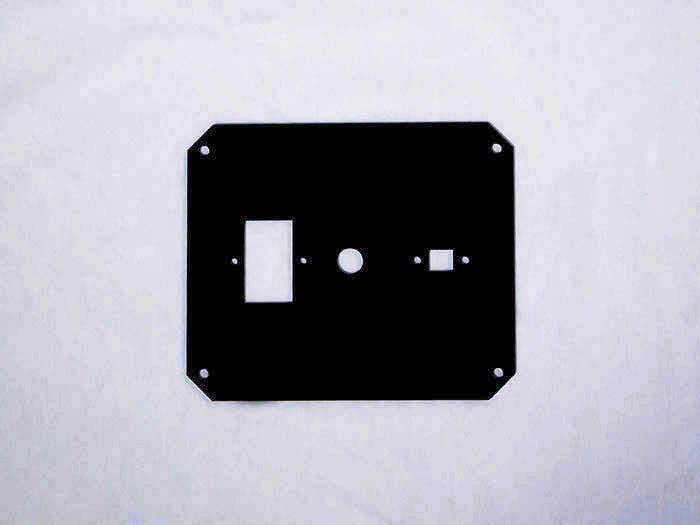

| 64 | Left(アクリル) | 1 | |

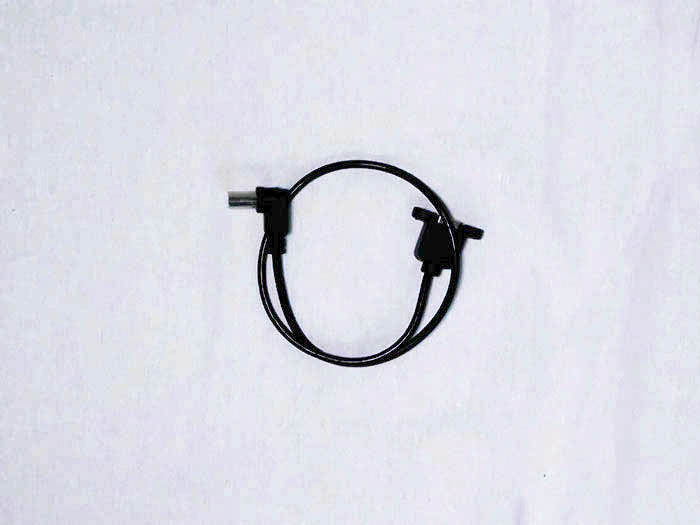

| 106 | パネルマウントUSBケーブル | 1 | |

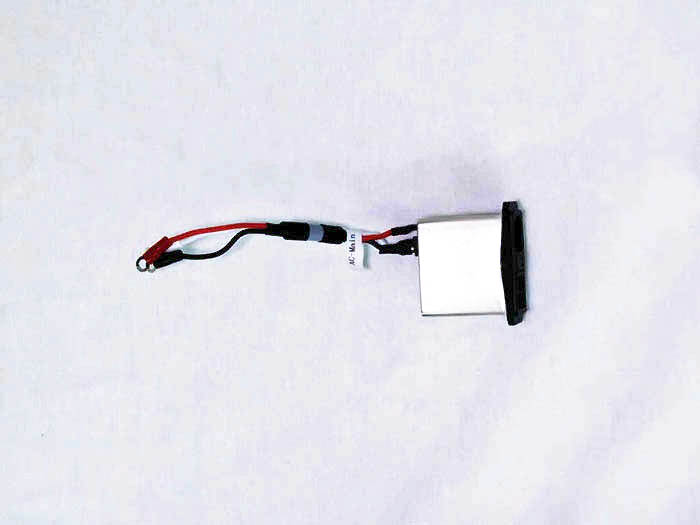

| 170 | AC-Mainケーブル | 1 | |

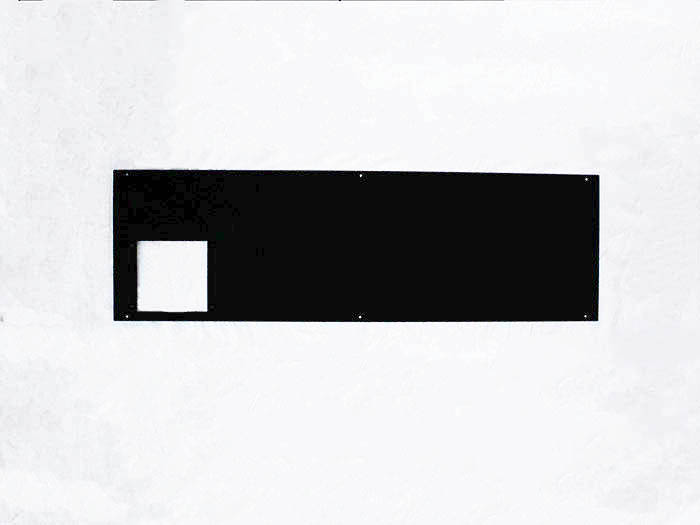

| 58 | FLD L | 1 | |

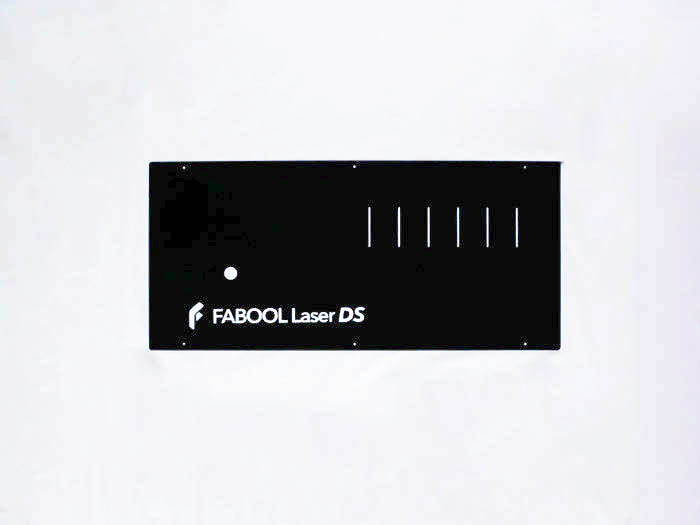

| 54 | Cover Left | 1 | |

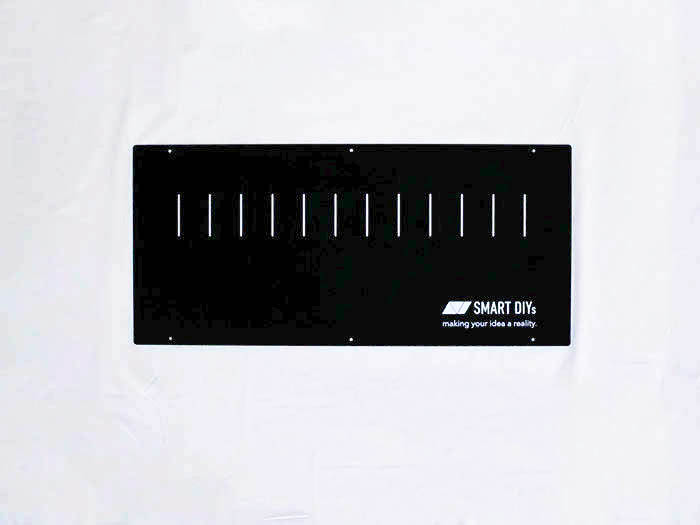

| 55 | Cover Right | 1 | |

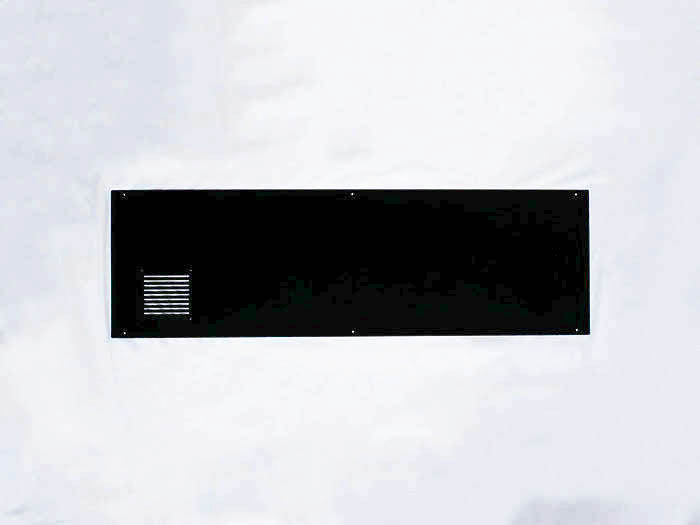

| 52 | FLD R | 1 | |

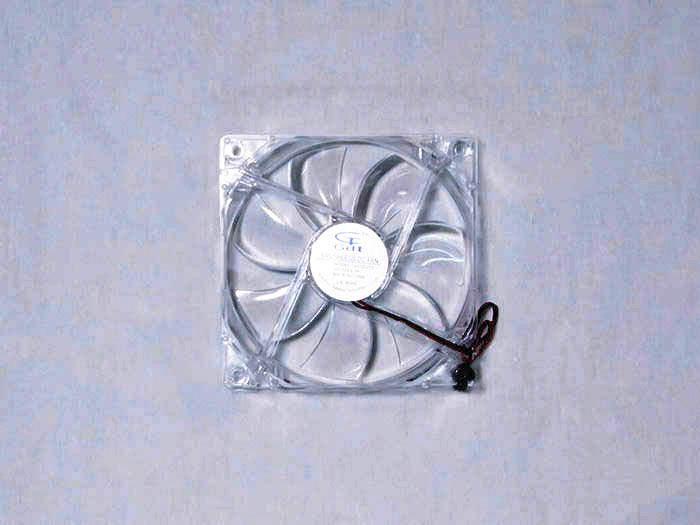

| 85 | LED DCファン | 1 | |

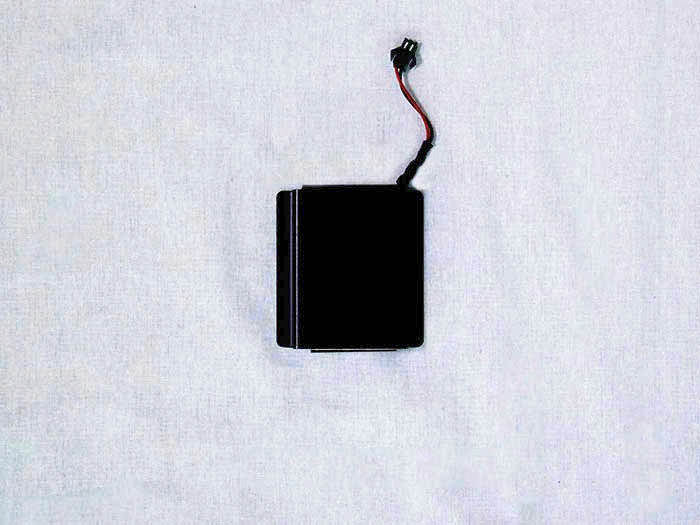

| 168 | LED assy | 1 | |

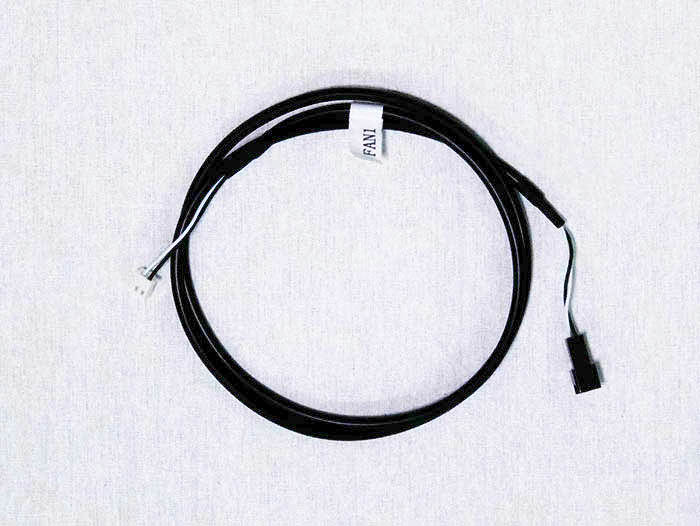

| 183 | FAN1ケーブル | 1 | |

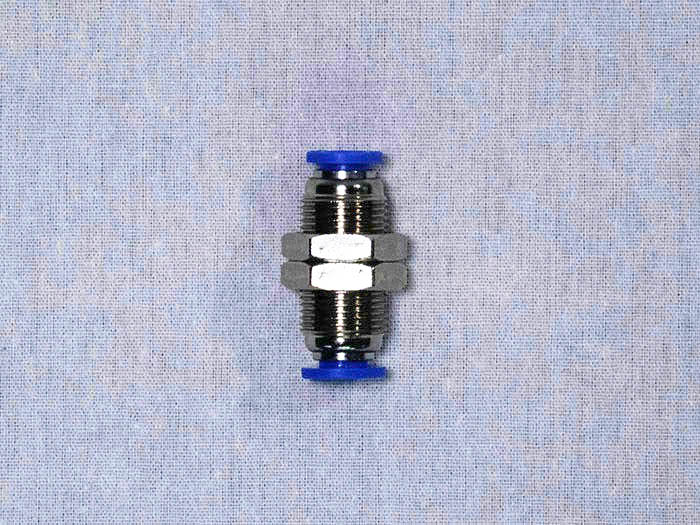

| 91 | パネルタッチコネクタ | 1 | |
| 145 | M5x8低頭ボルト | 25 | |
| 139 | M5後入ナット | 24 | |

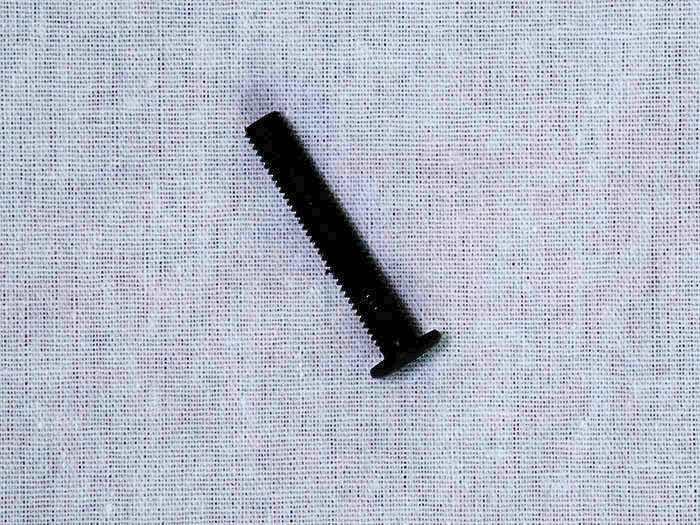

| 138 | M4x30低頭ボルト | 4 | |
| 139 | M4後入ナット | 4 | |

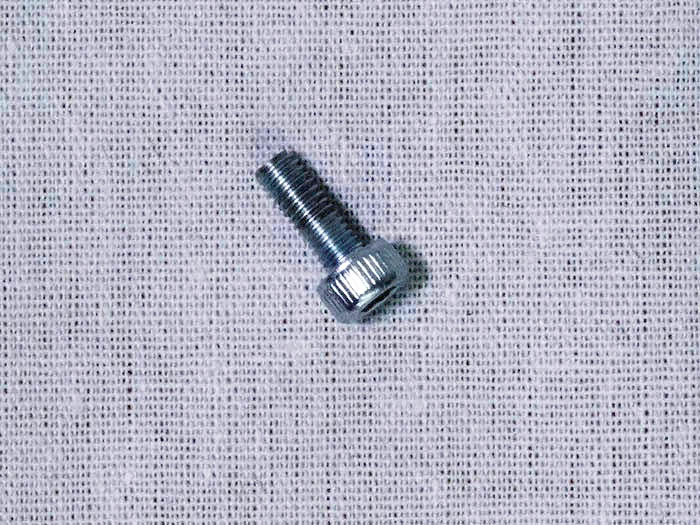

| 126 | M3x6六角穴付ボルト | 2 | |

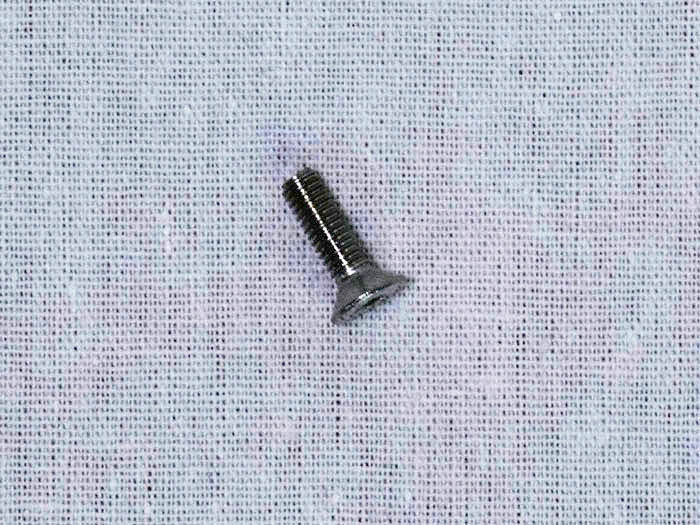

| 164 | M3x10六角穴付皿ボルト | 2 | |

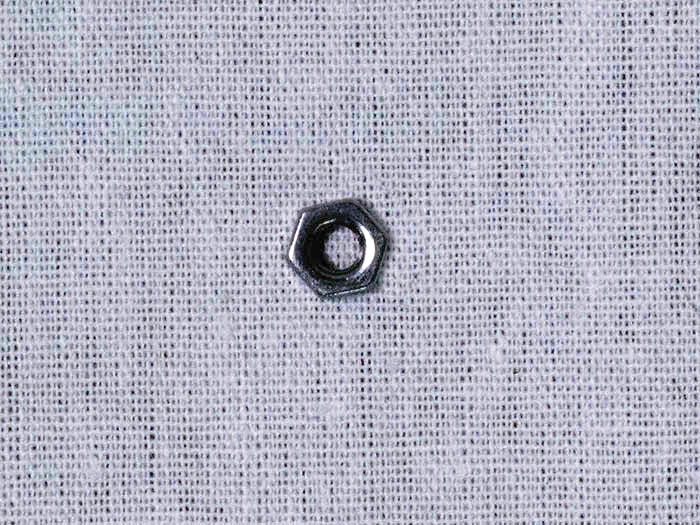

| 165 | M3ナット | 2 | |

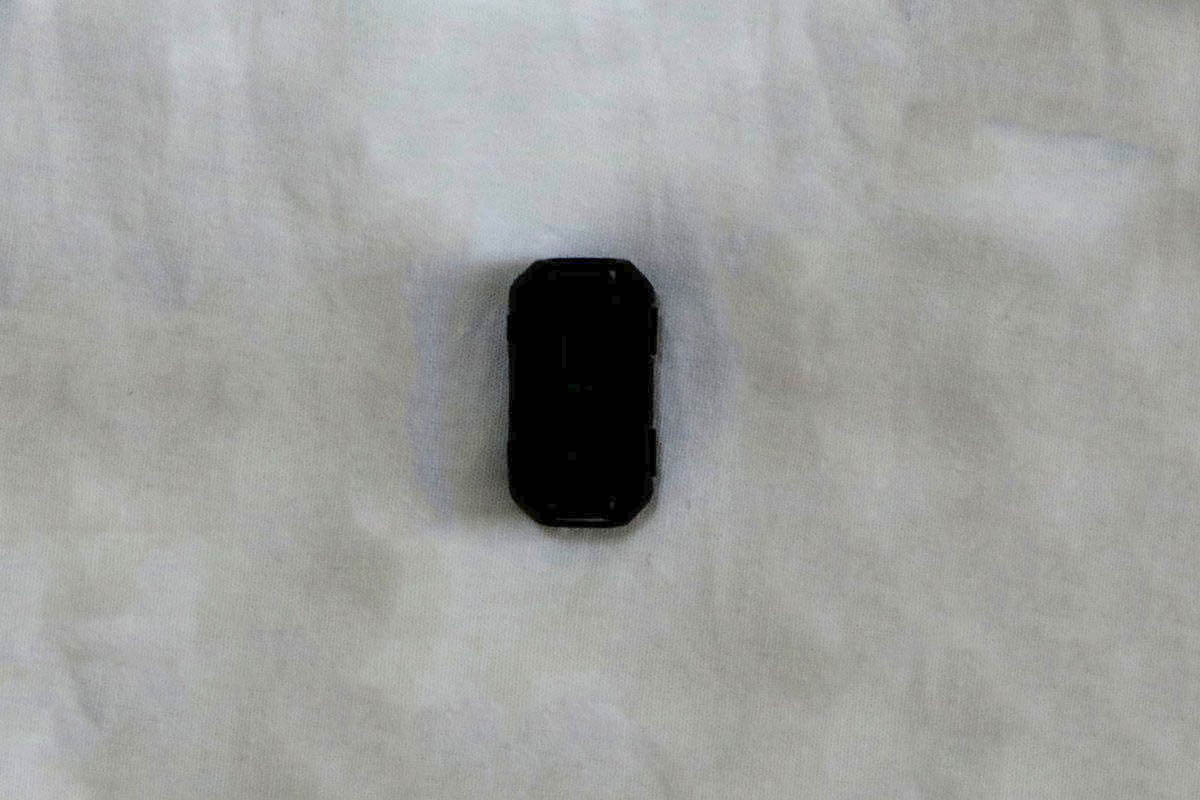

| 108 | フェライトコア | 1 |
組立図
01

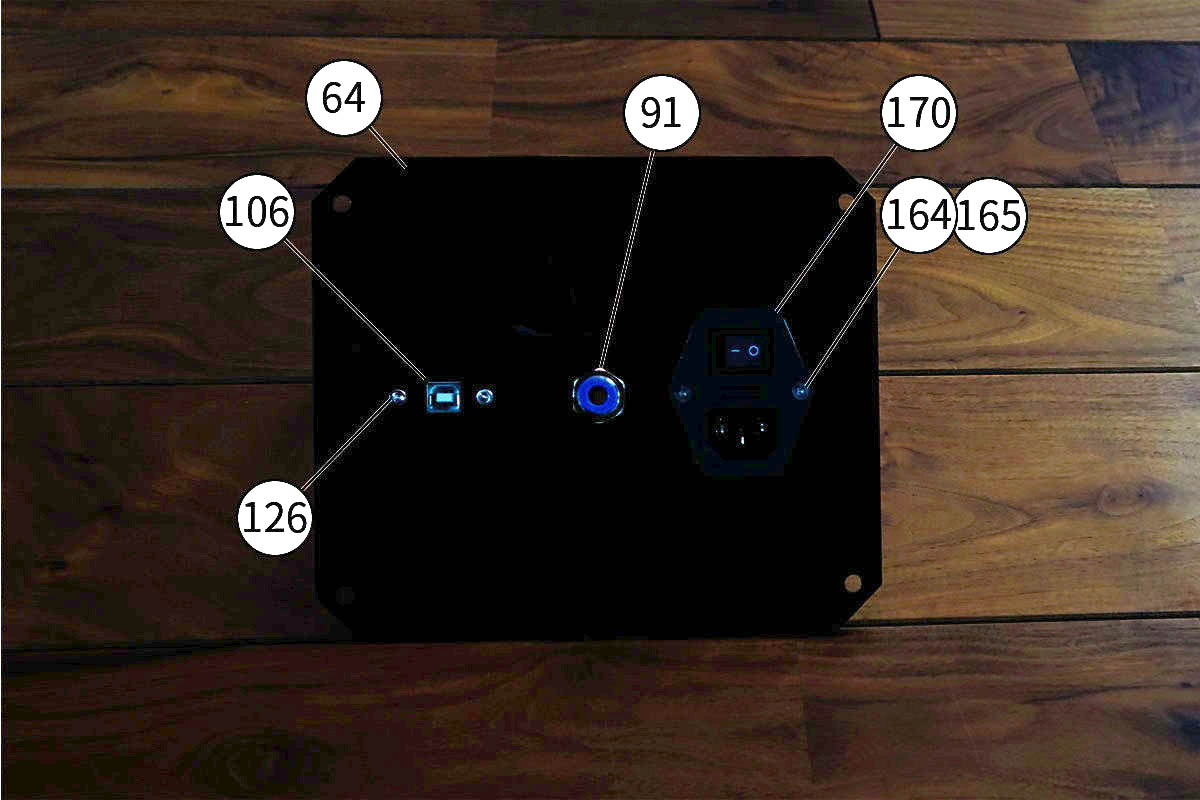

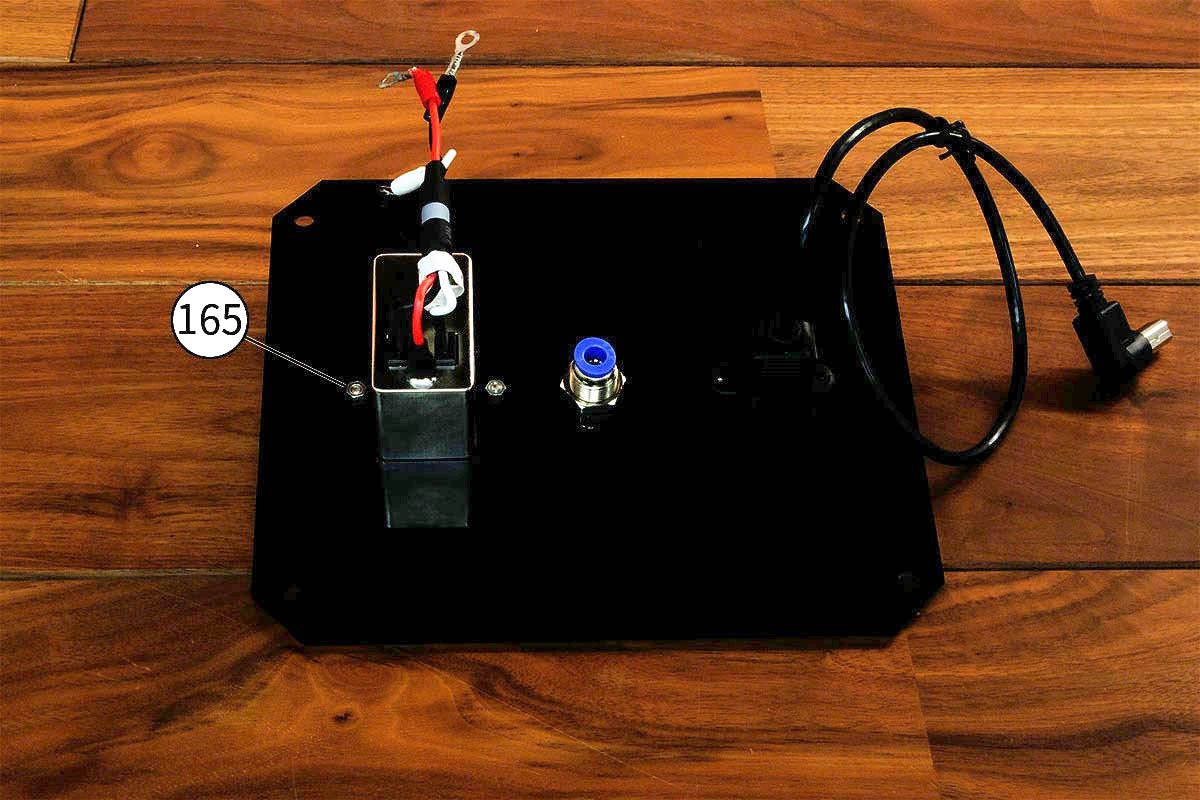

[64]Left（アクリル）に写真内の左から[106]パネルマウントUSBケーブル・[91]パネルタッチコネクタ・[170]AC-Mainケーブルを取り付けます。
[106]パネルマウントUSBケーブルを[126]M3x6六角穴付ボルト2pcsで取り付けます。
[170]AC-Mainケーブルを[164]M3x10六角穴付皿ボルト2pcsと[165]M3ナット2pcsで取り付けます。
工程No.2に裏側にナットの写真があります。
02
03

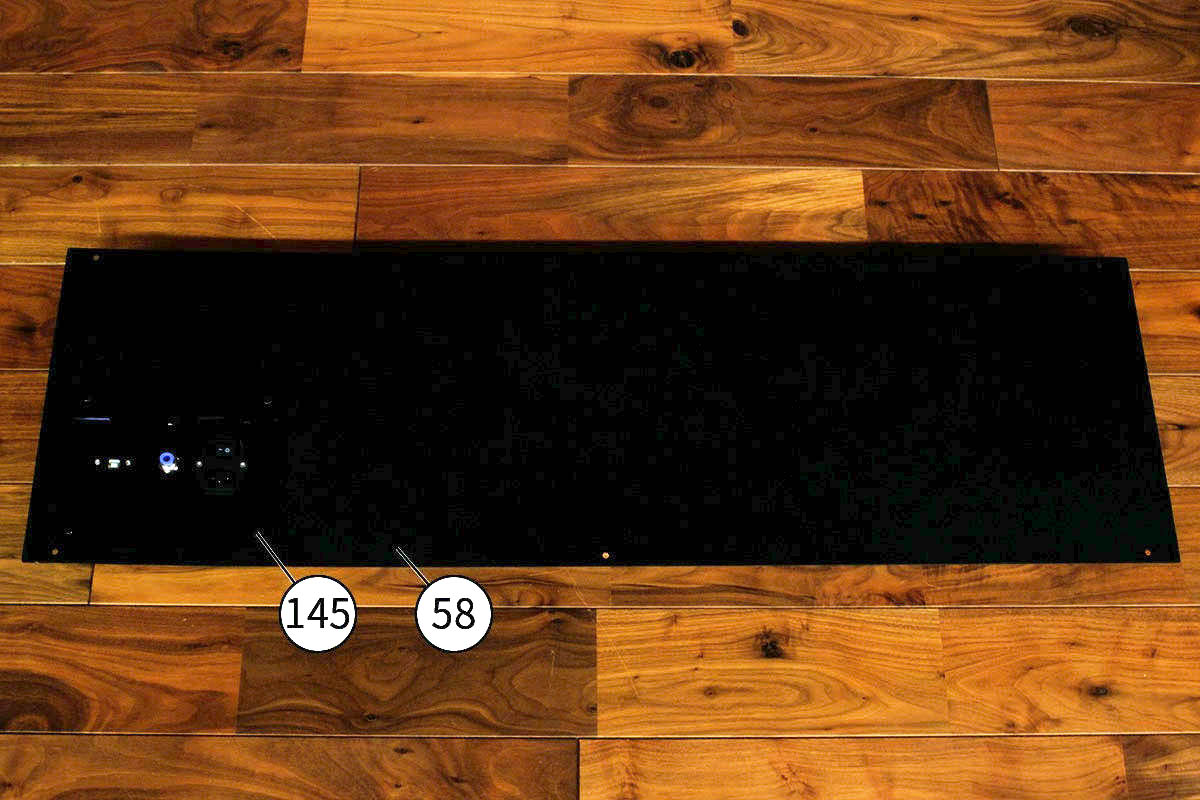

工程No.1~2で組み立てた[64]Leftを[58]FLD Lに[145]M5x8低頭ボルト4pcsで取り付けます。
04

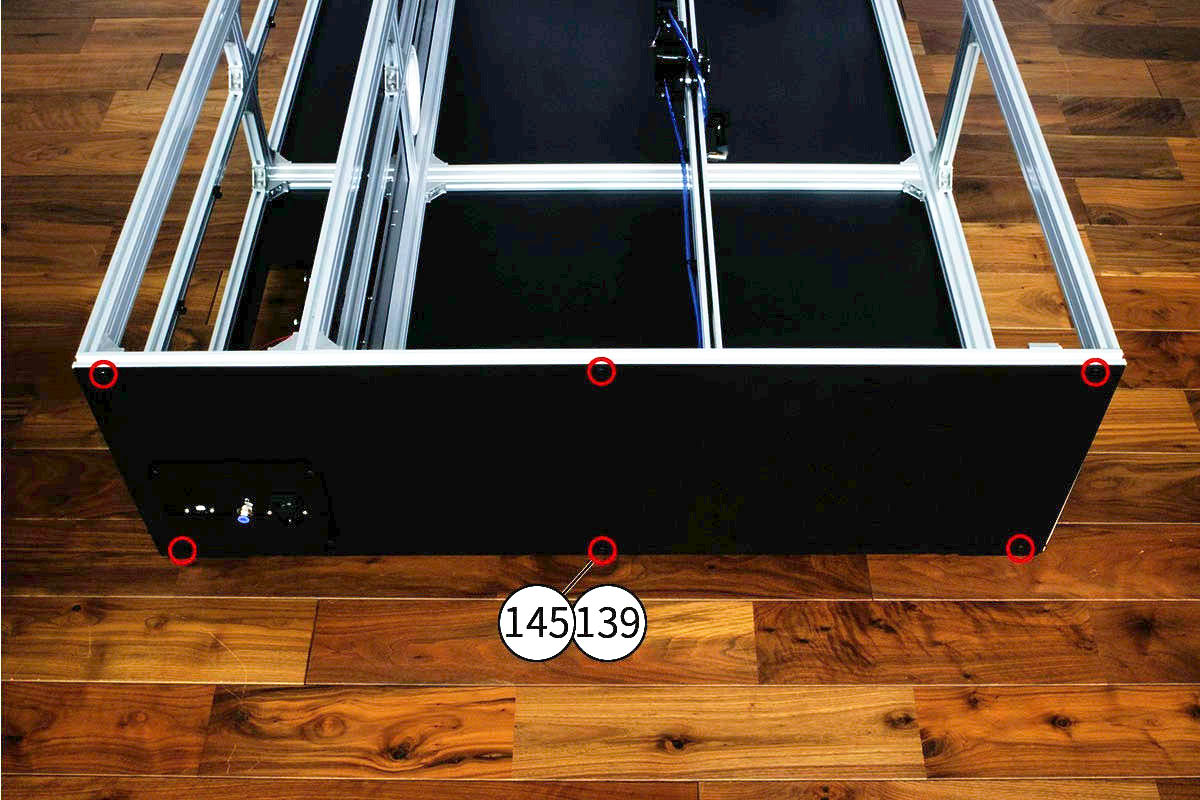

[58]FLD Lを本体フレーム左側面に[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。
写真内の赤丸印がネジ穴の位置になります。
05

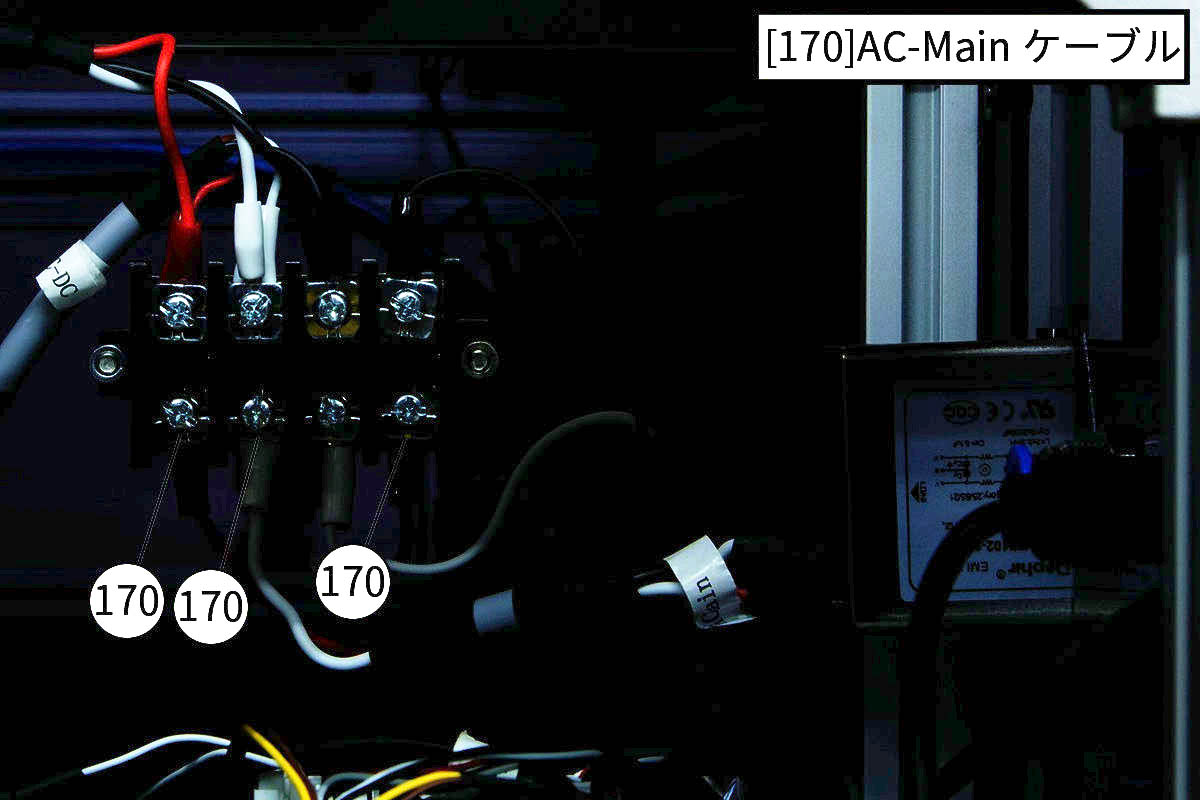

[58]FLD Lに取り付けた[170]AC-Mainケーブルの配線をします。
写真を参考にして取付位置と配線の色に注意しながら取り付けてください。
06

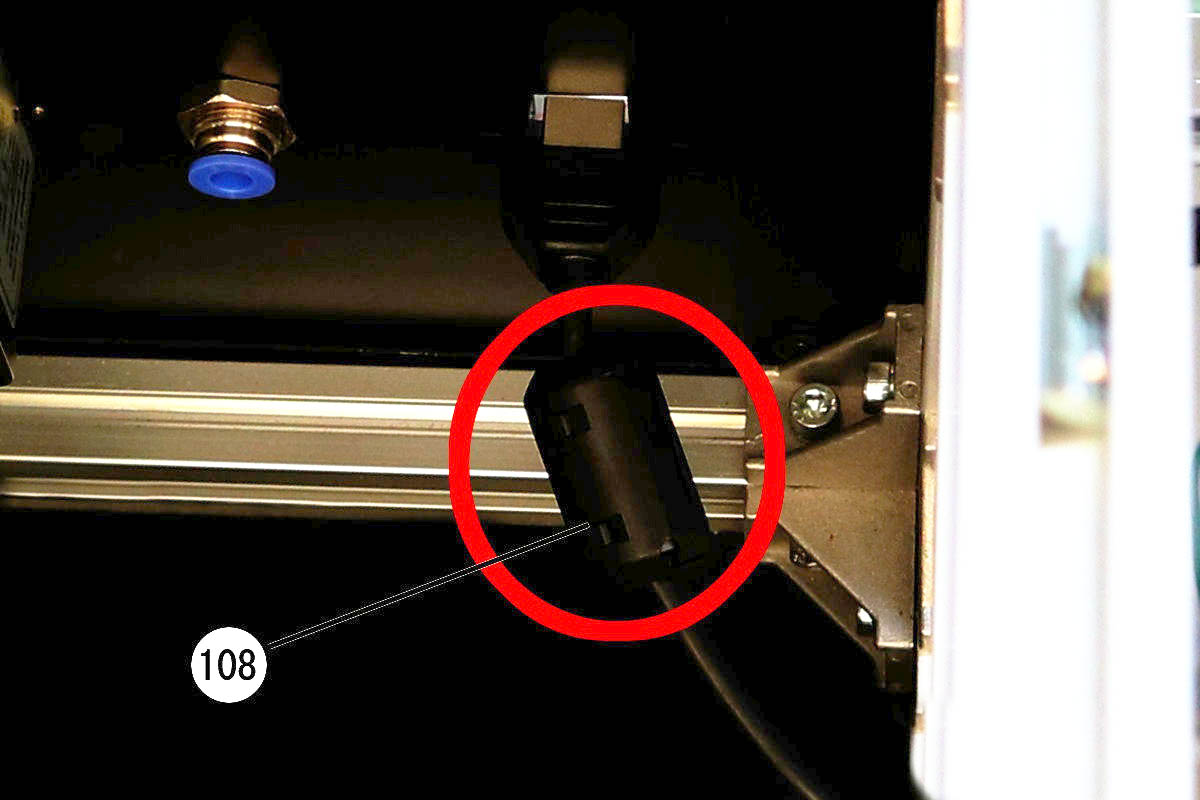

[108]フェライトコアをパネルマウントUSBケーブルに取り付けます。
07

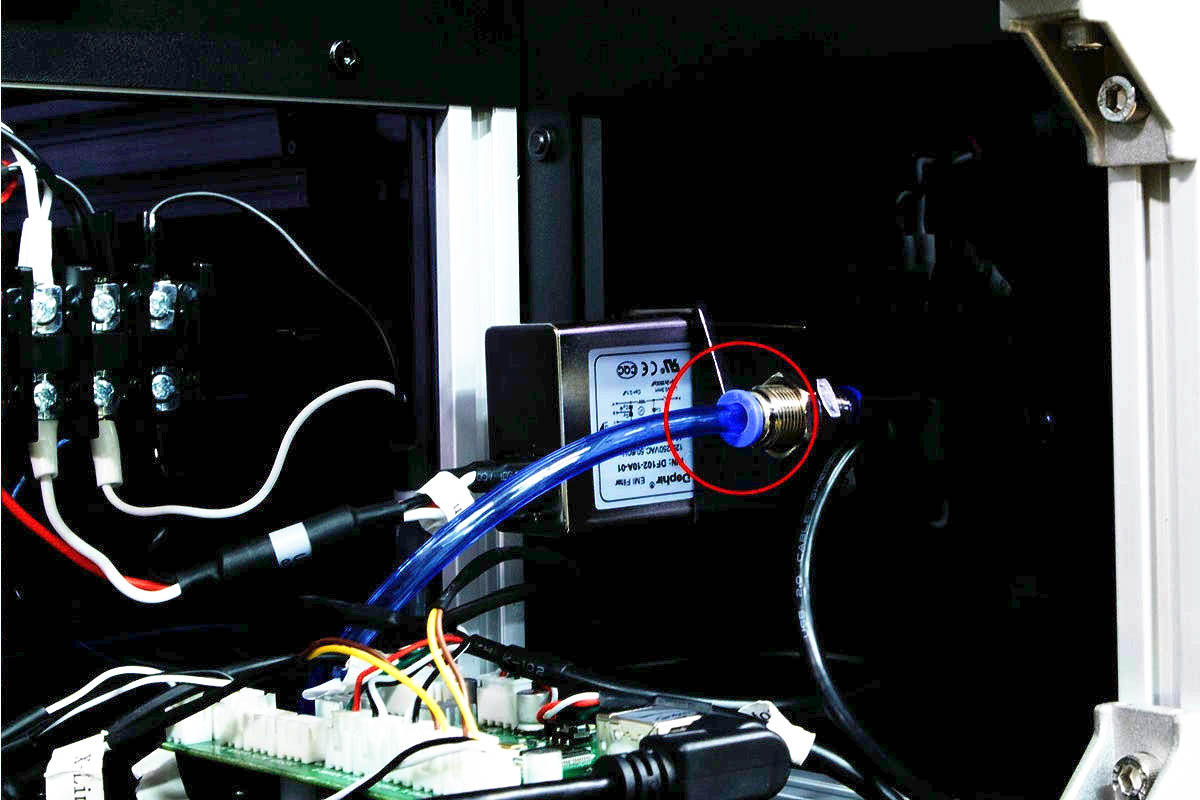

ポリウレタンチューブを赤丸印のパネルタッチコネクタに接続します。
08

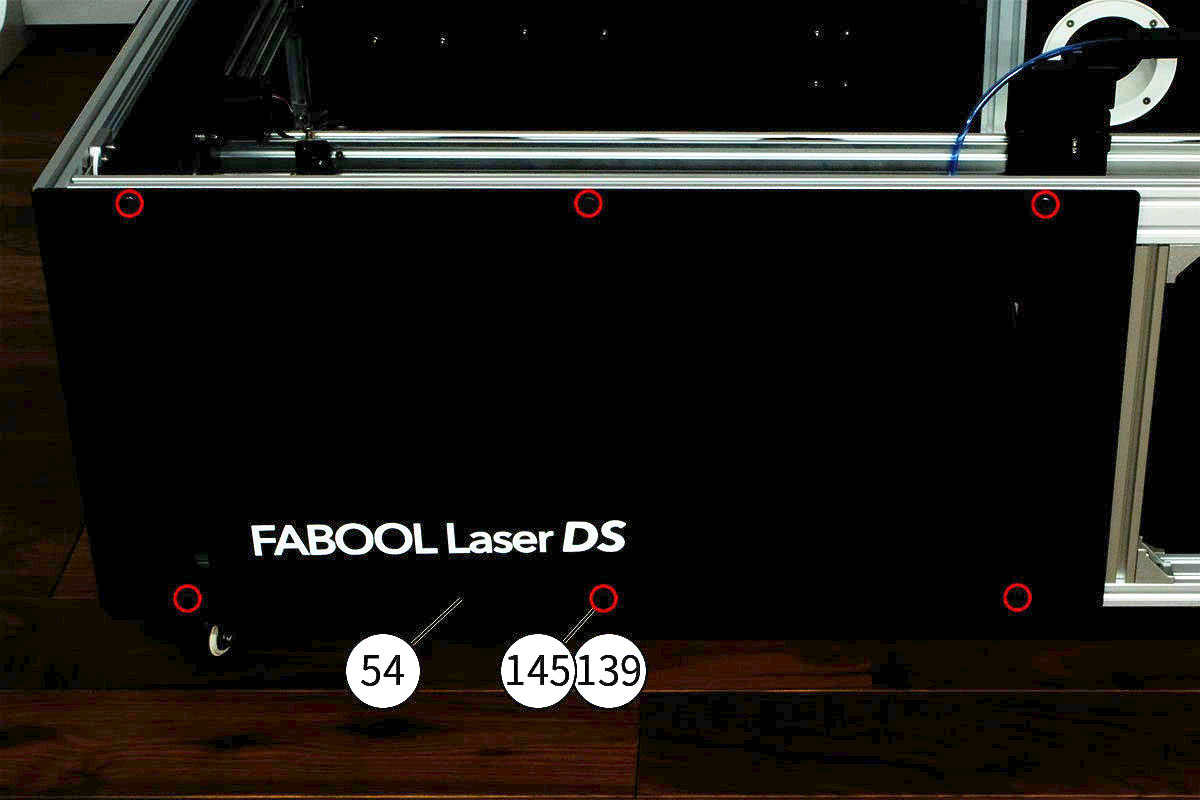

[54]Cover Leftを[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。
写真内の赤丸印がネジ穴の位置になります。
09

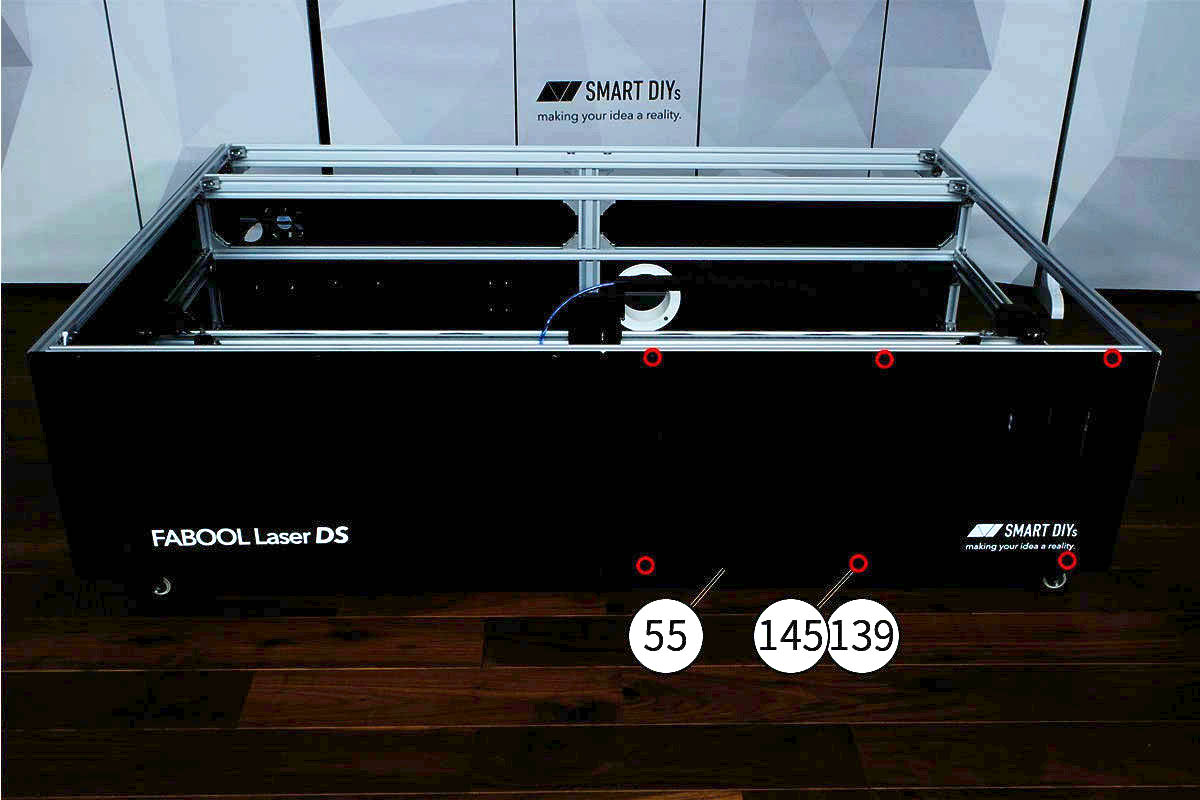

[55]Cover Rightを[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで取り付けます。写真内の赤丸印がネジ穴の位置になります。
10

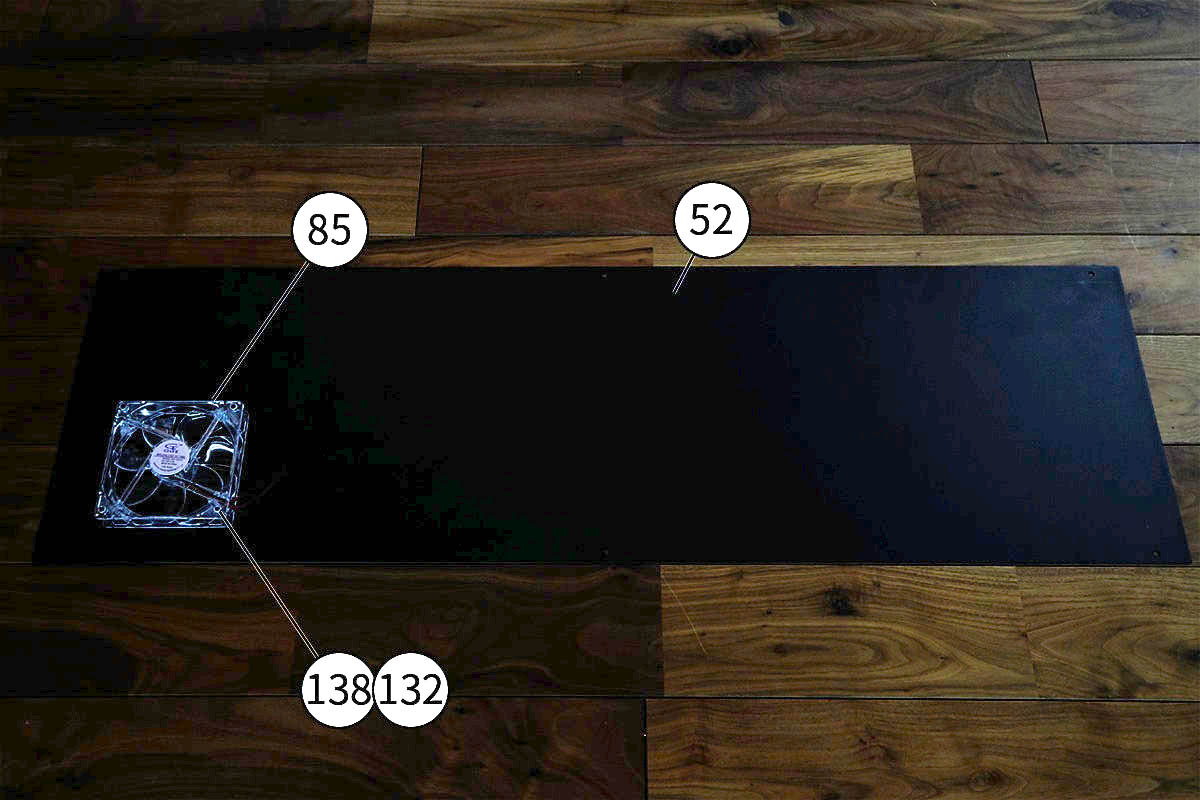

写真を参考に[85]LED DCファンを[138]M4x30低頭ボルト4pcsと[132]M4ナット4pcsで[52]FLD Rに取り付けます。[85]LED DCファンのシールが貼ってある面を上にして固定して、[132]M4ナットが内側になるように取り付けてください。
11

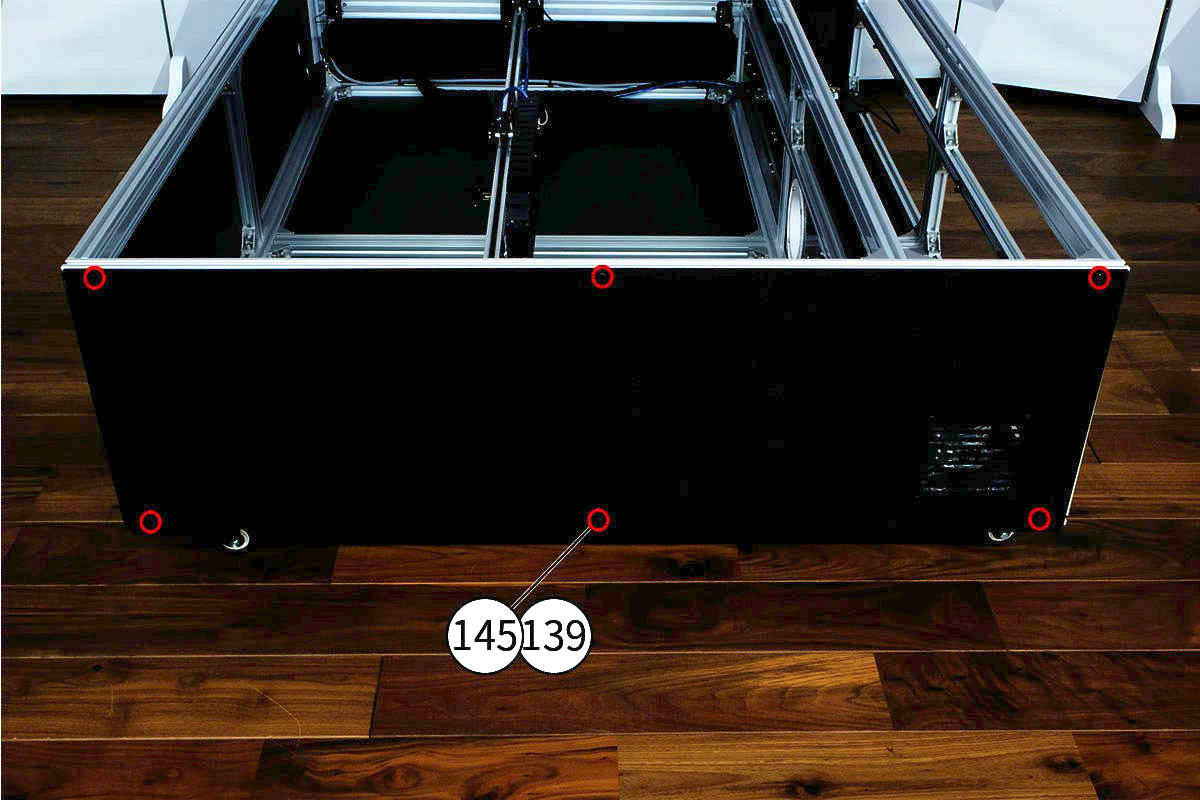

[52]FLD Rを[145]M5x8低頭ボルト6pcsと[139]M5後入ナット6pcsで本体フレーム左側面に取り付けます。写真内の赤丸印がネジ穴の位置になります。
12

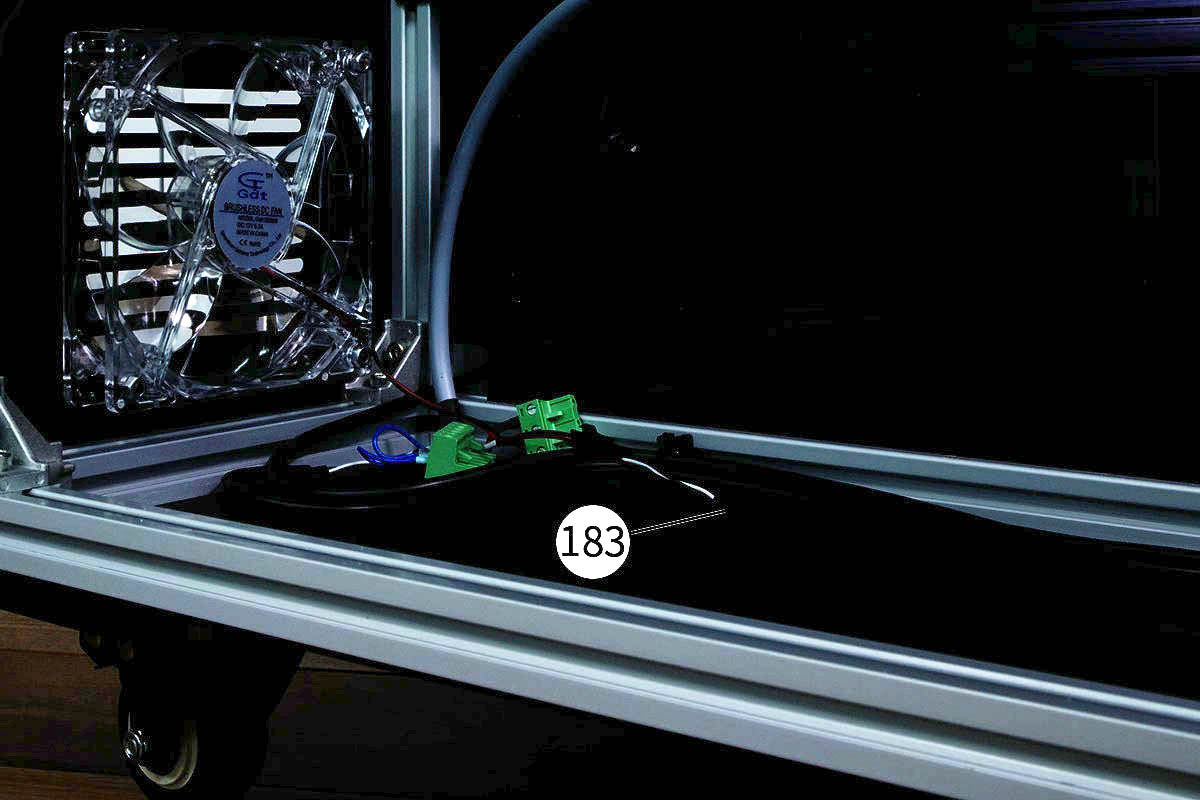

[52]FLD Rに取り付けた[85]LED DCファンに[183]FAN1ケーブルを取り付けます。
13

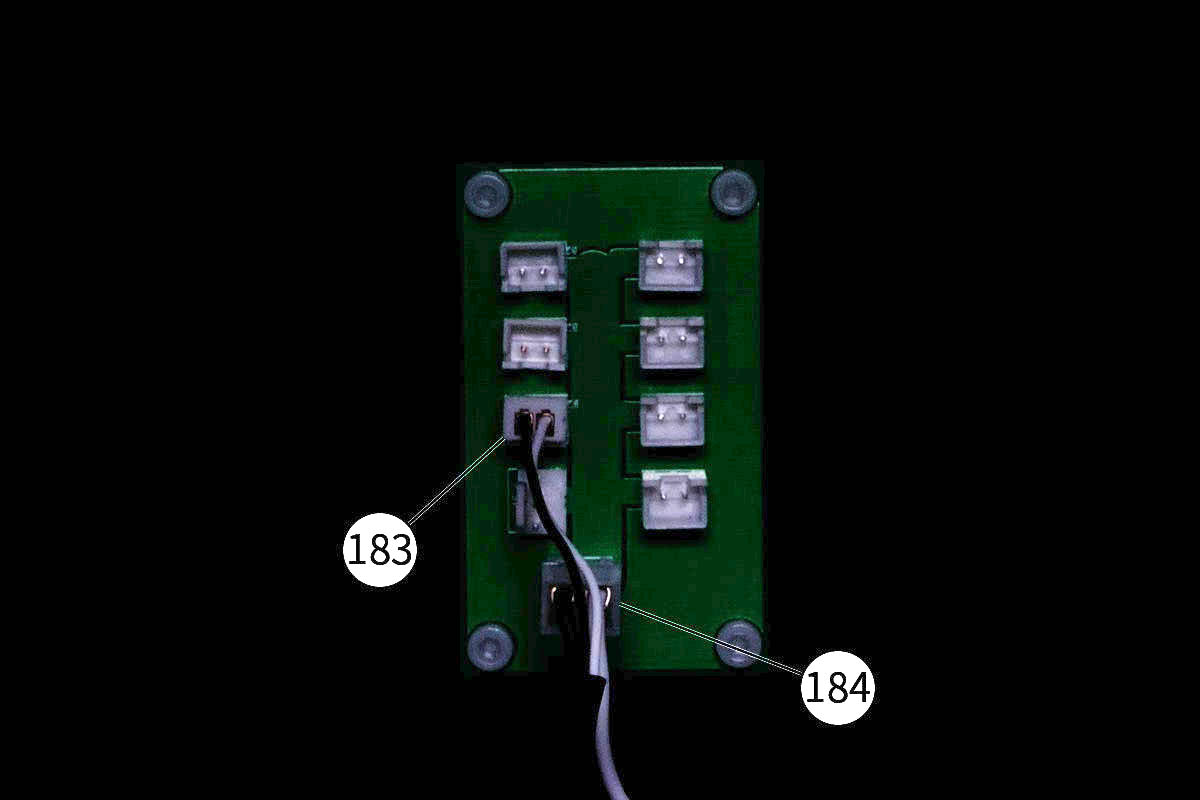

sub boardに[184]sub boardケーブルと[183]FAN1ケーブルを取り付けます。
14

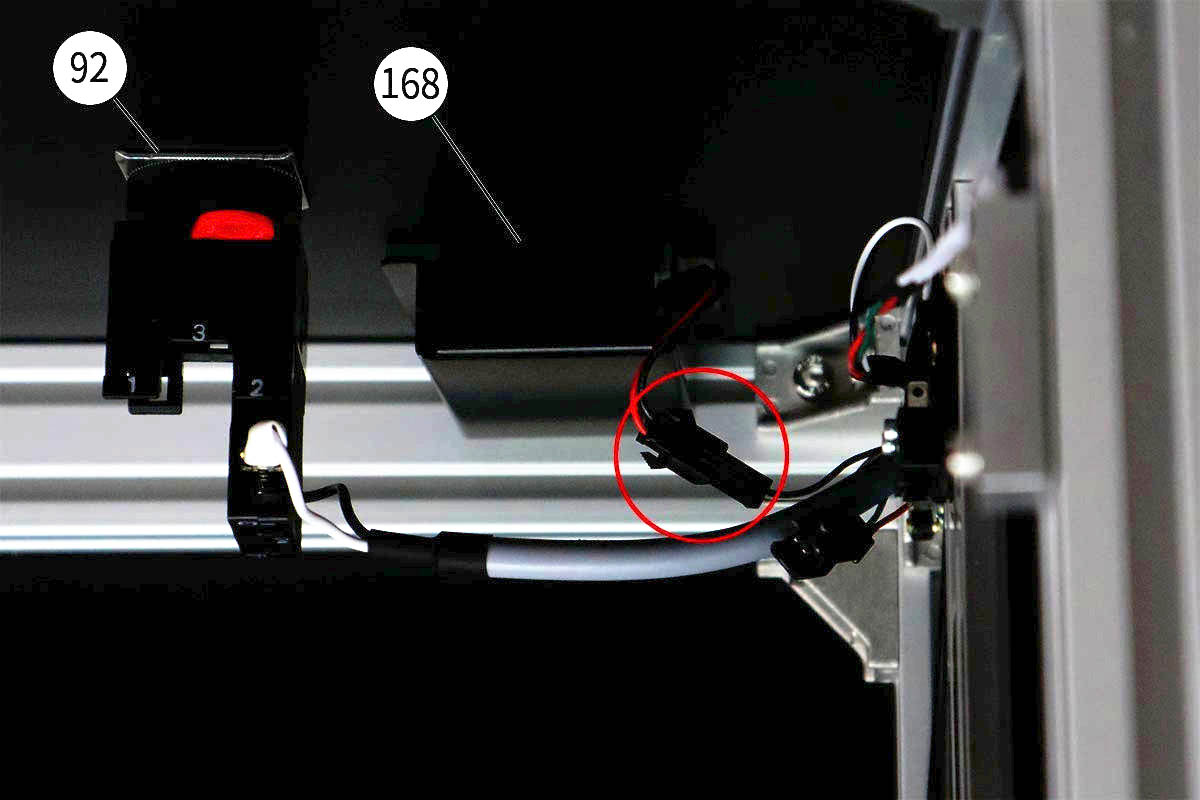

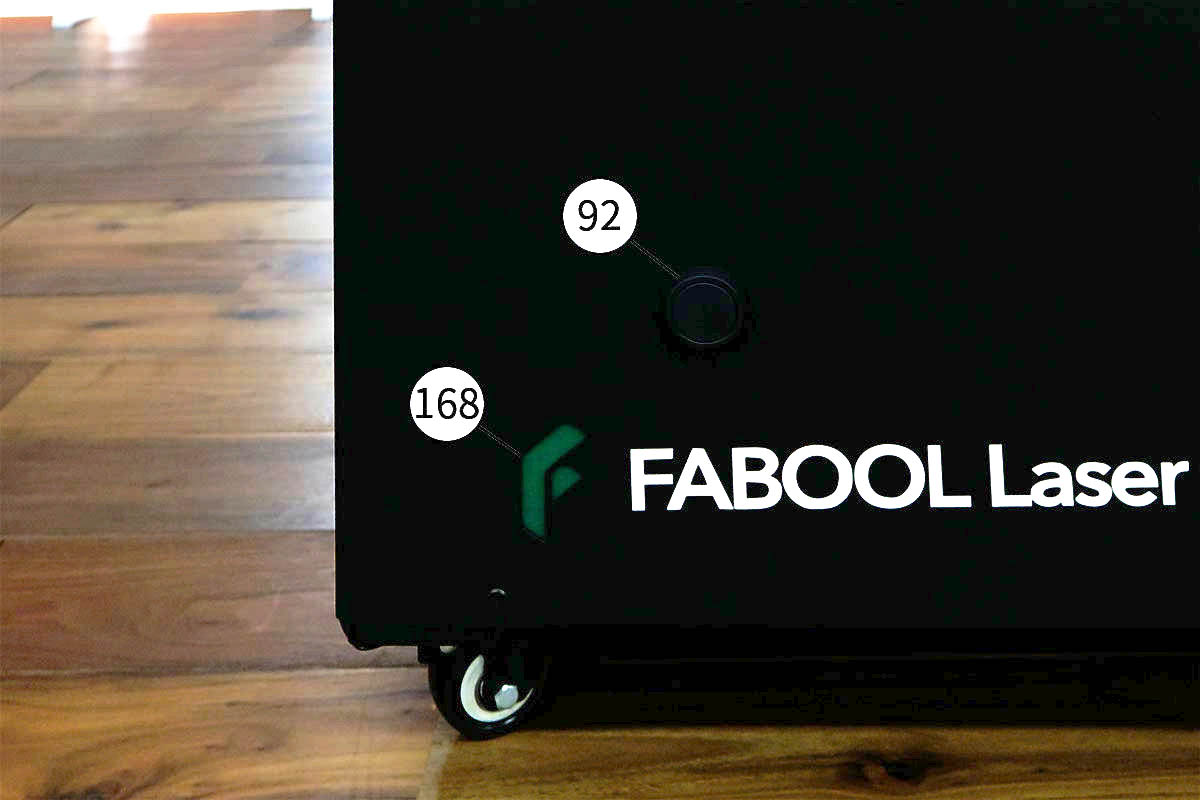

工程No.7で取り付けた[54]Cover Leftに[92]非常停止ボタン単子取付部と押しボタン部を取り付けます。
[168]LED assyに張り付けてある両面テープを使って貼り付けます。
15
[168]LED assyがFマークの穴からはみ出さないように取り付いているか確認してください。
