Top cover組立

Top cover組み立て

部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット


部品 数量

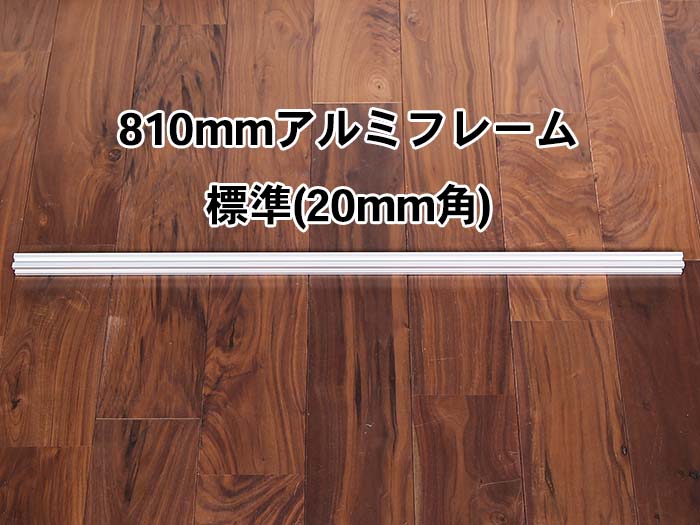

810mm アルミフレーム 標準 20mm角 2

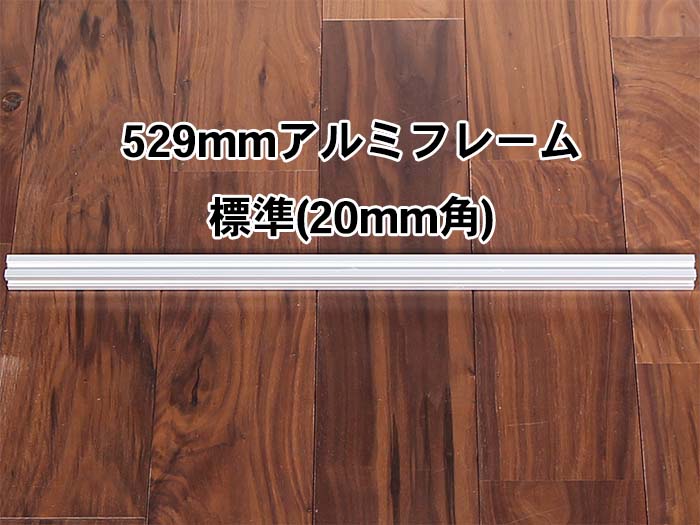

529mm アルミフレーム 標準 20mm角 3
直角ブラケット 6
M5×8 六角穴付ボルト 12
M5×8 低頭ボルト 6
M5 Tナット 26

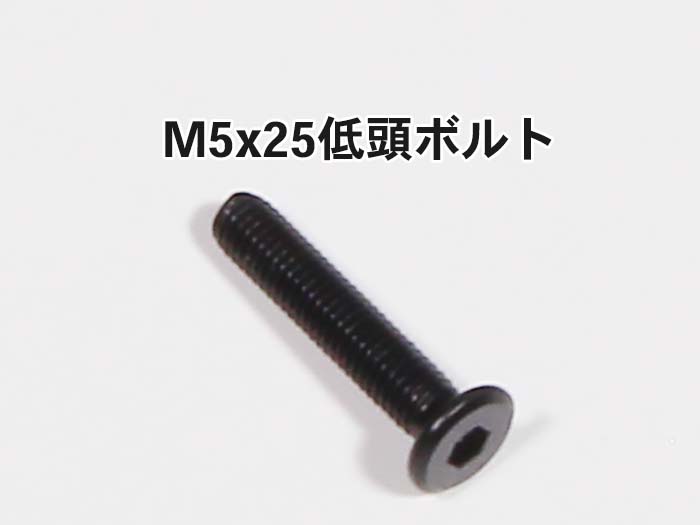

M5×25 低頭ボルト 4
M5×12 六角穴付ボルト 2
M5×8 六角穴付皿ボルト 4
M5 ワッシャー 4

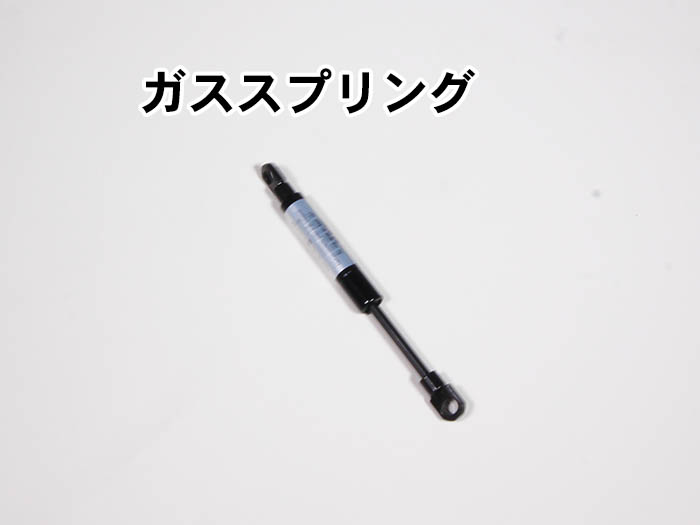

ガススプリング 2



フレーム組立

写真のようにアルミフレームを組み立てます。
直角ブラケット、M5 Tナット、M5×8 六角穴付ボルトを使用します。
(※真ん中の529mmアルミフレームは仮止めしておき、後工程で位置調整します。)

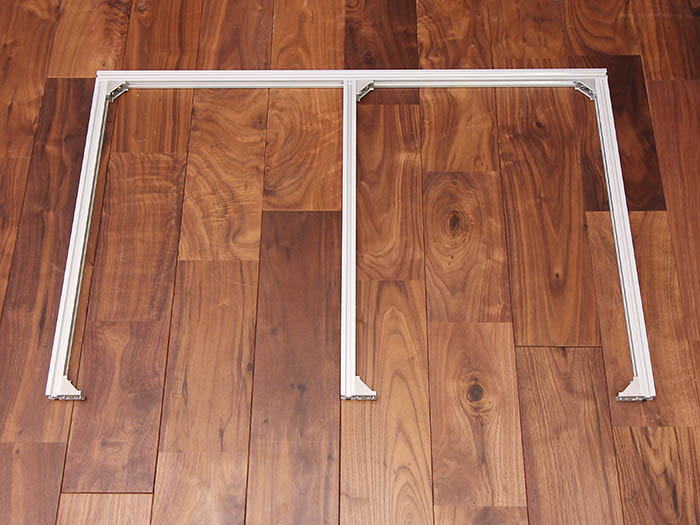

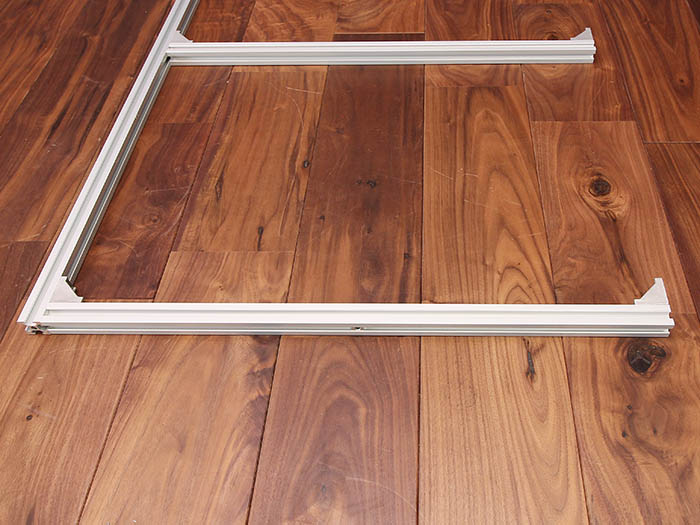

真ん中フレーム仮止め

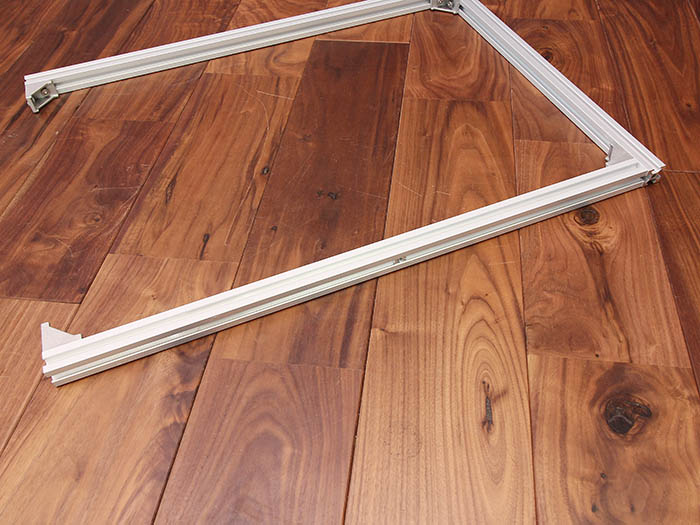

フレームの左右の外側それぞれにM5 T nutを1個ずつ入れておきます。
右フレーム外側面


左フレーム横アングル


最後のフレームを取り付けます。

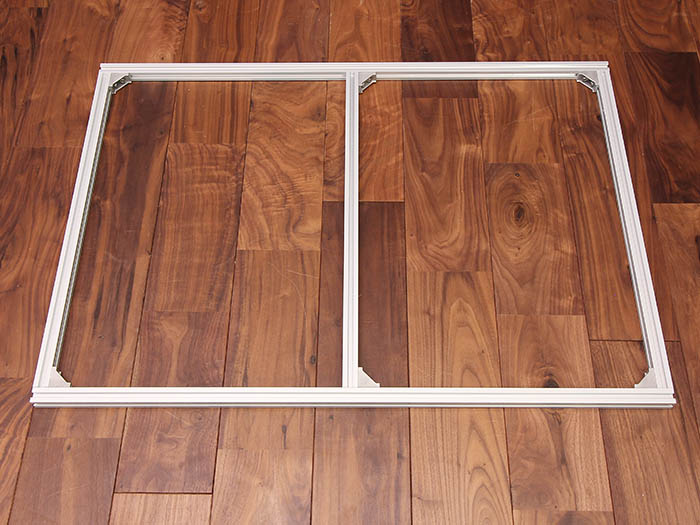

フレーム組立完了後上アングル


次に、上工程で組み立てたフレームを蝶番に取り付ける。

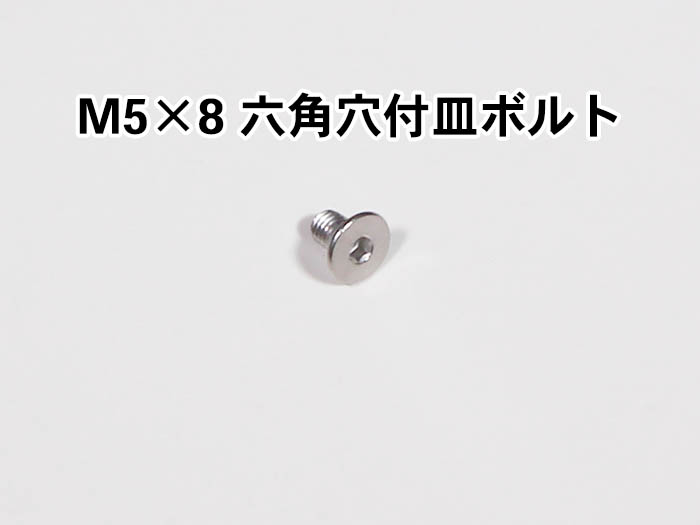

M5×8 六角穴付皿ボルトを使用します。
(※フレームが本体の中心に来るようにしてください。)

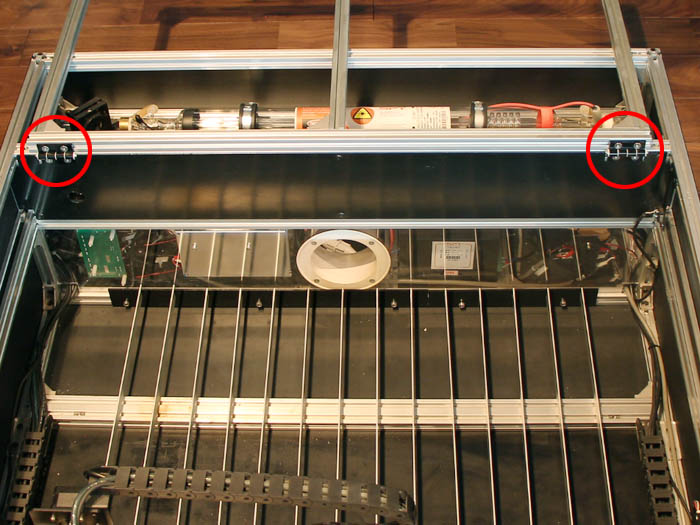

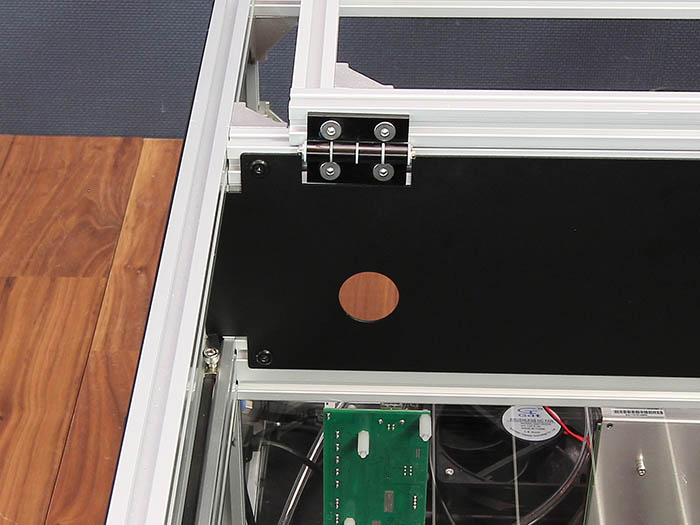

蝶番に装着


装着完了正面

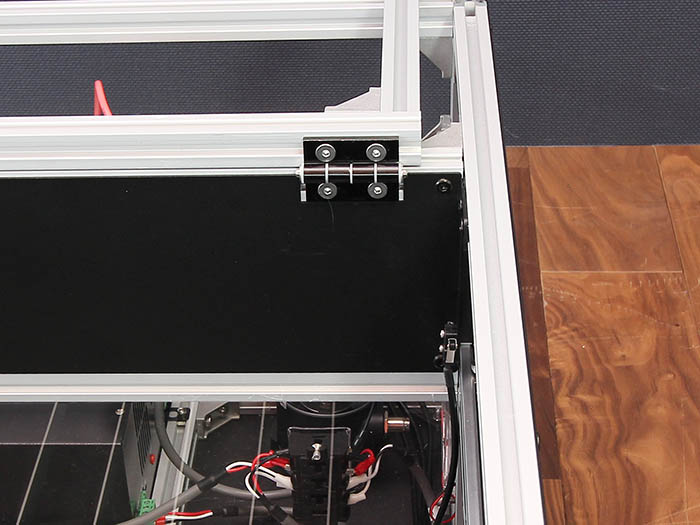

左側蝶番


本体上方アングル


ガススプリング取り付け

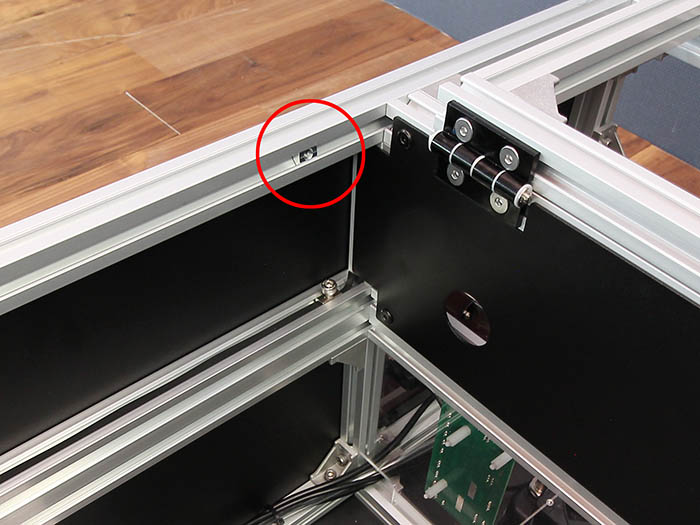

本体フレーム上部の内側にあらかじめ入れておいたM5 Tナットを使用します。(両側)
本体上部フレーム内側

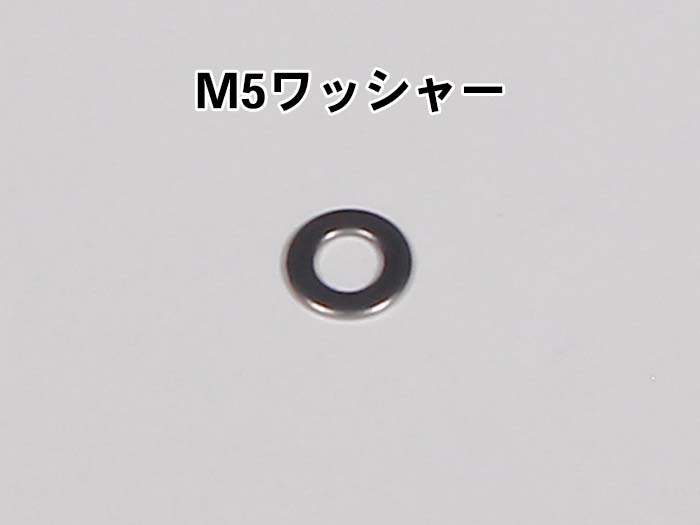

写真の通りにM5×25 低頭ボルト、M5ワッシャー、ガススプリングを通します。
ガススプリング取り付け部品順番


M5 Tナットに固定します。

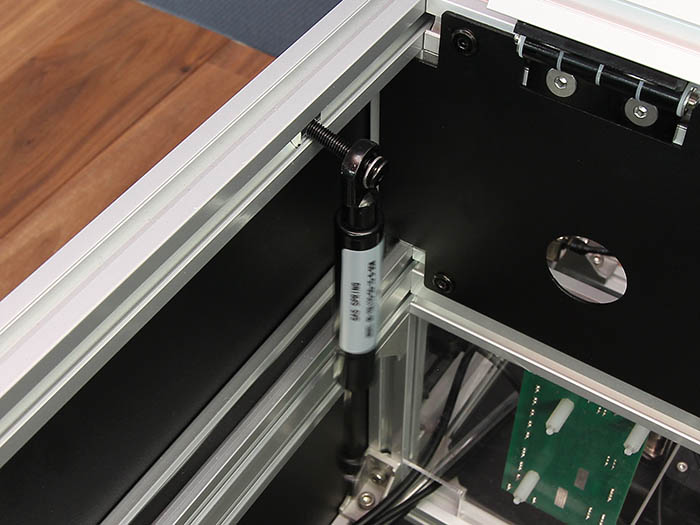

ナットに固定


ガススプリングの反対側をTop coverフレームに固定します。
ガススプリングの取り付け位置は、写真を参考に扉が完全に閉まるように調整してください。

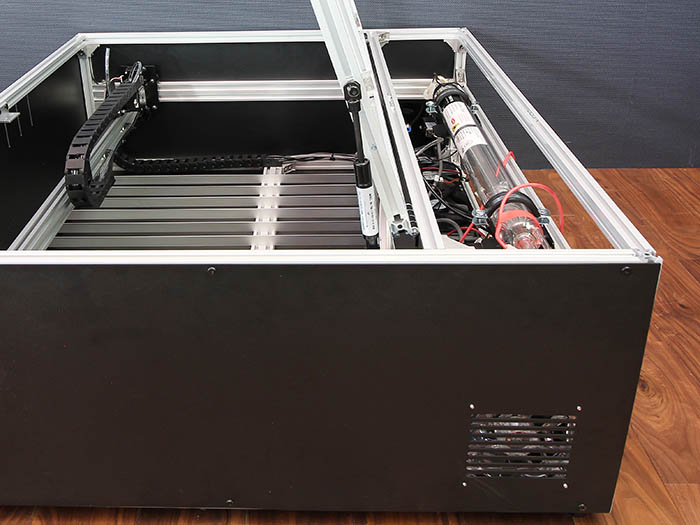

本体左側

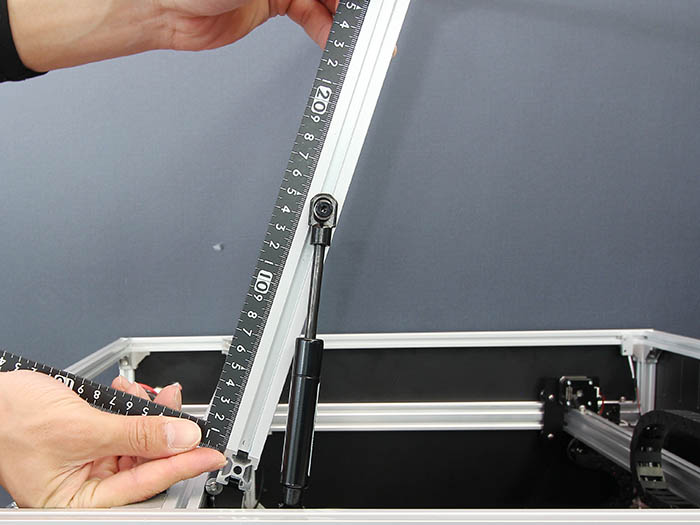

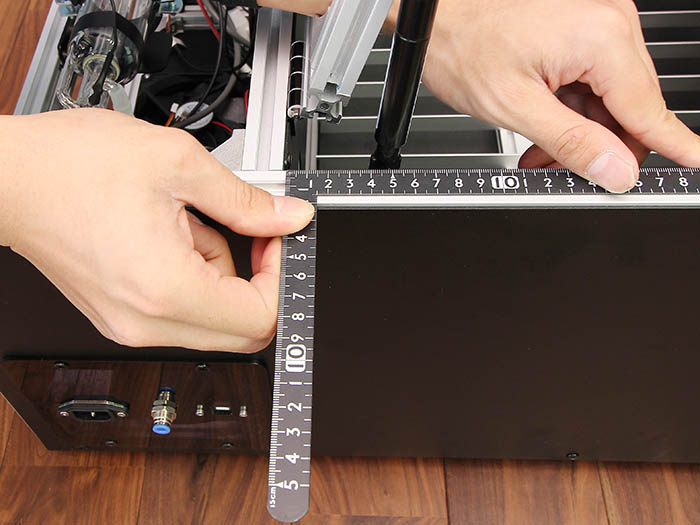

ガススプリングとフレーム間長さ


反対側も同様の位置に固定します。
反対側アングル


Top cover取り付け


写真を参考に、Top cover2枚を、予め入れてあるM5 T nutとM5×8 低頭ボルト6個で固定します。
Top cover2枚

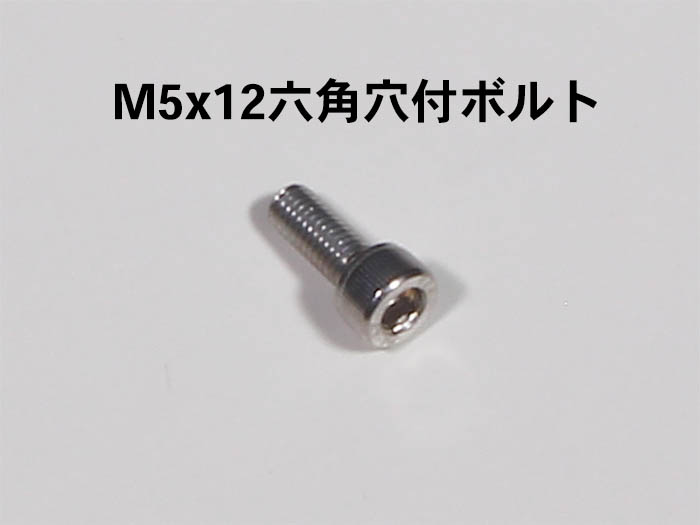

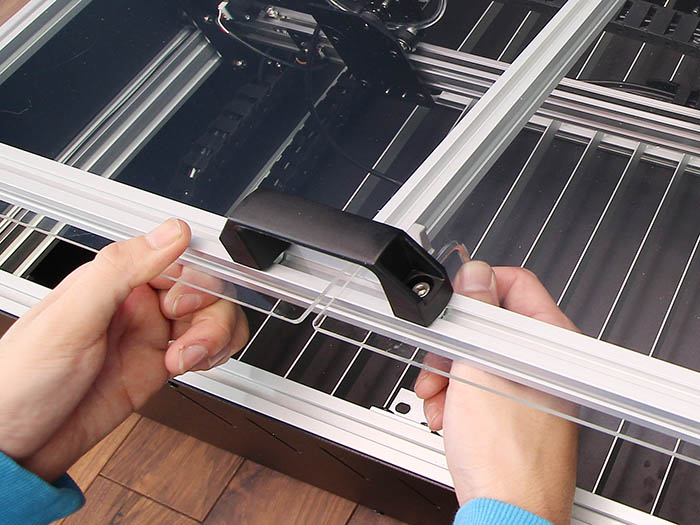

取っ手をM5×12 六角穴付ボルト2個で取り付けます。

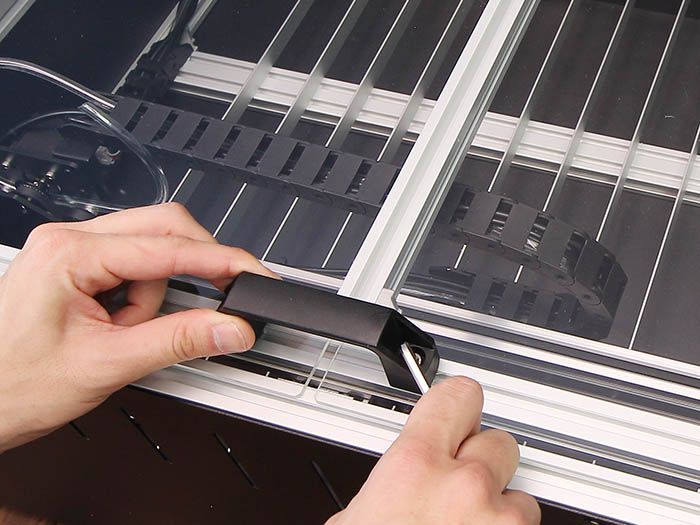

ボルトで取っ手固定


仮留めしておいたTop Coverアルミフレームの真ん中のフレームを取っ手の中心に合わせて固定します。

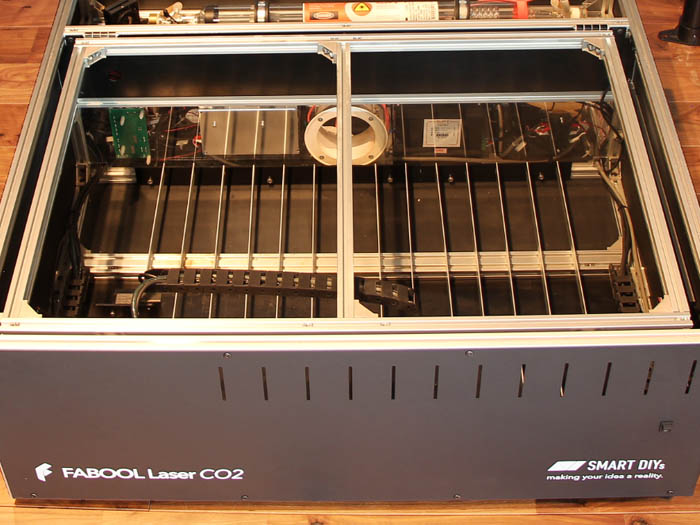

フレーム位置調整


top coverと蝶番がぶつからないように注意してください。

以上で、本工程は完了です。

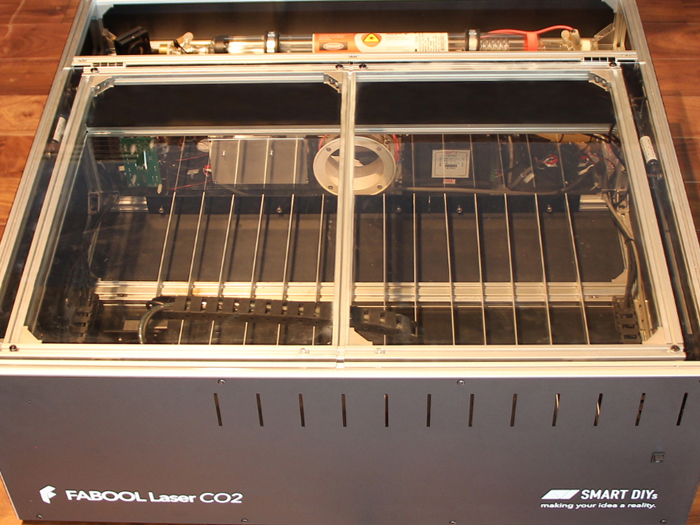

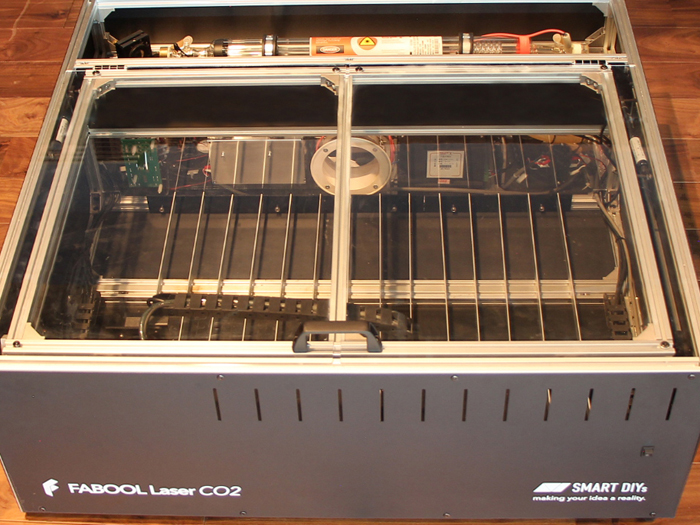

トップカバー取り付け後上アングル
