cover front取り付け

cover front取り付け

部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト




部品 数量

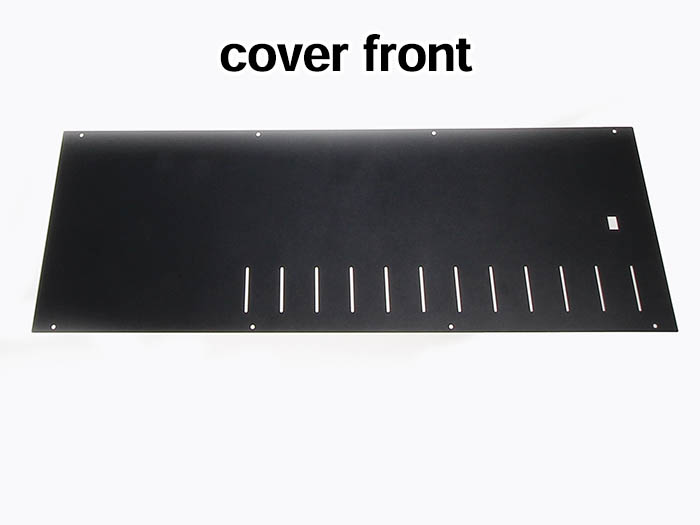

cover front 1

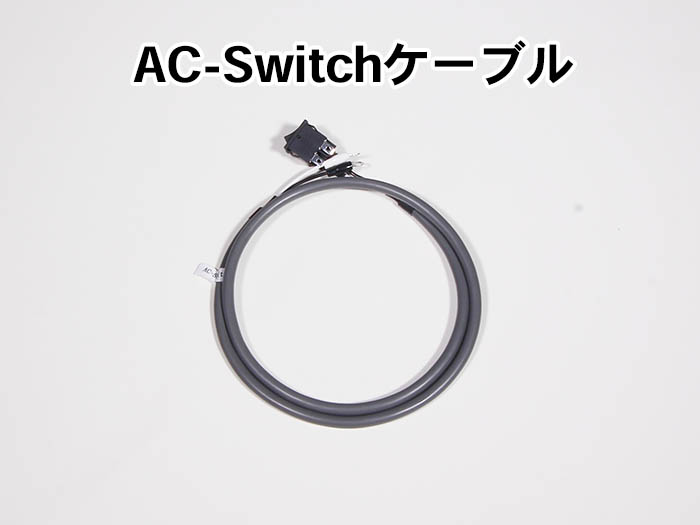

AC-Switchケーブル 1
M5×6低頭ボルト 8
M5 Tナット 6



cover front取り付け


写真箇所にM5 Tナットを入れます。(合計:6個)

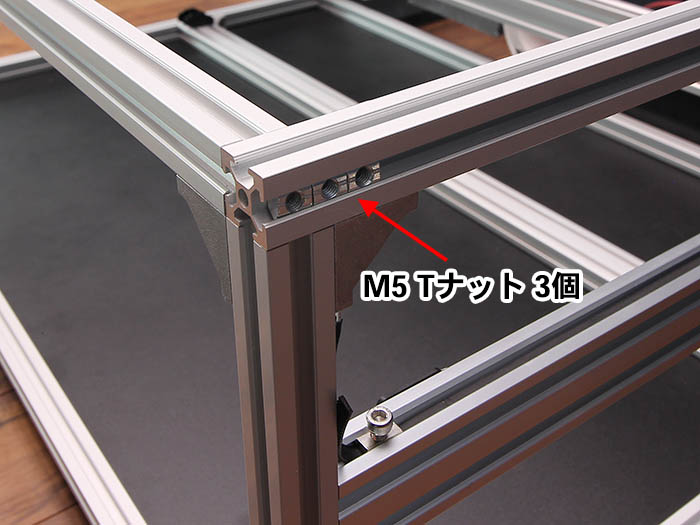

フレーム右面

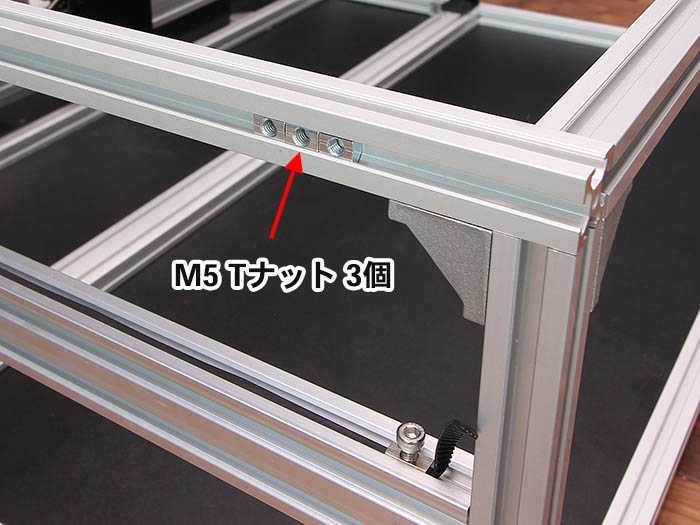

フレーム左面


cover frontを予めいれてあるM5 T nutとM5×6低頭ボルト8個を使って本体フレームに固定します。

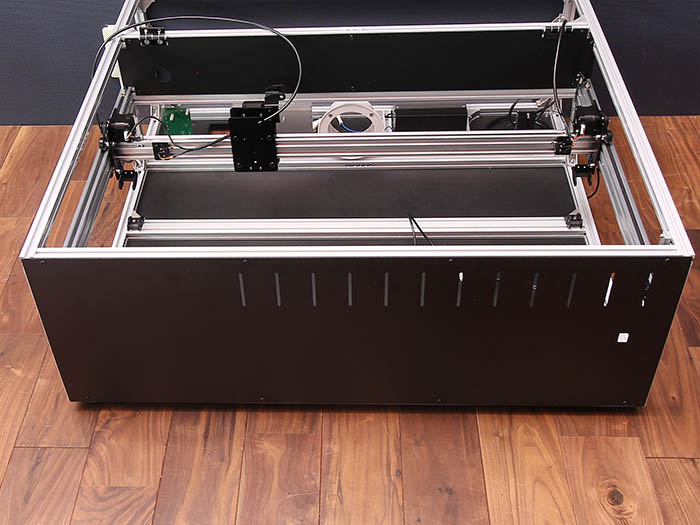

本体前面


AC-Switchケーブルを写真の位置にはめ込みます。

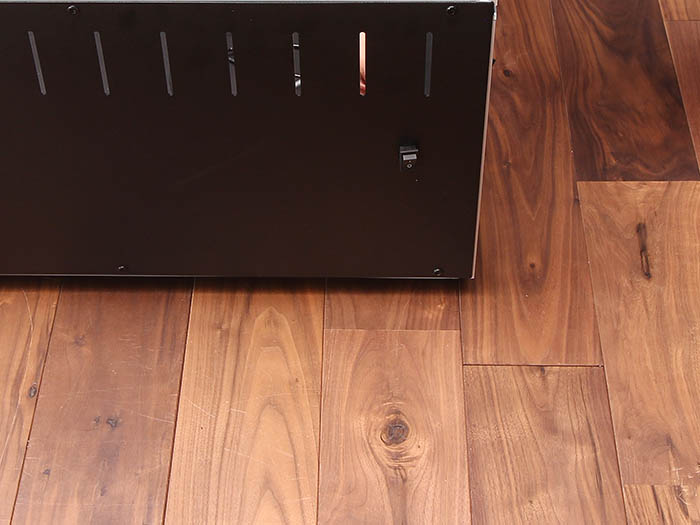

cover front右面

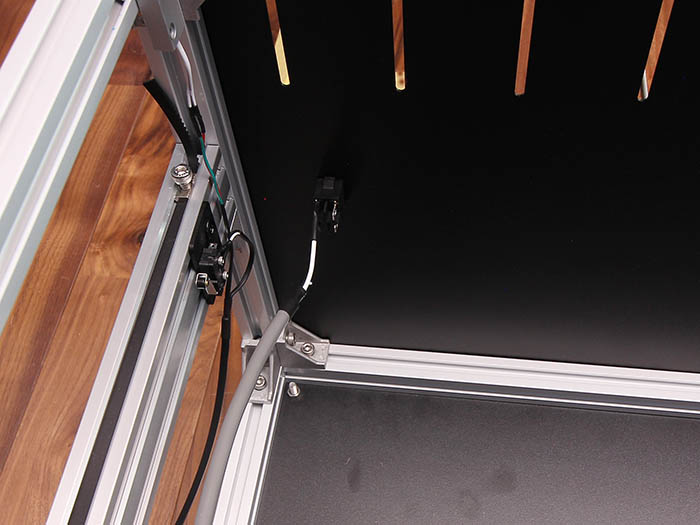

cover front裏面


以上で、本工程は完了です。0.
