モーター 取り付け

モーターユニット組み立て



部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット


部品 詳細 数量

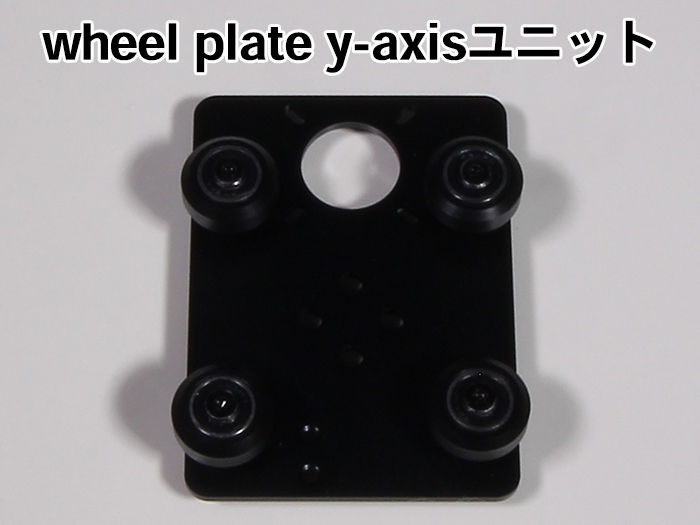

wheel plate y-axisユニット 2

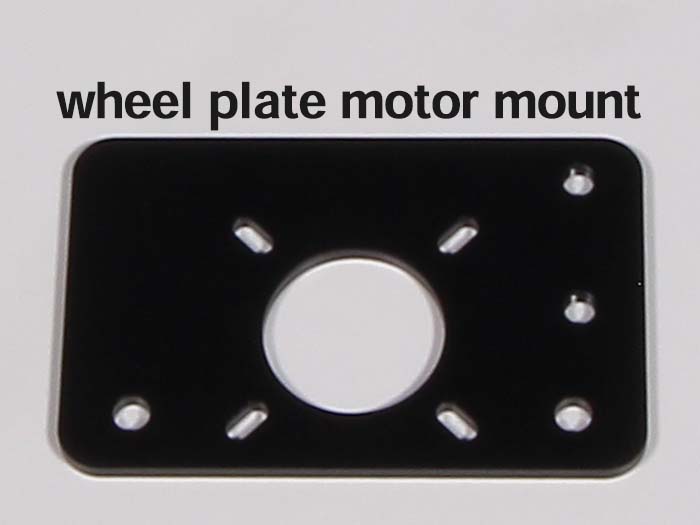

wheel plate motor mount 1

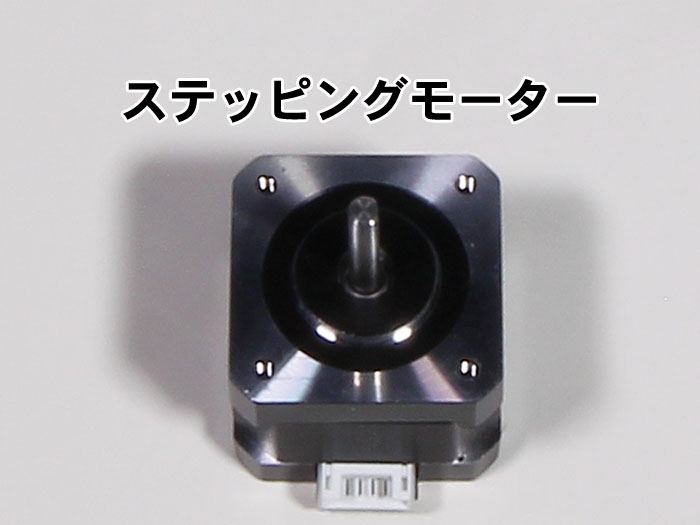

ステッピングモーター 3
タイミングプーリー 3

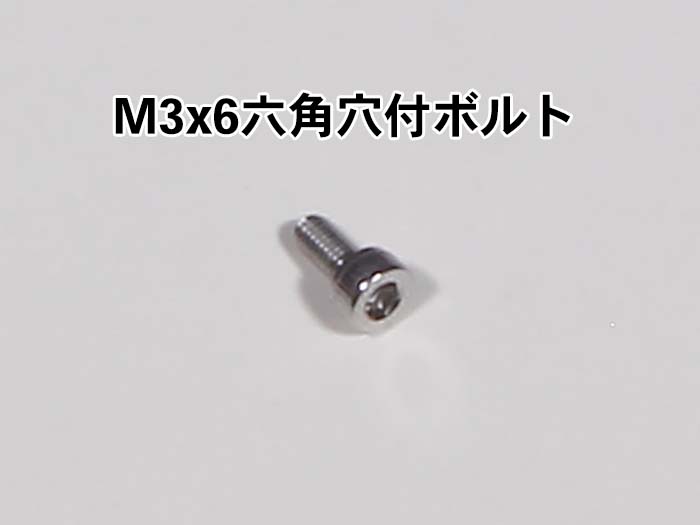

M3×6 六角穴付ボルト 12





モーターユニット組立

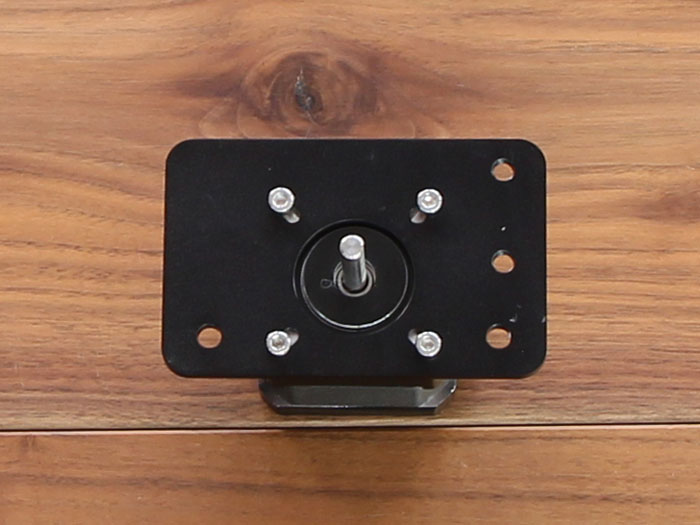

wheel plate y-axisにステッピングモーターをM3x6 六角穴付ボルトで取り付けます。

まず、wheel plate y-axis Rユニットを組み立てます。
モーターのコネクタ差込口は写真のように手前を向きます。
(※wheel plate y-axisには向きがあるので取付方向にはご注意ください。)
取り付け向き
ステッピングモーターにタイミングプーリーを取り付けます。
タイミングプーリーのイモネジを緩めてください。

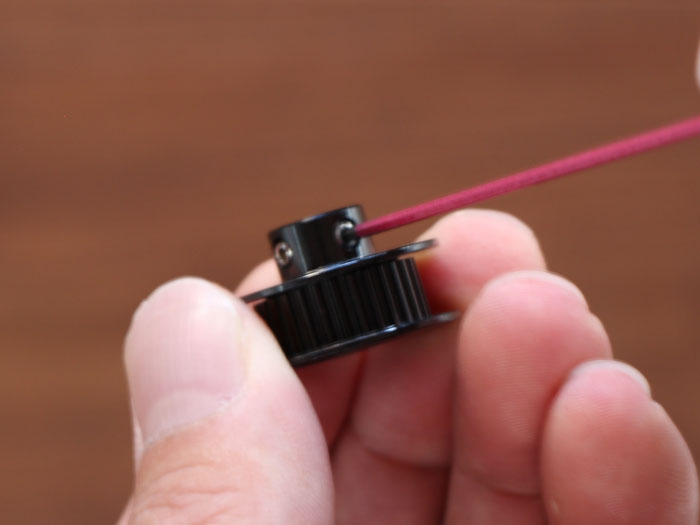

タイミングプーリーのイモネジ
写真の向きでステッピングモーターの軸にタイミングプーリーを差し込みます。
タイミングプーリーの向き
タイミングプーリーのイモネジを軽く締めて固定します。位置調整は後工程で行いますので、この時点では厳密な位置調整は必要ありません。

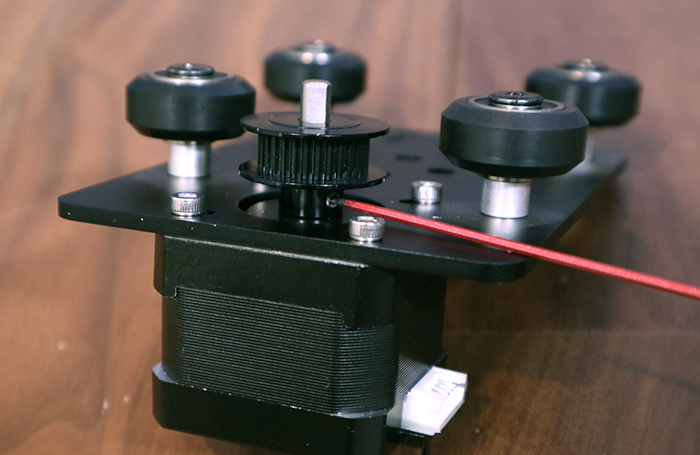

イモネジを締める

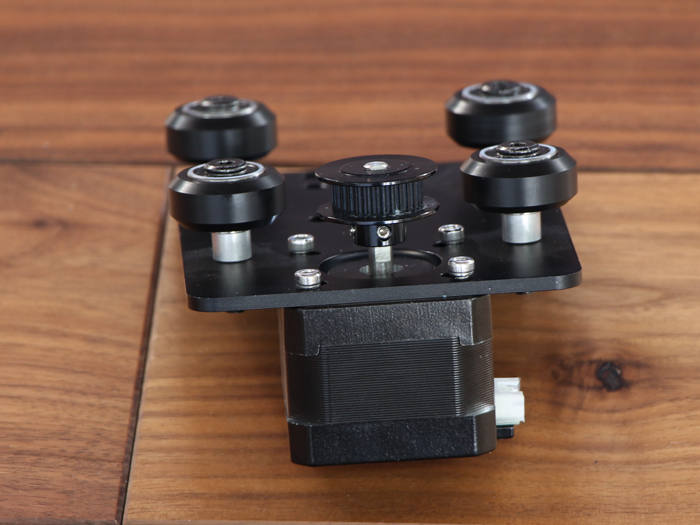

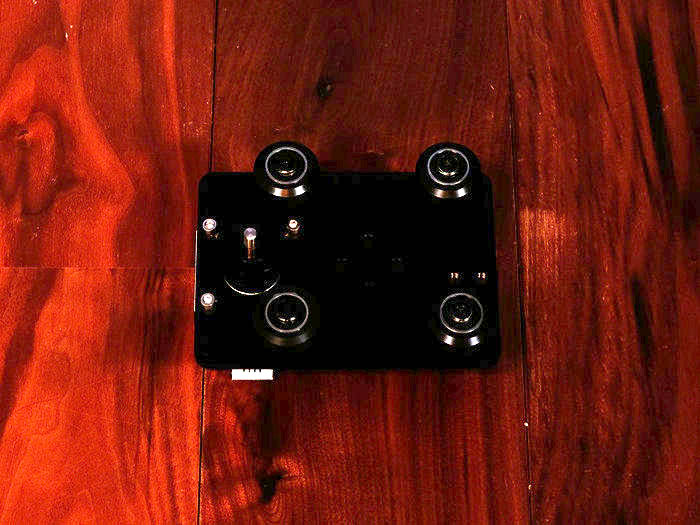

取り付け完了後上アングル
もう一つのwheel plate y-axisも同様に取り付けwheel plate y-axis Lユニットを組み立てます。
(※wheel plate y-axisには向きがあるので取付方向にはご注意ください。)

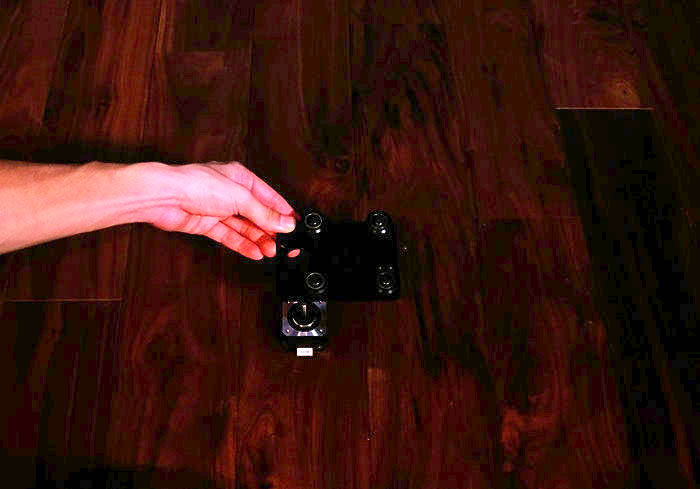

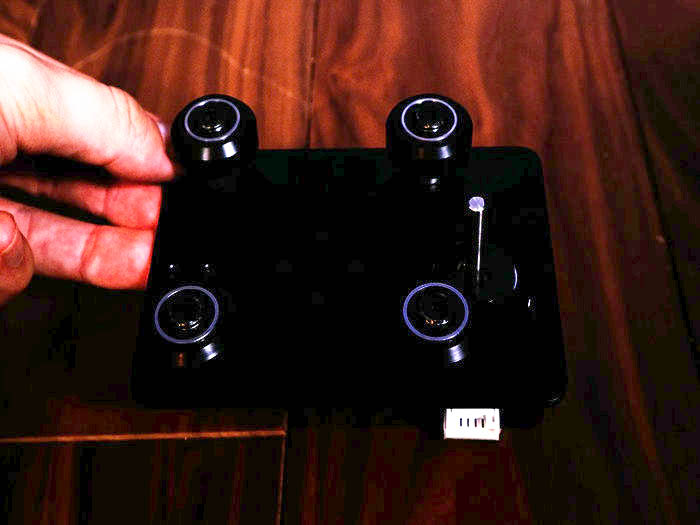

もう一方の組み立て
先ほどと同様にステッピングモーターとタイミングプーリーも取り付けます。

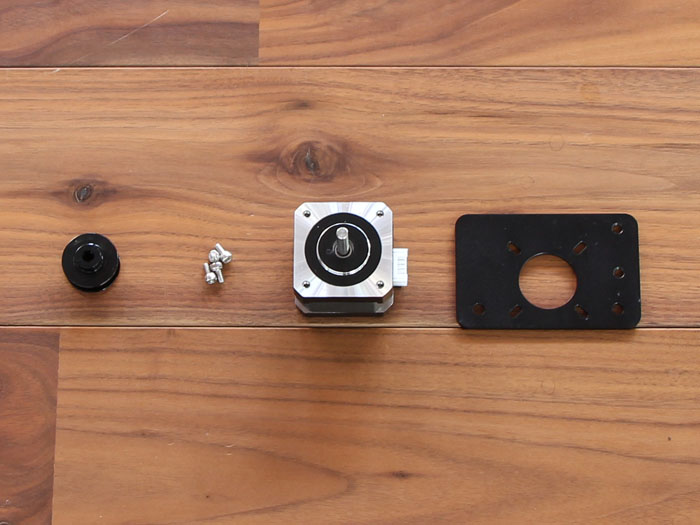

最後に、wheel plate motor mountにステッピングモーターとタイミングプーリーを取り付けます。
(※wheel plate motor mountには向きがあるので取付方向にはご注意ください。)
wheel plate motor mountの向きに注意
上から見たモーターユニット
モーターユニット組み立ては完了です。

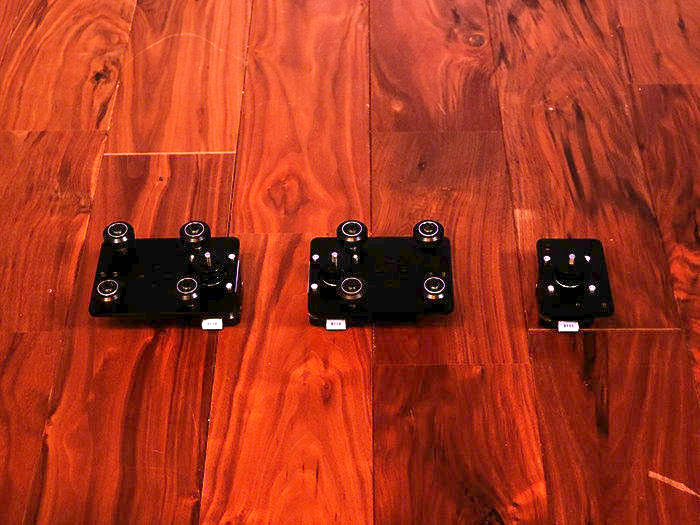

3つ組立完了
