レーザー管 取り付け

レーザー管 取付



部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


M8 Tナット


部品 詳細 数量

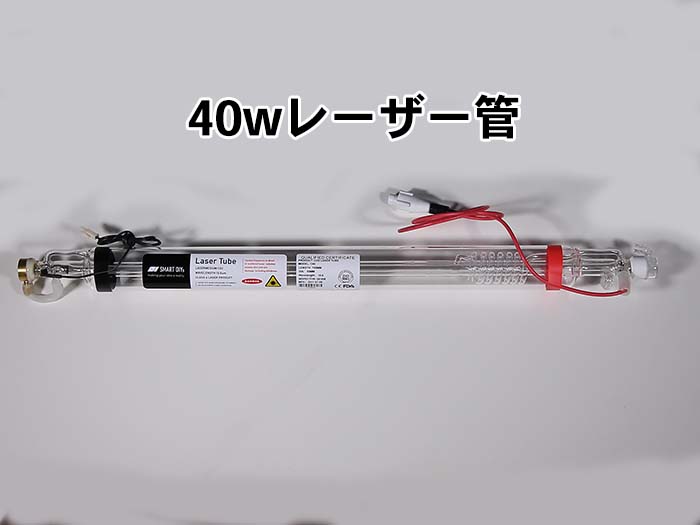

レーザー管 1

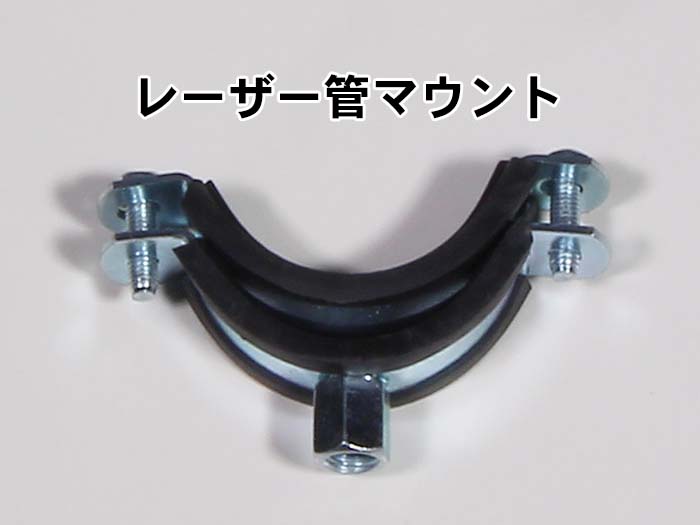

レーザー管マウント 2
tube mount 2

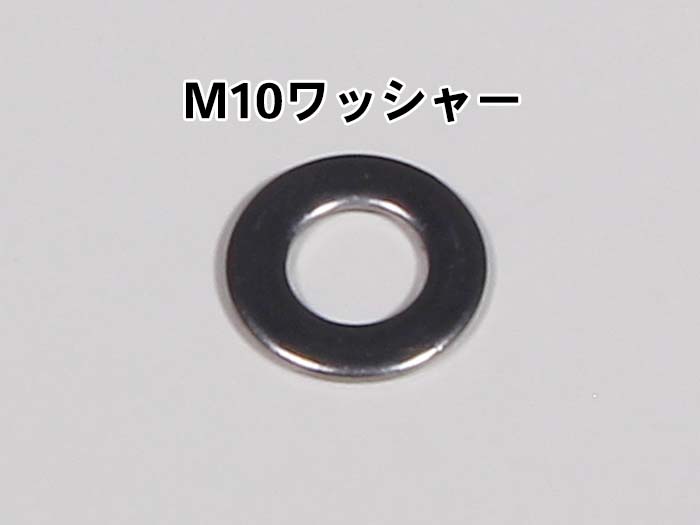

M10 ワッシャー 2

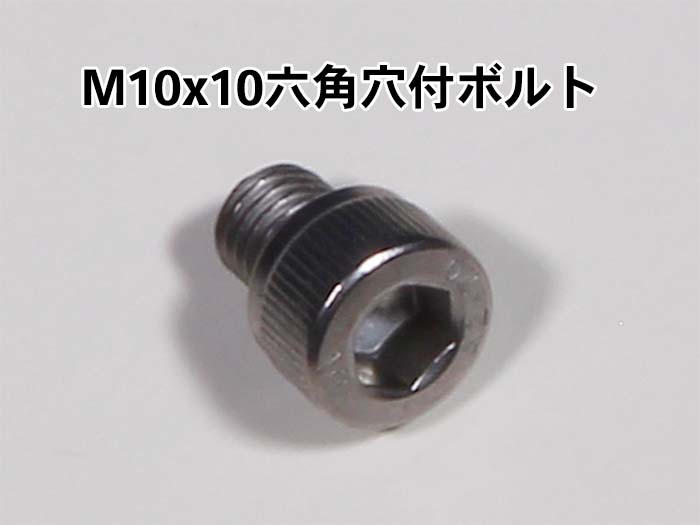

M10×10 六角穴付ボルト 2
M5×8 六角穴付ボルト 4

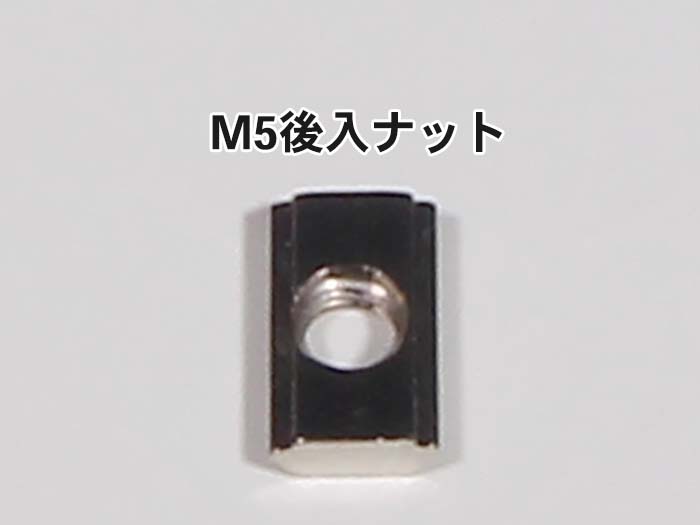

M5 後入ナット 4

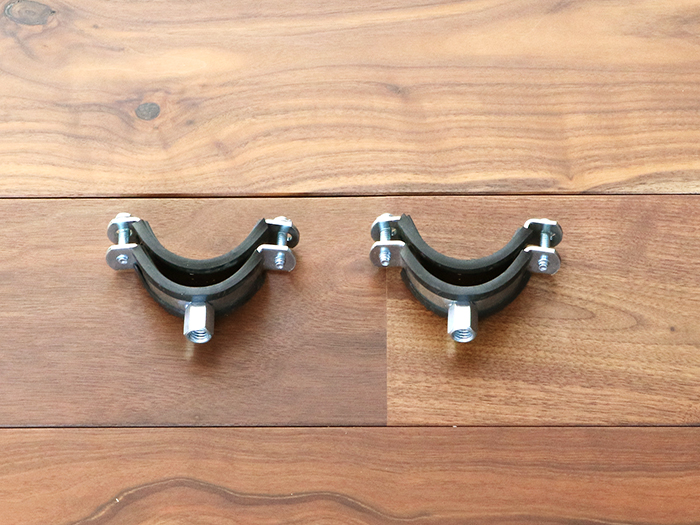

tube mountの上部と下部を固定しているネジを外します。

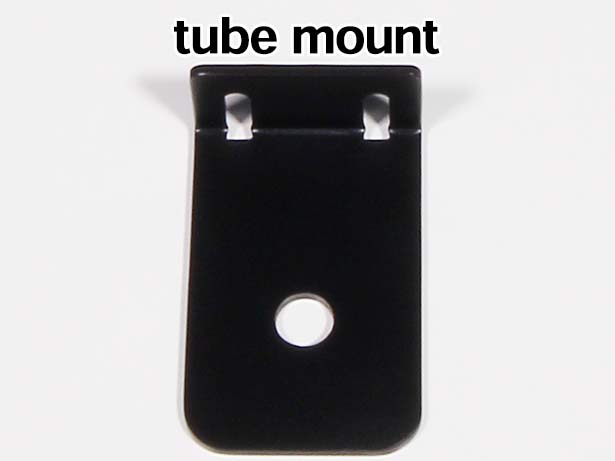

tubemount写真

tubemount取り外し

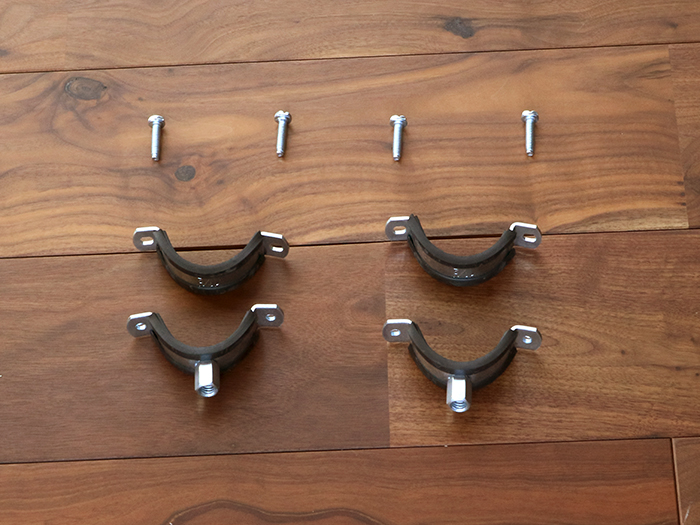

下部写真を参考に組み立てます。
2つブラケット取り付け

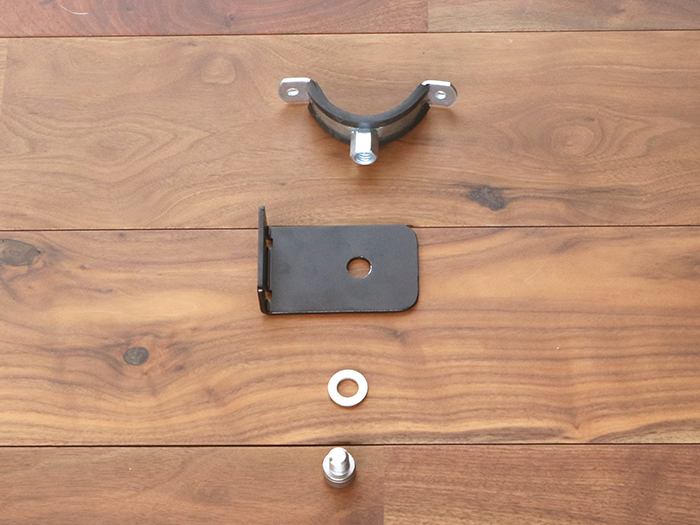

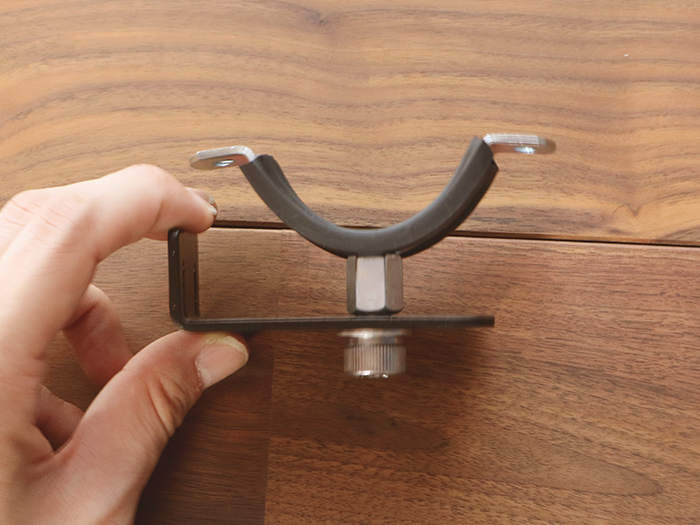

上からtubemount→レーザー管マウント→M10ワッシャー→M10x10 六角穴付ボルトの順でレーザー管固定具を組み立てます。
2つブラケット取り付け

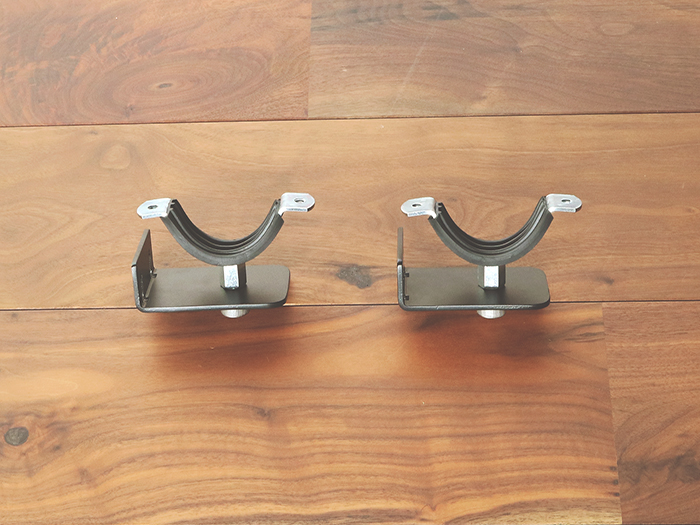

上記と同じ順序でもう一つレーザー管固定具を組み立てます。
M5 T ナットの入れるフレームの溝


レーザー管固定具(下部)を取り付けていきます。

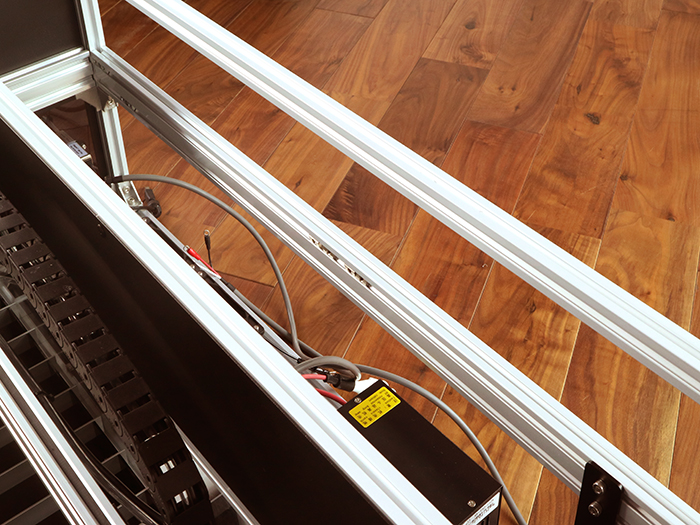

フレーム上面

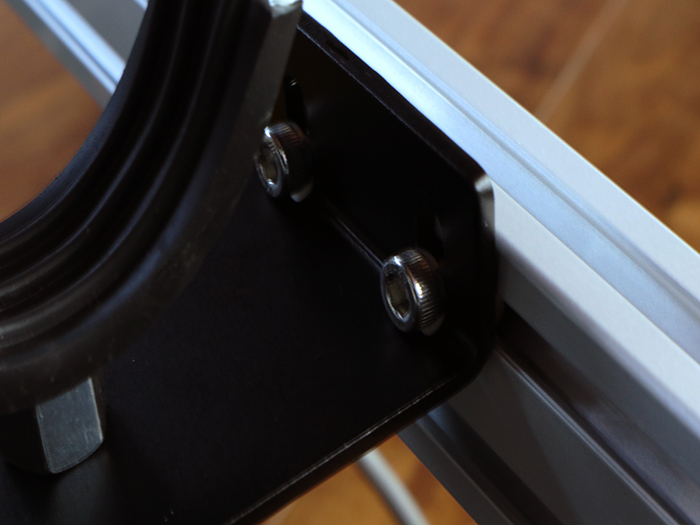

M5x8 六角穴付ボルトでレーザー管固定具(下部)を取り付けます。
レーザー固定用ゴム

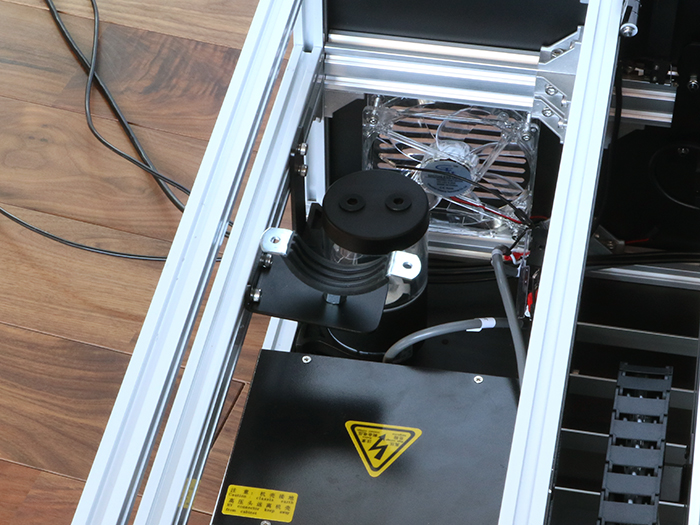

水冷ポンプ側は下部の写真を参考に取り付けてください。

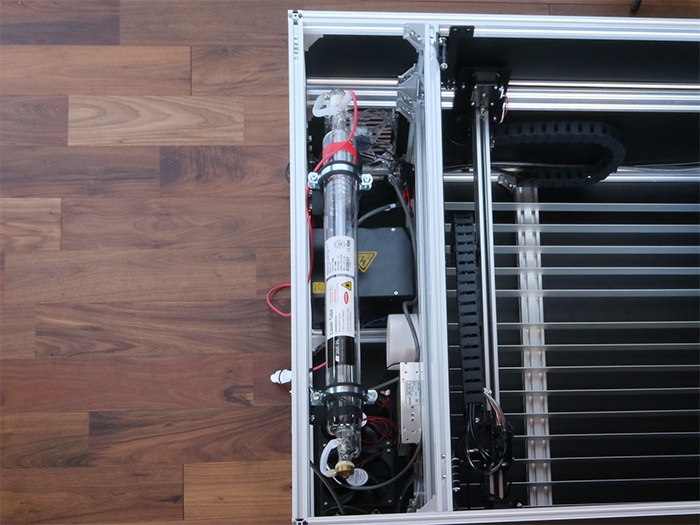

レーザー管配置

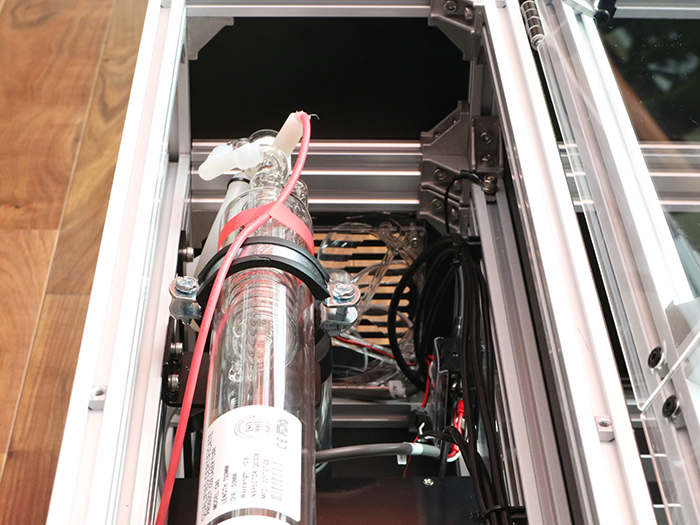

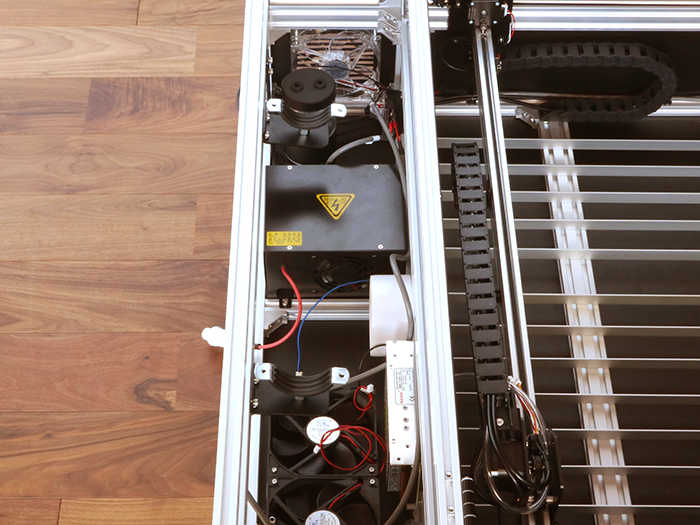

基板側は下部の写真の位置を参考に取り付けしてください。
レーザー管固定具照射口側取り付け


レーザー管をレーザー管固定具(下部)に載せます。
レーザー管取り付け


レーザー管をレーザー管固定具(上部)で固定します。
使用するネジはレーザー管マウントの上部と下部を固定していたネジをご使用ください。
レーザー管固定


反対側も同様に固定してください。

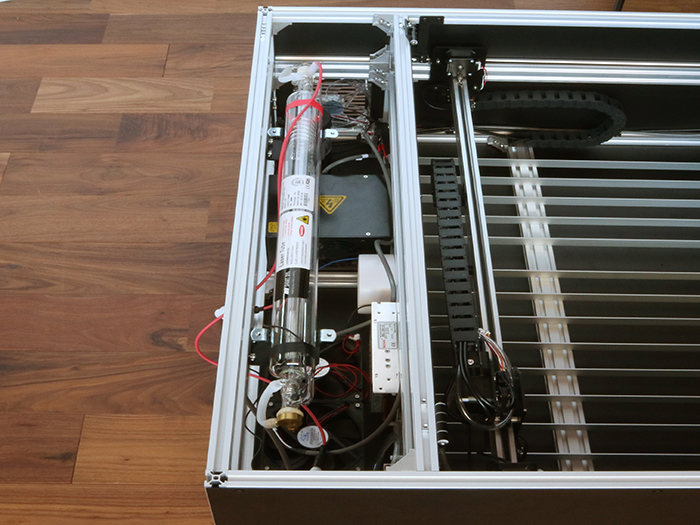

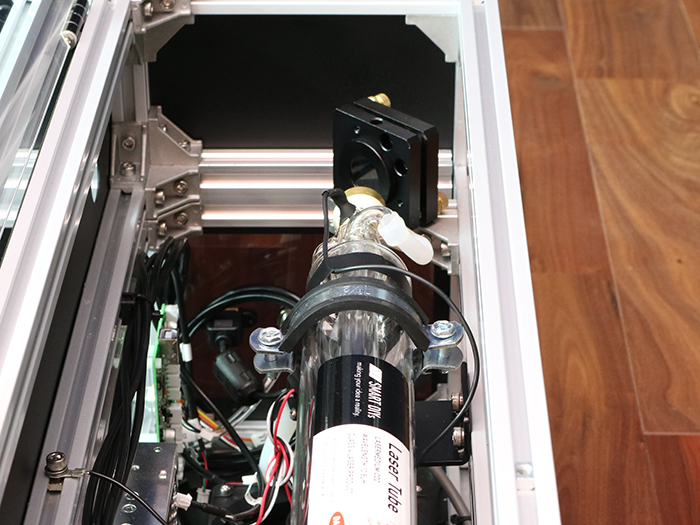

レーザー管固定全体図


レーザー管固定全体図


レーザー管が簡単に回ってしまわないかを確認してください。簡単に回ってしまう場合は、ネジを締めて固定してください。
※ネジの回し過ぎに注意してください。レーザー管はガラス製ですので割れる恐れが御座います。
