加工ベッド取り付け

加工ベッド 取付

部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト


部品 詳細 数量

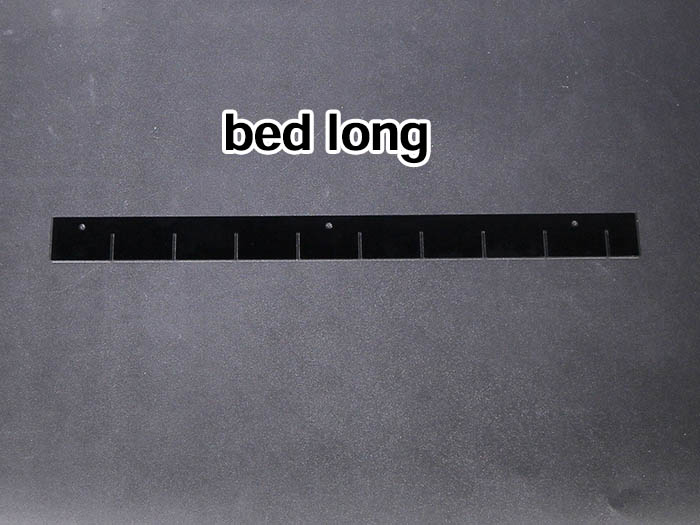

bed long アクリル 2

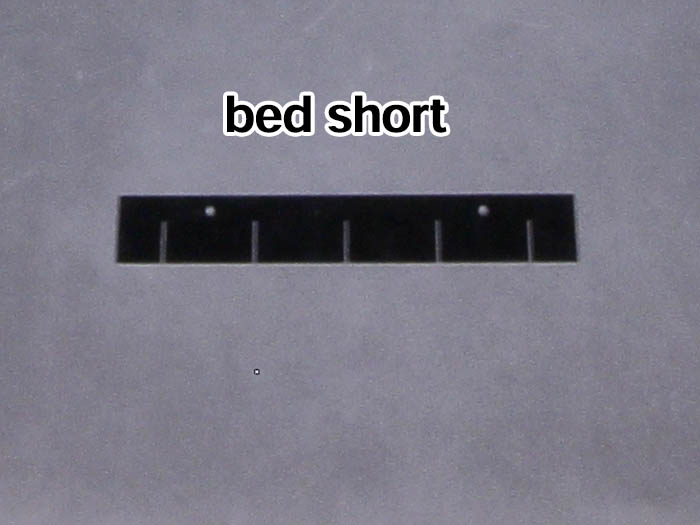

bed short アクリル 2

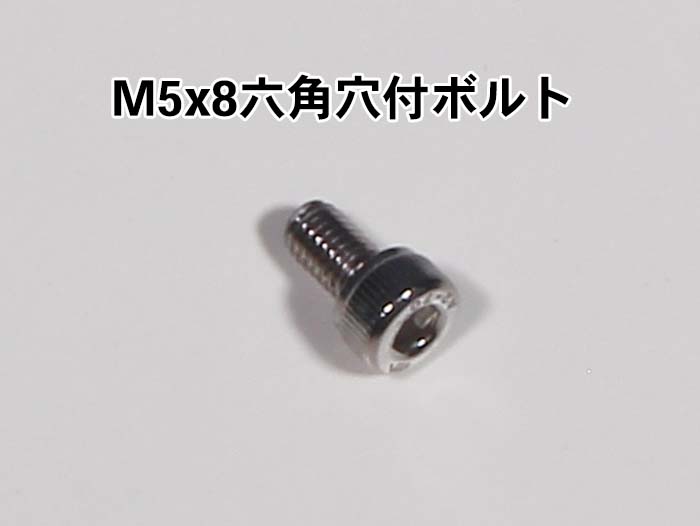

M5×8 六角穴付ボルト ステンレス製 10

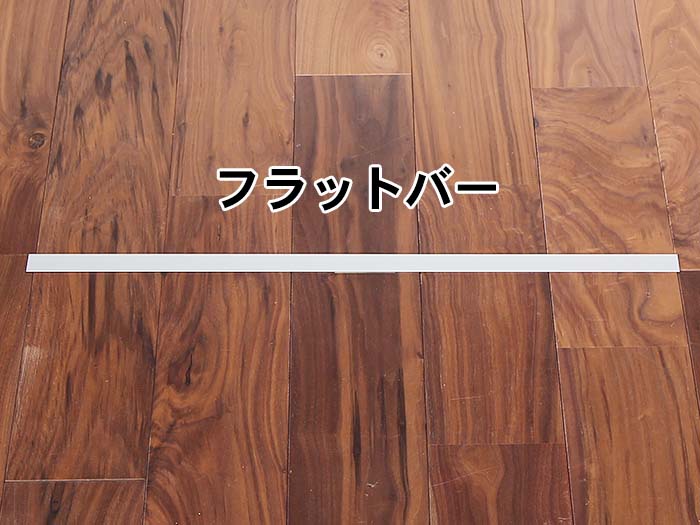

アルミフレーム フラットバー 610mm 14



加工ベット取り付け


写真を参考にbed longをM5×8 六角穴付ボルトで取り付けます。(bed longの向きに注意してください。)

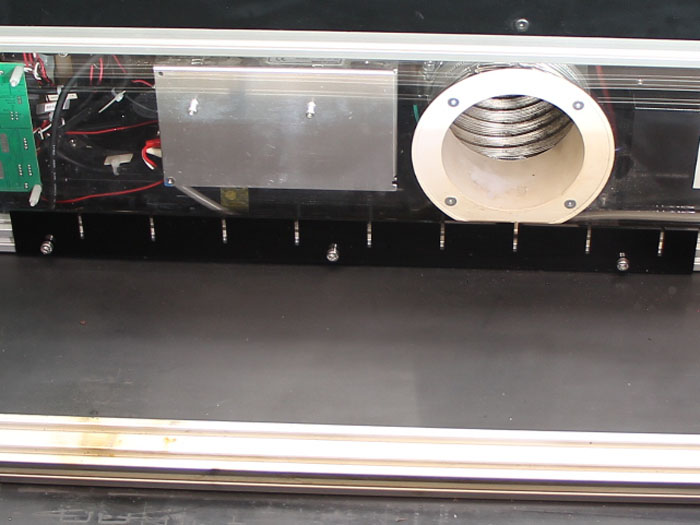

bed longの向き


本体正面


bed longの溝に何本かアルミフレームフラットバーを差し込んでみて、2つのbed longの位置を調整します。(bed longとフラットバーが直角になるようにします。ただし、厳密さは必要ありません。)

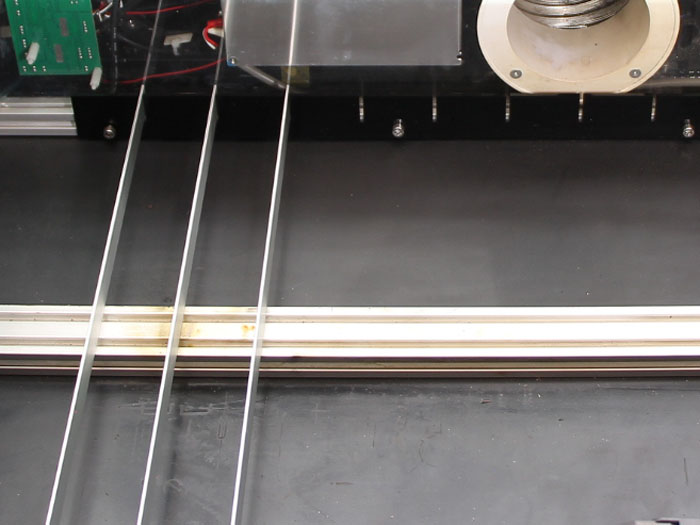

フラットバー直角


bed longの位置が決まったら、bed shortをbed longと隙間を開けないように取り付け、残りのフラットバーをすべて差し込みます。

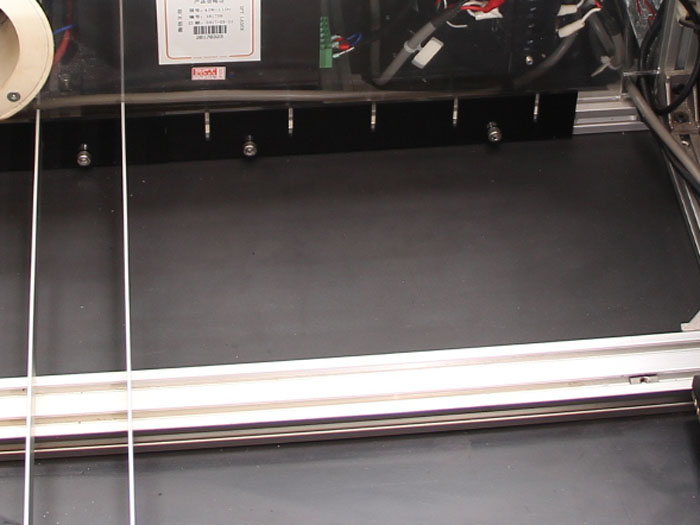

フラットバー差し込み

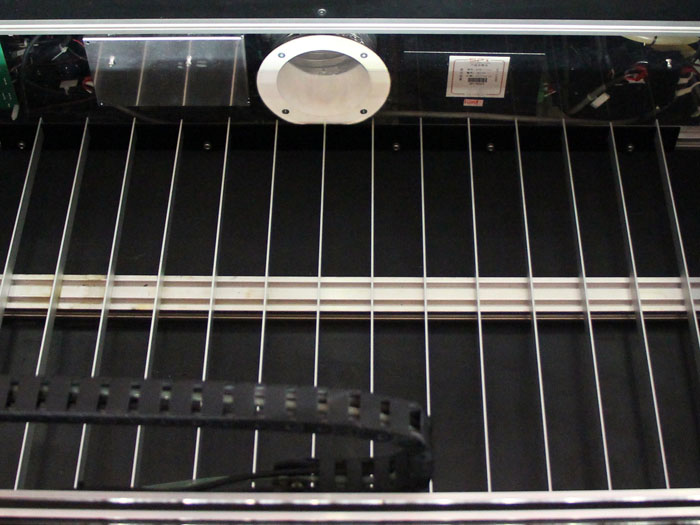

フラットバー差し込み完了正面から
