inner cover 取り付け

inner cover取り付け

部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト




部品 詳細 数量

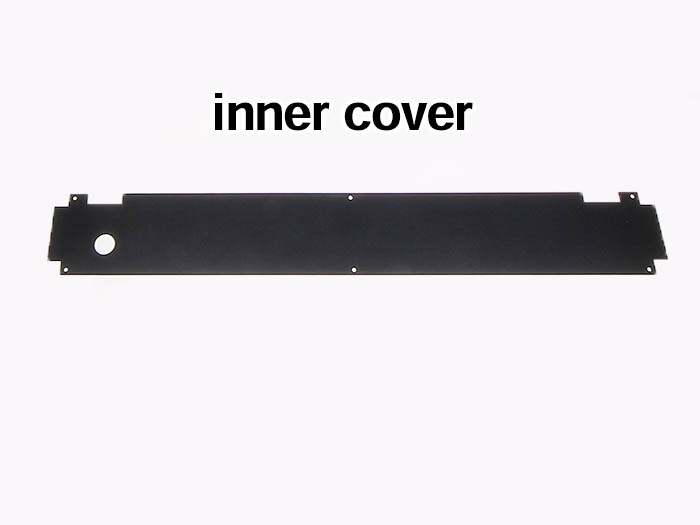

inner cover 1

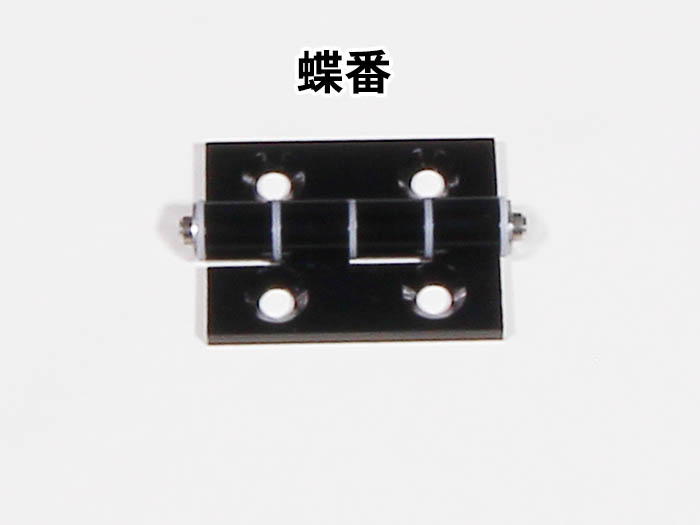

蝶番 黒 or シルバー 2

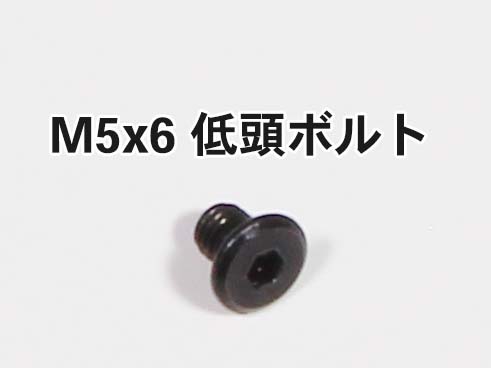

M5×6低頭ボルト 6
M5×8六角穴付皿ボルト 4

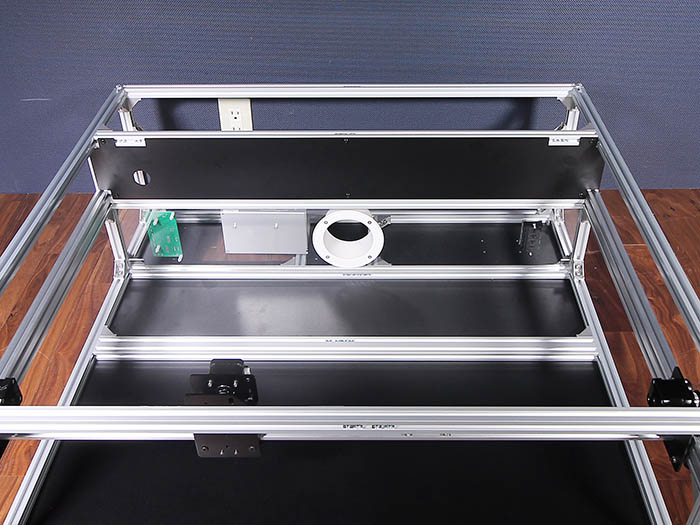

Inner cover取り付け

予め入れているM5 T nutとM5×6低頭ボルト6個を使ってInner coverを固定します。
inner cover正面

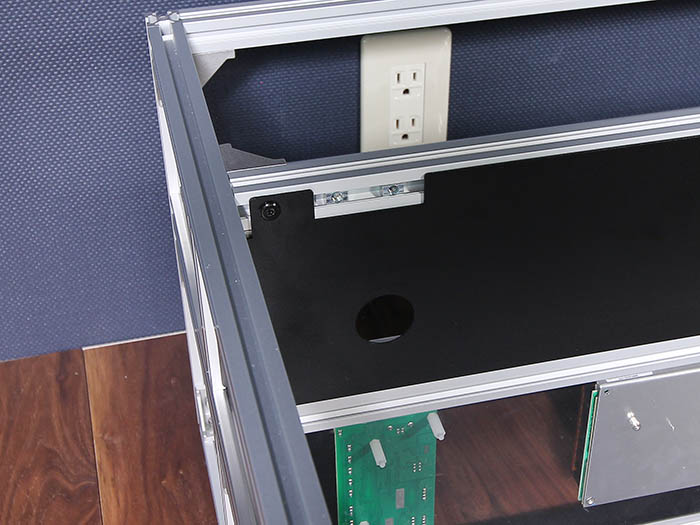

その際、写真のように左右2個ずつM5 T nutがInner coverの凹部から見えるようにしておきます。
凹部分

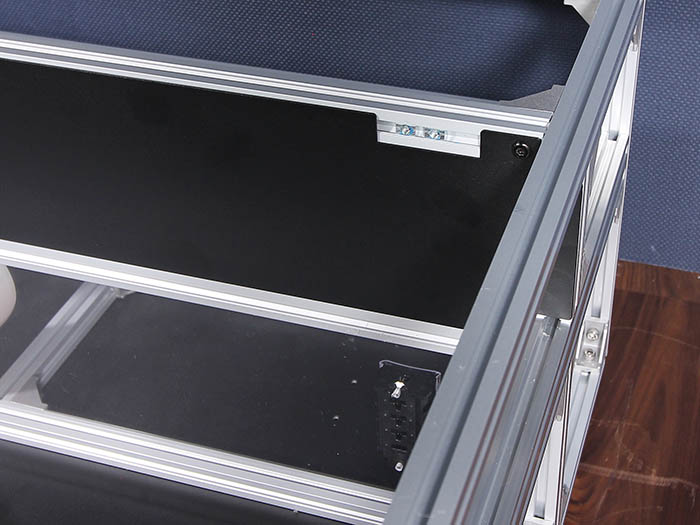

inner cover右面

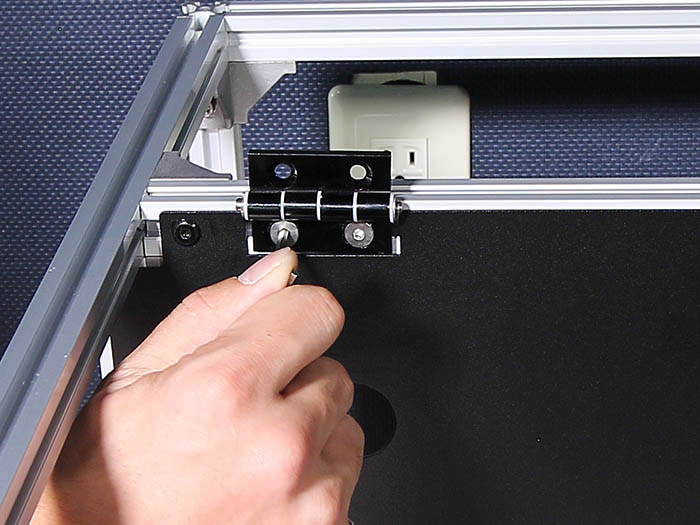

Inner coverの凹部から見えているM5 T nutとM5×8六角穴付皿ボルトを使って蝶番2個を固定します。
蝶番下穴

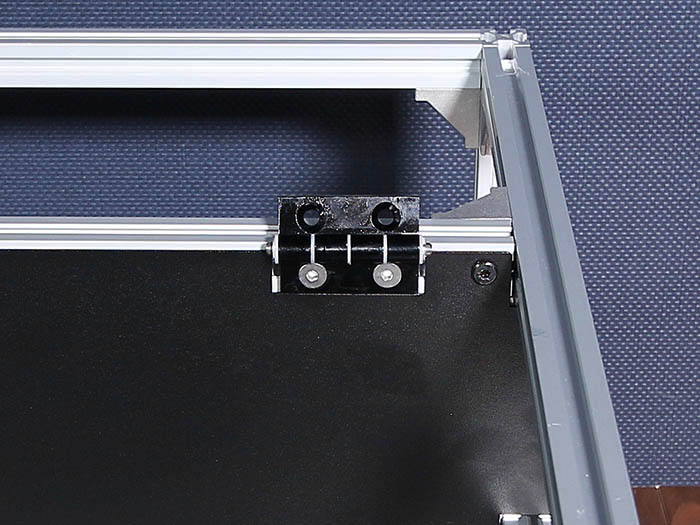

取り付け終了


以上で、本工程は完了です。
