レーザー電源 取り付け

レーザー電源 取付



部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


部品 数量

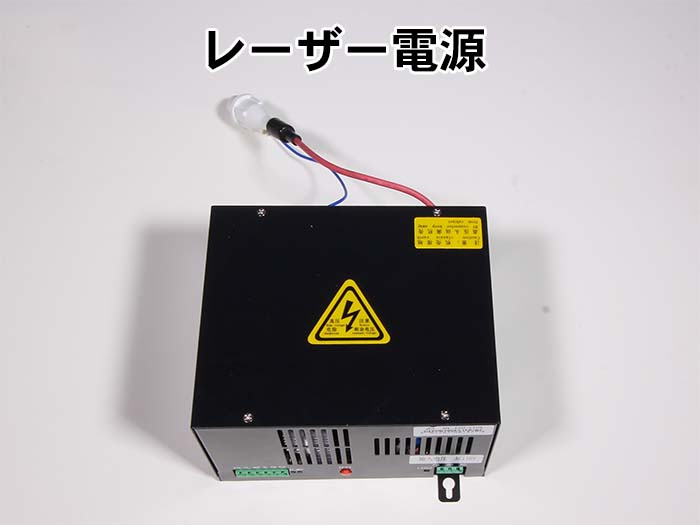

レーザー電源 1

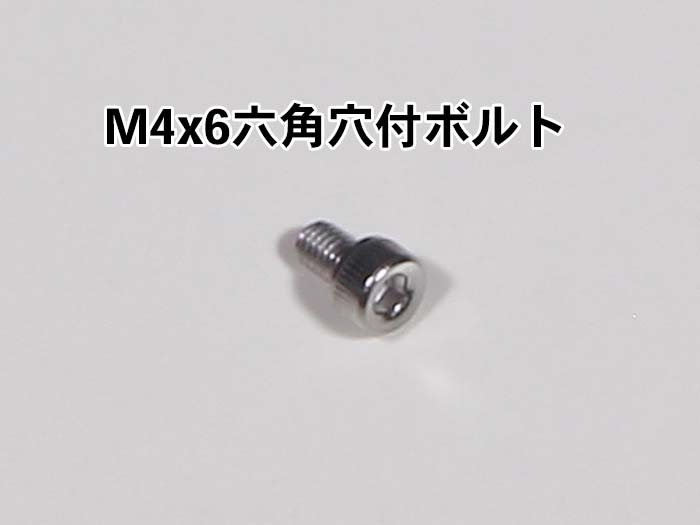

M4×6六角穴付ボルト 3

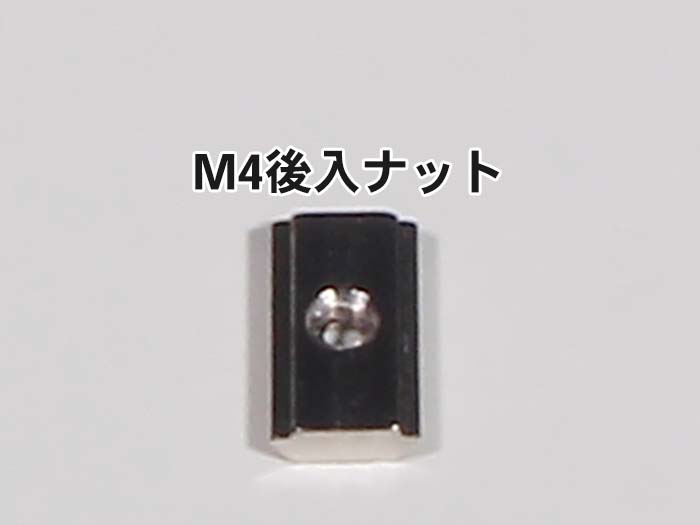

M4後入ナット 3





170mmフレームの位置調整

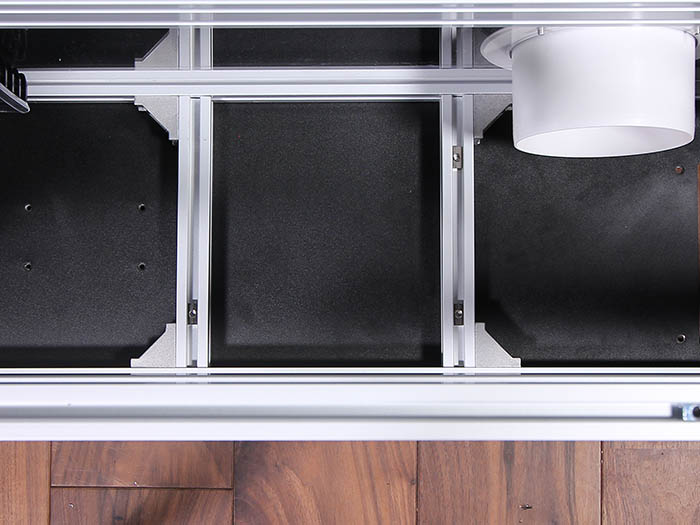

以下の写真のように、レーザー電源のネジ穴と170mmアルミフレームの溝が合うように前工程で仮止めした170mmフレーム2本を調節して置く。
レーザー電源配置位置

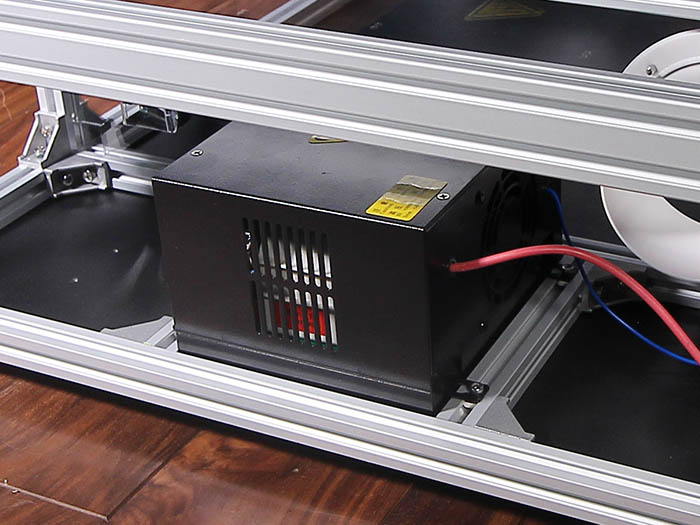

レーザー電源と座付ソケットとの間が、おおよそ指2本分の距離になるように170mmフレーム2本の位置を調整する。
※座付ソケットは写真のものと異なり、白色です。
電源と座付ソケット距離間

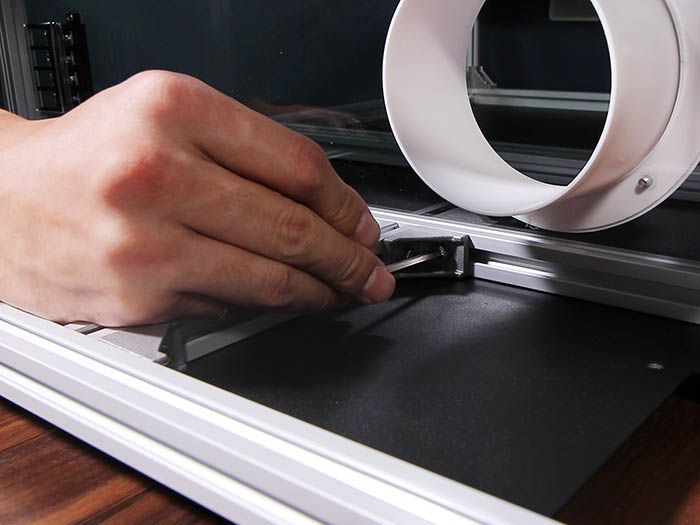

一度レーザー電源をどかし、直角ブラケットのボルトを締めて170mmフレーム2本の位置を固定する。
170mmフレーム固定


レーザー電源の取り付け

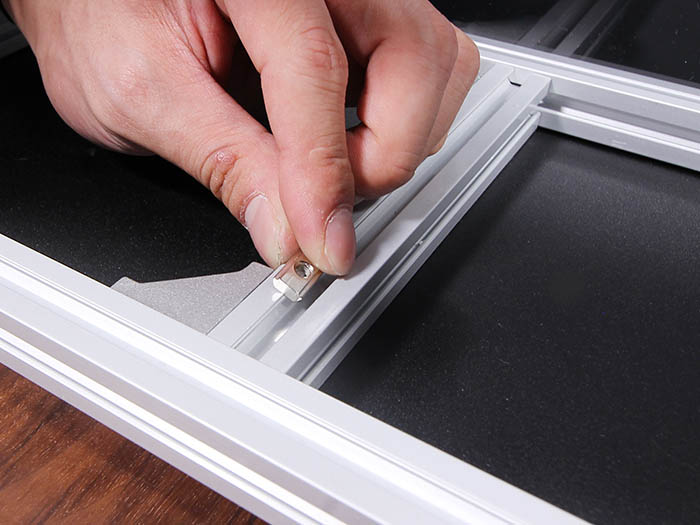

以下の写真のように、M4後入れナットを端子台側170mmフレームに1個、座付ソケット側170mmフレームに2個(合計3個)入れます。
フレームの間
そのM4後入れナットとM4×6六角穴付ボルトを使ってレーザー電源を固定する。
レーザー電源固定場所上アングル
レーザー電源が固定されていることを確認してください。
レーザー電源取り付け完了
この工程は完了です。
