レーザーヘッド組立

レーザーヘッド組立

部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M5 Tナット


部品 数量

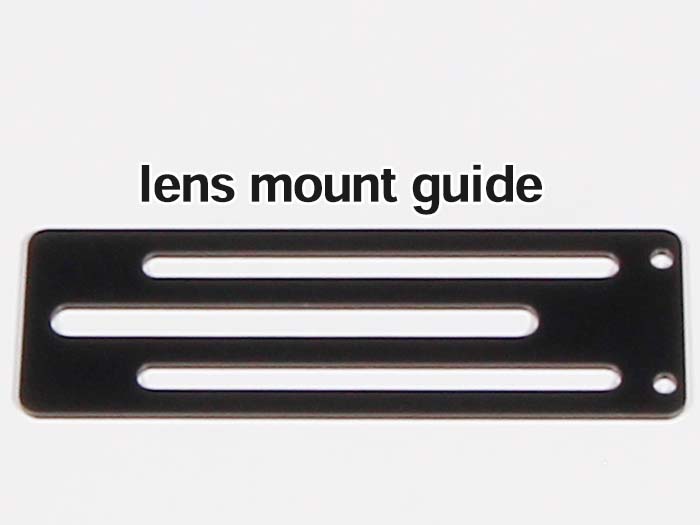

lens mount guide 1

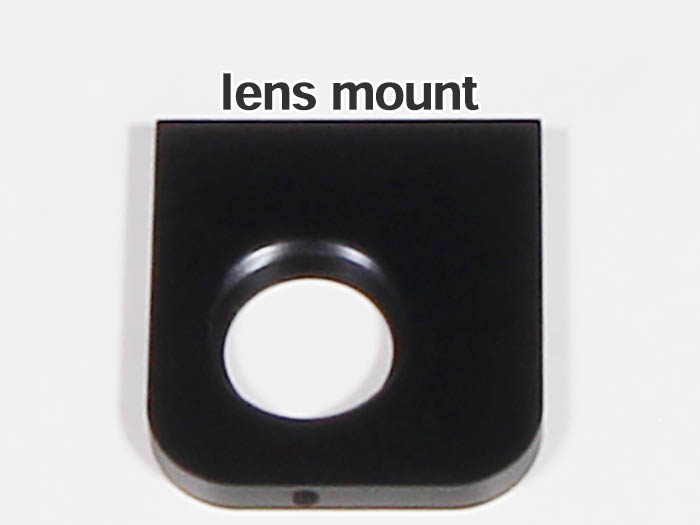

lens mount 1
lens nut 1

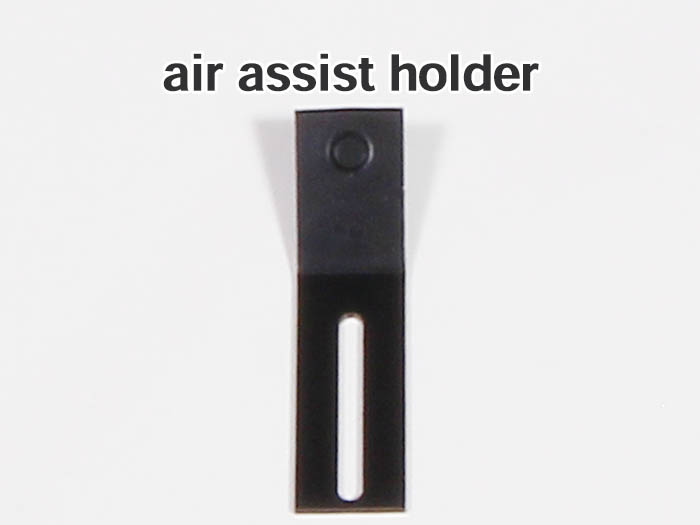

air assist holder 1

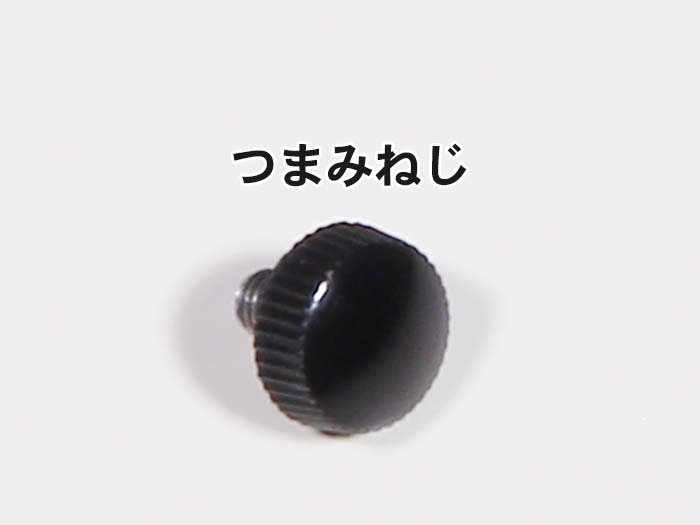

つまみネジ 1

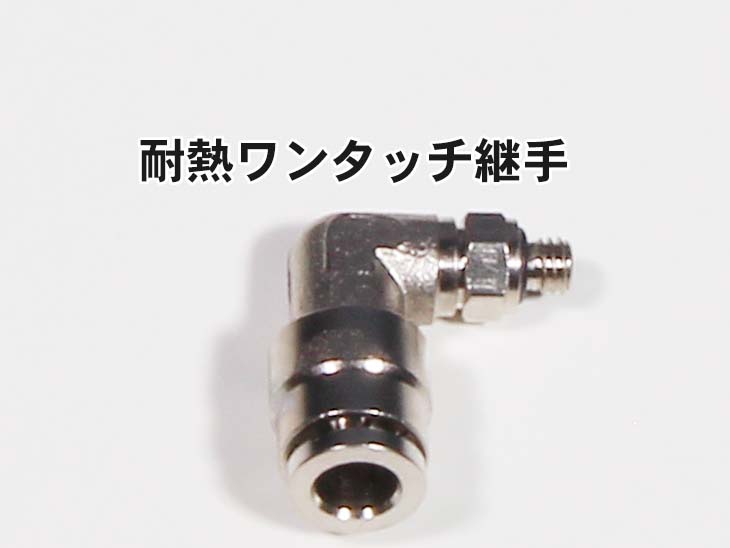

耐熱ワンタッチ継手 1

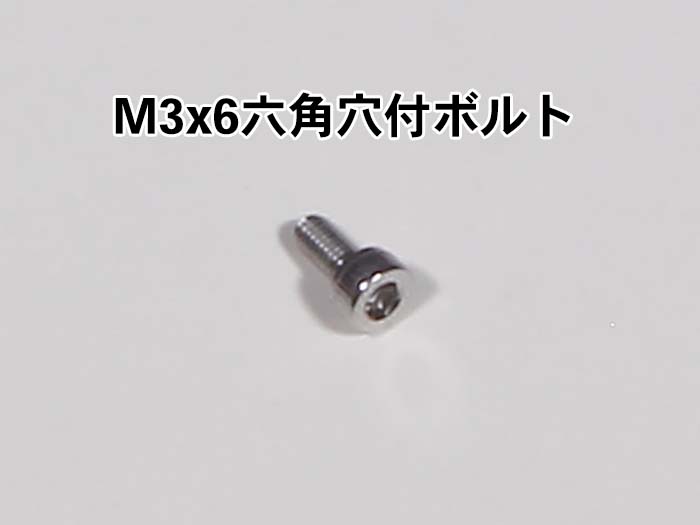

M3×6六角穴付ボルト 2018年2月22日以前の出荷からは使用数1 1

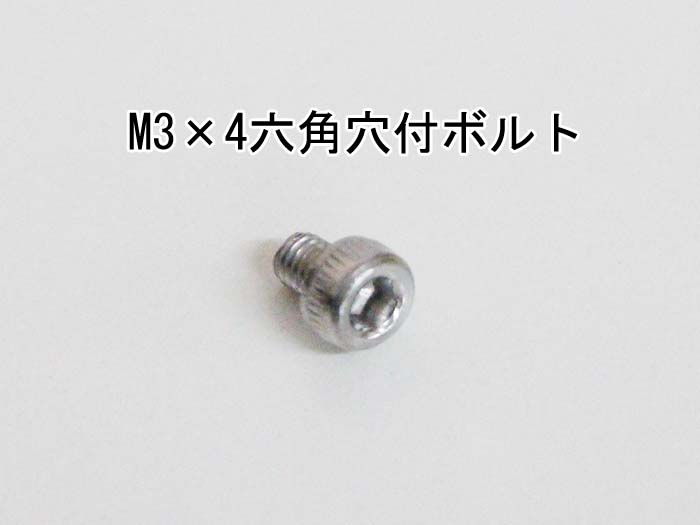

M3×4六角穴付ボルト 2018年2月21日以前の出荷は使用数1 3
position bracket 2018年2月22日以降の出荷から追加 1


※2018年2月22日以降出荷の組立はページ下部にて説明しています。

レーザーヘッド組立(2018年2月21日以前の出荷)

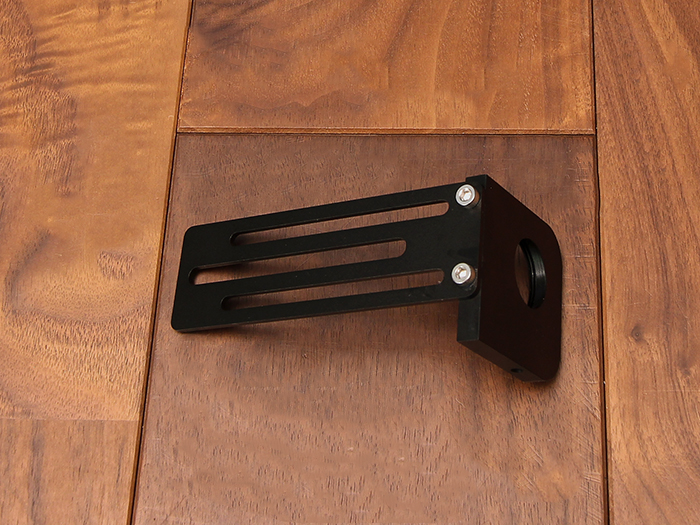

M3×6六角穴付きボルト使用して、lens mountにlens mount guideを取り付けます。
lens mount


lens mount guide

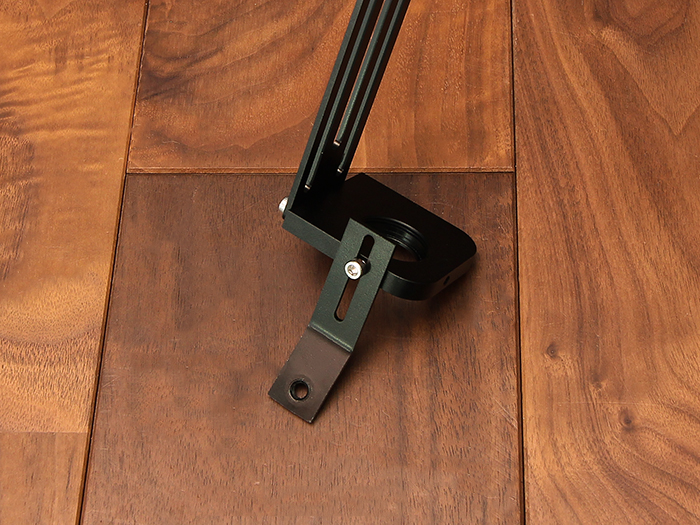

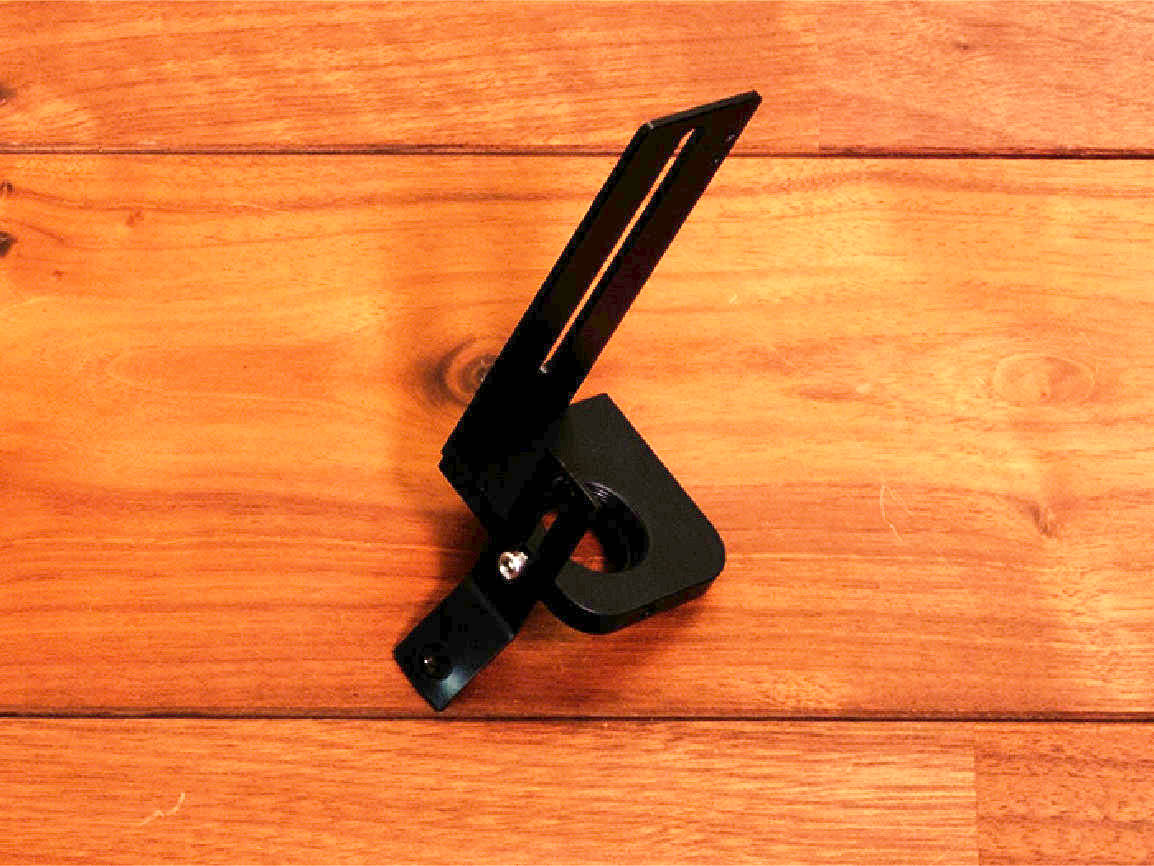

M3×4六角穴付きボルト使用して、lens mountにair assist holderを取り付けます。
(※air assist holderの高さは後の工程で調整します。)
air assist holder

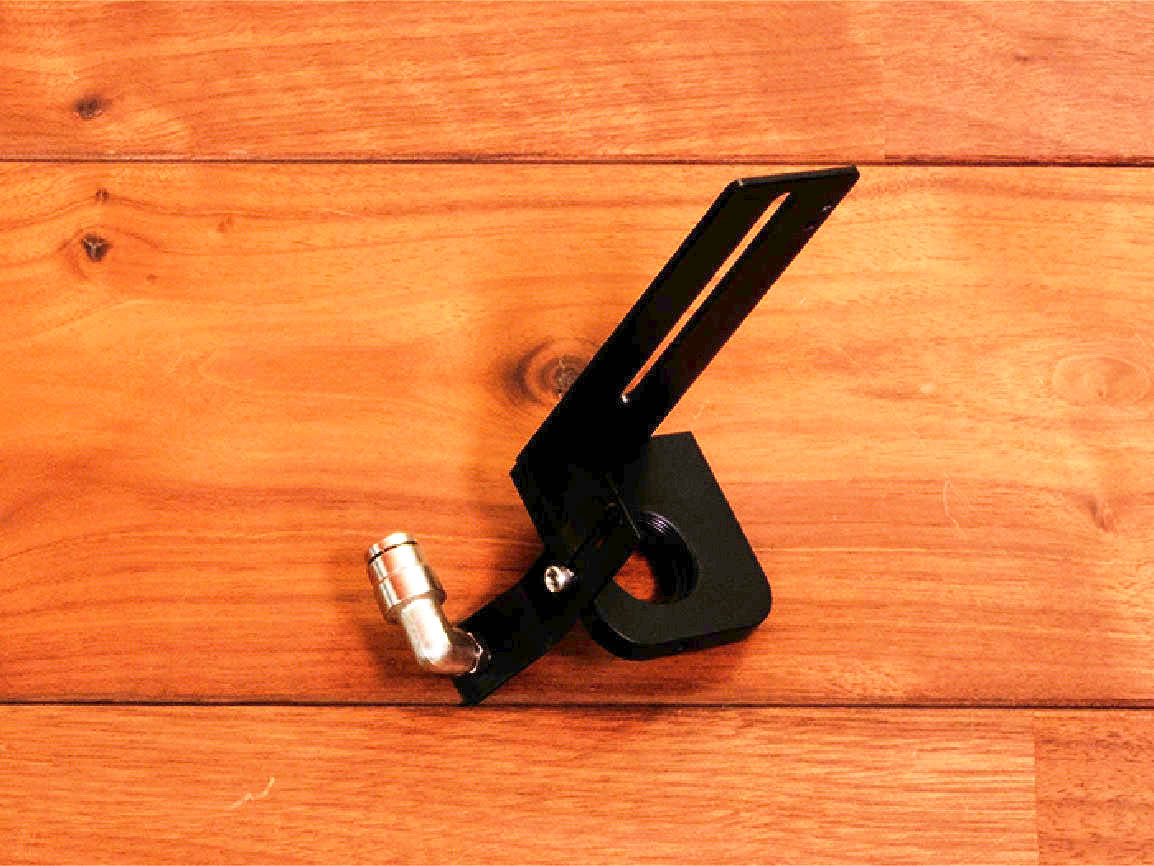

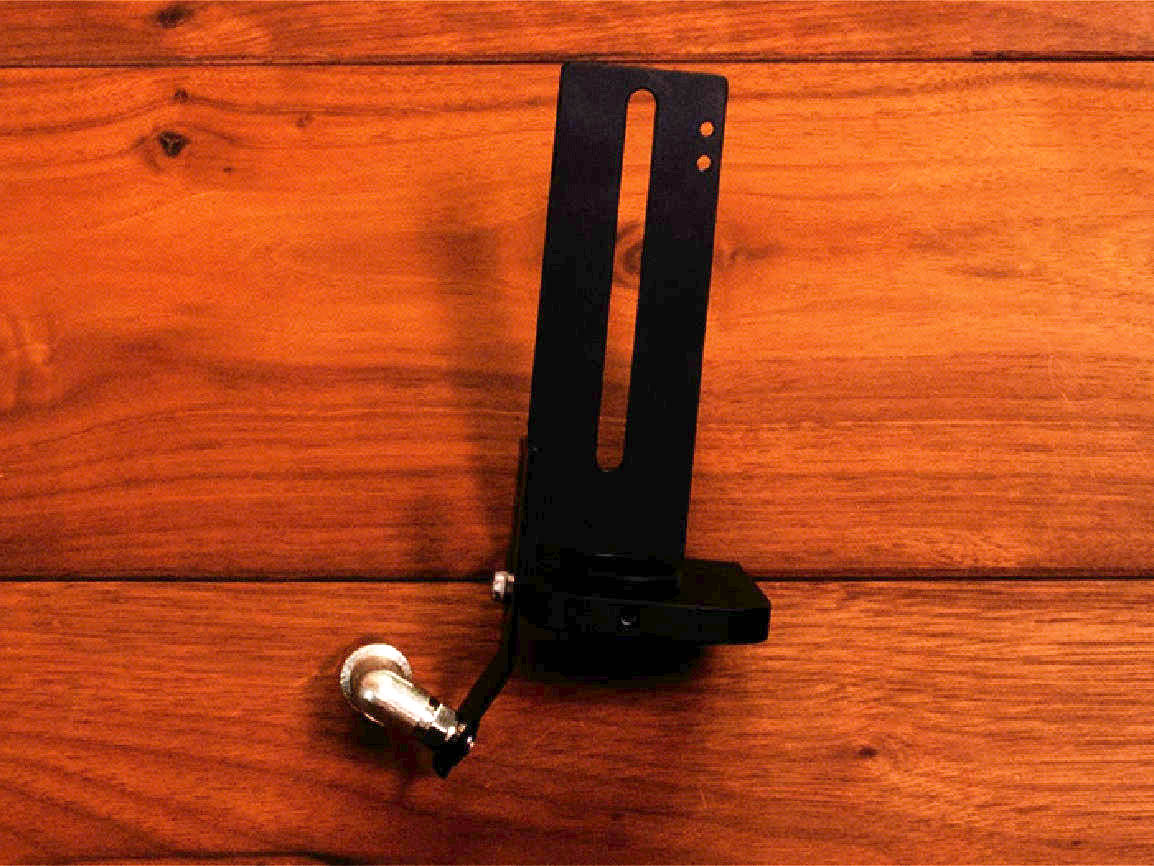

air assist holderに耐熱ワンタッチ継手を取り付けます。
耐熱ワンタッチ継手

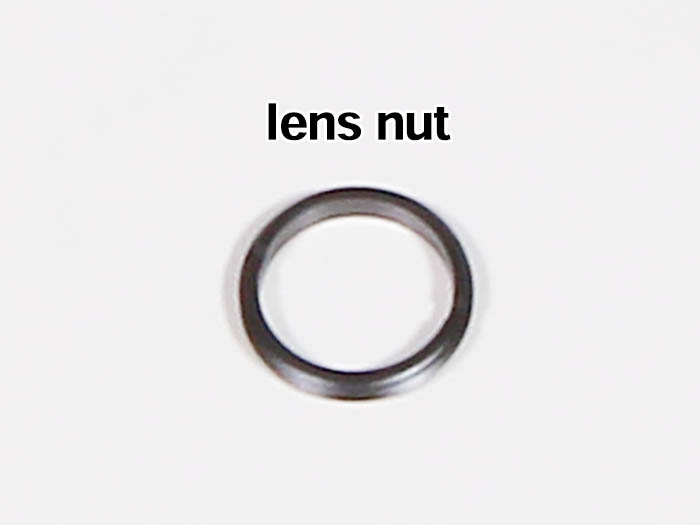

lens mountにlens nutを取り付けます。
(※後の工程で集光レンズを装着しますので、完全にしめないでください。)
レンズナット

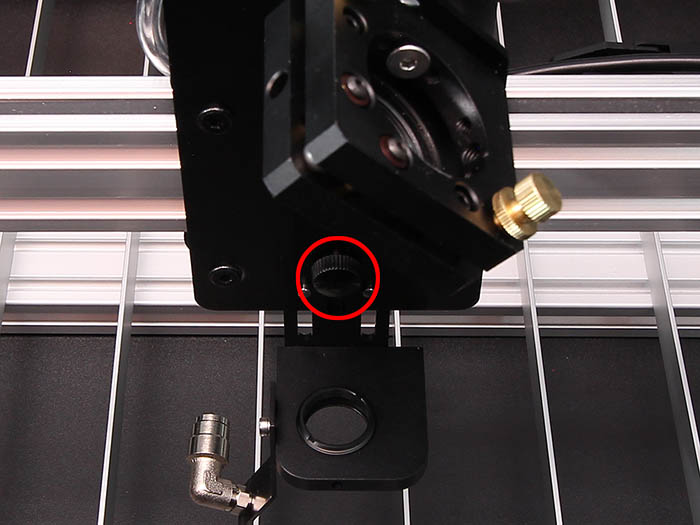

つまみネジを使用してX軸ユニットにレーザーヘッドを取り付けます。
つまみネジ

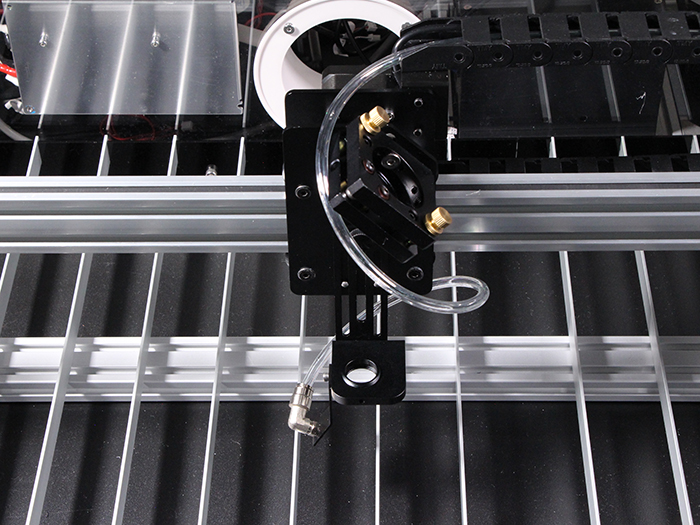

耐水性ポリウレタンチューブを耐熱ワンタッチ継手に取り付けます。
(※抜けないように奥までしっかりと挿入してください。)
耐水性ポリウレタンチューブ挿入


レーザーヘッド組立(2018年2月22日以降の出荷)

M3×6六角穴付きボルト1個を使用して、lens mountにlens mount guideを取り付けます。
M3×4六角穴付きボルト1個を使用して、lens mountにair assist holderを取り付けます。
lens mount 組立

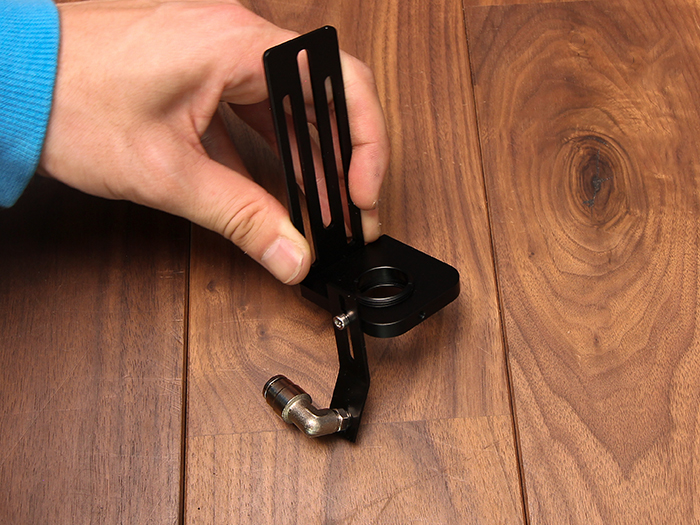

air assist holderに耐熱ワンタッチ継手を取り付けます。
air assist holder 取付


lens mountにlens nutを取り付けます。
lens nut 取付

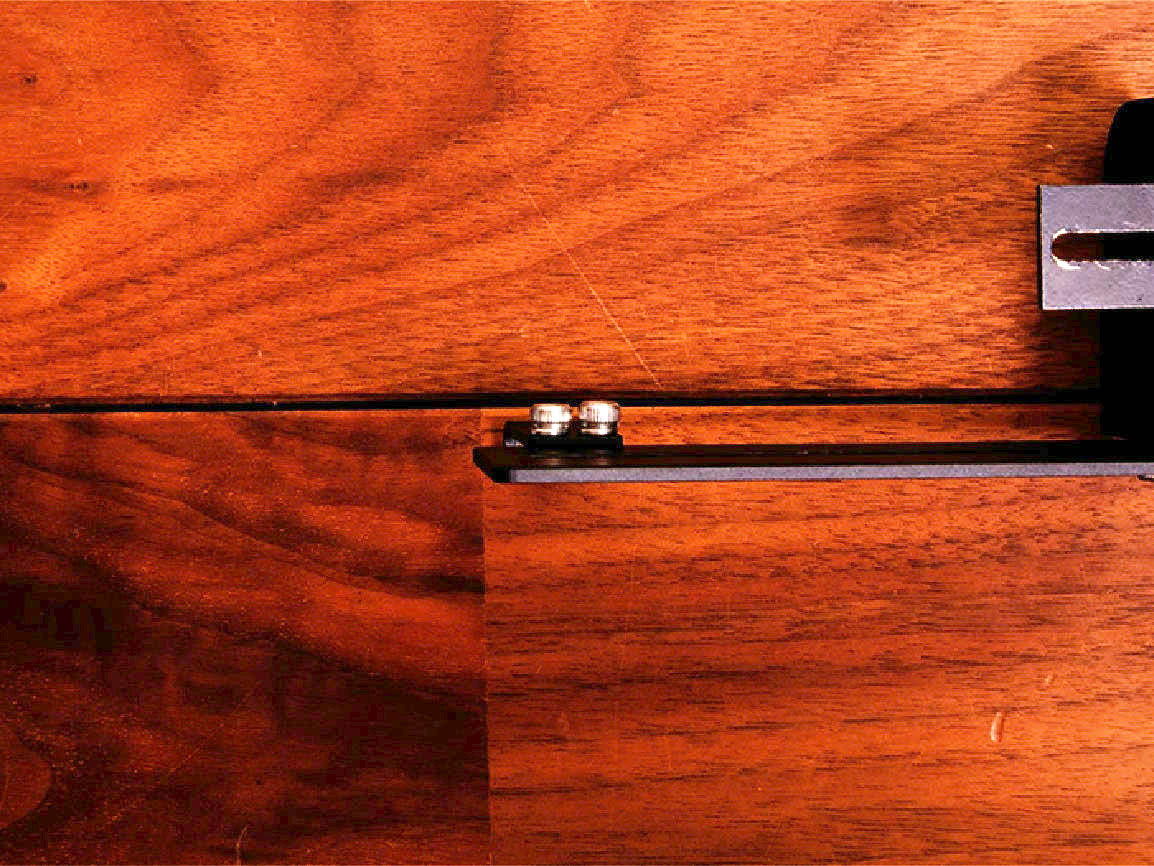

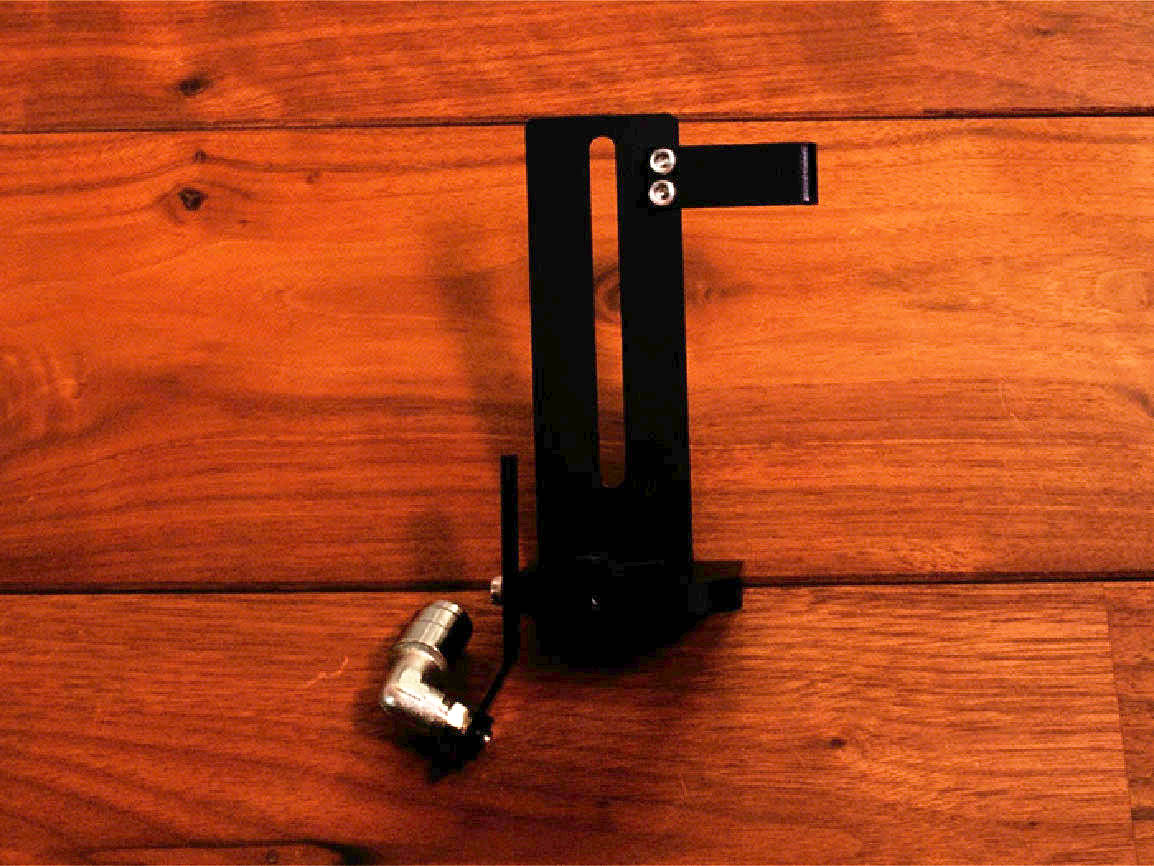

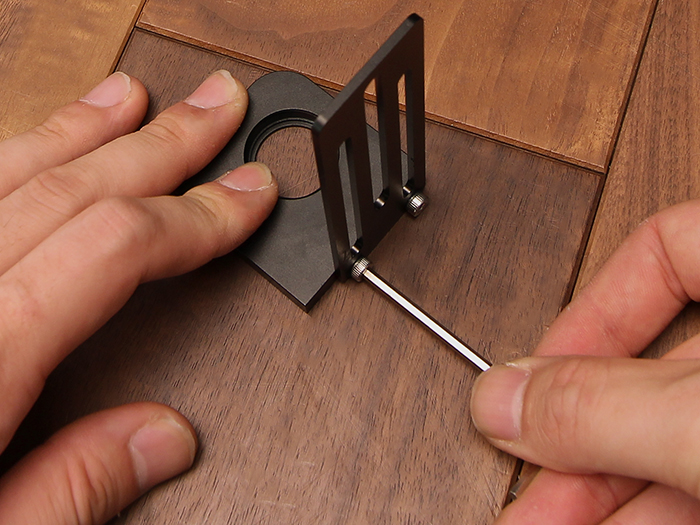

M3×4六角穴付きボルト2個を使用して、lens mount guideにposition bracketを取り付けます。
position bracket 取付


position bracket 取付


つまみネジを使用してX軸ユニットにレーザーヘッドを取り付けます。
つまみネジ 取付


耐水性ポリウレタンチューブを耐熱ワンタッチ継手に取り付けます。
(※抜けないように奥までしっかりと挿入してください。)
耐水性ポリウレタンチューブ挿入
