基板配線

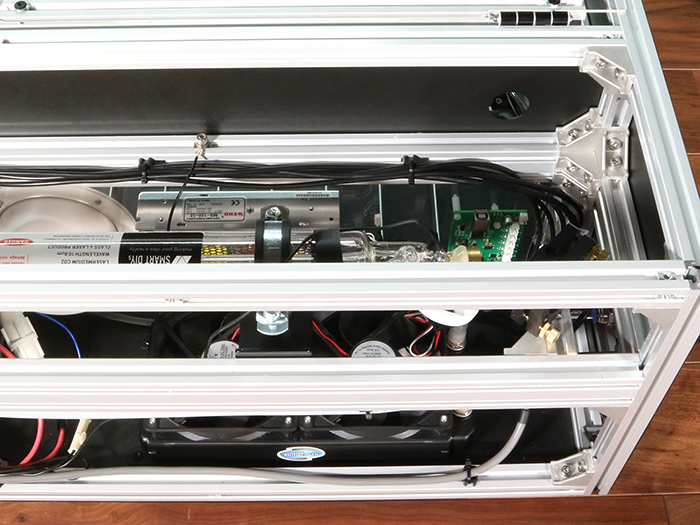

ACライン引き回し

部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト


部品 数量

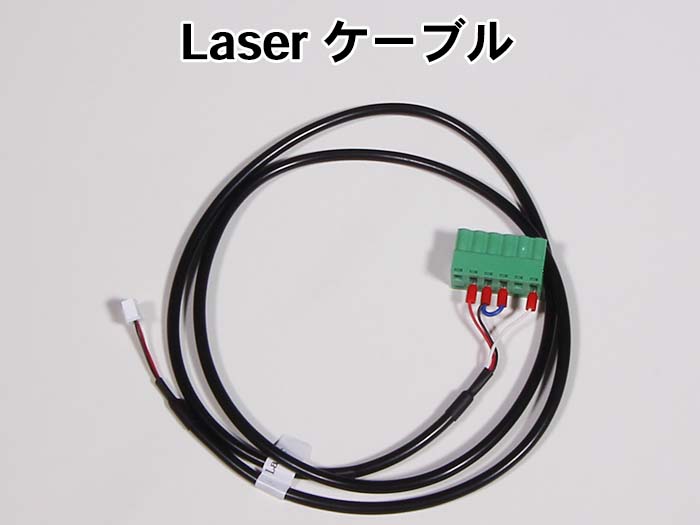

Laserケーブル 1

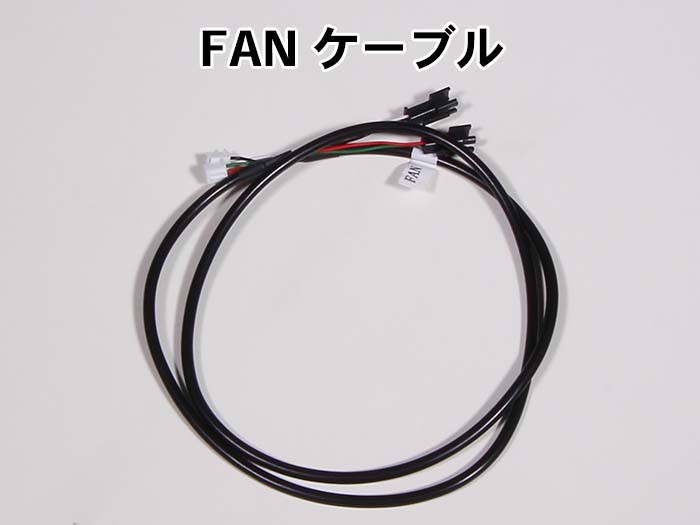

FANケーブル 1
Powerケーブル 1

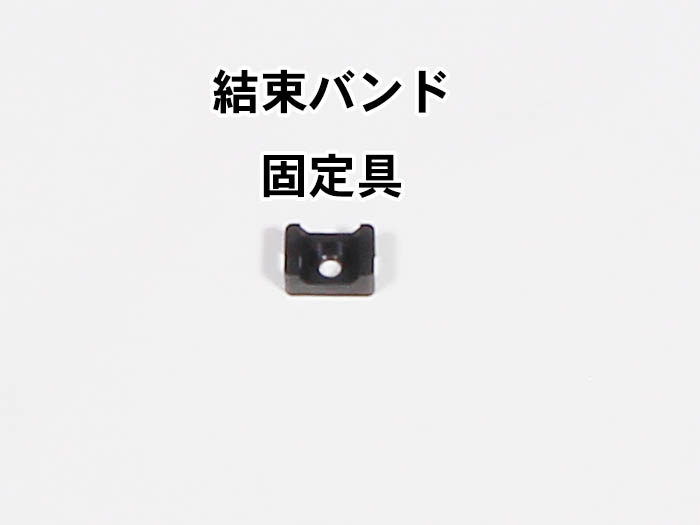

結束バンド固定具 10

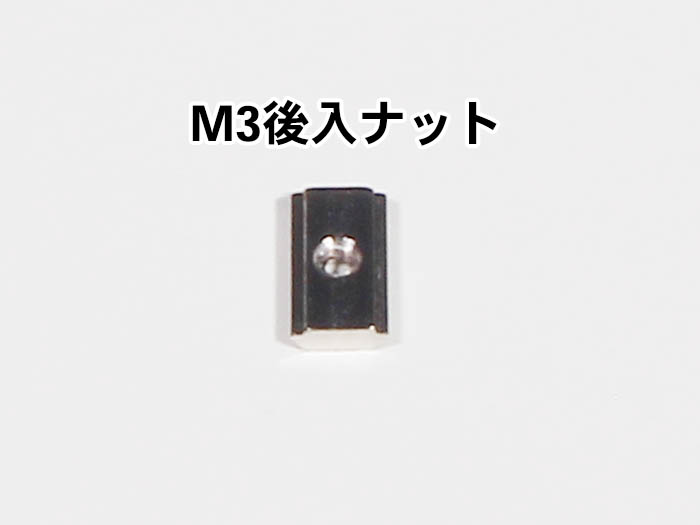

M3後入ナット 10

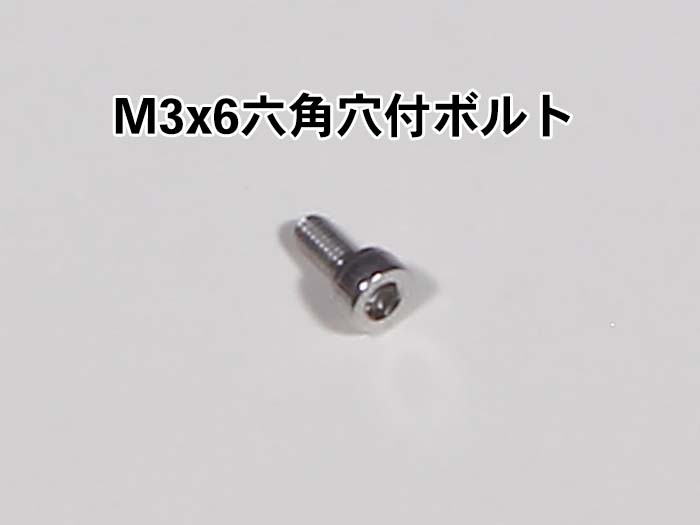

M3×6六角穴付ボルト 10

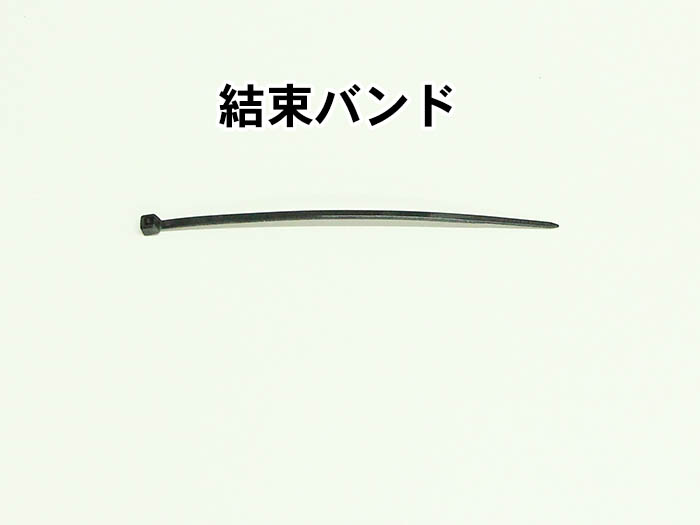

結束バンド 10

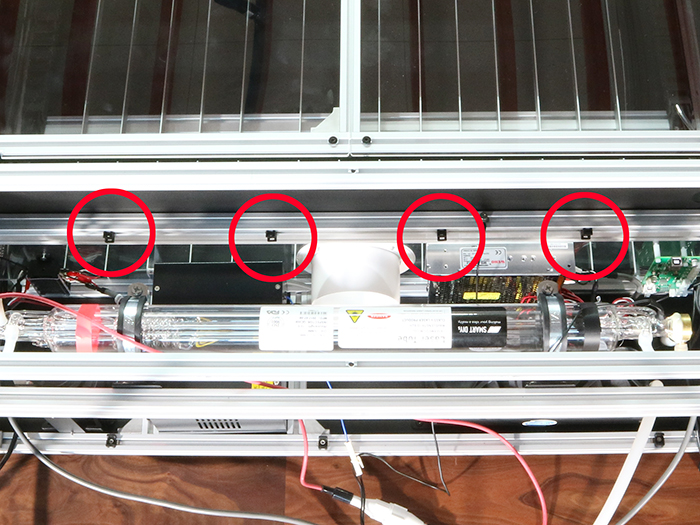

結束バンド固定具 取付

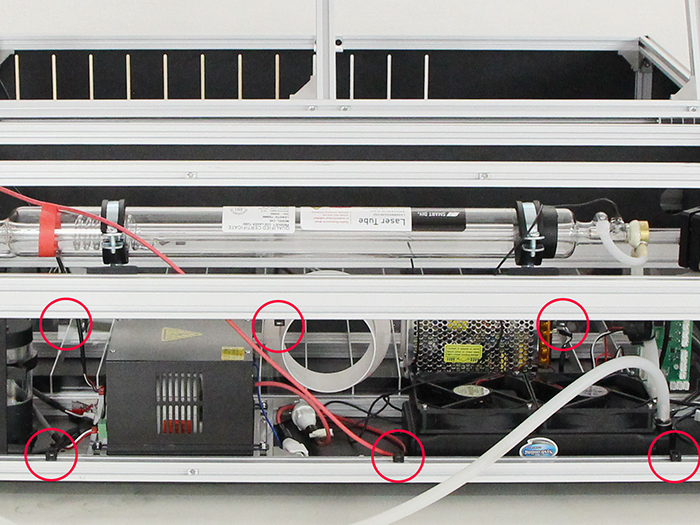

写真の位置に結束バンド固定具をM3後入ナットとM3×6六角穴付ボルトを使用して取り付けます。
結束バンド固定具裏面フレーム

レーザー管上面フレーム


スイッチング電源 配線

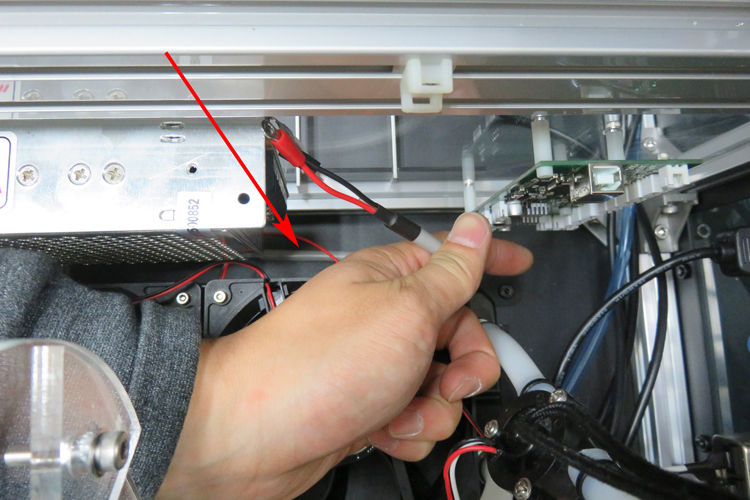

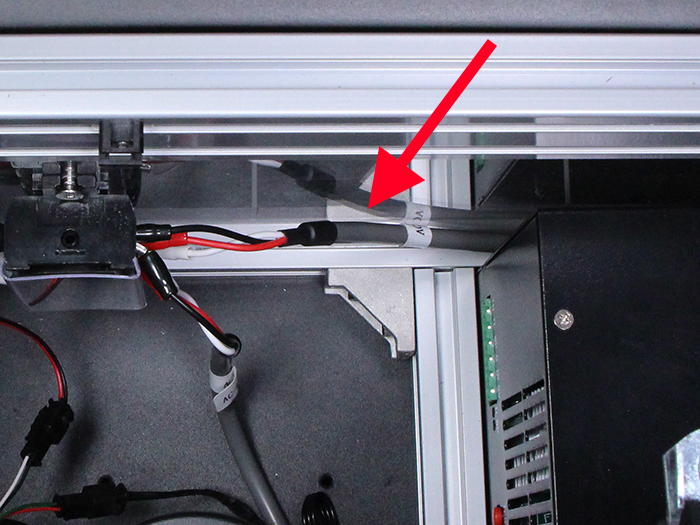

端子台に配線したAC-DCケーブルを写真を参考に座付きソケットの下を通してください。
AC-DCケーブル端子台側

スイッチング電源上アングル

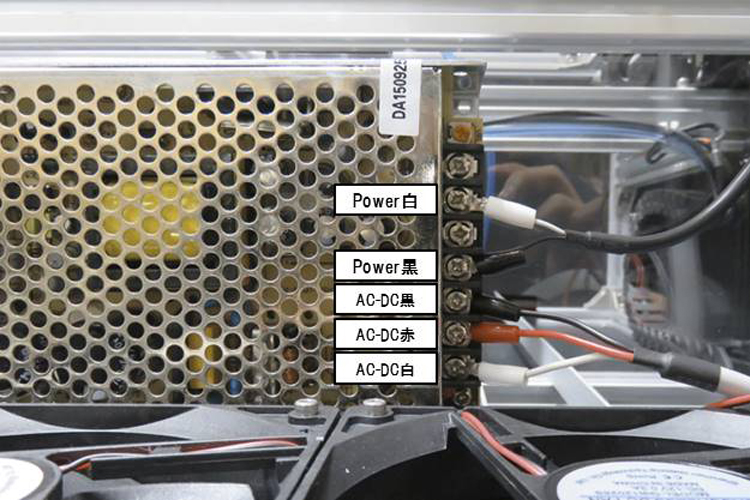

スイッチング電源に配線します。
配線図


レーザー管 配線

レーザー管とレーザー電源を接続します。

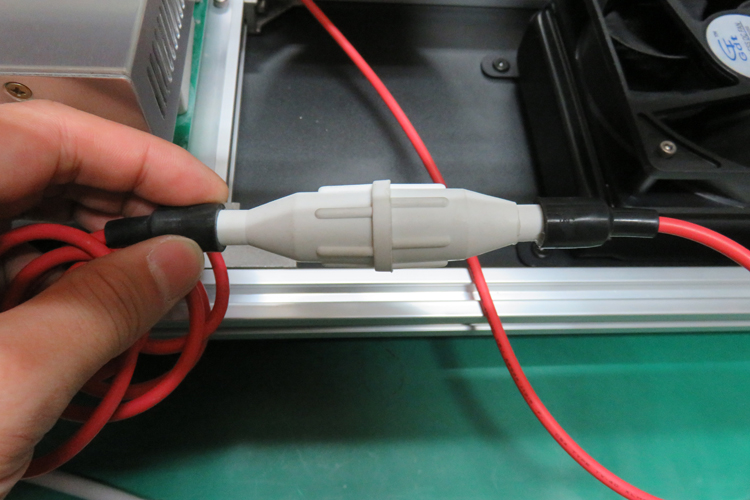

レーザー管配線

差し込み場所

ケーブルを束ねる


ACライン・水冷ホース引き回し

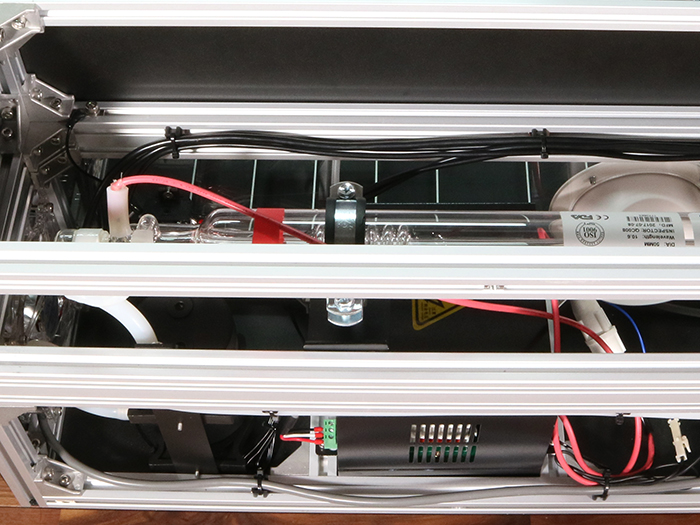

前工程で取り付けた結束バンド固定具を使用してACライン・水冷ホースのケーブルの引き回しを行います。
(※必要に応じて結束バンド固定具の個数を増やしてください。結束バンド固定具・結束バンドは多めに入っています。)

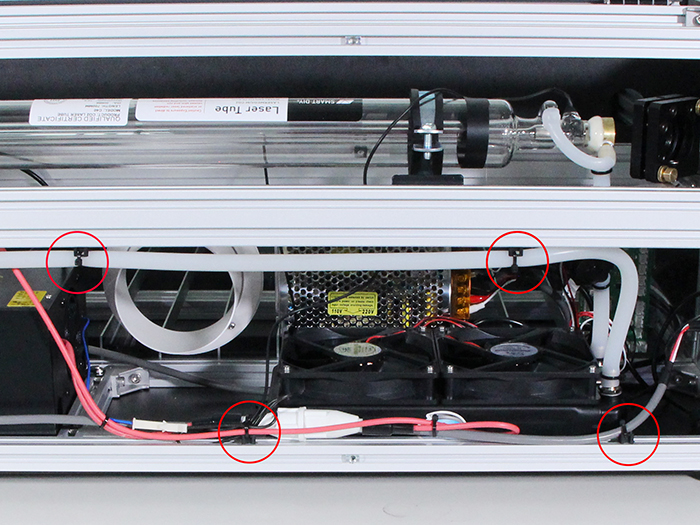

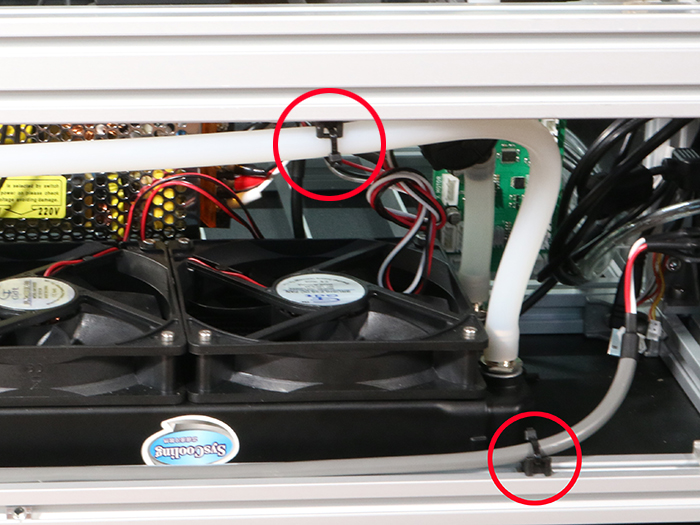

ラジエーター側結束バンド

ラジエーター側結束バンド4か所

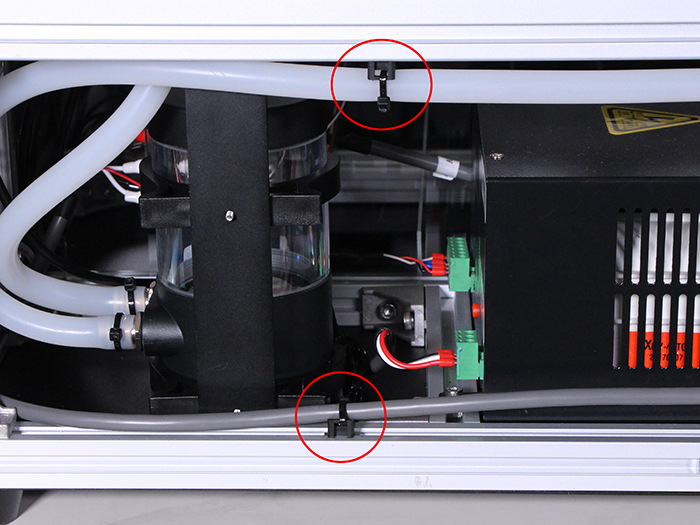

水冷装置側結束バンド2か所

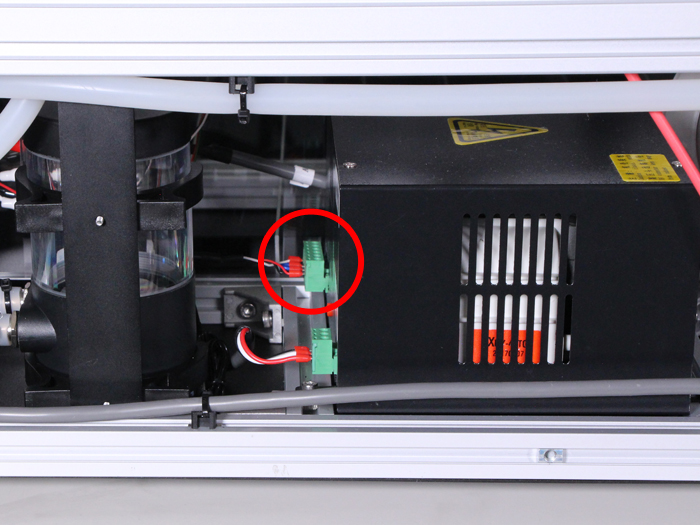

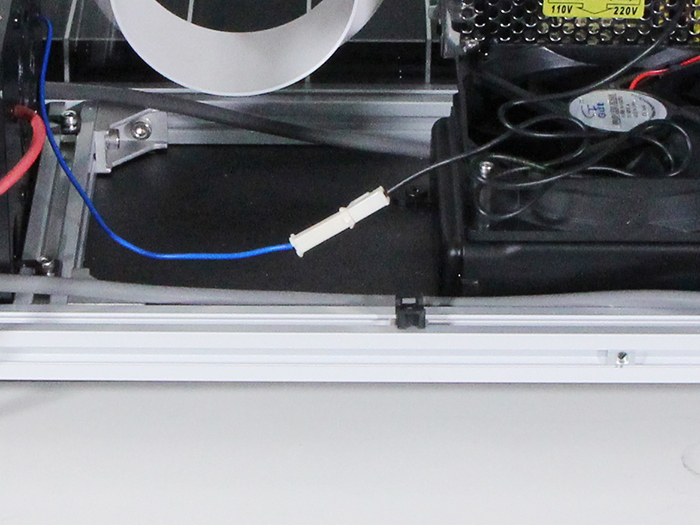

Laserケーブルをレーザー電源に接続します。
Laserケーブル接続


DCライン

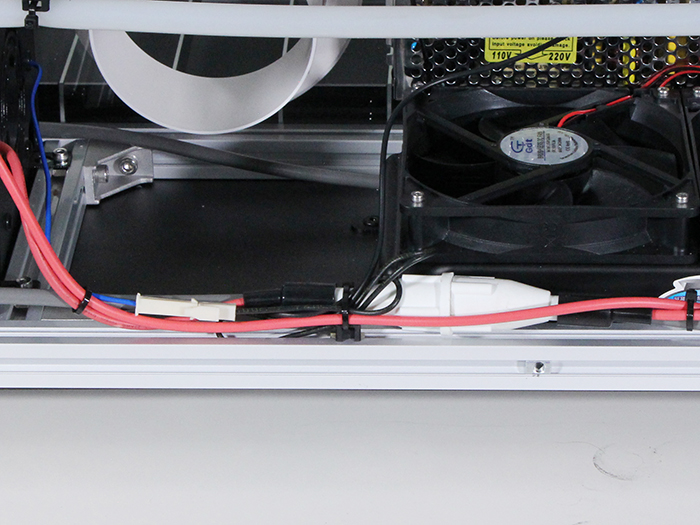

DCライン引き回し

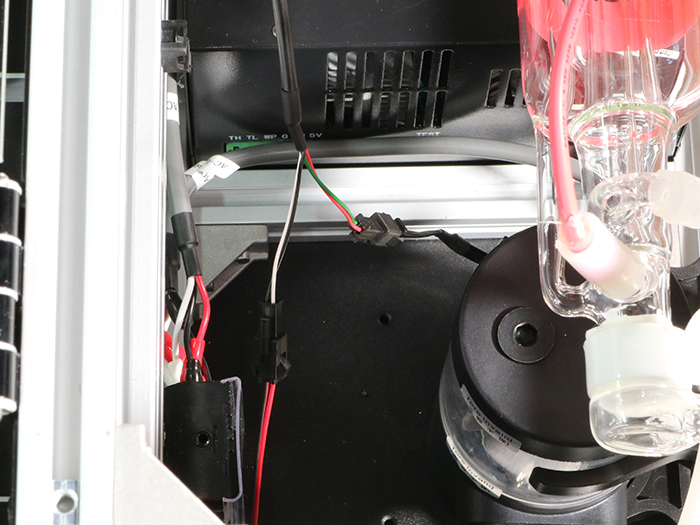

FANケーブル(方端が白&黒、赤&緑の二又に分かれています)をLED DCファンと水冷ポンプに接続します。
(※FANケーブル二又部分の2個のコネクタはLED DCファンと水冷ポンプのどちらに接続しても問題ありません。コネクタの形状も同じになっています。)
水冷装置

前工程で取り付けた結束バンド固定具を使用してDCラインのケーブルの引き回しを行います。
(※必要に応じて結束バンド固定具の個数を増やしてください。結束バンド固定具・結束バンドは多めに入っています。)
座付ソケット側ケーブル

スイッチング電源側ケーブル

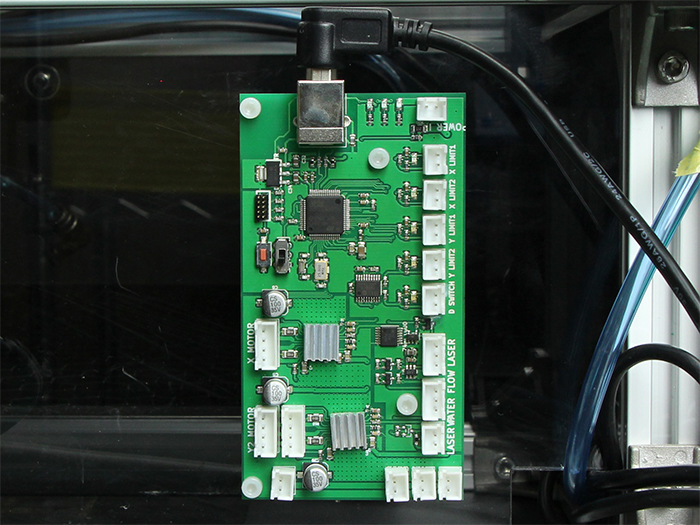

基板配線



耐水性ポリウレタンチューブをパネルタッチコネクタに接続します。
パネルタッチコネクタ取り付け

以下の写真を参考に計10種類のケーブルの配線を行います。

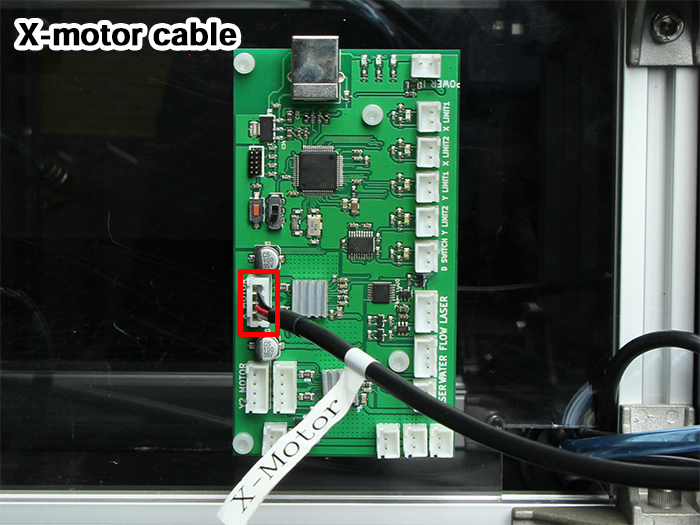

<X-Motorケーブル>
X-Motorケーブル

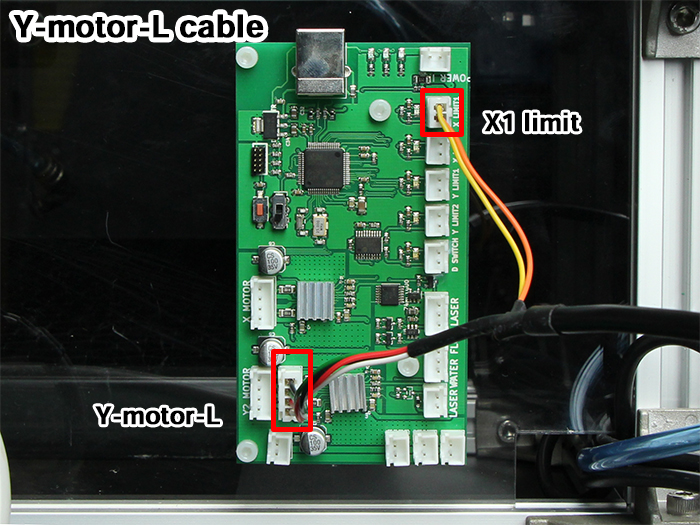

<Y-Motor-Lケーブル>
Y-Motor-Lケーブル

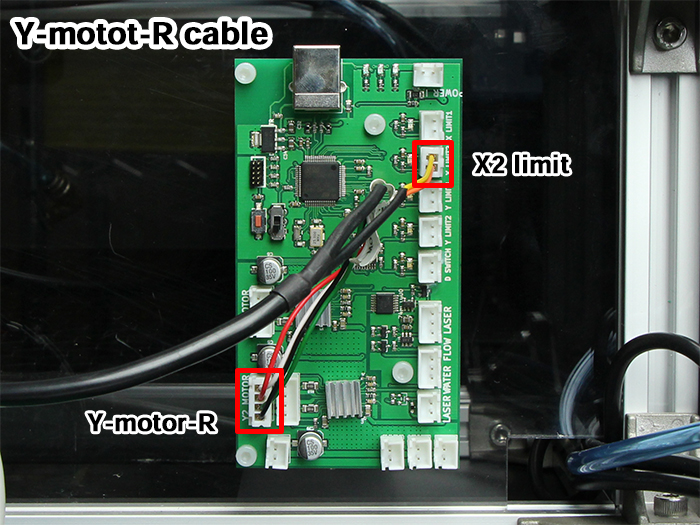

<Y-Motor-Rケーブル>
Y-Motor-Rケーブル

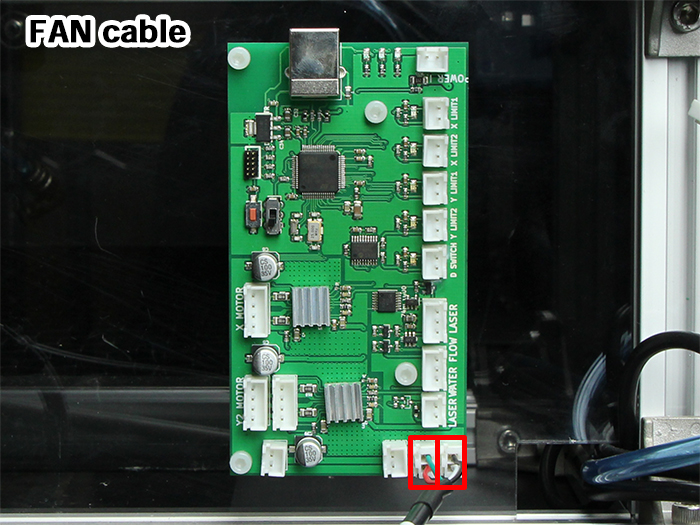

<FANケーブル>
(※二又のコネクタはどちらに接続いただいて構いません。)
FANケーブル

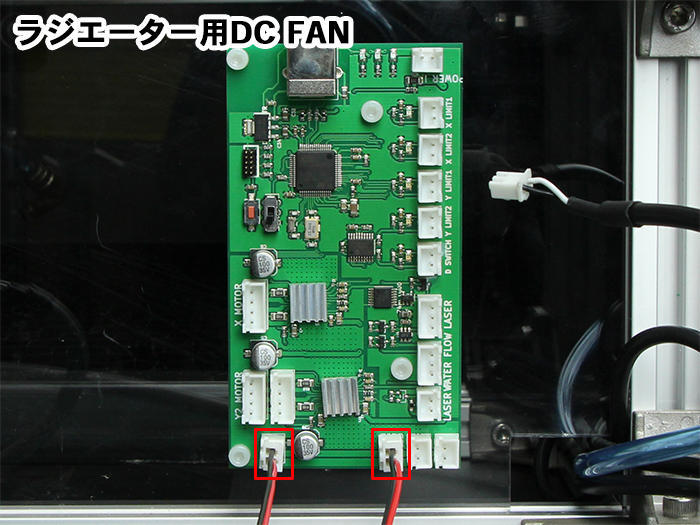

<ラジエーター用DCファン>
(※二又のコネクタはどちらに接続いただいて構いません。)
ラジエーター用DCファン

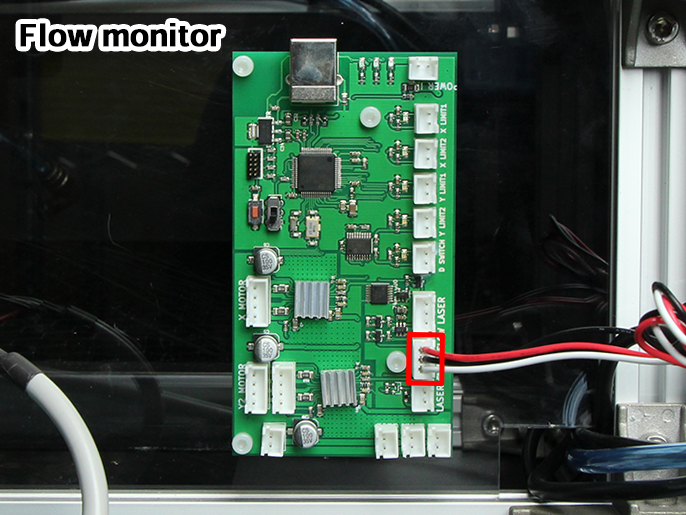

<フローモニター>
フローモニター

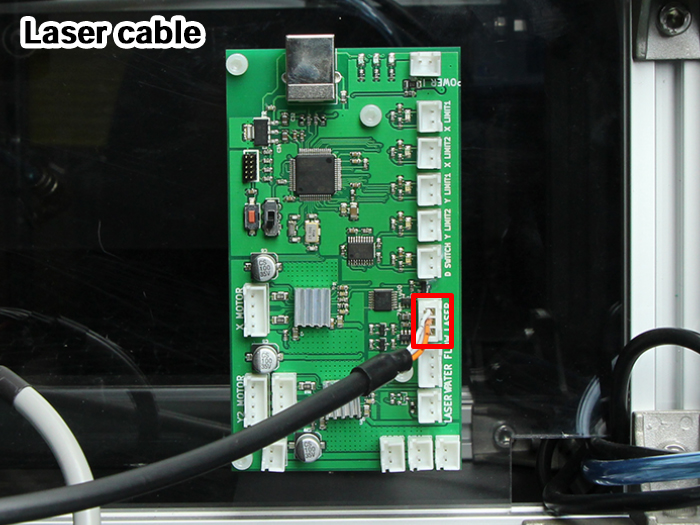

<Laserケーブル>
Laserケーブル

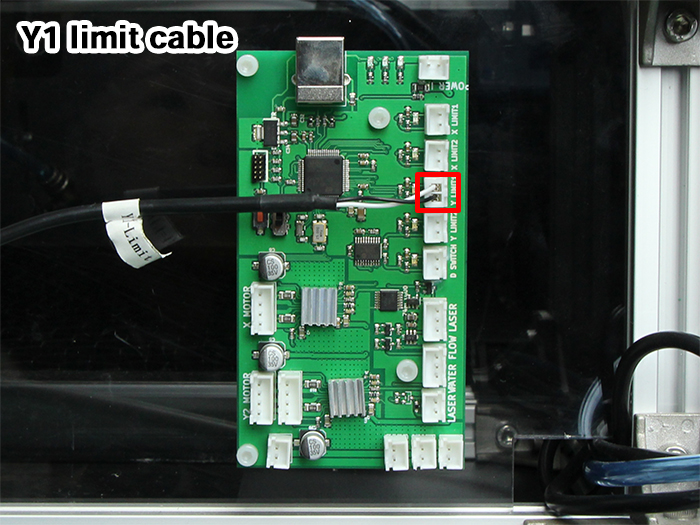

<Y1-Limitケーブル>
Y1-Limitケーブル

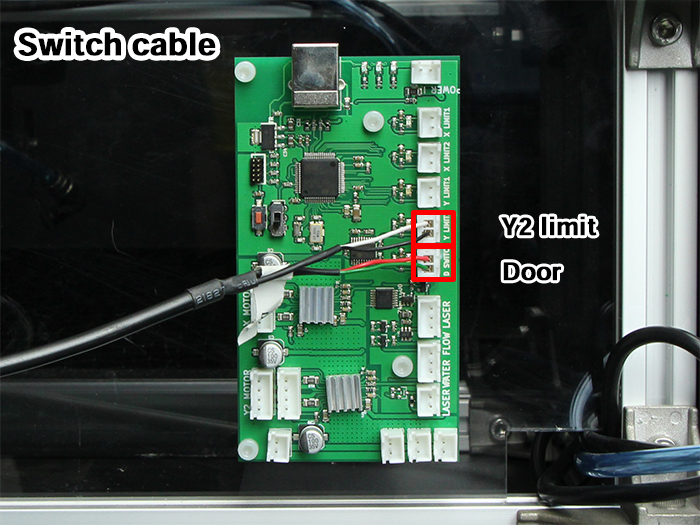

<Switchケーブル>
Switchケーブル

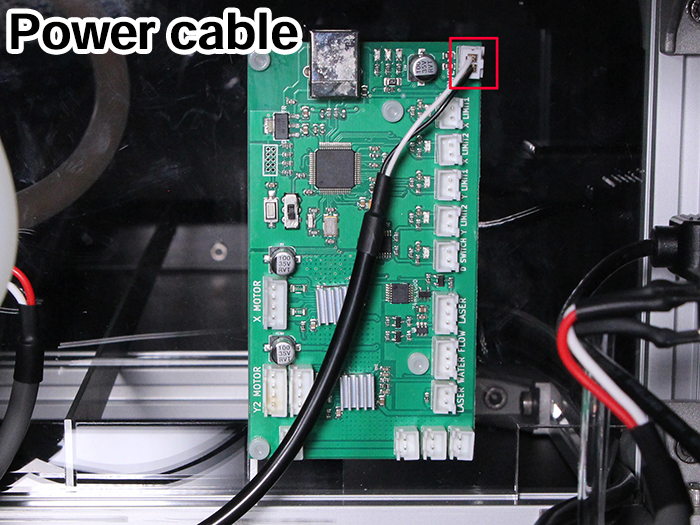

<Powerケーブル>

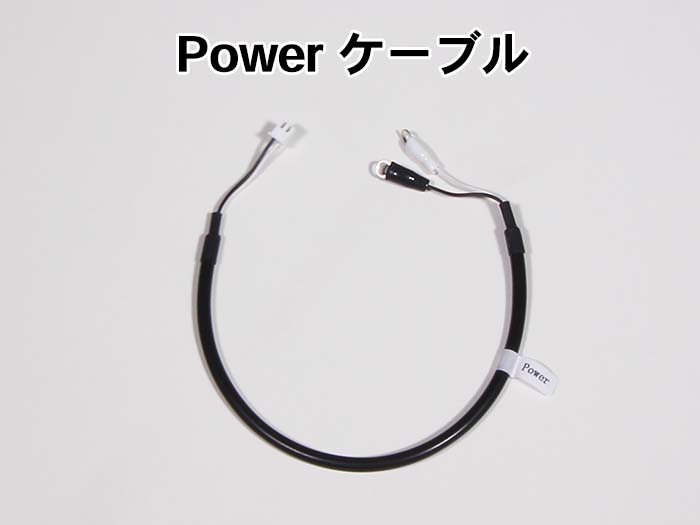

Powerケーブル

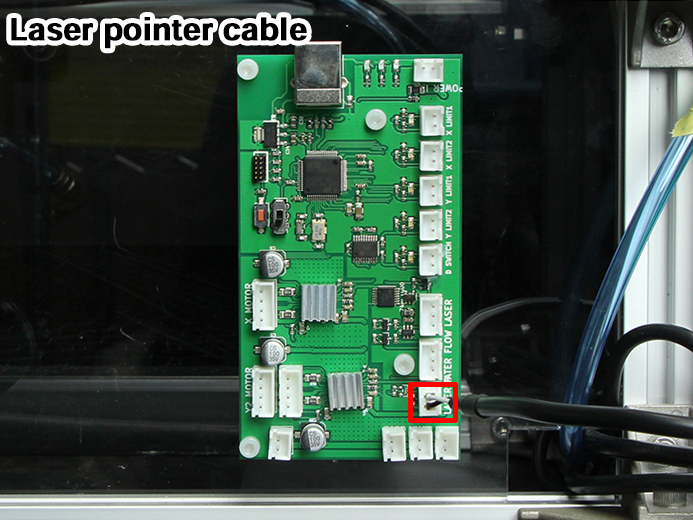

<Pointerケーブル>【←オプション:位置決めキットをご購入された方のみ】
Pointerケーブル

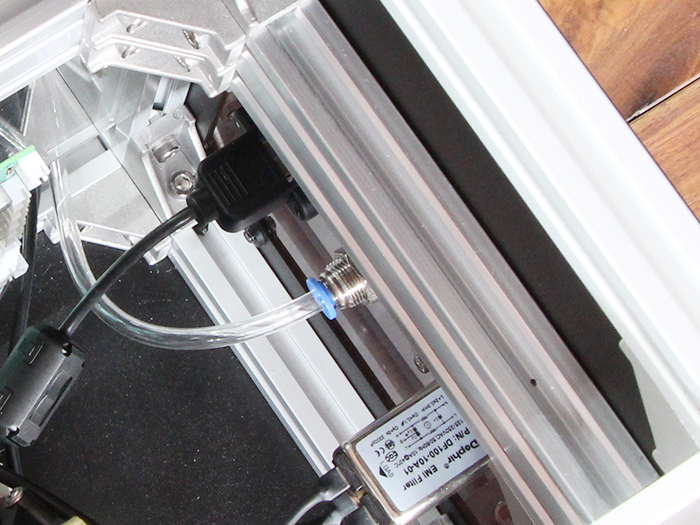

パネルマウントUSBケーブルをコントロール基板に接続します。
パネルマウントUSBケーブル

以上で配線は終わりです。
