XY軸ユニット組み立て・完成

XY軸ユニット組立・完成

部品表

m8×15六角穴付ボルト
M8 Tナット
M8 Tナット


M5 Tナット
M8 Tナット
M8 Tナット


部品 詳細 数量

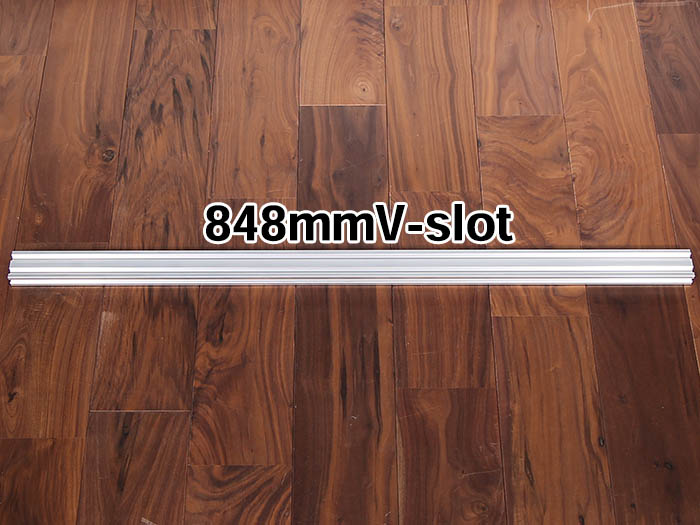

848mm V-Slot アルミフレーム 標準 20mm角*40mm 1

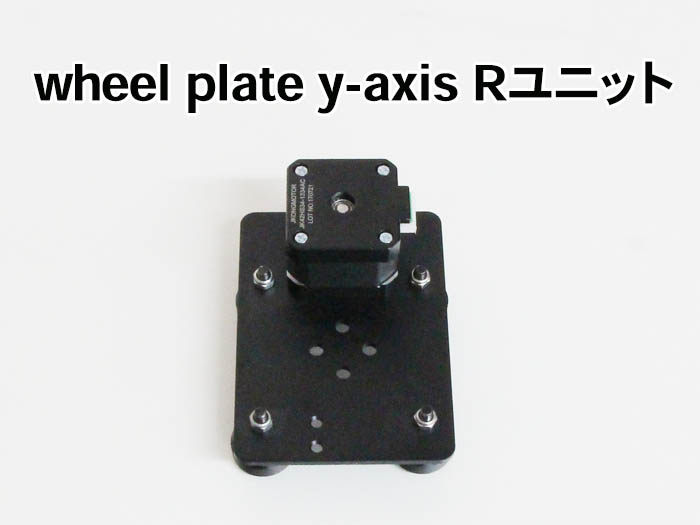

wheel plate y-axis Rユニット 組立済み 1

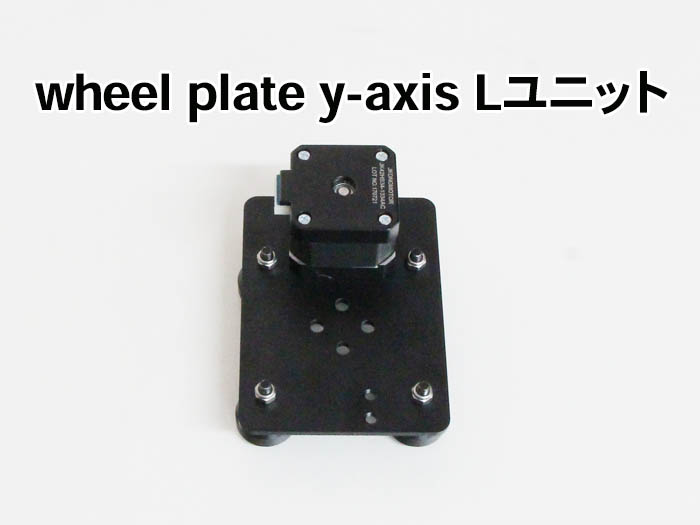

wheel plate y-axis Lユニット 組立済み 1

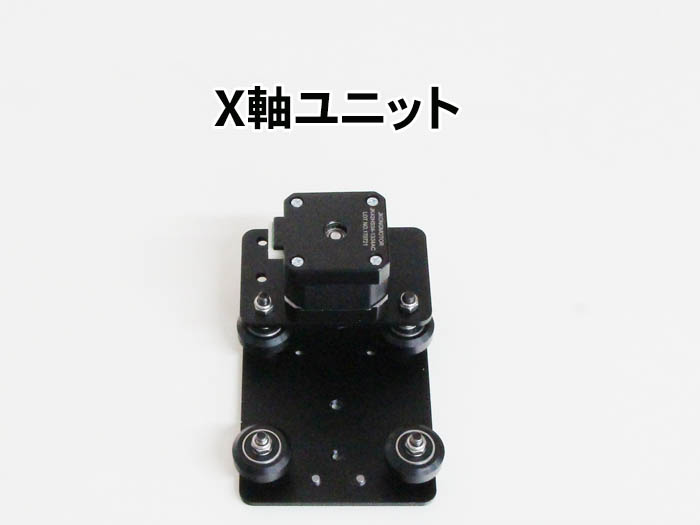

X軸ユニット 組立済み 1

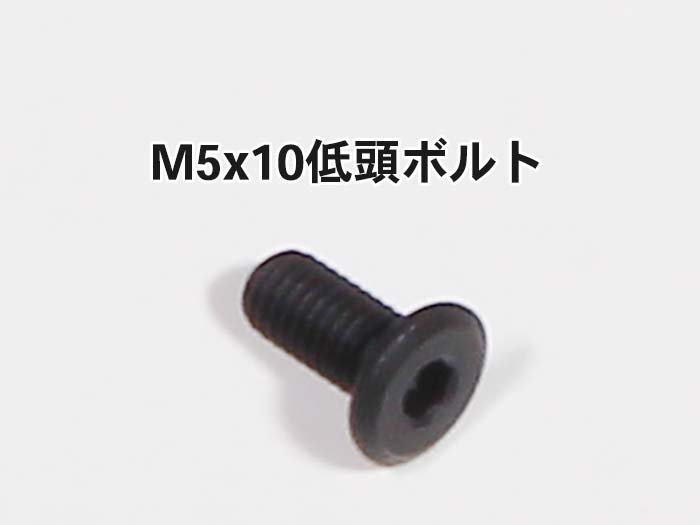

M5×10 低頭ボルト 4
M5 Tナット 7

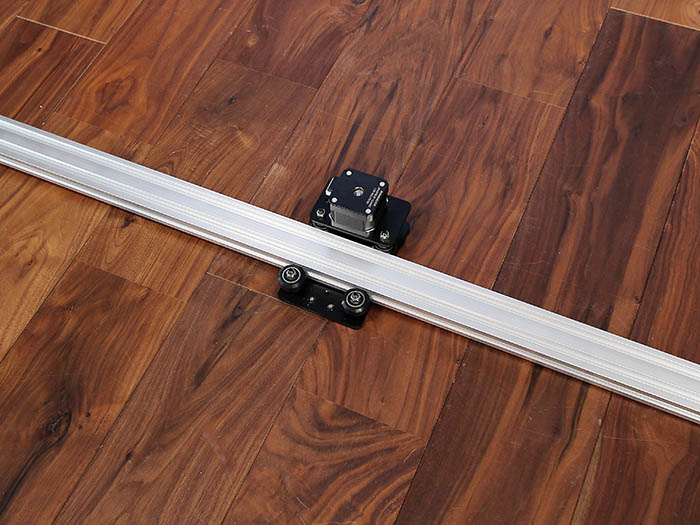

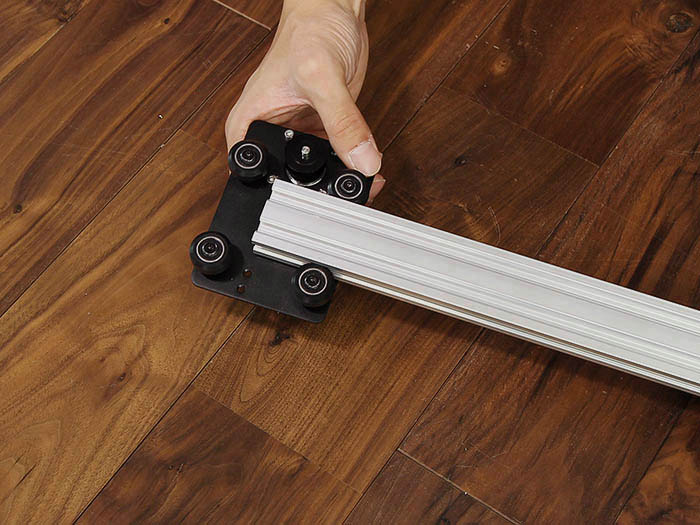

848mm V-SlotにY軸ユニットをスライドさせて取り付けます。
Y軸ホイール取り付け確認


X軸ユニットと同様にスムーズに動くかを確認します。
Y軸ホイール動作確認

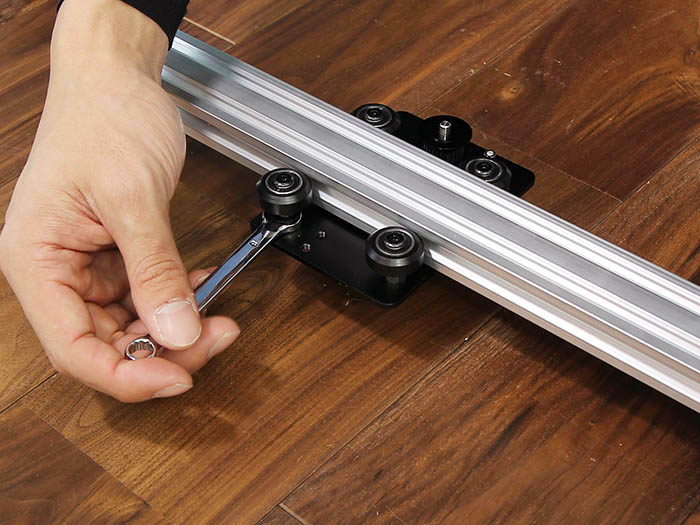

がたつきや、引っかかる場合は偏心スペーサーをスパナでまわして調整してください。
偏心スペーサーの調整はFabool Laser Miniの「X軸の組み立て」→「偏心スペーサーの構造と調整」をご参照ください。
Y軸スパナで調整


X軸ユニット組み立て

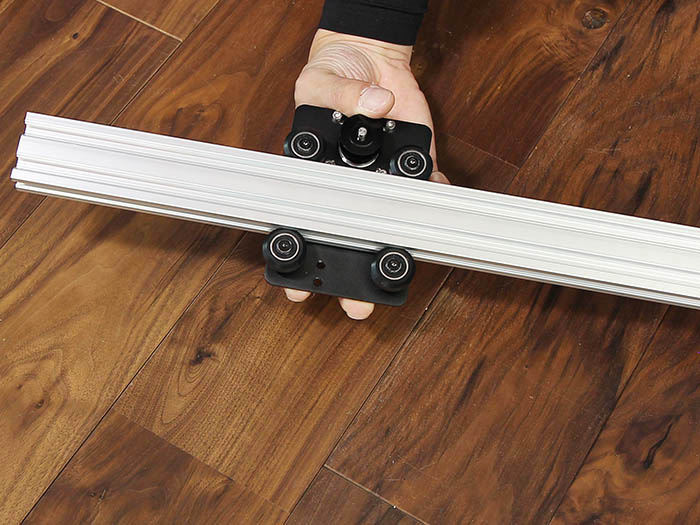

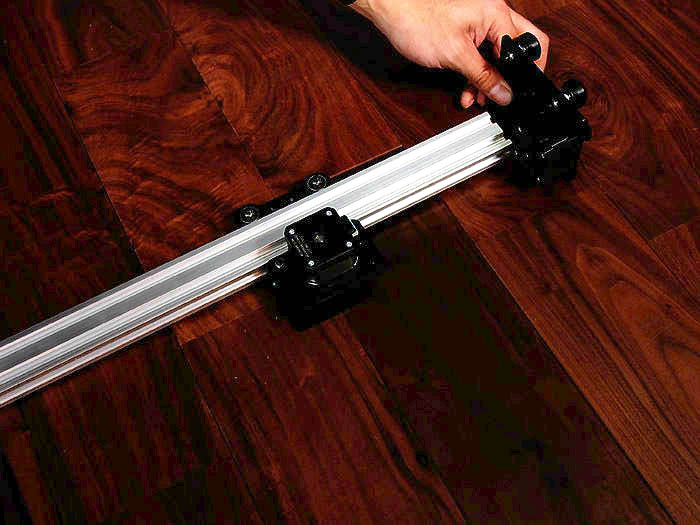

848mm V-SlotにX軸ユニットをスライドして取り付けます。
挟み込む

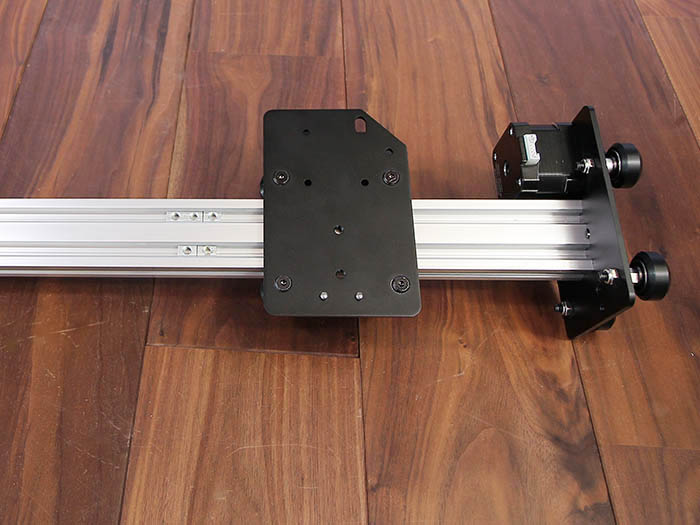

写真の向きでwheel plate y-axis Lユニットを848mm V-Slotに取り付けます。

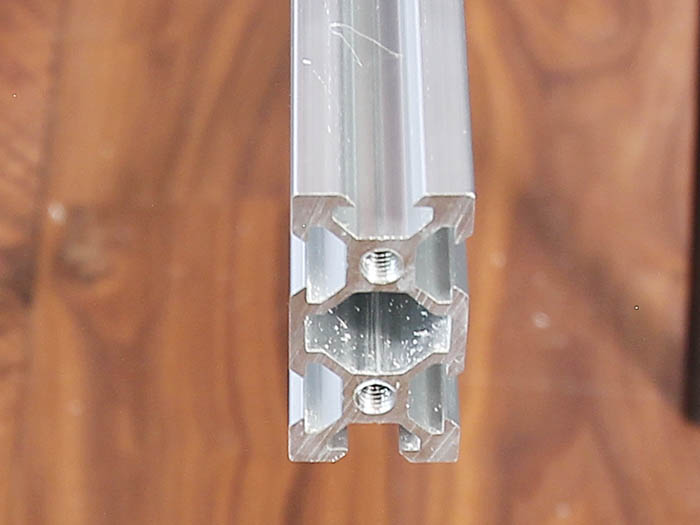

848mm V-Slotのネジ穴を使います。
wheel plate y-axis Lの取り付け向き


wheel plate y-axis Lユニット固定場所

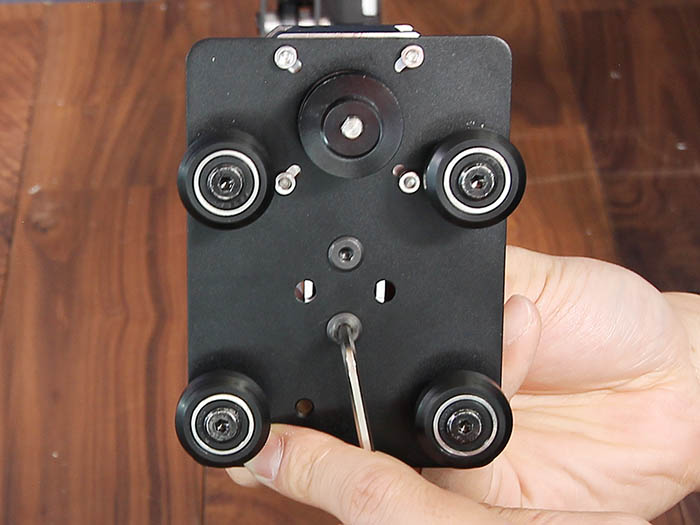

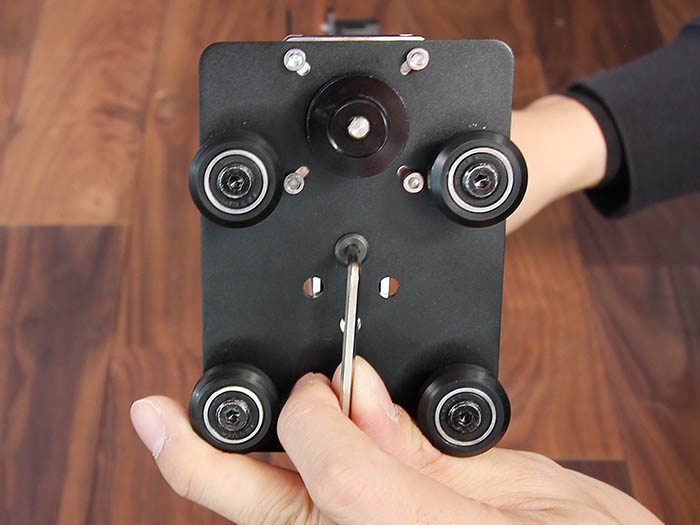

M5×10 低頭ボルト2個で固定します。
ボルト2つ


しっかりと固定してください。
緩い場合は、稼働中にゆるんでしまう場合があります。
しっかり締める


写真の向きにして848mm V-SlotにM5 Tナットを入れます。
(上段:3個、下段:2個)
M5Tナットの個数


写真の向きにして848mm V-SlotにM5 Tナットを入れます。
(上段:1個、下段:1個)

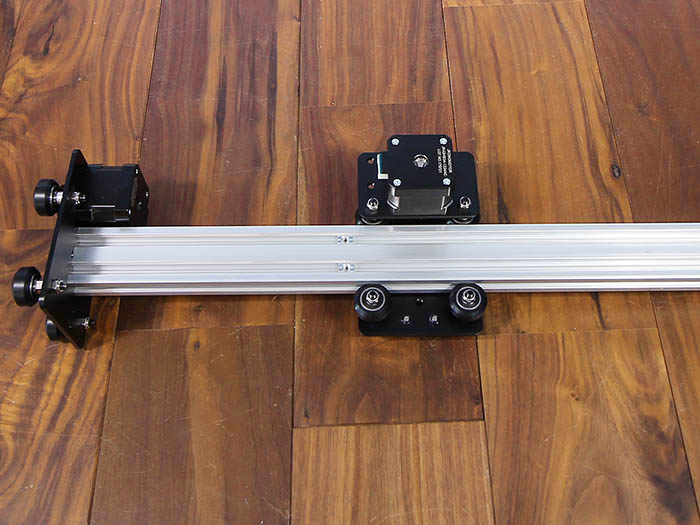

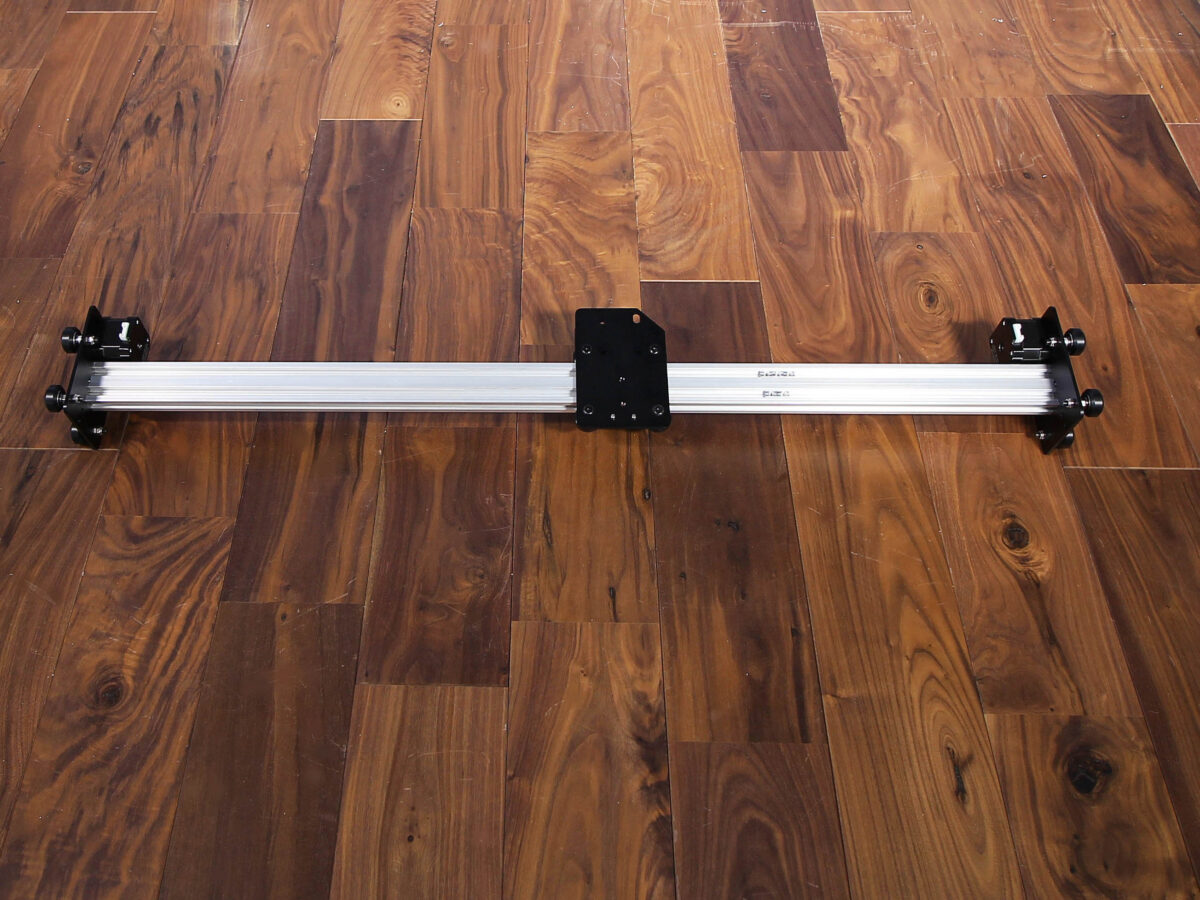

XY軸ユニットの完成です。
XY軸ユニット工程終了
