X軸ユニット 組み立て

X軸ユニット 組み立て



部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


部品 詳細 数量

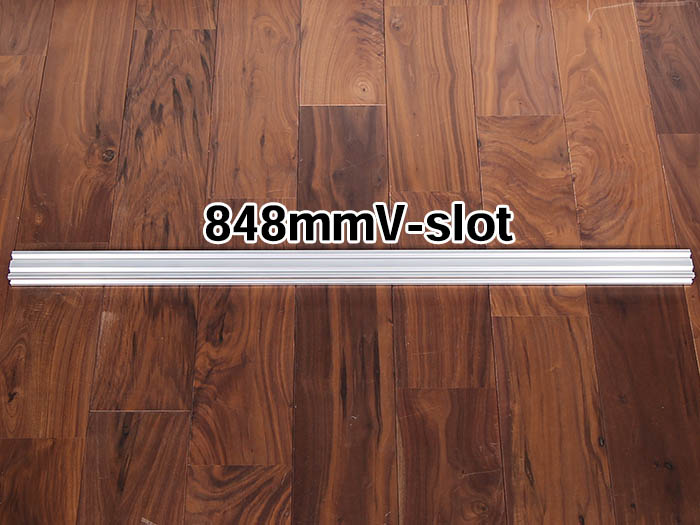

848mm V-Slot アルミフレーム 標準 20mm*40mm 1

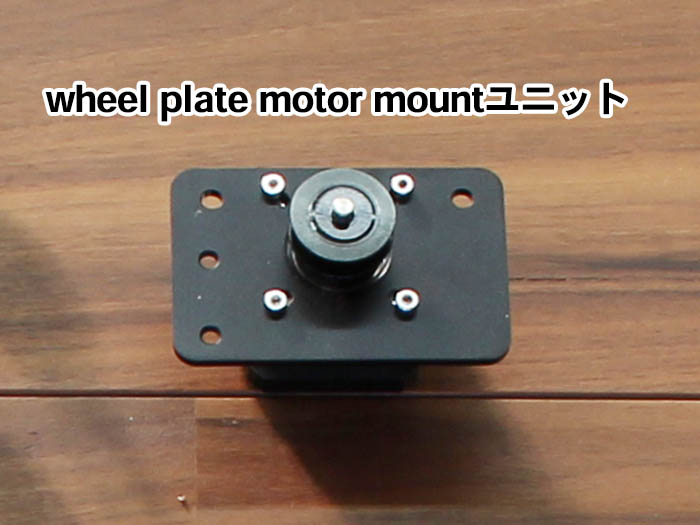

wheel plate motor mountユニット 1

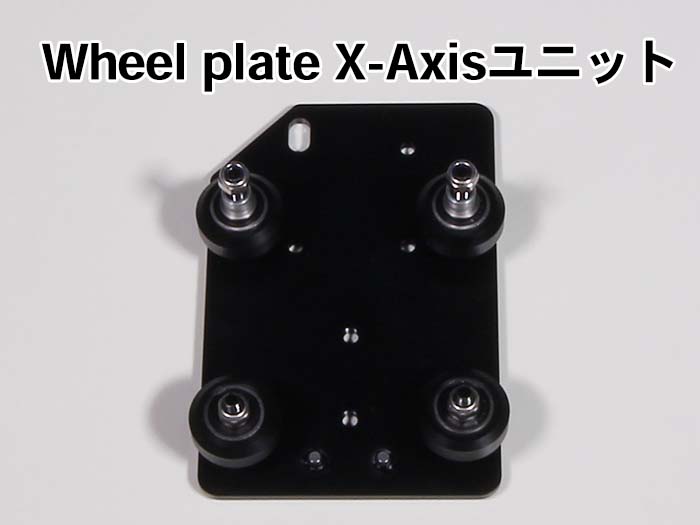

wheel plate x-axisユニット 1





X軸ユニット組み立て



wheel plate x-axis上側2個のM5ナイロンナットを取り外します。
向きは写真を参考にしてください。

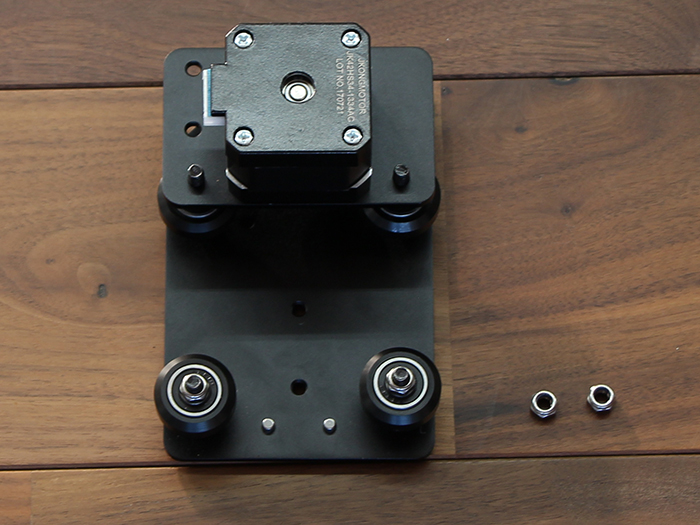

ナット取り外し
写真の向きを参考にwheel plate motor mountユニットを取り付けます。

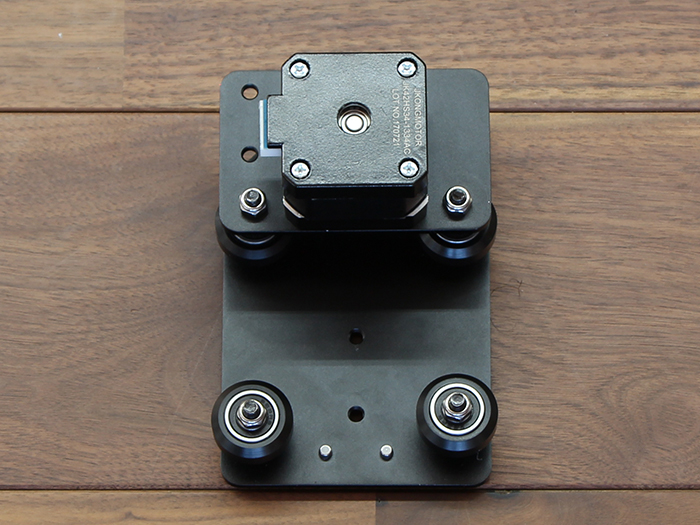

wheel plate motor mountユニット取り付け
最初に取り外したM5ナイロンナットを再度取り付けます。
※wheel plate motor mountユニットが動かないようにしっかり固定してください。
wheel plate motor mountユニット取り付け
848mm V-SlotにX軸ユニットをスライドさせて取り付けます。
X軸ユニットをスライドさせて入れ込む
X軸ユニットがVslot上を”スムーズにガタツキなく”スライド出来ているかを確認します。
スライド確認
こちらが正常な状態の動画です。

”スムーズにガタツキなく”スライド出来ない場合は偏心スペーサーをスパナでまわして調整します。
偏心スペーサーの調整はFabool Laser Miniの「X軸の組み立て」→「偏心スペーサーの構造と調整」をご参照ください。調整が終了しましたらX軸ユニットは848mmV-slotから外してください。
偏心スペーサー調整
この工程は完了です。
