アクセサリ取り付け

アクセサリ 取付



部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット



m8×15六角穴付ボルト
M8 Tナット




部品 詳細 数量

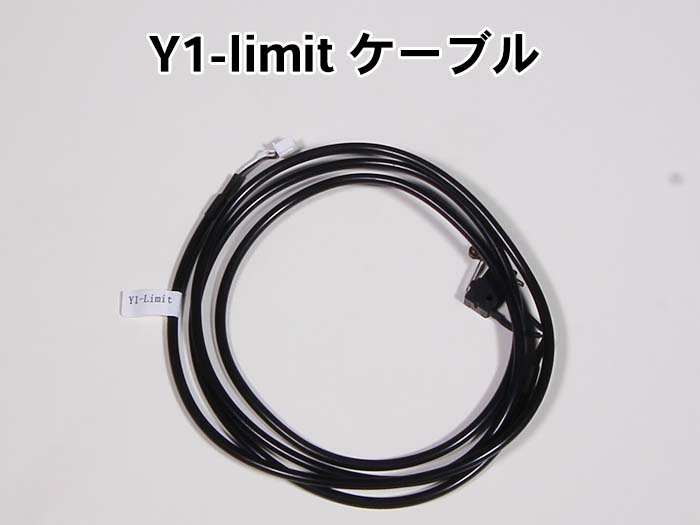

Y1-Limitケーブル 1

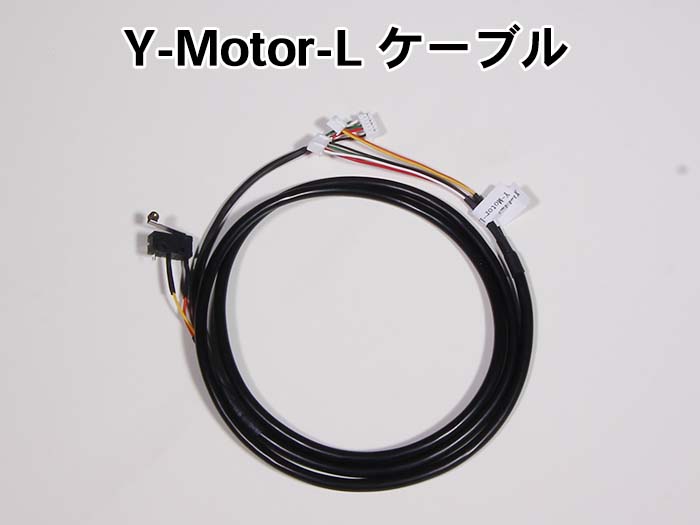

Y-Motor-Lケーブル 1

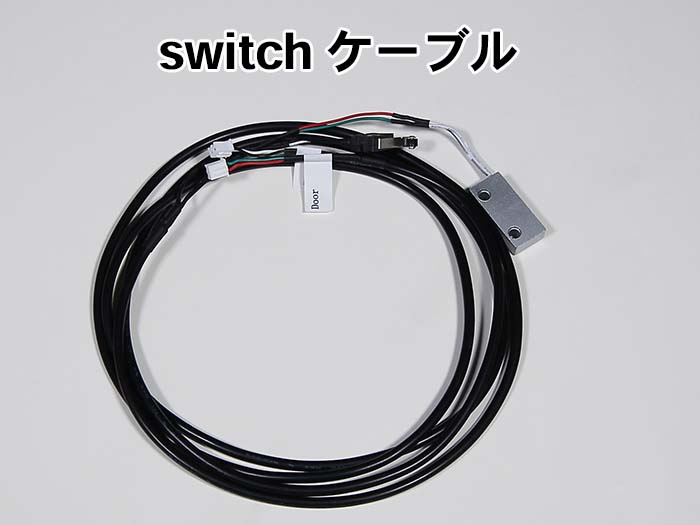

Switchケーブル 1

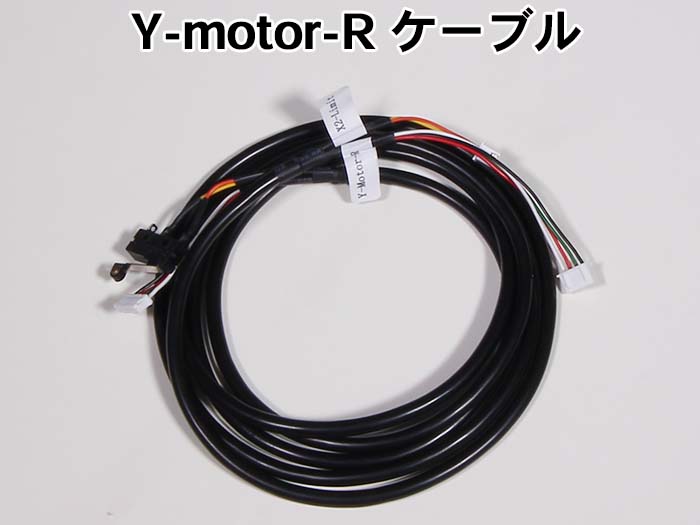

Y-Motor-Rケーブル 1

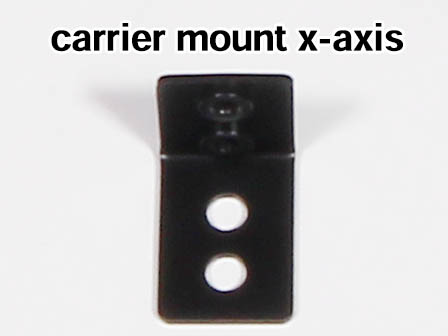

carrier mount x-axis 2

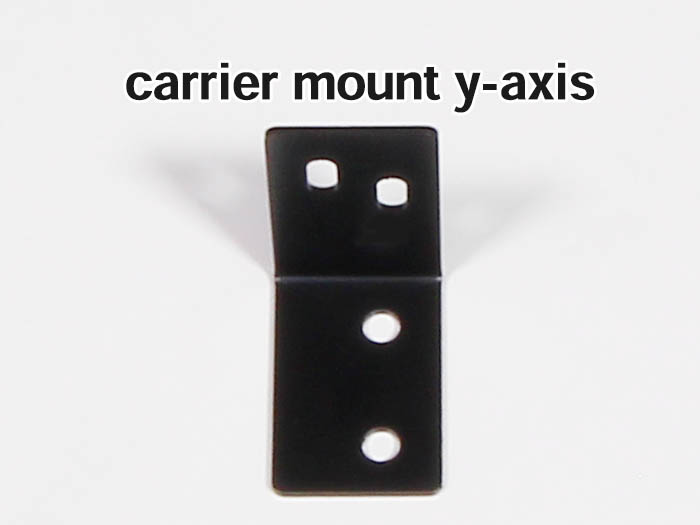

carrier mount y-axis 2

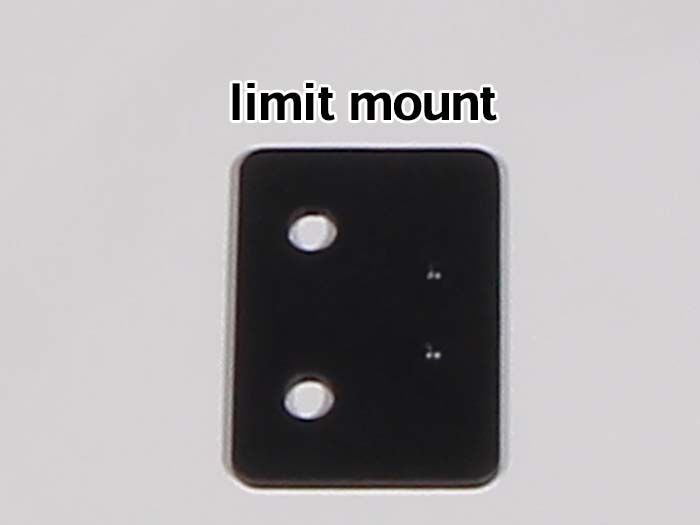

limit mount 3
limit mount y1 1

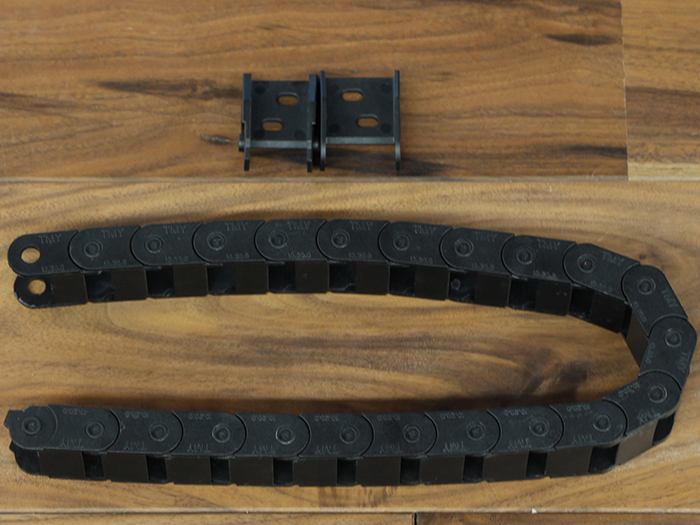

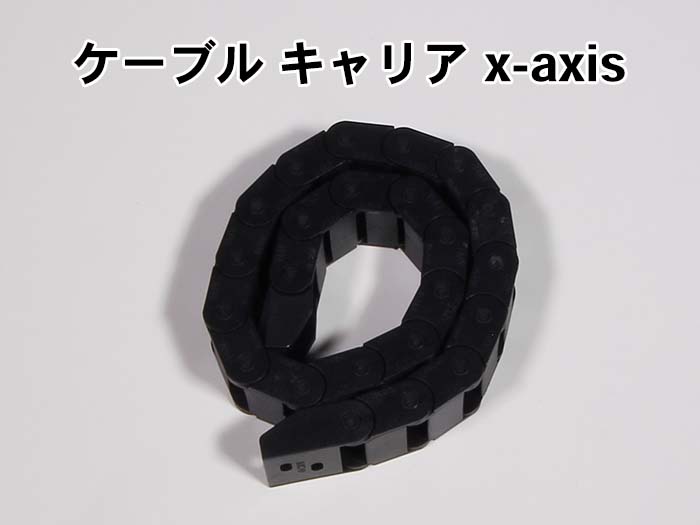

ケーブルキャリア x-axis 1

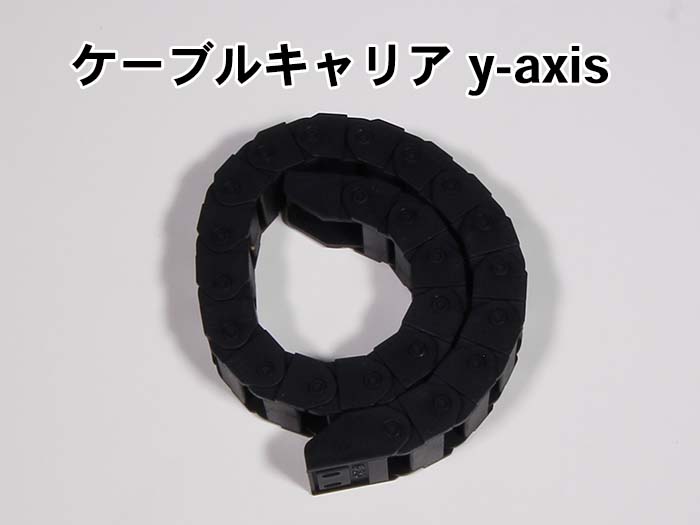

ケーブルキャリア y-axis 1

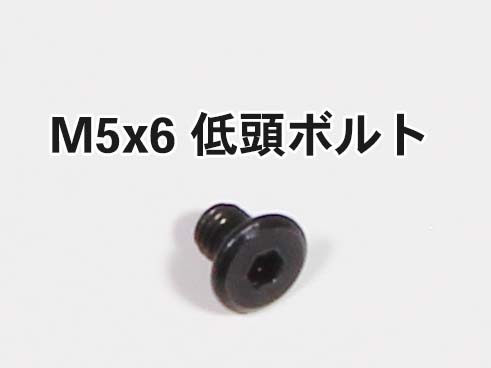

M5×6低頭ボルト 16

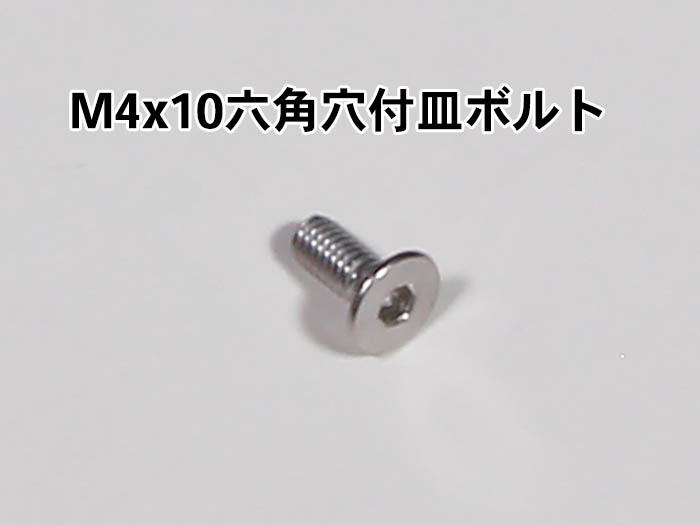

M4×10 六角穴付皿ボルト 12

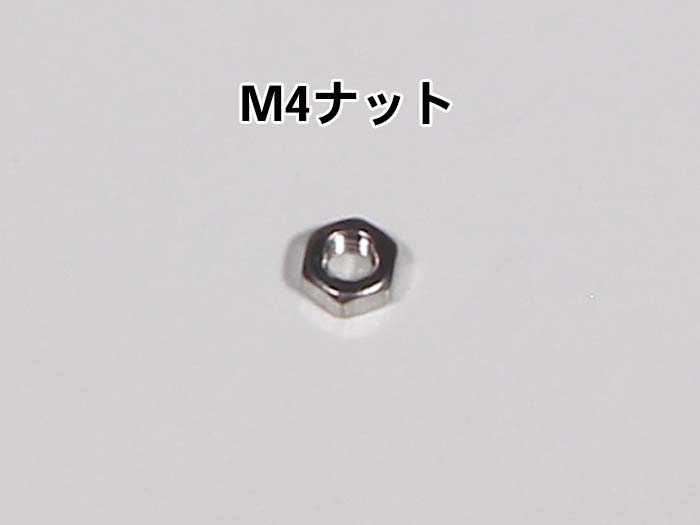

M4ナット 4

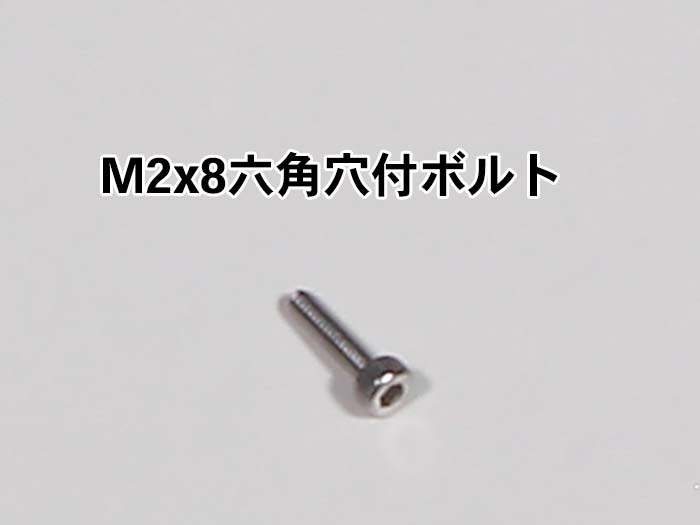

M2×8 六角穴付ボルト 8



limit mount取付


M5×6低頭ボルトを使用してlimit mountを取り付けます。M5 Tナットの1個は所定の位置に残しておきます。

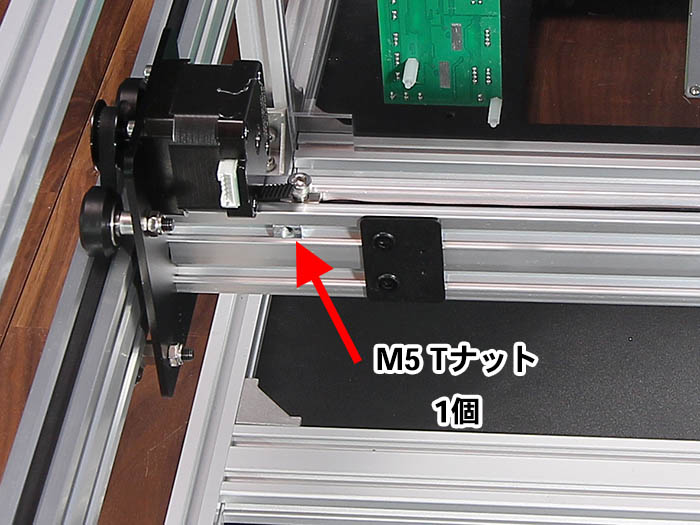

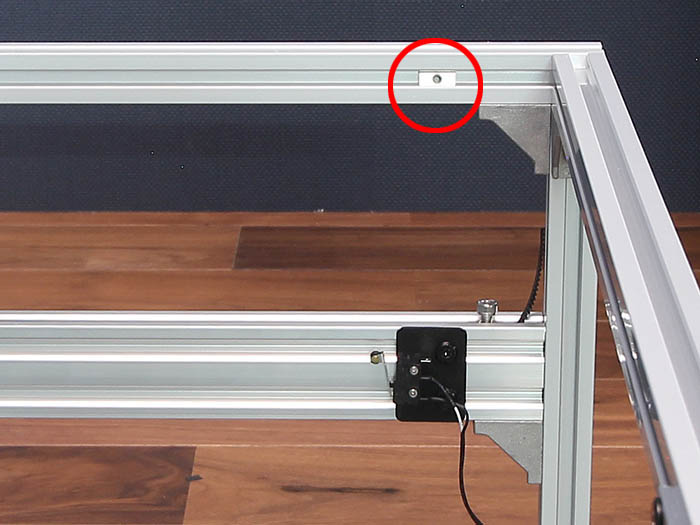

M5 T ナットの残し場所

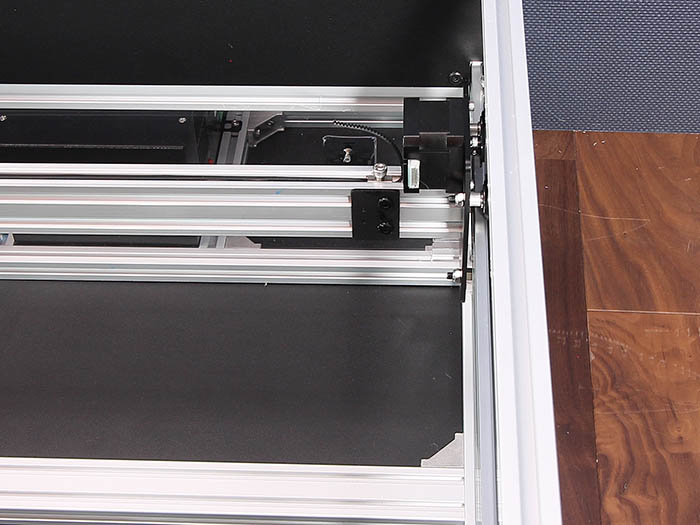

limit mount正面角度


右辺フレーム


limit mount y1を取り付けます。

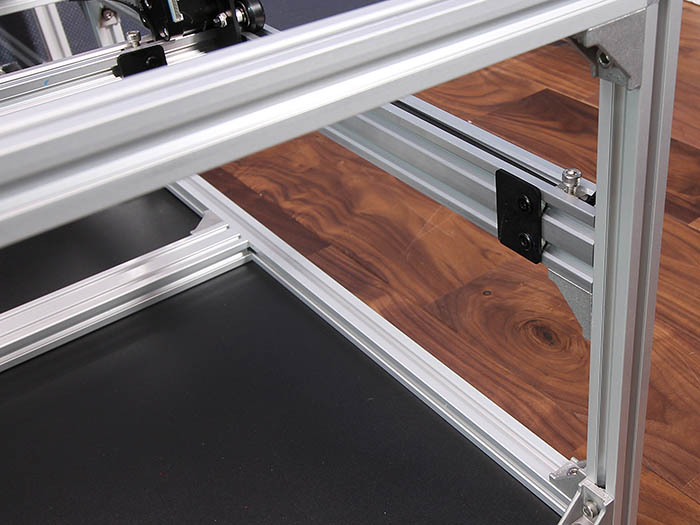

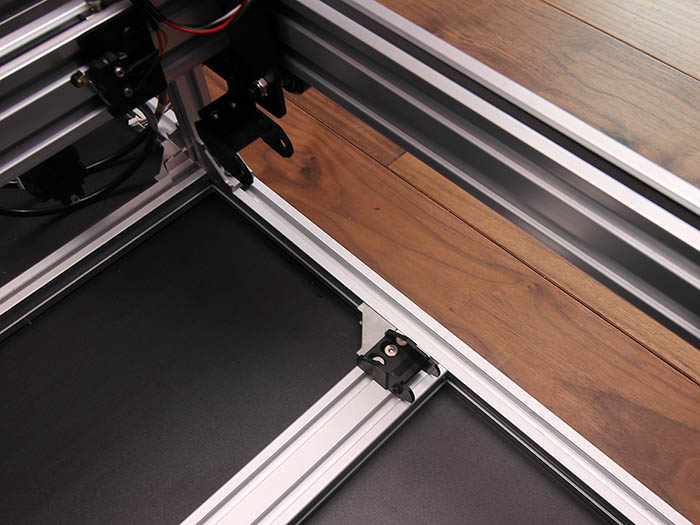

limit mount y1配置


リミットスイッチ取付



M2×8 六角穴付ボルトを使用してリミットスイッチを取り付けます。

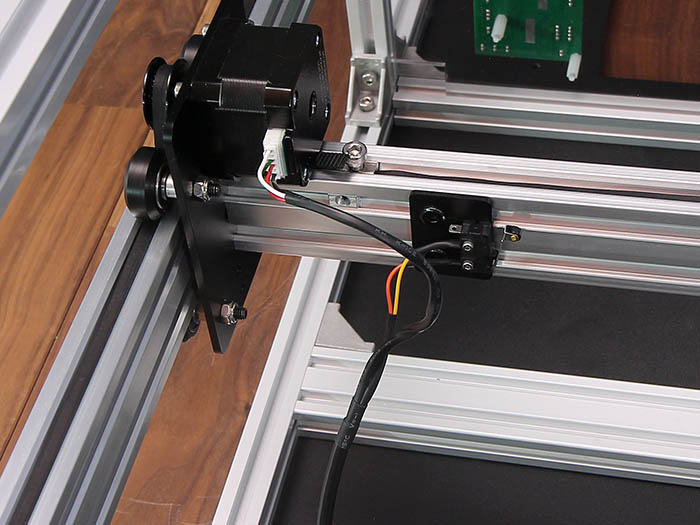

写真の向きにX1-Limitをlimit mountに取り付けます。Y-Motor-Lをステッピングモーターに接続します。

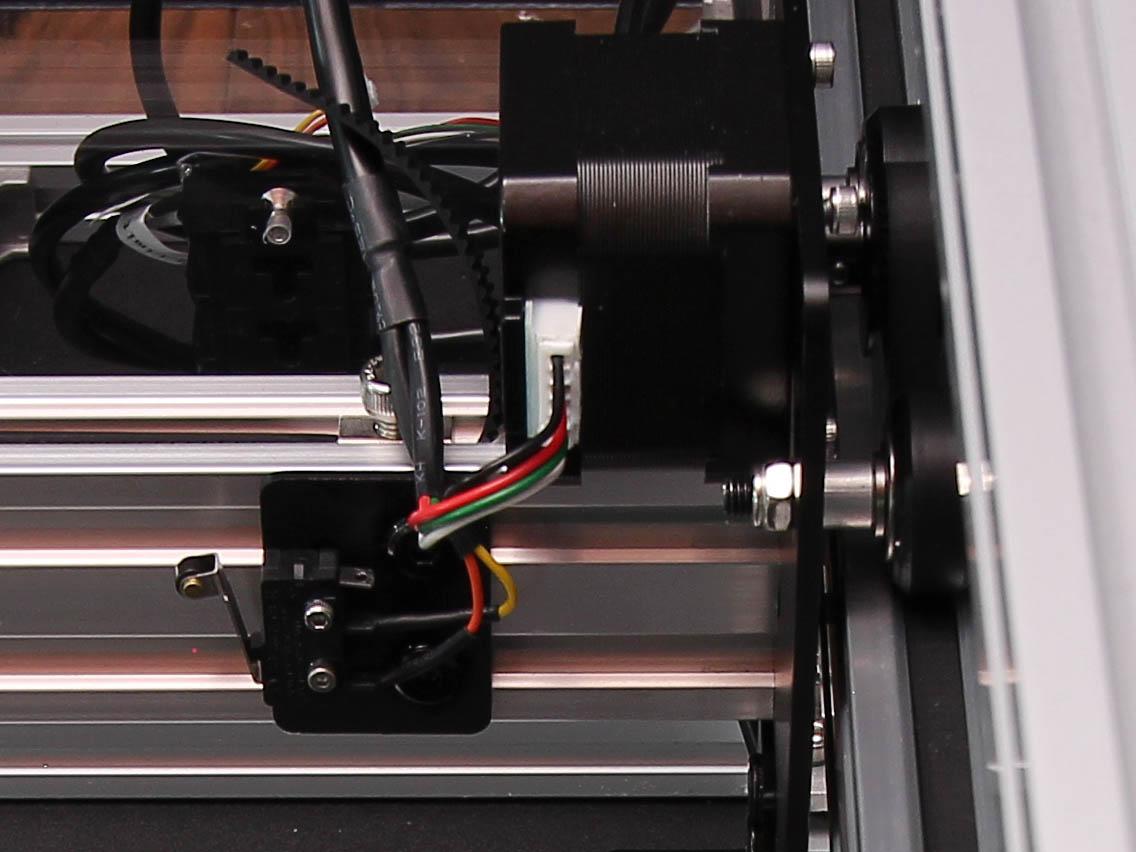

X1-Limit取り付け、Y-Motor-L接続


写真の向きにX2-Limitをlimit mountに取り付けます。Y-Motor-Rをステッピングモーターに接続します。
X2-Limit取り付け、Y-Motor-R接続


写真の向きにY2-Limitをlimit mountに取り付けます。
M3後入ナットとM3×12六角穴付ボルトを使用して、Switchケーブルのマグネット部分を取り付けます。
マグネット取り付け部分


ボルトで取り付け

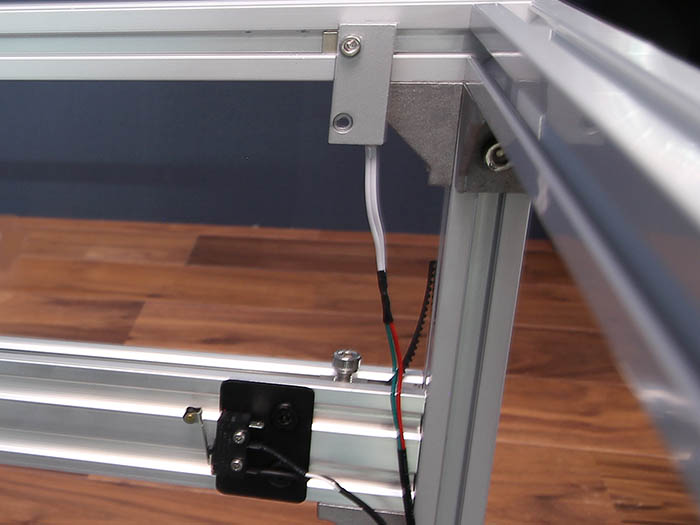

写真の向きにY1-Limitをlimit mount y1に取り付けます。
Y1-Limit取り付け


carrier mount取付

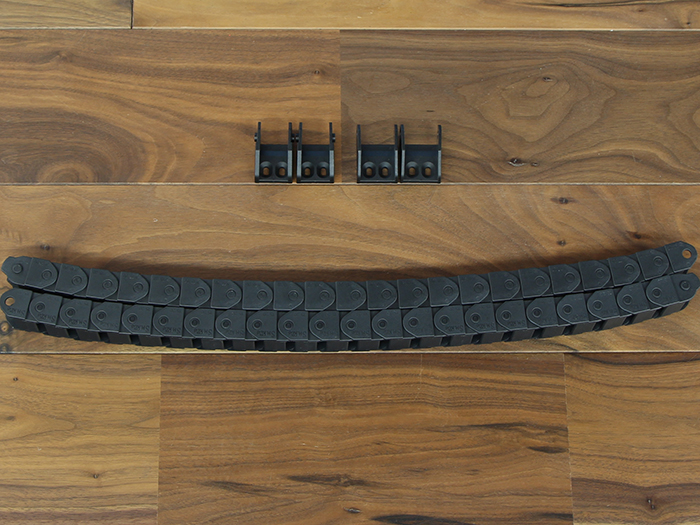

ケーブルキャリア x-axisの両端についているケーブルキャリア取り付けブラケットを取りはずします。

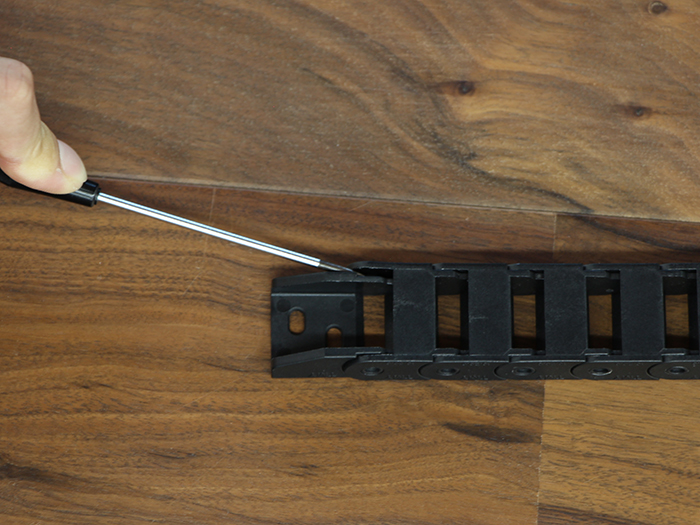

マイナスドライバーなどを溝に入れることで楽に取り外せます。
ケーブルキャリア取り付けブラケット取り外し

両端のケーブルキャリア取り付けブラケットを外してください。
Y-Axis取り外し後写真

上記工程と同様に、ケーブルキャリア y-axisの両端からもケーブルキャリア取り付けブラケットを取り外します。
X-Axis取り外し後写真

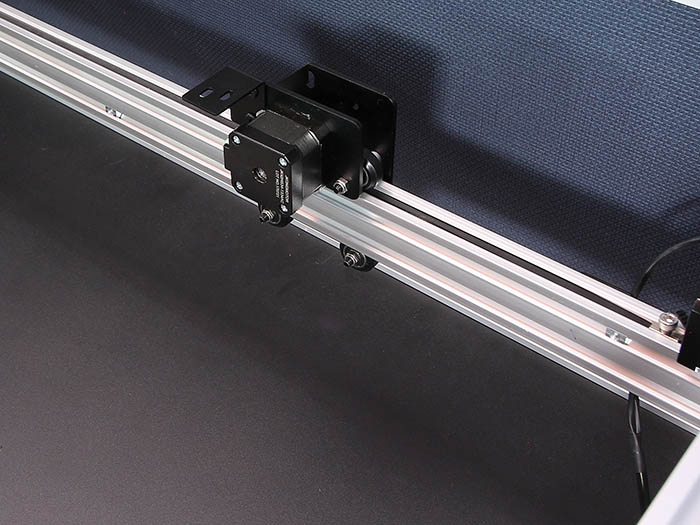

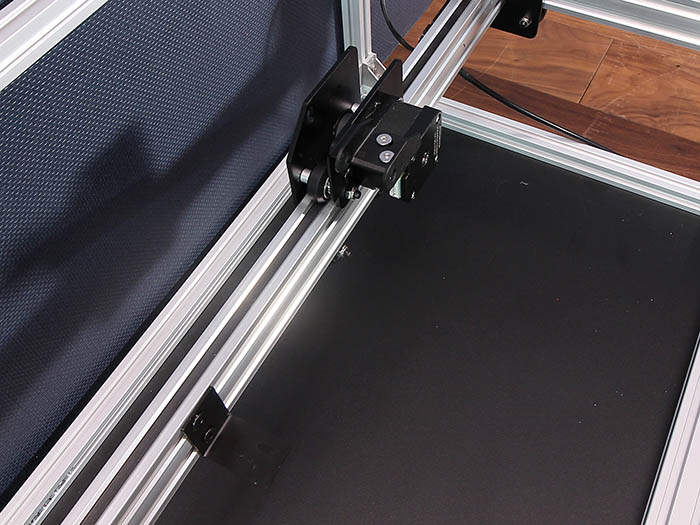

carrier mount x-axis取り付け

carrier mount x-axis取り付け

carrier mount x-axis取り付け

carrier mount x-axis取り付け

M5×6低頭ボルトを使用してcarrier mount x-axisを取り付けます。
予め入れておいたM5 Tナットを使用します。
carrier mount x-axis取り付け

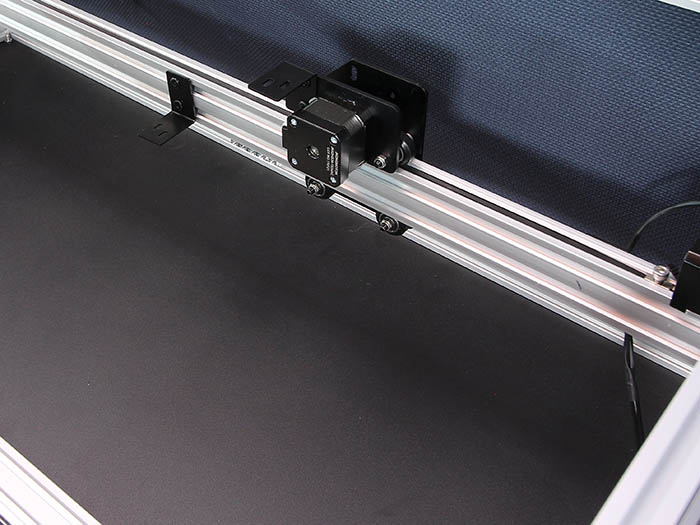

もう一つのcarrier mount x-axisをX軸ユニットに取り付けます。
X軸ユニット裏面


M4×10 六角穴付ボルトとM4ナットを使用して、carrier mount x-axisにケーブルキャリア 取付ブラケット x-axisを取り付けます。

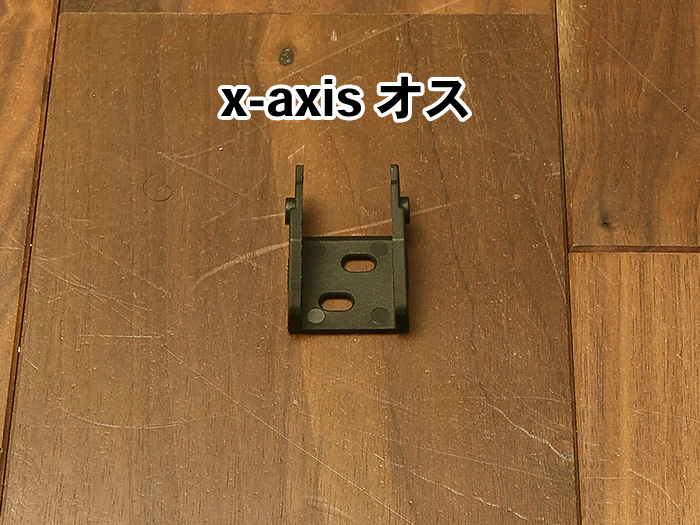

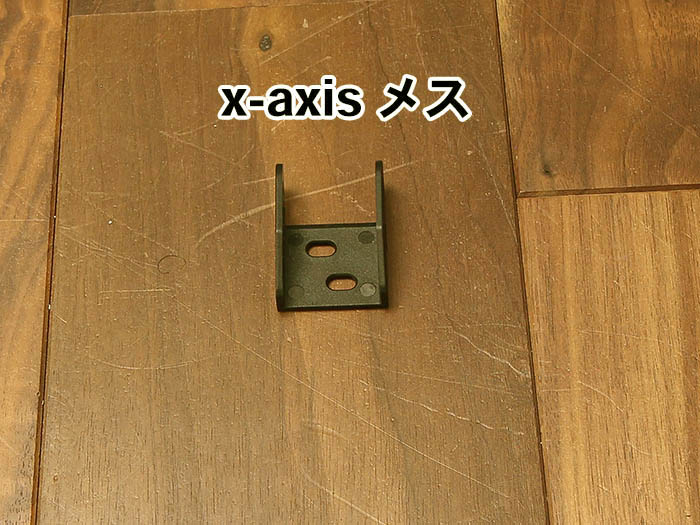

(※ケーブルキャリア 取付ブラケット x-axisにはオスメスがあります。)
ケーブルキャリア 取付ブラケット


ケーブルキャリア 取付ブラケット横面


もう一つのケーブルキャリア 取付ブラケット x-axisも同様に取り付けます。
フレームに固定

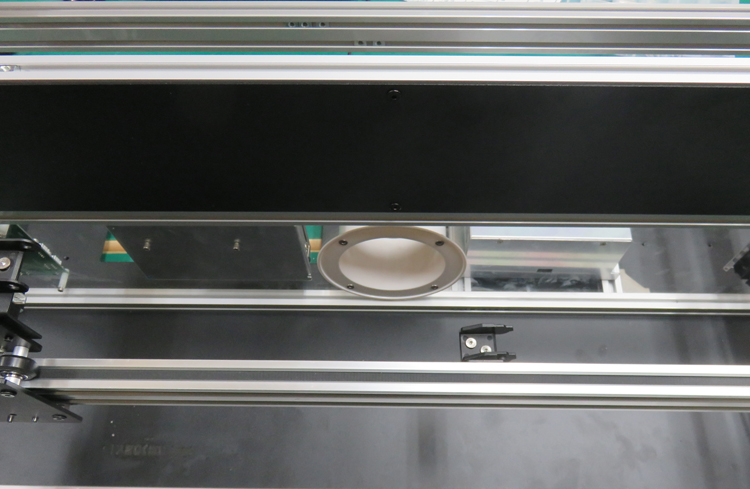

carrier mount x-axisの位置を以下の写真を参考に調整してください。
取り付け位置調整

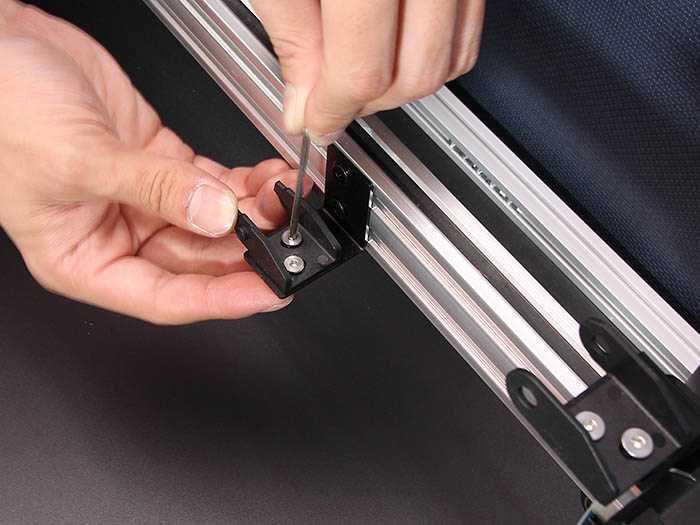

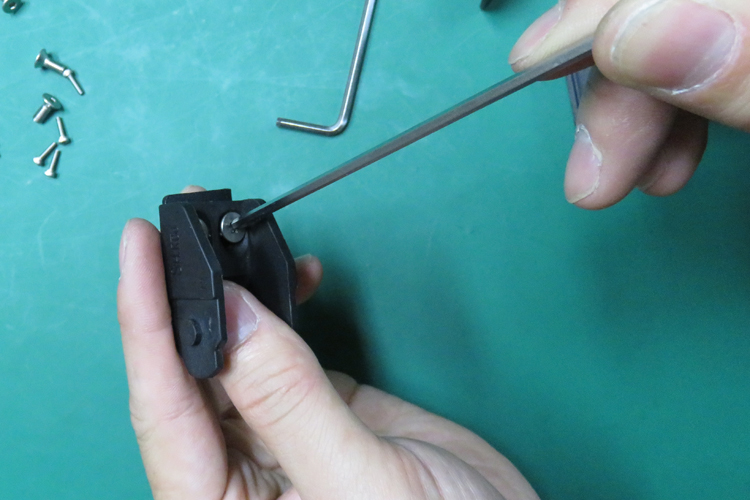

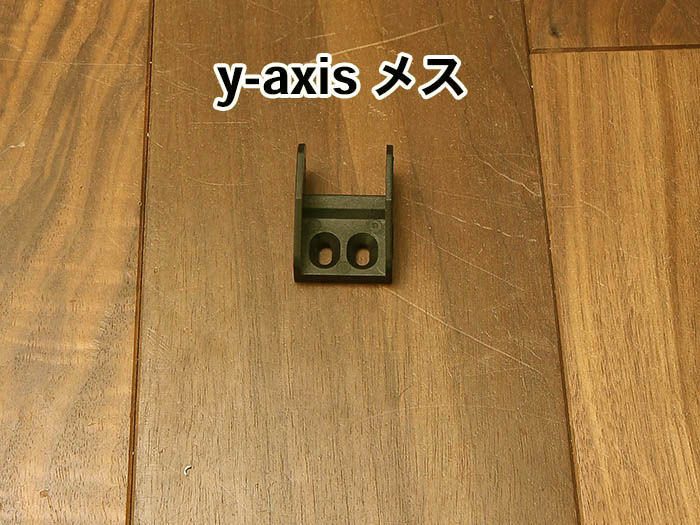

4×10六角穴付ボルトを使用して、carrier mount y-axisにケーブルキャリア 取付ブラケット y-axis(メス)を取り付けます。
(※ケーブルキャリア 取付ブラケット y-axisにはオスメス、取付には向きがあるので注意してください。)

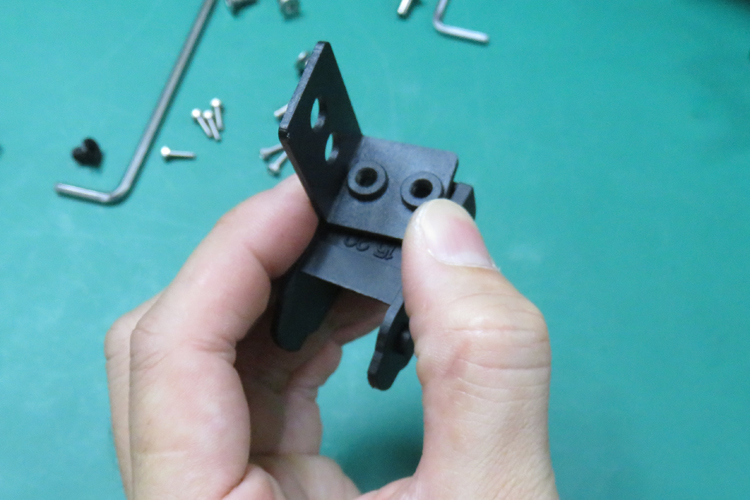

carrier mountの取り付け向き確認


carrier mount 取り付け中

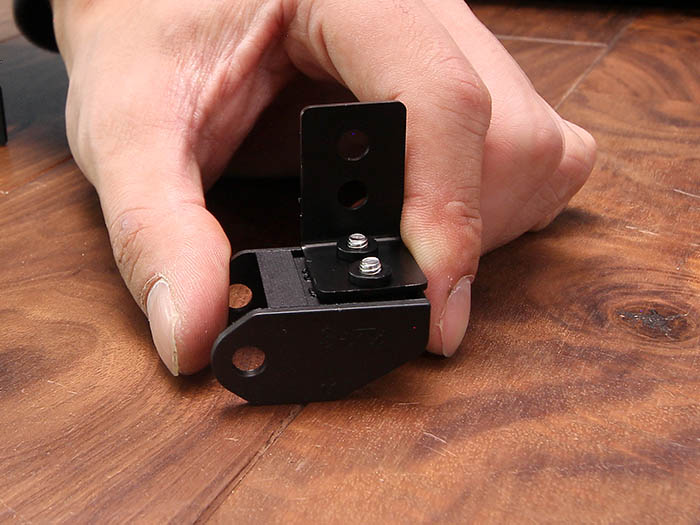

carrier mount取り付け

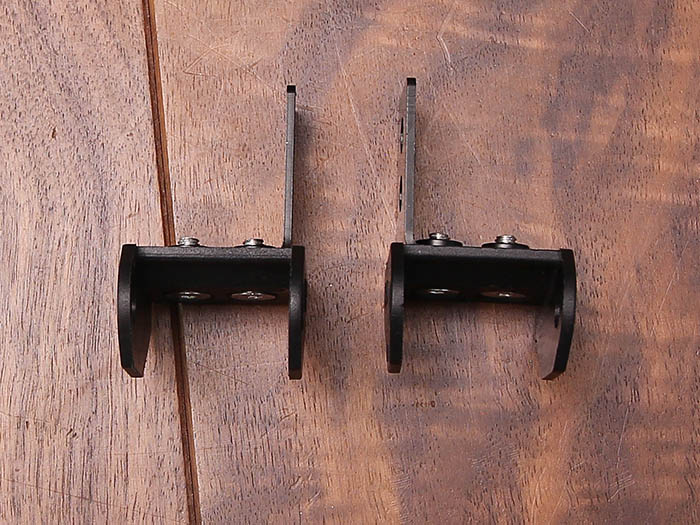

向きを間違えないように2個組み立てます。
ブラケット向き注意

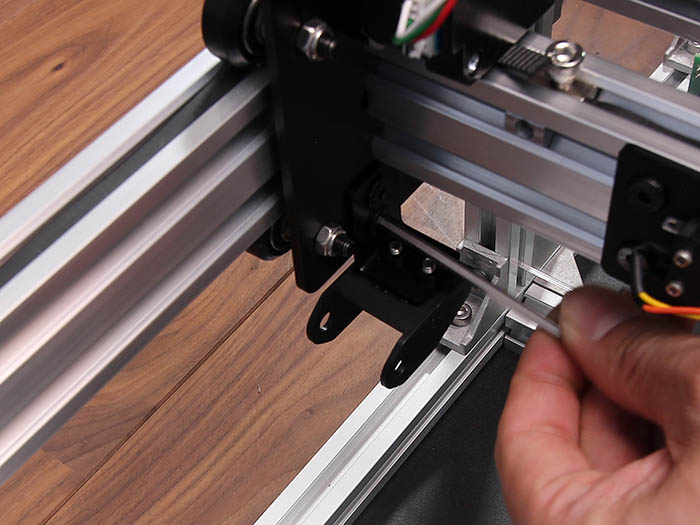

M5×6低頭ボルトを使用して、前工程で組み立てたcarrier mount y-axisを取り付けます。
(※向きに注意してください。)

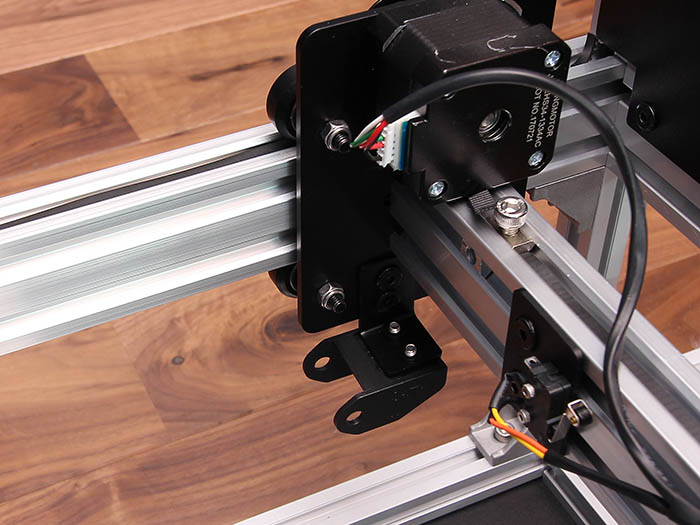

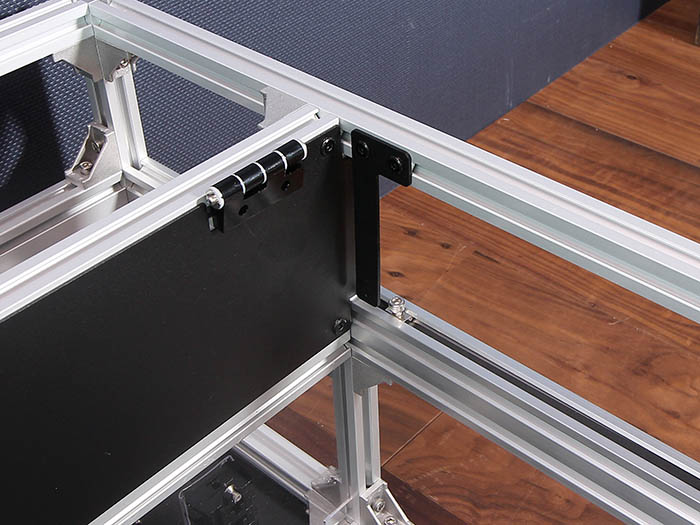

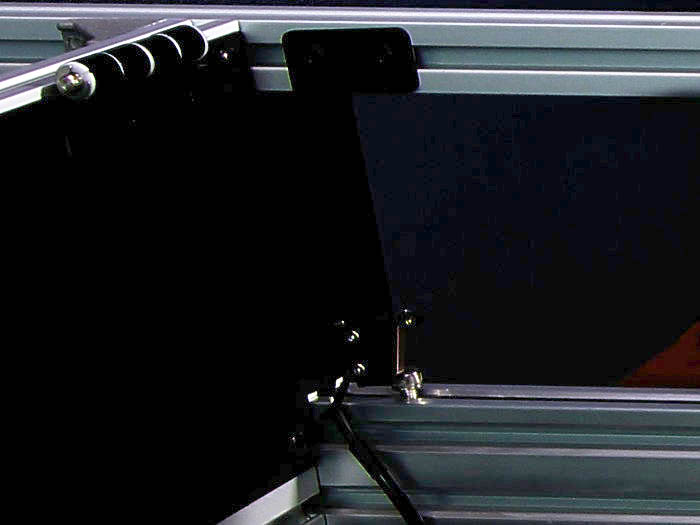

carrier mount y-axis-L取り付け


carrier mount y-axis-Lの斜めからのアングル

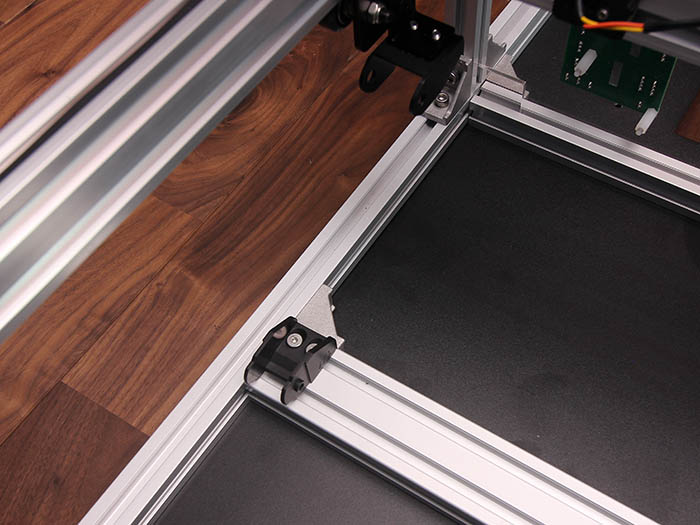

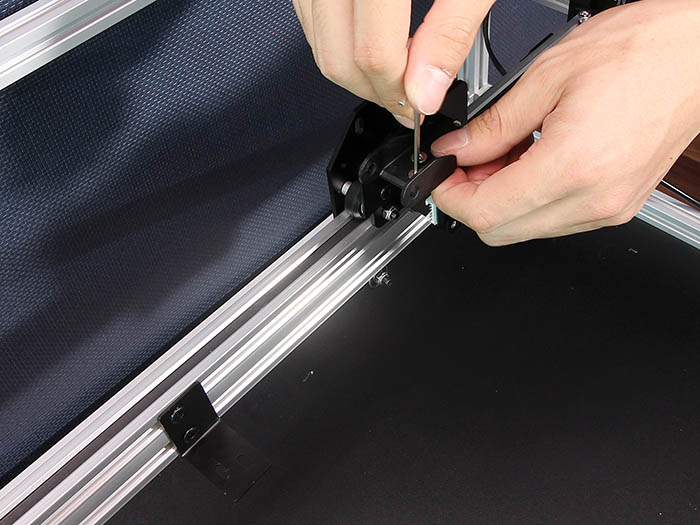

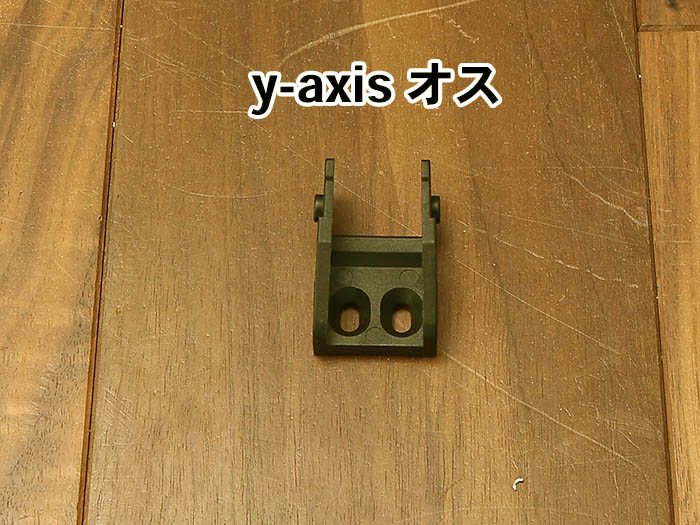

4×10六角穴付ボルトと予め入れておいたM4先入ナットを使用して、ケーブルキャリア 取付ブラケット y-axis(オス)を取り付けます。
左側ケーブルキャリア 取付ブラケット y-axis(オス)


反対側も同様に取り付けます。
右側ケーブルキャリア 取付ブラケット y-axis(オス)

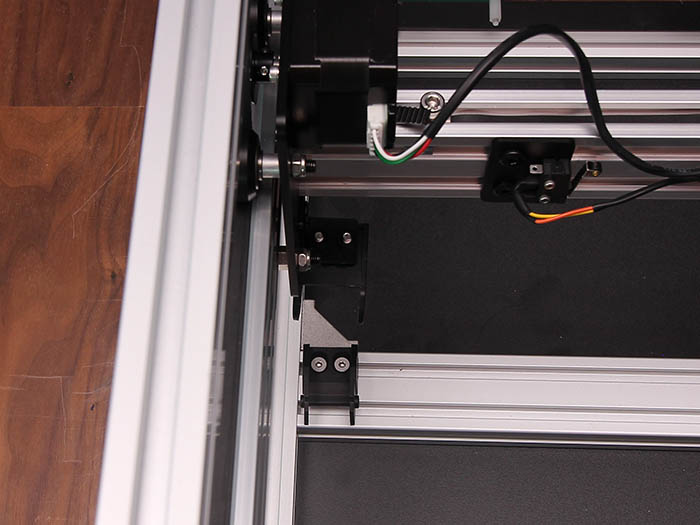

ケーブルキャリア 取付ブラケット y-axisのオスとメスが直線状になっているように調整してください。
(※直線状になっていない場合はケーブルキャリアが曲がってしまいますので再調整してください。)
位置確認
