outside cover 取り付け、配線ACライン

outside cover取り付け、配線ACライン



部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


部品 数量
cover left 板金 1

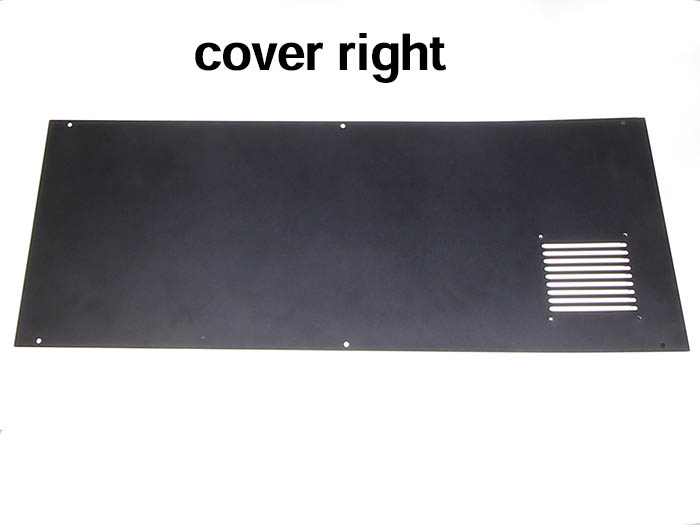

cover right 板金 1

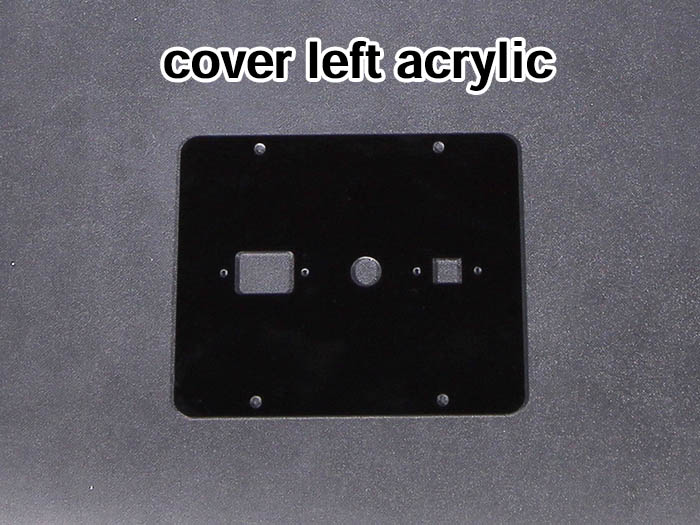

cover left acrylic アクリル 1

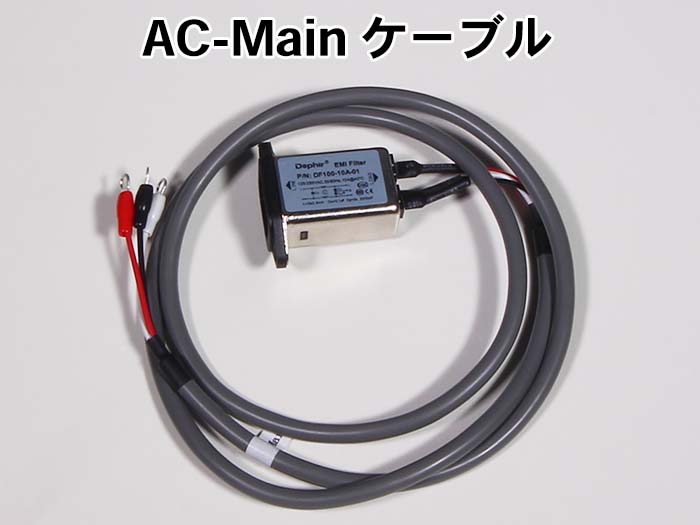

AC-Mainケーブル 1

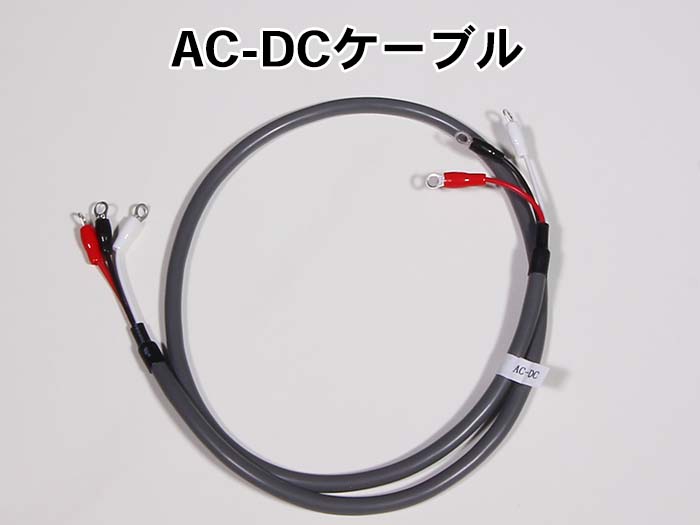

AC-DCケーブル 1

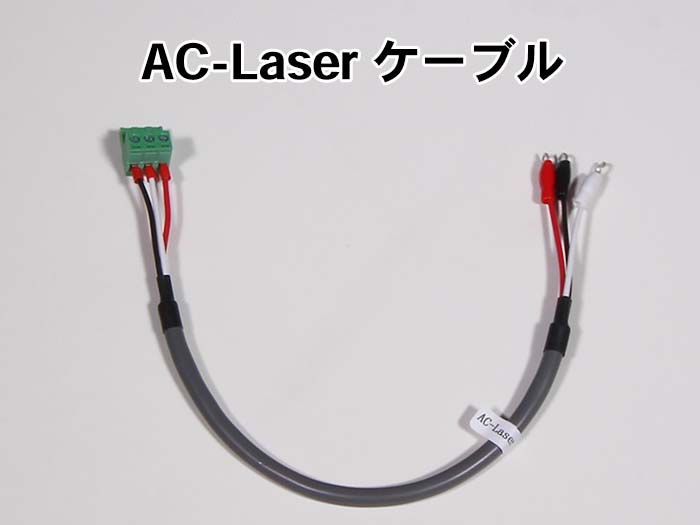

AC-Laserケーブル 1

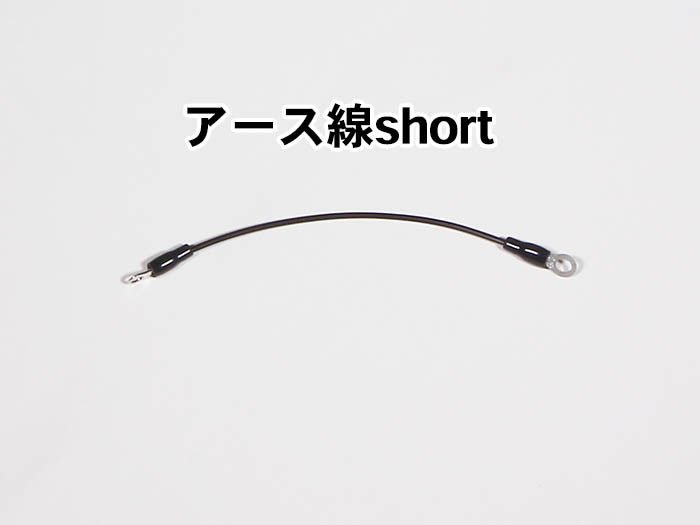

アース線short 1
パネルマウントUSBケーブル 1

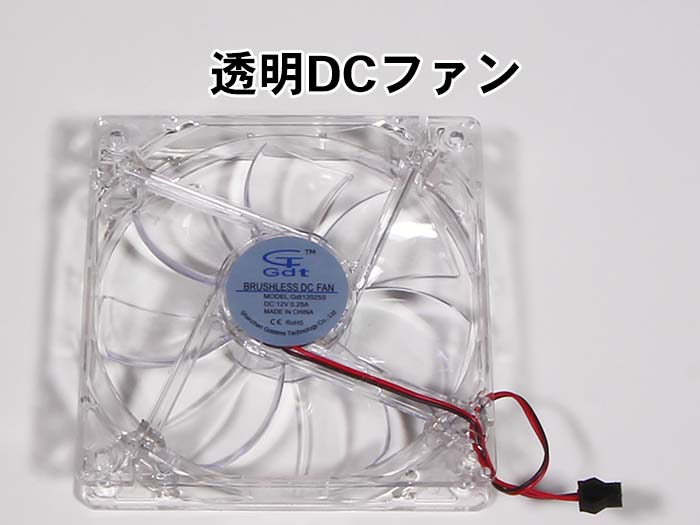

透明DCファン 1

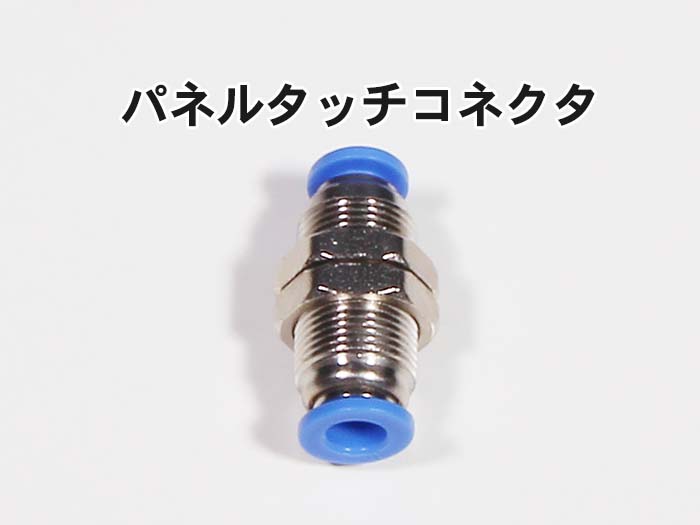

パネルタッチコネクタ 1

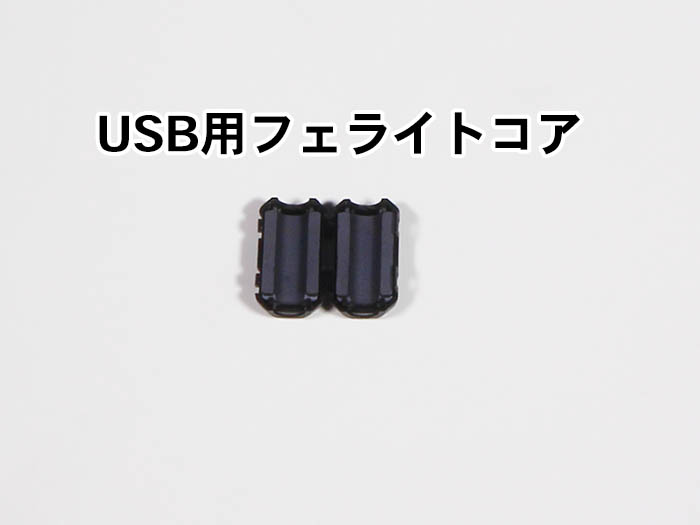

USB用フェライトコア 1
M5x8低頭ボルト 4
M5×6低頭ボルト 12
M5x8六角穴付ボルト 1
M5ワッシャー 1
M5 後入ナット 1
M4×30 六角穴付ボルト 4
M3x6 六角穴付ボルト 2
M3x10 六角穴付皿ボルト 2

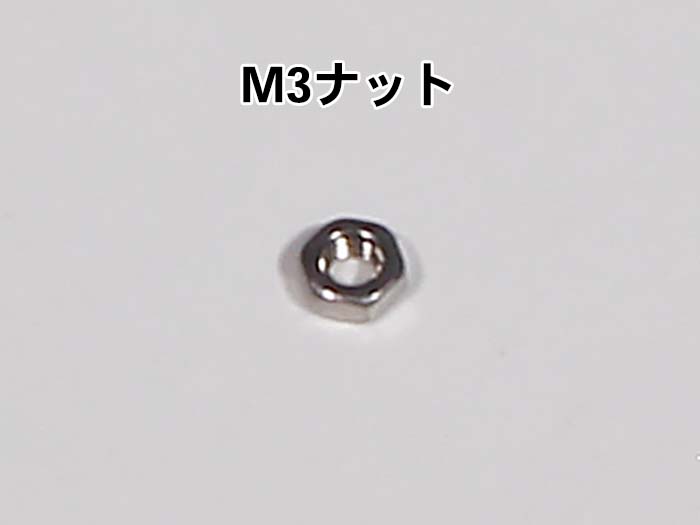

M3ナット 2
歯付座金 1





cover right 取付

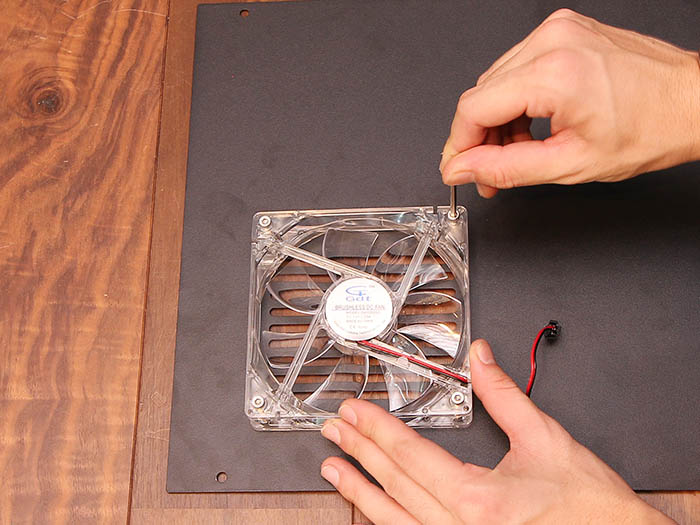

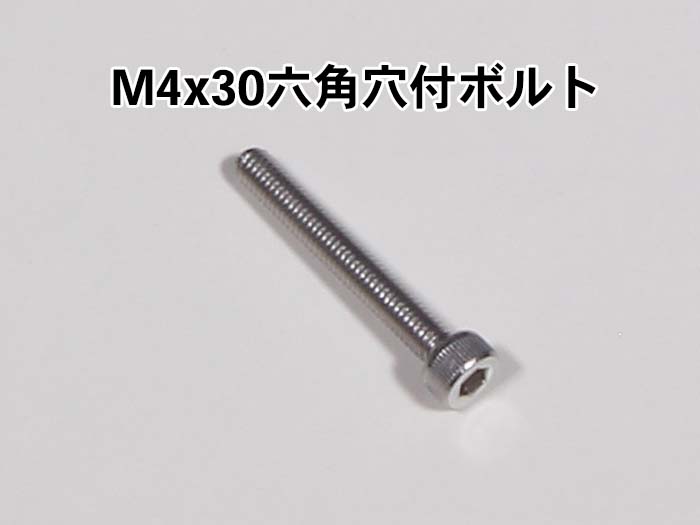

Cover rightに透明DCファンをM4×30 六角穴付ボルトで取り付けます。
透明DCファン

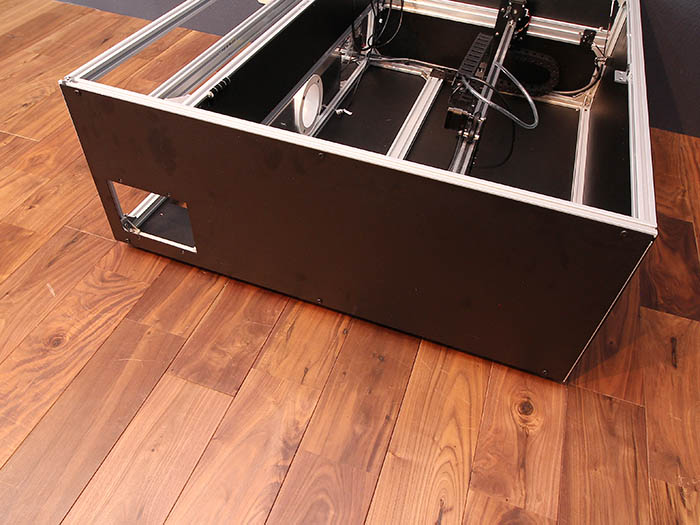

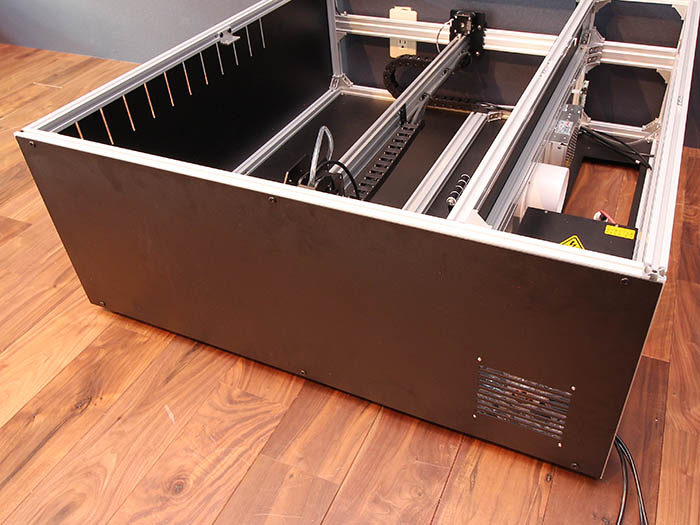

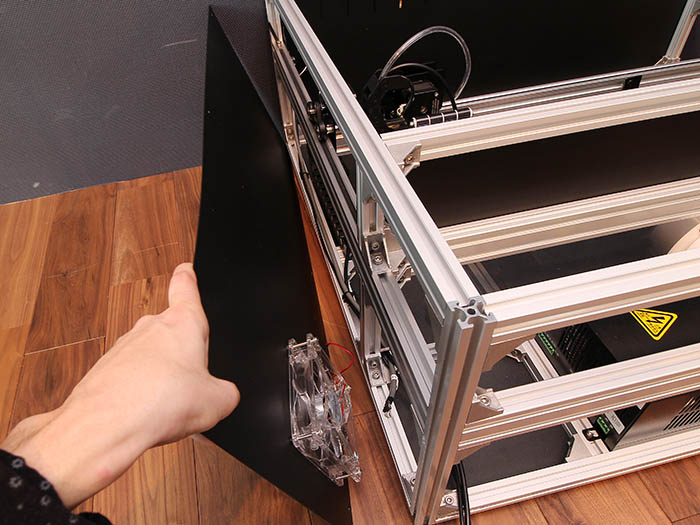

写真の向きで本体にcover rightを取り付けます。
予め入れてあるM5 T nutとM5×6低頭ボルト6個を使用します。
cover right
本体右側

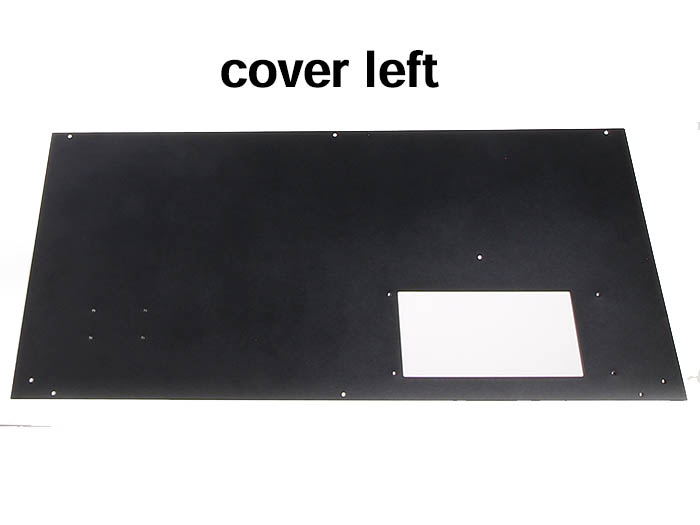

cover left 取付

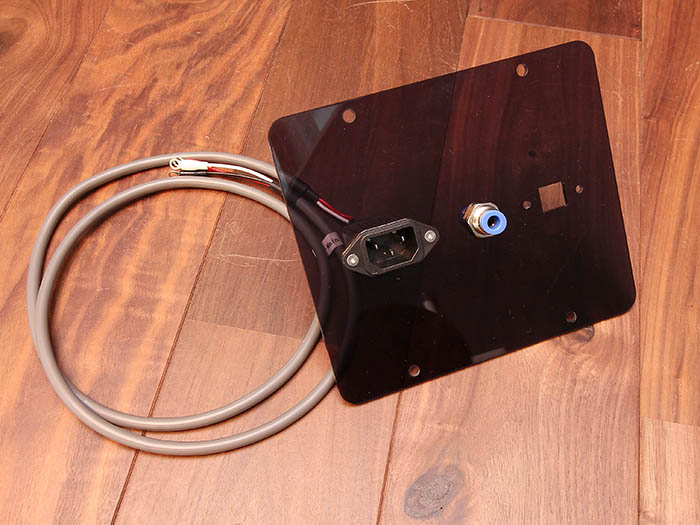

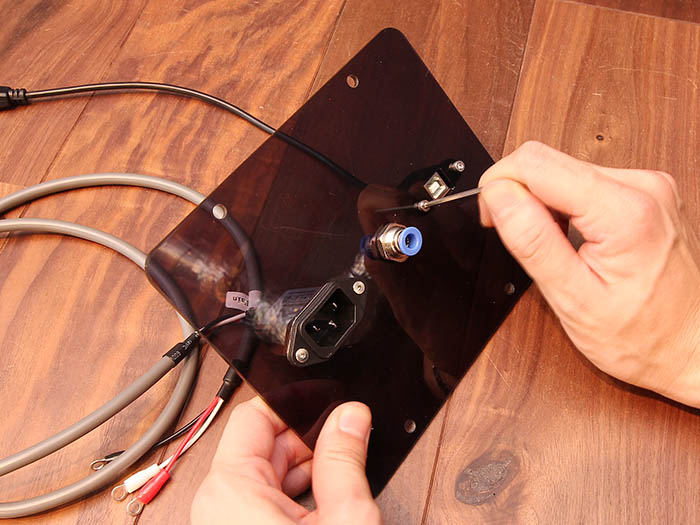

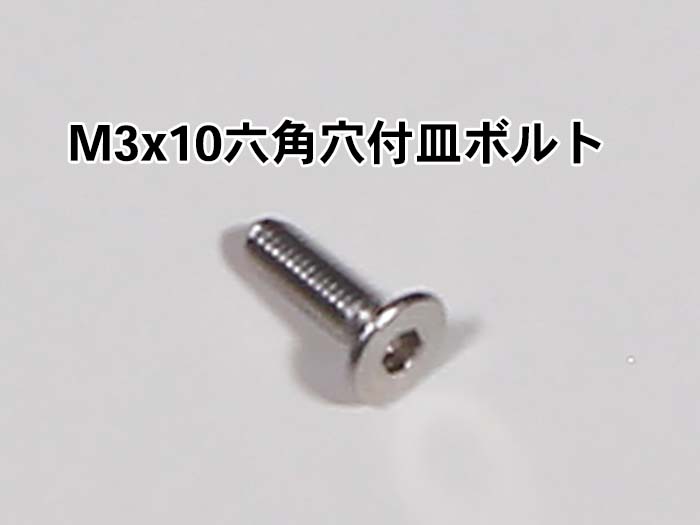

cover left acrylicに、AC-MainケーブルをM3x10六角穴付皿ボルトとM3ナットで取り付けます。
また、パネルタッチコネクタも取り付けます。
カバーレフトアクリル

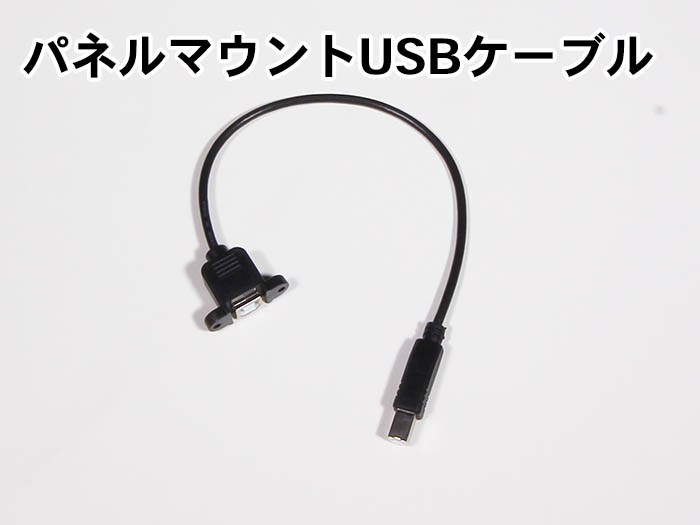

パネルマウントUSBケーブルも取り付けます。M3x6六角穴付きボルトを使用してください。
パネルマウントUSBケーブル
次に、写真のようにcover leftを、予め入れてあるM5 T nutとM5×6低頭ボルト6個で固定します。
本体カバー左面

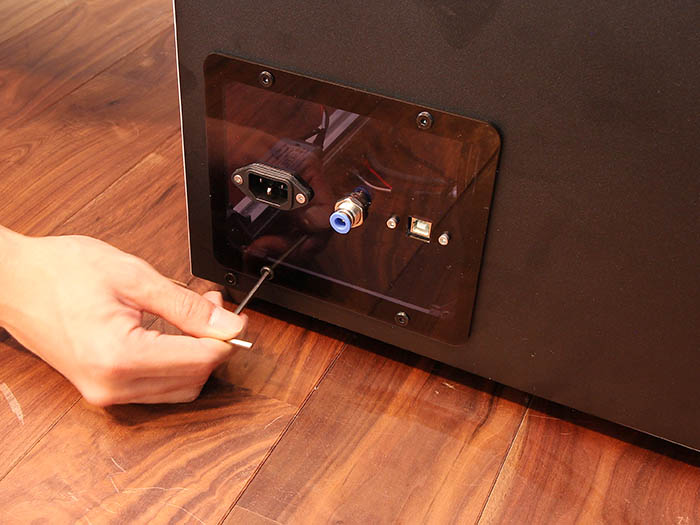

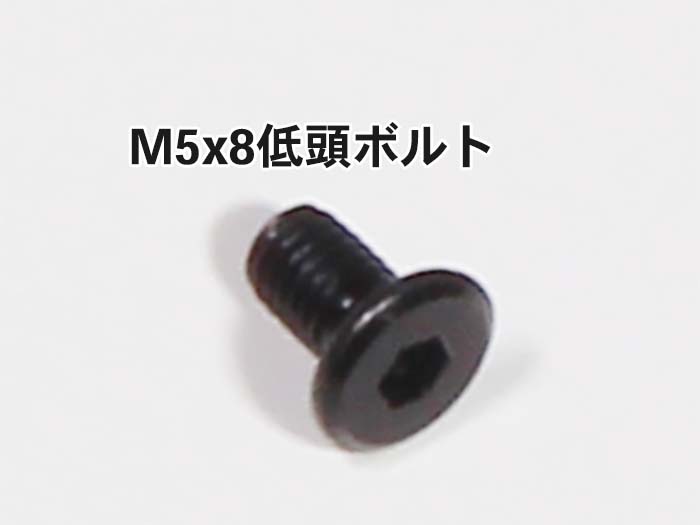

cover left acrylicをcover leftにM5x8低頭ボルトで取り付けます。
アクリルとカバー

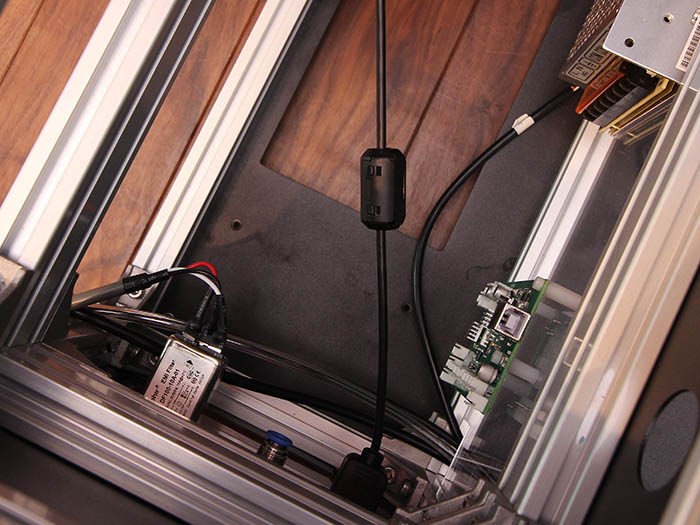

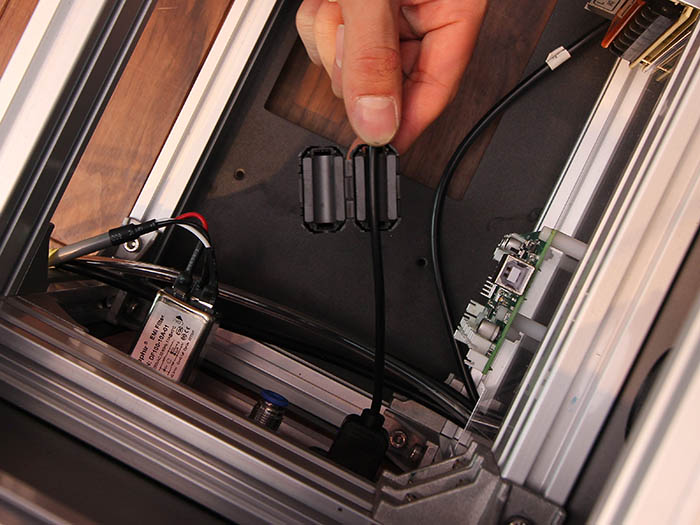

パネルマウントUSBケーブルにUSB用フェライトコアを取り付けます。
パネルマウントUSBケーブルとUSB用フェライトコア
USB用フェライトコア装着

配線ACライン

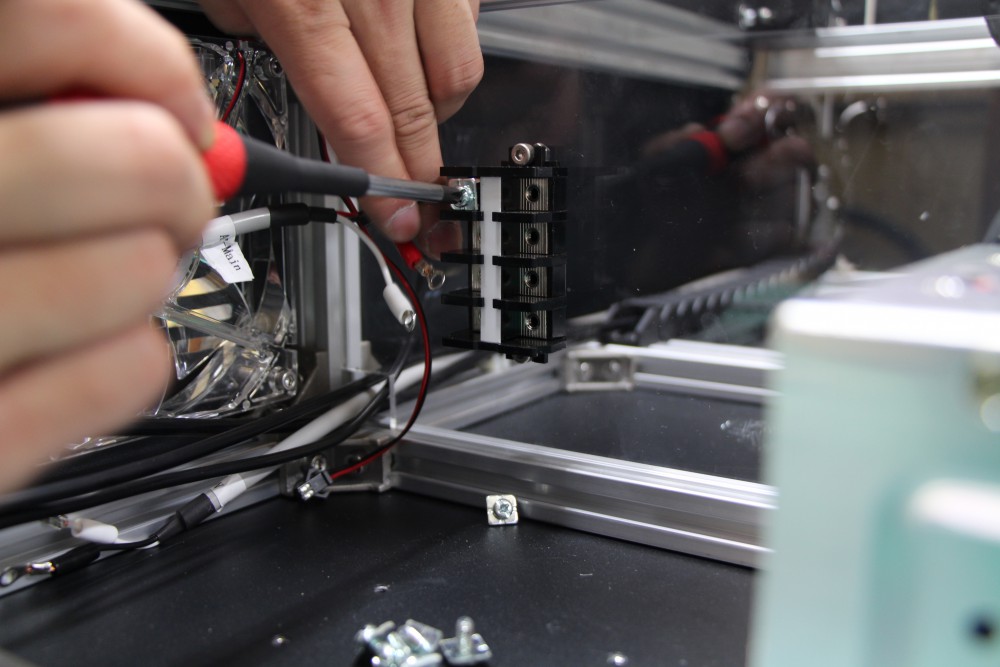

写真を参考に、Inner acrylicに取り付けられているターミナルに配線をします。
ターミナル

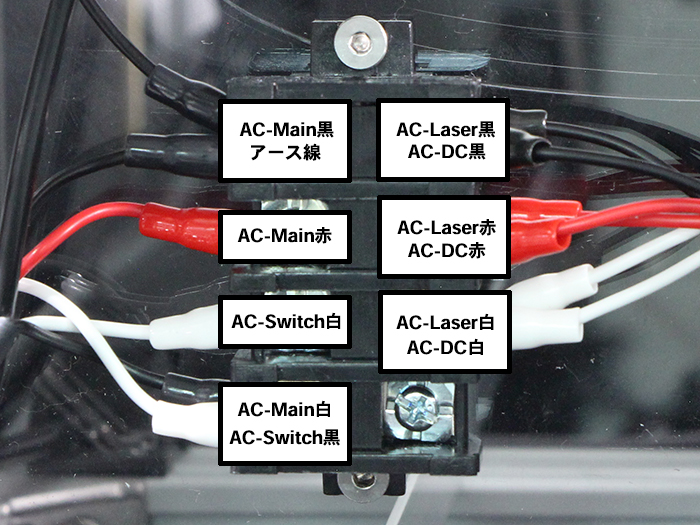

配線表

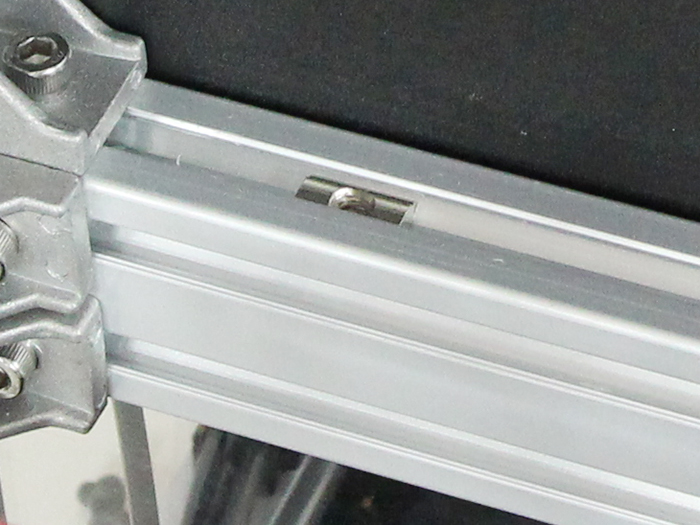

端子台上部のアルミフレームに、M5後入ナットを入れる。
アース線取り付けアルミフレーム

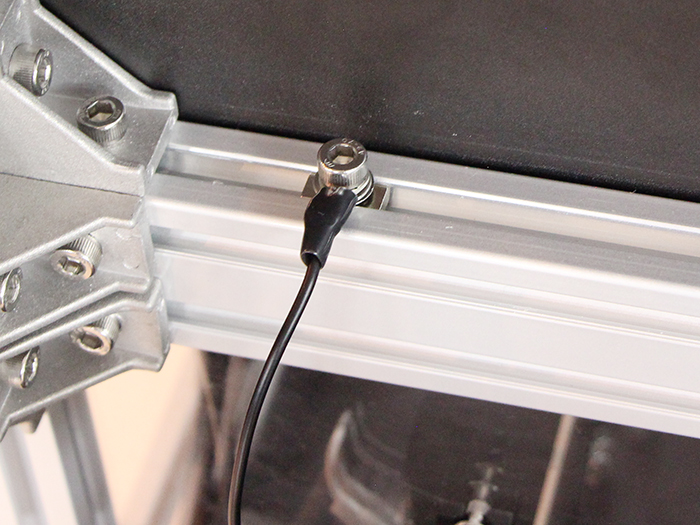

M5x8 六角穴付ボルトにM5 ワッシャー・歯付座金を通し、前工程で入れたM5 後入ナットに固定する。
※アルミフレームが傷がつくように取り付けてください。
アース線取り付けアルミフレーム

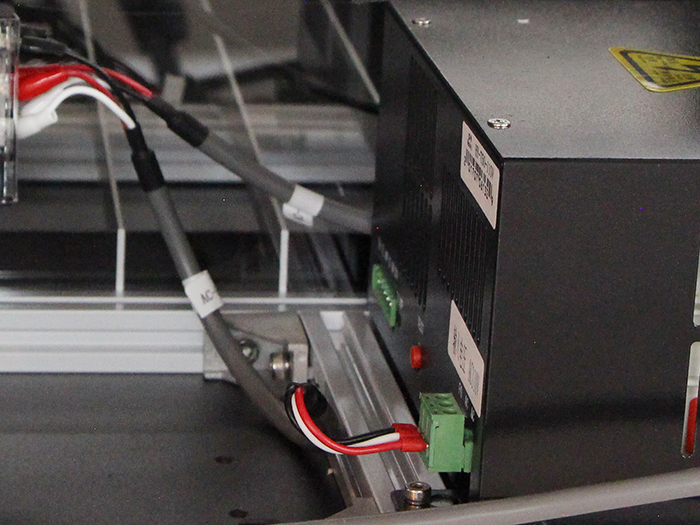

レーザー電源にAC-Laserケーブルのもう1端のコネクターを取り付けます。※黒色のレーザー電源の場合は、3ピンコネクタになり、1端のコネクタは、レーザー電源本体から出ております。

コネクタと取り付け
