inner acrylic機器取り付け

inner acrylic 機器取り付け

inner acrylicに機器を取り付けます。

部品表

m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


m8×15六角穴付ボルト
M8 Tナット
M5 Tナット


部品 詳細 数量

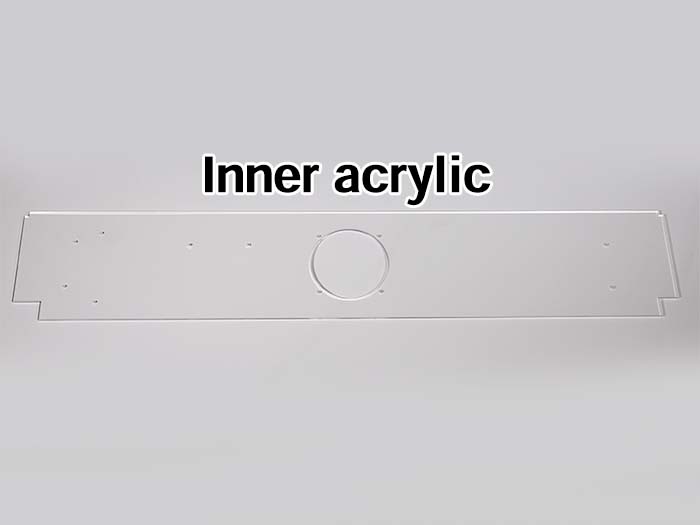

inner acrylic アクリル 1

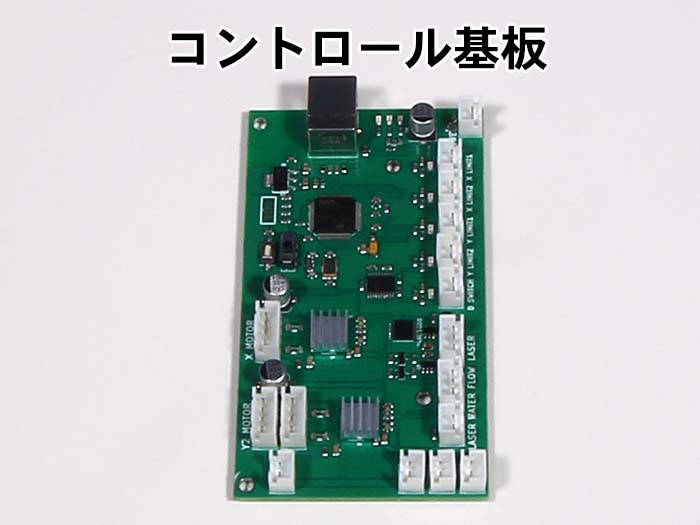

コントロール基板 基板 1

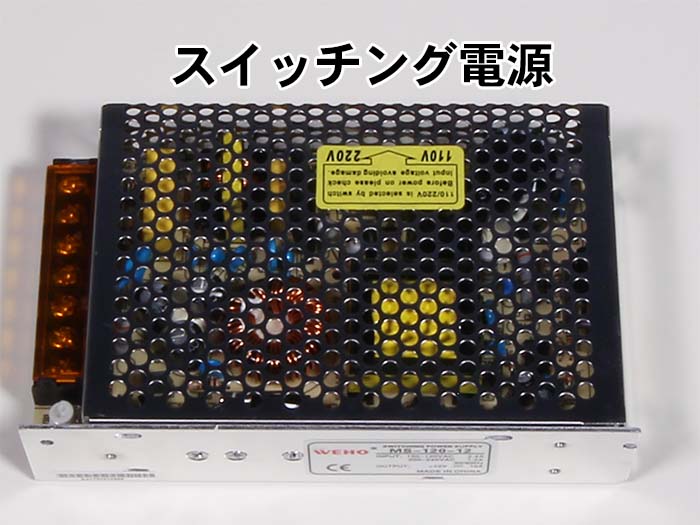

スイッチング電源 1

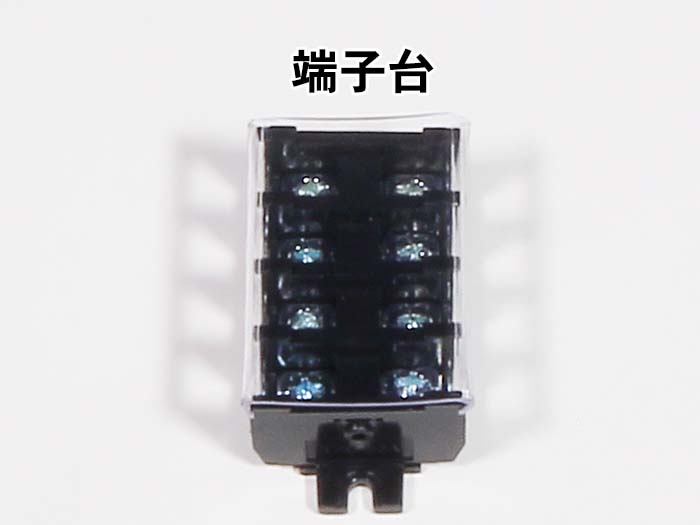

端子台 1

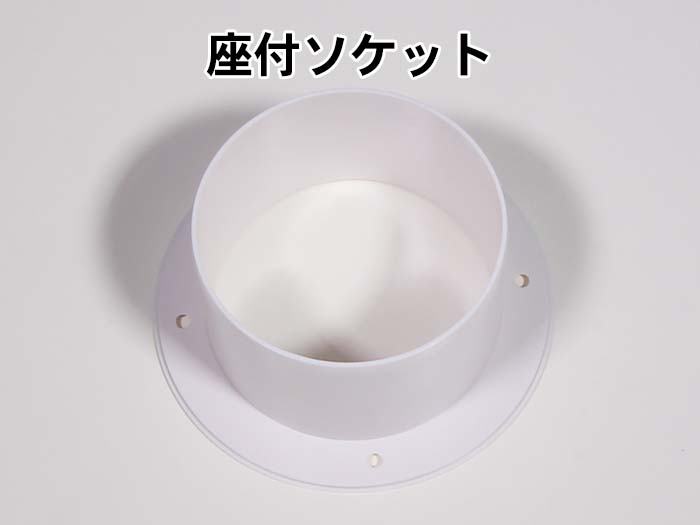

座付ソケット 1

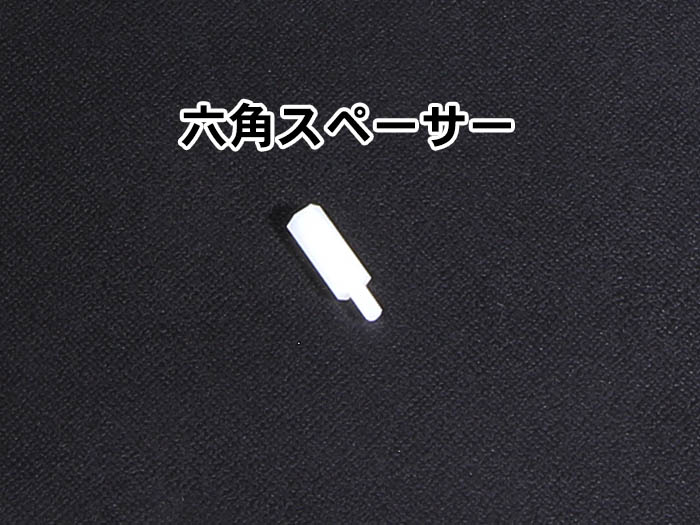

六角スペーサー 4

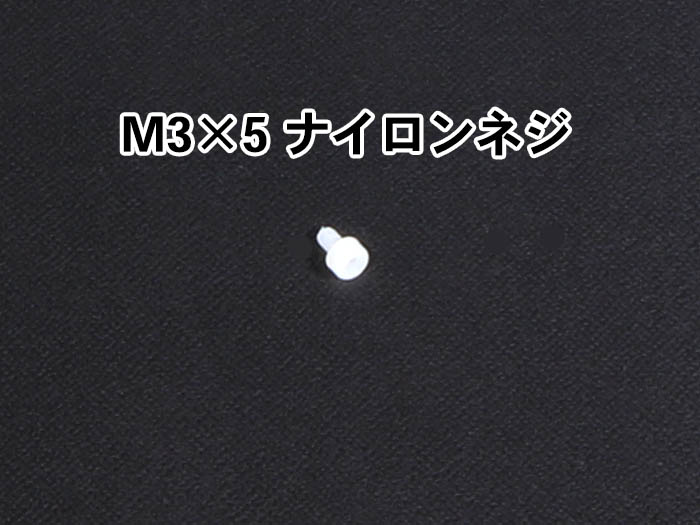

M3×5 ナイロンネジ 4

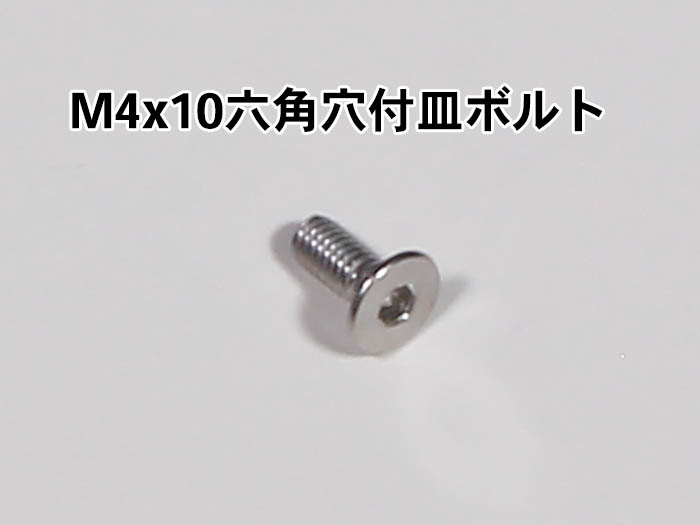

M4×10 六角穴付皿ボルト 6

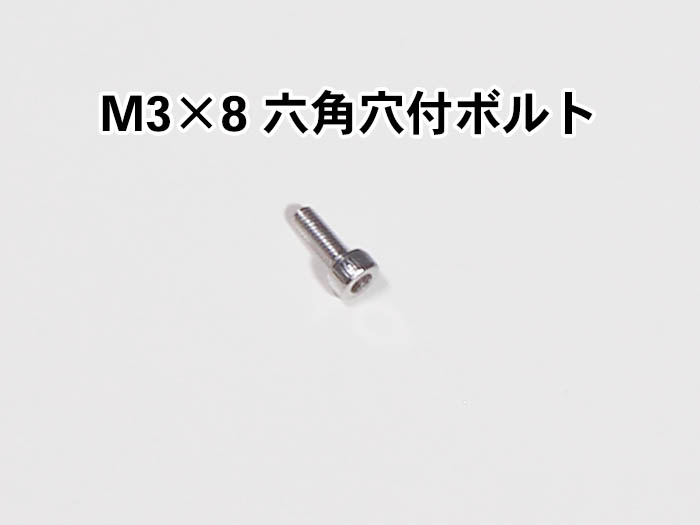

M3×8 六角穴付ボルト 2




コントロール基板準備

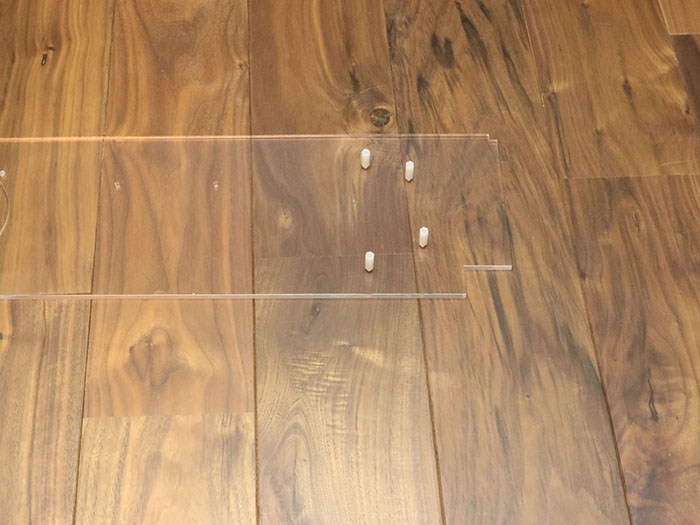

inner acrylicに六角スペーサーを取り付けます。
inneracrylicにスペーサー取り付け

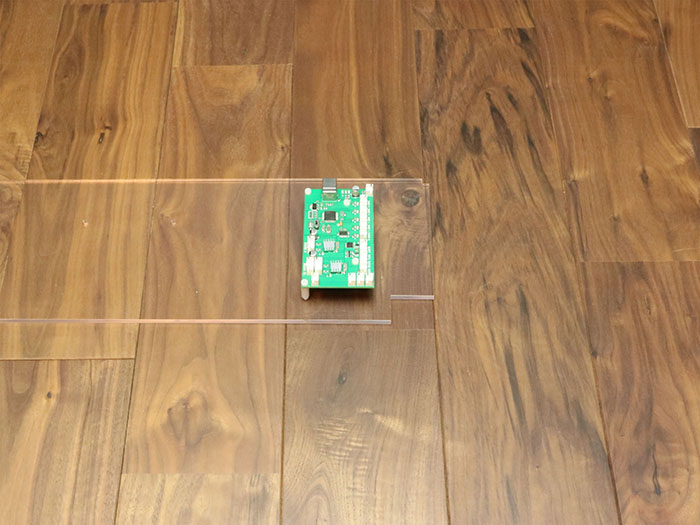

基板を取り付けます。
基板取り付け

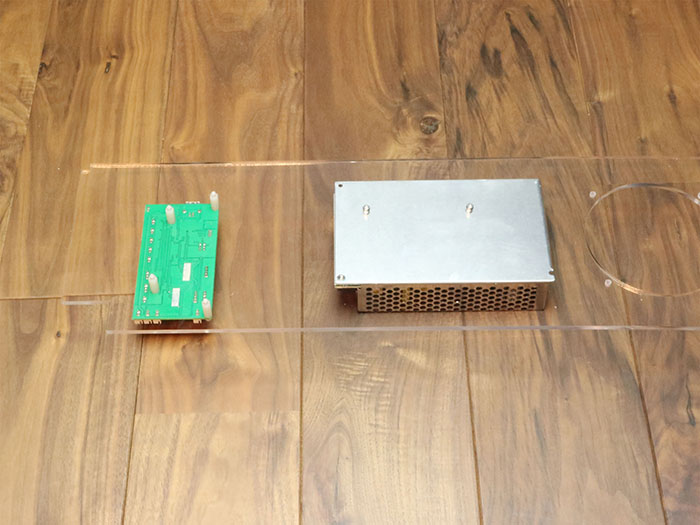

inner acrylicにスイッチング電源をM3×8 六角穴付ボルトで取り付けます。
DC電源取り付け

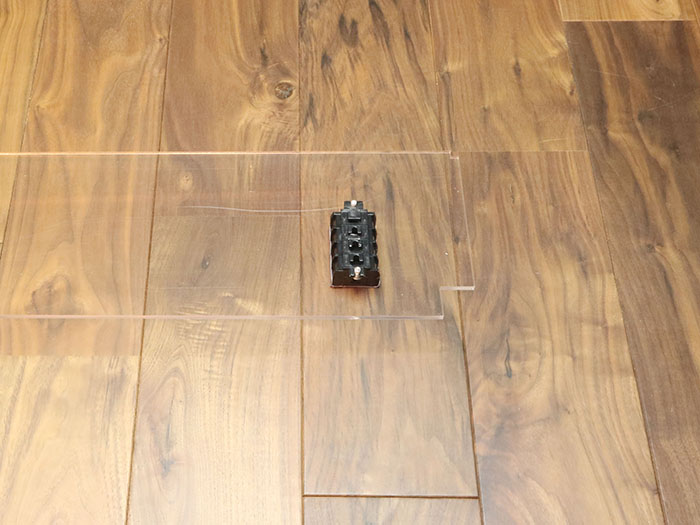

次に、端子台をM4×10 六角穴付皿ボルトを使って写真の位置に取り付けます。
端子台取り付け位置

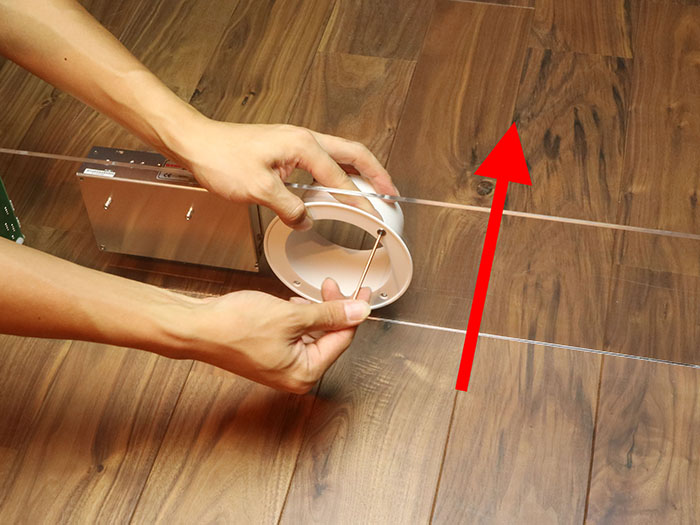

最後に、座付ソケットをM4×10 六角穴付皿ボルトを使用して取り付けます。
手前から奥に入れて取り付けます。
座付ソケット取り付け


以上で、inner acrylic 機器取り付けは終わりです。

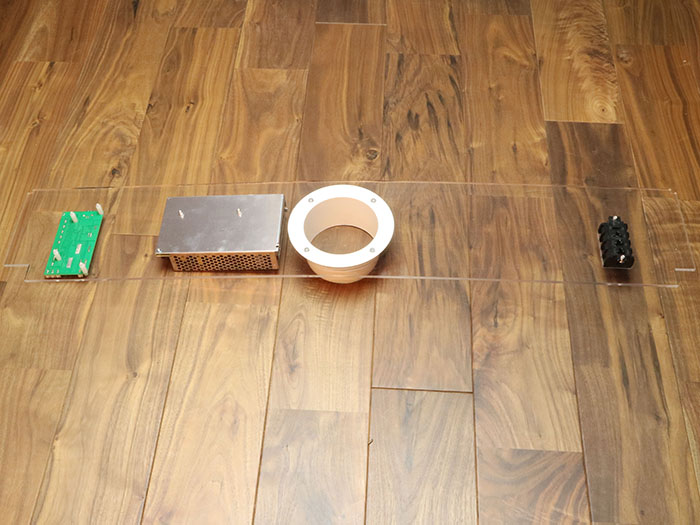

inner acrylic組立完了
