水冷ホース 取り付け

水冷ホース取り付け

部品表

M8 Tナット
M8 Tナット
M5 Tナット




部品 詳細 数量

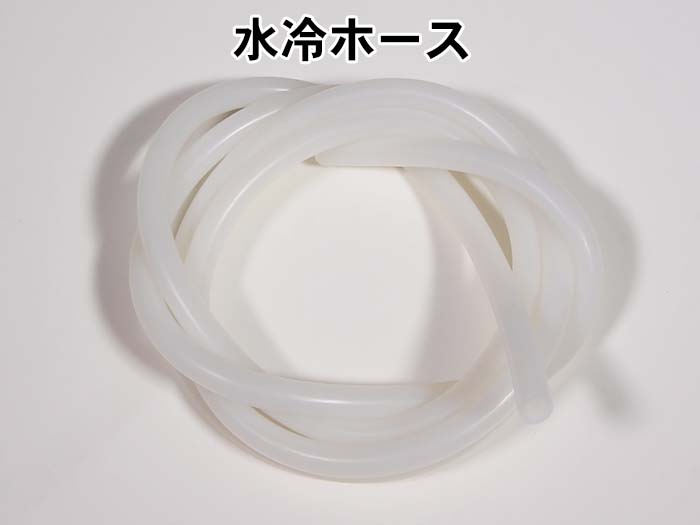

水冷ホース 2m 1

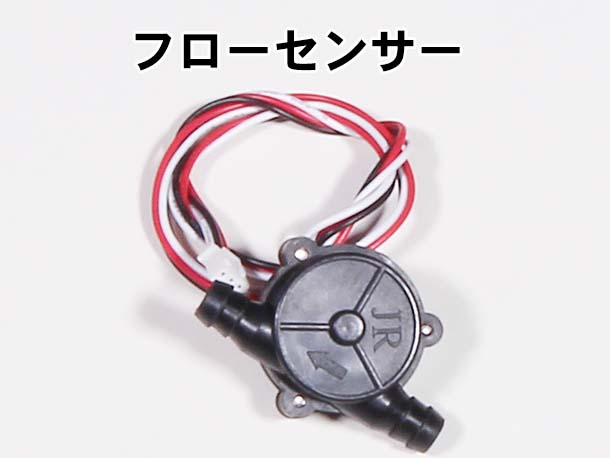

フローセンサー 1
結束バンド 8



水冷ホース取り付け


水冷ポンプに水冷ホースを取り付けます。
※水冷ポンプにホースを取り付ける際は、水冷ポンプを手で押さえて取り付けてください。押さえずに押し込むとポンプホルダーに負荷が掛かり破損してしまう恐れがあります。

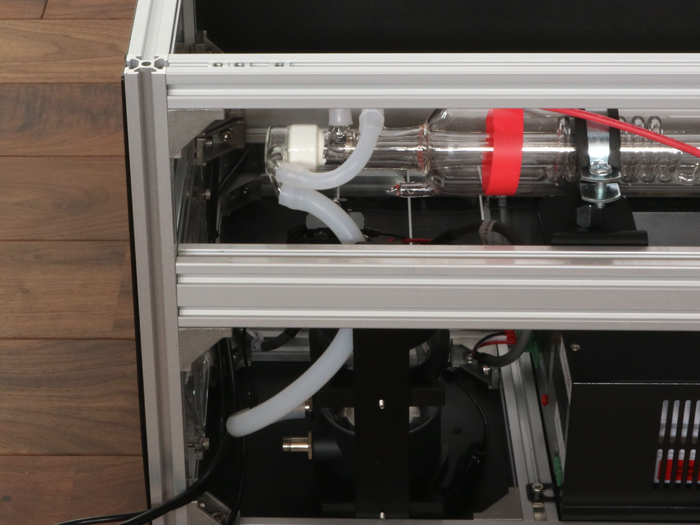

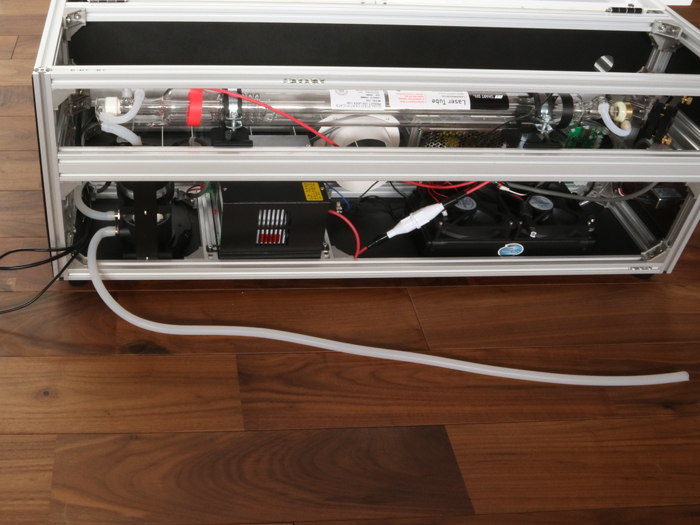

水冷ポンプの出口側(写真では奥側)にホースを取り付けます。
水冷ポンプの出口側

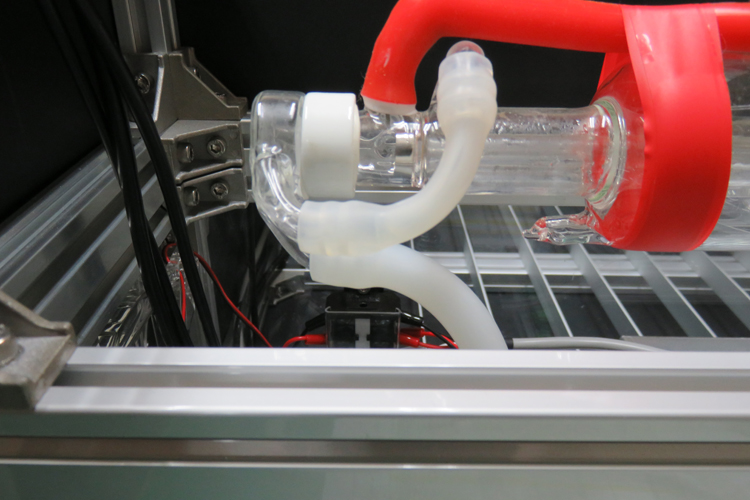

水冷ポンプの出口側からのホースは、レーザー管の照射しない方(LED DCファン側)に取り付けます。
適当な長さでカットして取り付けてください。
レーザー管ホース取り付け

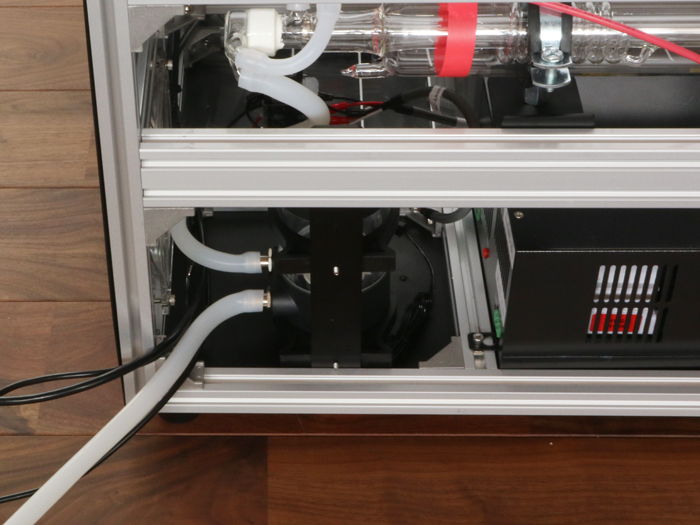

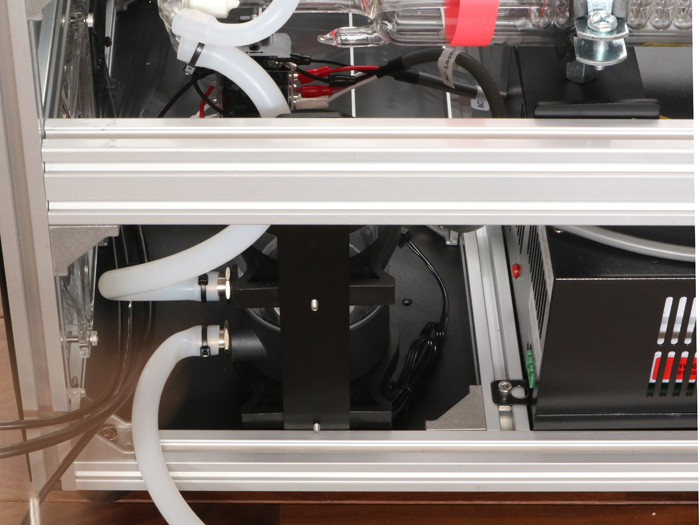

次に、水冷ポンプの入口側(写真では手前側)にホースを取り付けます。
水冷ポンプ手前側

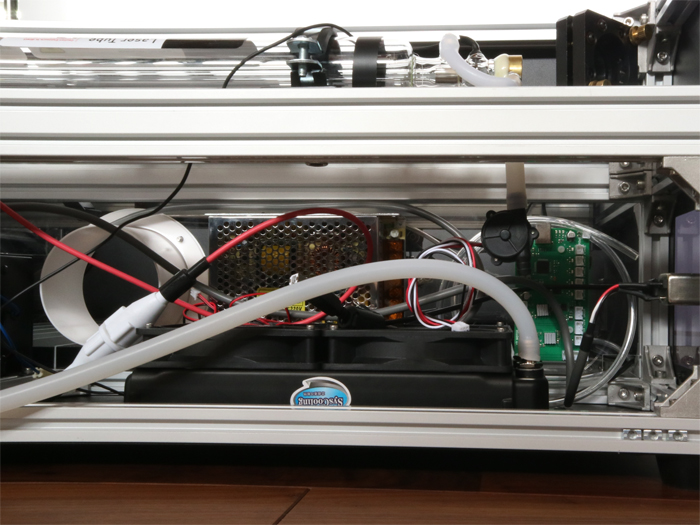

水冷ポンプ入口側からのホースはラジエーターに接続します。
本体裏側下段


ラジエータ‐ポンプ間接続


ラジエーターの写真手前側のホース接続継手に取り付けます。
適当な長さでカットして取り付けてください。
ラジエーター手前側ホース接続継手

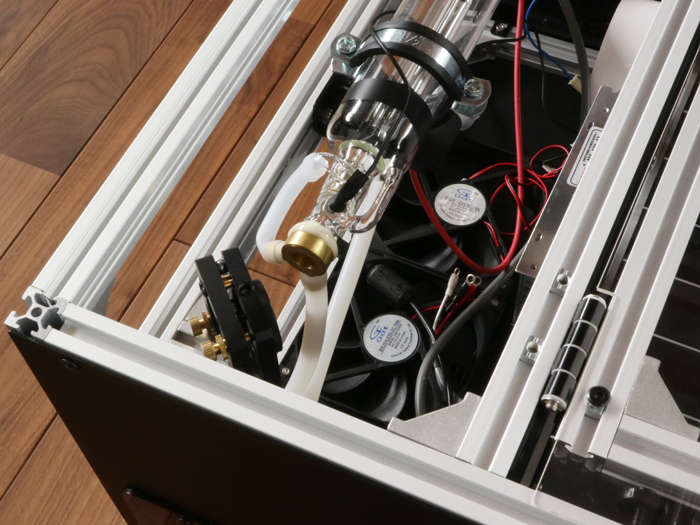

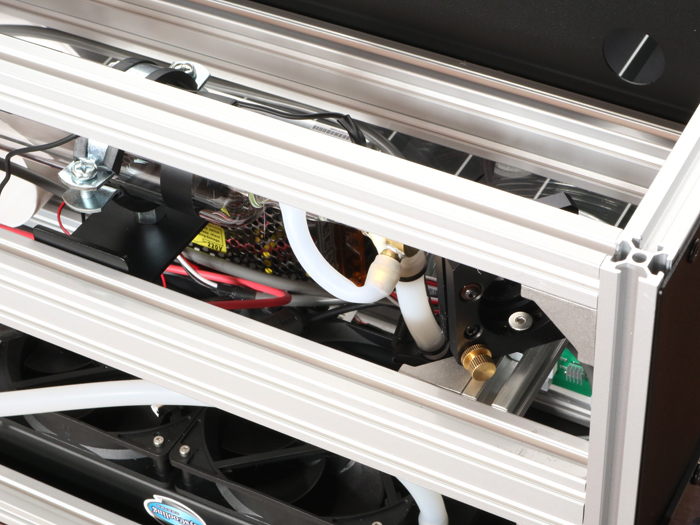

次に、レーザー管の照射する側(第一ミラー側)にホース取り付けます。
(こちらからフローセンサーを通ってラジエーターに接続します。)
レーザー管の照射する側

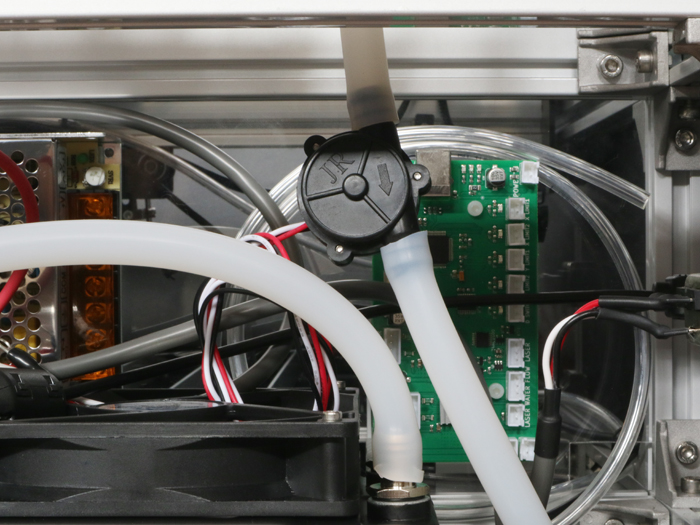

フローセンサーに取り付けます。適当な長さでカットしてください。
※矢印が下を向くように取り付けてください。
フローセンサー取り付け

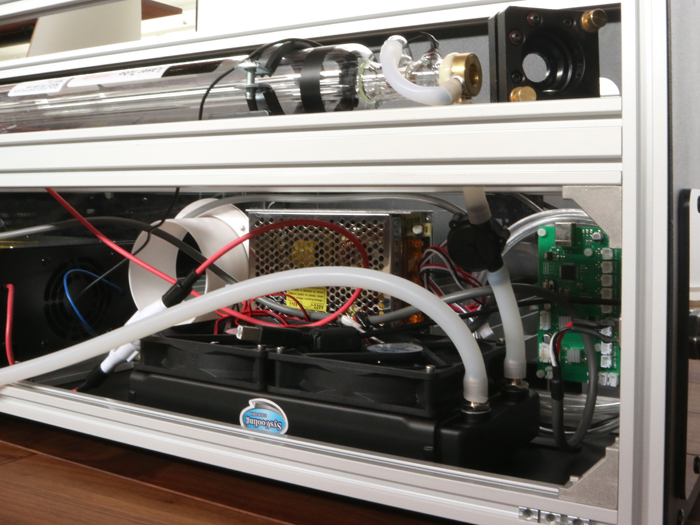

ラジエーターの写真奥側のホース接続継手に取り付けます。
適当な長さでカットしてください。
ラジエーター奥側ホース接続継手

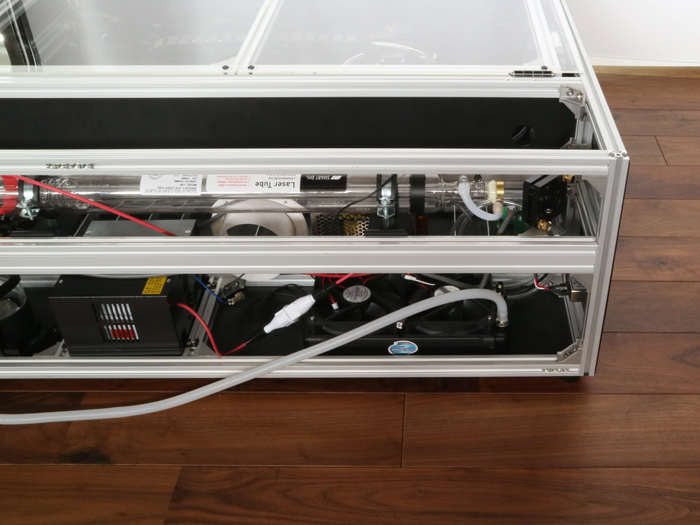

ホースを取り付けた箇所を結束バンドで固定します。
結束バンドの余った部分はカットしてください。

ホースを結束バンドで固定


余り部分カット
