Y軸 mini v wheelユニット取り付け

Y軸 mini v wheelユニット取り付け

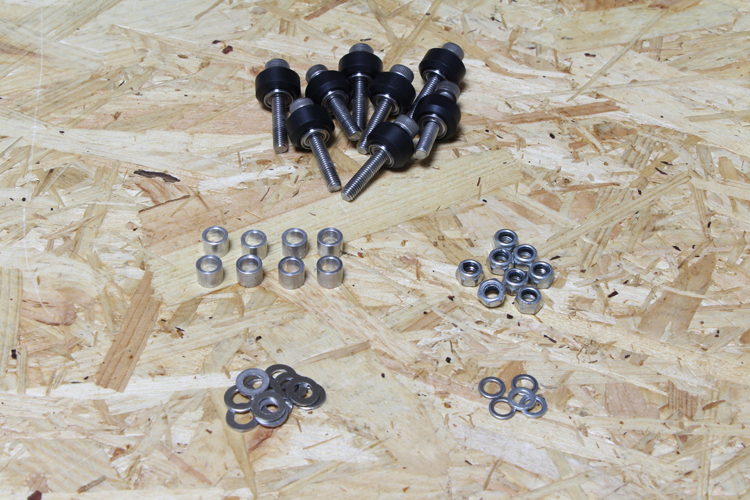

部品表

mini v wheel ユニット
部品 詳細 数量
mini v wheel unit 組立済み 8
mini v wheel用ワッシャー 8×5×1mm 8
mini v wheel用スペーサー 長さ:1/4インチ 8
M5ワッシャー 10×5.3×1mm 16
M5ナイロンナット 緩み止めナット 8
M5×30 六角穴付ボルト ステンレス製 8

前回の工程で組み立てた「X軸ユニット」の「mini v plate y-axis」にmini v wheelユニットを取り付けます。

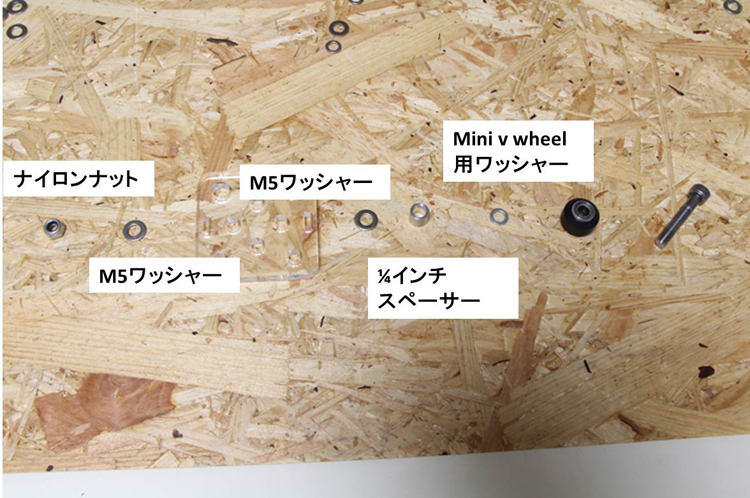

mini v wheelを取り付ける順です。(右から)

  1. M5×30 六角穴付ボルト
  2. mini v wheelユニット
  3. mini v wheel用ワッシャー
  4. mini v wheel用スペーサー
  5. M5ワッシャー
  6. プレート(アクリル)
  7. M5ワッシャー
  8. M5ナイロンナット
取り付け部品順

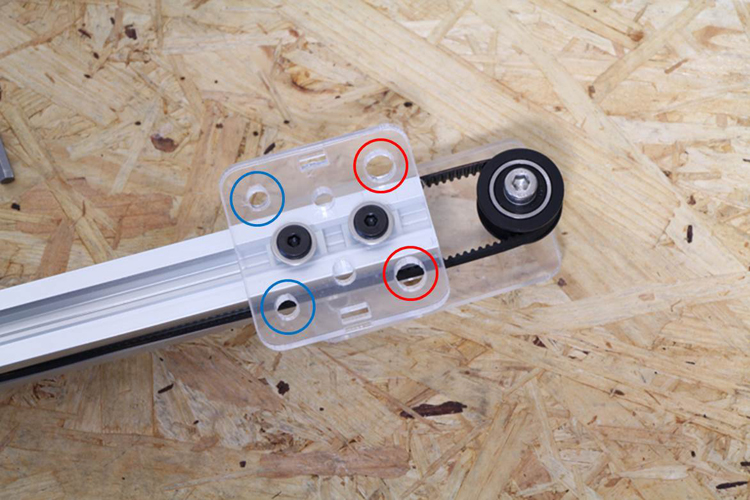

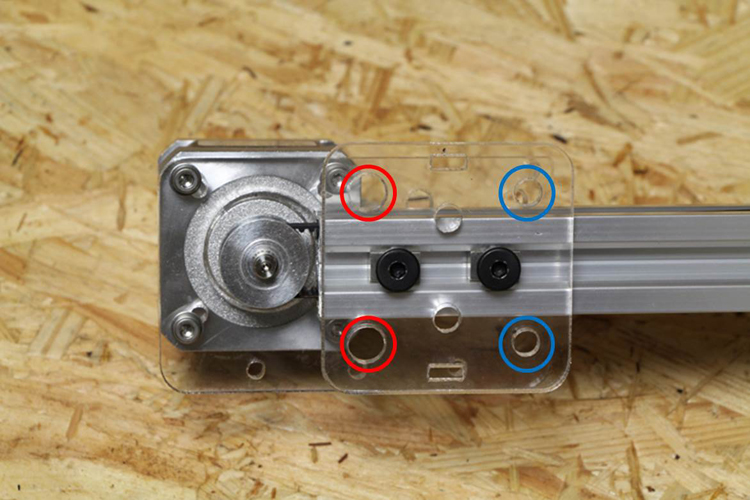

こちらが取り付け位置になります。赤で囲んだ外側の4本のmini v wheelユニットは後の工程で調整しますので完全に締めないようにしてください。青で囲んだ内側の計4本は完全に締めてください。
ネジ穴
ネジ穴

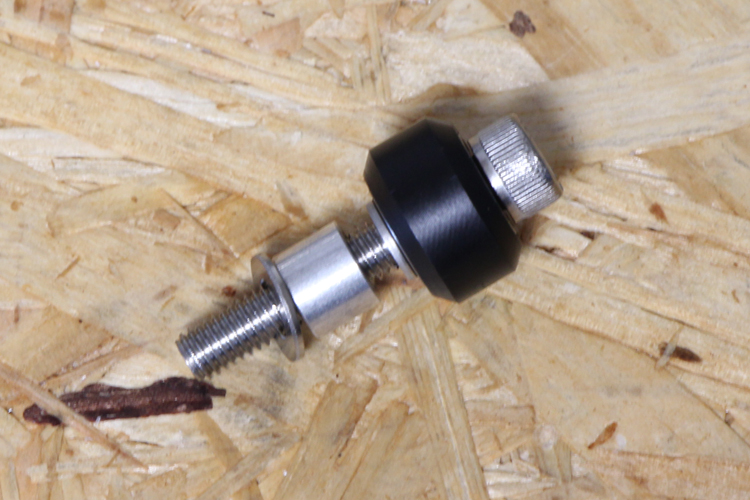

mini v plate y-axis(アクリル)に取り付ける前にM5ワッシャーまでM5×30 六角穴付ボルトに通しておきます。
M5×30 六角穴付ボルト

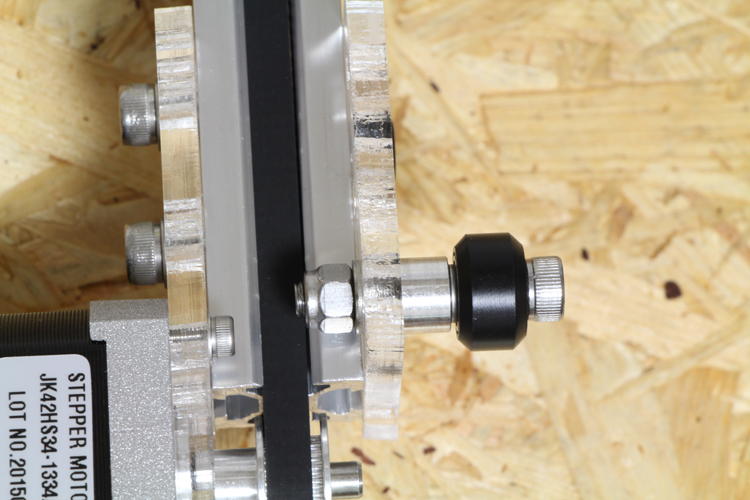

向きに気を付けて六角レンチとスパナで締めていきます。(モーター側)
取り付け方向

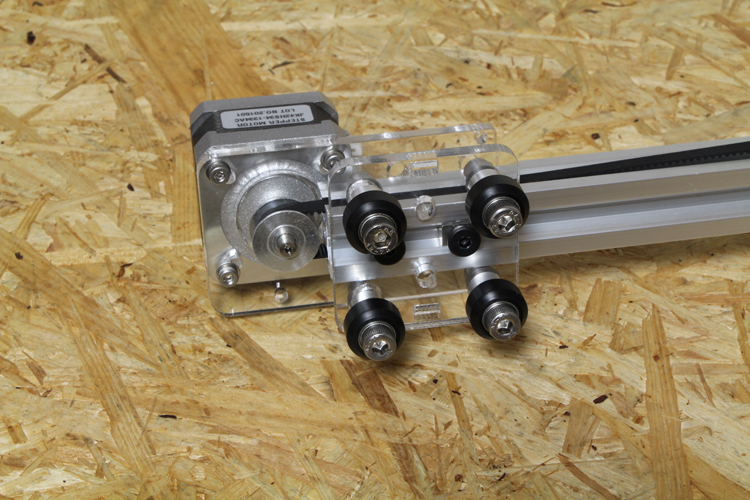

同様に4箇所取り付けます。外側2箇所は調整用として緩めておきます。
4箇所取り付け

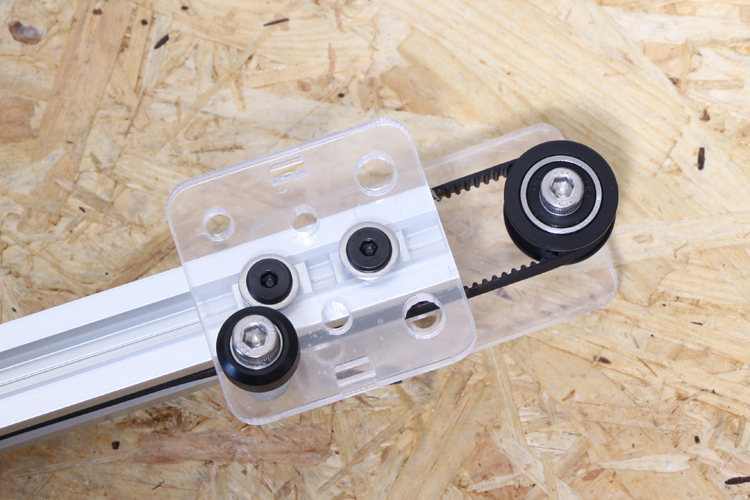

アイドラー側も同じ箇所に向きに注意して取り付けます。同様に4箇所取り付けます。外側2箇所は調整用として緩めておきます。
アイドラー側

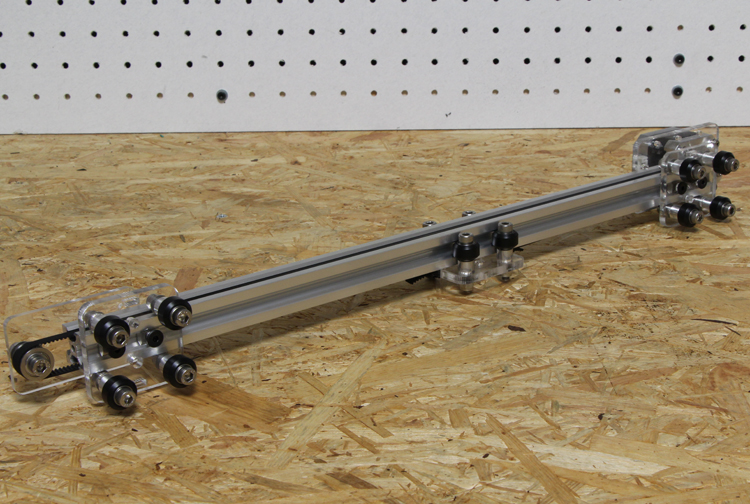

これでY軸 mini v wheelユニット取り付けの完了です。取り付け完了
