配線

基板間配線

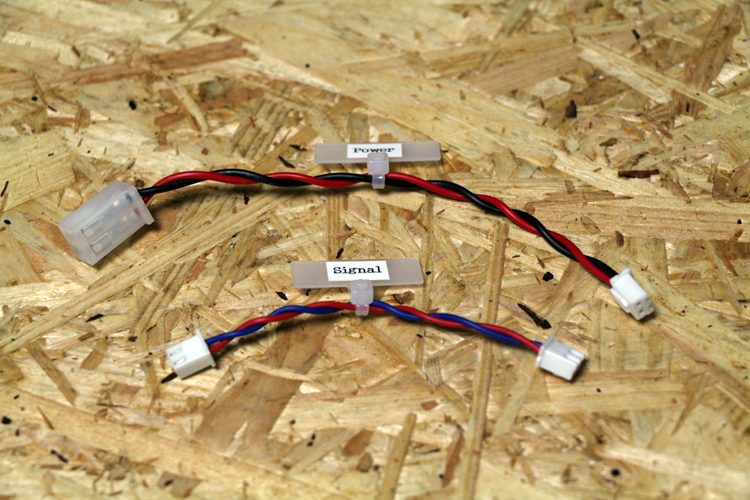

部品表

power ケーブル
部品 詳細 数量
Power laser board電源ケーブル 1
Signal レーザー信号ケーブル 1

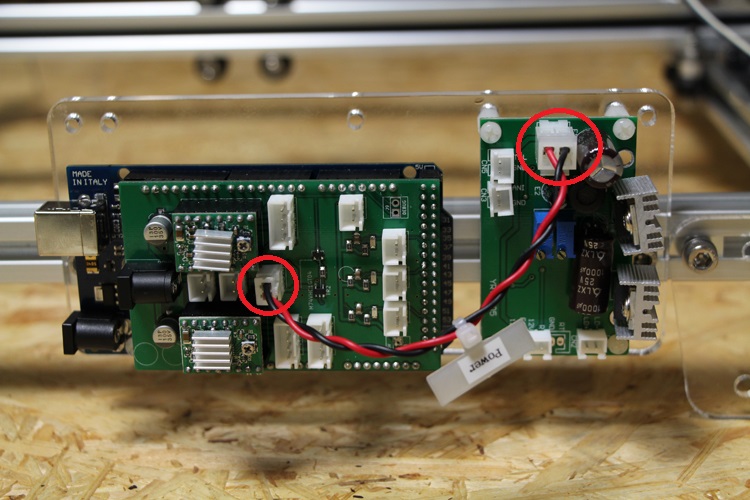

「Power」ケーブル接続

controllerとlaser boardの赤枠で囲んだ位置に、「Power」ケーブルを接続します。
Powerケーブル接続箇所

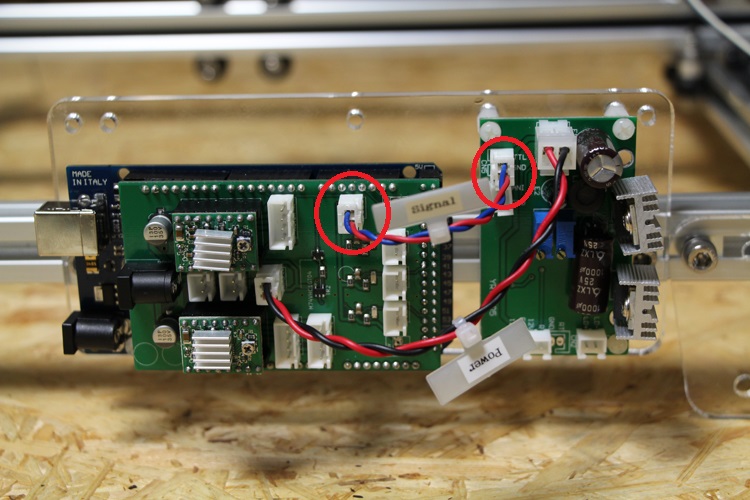

「Signal」ケーブル接続

controllerとlaser boardの赤枠で囲んだ位置に、「Signal」ケーブルを接続します。
Signalケーブル接続箇所

X軸配線

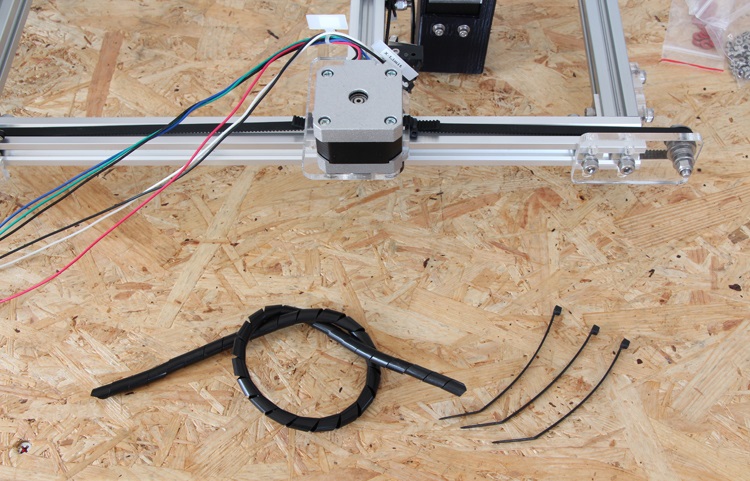

部品表

X-Motor
部品 詳細 数量
X-Motor X軸モーター用ケーブル 1
スパイラルチューブ 1
結束バンド 3

X軸側接続

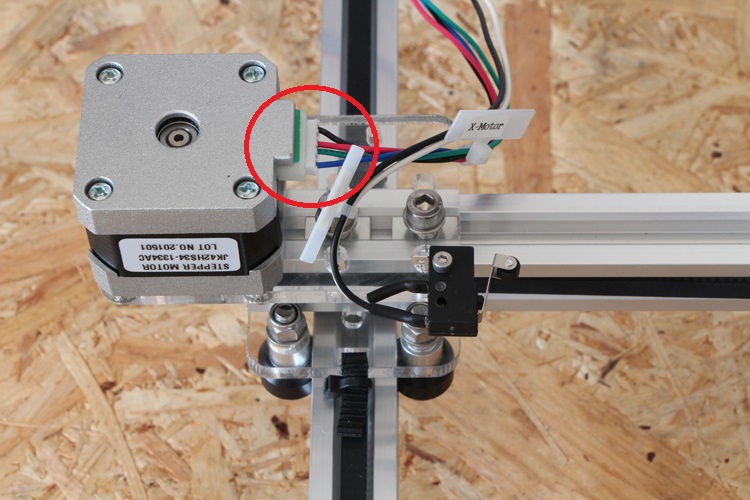

X軸モーターに「X-Motor」ケーブルを取り付けます。
X-Motorケーブル

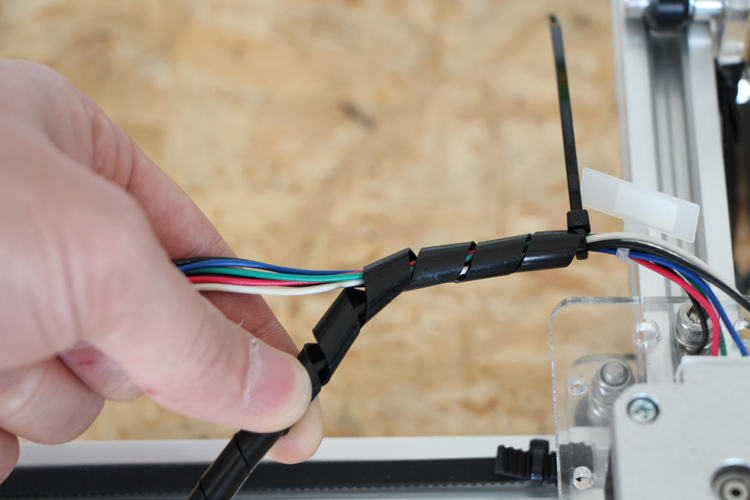

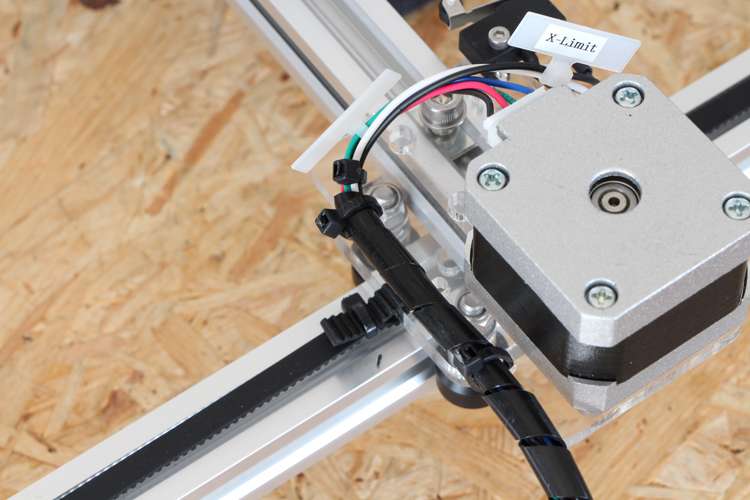

「X-Motor」ケーブルと「X-Lmit」ケーブルを結束バンドで縛り、スパイラルチューブを巻きつけます。
スパイラルチューブ
巻きつけ後

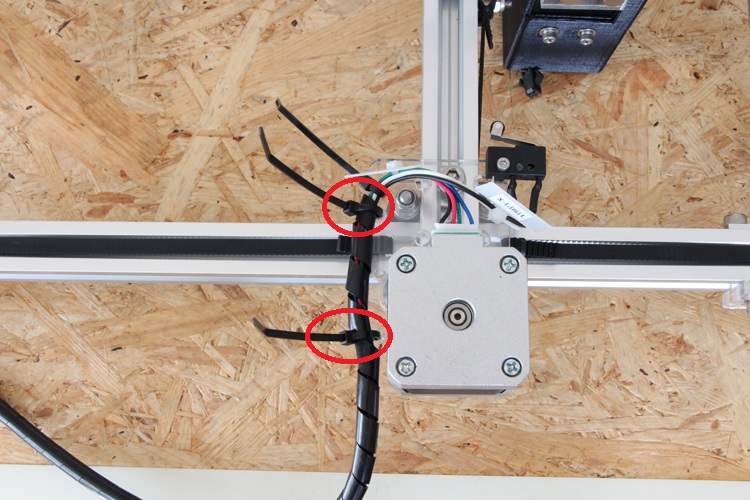

「motor mount plate x-axis(アクリル)」の2箇所の穴に、結束バンドを通し、ケーブルを固定します。
結束バンド通し穴

結束バンドの余りをニッパーなどで切断します。
余分な部分カット

基板側接続

「X-Motor」ケーブルと「X-Lmit」ケーブルを赤枠で囲んだ箇所に接続します。
赤枠接続箇所

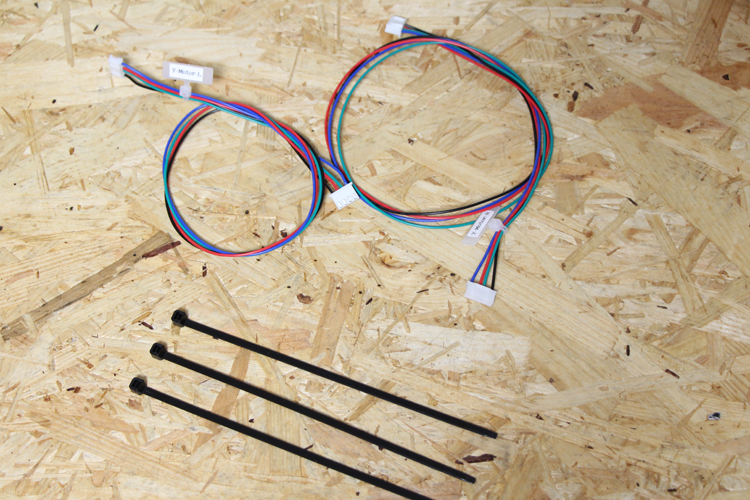

Y軸配線

部品表

Y軸モーター用ケーブル
部品 詳細 数量
Y-Motor-L 左側Y軸モーター用ケーブル 1
Y-Motor-R 右側Y軸モーター用ケーブル 1
結束バンド 2

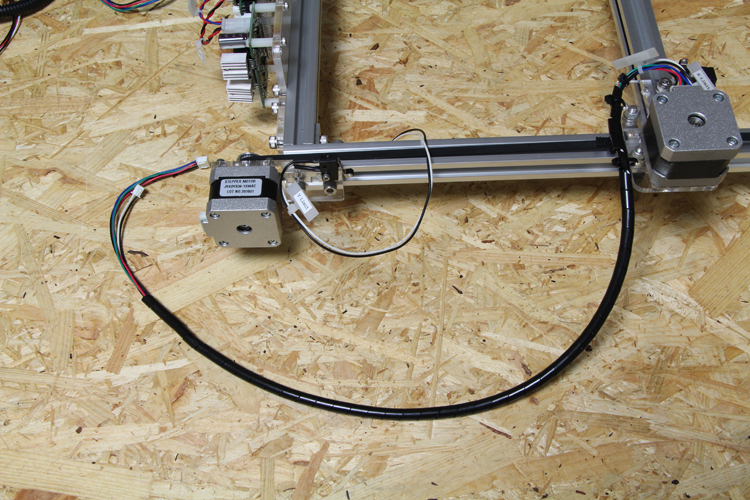

Y軸側接続

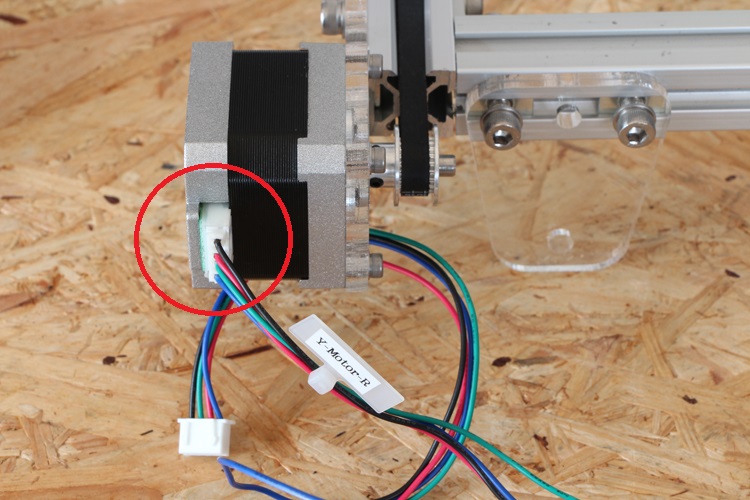

右Y軸モーターに「Y-Motor-R」ケーブルを接続します。
Y-motor-R

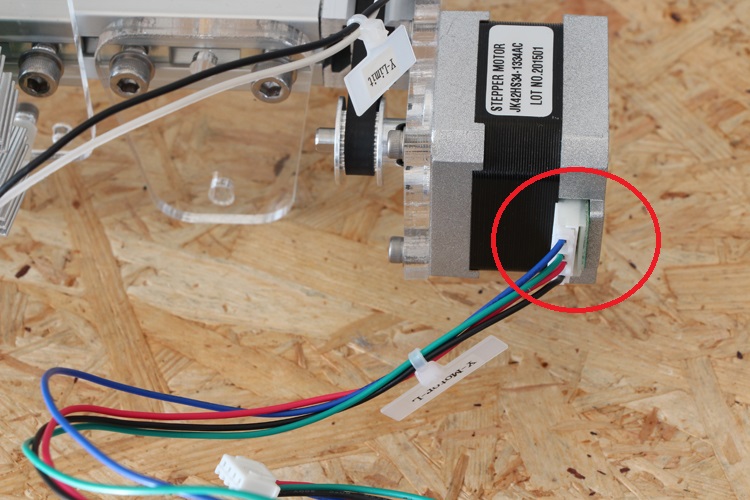

左Y軸モーターに「Y-Motor-L」ケーブルを接続します。
Y-motor-L

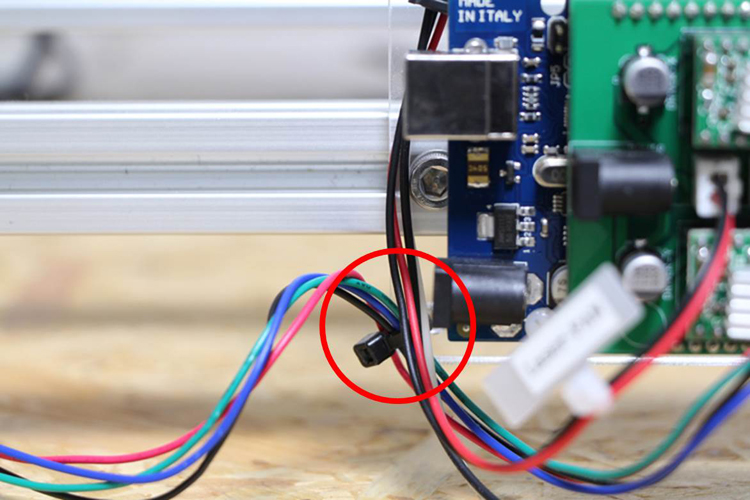

「Y-Motor-R」ケーブルを結束バンドで固定します。
基板側固定箇所

「Y-Motor-L」ケーブル、「Y-Limit」ケーブル、「X-Motor」ケーブル、「X-Limit」ケーブル、を結束バンドで固定します。
結束バンドで固定

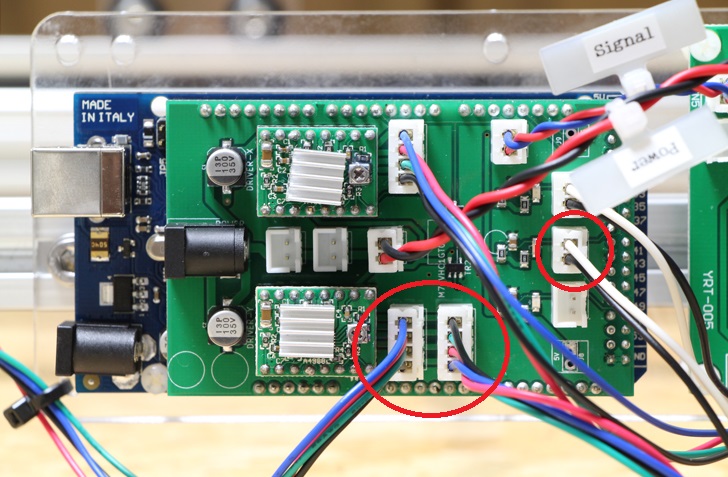

基板側接続

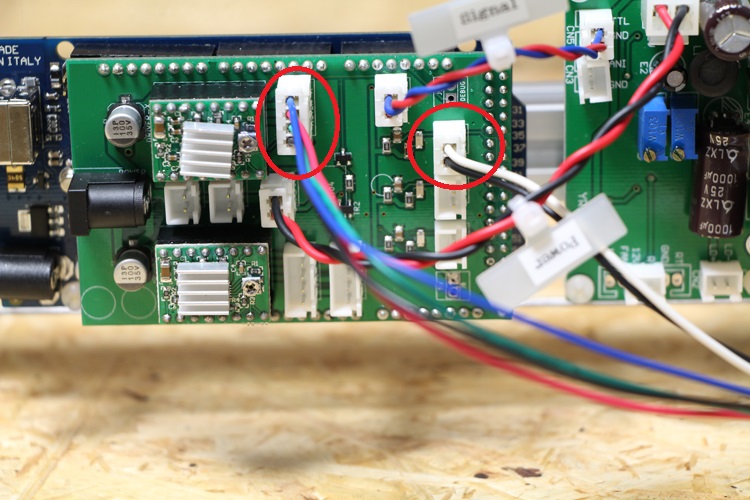

「Y-Motor-R」ケーブル、「Y-Motor-L」ケーブルと「Y-Lmit」ケーブルを赤枠で囲んだ箇所に接続します。
基板側ケーブル接続箇所

レーザー配線

部品表

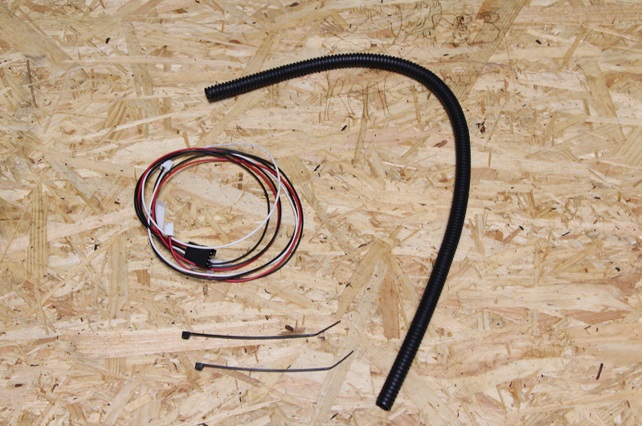

モジュール用ケーブル
部品 詳細 数量
Laser-OUT/Laser-FAN レーザーモジュール用ケーブル 1
コルゲートチューブ 1
結束バンド 2

コルゲートチューブ取り付け

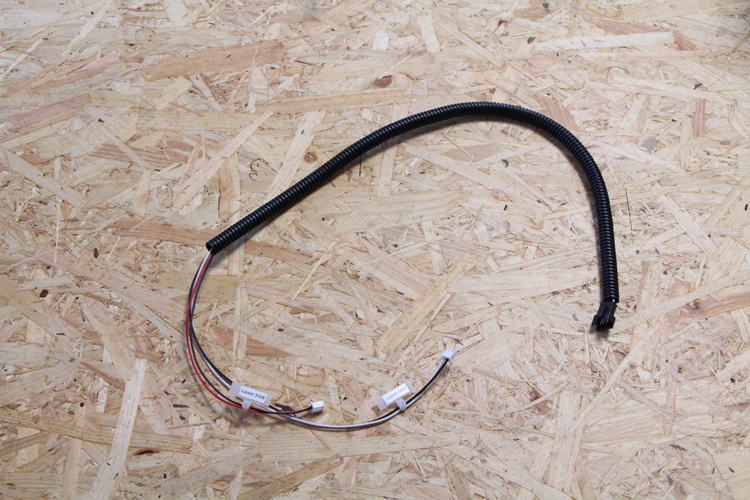

「Laser-OUT/Laser-FAN」ケーブルにコルゲートチューブを巻きつけます。
コルゲートチューブ

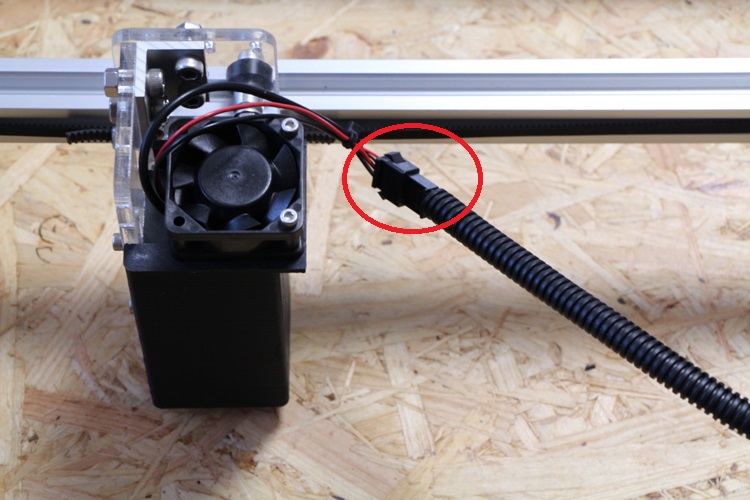

レーザーモジュールのコネクタと「Laser-OUT/Laser-FAN」ケーブルの4ピンコネクタを接続します。
レーザーモジュールコネクタ部分

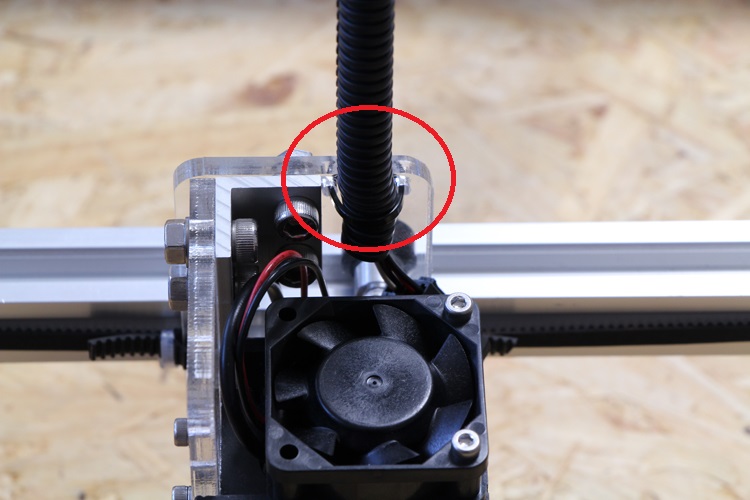

mini v plate x-axisユニットの2箇所の穴に結束バンドを通し、コルゲートチューブを固定してください。
コルゲートチューブ固定

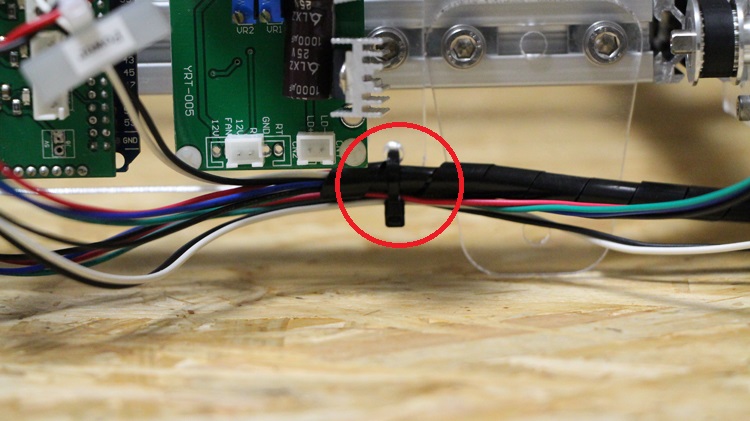

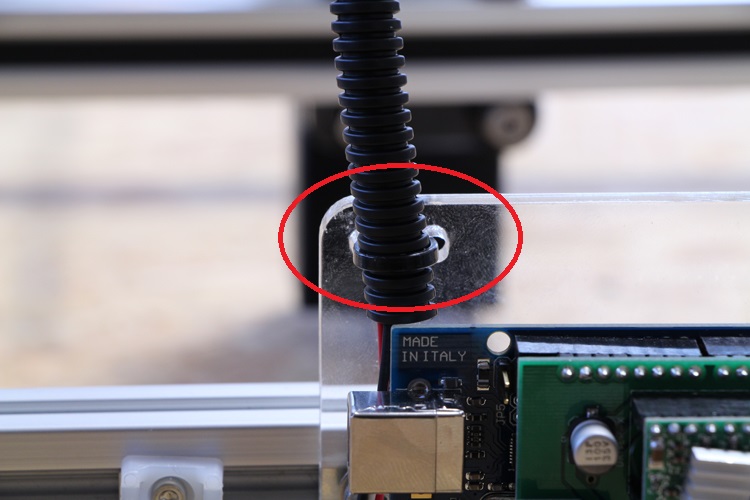

反対側のコルゲートチューブは、pcb mountの穴に結束バンドを通し固定してください。
結束バンド通し口

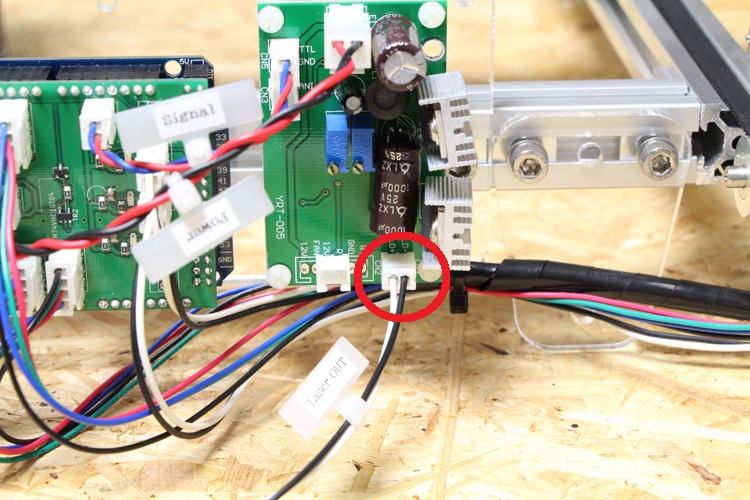

「Laser-OUT」ケーブルを赤枠で囲んだ箇所に接続します。
※「Laser-OUT」ケーブルを間違って他の箇所に接続するとレーザーが破損しますので、絶対に以下の箇所以外に接続しないでください。
Laser-OUTケーブル

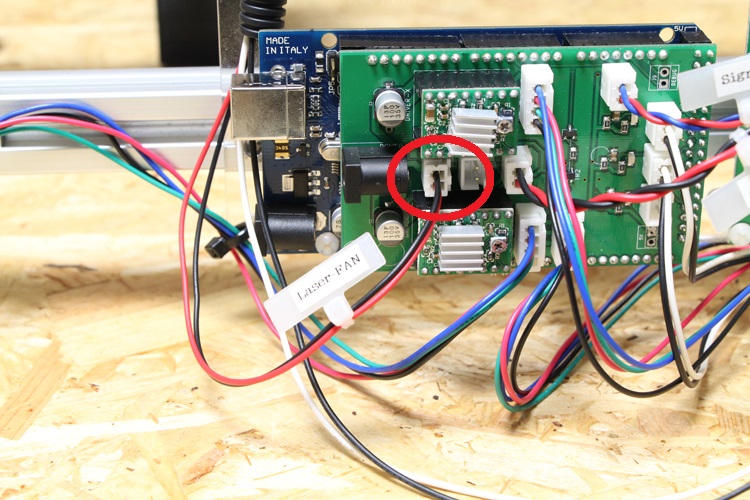

「Laser-FAN」ケーブルを赤枠で囲んだ箇所に接続します。
Laser FANケーブル

電源・USBの接続

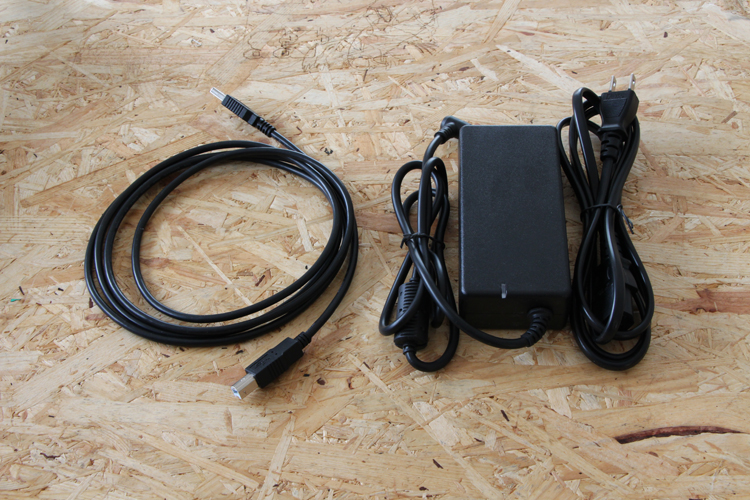

部品表

電源ケーブル
部品 詳細 数量
ACアダプター controller電源供給用 1
USBケーブル ArduinoMEGA・PC接続用 1

接続箇所

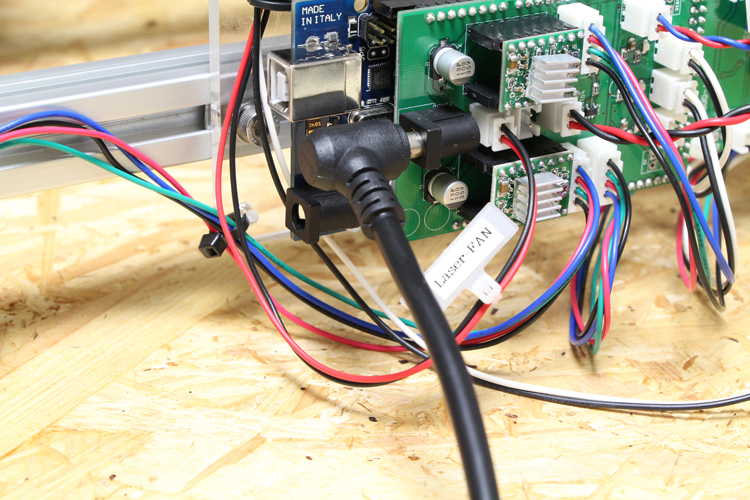

ACアダプターのプラグをを赤枠で囲んだ箇所に接続します。
※Arduino MEGAのDCジャックに接続しないよう注意してください。
ACアダプター接続

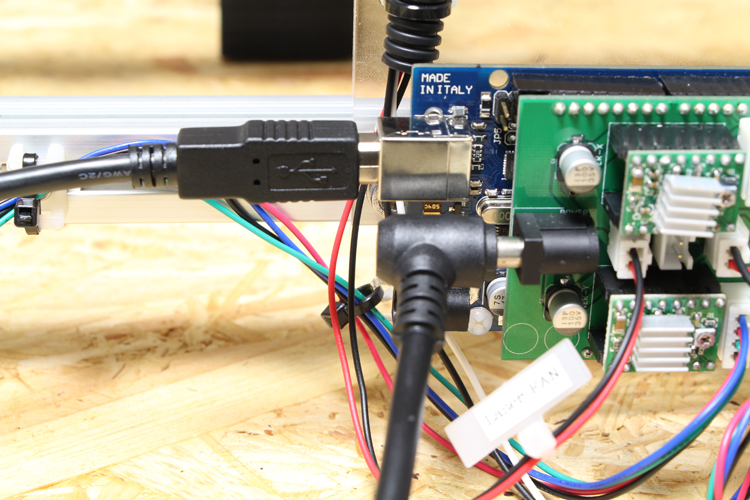

USBケーブルのBタイプ側をArduino MEGAのUSBポートに接続し、反対側のAタイプ側をPCに接続してください。USB Bタイプ側
