参考:V-slot調整

V-slot調整

V-slotの構造の軸ではWheelをV-slotの溝に接地させる調整が必要です。

構造

WheelがV-slotの中心を垂直にスライドするように調整します。
スライド調整

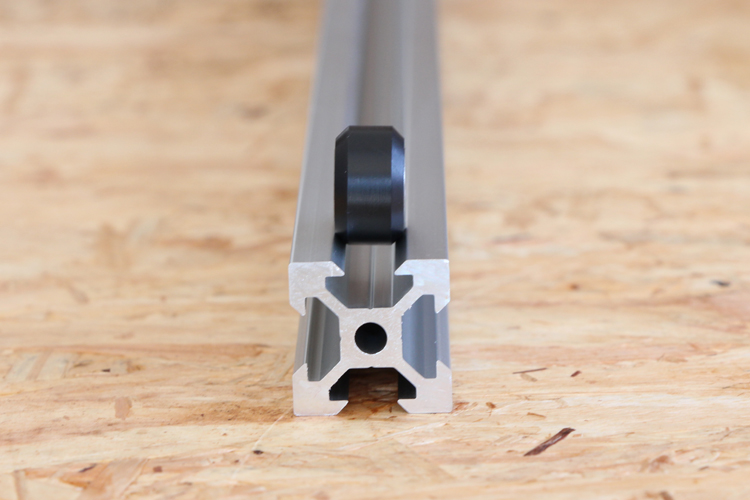

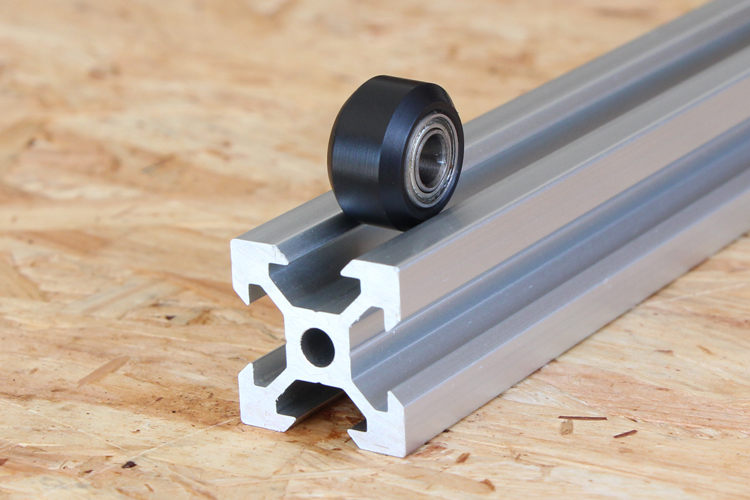

V-slot左面

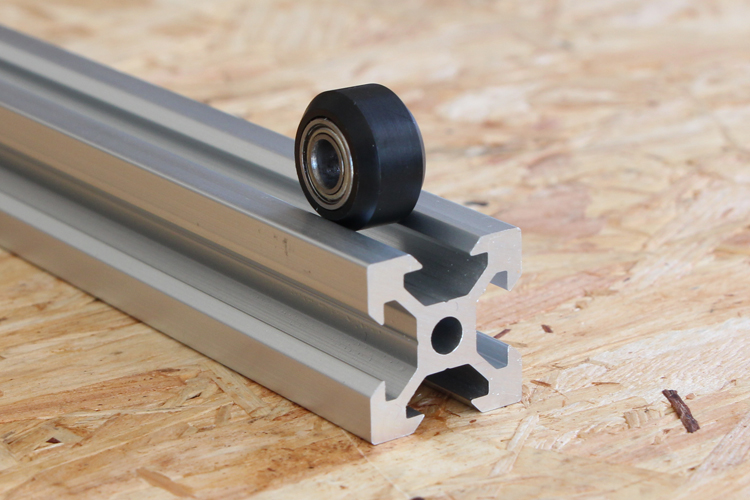

V-slot右面

参考動画

実際の調整している動画をご参照ください。




図面ダウンロード

V-slot関連はOpen source hardwareです。

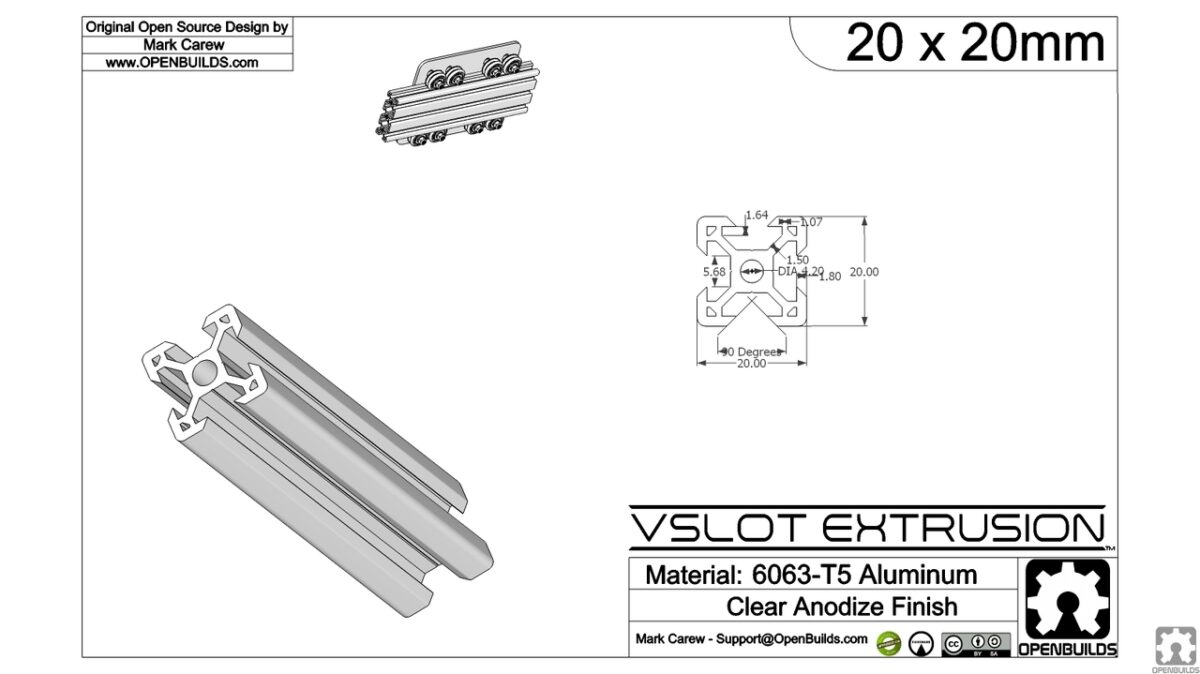

以下から図面をご確認ください。

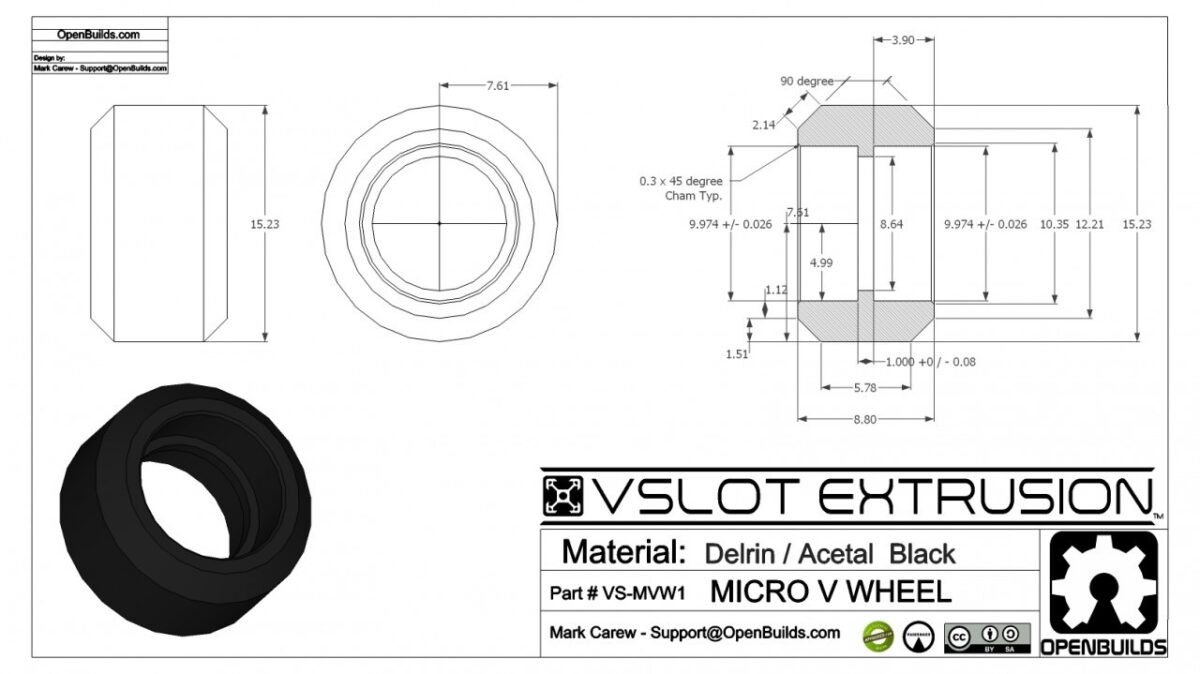

  • V-Slot 20mm x 20mm Linear Rail
  • Delrin Mini V Wheel
