Y軸 mini v wheelユニット調整

Y軸 mini v wheelユニット調整

緩めておいた合計4個所のmini v wheelユニットを本締めします。
V-slotの調整は「V-slot調整」をご参照いただくとわかりやすいです。
mini v wheelユニットネジ

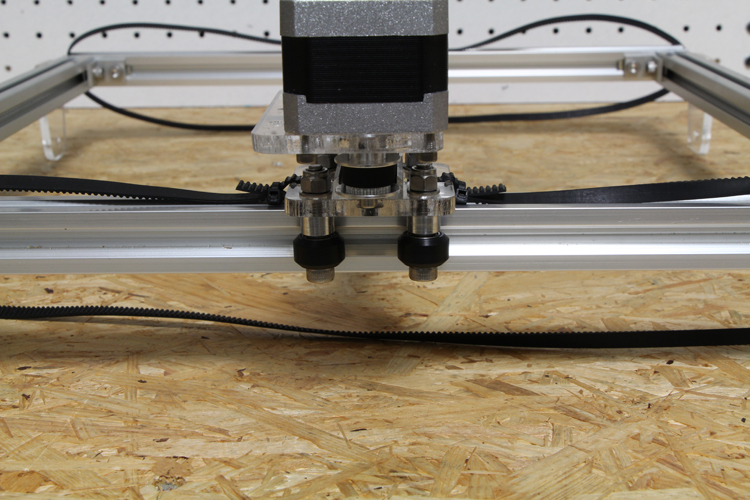

モーター側、アイドラー側の外側の計4個所のmini v wheelユニットをV-slotに接地するように調整します。
mini v weel外側

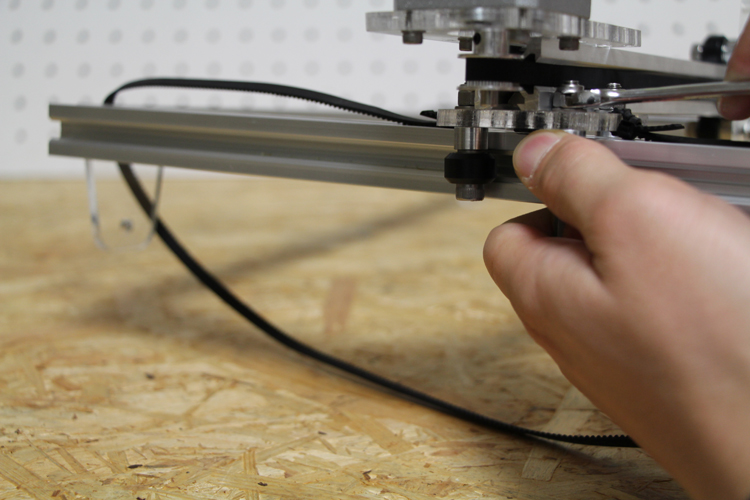

V-slotに接地するようにがたつきがないように両側のmini v wheelユニットを押さえながら締めます。
上下に動かしてみてがたつきがあるようでしたら、もう一度同じ箇所のmini v wheelユニットを緩めて同じ作業を行ってください。がたつきや隙間があると振動や動作に影響が出ます。
がたつき確認

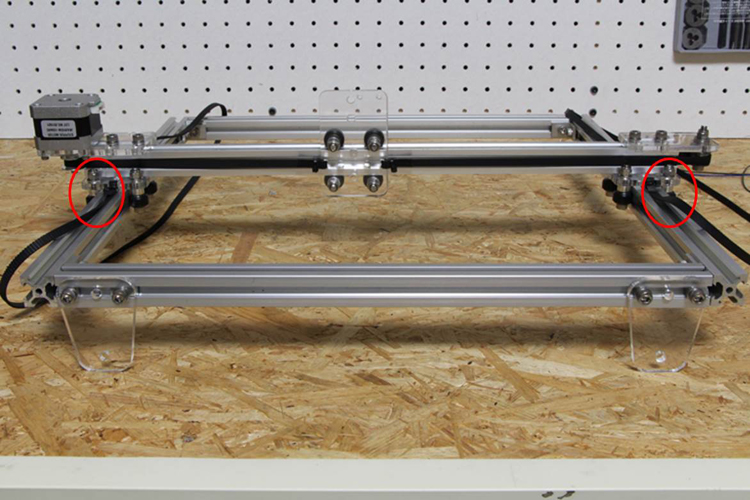

モーター側、アイドラー側の外側の計4個所のmini v wheelユニットをV-slotに接地するように調整します。
