基板取り付け

pcb mount組み立て

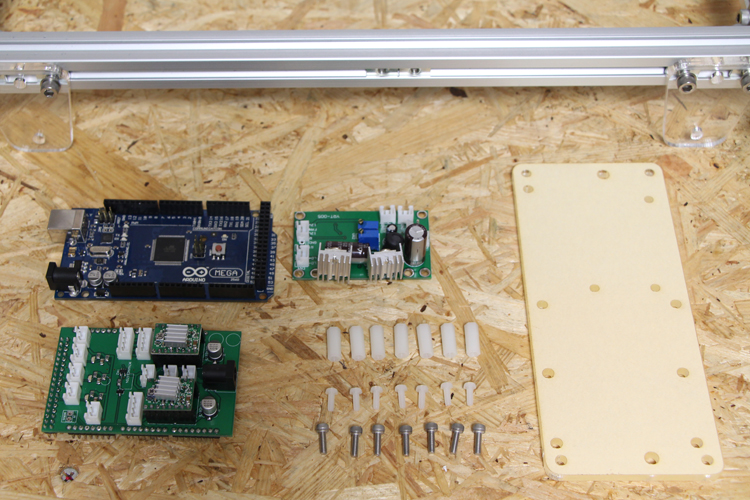

部品表

Arduino mega
部品 詳細 数量
Arduino mega 基板 1
controller A4988 2個取付済み 1
laser board 基板 1
pcb mount アクリル 1
ナイロンスペーサー M3 7
ナイロンネジ M3 7
M3×8 六角穴付ボルト ステンレス製 7

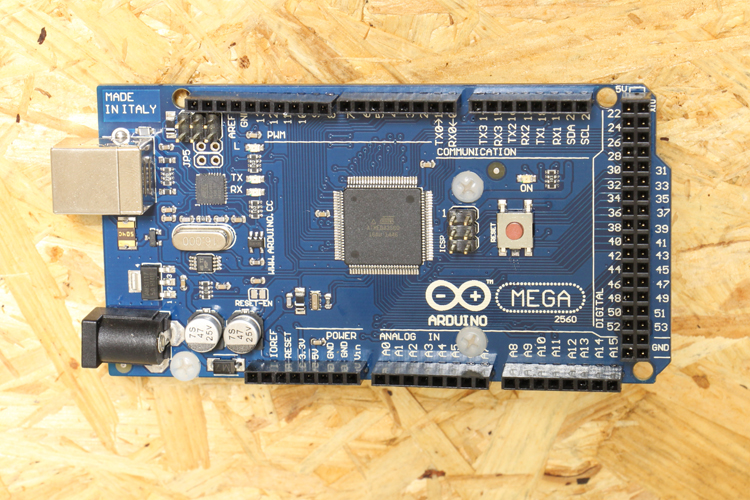

Arduino mega

写真の位置にナイロンスペーサーをナイロンネジで固定します。
※ナイロンネジは非常に柔らかい素材のため力を入れすぎるとなめてしまうことがあります。
ナイロンネジで固定

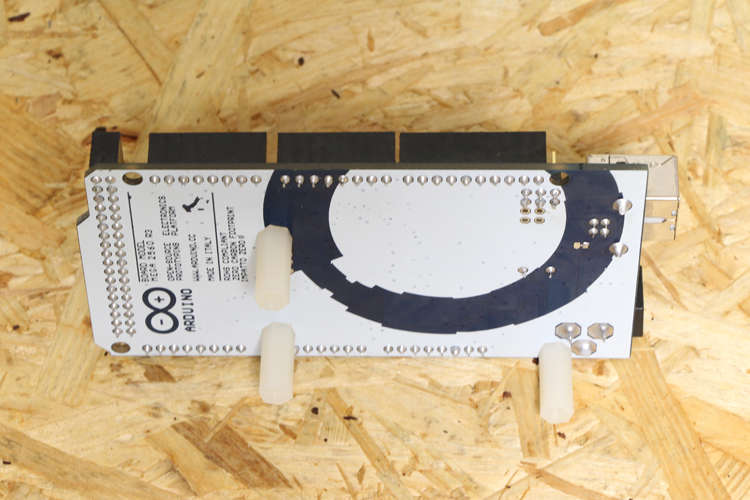

Arduino mega裏面

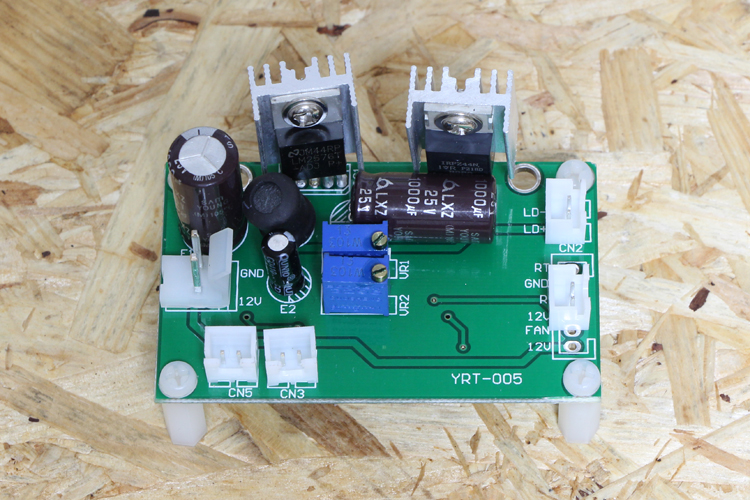

laser board

写真の位置にナイロンスペーサーをナイロンネジで固定します。

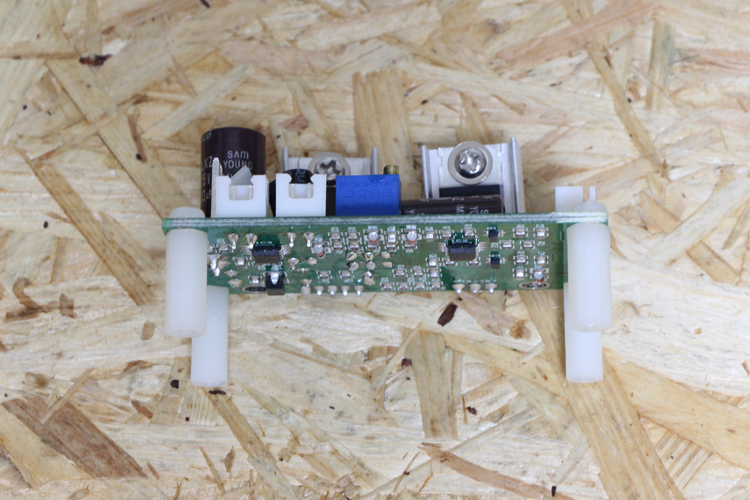

ナイロンスペーサー位置
laser board裏側

pcb mount取り付け

pcb mountにArduino megaとlaser boardを取り付けます。

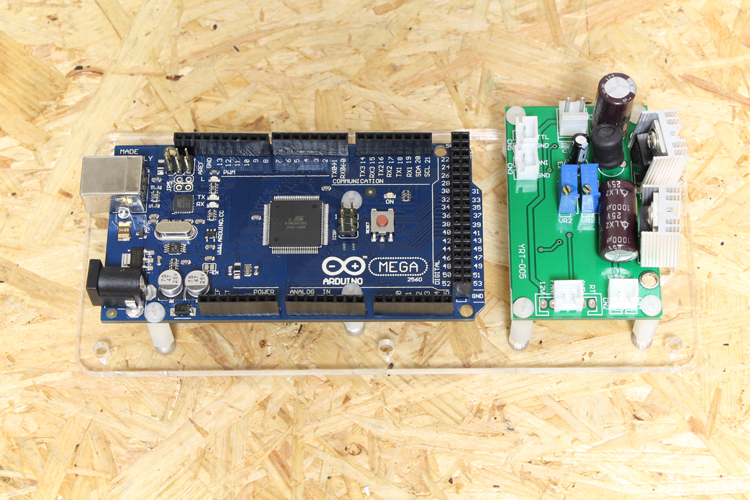

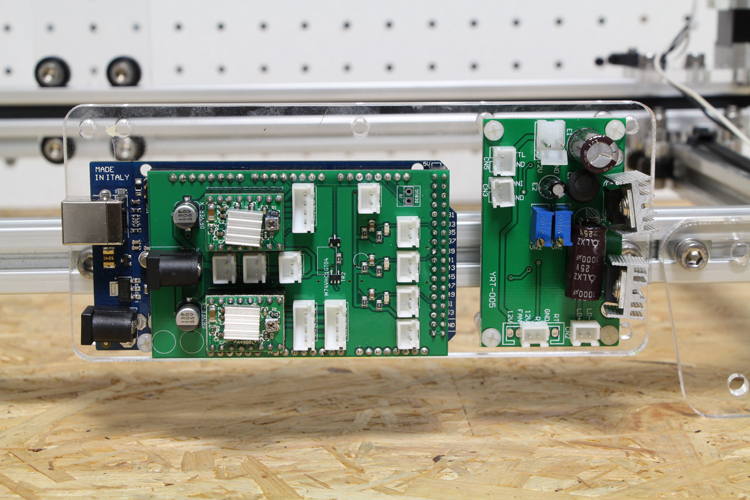

pcb mount表面

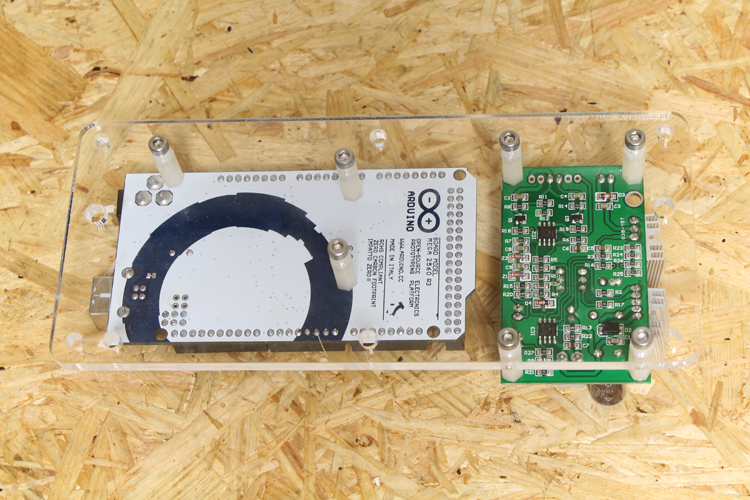

pcb mount裏面

Arduino megaにcontrollerを接続します。写真を参考にコネクタの位置を合わせてください。
controller接続

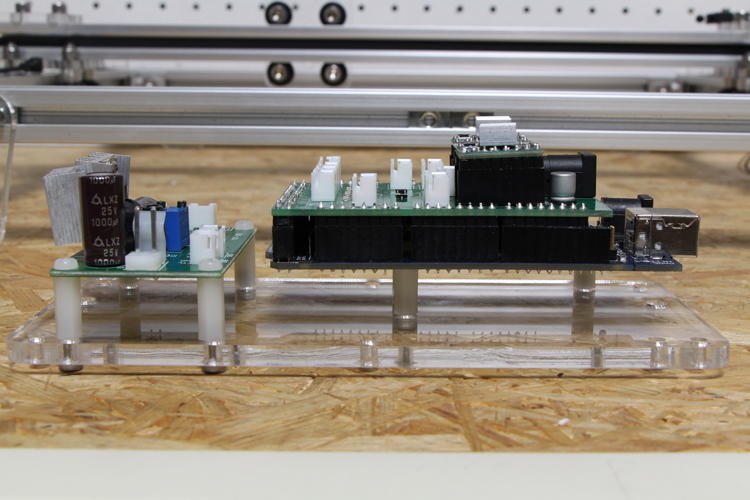

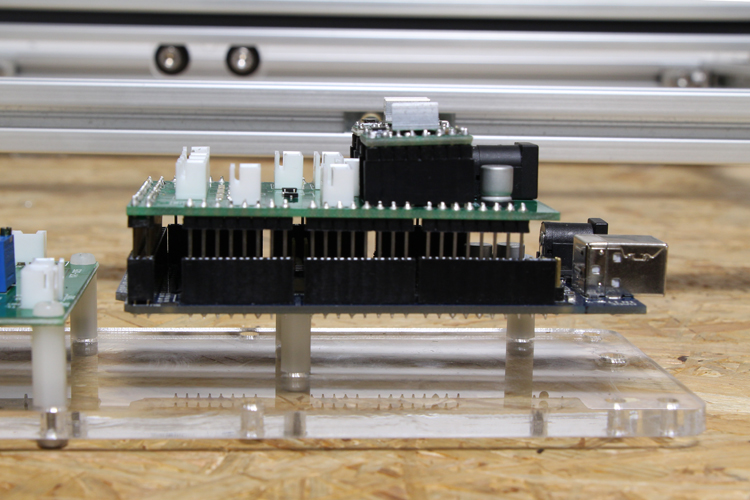

Arduino mega横角度

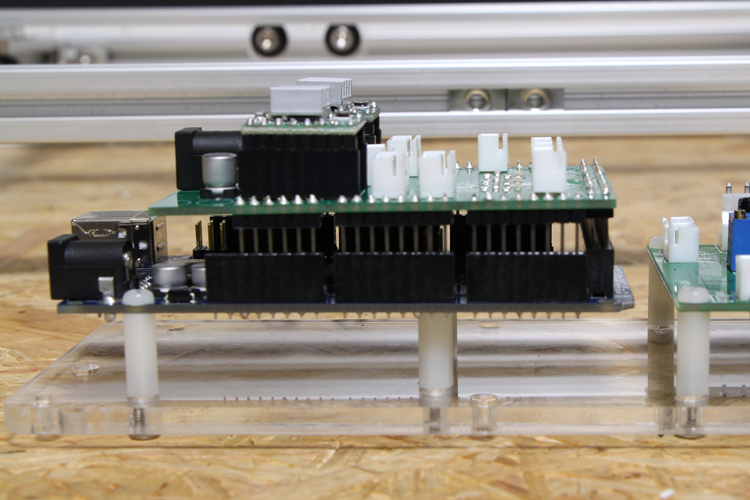

奥まで接続してください。

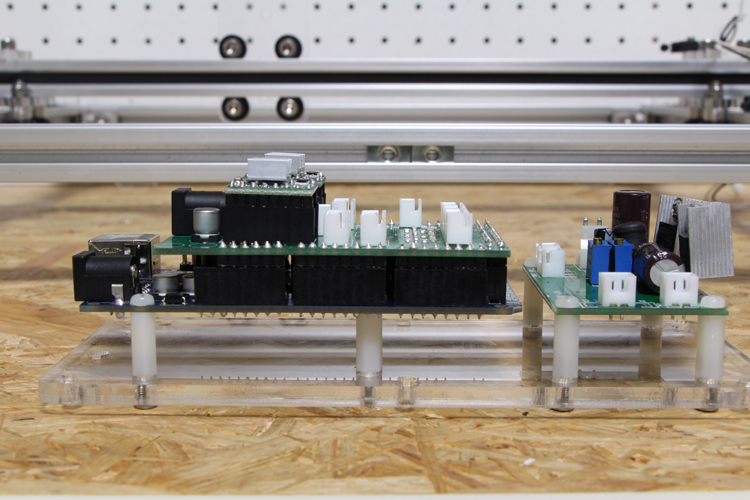

奥まで接続
押し込む

本体へ取り付け

部品表

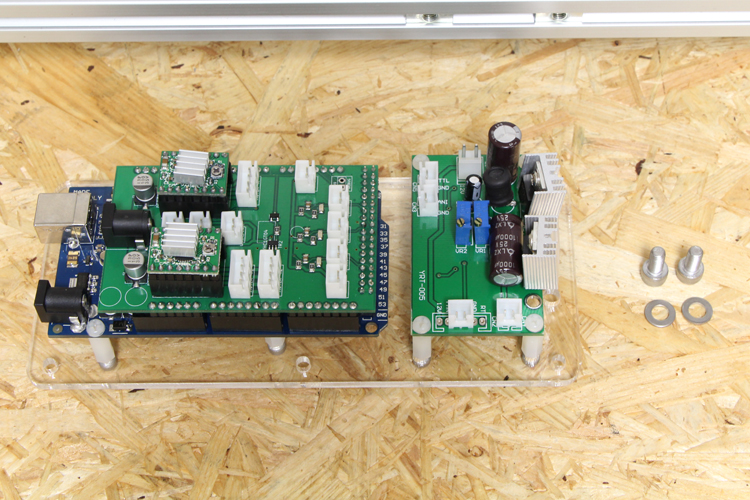

pcb mount取り付け部品
部品 詳細 数量
pcb mount 基板取付済み 1
M5ワッシャー 10×5.3×1mm 2
M5×10 六角穴付ボルト ステンレス製 2

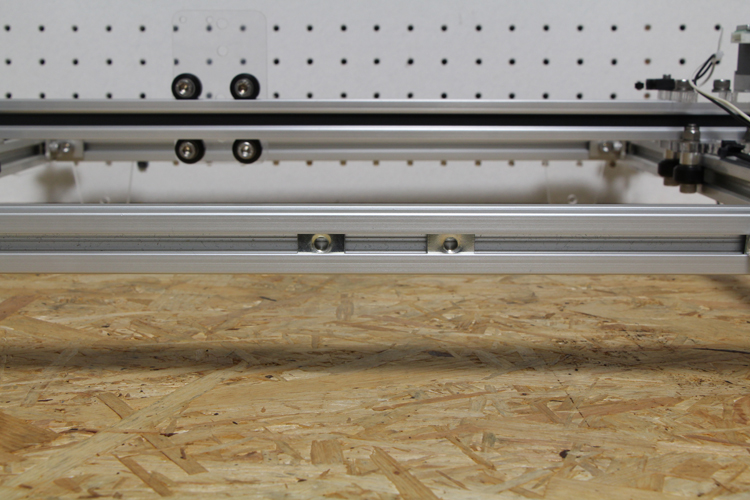

あらかじめ入れておいたM5 Tナットを使用します。
M5 T ナット

M5×10 六角穴付ボルトとpcb mount(アクリル)の間にM5ワッシャーを入れて固定してください。ワッシャーで固定

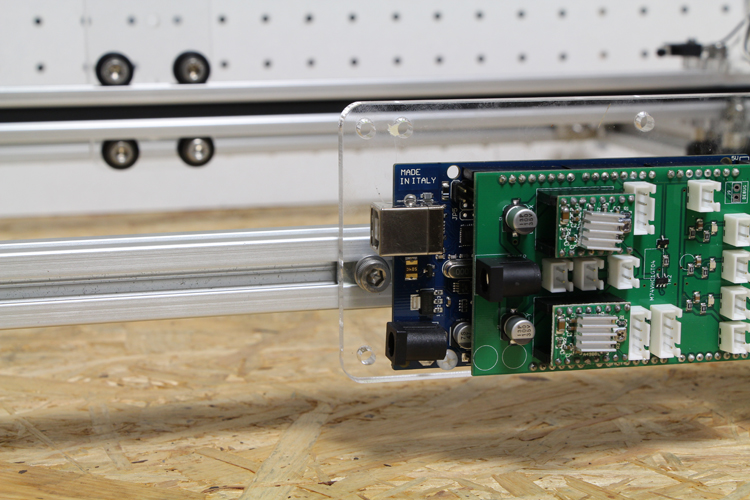

pcb mount左側ボルト

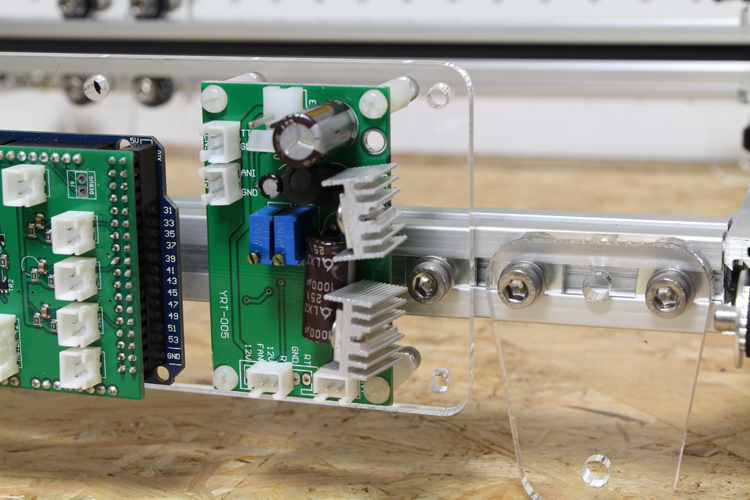

PCB mount右側ボルト
