Top cover組立

Top cover組み立て

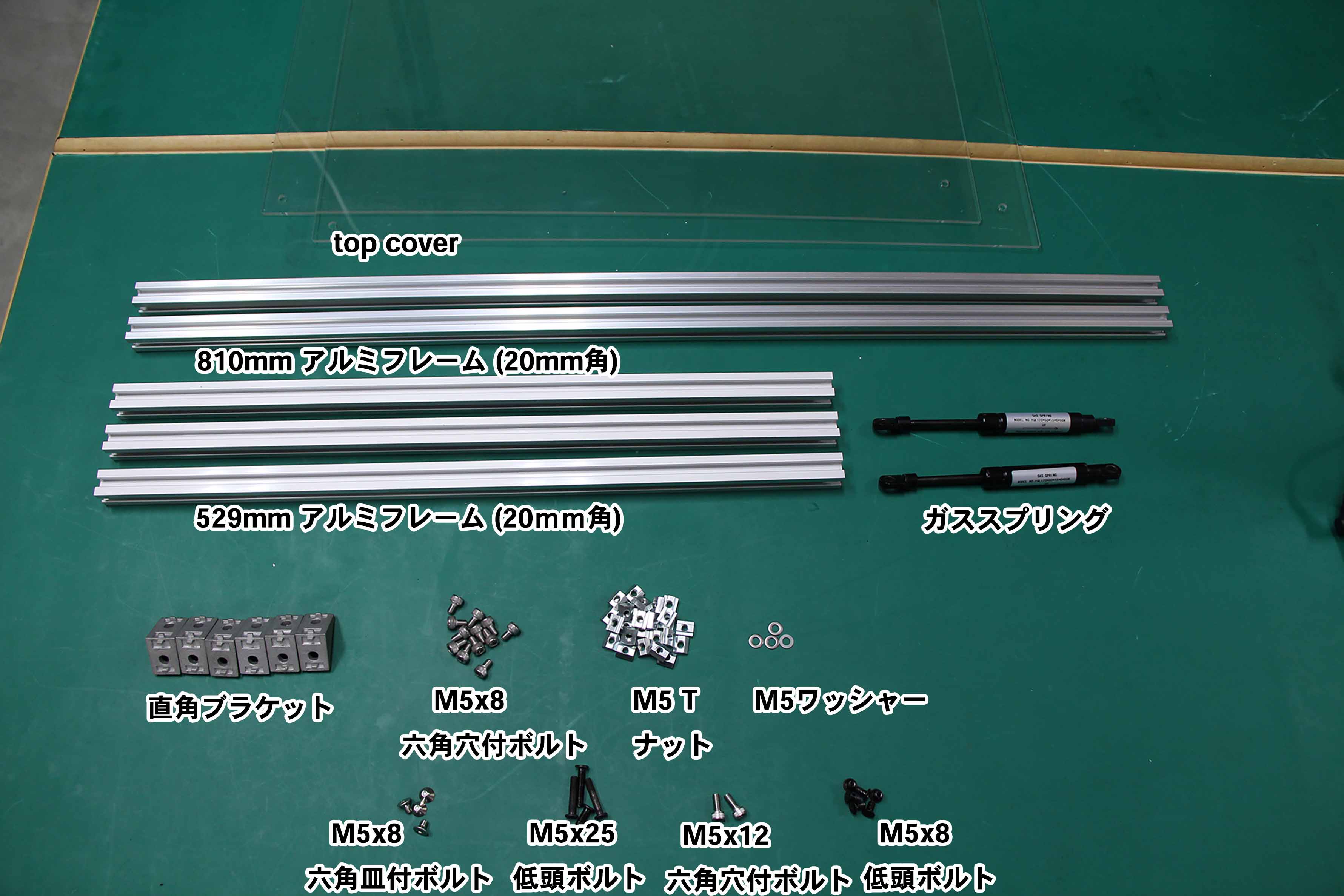

部品表



部品		数量
810mm アルミフレーム	標準 20mm角	2
529mm アルミフレーム	標準 20mm角	3
直角ブラケット		6
M5×8 六角穴付ボルト		12
M5×8 低頭ボルト		6
M5 Tナット		26
M5×25 低頭ボルト		4
M5×12 六角穴付ボルト		2
M5×8 六角穴付皿ボルト		4
M5 T　ワッシャー		4
ガススプリング		2



フレーム組立

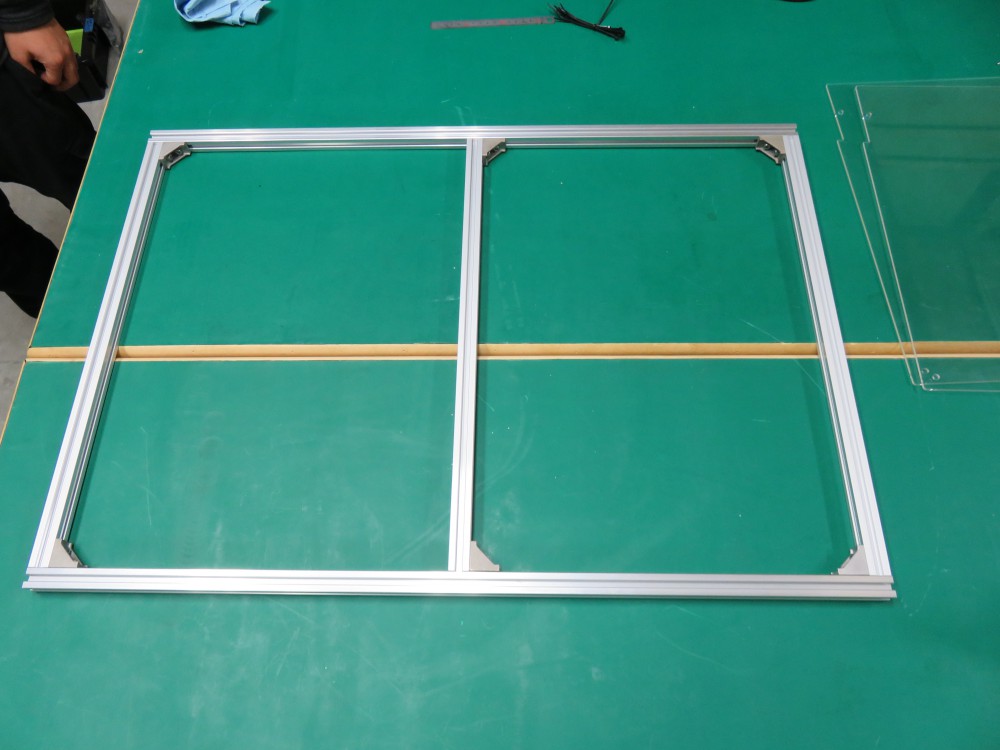

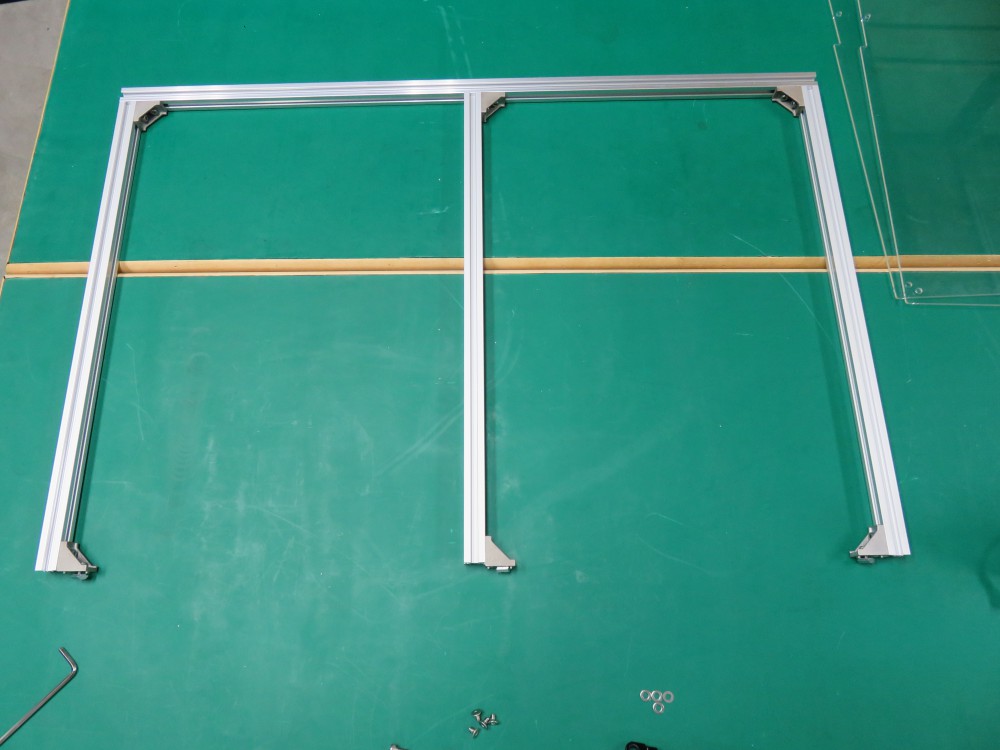

写真のようにアルミフレームを組み立てます。
直角ブラケット、M5 Tナット、M5×8 六角穴付ボルトを使用します。
（※真ん中の529mmアルミフレームは仮止めしておき、後工程で位置調整します。）

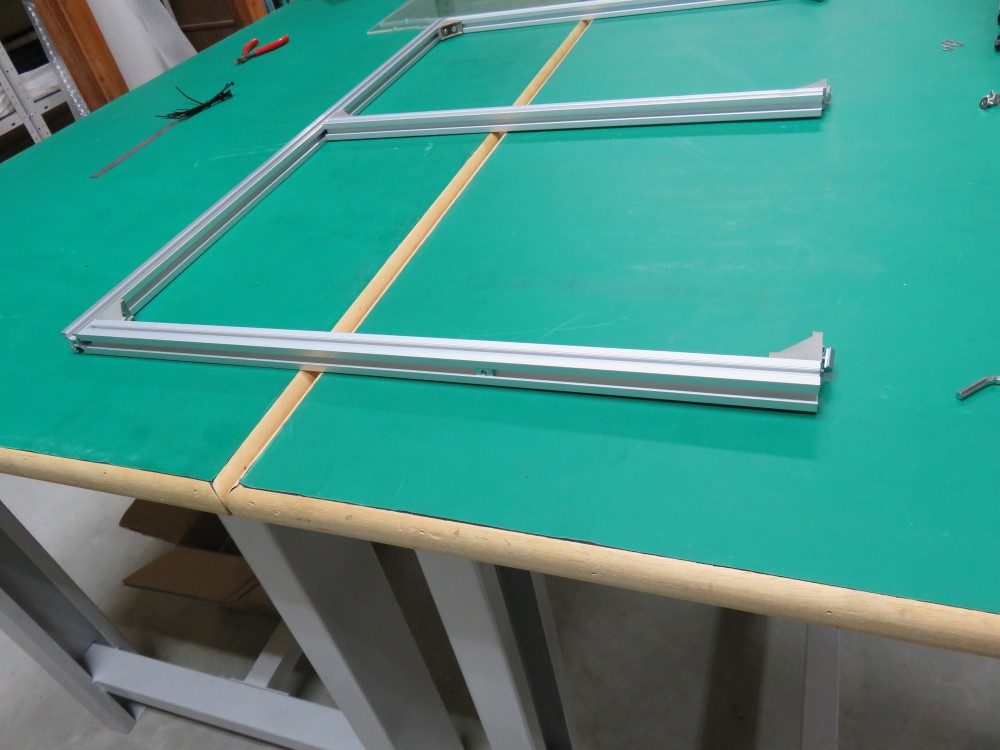

フレームの左右の外側それぞれにM5 T nutを1個ずつ入れておきます。

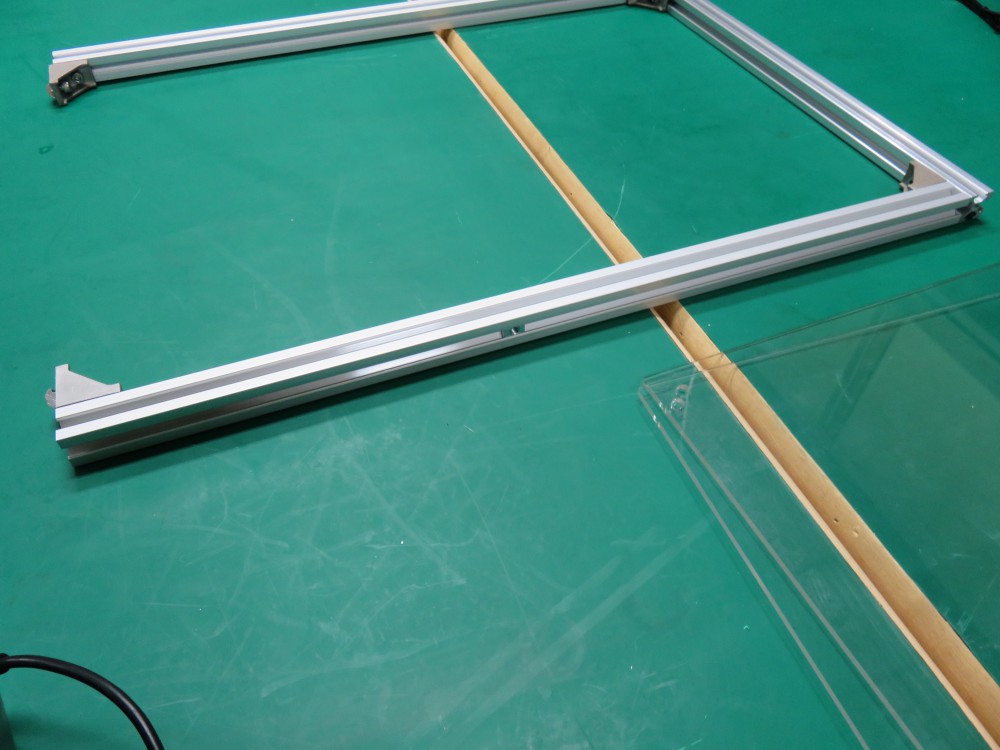

最後のフレームを取り付けます。

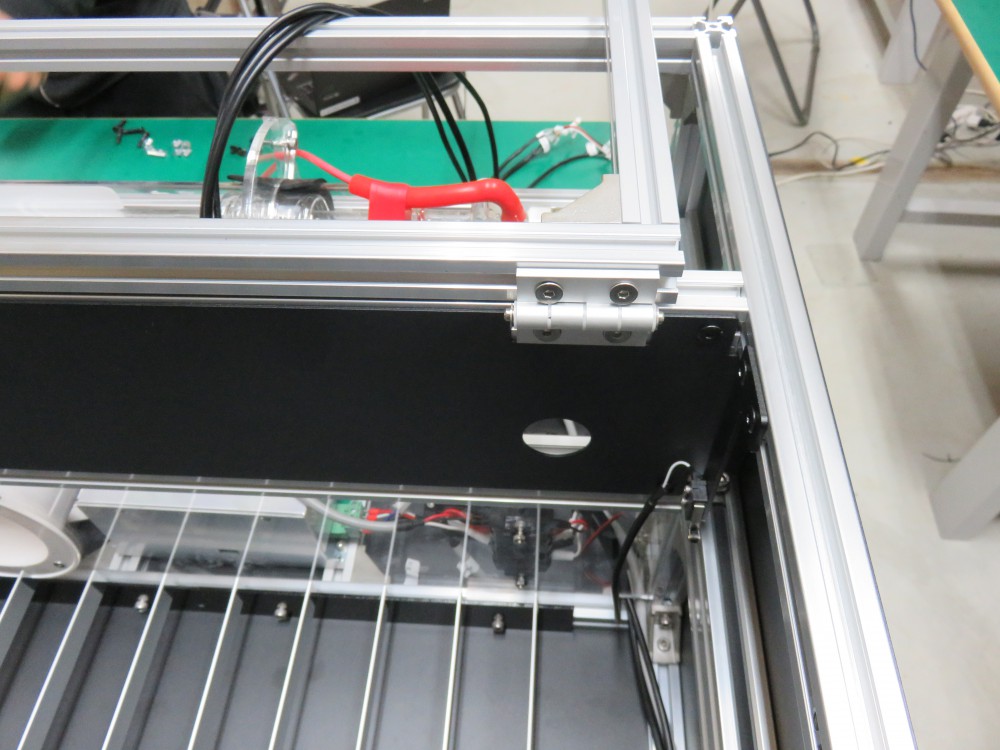

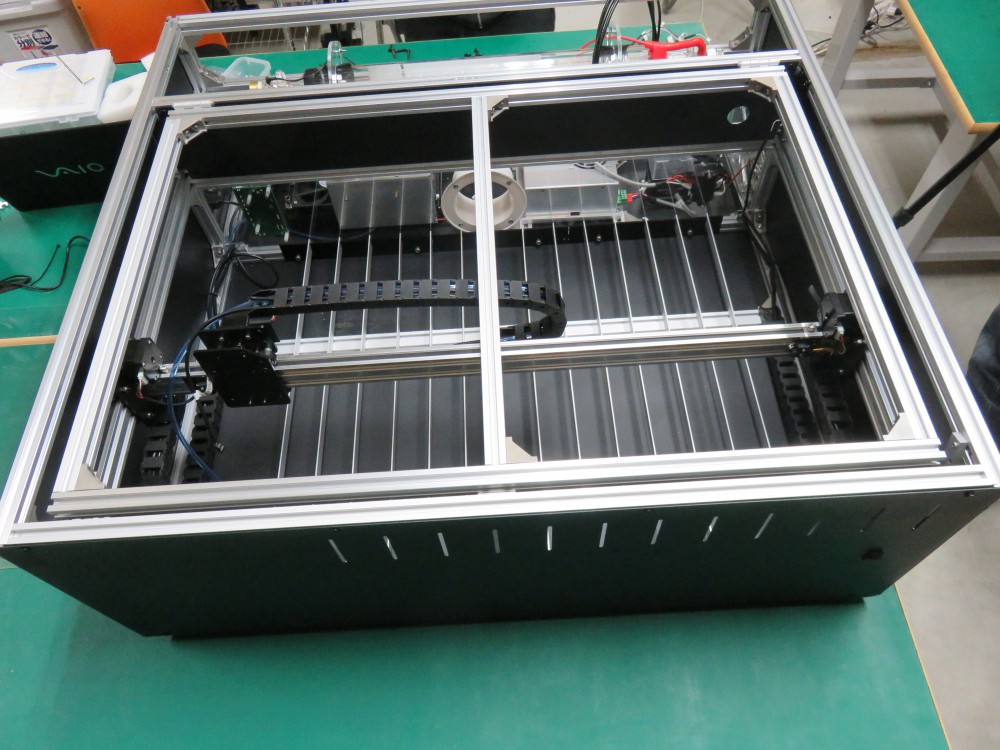

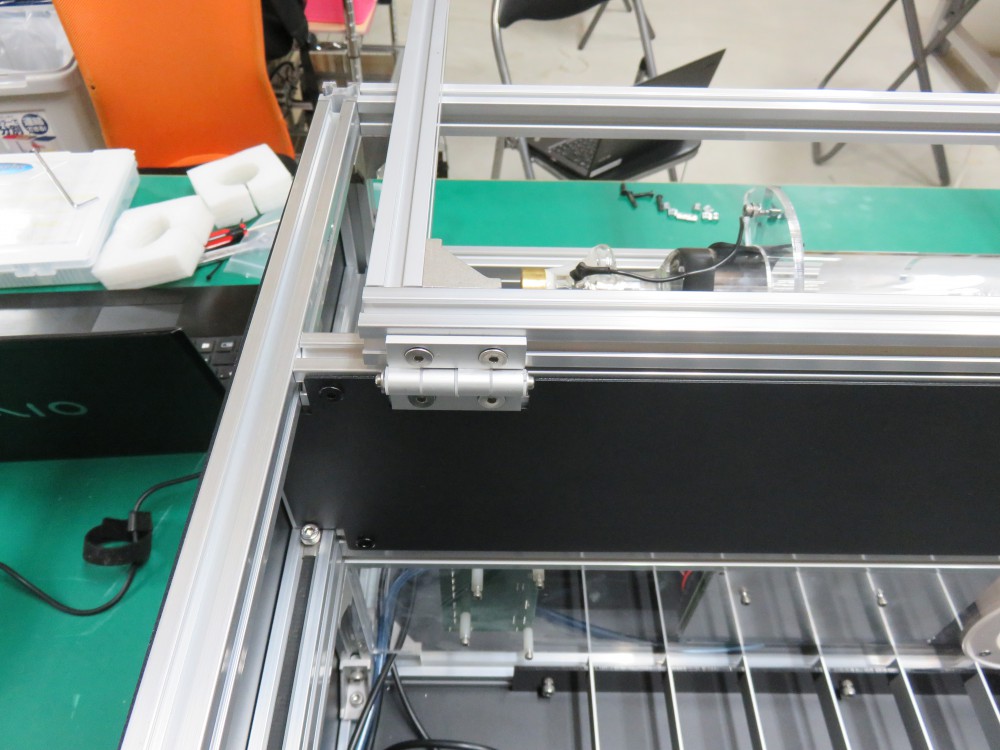

次に、上工程で組み立てたフレームを蝶番に取り付ける。
M5×8 六角穴付皿ボルトを使用します。

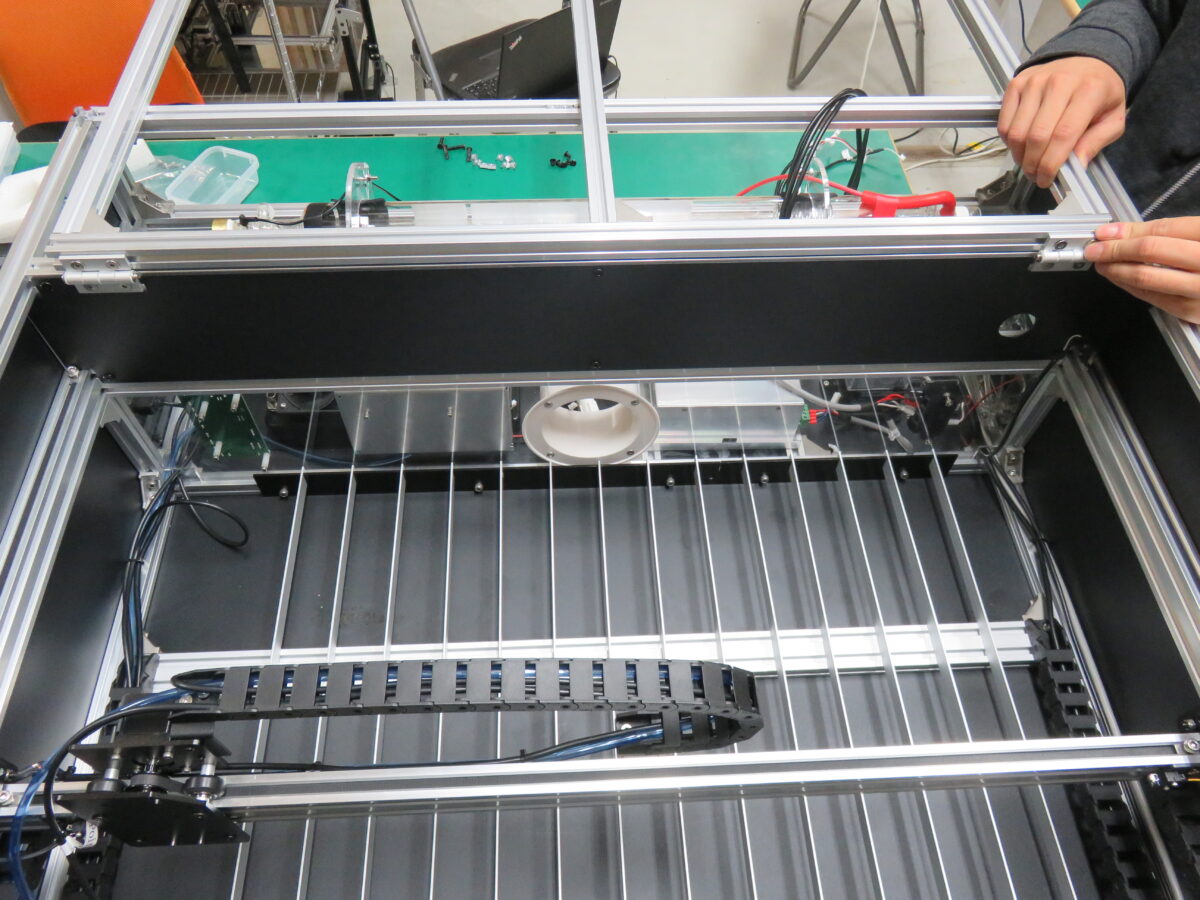

（※フレームが本体の中心に来るようにしてください。）









ガススプリング取り付け

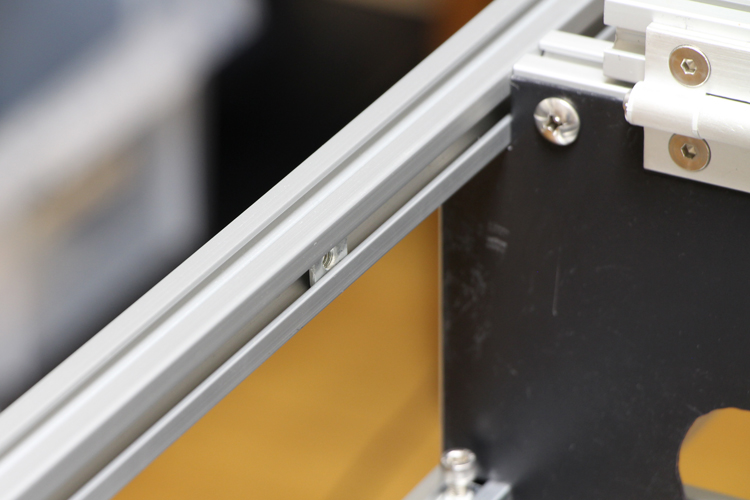

本体フレーム上部の内側にあらかじめ入れておいたM5 Tナットを使用します。（両側）

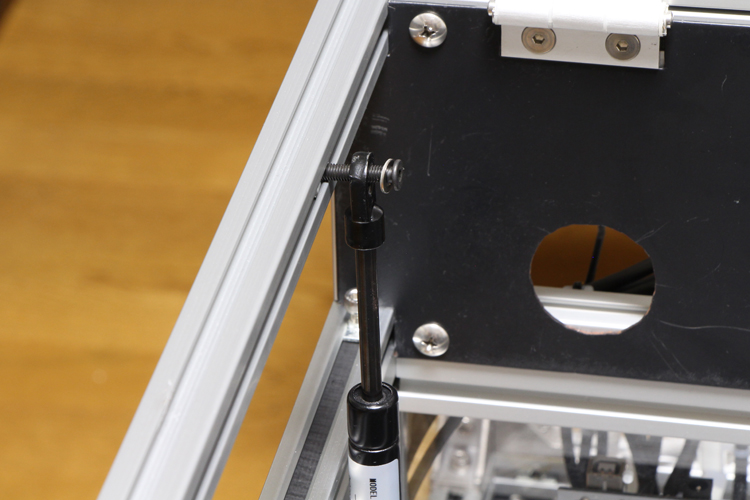

写真の通りにM5×25 低頭ボルト、M5ワッシャー、ガススプリングを通します。



M5 Tナットに固定します。

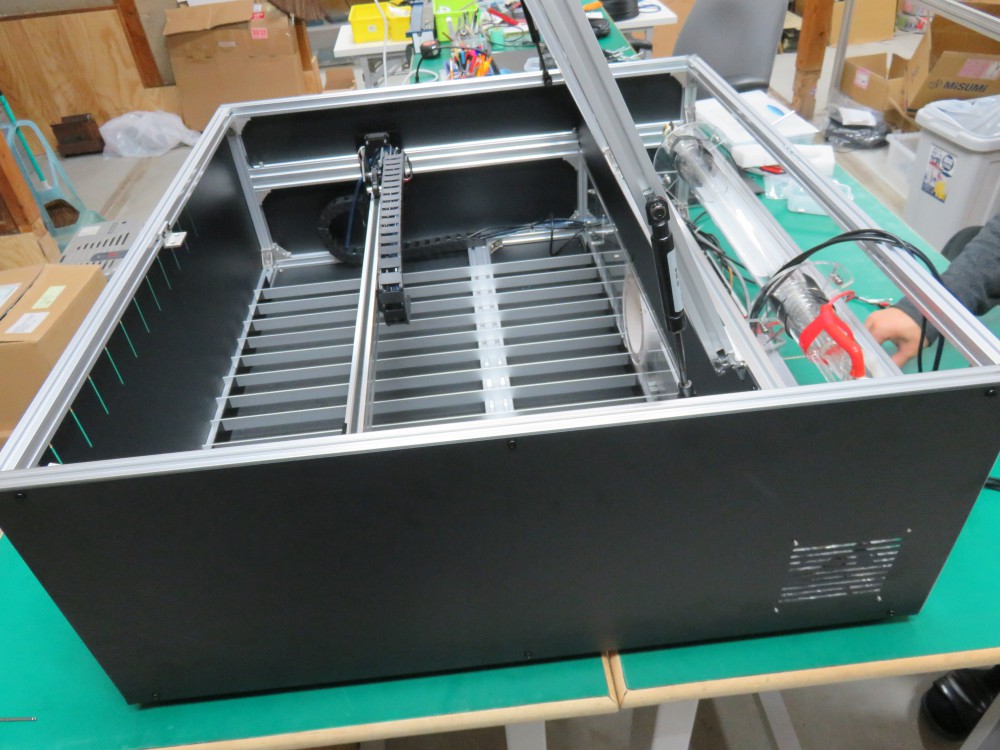

ガススプリングの反対側をTop coverフレームに固定します。

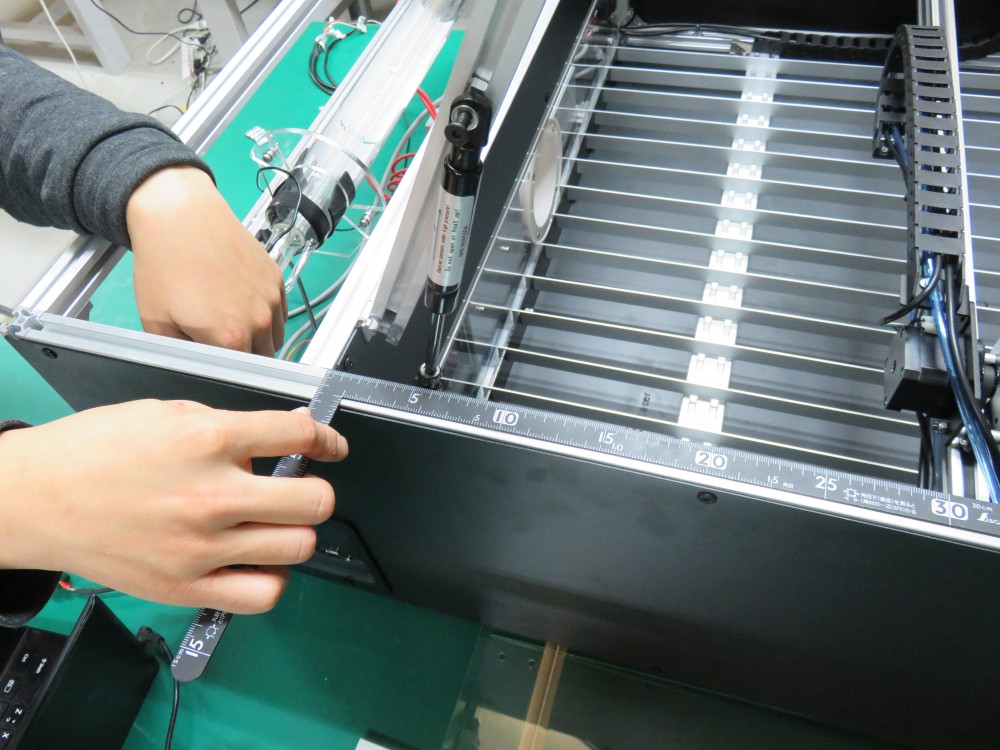

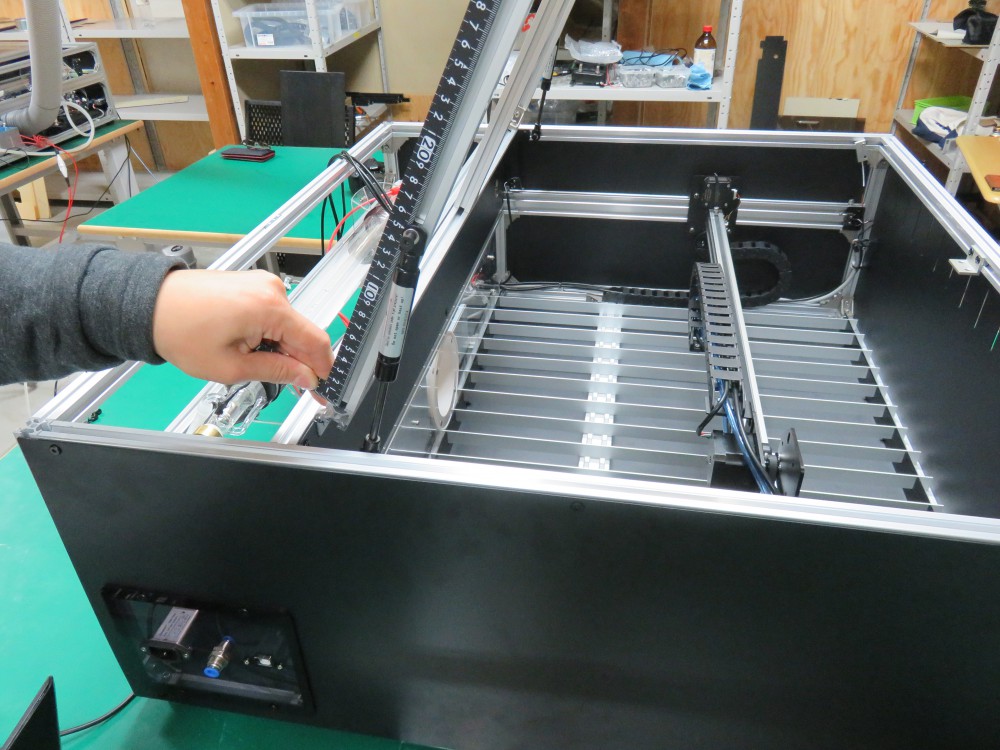

ガススプリングの取り付け位置は、写真を参考に扉が完全に閉まるように調整してください。





反対側も同様の位置に固定します。



Top cover取り付け

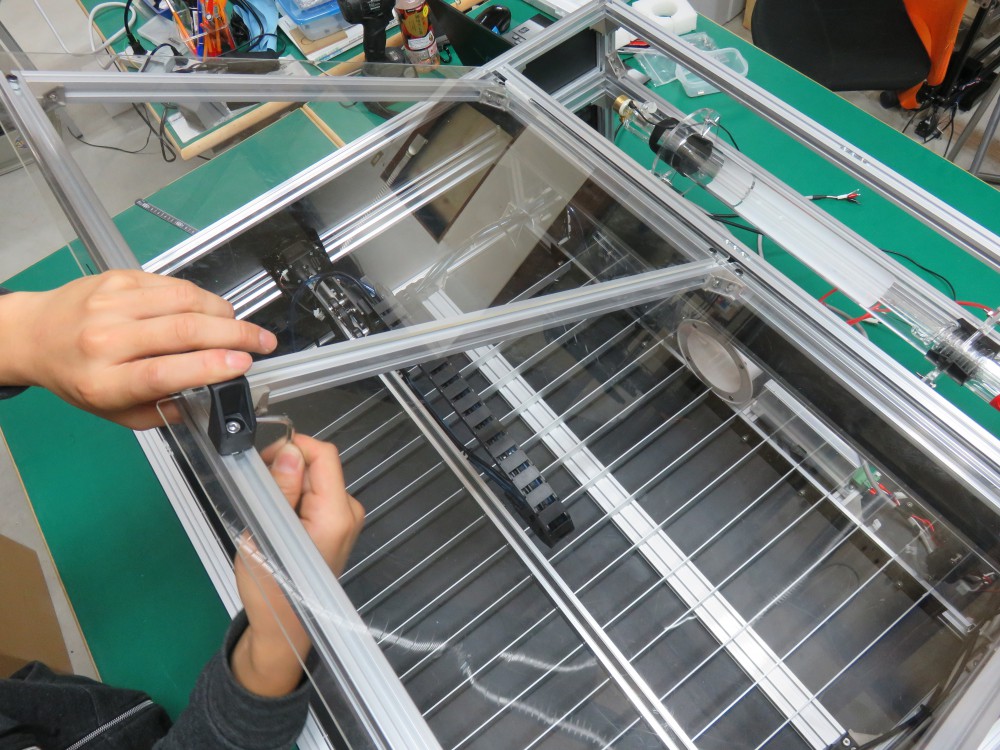

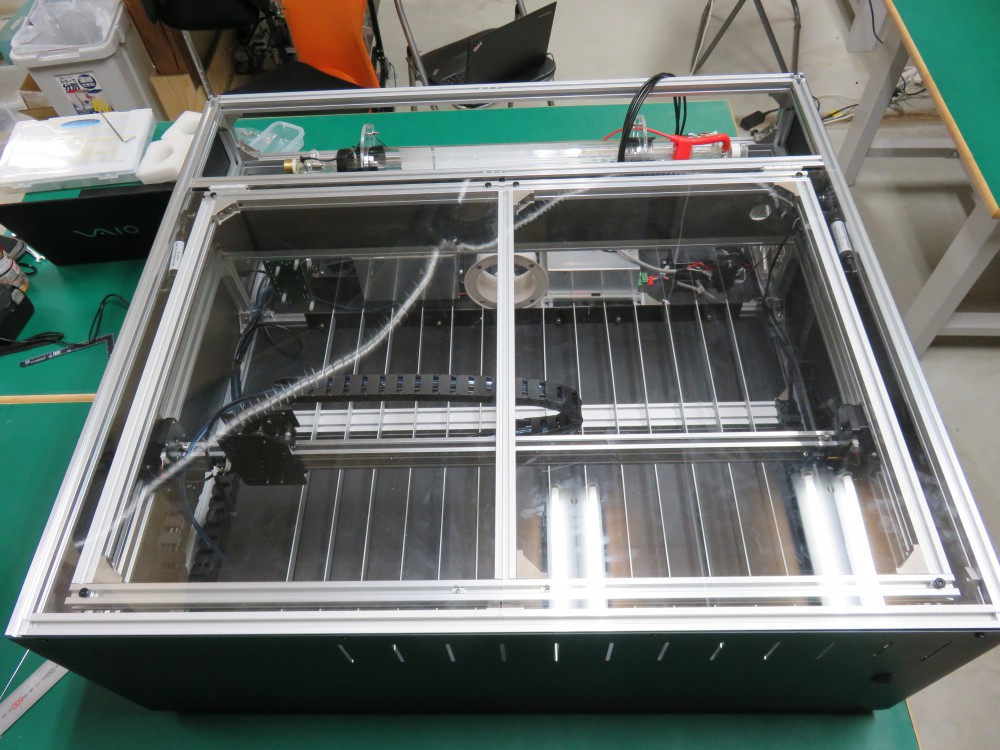

写真を参考に、Top cover2枚を、予め入れてあるM5 T nutとM5×8 低頭ボルト6個で固定します。

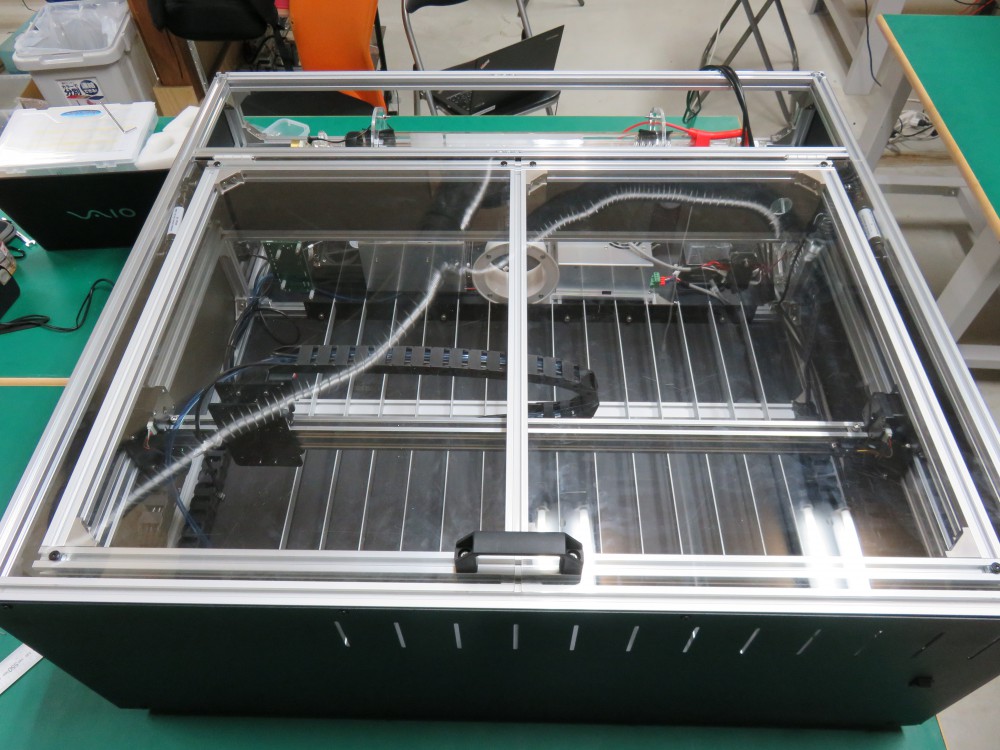

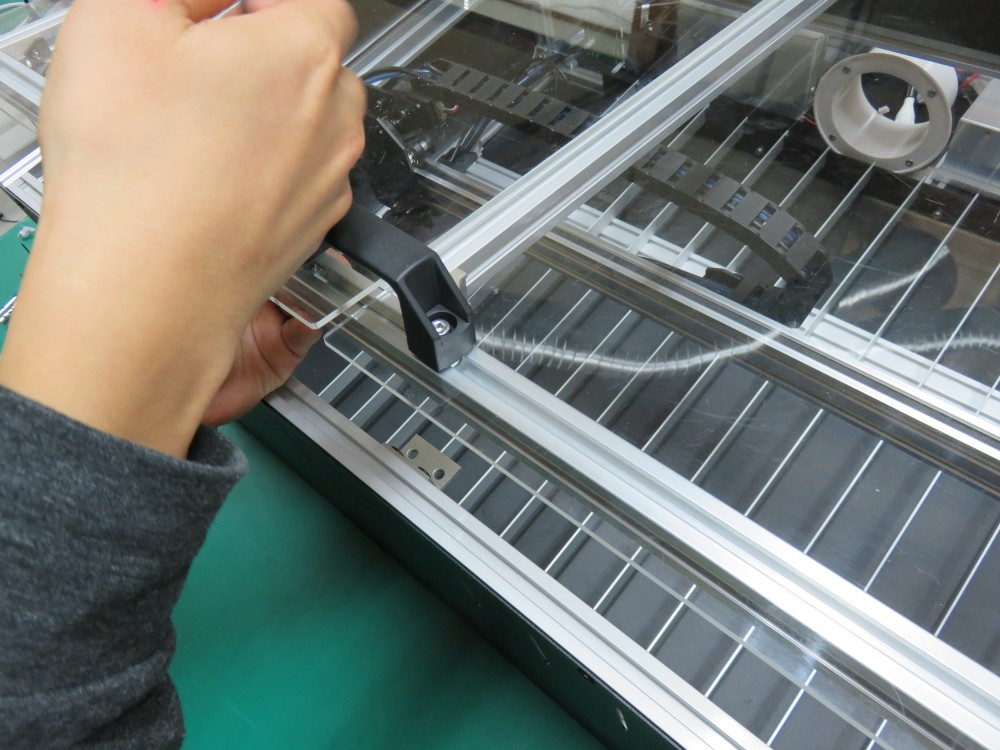

取っ手をM5×12 六角穴付ボルト2個で取り付けます。



仮留めしておいたTop Coverアルミフレームの真ん中のフレームを取っ手の中心に合わせて固定します。



top coverと蝶番がぶつからないように注意してください。

以上で、本工程は完了です。
