カバー取り付け本体完成

アース線取付

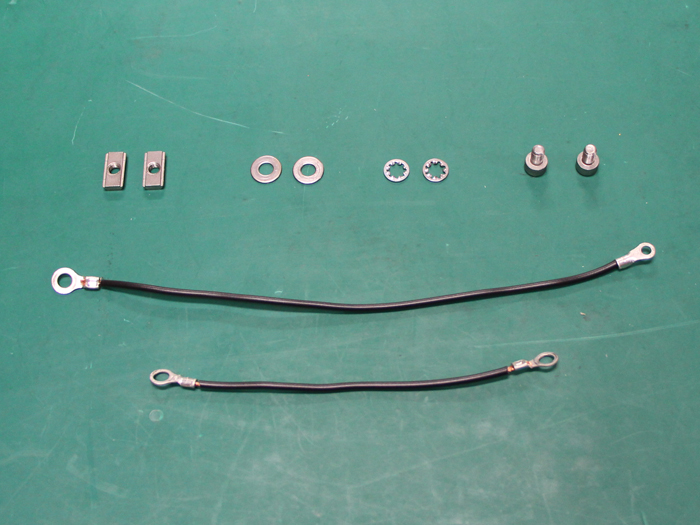

部品表

部品		数量
アース線ケーブル　short		1
アース線ケーブル　long		1
M5後入ナット		2
M5×8 六角穴付ボルト		2
M5ワッシャー		2
歯付座金		2

アース線 short取り付け

M5×8 六角穴付ボルトにアース線ケーブルshortの片方の端子を通します。

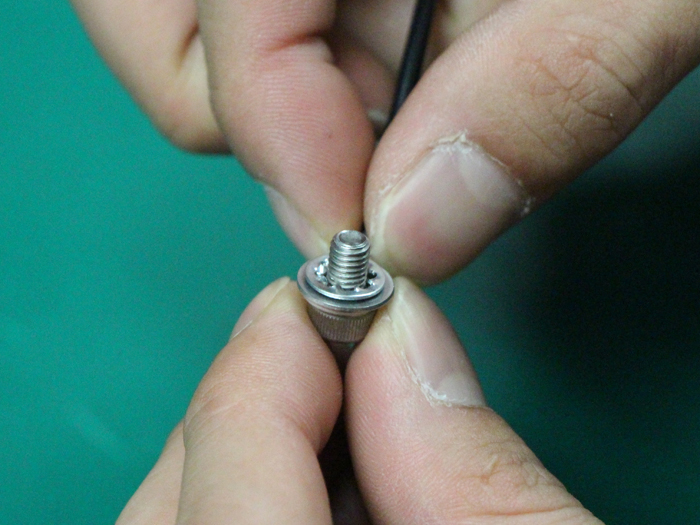

M5ワッシャー、歯付座金の順で通します。

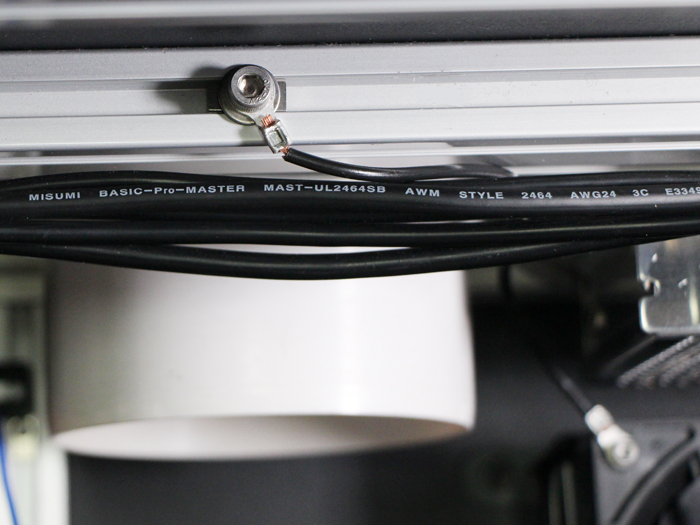

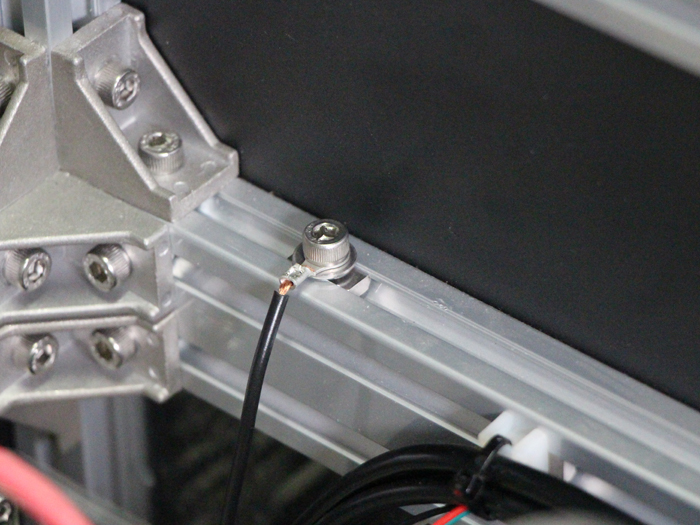

写真の該当箇所にM5後入ナットを使用して固定します。
（※しっかりと固定してください。）

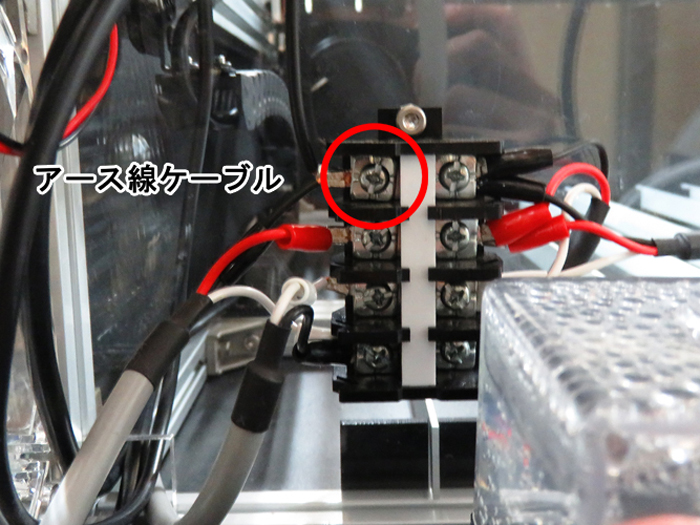

アース線ケーブルのもう片方を端子台の該当箇所に取り付けます。

アース線 long取り付け

アース線 shortの取り付けと同様に

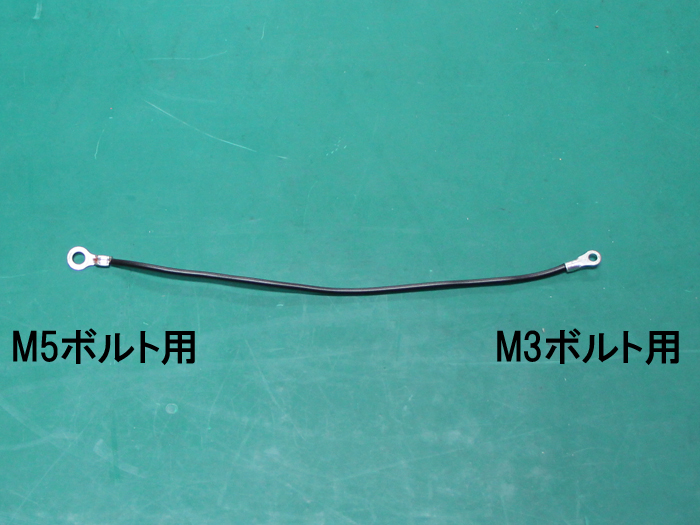

M5×8 六角穴付ボルトにアース線ケーブルlongのM5ボルト用端子を通し、

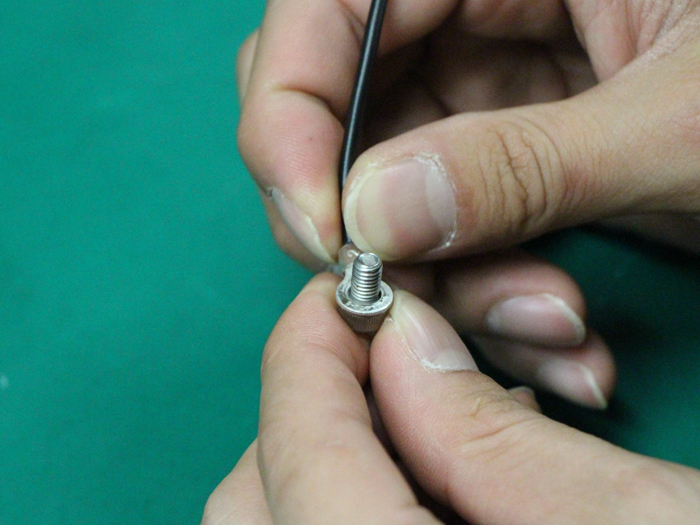

M5ワッシャー、歯付座金の順で通します。
写真の該当箇所にM5後入れナットを使用して固定します。
（※しっかりと固定してください。）

M3ボルト用端子を写真の矢印の箇所に取り付けます。

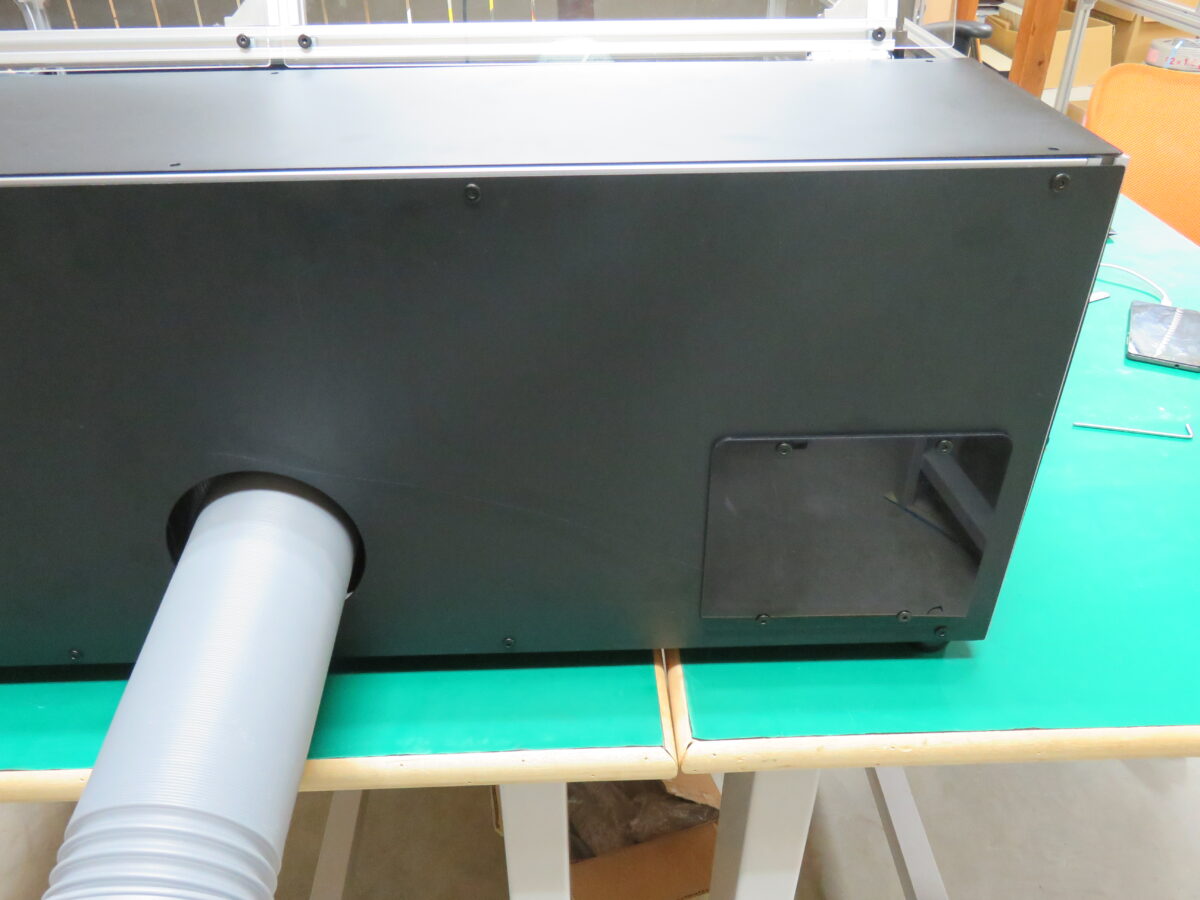

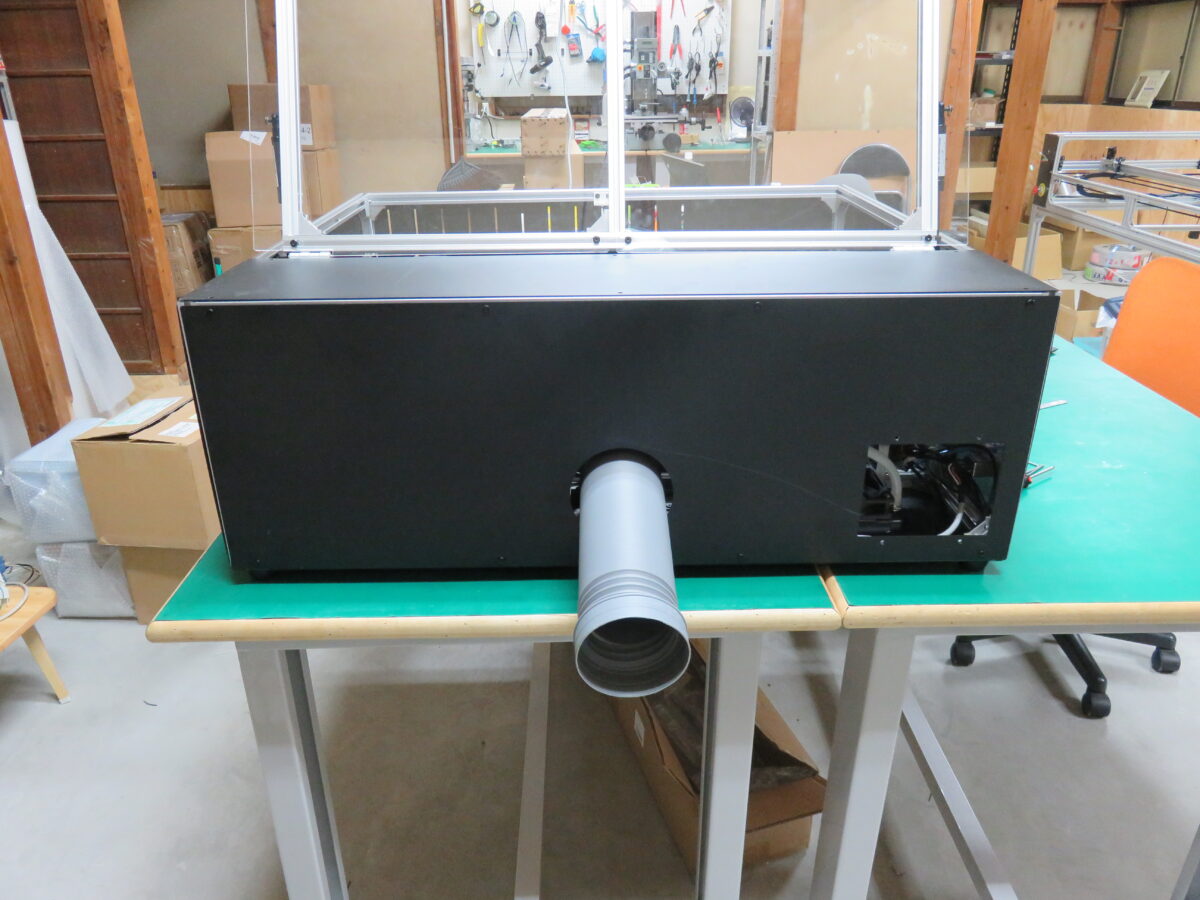

カバー取り付け本体完成

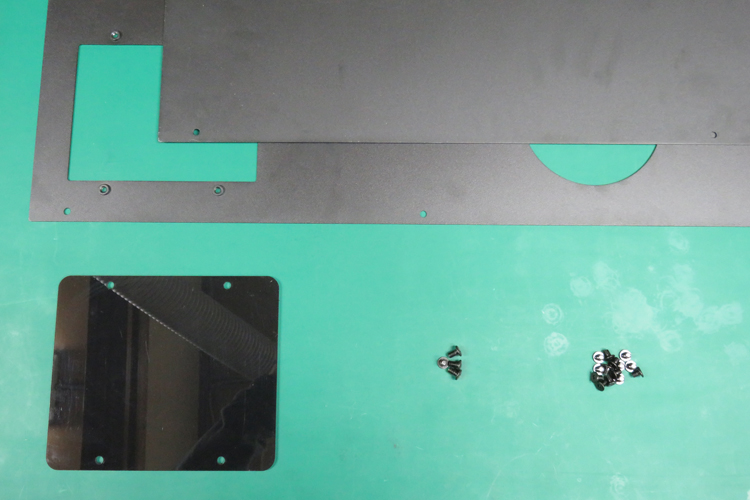

部品表

部品	数量
cover top back		1
cover back		1
cover backアクリル		1
M5×8低頭ボルト		4
M5×6低頭ボルト		14

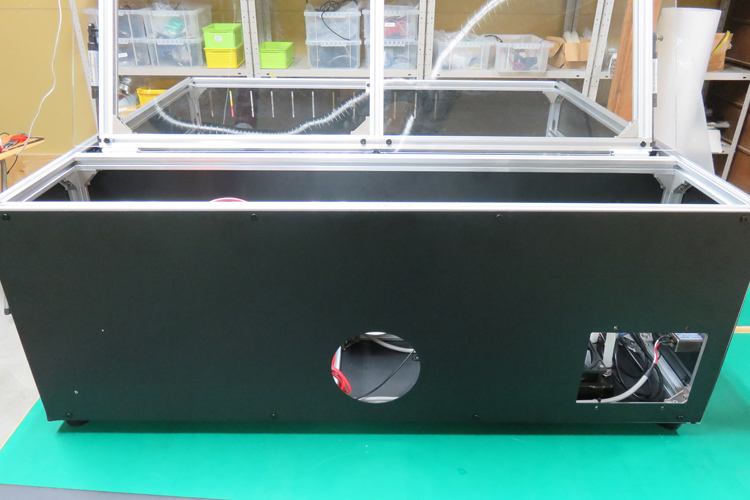

cover back取り付け

M5×6低頭ボルトを使用して、cover backを取り付けます。

ダクト取り付け

【オプション：排気キットをご購入された方はこちらでダクトを取り付けてください】

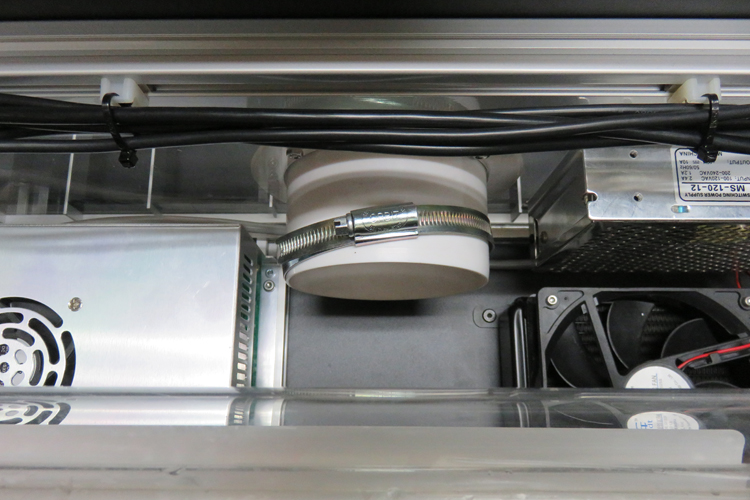

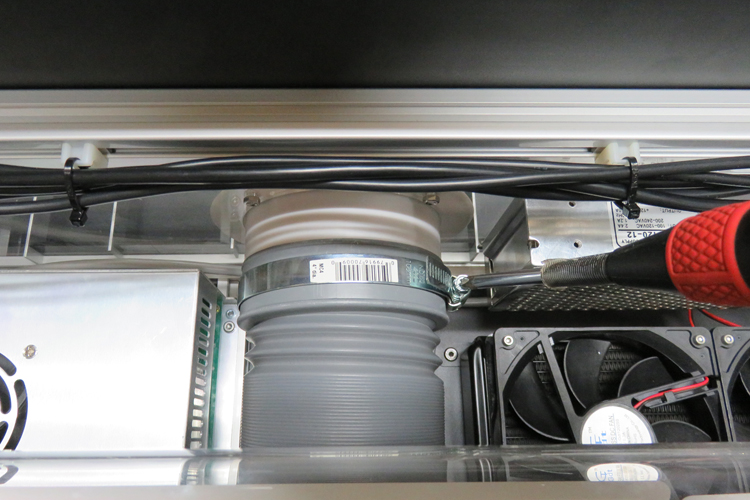

座付ソケットにホースクリップを通します。
（※こちらではまだ締めないでください。）

座付ソケットにダクトを接続します。

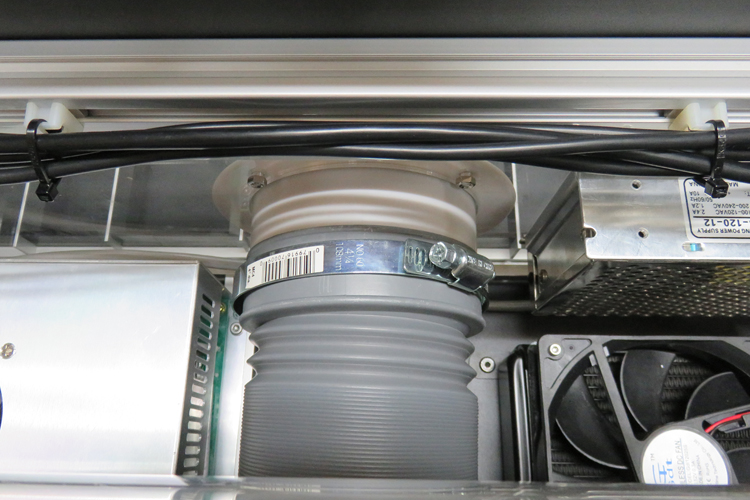

ドライバーでホースクリップを締めて、ダクトを固定してください。
（※締めすぎると座付ソケットの破損につながります。締めすぎに注意してください。）
