本体フレーム組み立て 中上段部分
本体フレーム 中上段部分 組立

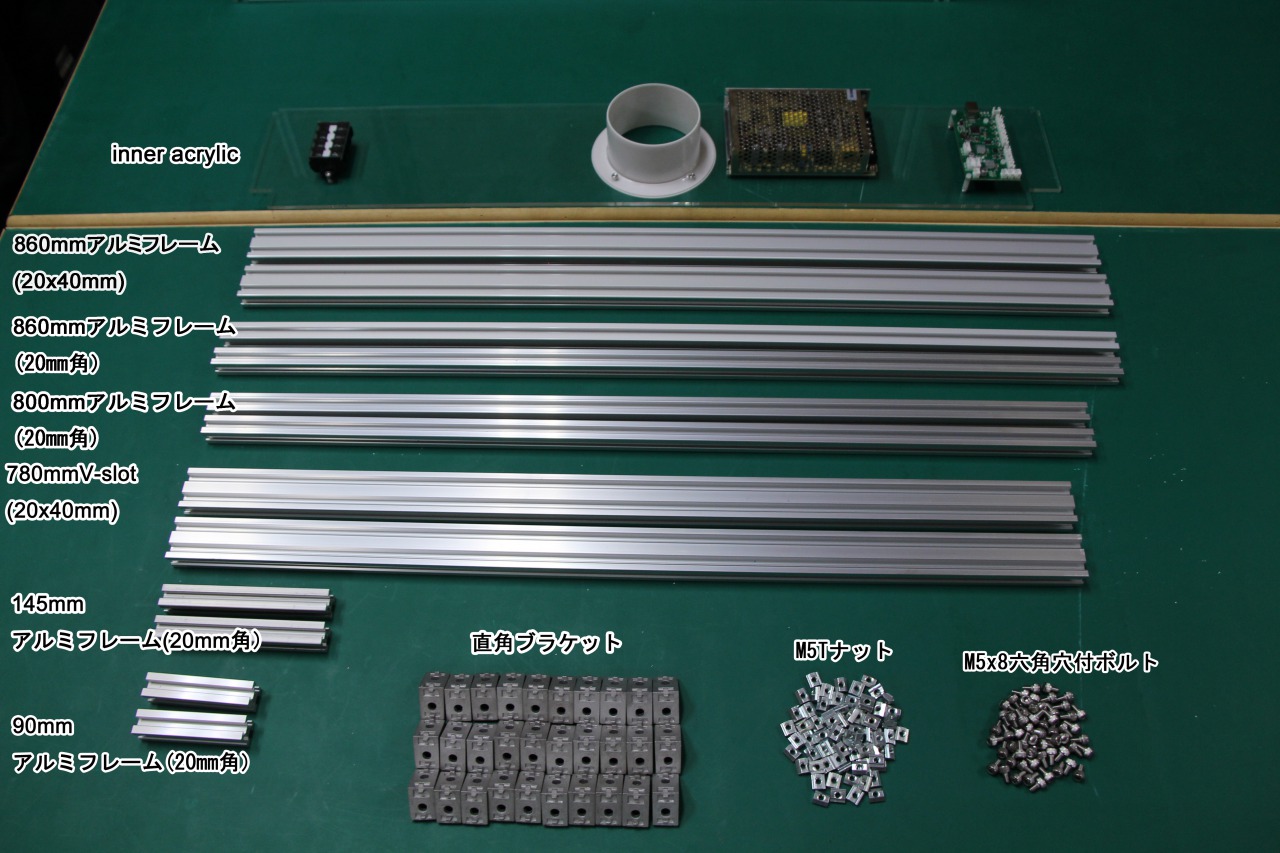

部品表
| 部品 | 詳細 | 数量 |
|---|---|---|
| inner acrylic | 機器取付済み | 1 |
| 780mm V-Slot | アルミフレーム 標準 20mm角*40mm | 2 |
| 860mm アルミフレーム | 標準 20mm*40mm | 2 |
| 860mm アルミフレーム | 標準 20mm角 | 2 |
| 800mm アルミフレーム | 標準 20mm角 | 2 |
| 145mm アルミフレーム | 標準 20mm角 | 2 |
| 90mm アルミフレーム | 標準 20mm角 | 2 |
| 直角ブラケット | フレーム固定用 | 32 |
| M5 Tナット | 89 | |
| M5×8 六角穴付ボルト | 64 |
フレーム組立、中上段

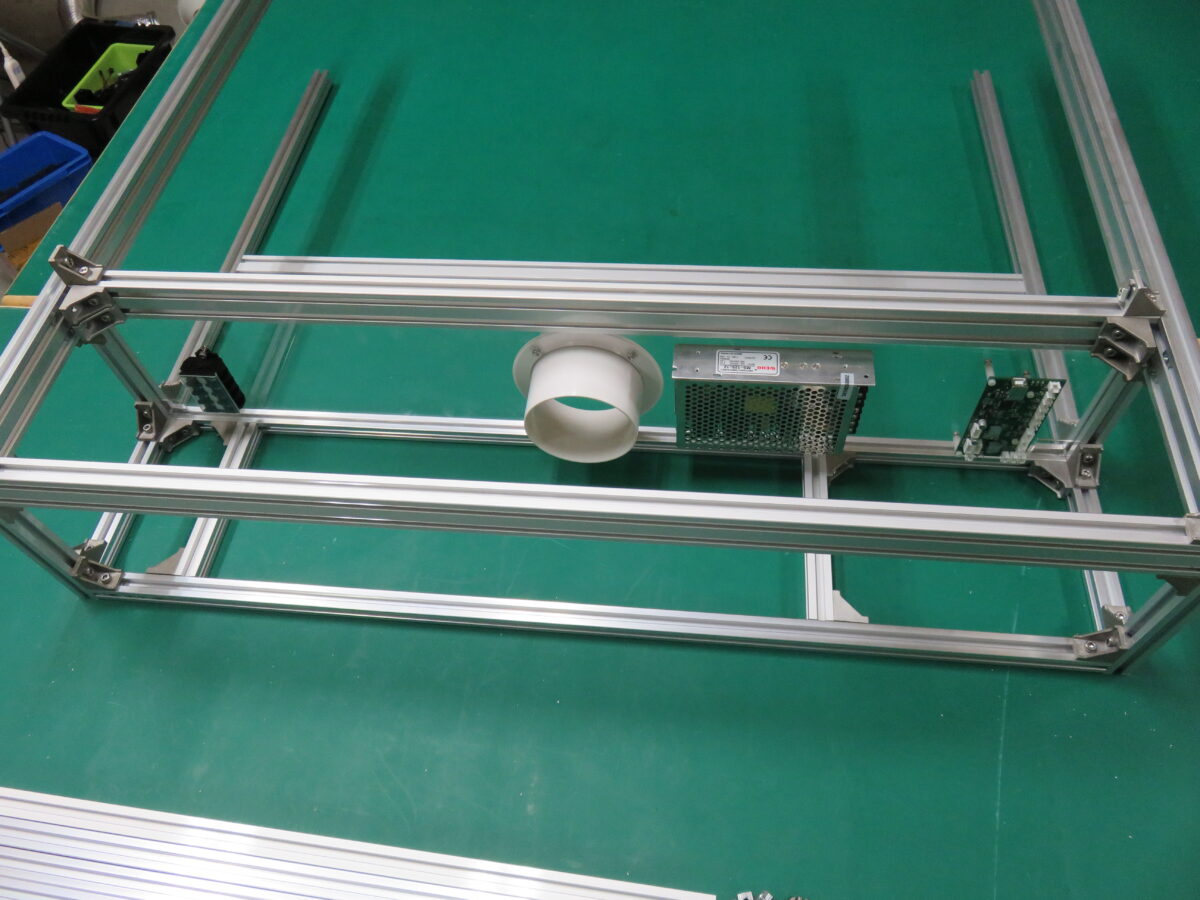

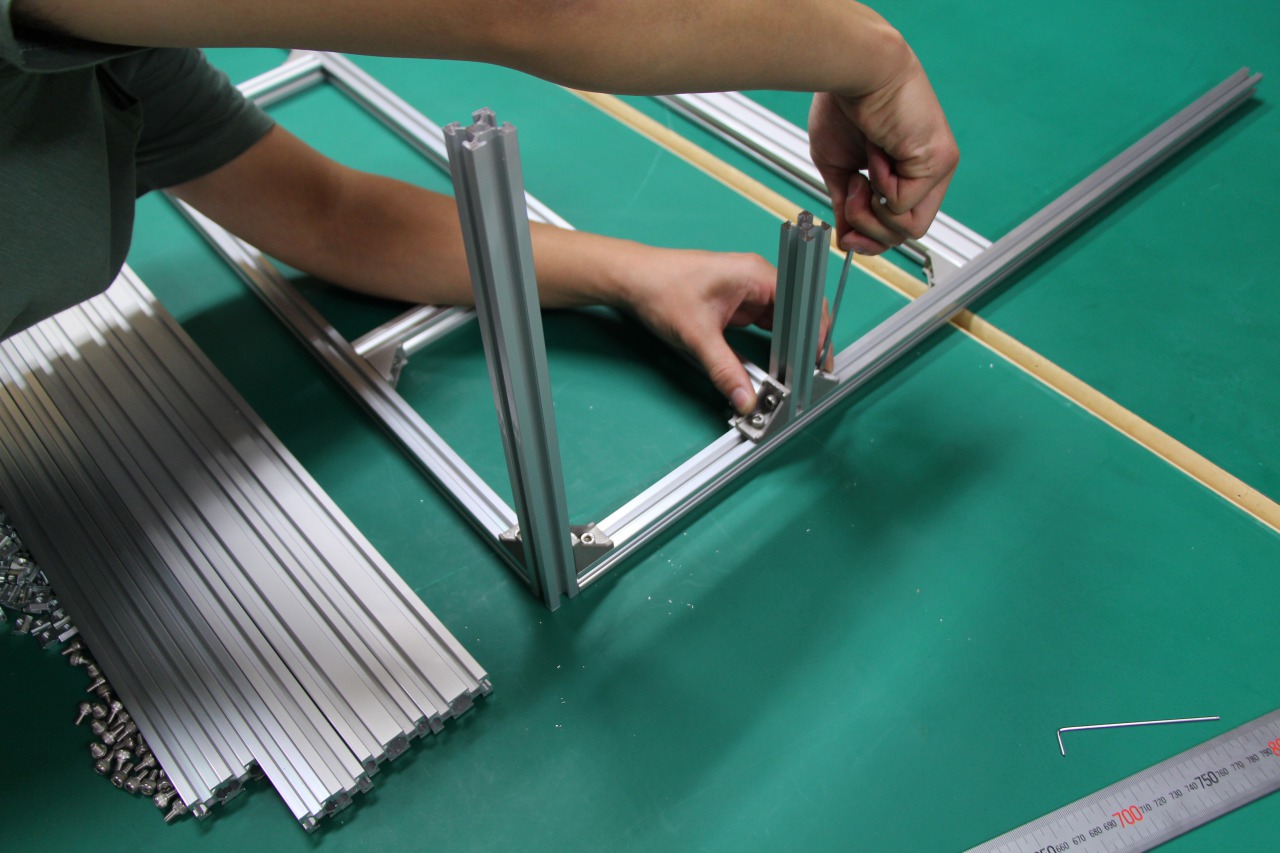

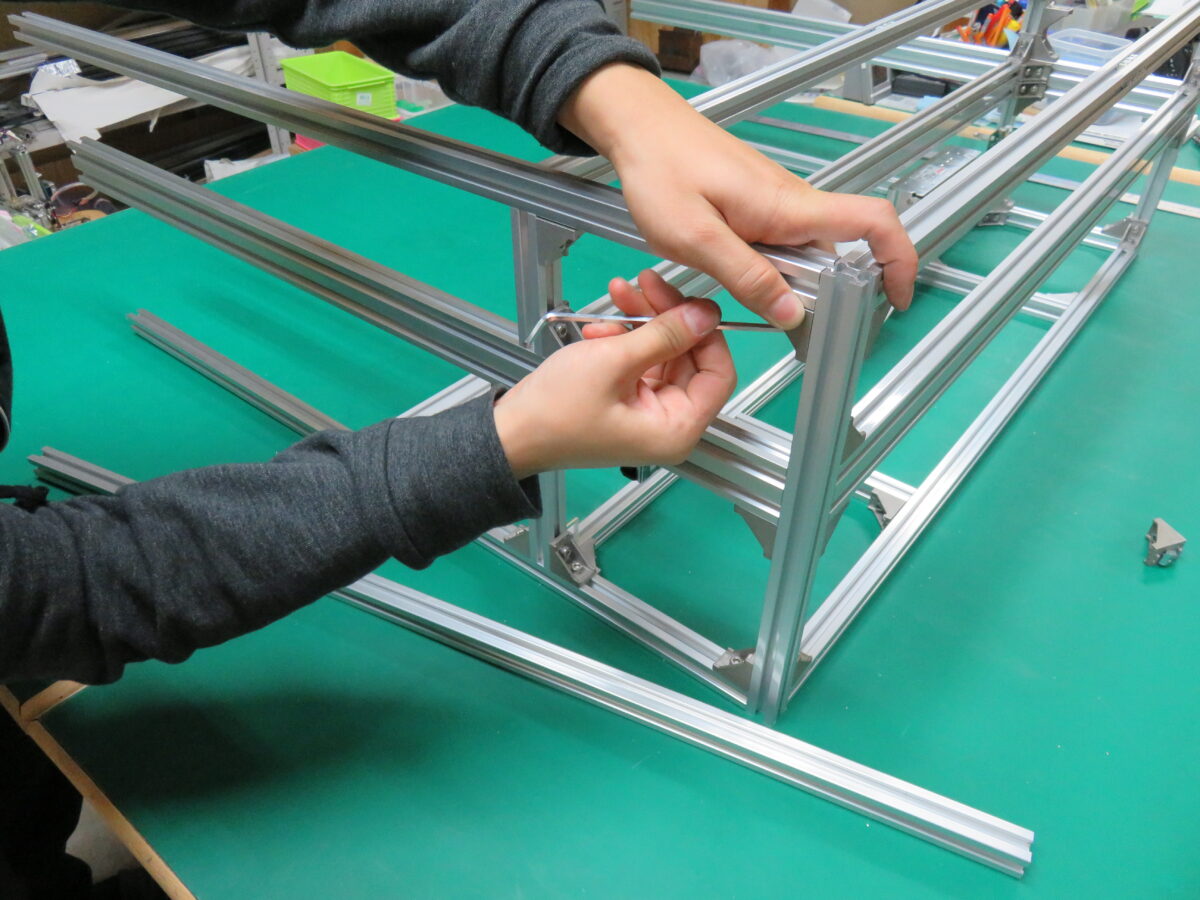

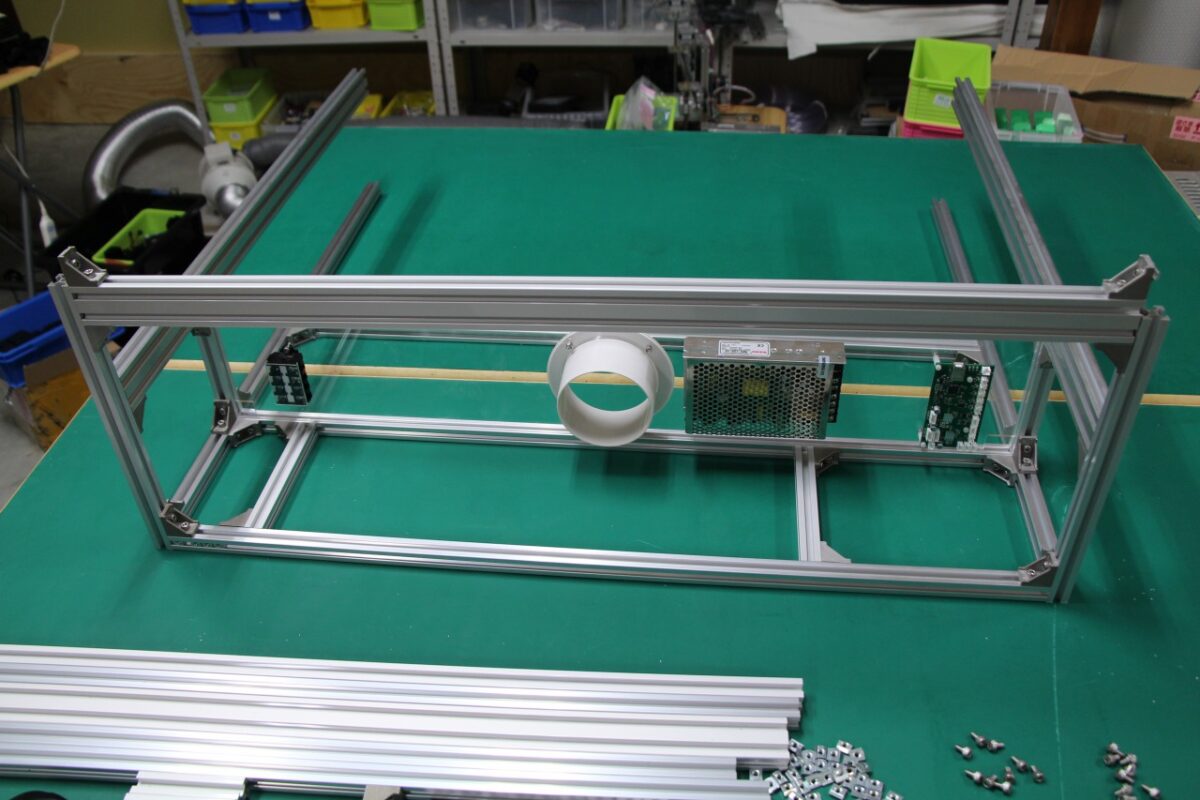

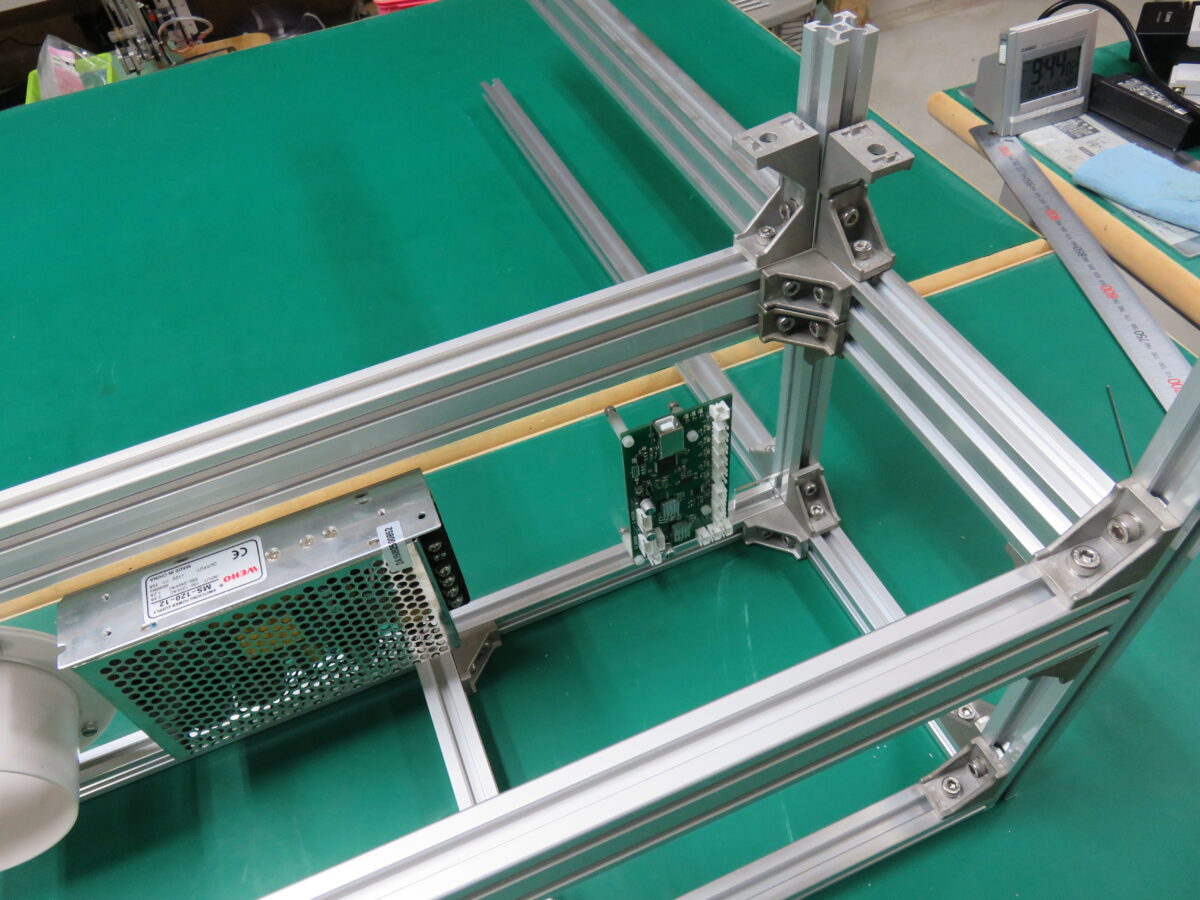

以下の写真の位置に、直角ブラケット2個、M5×8 六角穴付ボルト4個、M5 Tナット4個を使って、145mm アルミフレームを取り付けます。

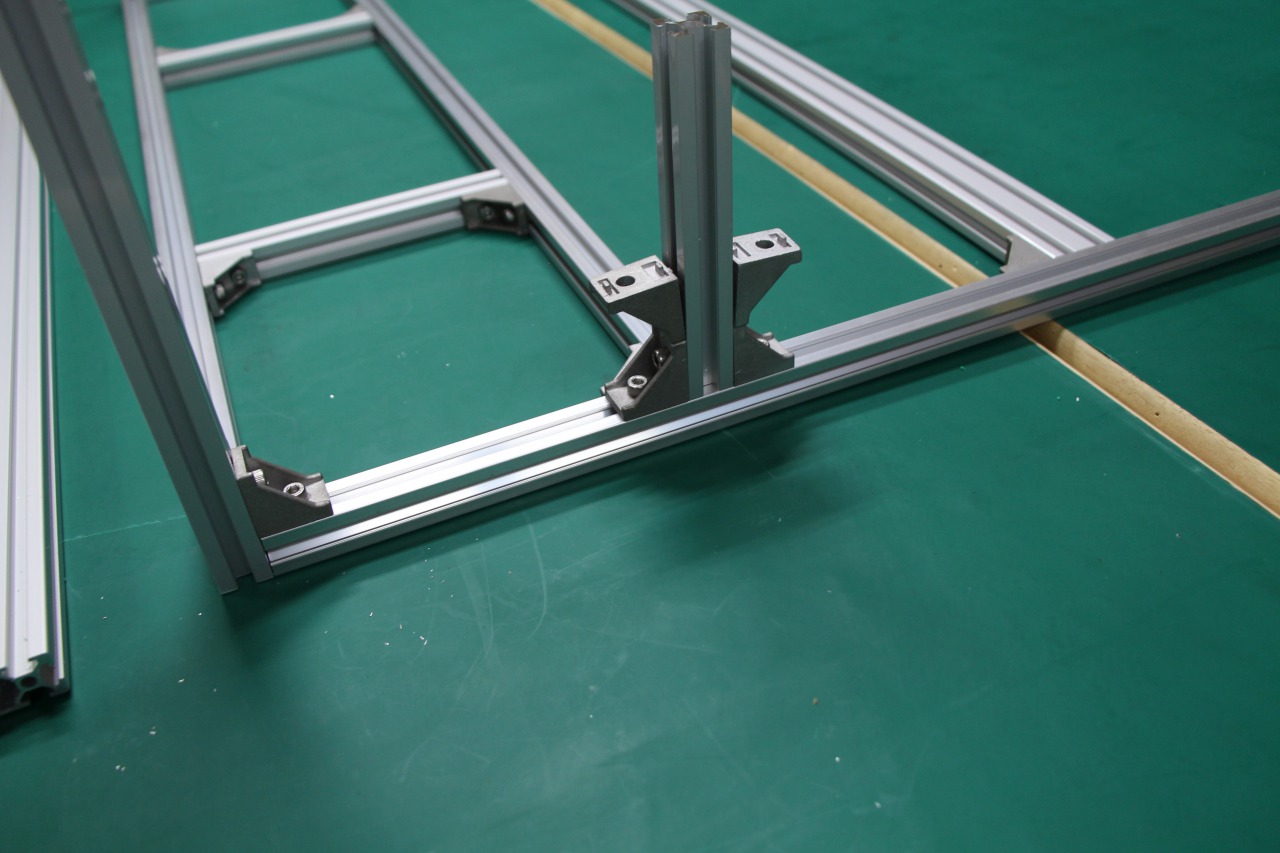

さらに、後工程のために、145mmアルミフレームに、M5×8 六角穴付ボルト2個、M5 Tナット2個を使って直角ブラケット2個をつけておきます。

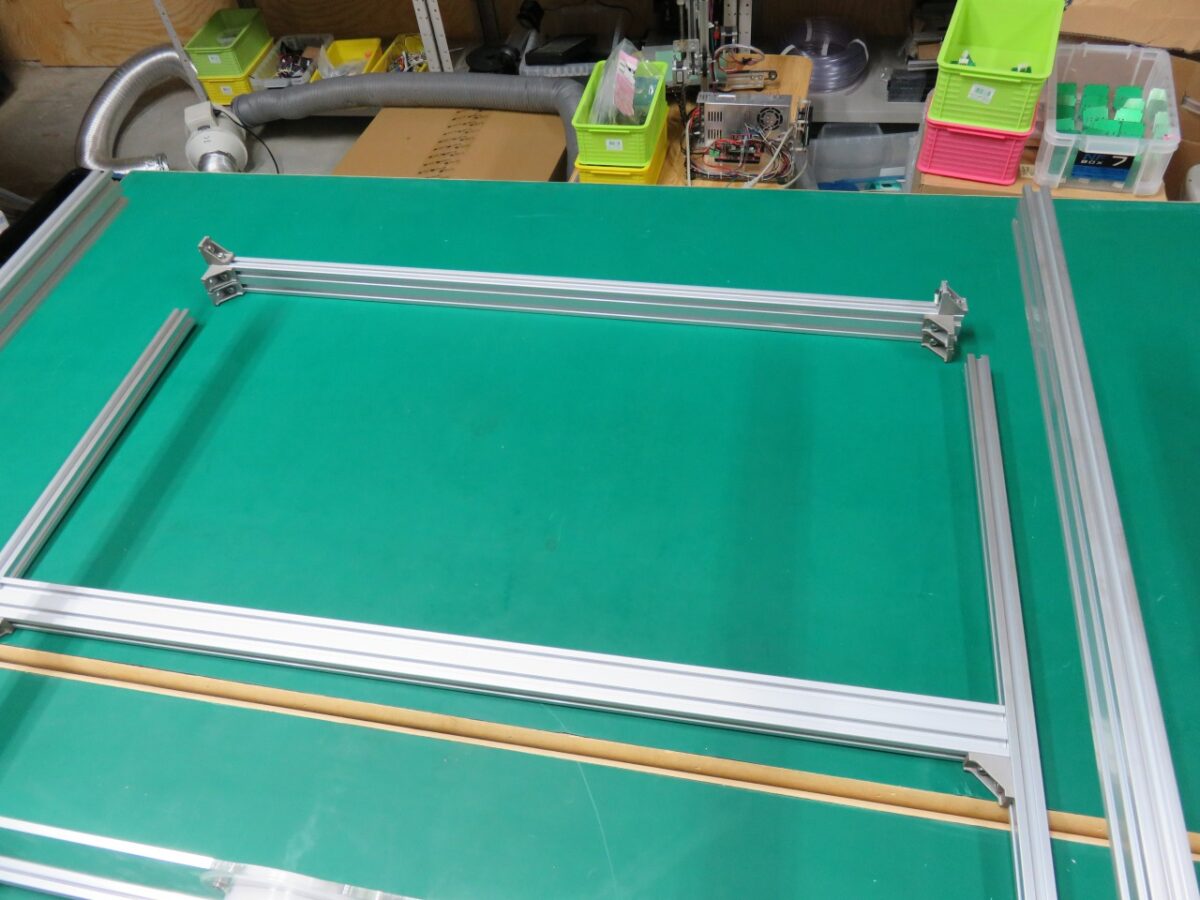

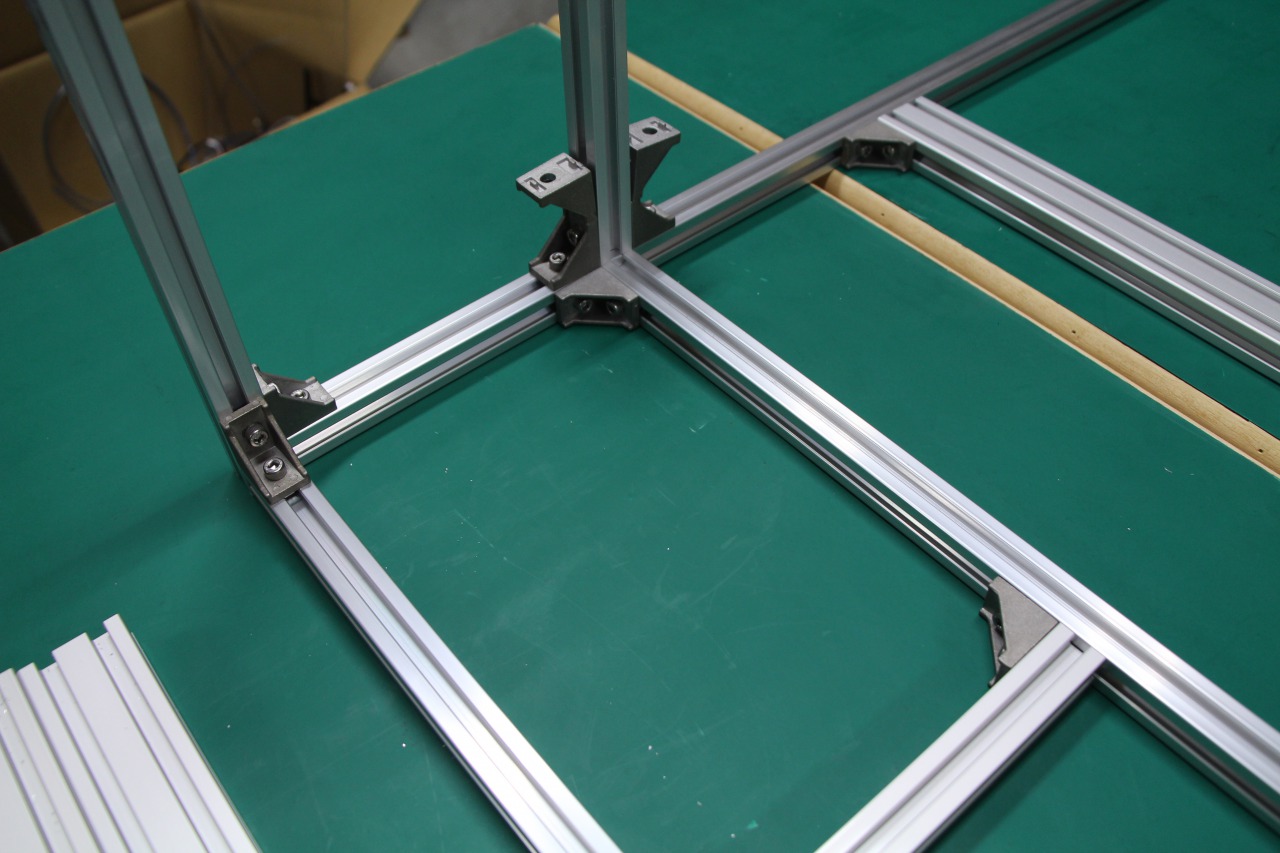

反対側も、同じ要領で145mmアルミフレームを取り付け、後工程用に直角ブラケットも取り付けておきます。

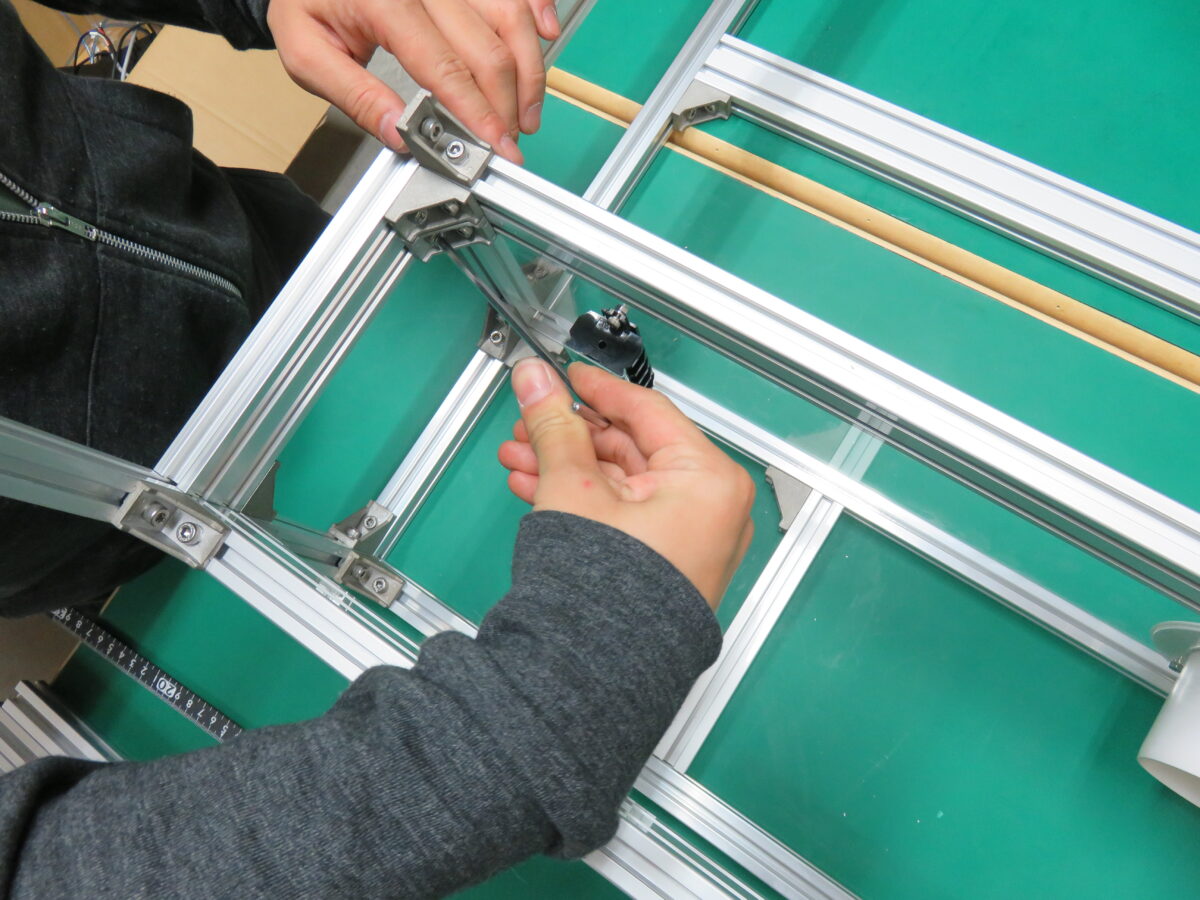

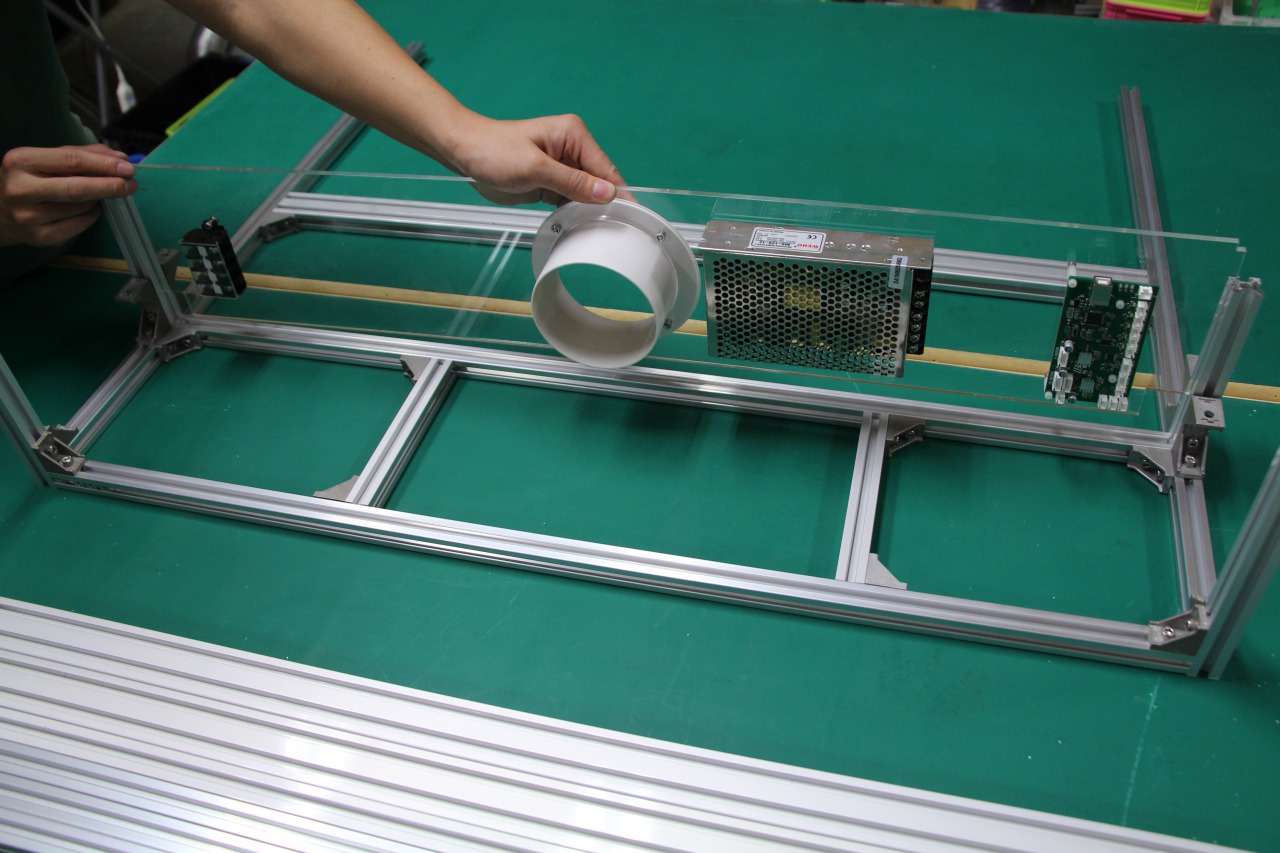

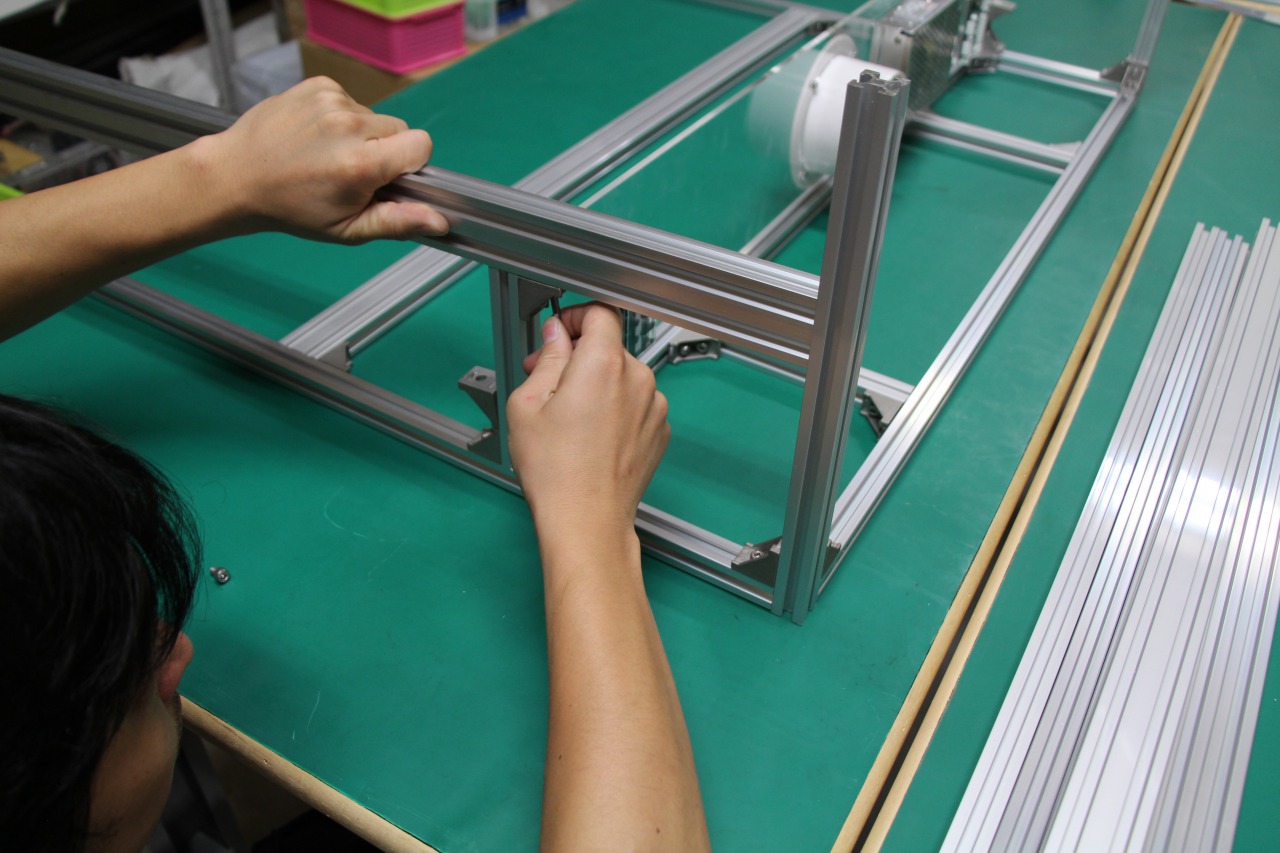

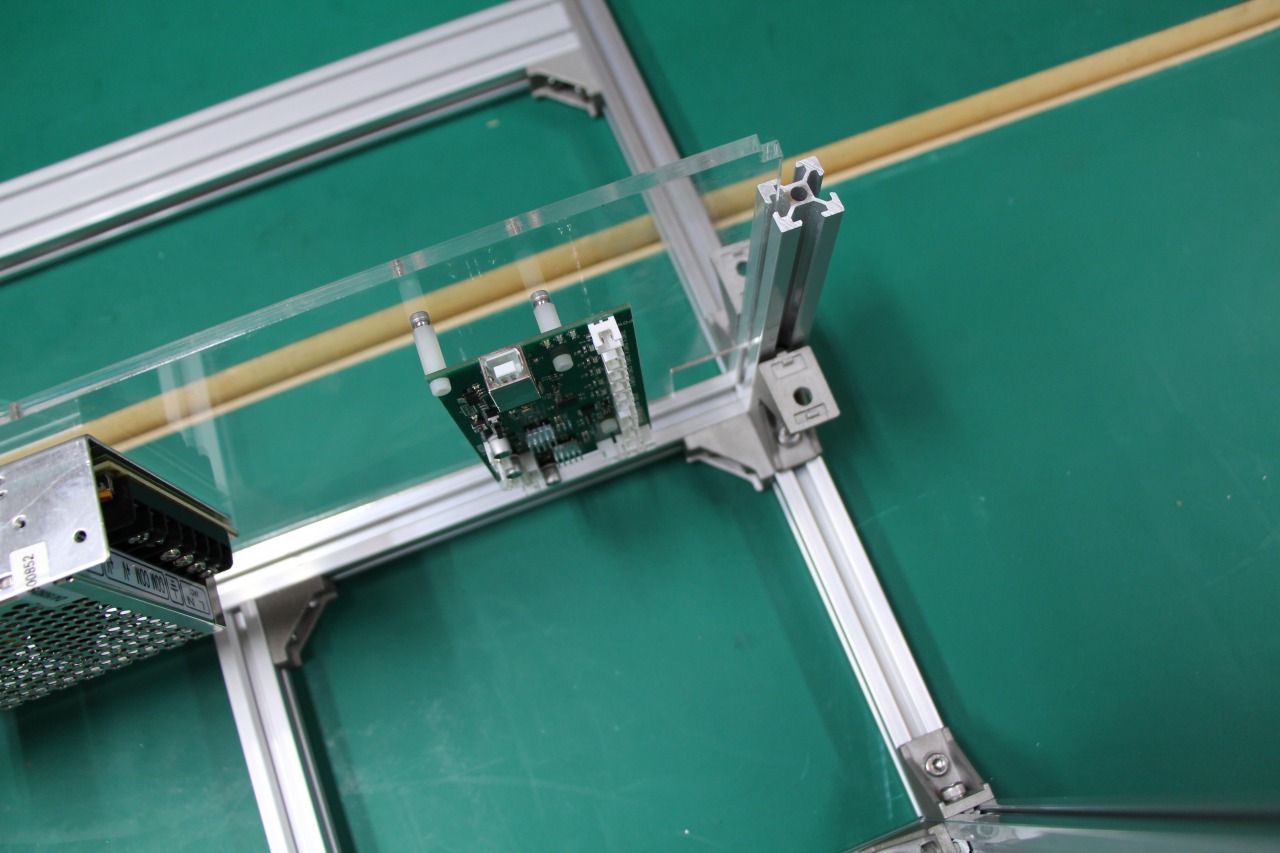

145mmアルミフレーム2本のフレームの溝に、前工程で機器取り付けをしたInner acrylicを差し込みます。
780mm V-slotを、直角ブラケット3個、M5×8 六角穴付ボルト6個、M5 Tナット6個を使って取り付けます。

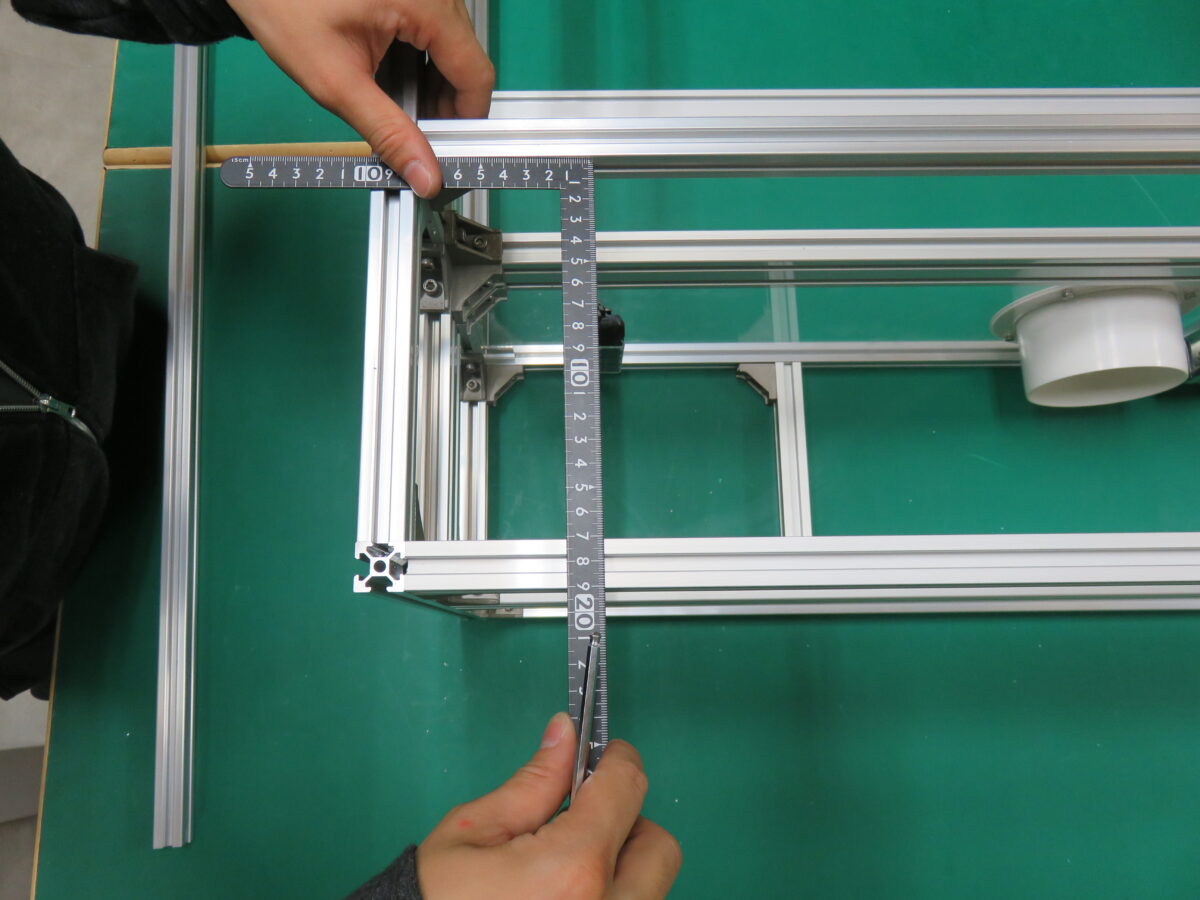

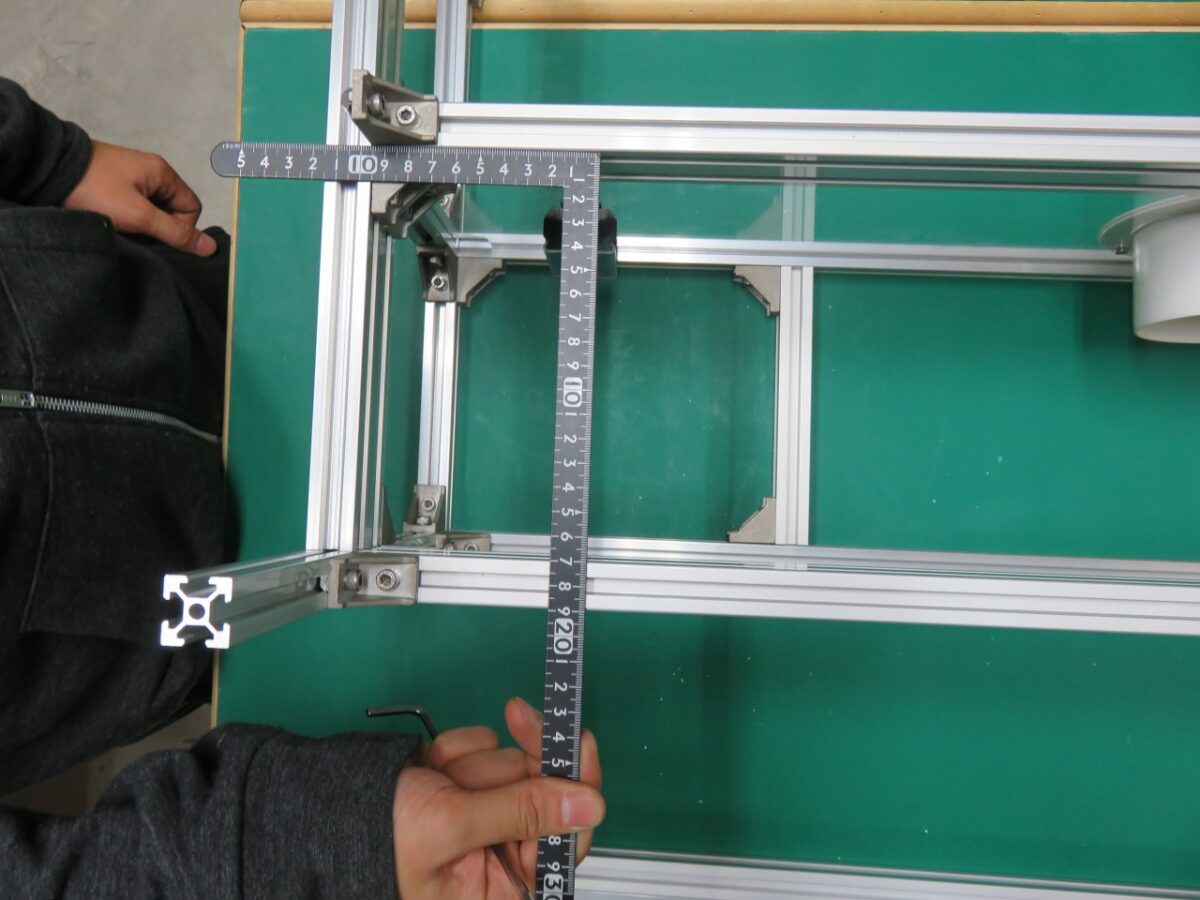

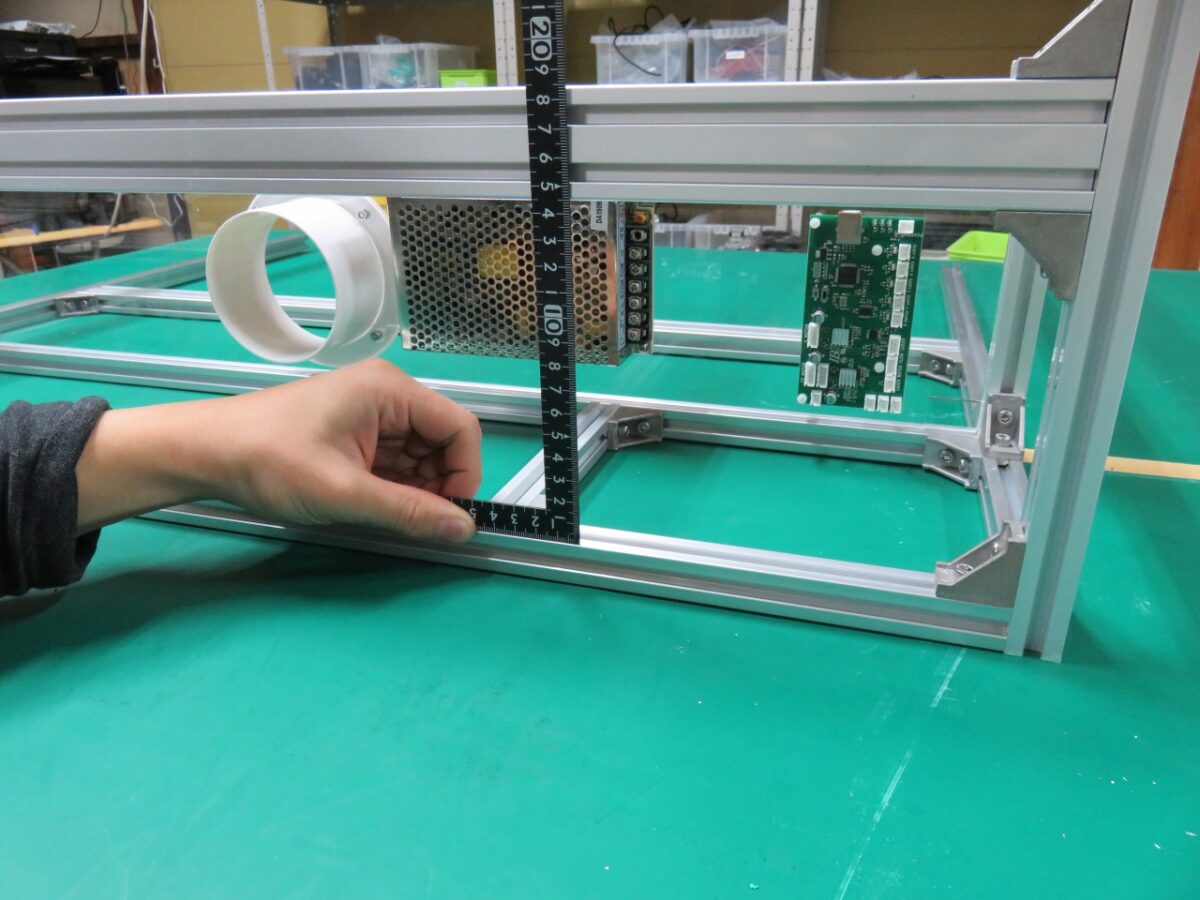

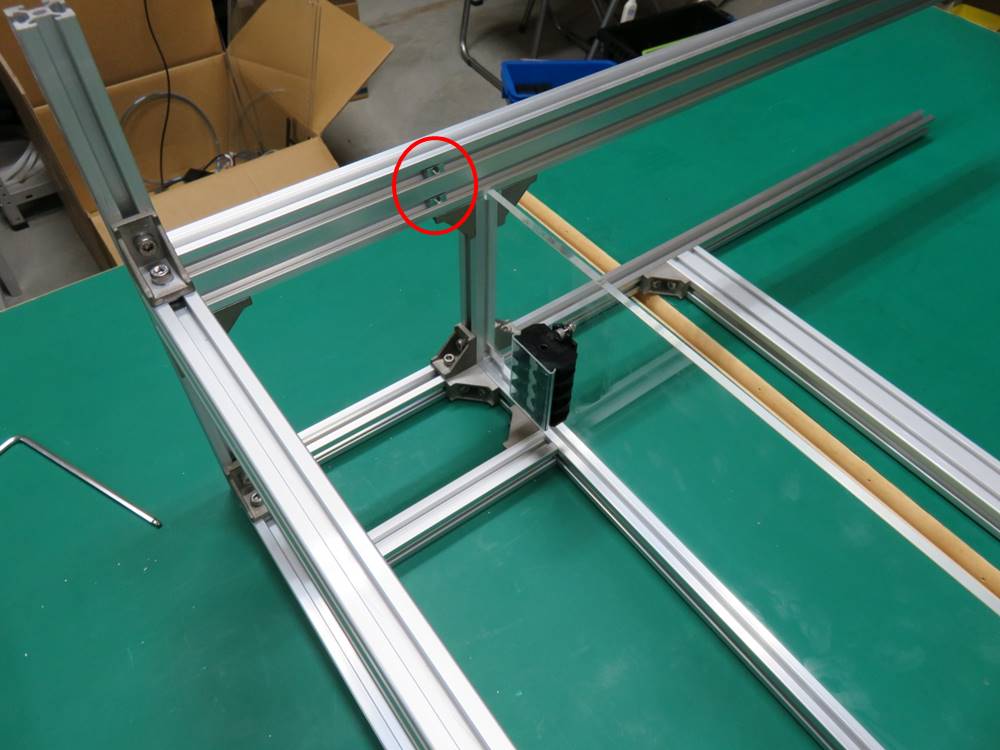

その際、以下の写真に示す部分の長さが145mmとなるように位置調整して下さい。
反対側にも、同様に780mm V-slotを、直角ブラケット3個、M5×8 六角穴付ボルト6個、M5 Tナット6個を使って取り付けます。

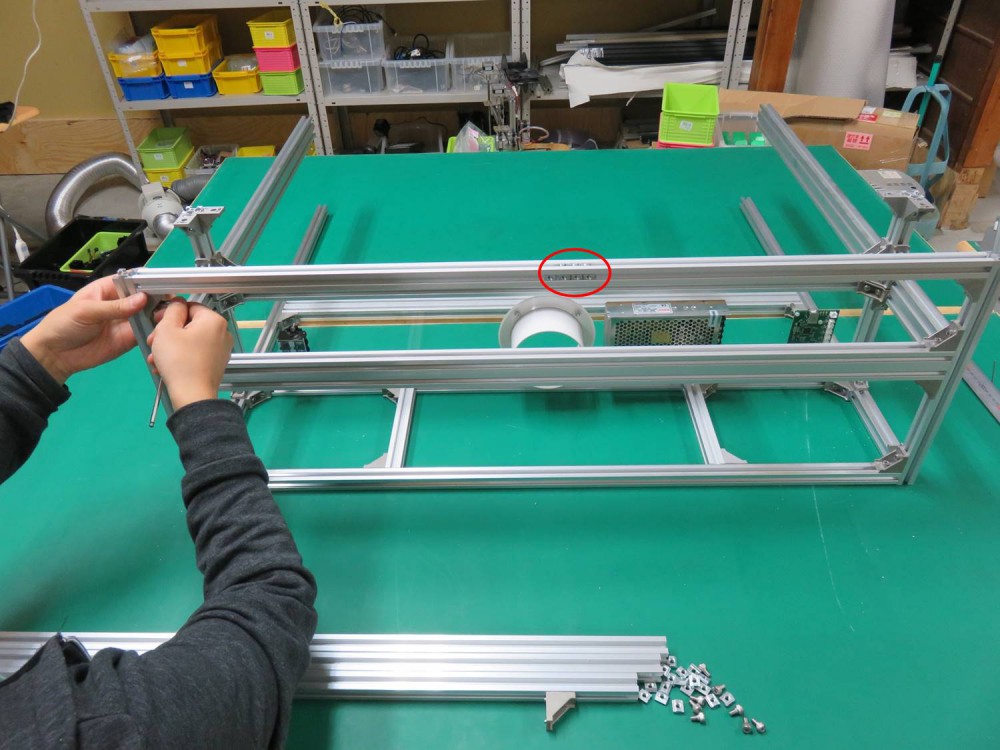

860mmアルミフレーム（20mm*40mm）に予めM5 Tナット（合計５個）を写真の通り入れます。

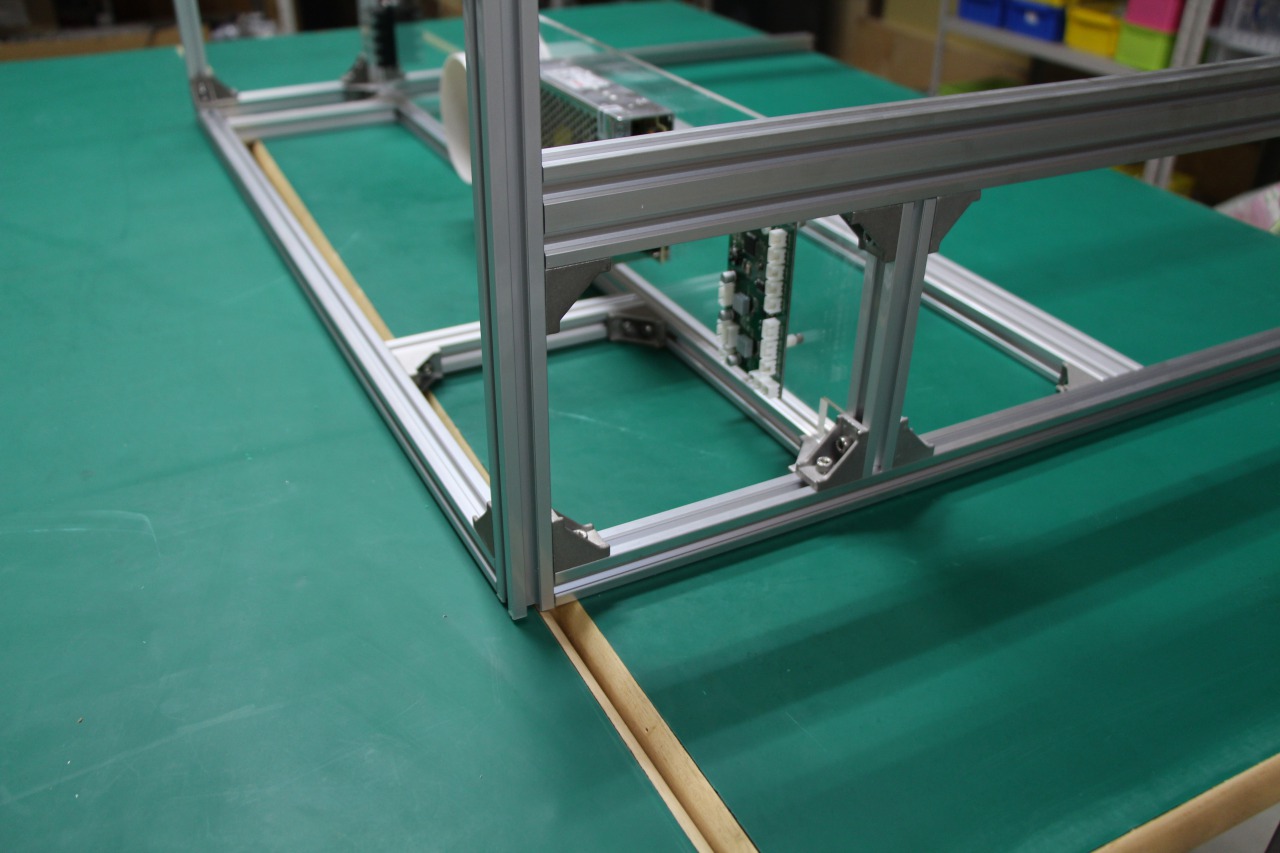

その上で、フレーム両端の上下両方に直角ブラケットを取り付け、写真のように本体フレームに取り付けます。

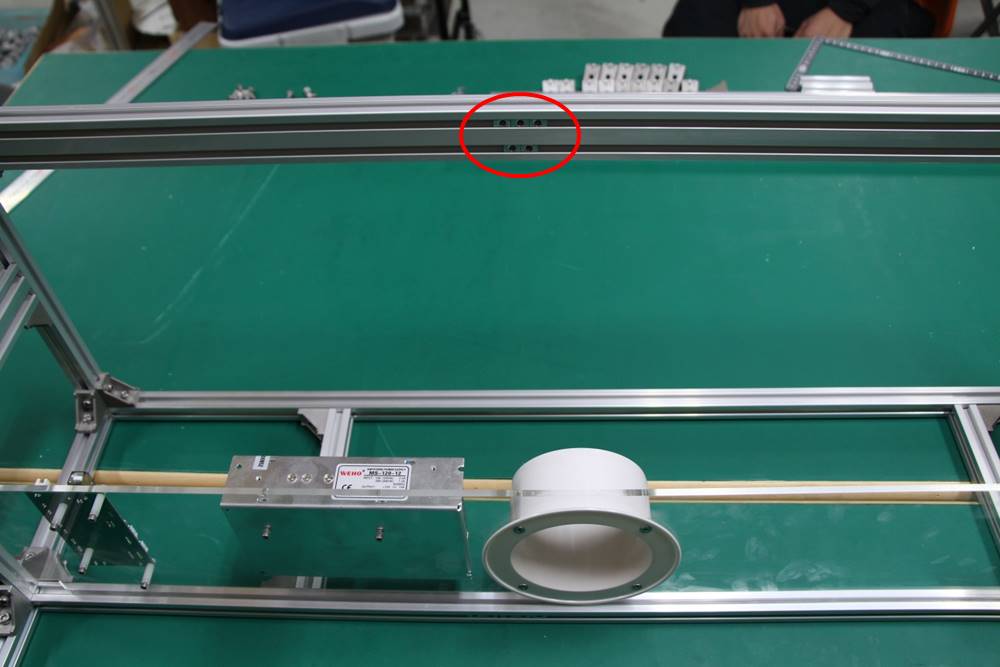

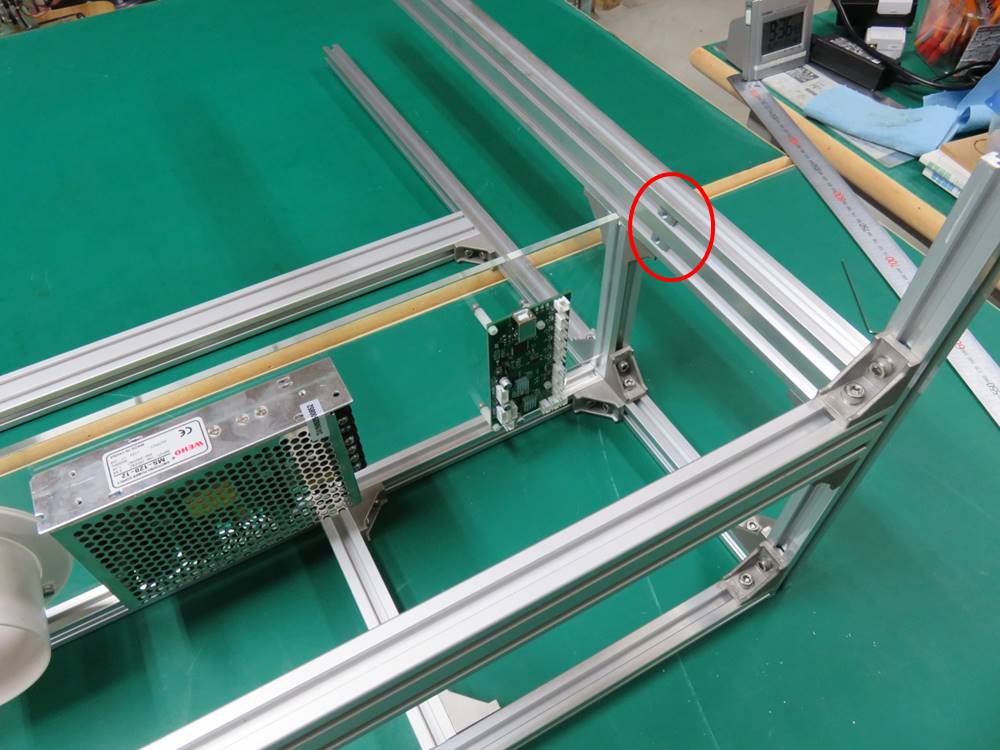

裏から見ると、先ほど入れた5個のM5 T nutがこのように入っているようにしてください。（上の溝に3個、下の溝に2個）

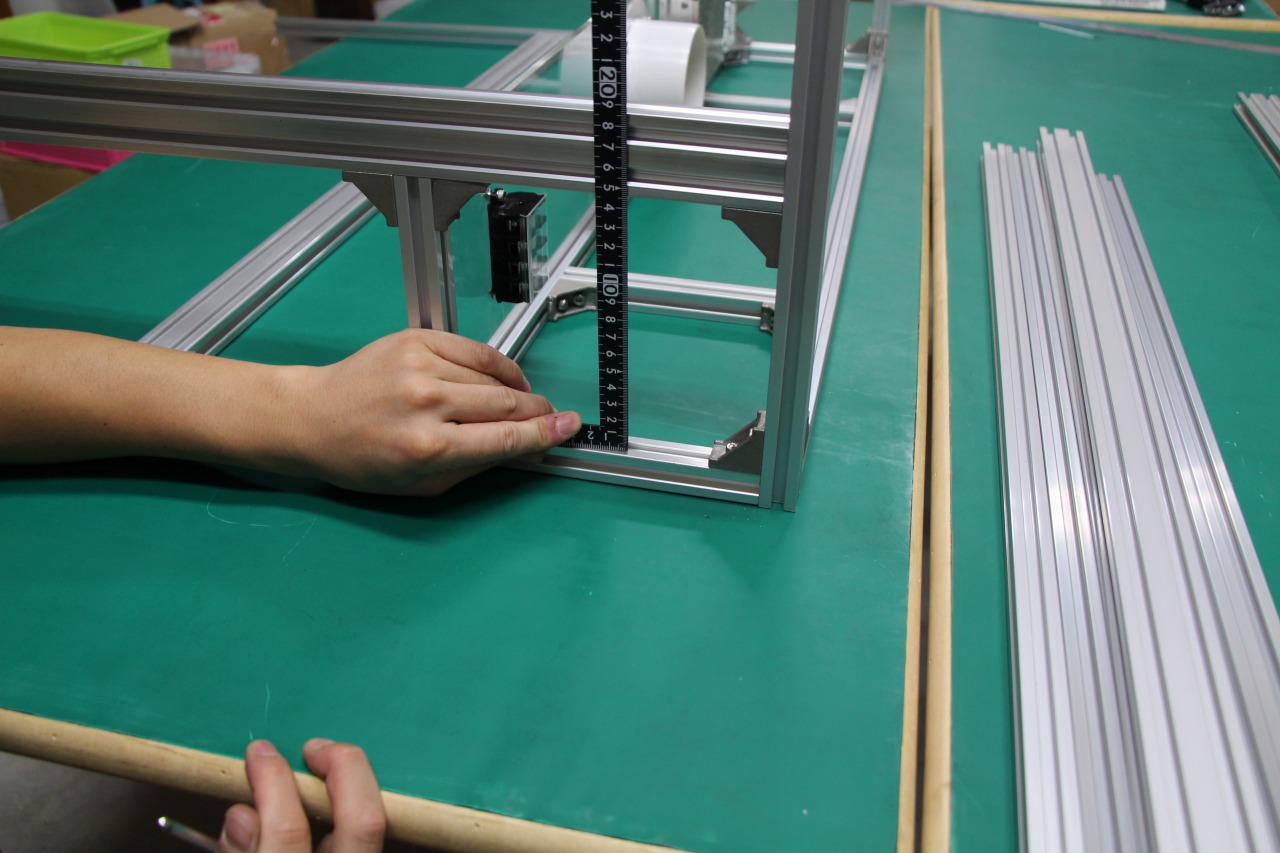

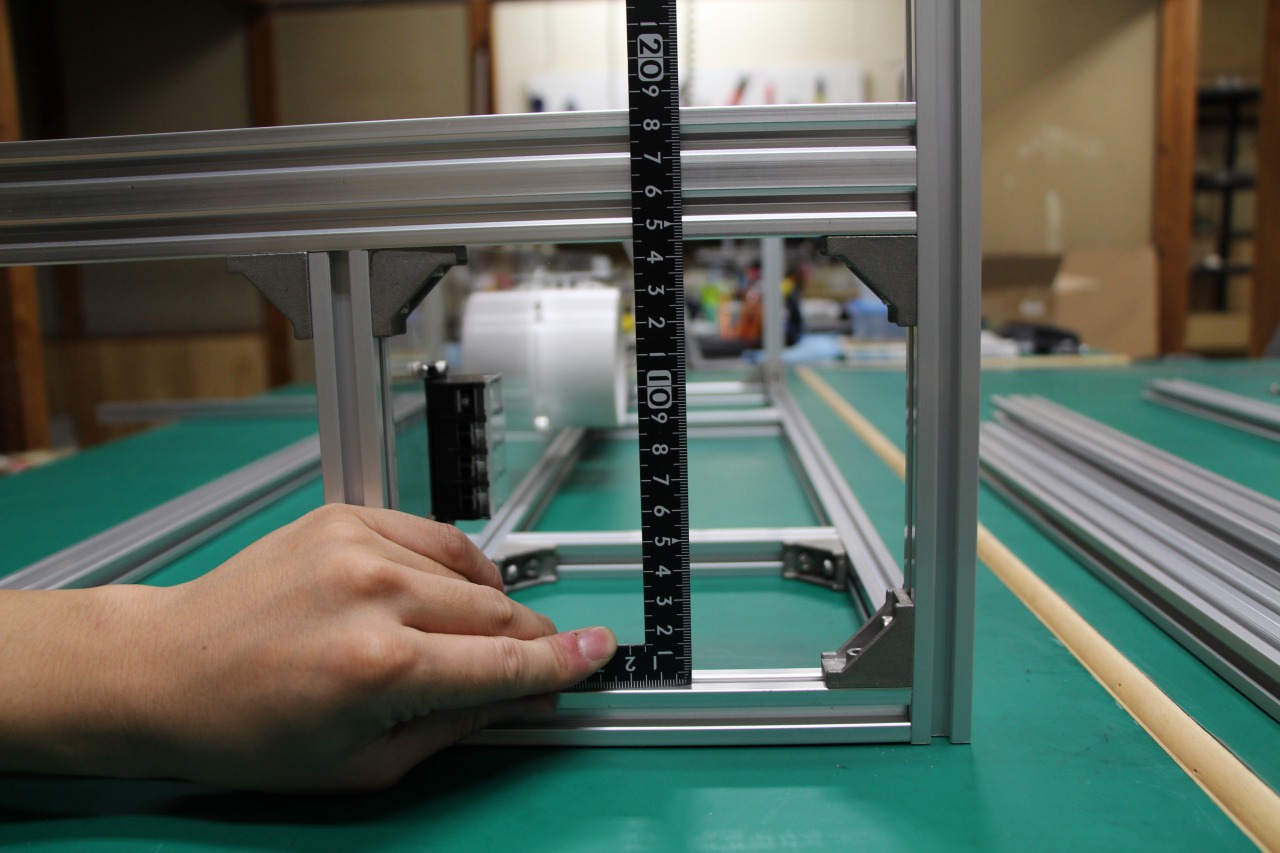

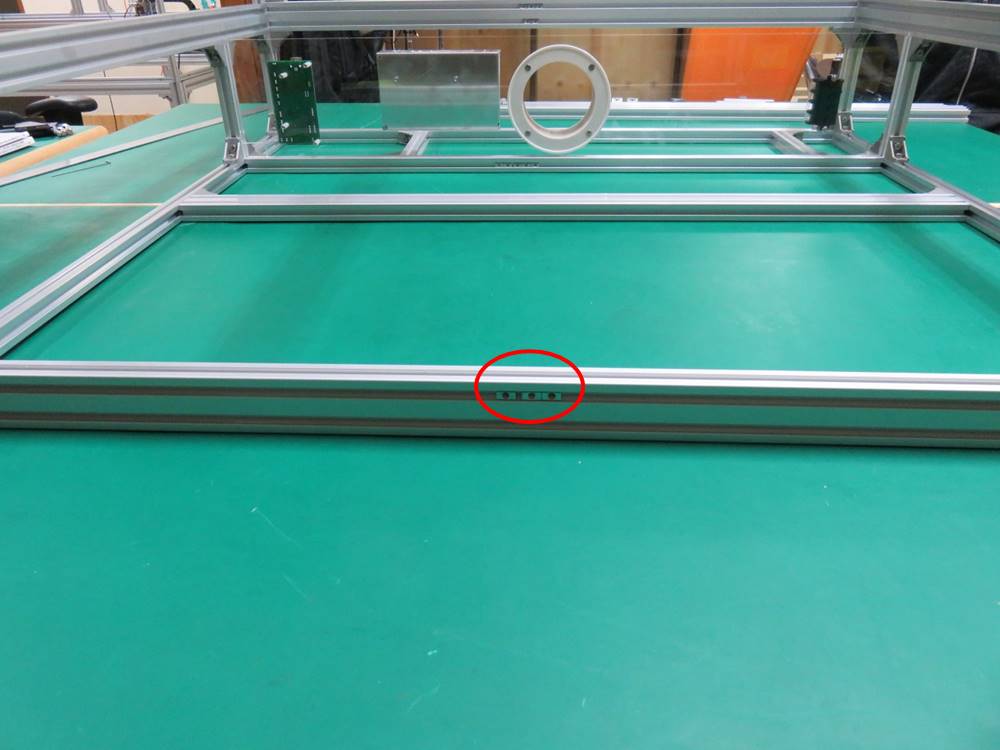

また、以下の写真の部分の距離が、145mmとなるように調整して下さい。
（※ずれている場合は、再度M5×8 六角穴付ボルトを緩め、ゆがみを調整した上で再度ボルトを締めなおしてください。）
次に、もう1本の860mmアルミフレーム（20mm*40mm）を取り付けます。
写真のように、予めフレームの両端に合計6個の直角ブラケットを取り付けます。
なお、フレームの裏側の上の溝にM5 Tナットを3個入れておきます。
また、既に本体フレームの中段左右に取り付けてある780mm V-Slot2本の上下の溝それぞれにM5 Tナットを1個ずつ（合計4個）挿入しておきます。
上工程で、6個のブラケットを取り付けた860mmアルミフレーム（20mm*40mm）を、Inner acrylicの上部に取り付けます。
（※アクリルがアルミフレームの溝にはまるように差し込んでください。）

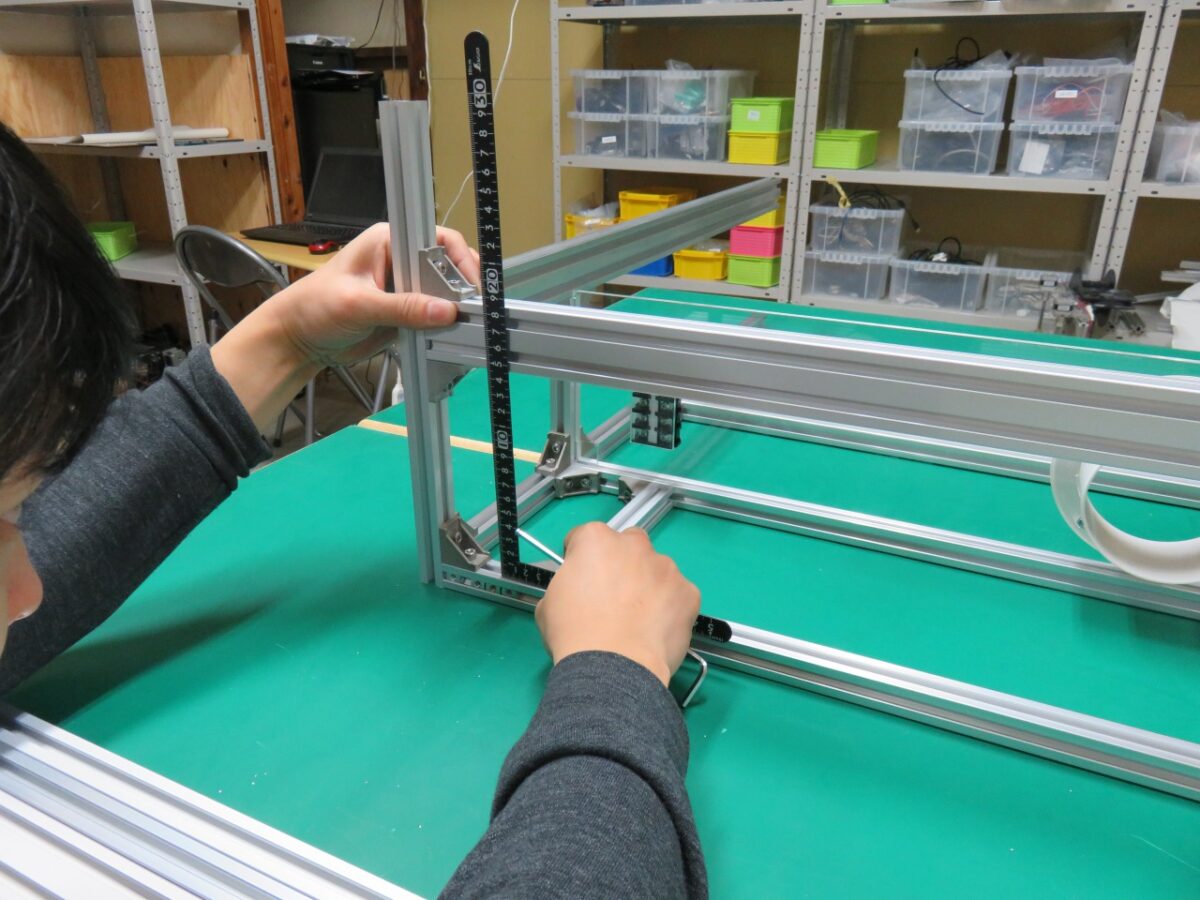

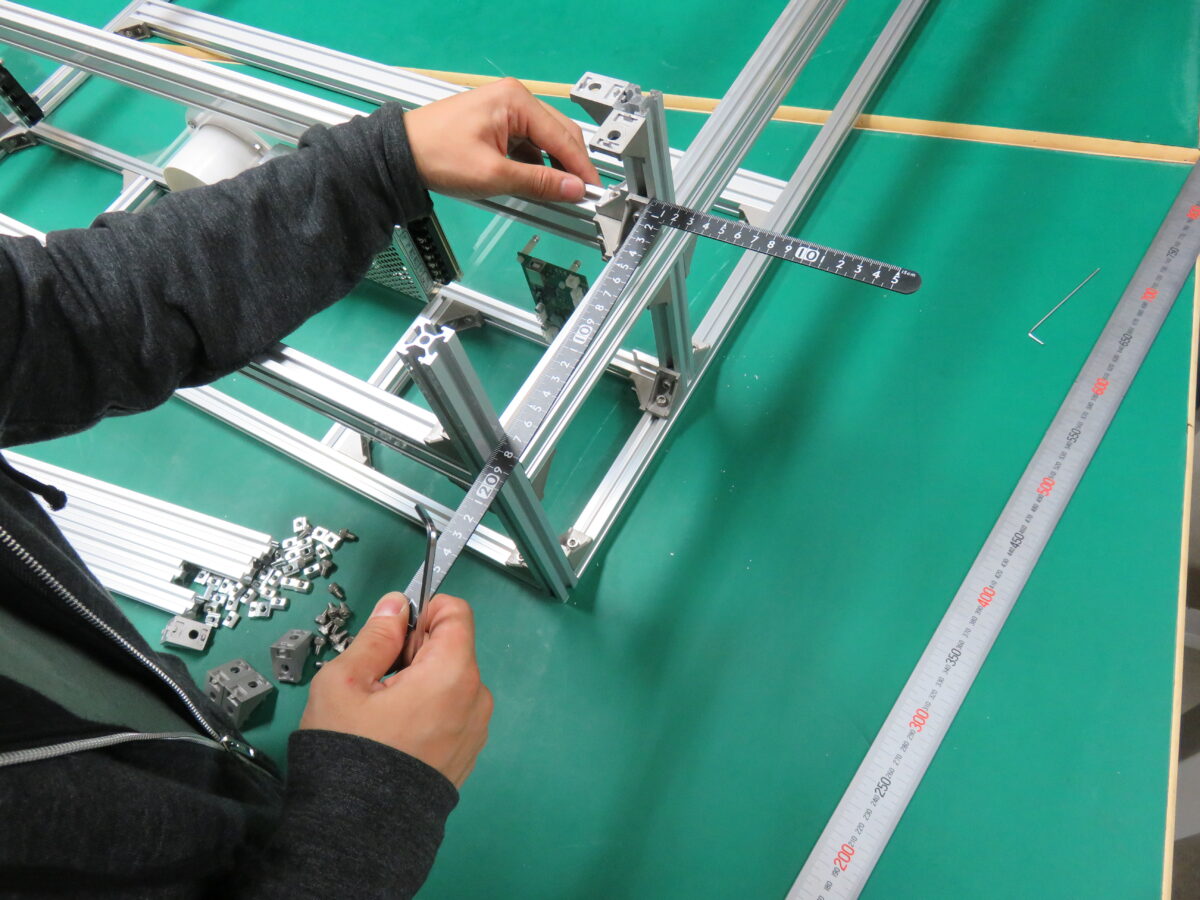

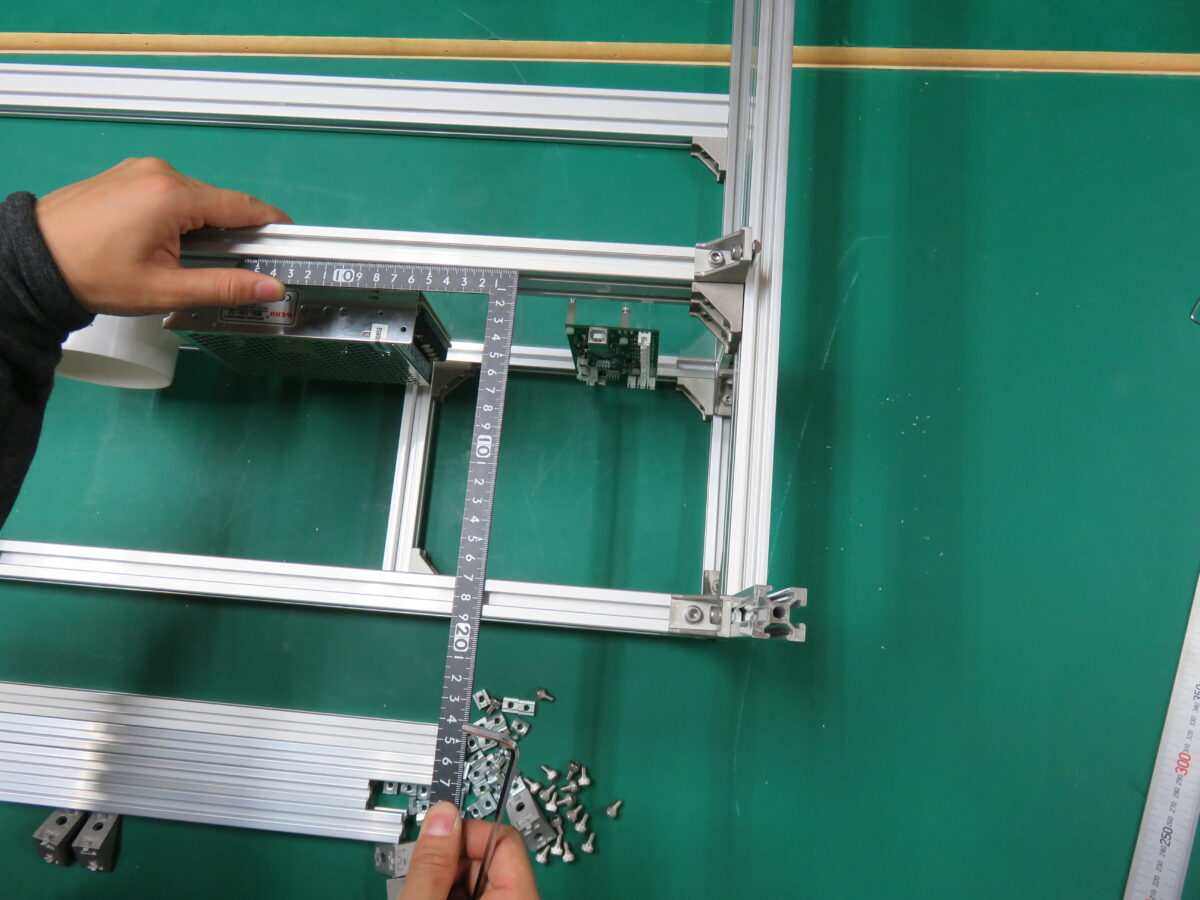

なお、以下の写真に示す部分の距離が170mmとなるようにしてください。
（※ずれている場合は、再度M5×8 六角穴付ボルトを緩め、ゆがみを調整した上で再度ボルトを締めなおしてください。）
次に、90mmアルミフレームを取り付けます。

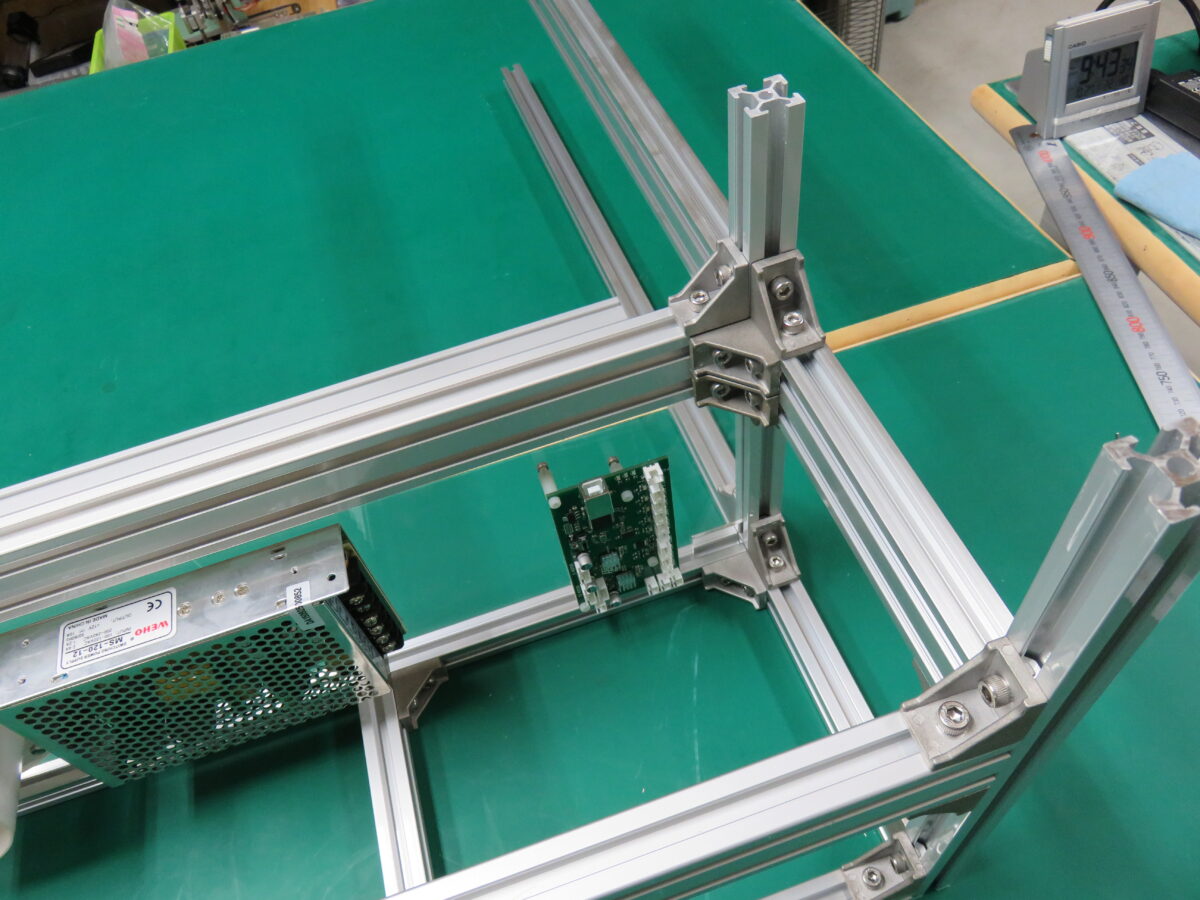

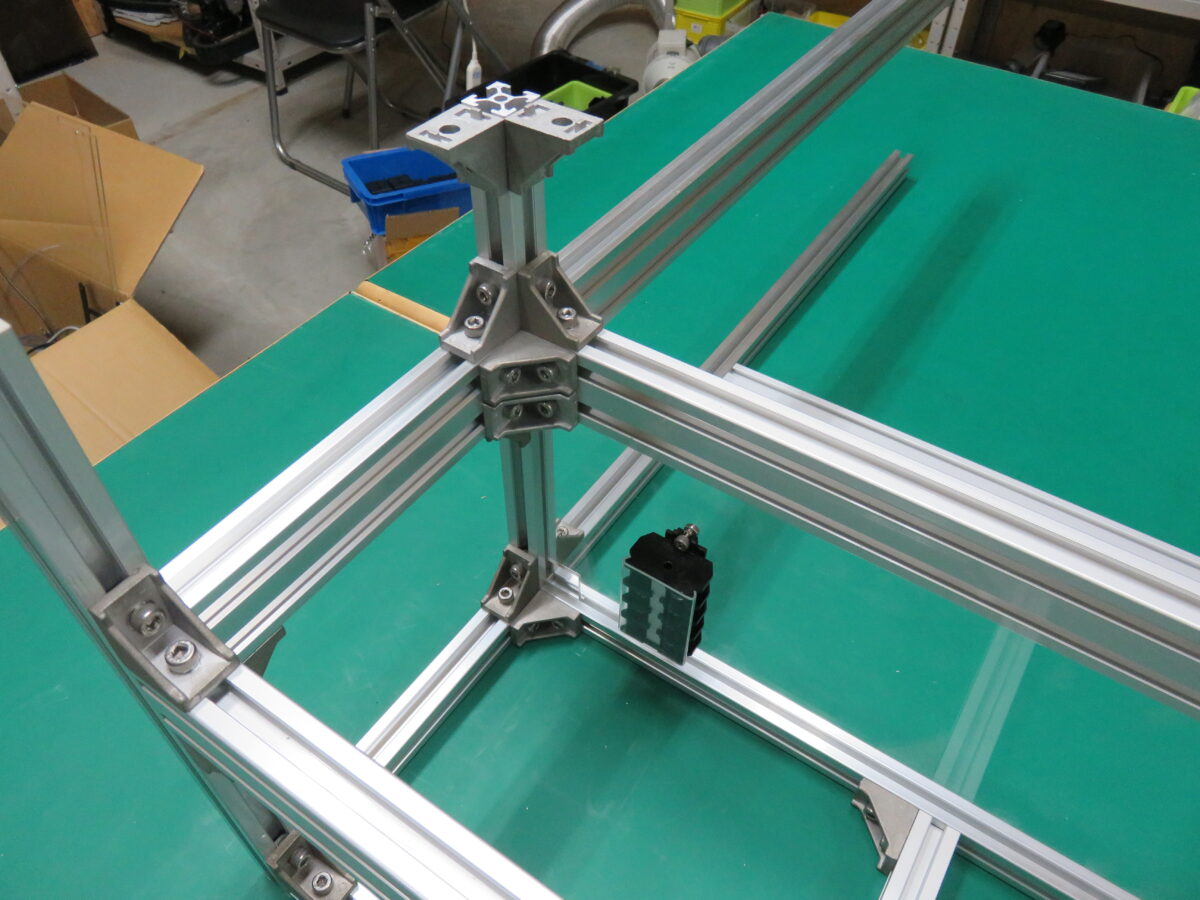

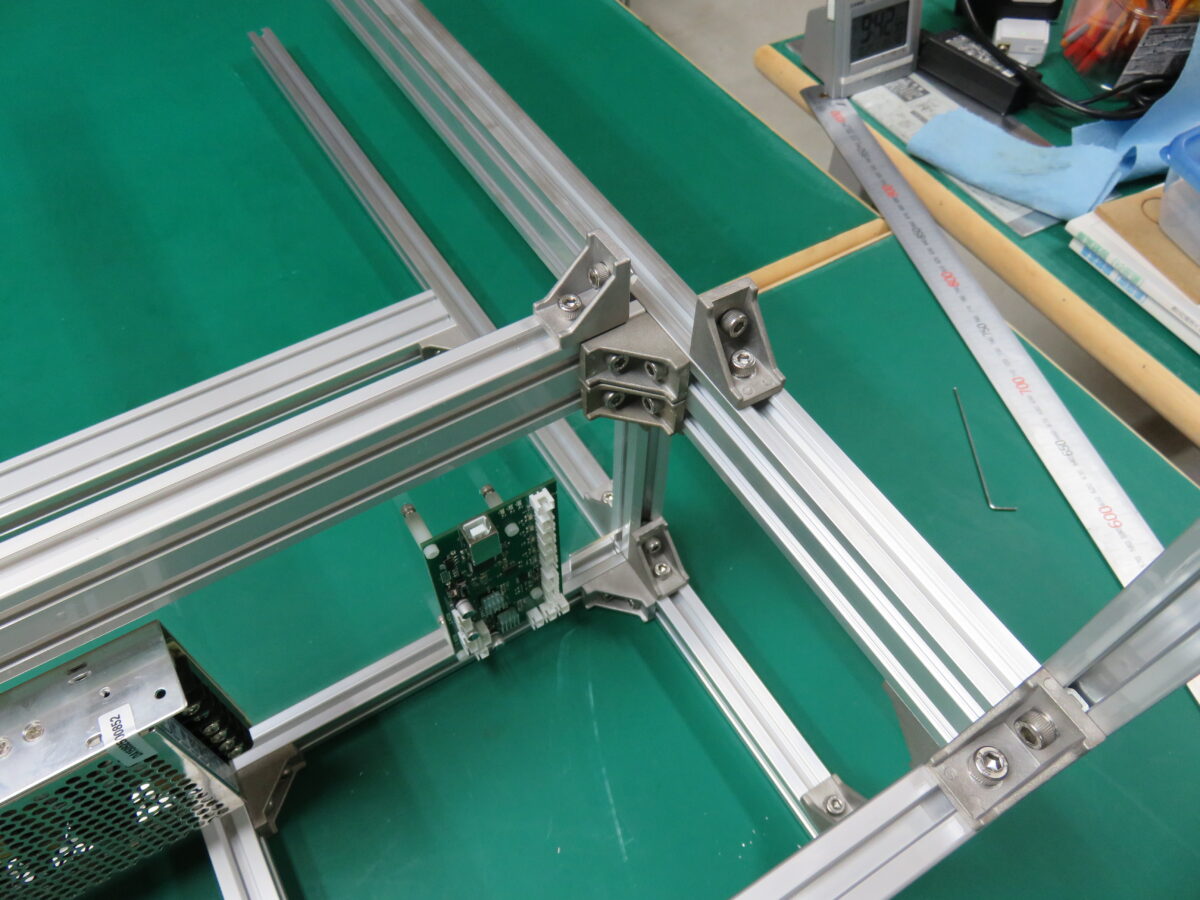

まず、写真の位置に直角ブラケットを1つ追加で取り付けてください。
その上で、90mmアルミフレームを取り付けます。
さらに、後工程のために、追加で直角ブラケットを2つ取り付けておきます。
なお、写真で示す部分の長さが170mmになるようにしてください。
反対側も同様に取り付けてください。
次に、860mmアルミフレームを取り付けます。

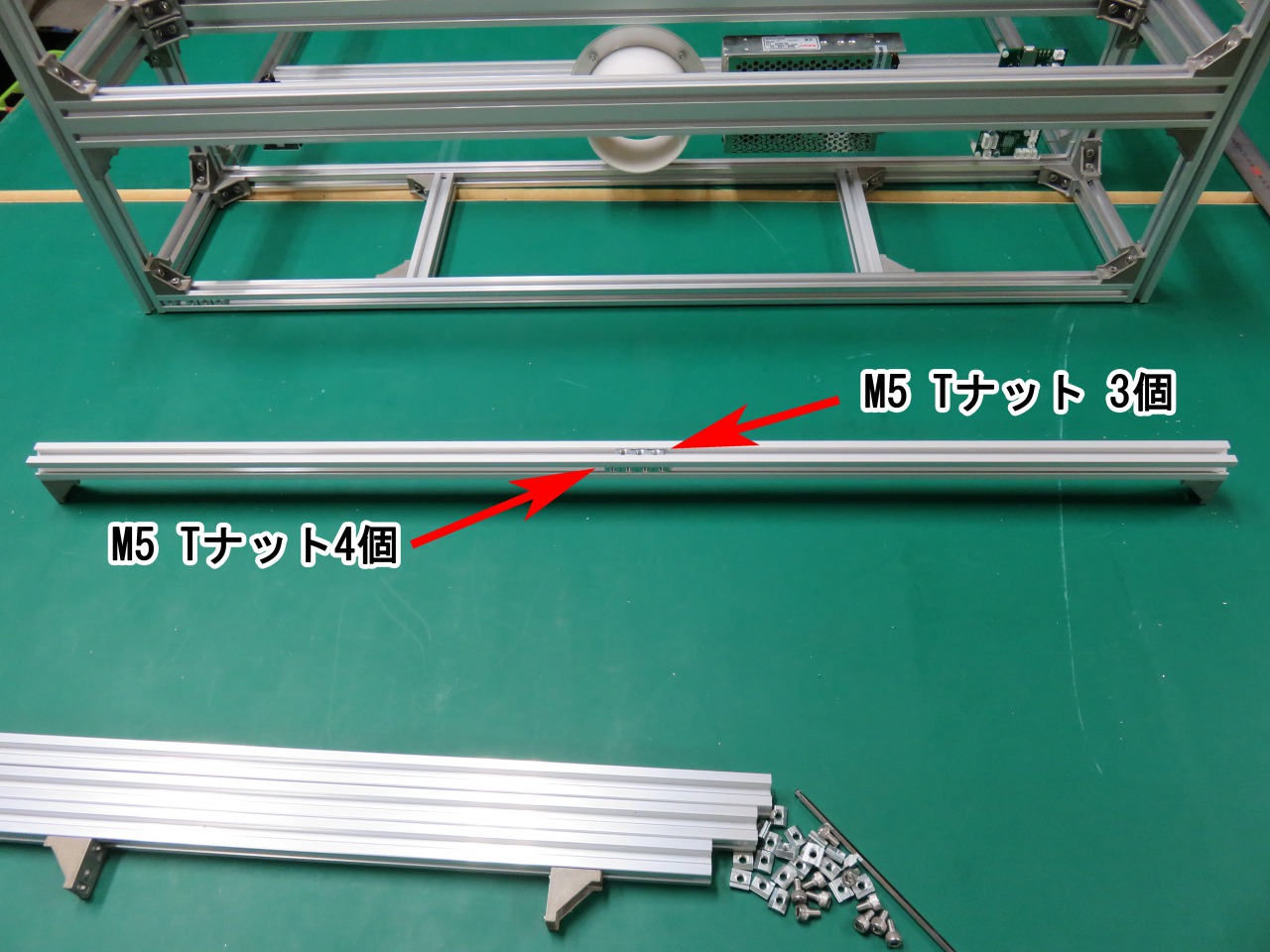

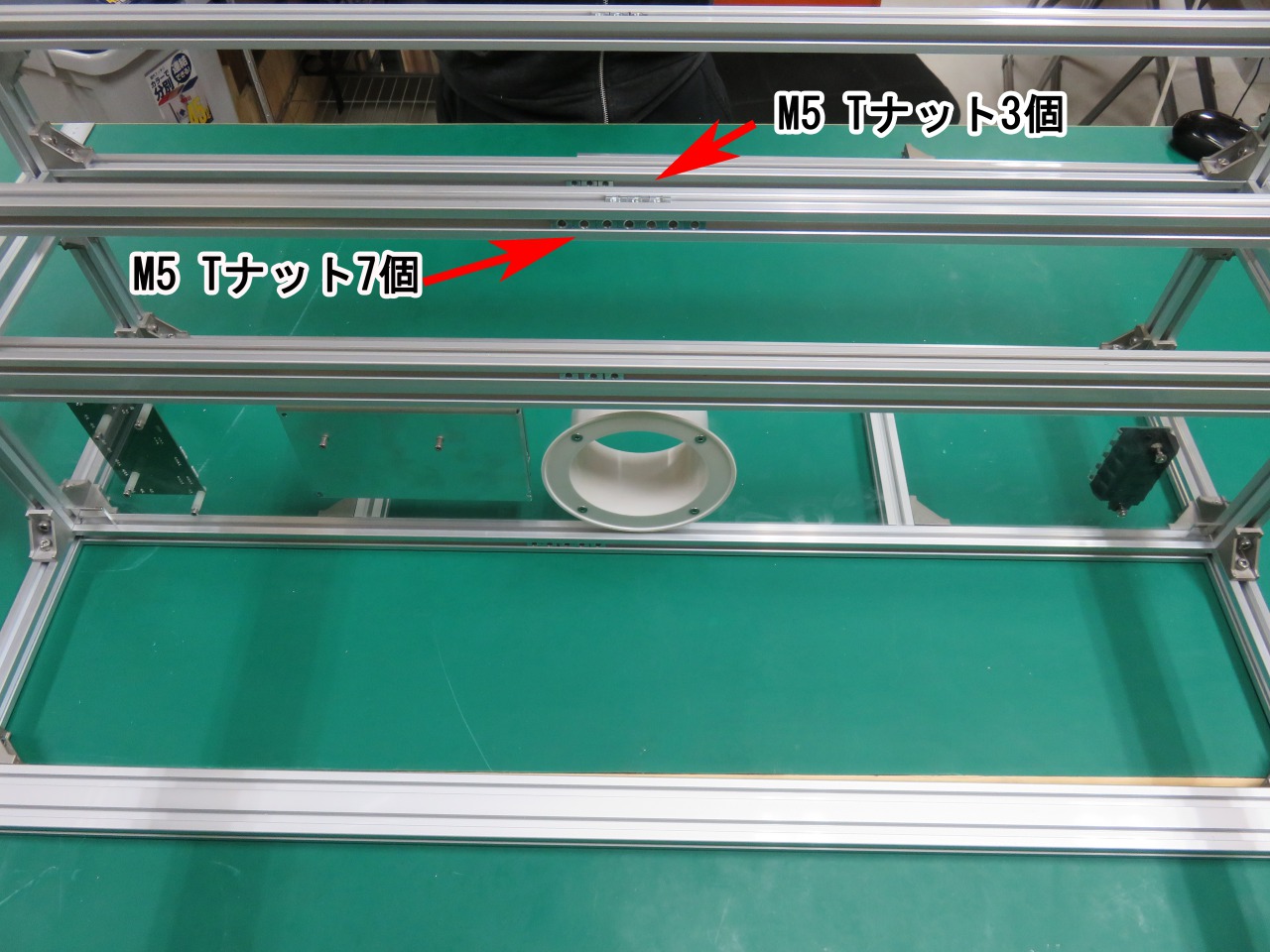

写真の位置にM5 Tナットを合計7個挿入してください。
また、フレーム両端に予め直角ブラケットを取り付けてください。
（※写真の向きで上面：3個、手前面：4個）
その860mmアルミフレームを写真の位置に取り付けます。
（※M5 Tナットが4個入った面が、以下の写真の手前に来るようにしてください。
また、別の860mmアルミフレームを写真の位置に取り付けます。

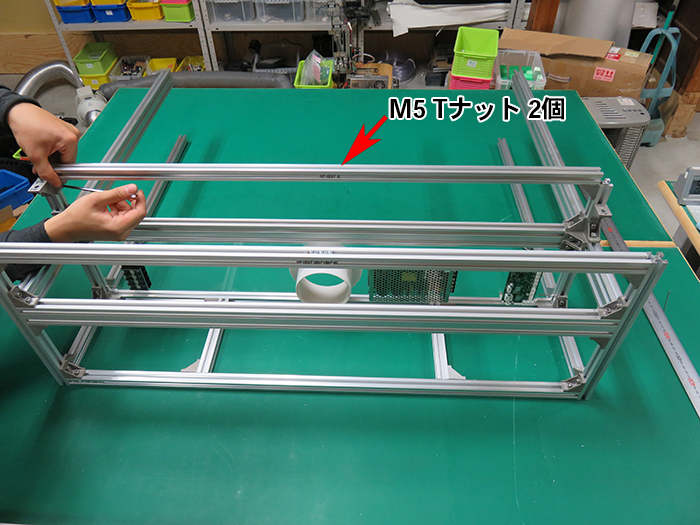

写真を参考にM5 Tナットを2個挿入します。
写真を参考にM5 Tナットを合計10個挿入します。（上面：3個、横面：7個）
※下の写真は裏側から見た写真です。

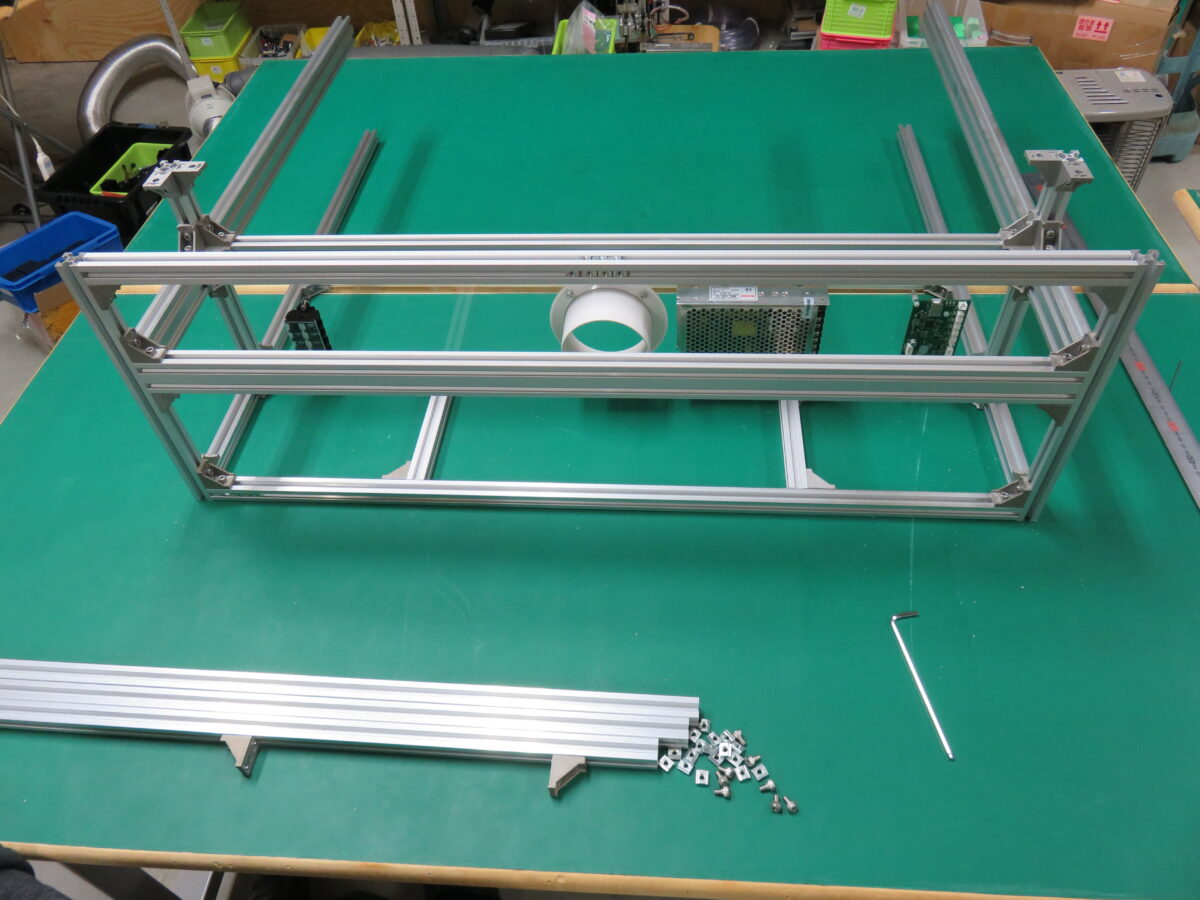

最後に、800mmアルミフレーム写真の位置に取り付けます。
800mmアルミフレームの内側横面にM5 Tナットを入れてください。
なお、以下の写真に示す部分の距離が170mmとなるようにしてください。
（※ずれている場合は、再度M5×8 六角穴付ボルトを緩め、ゆがみを調整した上で再度ボルトを締めなおしてください。）
反対も同様に、800mmアルミフレームを取り付けます。
その際、反対と同様に内側横面にM5 Tナットを入れてください。
（※こちらも上工程と同様にフレーム間の距離が170mmとなるようにしてください。）
写真を参考に、ブラケットを取り付けてください。
同様に、反対側にもブラケットを取り付けてください。
本工程は完了です。
